10-14
C4-cactus_hr_Chap14_couv-fin_ed02-2014
na raznim mjestima u vozilu nalaze se naljepnice. na
njima su navedena upozorenja vezana uz sigurnost,
kao i identifikacijski podaci vozila.
n emojte ih skidati,
jer su one sastavni dio vašeg vozila.
a
utomobiles C i T ro Ë n potvrđuje, primjenjujući odredbe
europskih propisa (smjernica 2000/53) o otpadnim
vozilima, da su postignuti ciljevi koje ta odredba propisuje i
da u izradi proizvoda koje prodaje upotrebljava reciklirane
materijale.
Umnožavanje i prijevod ovog dokumenta su zabranjeni,
čak i djelomično, bez pismenog odobrenja
a
utomobiles
C
i T ro Ë n . Obraćamo vam pažnju na sljedeće:
-
Ugradnjom električne opreme ili uređaja bez
kataloškog broja a
utomobiles C i T ro Ë n može se
izazvati kvar u električnim sustavima vozila.
o bratite
se mreži C
i T ro Ë n , gdje ćete se upoznati s katalogom
dodatne opreme.
-
s vakom preinakom ili prilagodbom koju ne predviđa
niti odobrava C
i T ro Ë n ili izvršenom bez poštivanja
tehničkih pravila proizvođača gubi se pravo na
ugovornu garanciju.
Tiskano u
e U
Croate
z
a bilo kakav zahvat na vašem vozilu, obratite se nekoj
stručnoj radionici koja raspolaže tehničkim informacijama
i koja ima potrebna znanja i opremu, koje vam osigurava
mreža C
i T ro Ë n .
Page 324 of 328
CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Interak
C4-cactus_hr_Chap14_couv-fin_ed02-2014
14C4C.0231
Croate
Page 325 of 328

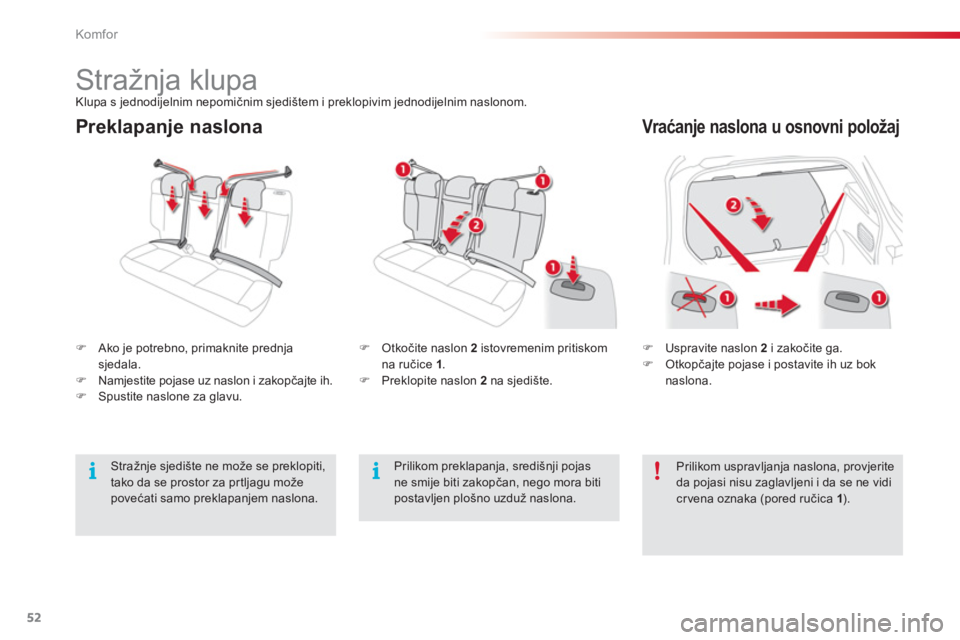

52
Komfor
Preklapanje naslona
Vraćanje naslona u osnovni položaj
)
Uspravite naslon 2
i zakočite ga.
)
Otkopčajte pojase i postavite ih uz bok
naslona.
)
Ako je potrebno, primaknite prednja
sjedala.
)
Namjestite pojase uz naslon i zakopčajte ih.
)
Spustite naslone za glavu.
)
Otkočite naslon 2
istovremenim pritiskom
na ručice 1
.
)
Preklopite naslon 2
na sjedište.
Prilikom uspravljanja naslona, provjerite
da pojasi nisu zaglavljeni i da se ne vidi
crvena oznaka (pored ručica 1
).
Stražnja klupa
Klupa s jednodijelnim nepomičnim sjedištem i preklopivim jednodijelnim naslonom.
Prilikom preklapanja, središnji pojas
ne smije biti zakopčan, nego mora biti
postavljen plošno uzduž naslona.
Stražnje sjedište ne može se preklopiti,
tako da se prostor za prtljagu može
povećati samo preklapanjem naslona.
Page 326 of 328
112
Sigurnost
Pregled mogućnosti postavljanja dječjih
sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A
do G
, naznačena je na dječjoj
sjedalici pored logotipa ISOFIX.
IUF:
mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem u smjeru vožnje, koja se
pričvršćuje gornjim remenom.
IL-SU:
mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:
- "leđima u smjeru vožnje" s gornjim remenom ili s nogom,
- "licem u smjeru vožnje" s nogom,
- nosiljka s gornjim remenom ili s nogom.
Težina djeteta
/ približna dob
Do 10 kg
(grupa 0)
Do oko
6 mjeseci
Do 10 kg
(grupa 0)
Do 13 kg
(grupa 0+)
Do oko 1 godine
Od 9 do 18 kg (grupa 1)
Od 1 do oko 3 godine
Tip dječje sjedalice ISOFIX
nosiljka
leđa u smjeru vožnje
leđa u smjeru vožnje
lice u smjeru vožnje
Klasa veličine ISOFIX
F
G
C
D
E
C
D
A
B
B1
1. red
Sjedalo suvozača
Bez priključaka ISOFIX
2. red
Stražnja bočna sjedala
IL-SU
*
IL-SU
IL-SU
IL-SU
IL-SU
IUF
IL-SU
Stražnje središnje sjedalo
Bez priključaka ISOFIX
Skinite i spremite naslon za glavu prije postavljanja dječje sjedalice s naslonom na neko mjesto.
Nakon vađenja dječje sjedalice, ponovo postavite naslon za glavu.
Više podataka o priključcima ISOFIX i o
gornjem remenu možete naći u odgovarajućoj
točki.
Svaka zemlja ima svoje propise o prijevozu
djece. Provjerite važeće propise u vašoj zemlji.
15C 4 C. A 23 0 PONIŠTAVA I ZAMJENJUJE
* Nosiljka ISOFIX, pričvršćena na donje prstene ISOFIX, zauzima sva mjesta na stražnjoj klupi.
Page 327 of 328
52
Komfor
Preklapanje naslona
Vraćanje naslona u osnovni položaj
)
Uspravite naslon 2
i zakočite ga.
)
Otkopčajte pojase i postavite ih uz bok
naslona.
)
Ako je potrebno, primaknite prednja
sjedala.
)
Namjestite pojase uz naslon i zakopčajte ih.
)
Spustite naslone za glavu.
)
Otkočite naslon 2
istovremenim pritiskom
na ručice 1
.
)
Preklopite naslon 2
na sjedište.
Prilikom uspravljanja naslona, provjerite
da pojasi nisu zaglavljeni i da se ne vidi
crvena oznaka (pored ručica 1
).
Stražnja klupa
Klupa s jednodijelnim nepomičnim sjedištem i preklopivim jednodijelnim naslonom.
Prilikom preklapanja, središnji pojas
ne smije biti zakopčan, nego mora biti
postavljen plošno uzduž naslona.
Stražnje sjedište ne može se preklopiti,
tako da se prostor za prtljagu može
povećati samo preklapanjem naslona.
Page 328 of 328
112
Sigurnost
Pregled mogućnosti postavljanja dječjih
sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A
do G
, naznačena je na dječjoj
sjedalici pored logotipa ISOFIX.
IUF:
mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem u smjeru vožnje, koja se
pričvršćuje gornjim remenom.
IL-SU:
mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:
- "leđima u smjeru vožnje" s gornjim remenom ili s nogom,
- "licem u smjeru vožnje" s nogom,
- nosiljka s gornjim remenom ili s nogom.
Težina djeteta
/ približna dob
Do 10 kg
(grupa 0)
Do oko
6 mjeseci
Do 10 kg
(grupa 0)
Do 13 kg
(grupa 0+)
Do oko 1 godine
Od 9 do 18 kg (grupa 1)
Od 1 do oko 3 godine
Tip dječje sjedalice ISOFIX
nosiljka
leđa u smjeru vožnje
leđa u smjeru vožnje
lice u smjeru vožnje
Klasa veličine ISOFIX
F
G
C
D
E
C
D
A
B
B1
1. red
Sjedalo suvozača
Bez priključaka ISOFIX
2. red
Stražnja bočna sjedala
IL-SU
*
IL-SU
IL-SU
IL-SU
IL-SU
IUF
IL-SU
Stražnje središnje sjedalo
Bez priključaka ISOFIX
Skinite i spremite naslon za glavu prije postavljanja dječje sjedalice s naslonom na neko mjesto.
Nakon vađenja dječje sjedalice, ponovo postavite naslon za glavu.
Više podataka o priključcima ISOFIX i o
gornjem remenu možete naći u odgovarajućoj
točki.
Svaka zemlja ima svoje propise o prijevozu
djece. Provjerite važeće propise u vašoj zemlji.
15C 4 C. A 23 0 PONIŠTAVA I ZAMJENJUJE
* Nosiljka ISOFIX, pričvršćena na donje prstene ISOFIX, zauzima sva mjesta na stražnjoj klupi.
