Montaż urządzeń i akcesoriów
elektrycznych spoza katalogu (doboru)
CITROËNA może spowodować usterkę
elektroniki oraz nadmierne obciążenie
instalacji elektrycznej pojazdu.
Prosimy o kontakt z przedstawicielem
marki CITROËN w celu zapoznania się
z homologowaną gamą wyposażenia
i akcesoriów.

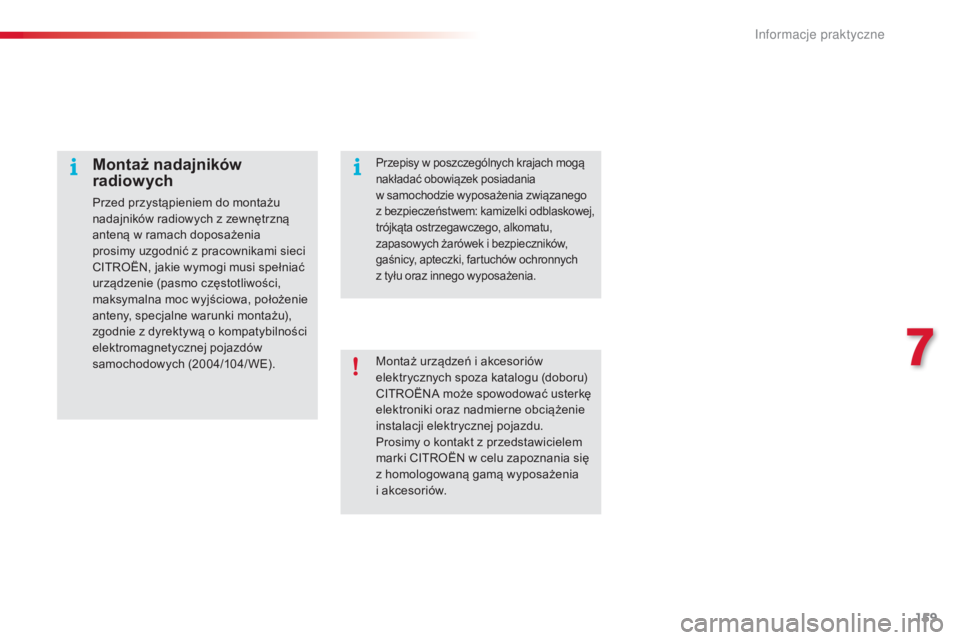

Montaż nadajników
radiowych
Przed przystąpieniem do montażu
nadajników radiowych z zewnętrzną
anteną w ramach doposażenia
prosimy uzgodnić z pracownikami sieci
CITROËN, jakie wymogi musi spełniać
urządzenie (pasmo częstotliwości,
maksymalna moc wyjściowa, położenie
anteny, specjalne warunki montażu),
zgodnie z dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE).
Przepisy w poszczególnych krajach mogą
nakładać obowiązek posiadania
w samochodzie wyposażenia związanego
z bezpieczeństwem: kamizelki odblaskowej,
trójkąta ostrzegawczego, alkomatu,
zapasowych żarówek i bezpieczników,
gaśnicy, apteczki, fartuchów ochronnych
z
tyłu oraz innego wyposażenia.
7
In

160
C4-cactus_pl_Chap07_info-pratiques_ed01-2015

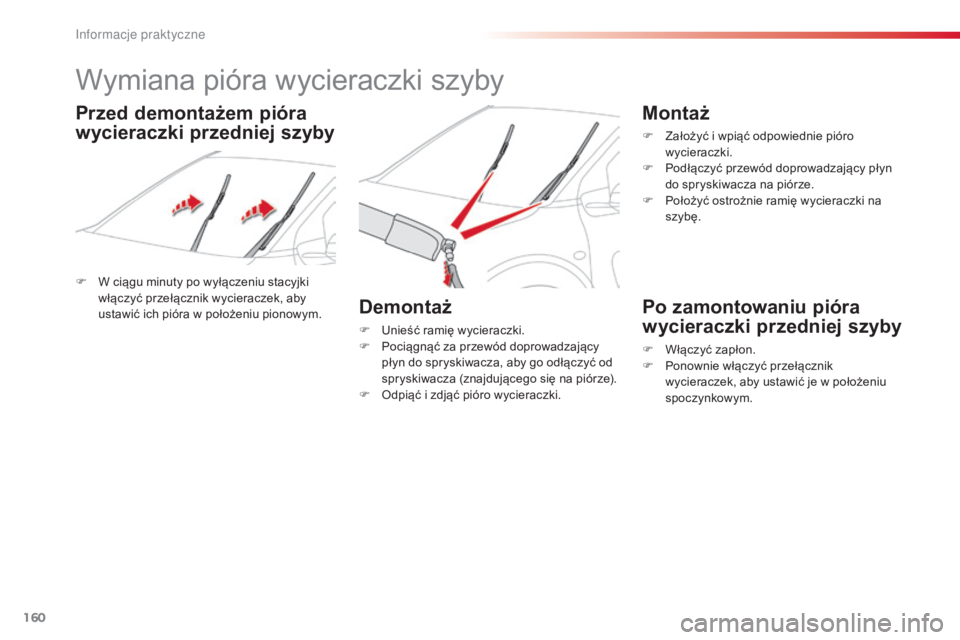

Wymiana pióra wycieraczki szyby
F W ciągu minuty po wyłączeniu stacyjki włączyć przełącznik wycieraczek, aby
ustawić ich pióra w położeniu pionowym.
Demontaż
F Unieść ramię wycieraczki.
F P ociągnąć za przewód doprowadzający
płyn do spryskiwacza, aby go odłączyć od
spryskiwacza (znajdującego się na piórze).
F

O
dpiąć i zdjąć pióro wycieraczki.
Montaż
F Założyć i wpiąć odpowiednie pióro wycieraczki.
F

P
odłączyć przewód doprowadzający płyn
do spryskiwacza na piórze.
F

P
ołożyć ostrożnie ramię wycieraczki na
szybę.
Po zamontowaniu pióra
wycieraczki przedniej szyby
F Włączyć zapłon.
F P onownie włączyć przełącznik
wycieraczek, aby ustawić je w położeniu
spoczynkowym.
Przed demontażem pióra
wycieraczki przedniej szyby
In

161
C4-cactus_pl_Chap07_info-pratiques_ed01-2015

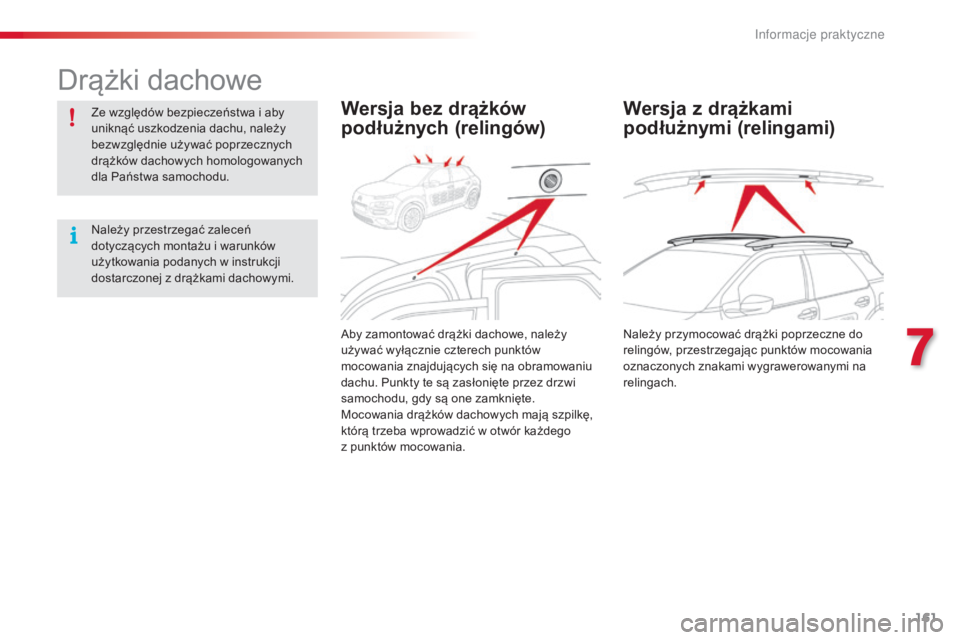

Drążki dachowe
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać poprzecznych
drążków dachowych homologowanych
dla Państwa samochodu.
Należy przestrzegać zaleceń
dotyczących montażu i warunków
użytkowania podanych w instrukcji
dostarczonej z drążkami dachowymi.Wersja bez drążków
podłużnych (relingów)
Aby zamontować drążki dachowe, należy
używać wyłącznie czterech punktów
mocowania znajdujących się na obramowaniu
dachu. Punkty te są zasłonięte przez drzwi
samochodu, gdy są one zamknięte.
Mocowania drążków dachowych mają szpilkę,
którą trzeba wprowadzić w otwór każdego
z punktów mocowania.
Wersja z drążkami
podłużnymi (relingami)
Należy przymocować drążki poprzeczne do
relingów, przestrzegając punktów mocowania
oznaczonych znakami wygrawerowanymi na
relingach.
7
In

162
C4-cactus_pl_Chap07_info-pratiques_ed01-2015
Maksymalna wartość obciążenia rozłożonego
na drążkach dachowych w przypadku ładunków
o wysokości nieprzekraczającej 40 cm: 80 kg.
Ponieważ wartość ta może ulegać zmianie,
prosimy sprawdzić, jakie maksymalne
obciążenie podano w instrukcji dostarczonej
z
drążkami dachowymi.
Jeżeli wysokość ładunku przekracza 40
cm,
należy dostosować prędkość jazdy do
profilu drogi, tak aby nie uszkodzić drążków
dachowych oraz punktów mocowania na
dachu.
Prosimy zapoznać się z przepisami
obowiązującymi w danym kraju, aby
przestrzegać zasad przewozu przedmiotów
dłuższych niż pojazd.
Zalecenia
F Ładunek należy rozłożyć równomiernie, unikając przeciążenia z jednej strony.
F

N
ajcięższe elementy ładunku umieścić jak
najbliżej dachu.
F

D
obrze przymocować ładunek
i w przypadku znacznych gabarytów
właściwie go oznakować.
F

S
amochód należy prowadzić płynnie
z uwagi na zwiększoną wrażliwość na
boczne podmuchy wiatru (stabilność
pojazdu może ulec pogorszeniu).
F

D
rążki dachowe należy zdjąć natychmiast
po zakończeniu podróży.
In

163
C4-cactus_pl_Chap07_info-pratiques_ed01-2015

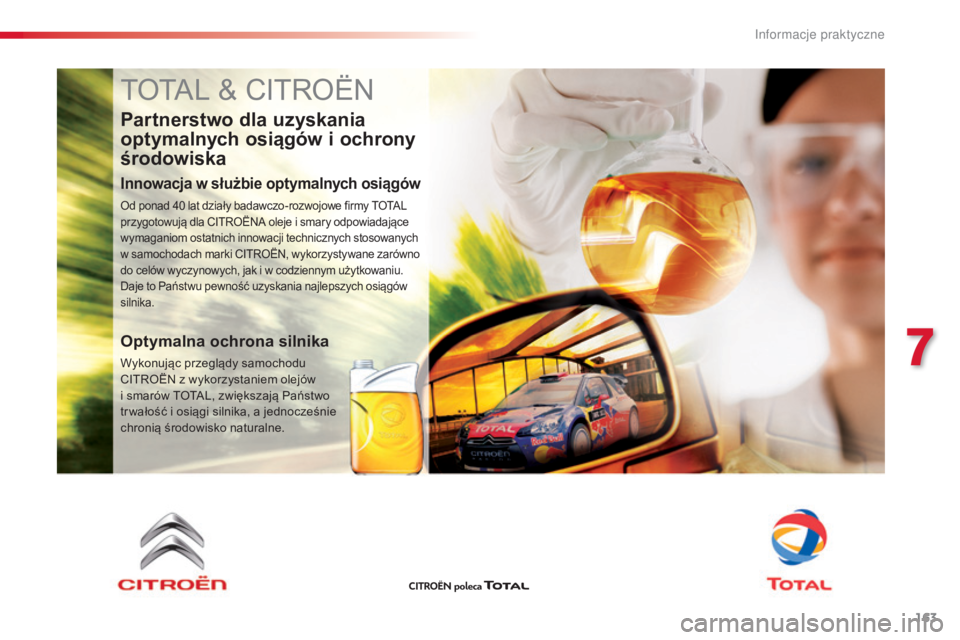

TOTAL & CITROËN
Partnerstwo dla uzyskania
optymalnych osiągów i ochrony
środowiska
Innowacja w służbie optymalnych osiągów
Od ponad 40 lat działy badawczo-rozwojowe firmy TOTAL
przygotowują dla CITROËNA oleje i smary odpowiadające
wymaganiom ostatnich innowacji technicznych stosowanych
w samochodach marki CITROËN, wykorzystywane zarówno
do celów wyczynowych, jak i w codziennym użytkowaniu.
Daje to Państwu pewność uzyskania najlepszych osiągów
silnika.
Optymalna ochrona silnika
Wykonując przeglądy samochodu
CITROËN z wykorzystaniem olejów
i smarów TOTAL, zwiększają Państwo
tr wałość i osiągi silnika, a jednocześnie
chronią środowisko naturalne.
7
In

164
C4-cactus_pl_Chap07_info-pratiques_ed01-2015

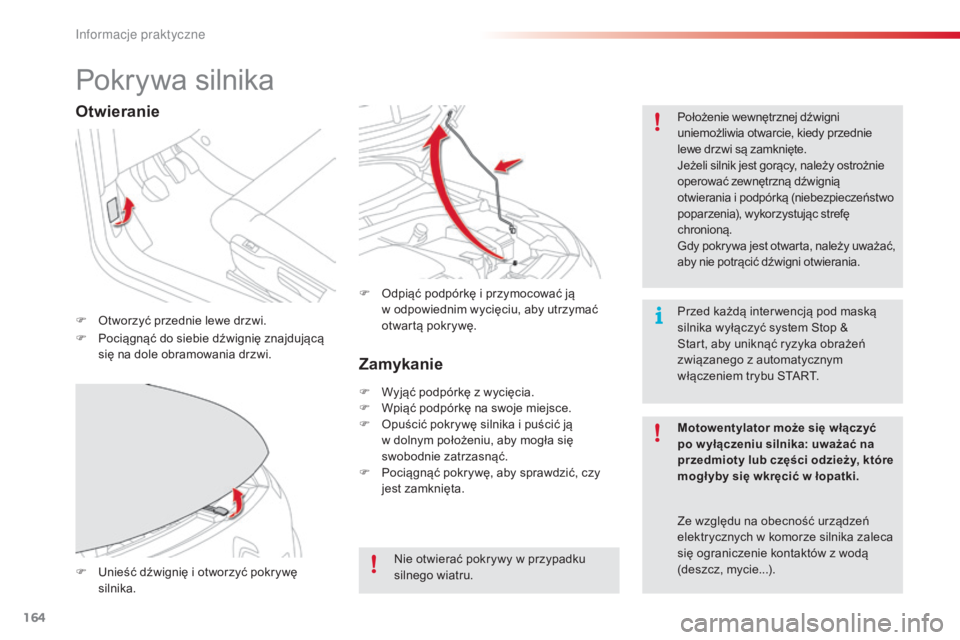

Pokrywa silnika
F Otworzyć przednie lewe drzwi.Położenie wewnętrznej dźwigni
uniemożliwia otwarcie, kiedy przednie
lewe drzwi są zamknięte.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i podpórką (niebezpieczeństwo
poparzenia), wykorzystując strefę
chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
F
U
nieść dźwignię i otworzyć pokrywę
silnika. F

O
dpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Otwieranie
F Pociągnąć do siebie dźwignię znajdującą się na dole obramowania drzwi.
Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
Nie otwierać pokrywy w przypadku
silnego wiatru.
Zamykanie
F Wyjąć podpórkę z wycięcia.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę silnika i puścić ją
w dolnym położeniu, aby mogła się
swobodnie zatrzasnąć.
F

P
ociągnąć pokrywę, aby sprawdzić, czy
jest zamknięta.
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się ograniczenie kontaktów z wodą
(deszcz, mycie...). Przed każdą inter wencją pod maską
silnika wyłączyć system Stop &
Start, aby uniknąć ryzyka obrażeń
związanego z automatycznym
włączeniem trybu START.
In

165
C4-cactus_pl_Chap07_info-pratiques_ed01-2015
1. Zbiornik płynu spryskiwacza szyb.
2. Zbiornik płynu chłodzącego.
3.
Z

biornik płynu hamulcowego.
4.
A

kumulator.
5.
S

krzynka bezpieczników.
6.
F

iltr powietrza.
7.
W

skaźnik oleju silnikowego.
8.
U

zupełnianie oleju silnikowego.
Silniki benzynowe
7
Informacje praktyczne

166
C4-cactus_pl_Chap07_info-pratiques_ed01-2015
1. Zbiornik płynu spryskiwacza szyby.
2. Zbiornik płynu chłodzącego.
3.
Z

biornik płynu hamulcowego.
4.
A

kumulator.
5.
S

krzynka bezpieczników.
6.
F

iltr powietrza.
7.
W

skaźnik oleju silnikowego.
8.
U

zupełnianie oleju silnikowego.
9.
P

ompa zasysająca*.
Silniki Diesla
* Zależnie od silnika.
Informacje praktyczne

167
C4-cactus_pl_Chap07_info-pratiques_ed01-2015

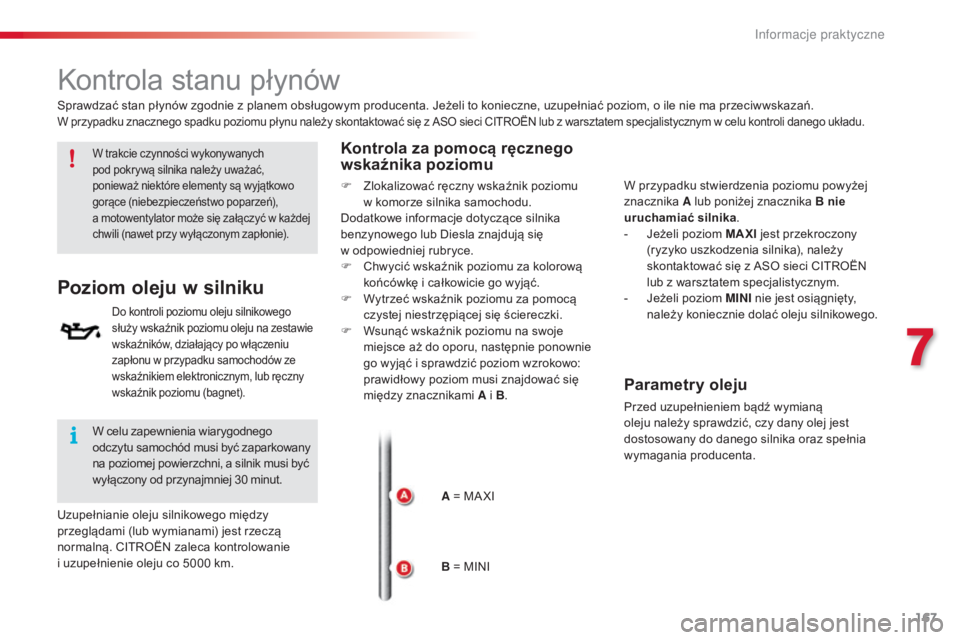

Kontrola stanu płynów
W trakcie czynności wykonywanych
pod pokrywą silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a motowentylator może się załączyć w każdej
chwili (nawet przy wyłączonym zapłonie).
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na zestawie
wskaźników, działający po włączeniu
zapłonu w przypadku samochodów ze
wskaźnikiem elektronicznym, lub ręczny
wskaźnik poziomu (bagnet).
Kontrola za pomocą ręcznego
wskaźnika poziomu
Sprawdzać stan płynów zgodnie z planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.W przypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego układu.
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
-

J
eżeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
-

J
eżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
A = MA XI
B = MINI
W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a silnik musi być
wyłączony od przynajmniej 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. CITROËN zaleca kontrolowanie
i

uzupełnienie oleju co 5000 km. F
Z
lokalizować ręczny wskaźnik poziomu
w

komorze silnika samochodu.
Dodatkowe informacje dotyczące silnika
benzynowego lub Diesla znajdują się
w

odpowiedniej rubryce.
F

C

hwycić wskaźnik poziomu za kolorową
końcówkę i całkowicie go wyjąć.
F

W

ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W

sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i B.
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
7
Informacje praktyczne

168
C4-cactus_pl_Chap07_info-pratiques_ed01-2015
Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.

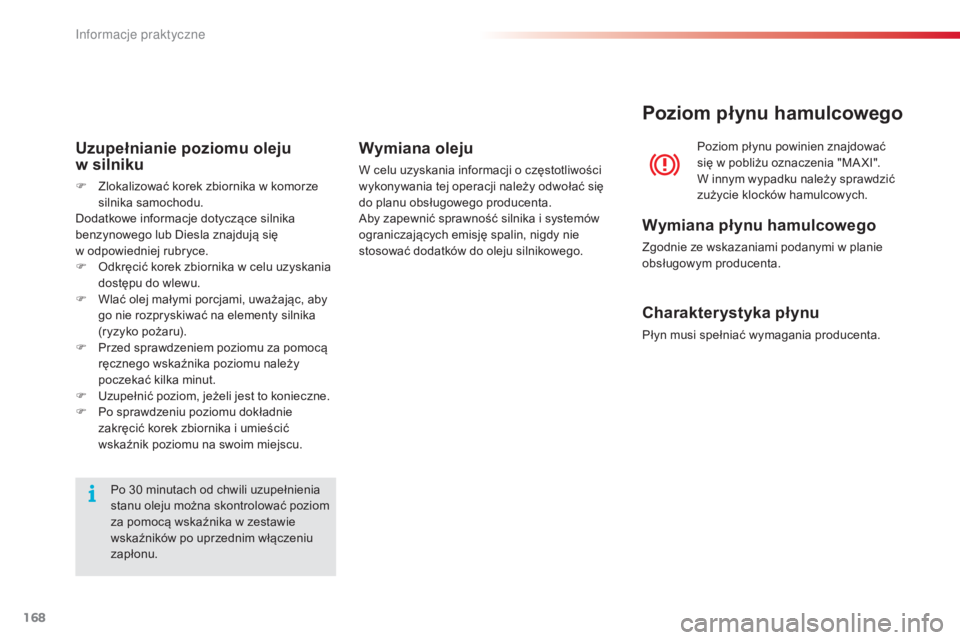

Uzupełnianie poziomu oleju
w silniku
F Zlokalizować korek zbiornika w komorze
silnika samochodu.
Dodatkowe informacje dotyczące silnika
benzynowego lub Diesla znajdują się
w
odpowiedniej rubryce.
F

O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego. Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
