CITROEN C4 CACTUS 2016 InstruktionsbØger (in Danish)

189
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
F Afclips værktøjskassen ved at trække i den. Reservehjulet ligger i bagagerummet under
bunden.

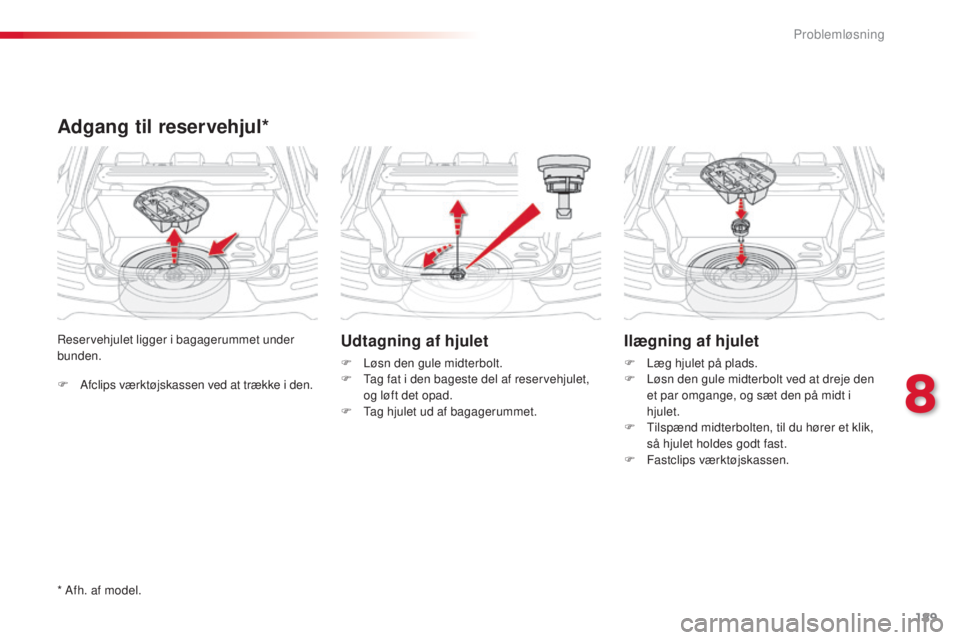

Adgang til reservehjul*
Udtagning af hjulet
F Løsn den gule midterbolt.
F T ag fat i den bageste del af reservehjulet,
og løft det opad.
F

T
ag hjulet ud af bagagerummet.
Ilægning af hjulet
F Læg hjulet på plads.
F L øsn den gule midterbolt ved at dreje den
et par omgange, og sæt den på midt i
hjulet.
F

T
ilspænd midterbolten, til du hører et klik,
så hjulet holdes godt fast.
F

F
astclips værktøjskassen.
*

Afh. af model.
8
Problemløsning

190
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

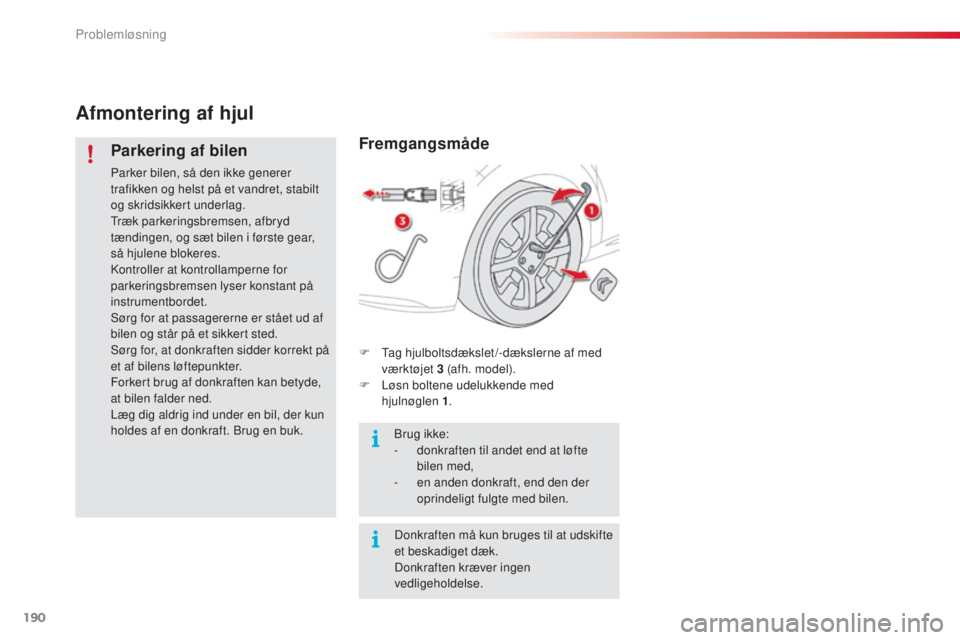

Afmontering af hjul
Parkering af bilen
Parker bilen, så den ikke generer
trafikken og helst på et vandret, stabilt
og skridsikkert underlag.
Træk parkeringsbremsen, afbryd
tændingen, og sæt bilen i første gear,
så hjulene blokeres.
Kontroller at kontrollamperne for
parkeringsbremsen lyser konstant på
instrumentbordet.
Sørg for at passagererne er stået ud af
bilen og står på et sikkert sted.
Sørg for, at donkraften sidder korrekt på
et af bilens løftepunkter.
Forkert brug af donkraften kan betyde,
at bilen falder ned.
Læg dig aldrig ind under en bil, der kun
holdes af en donkraft. Brug en buk.
Fremgangsmåde
F Tag hjulboltsdækslet/-dækslerne af med værktøjet 3 (af h. model).
F

L
øsn boltene udelukkende med
hjulnøglen


1.
Brug ikke:
-

d
onkraften til andet end at løfte
bilen med,
-
en

anden donkraft, end den der
oprindeligt fulgte med bilen.
Donkraften må kun bruges til at udskifte
et beskadiget dæk.
Donkraften kræver ingen
vedligeholdelse.
Problemløsning

191
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

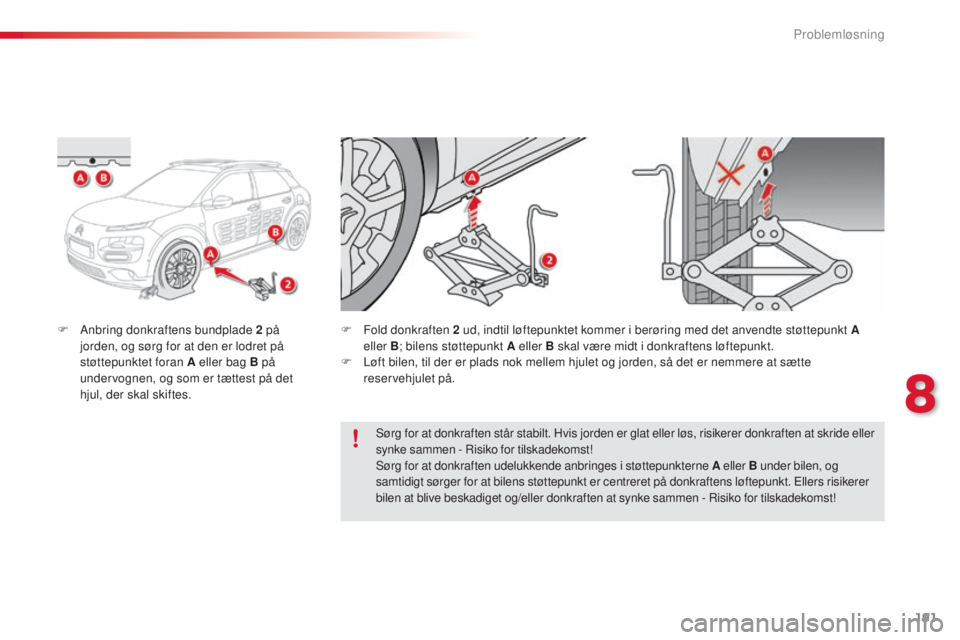

F Anbring donkraftens bundplade 2 på jorden, og sørg for at den er lodret på
støttepunktet foran A eller bag B på
undervognen, og som er tættest på det
hjul, der skal skiftes. F
F old donkraften 2 ud, indtil løftepunktet kommer i berøring med det anvendte støttepunkt A
eller B ; bilens støttepunkt A eller B skal være midt i donkraftens løftepunkt.
F

L
øft bilen, til der er plads nok mellem hjulet og jorden, så det er nemmere at sætte
reservehjulet på.
Sørg for at donkraften står stabilt. Hvis jorden er glat eller løs, risikerer donkraften at skride eller
synke sammen - Risiko for tilskadekomst!
Sørg for at donkraften udelukkende anbringes i støttepunkterne A eller B under bilen, og
samtidigt sørger for at bilens støttepunkt er centreret på donkraftens løftepunkt. Ellers risikerer
bilen at blive beskadiget og/eller donkraften at synke sammen - Risiko for tilskadekomst!
8
Problemløsning

192
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

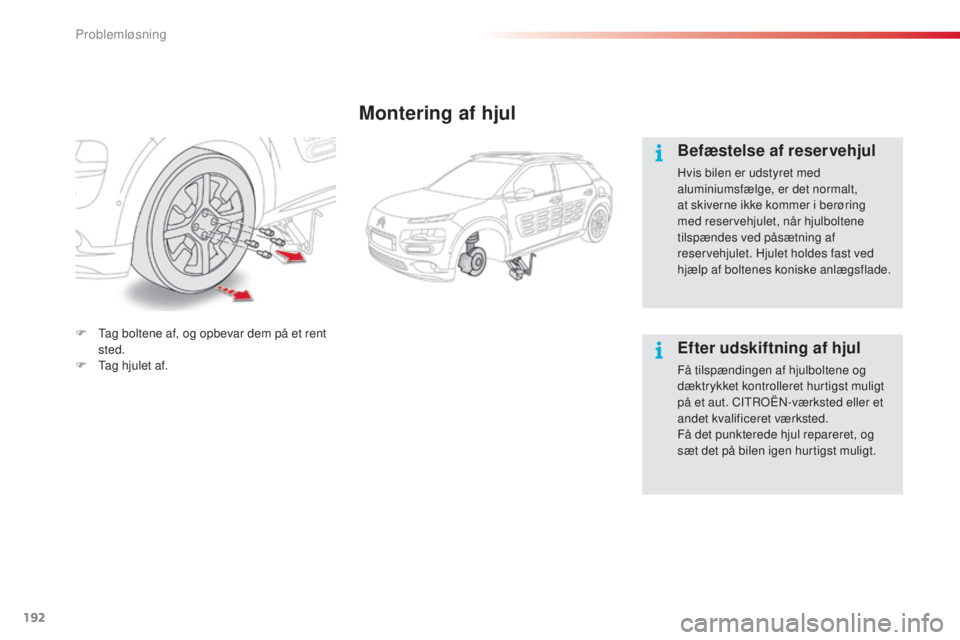

Montering af hjul
Befæstelse af reservehjul
Hvis bilen er udstyret med
aluminiumsfælge, er det normalt,
at skiverne ikke kommer i berøring
med reservehjulet, når hjulboltene
tilspændes ved påsætning af
reservehjulet. Hjulet holdes fast ved
hjælp af boltenes koniske anlægsflade.
Efter udskiftning af hjul
Få tilspændingen af hjulboltene og
dæktrykket kontrolleret hurtigst muligt
på et aut. CITROËN-værksted eller et
andet kvalificeret værksted.
Få det punkterede hjul repareret, og
sæt det på bilen igen hurtigst muligt.
F

T

ag boltene af, og opbevar dem på et rent
sted.
F
T
ag hjulet af.
Problemløsning

193
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

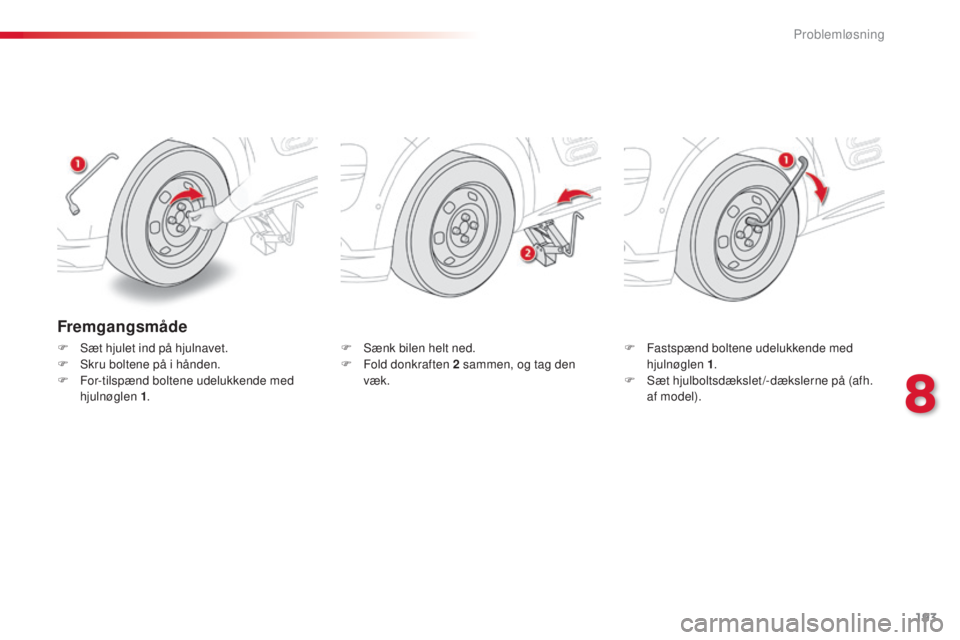

Fremgangsmåde
F Sæt hjulet ind på hjulnavet.
F S kru boltene på i hånden.
F

F
or-tilspænd boltene udelukkende med
hjulnøglen 1 . F
S ænk bilen helt ned.
F F old donkraften 2 sammen, og tag den
væk. F
F astspænd boltene udelukkende med
hjulnøglen 1 .
F

S
æt hjulboltsdækslet/-dækslerne på (afh.
af model).
8
Problemløsning

194
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

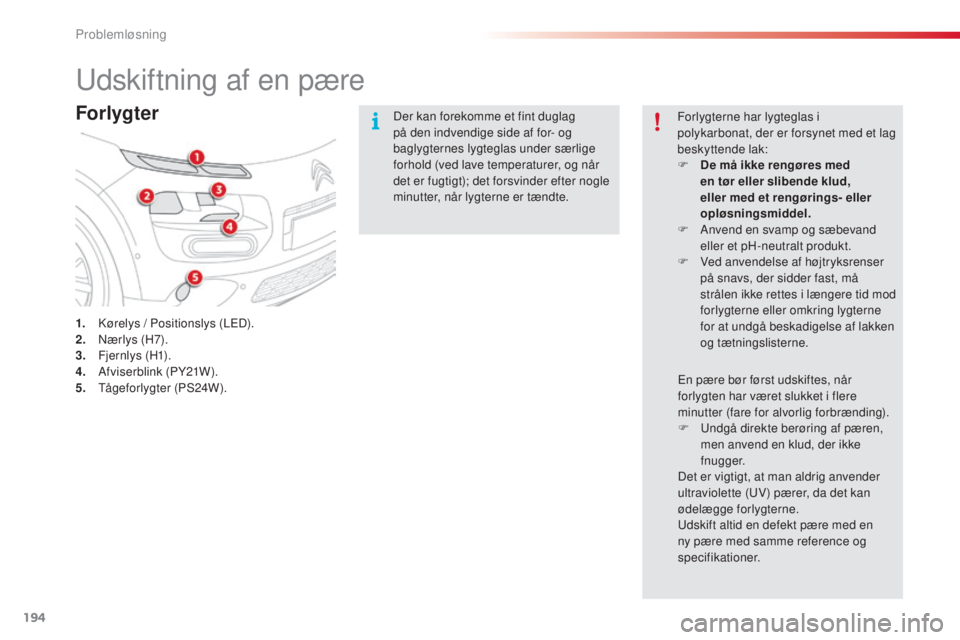

Udskiftning af en pære
Forlygter
1. Kørelys / Positionslys (LED).
2. Nærlys (H7).
3.
F

j e r n l y s ( H1) .
4.
A

fviserblink (PY21W).
5.
T

ågeforlygter (PS24W). Der kan forekomme et fint duglag
på den indvendige side af for- og
baglygternes lygteglas under særlige
forhold (ved lave temperaturer, og når
det er fugtigt); det forsvinder efter nogle
minutter, når lygterne er tændte.
Forlygterne har lygteglas i
polykarbonat, der er forsynet med et lag
beskyttende lak:
F
D
e må ikke rengøres med
en tør eller slibende klud,
eller med et rengørings- eller
opløsningsmiddel.
F
A
nvend en svamp og sæbevand
eller et pH-neutralt produkt.
F
V
ed anvendelse af højtryksrenser
på snavs, der sidder fast, må
strålen ikke rettes i længere tid mod
forlygterne eller omkring lygterne
for at undgå beskadigelse af lakken
og tætningslisterne.
En pære bør først udskiftes, når
forlygten har været slukket i flere
minutter (fare for alvorlig forbrænding).
F

U
ndgå direkte berøring af pæren,
men anvend en klud, der ikke
fnugger.
Det er vigtigt, at man aldrig anvender
ultraviolette (UV) pærer, da det kan
ødelægge forlygterne.
Udskift altid en defekt pære med en
ny pære med samme reference og
specifikationer.
Problemløsning

195
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

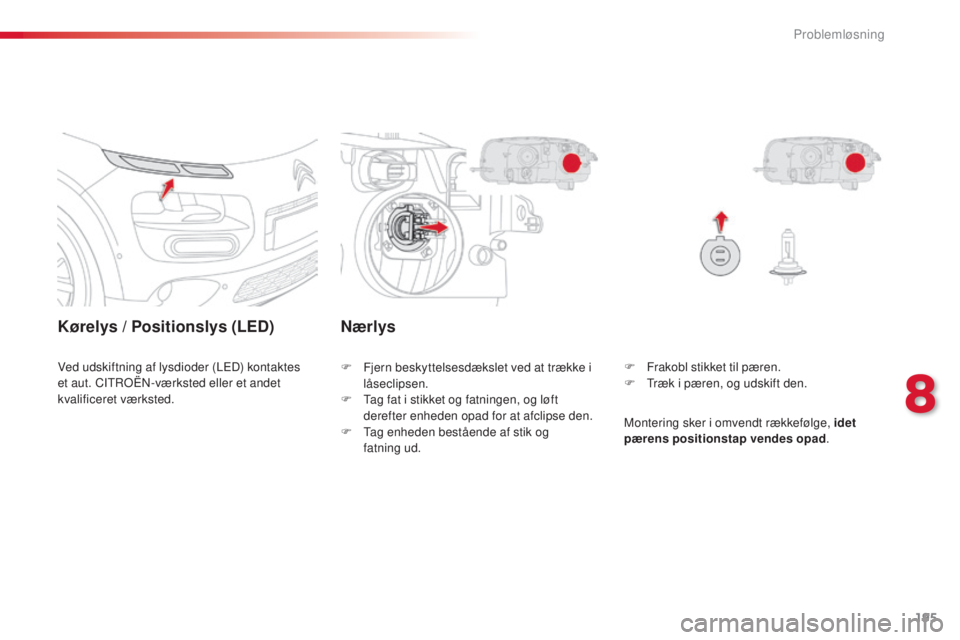

Kørelys / Positionslys (LED)
Ved udskiftning af lysdioder (LED) kontaktes
et aut. CITROËN-værksted eller et andet
kvalificeret værksted.F
F rakobl stikket til pæren.
F

T
ræk i pæren, og udskift den.
Nærlys
F Fjern beskyttelsesdækslet ved at trække i låseclipsen.
F

T
ag fat i stikket og fatningen, og løft
derefter enheden opad for at afclipse den.
F

T
ag enheden bestående af stik og
fatning ud. Montering sker i omvendt rækkefølge, idet
pærens positionstap vendes opad
.
8
Problemløsning

196
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

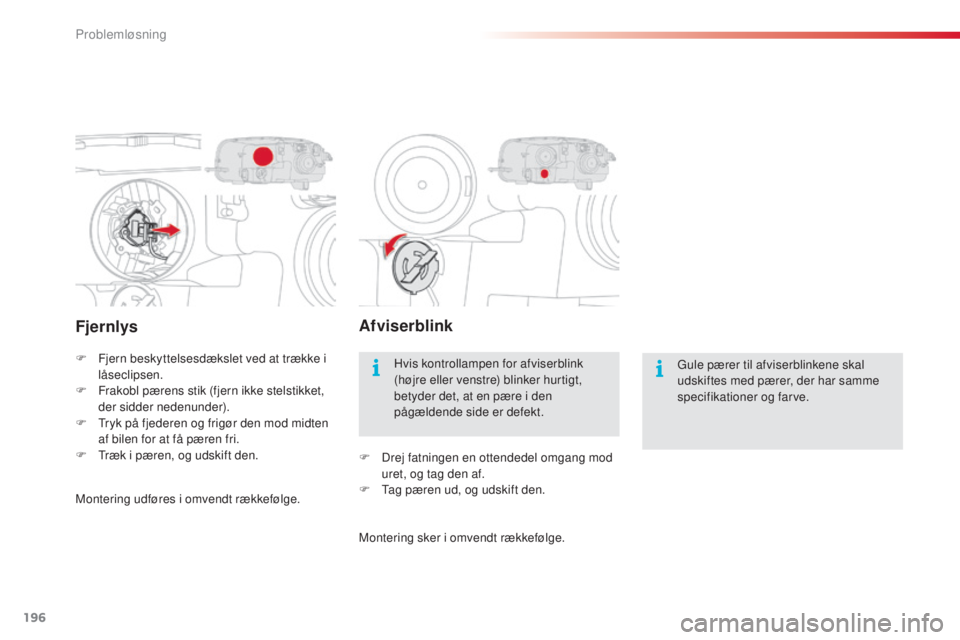

Fjernlys
F Fjern beskyttelsesdækslet ved at trække i låseclipsen.
F

F
rakobl pærens stik (fjern ikke stelstikket,
der sidder nedenunder).
F

T
ryk på fjederen og frigør den mod midten
af bilen for at få pæren fri.
F

T
ræk i pæren, og udskift den.
Afviserblink
Gule pærer til afviserblinkene skal
udskiftes med pærer, der har samme
specifikationer og farve.
Hvis kontrollampen for afviserblink
(højre eller venstre) blinker hurtigt,
betyder det, at en pære i den
pågældende side er defekt.
F

D

rej fatningen en ottendedel omgang mod
uret, og tag den af.
F

T

ag pæren ud, og udskift den.
Montering udføres i omvendt rækkefølge.
Montering sker i omvendt rækkefølge.
Problemløsning

197
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

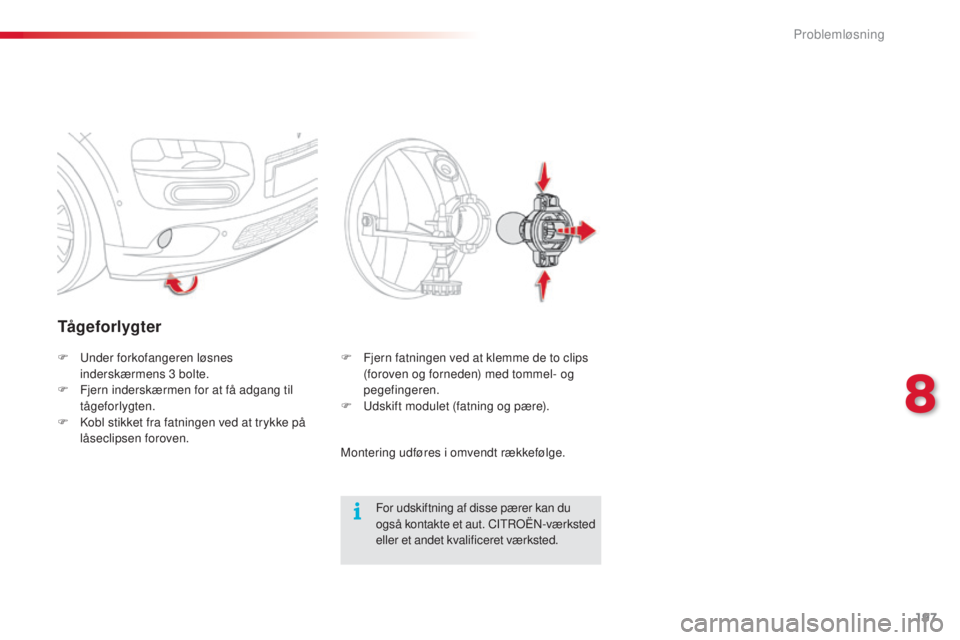

Tågeforlygter
For udskiftning af disse pærer kan du
også kontakte et aut. CITROËN-værksted
eller et andet kvalificeret værksted.
F

U

nder forkofangeren løsnes
inderskærmens 3


bolte.
F

F

jern inderskærmen for at få adgang til
tågeforlygten.
F

K

obl stikket fra fatningen ved at trykke på
låseclipsen foroven. F

F

jern fatningen ved at klemme de to clips
(foroven og forneden) med tommel- og
pegefingeren.
F

U

dskift modulet (fatning og pære).
Montering udføres i omvendt rækkefølge.
8
Problemløsning

198
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

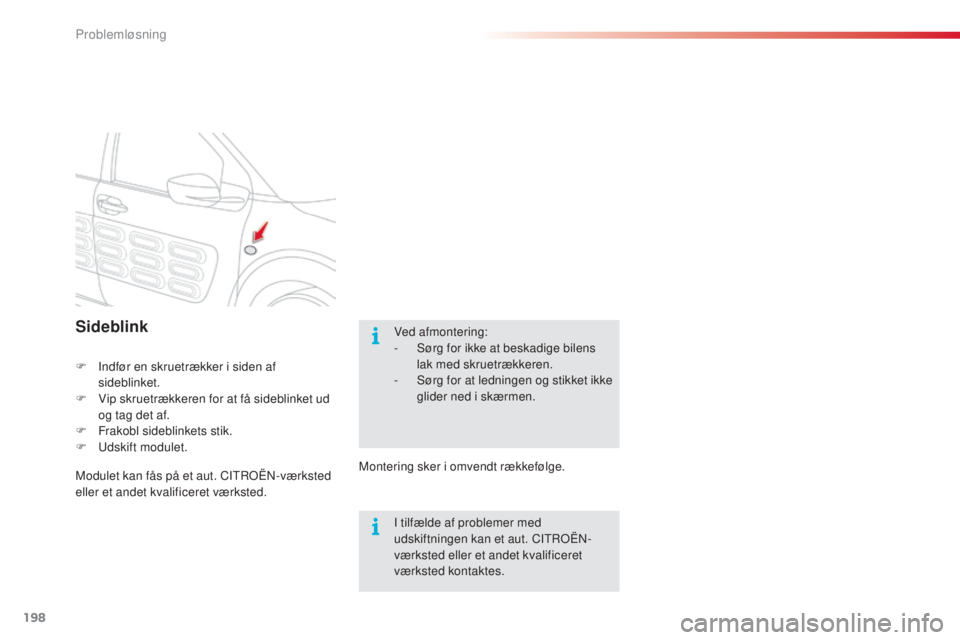

Sideblink
F Indfør en skruetrækker i siden af sideblinket.
F

V
ip skruetrækkeren for at få sideblinket ud
og tag det af.
F

F
rakobl sideblinkets stik.
F

U
dskift modulet.
Modulet kan fås på et aut. CITROËN-værksted
eller et andet kvalificeret værksted. Montering sker i omvendt rækkefølge.Ved afmontering:
-

S
ørg for ikke at beskadige bilens
lak med skruetrækkeren.
- S ørg for at ledningen og stikket ikke
glider ned i skærmen.
I tilfælde af problemer med
udskiftningen kan et aut. CITROËN-
værksted eller et andet kvalificeret
værksted kontaktes.
