CITROEN C4 CACTUS 2016 InstruktionsbØger (in Danish)

199
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

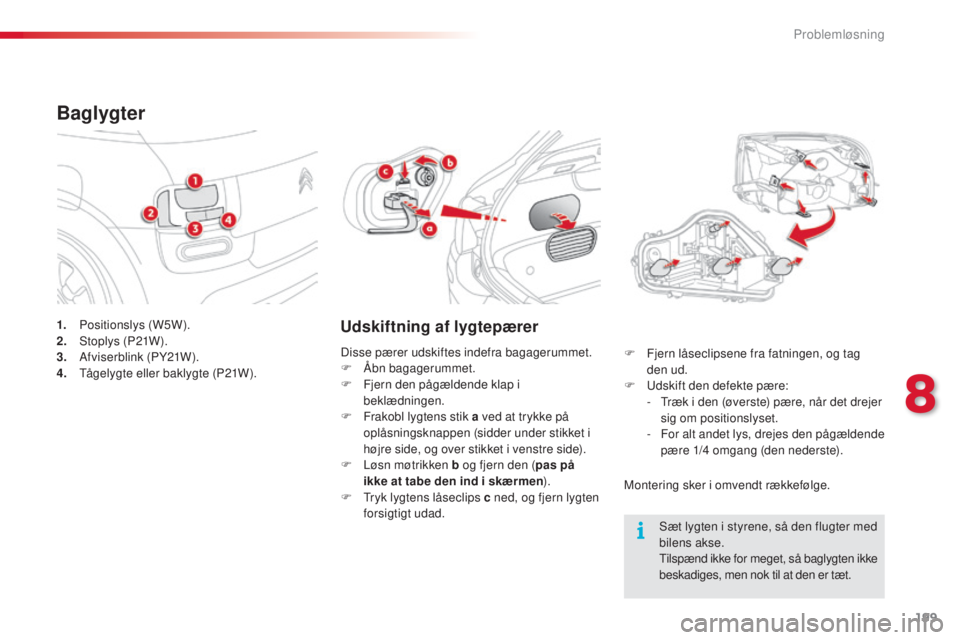

1. Positionslys (W5W).
2. Stoplys (P21W).
3.
A

fviserblink (PY21W).
4.
T

ågelygte eller baklygte (P21W).
Baglygter
Udskiftning af lygtepærer
Montering sker i omvendt rækkefølge. F
F
jern låseclipsene fra fatningen, og tag
den

ud.
F
U
dskift den defekte pære:
-
T
ræk i den (øverste) pære, når det drejer
sig om positionslyset.
-
F
or alt andet lys, drejes den pågældende
pære 1/4 omgang (den nederste).
Disse pærer udskiftes indefra bagagerummet.
F

Å

bn bagagerummet.
F

F

jern den pågældende klap i
beklædningen.
F

F

rakobl lygtens stik a ved at trykke på
oplåsningsknappen (sidder under stikket i
højre side, og over stikket i venstre side).
F

L

øsn møtrikken b og fjern den (
pas på
ikke at tabe den ind i skærmen ).
F
T
ryk lygtens låseclips c ned, og fjern lygten
forsigtigt udad. Sæt lygten i styrene, så den flugter med
bilens akse.
Tilspænd ikke for meget, så baglygten ikke
beskadiges, men nok til at den er tæt.
8
Problemløsning

200
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
Tredje stoplys (LED)Nummerpladelys (W5W)
Montering sker ved at trykke lygteglasset fast. F
S
æt en tynd skruetrækker ind i et af
hakkerne, der er udvendigt på lygteglasset.
F
S
kub det udad for at afclipse det.
F
T
ag lygteglasset af.
F
U
dskift den defekte pære.
Ved udskiftning af lysdioder (LED) kontaktes
et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
Problemløsning

201
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
F Afclips vha. en lille flad skruetrækker hele konsollen, der omkranser loftslyset.
F

T
ag den defekte pære ud, og sæt en ny i.
F

S
æt konsollen på rundt om loftslyset og
clips den korrekt fast.
Loftslys
med pærer (W5W)
Loftslys
med LED
Ved udskiftning af lysdioder (LED) kontaktes
et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
Bagagerum (W5W)
F Afclips huset ved at trykke på soklen
bagfra.
F

T
ag pæren ud og skift den.
F

S
æt huset på plads.
Kabinelys
8
Problemløsning

202
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015

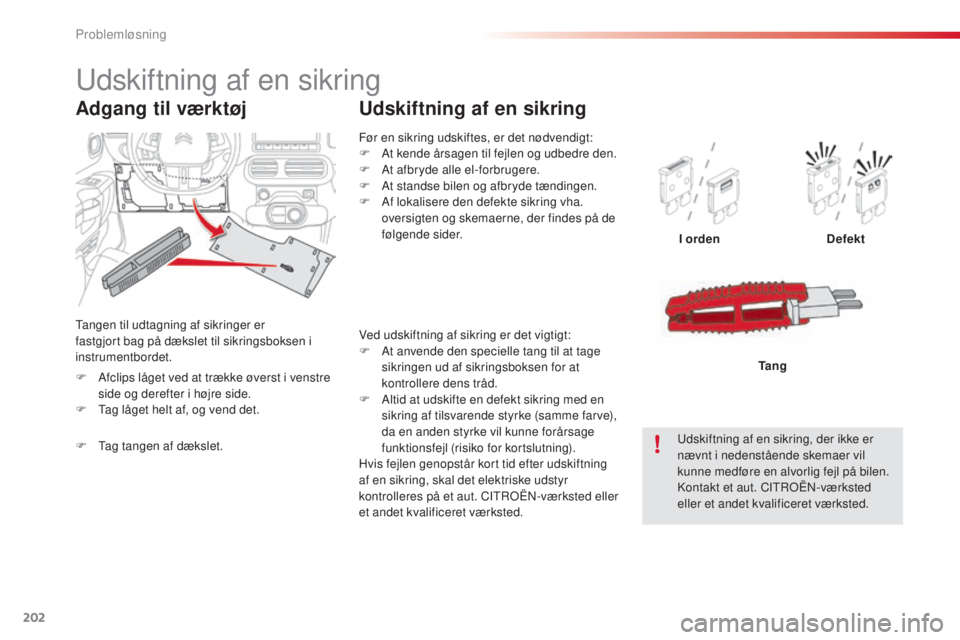

Før en sikring udskiftes, er det nødvendigt:
F A t kende årsagen til fejlen og udbedre den.
F

A
t afbryde alle el-forbrugere.
F

A
t standse bilen og afbryde tændingen.
F

A
f lokalisere den defekte sikring vha.
oversigten og skemaerne, der findes på de
følgende sider.
Udskiftning af en sikring
I orden Defekt
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer vil
kunne medføre en alvorlig fejl på bilen.
Kontakt et aut. CITROËN-værksted
eller et andet kvalificeret værksted. Tang
Udskiftning af en sikring
Tangen til udtagning af sikringer er
fastgjort bag på dækslet til sikringsboksen i
instrumentbordet.
Adgang til værktøj
Ved udskiftning af sikring er det vigtigt:
F
A t anvende den specielle tang til at tage
sikringen ud af sikringsboksen for at
kontrollere dens tråd.
F

A
ltid at udskifte en defekt sikring med en
sikring af tilsvarende styrke (samme farve),
da en anden styrke vil kunne forårsage
funktionsfejl (risiko for kortslutning).
Hvis fejlen genopstår kort tid efter udskiftning
af en sikring, skal det elektriske udstyr
kontrolleres på et aut. CITROËN-værksted eller
et andet kvalificeret værksted.
F

A

fclips låget ved at trække øverst i venstre
side og derefter i højre side.
F

T

ag låget helt af, og vend det.
F

T

ag tangen af dækslet.
Problemløsning

203
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
CITROËN fralægger sig ethvert ansvar
for de udgifter, der påløber til reparation
af bilen, eller de fejl, som skyldes
installation af tilbehør, som ikke er
leveret eller anbefalet af CITROËN,
og som ikke er installeret i henhold til
deres anvisninger, specielt vedrørende
ekstraudstyr, der samlet forbruger mere
end 10

milliampere.
Montering af elektrisk
tilbehør
Bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
Kontakt et aut. CITROËN-værksted
eller et andet kvalificeret værksted, før
du installerer andet udstyr eller elektrisk
tilbehør i bilen.
8
Problemløsning

204
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
Sikringer i instrumentbord
De 2 Sikringsbokse sidder i den nederste del af
i nstrumentbordet under rattet. Sikring
n r. Styrke
(A) Funktioner
F01 10Bremsepedal (kontakt 2), Stop & Start.
F02 5Justering af forlygtehøjde, supplerende varmeanlæg (Diesel),
parkeringshjælp, diagnosestik, sidespejle (elektrisk indstilling).
F03 10Dieseladditivpumpe, elektrisk servostyring, koblingspedal
(kontak t).
F04 5Regn- og lysføler.
F06 10Bremsepedal (kontakt 1), diagnosestik.
F08 5Ratbetjeningsmodul.
F10 10Nødopkald / Vejhjælpsopkald.
F12 5Stop & Start, ABS, ESP.
F13 5Parkeringshjælp, bakkamera.
F14 15Elektronisk styret manuel gearkasse, betjeningspanel (under den
berøringsfølsomme tablet), klimaanlæg, berøringsfølsom tablet.
F16 1512
volt stik.
F18 20Radio.
Adgang til sikringerne
F Afclips dækslet ved at trække i øverste
venstre side og derefter i højre side.
Venstre sikringsboks
Problemløsning

205
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
Sikringn r. Styrke
(A) Funktioner
F19 5Kontrollamper for ikke spændte sikkerhedsseler.
F20 5Airbags.
F21 5Instrumentgruppe.
F22 30Låse.
F23 5Loftslys, kortlæselamper.
F26 15Horn.
F27 15Sprinklere foran og bag.
F28 5Ratlås (kontakt).
F30 15Bagrudevisker.
8
Problemløsning

206
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
Højre sikringsboks
SikringN r. Strømstyrke
(A) Funktioner
F30 10El-opvarmede sidespejle.
F31 25El-bagrude.
F34 30El-rudehejs foran.
F36 30Sædevarme i forsæder.
F38 20Boks for anhængertræk.
F40 25Boks for anhængertræk.
Problemløsning

207
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
Sikringer i motorrum
Adgang til sikringer
F Afclips dækslet
F S kift sikringen (se pågældende afsnit)
F

E
fter indgrebet lukkes dækslet meget
omhyggeligt for at sikre, at sikringsboksen
er tæt lukket. Sikring

n r. Strømstyrke

(A) Funktioner
F1 40Klimaanlæg.
F2 30 / 40
Stop & Start.
F3 30Sikringsboks i kabine.
F4 70Sikringsboks i kabine.
F5 70BSI-boks.
F6 60Motorventilatorgruppe.
F7 80BSI-boks.
F8 15Motorstyring, benzinpumpe.
F9 15Motorstyring.
F10 15Motorstyring.
F11 20Motorstyring.
F12 5Motorventilatorgruppe.
F13 5BSI-boks.
F14 5Styreboks for opladning af batteri (ikke Stop & Start-motor).
F15 5Stop & Start.
F17 5BSI-boks.
F18 10Højre fjernlys.
Sikringsboksen sidder i motorrummet tæt ved
batteriet.
8
Problemløsning

208
C4-cactus_da_Chap08_En-cas-de-panne_ed01-2015
Sikring
n r. Strømstyrke

(A) Funktioner
F19 10Venstre fjernlys.
F20 30Motorstyring.
F21 30S t a r t e r.
F22 40Elektronisk styret manuel gearkasse
F23 40ABS, ESP.
F24 20ABS, ESP.
F25 30Sikringsboks i kabine.
F26 15Elektronisk styret manuel gearkasse
F27 25BSI-boks.
F28 30Antiforureningssystem Diesel (AdBlue
®).
F29 40Forrudevisker.
F30 80Styreboks til forvarmning gløderør.
F31 100Supplerende varmeanlæg (Diesel).
F32 80Elektrisk servostyretøj.
Problemløsning
