CITROEN C4 CACTUS 2016 Kasutusjuhend (in Estonian)

199
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015
1. Gabariittuled (W5W).
2. Pidurituled (P21W).
3.
S

uunatuled (PY21W).
4.
U

dutuli või tagurdustuli (P21W).
Ta g a t u l e d
Pirnide vahetamine
tagasiasetamiseks toimige vastupidises
järjekorras. F
L
ükake nagad kõrvale ja eemaldage
lambipesa.
F
A
sendage lambipirn uuega

:
-
g
abariittuledel tõmmake pirni (ülemist),
-
t
eistel tuledel keerake vastavat pirni
(alumist) veerand pööret.
nei

d pirne vahetatakse pakiruumi seest.
F

A

vage pakiruum.
F

E

emaldage vastava poole paneelis olev
luuk.
F

V

õtke tule pistik a lahti, vajutades
avamisnupule (parema tule oma asub
pistiku all, vasaku tule oma pistiku kohal).
F

K

eerake mutter b lahti ja eemaldage
see ( ärge laske mutril tiiva sisemusse
kukkuda ).
F

L

aske tule naga c alla ja võtke tuli
ettevaatlikult väljastpoolt välja. Kontrollige, et tuli tagasiasetamisel
õigesti juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks
tugevalt, aga ettevaatlikult kinni.
8
rikke korral

200
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015
Lisapidurituli (LED)Numbrimärgi tuled (W5W)
tagasiasetamiseks vajutage läbipaistvale
kattele. F
A
setage peenike kruvikeeraja ühte
tuledeklaasi aukudest.
F
L
ükake klaasi väljapoole.
F
E
emaldage tuledeklaas.
F
A
sendage läbipõlenud lambipirn.
LED tule vahetamiseks pöörduge C
i

troën

esindusse või kvalifitseeritud töökotta.
rikke korral

201
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015
F Avage lameda kruvikeeraja abil laetuld ümbritsev konsool.
F

E
emaldage läbipõlenud pirn ja asendage
uuega.
F

A
setage laetuld ümbritsev konsool tagasi ja
vajutage kinni.
Laetuli
pirnidega (W5W)
Laetuli
LED
LED tulede vahetamiseks pöörduge Ci troën
esindusse või kvalifitseeritud töökotta.
Pagasiruumi valgustid (W5W)
F Võtke tuledeplokk lahti, lambipesa tahapoole lükates.
F

E
emaldage lamp ja vahetage see uue
vastu.
F

P
ange tuledeplokk tagasi.
Salongi valgustus
8
rikke korral

202
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015

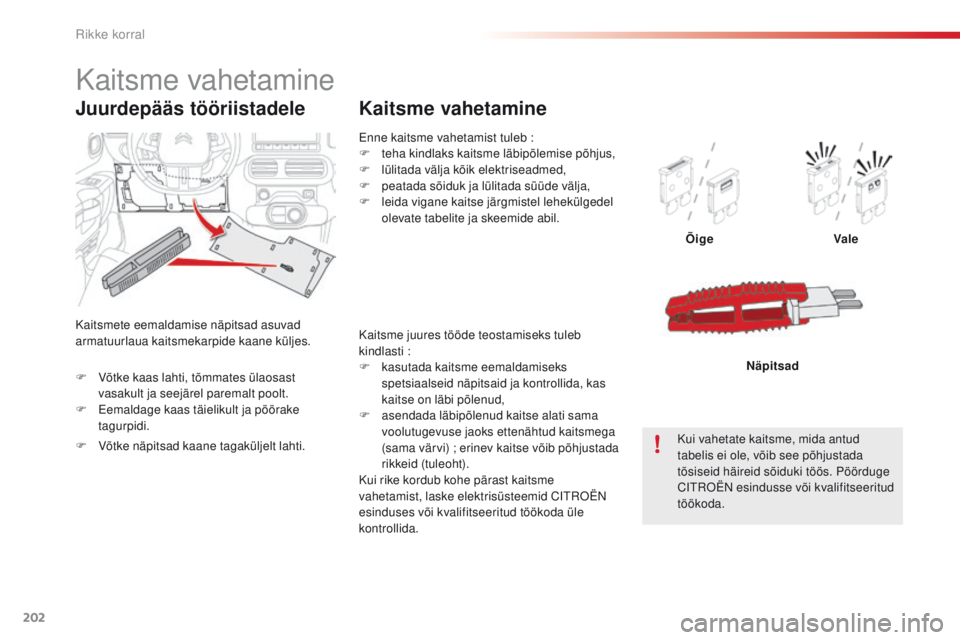

Enne kaitsme vahetamist tuleb :
F t eha kindlaks kaitsme läbipõlemise põhjus,
F

lül
itada välja kõik elektriseadmed,
F

p
eatada sõiduk ja lülitada süüde välja,
F

l
eida vigane kaitse järgmistel lehekülgedel
olevate tabelite ja skeemide abil.
Kaitsme vahetamine
Õige Vale
Kui vahetate kaitsme, mida antud
tabelis ei ole, võib see põhjustada
tõsiseid häireid sõiduki töös. Pöörduge
C
i

troën
e
sindusse või kvalifitseeritud
töökoda. Näpitsad
Kaitsme vahetamine
Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarpide kaane küljes.
Juurdepääs tööriistadele
Kaitsme juures tööde teostamiseks tuleb
kindlasti
:
F

kas
utada kaitsme eemaldamiseks
spetsiaalseid näpitsaid ja kontrollida, kas
kaitse on läbi põlenud,
F

a
sendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama värvi)
; erinev kaitse võib põhjustada
rikkeid (tuleoht).
Kui rike kordub kohe pärast kaitsme
vahetamist, laske elektrisüsteemid C
i

troën

e

sinduses või kvalifitseeritud töökoda üle
kontrollida.
F

V

õtke kaas lahti, tõmmates ülaosast
vasakult ja seejärel paremalt poolt.
F

E

emaldage kaas täielikult ja pöörake
tagurpidi.
F

V

õtke näpitsad kaane tagaküljelt lahti.
rikke korral

203
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015
Citroën ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata C
i

troën poolt ;
sama kehtib lubatud lisaseadmete
valest (eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10


milliamprit.
Elektriliste lisaseadmete
paigaldamine
teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda C
i
troën esindusse või
kvalifitseeritud töökotta.
8
rikke korral

204
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015

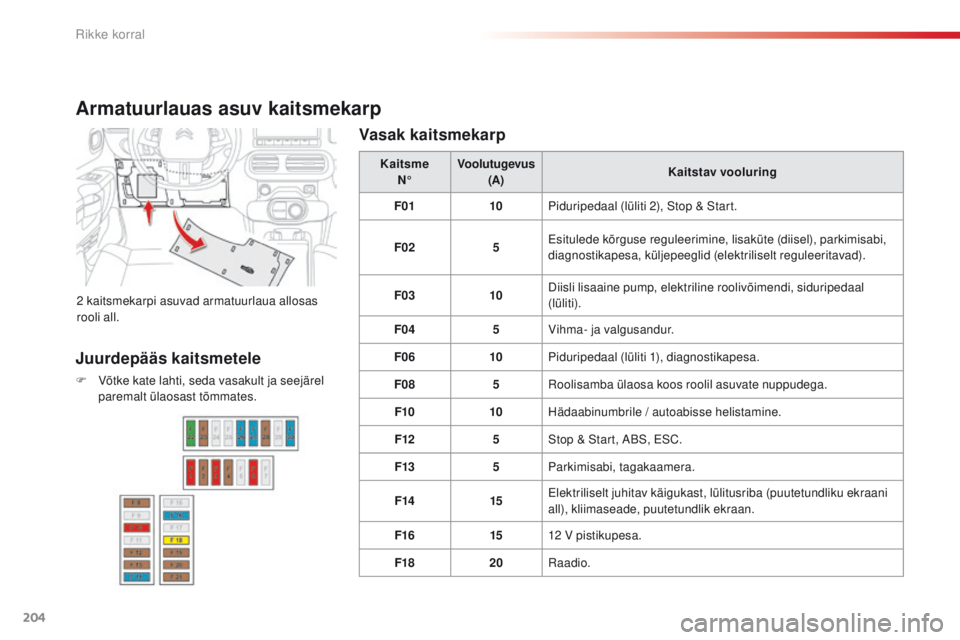

Armatuurlauas asuv kaitsmekarp
2 kaitsmekarpi asuvad armatuurlaua allosas
rooli all. Kaitsme
N° Voolutugevus
(A) Kaitstav vooluring
F01 10Piduripedaal (lüliti 2), Stop & Start.
F02 5Esitulede kõrguse reguleerimine, lisaküte (diisel), parkimisabi,
diagnostikapesa, küljepeeglid (elektriliselt reguleeritavad).
F03 10Diisli lisaaine pump, elektriline roolivõimendi, siduripedaal
(lüliti).
F04 5Vihma- ja valgusandur.
F06 10Piduripedaal (lüliti 1), diagnostikapesa.
F08 5
ro

olisamba ülaosa koos roolil asuvate nuppudega.
F10 10Hädaabinumbrile / autoabisse helistamine.
F12 5Stop & Start, ABS, ESC.
F13 5Parkimisabi, tagakaamera.
F14 15Elektriliselt juhitav käigukast, lülitusriba (puutetundliku ekraani
all), kliimaseade, puutetundlik ekraan.
F16 1512


V pistikupesa.
F18 20
ra

adio.
Juurdepääs kaitsmetele
F Võtke kate lahti, seda vasakult ja seejärel paremalt ülaosast tõmmates.
Vasak kaitsmekarp
rikke korral

205
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015

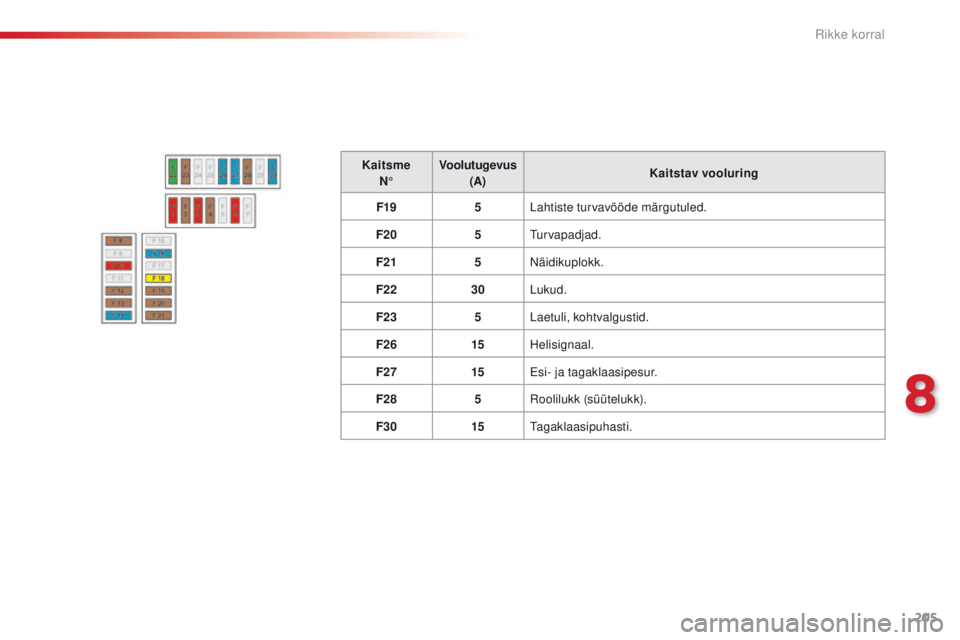

KaitsmeN° Voolutugevus
(A) Kaitstav vooluring
F19 5Lahtiste turvavööde märgutuled.
F20 5
tur

vapadjad.
F21 5
näi

dikuplokk.
F22 30Lukud.
F23 5Laetuli, kohtvalgustid.
F26 15Helisignaal.
F27 15Esi- ja tagaklaasipesur.
F28 5
ro

olilukk (süütelukk).
F30 15
tag

aklaasipuhasti.
8
rikke korral

206
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015
Parem kaitsmekarp
KaitsmeN° Voolutugevus
(A) Kaitstav vooluring
F30 10Soojendusega küljepeeglid.
F31 25Soojendusega tagaklaas.
F34 30Elektrilised esiakende tõstukid.
F36 30Soojendusega esiistmed.
F38 20Haagiseplokk.
F40 25Haagiseplokk.
rikke korral

207
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015

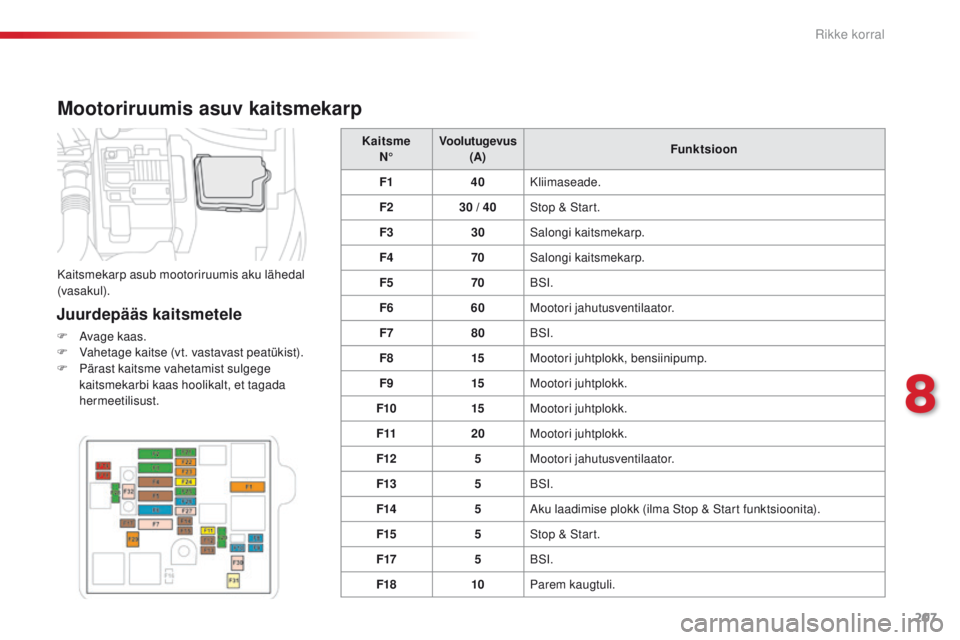

Mootoriruumis asuv kaitsmekarp
Juurdepääs kaitsmetele
F Avage kaas.
F V ahetage kaitse (vt. vastavast peatükist).
F

P
ärast kaitsme vahetamist sulgege
kaitsmekarbi kaas hoolikalt, et tagada
hermeetilisust. Kaitsme
N° Voolutugevus
(A) Funktsioon
F1 40Kliimaseade.
F2 30 / 40
Stop & Start.
F3 30Salongi kaitsmekarp.
F4 70Salongi kaitsmekarp.
F5 70BS i .
F6 60Mootori jahutusventilaator.
F7 80BS i .
F8 15Mootori juhtplokk, bensiinipump.
F9 15Mootori juhtplokk.
F10 15Mootori juhtplokk.
F11 20Mootori juhtplokk.
F12 5Mootori jahutusventilaator.
F13 5BS
i .
F14 5Aku laadimise plokk (ilma Stop & Start funktsioonita).
F15 5Stop & Start.
F17 5BS
i .
F18 10Parem kaugtuli.
Kaitsmekarp asub mootoriruumis aku lähedal
(vasakul).
8
rikke korral

208
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2015
KaitsmeN° Voolutugevus
(A) Funktsioon
F19 10Vasak kaugtuli.
F20 30Mootori juhtplokk.
F21 30S t a r t e r.
F22 40Elektriliselt juhitav käigukast.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Salongi kaitsmekarp.
F26 15Elektriliselt juhitav käigukast.
F27 25BS
i .
F28 30Diiselmootori saastevastane süsteem (AdBlue
®).
F29 40Esiklaasipuhasti.
F30 80Eelsoojendusplokk.
F31 100Lisaküte (diisel).
F32 80Elektriline roolivõmendi.
rikke korral
