CITROEN C4 CACTUS 2016 Navodila Za Uporabo (in Slovenian)

189
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

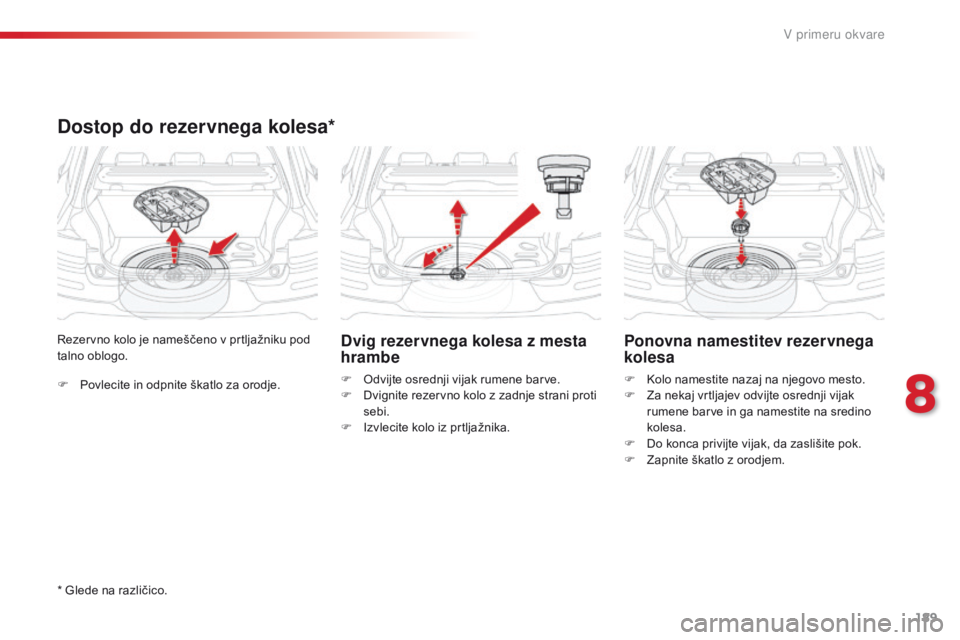

F Povlecite in odpnite škatlo za orodje. Rezervno kolo je nameščeno v prtljažniku pod
talno oblogo.
Dostop do rezervnega kolesa*
Dvig rezervnega kolesa z mesta
hrambe
F Odvijte osrednji vijak rumene barve.
F D vignite rezervno kolo z zadnje strani proti
sebi.
F

I
zvlecite kolo iz prtljažnika.
Ponovna namestitev rezervnega
kolesa
F Kolo namestite nazaj na njegovo mesto.
F Z a nekaj vrtljajev odvijte osrednji vijak
rumene barve in ga namestite na sredino
kolesa.
F

D
o konca privijte vijak, da zaslišite pok.
F

Z
apnite škatlo z orodjem.
* Glede na različico.
8
V primeru okvare

190
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

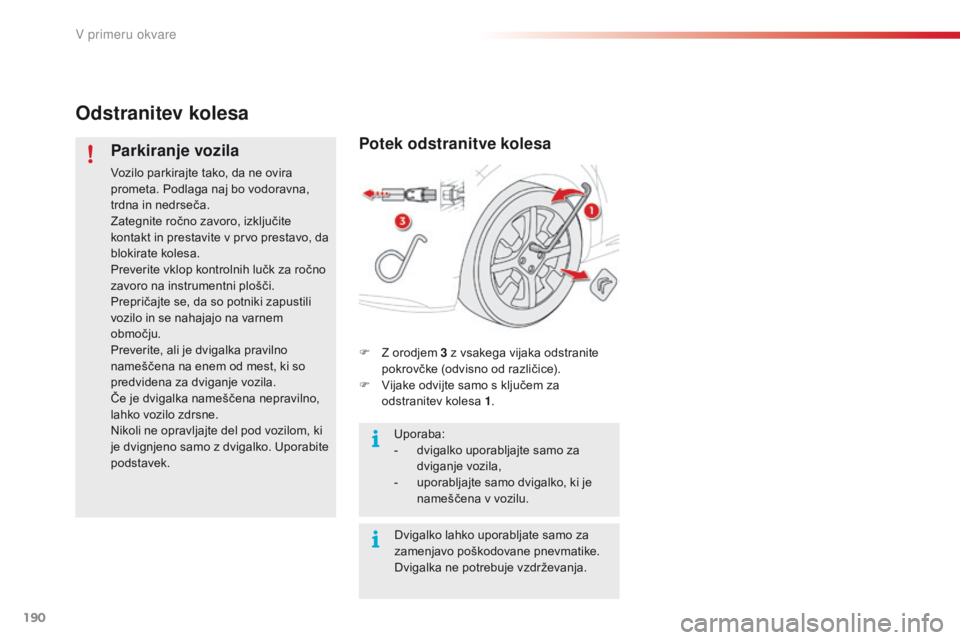

Odstranitev kolesa
Parkiranje vozila
Vozilo parkirajte tako, da ne ovira
prometa. Podlaga naj bo vodoravna,
trdna in nedrseča.
Zategnite ročno zavoro, izključite
kontakt in prestavite v prvo prestavo, da
blokirate kolesa.
Preverite vklop kontrolnih lučk za ročno
zavoro na instrumentni plošči.
Prepričajte se, da so potniki zapustili
vozilo in se nahajajo na varnem
območju.
Preverite, ali je dvigalka pravilno
nameščena na enem od mest, ki so
predvidena za dviganje vozila.
Če je dvigalka nameščena nepravilno,
lahko vozilo zdrsne.
Nikoli ne opravljajte del pod vozilom, ki
je dvignjeno samo z dvigalko. Uporabite
podstavek.
Potek odstranitve kolesa
F Z orodjem 3 z vsakega vijaka odstranite pokrovčke (odvisno od različice).
F

V
ijake odvijte samo s ključem za
odstranitev kolesa 1 .
Uporaba:
-

d
vigalko uporabljajte samo za
dviganje vozila,
-

u
porabljajte samo dvigalko, ki je
nameščena v vozilu.
Dvigalko lahko uporabljate samo za
zamenjavo poškodovane pnevmatike.
Dvigalka ne potrebuje vzdrževanja.
V primeru okvare

191
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015
F Postavite noge dvigalke 2 na tla in se prepričajte, da je dvigalka nameščena
pod eno izmed sprednjih dvižnih mest A
ali zadnjih dvižnih mest B na podvozju,
najbližje kolesu, ki ga menjate. F
D vigalko
2 razprite tako, da bo njena glava v stiku z dvižnim mestom A ali B ; mesto naslona na
vozilo A ali B se mora dobto vsidrati v srednji del glave dvigalke.
F

D
vignite vozilo za toliko, da je med kolesom in tlemi dovolj prostora za namestitev rezervnega
kolesa, ki ni predrto.
Poskrbite, da bo dvigalka stabilno nameščena. Če so tla drseča ali vgrezljiva, dvigalka
lahko spodrsne ali se ugrezne - nevarnost za poškodbe!
Dvigalko namestite samo na mesta naslona A ali B pod vozilom in se ob tem prepričajte, da
je mesto naslona vozila osredinjeno na glavo dvigalke. V nasprotnem primeru lahko pride
do poškodb vozila in/ali ugreznitve dvigalke - nevarnost za poškodbe!
8
V primeru okvare

192
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

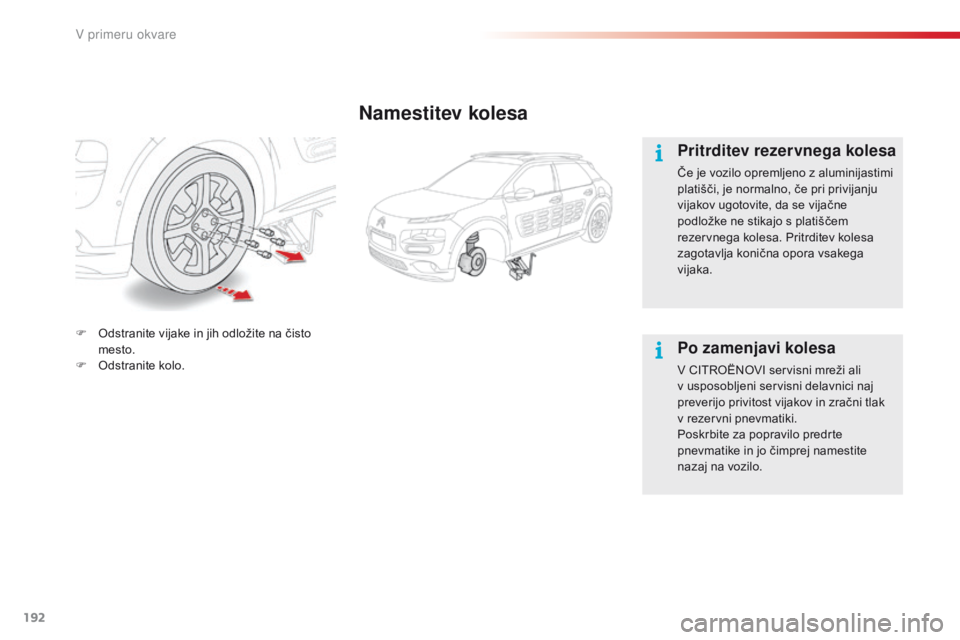

Namestitev kolesa
Pritrditev rezervnega kolesa
Če je vozilo opremljeno z aluminijastimi
platišči, je normalno, če pri privijanju
vijakov ugotovite, da se vijačne
podložke ne stikajo s platiščem
rezervnega kolesa. Pritrditev kolesa
zagotavlja konična opora vsakega
vijaka.
Po zamenjavi kolesa
V CITROËNOVI servisni mreži ali
v usposobljeni servisni delavnici naj
preverijo privitost vijakov in zračni tlak
v rezervni pnevmatiki.
Poskrbite za popravilo predrte
pnevmatike in jo čimprej namestite
nazaj na vozilo.
F

O

dstranite vijake in jih odložite na čisto
mesto.
F
O
dstranite kolo.
V primeru okvare

193
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

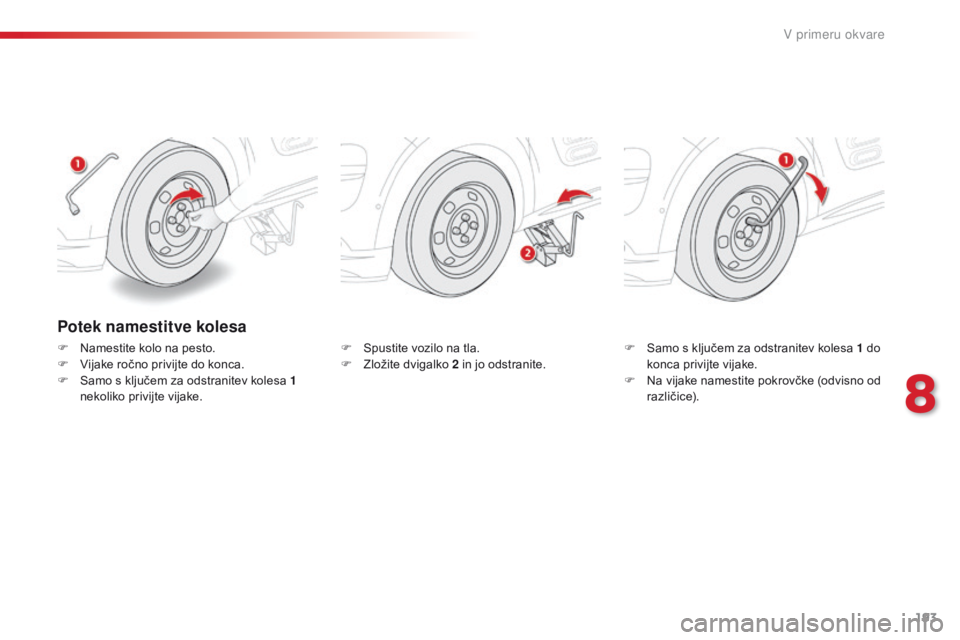

Potek namestitve kolesa
F Namestite kolo na pesto.
F V ijake ročno privijte do konca.
F

S
amo s ključem za odstranitev kolesa 1
nekoliko privijte vijake. F
S pustite vozilo na tla.
F Z ložite dvigalko 2 in jo odstranite. F
S amo s ključem za odstranitev kolesa 1 do
konca privijte vijake.
F

N
a vijake namestite pokrovčke (odvisno od
r a z l i č i c e).
8
V primeru okvare

194
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

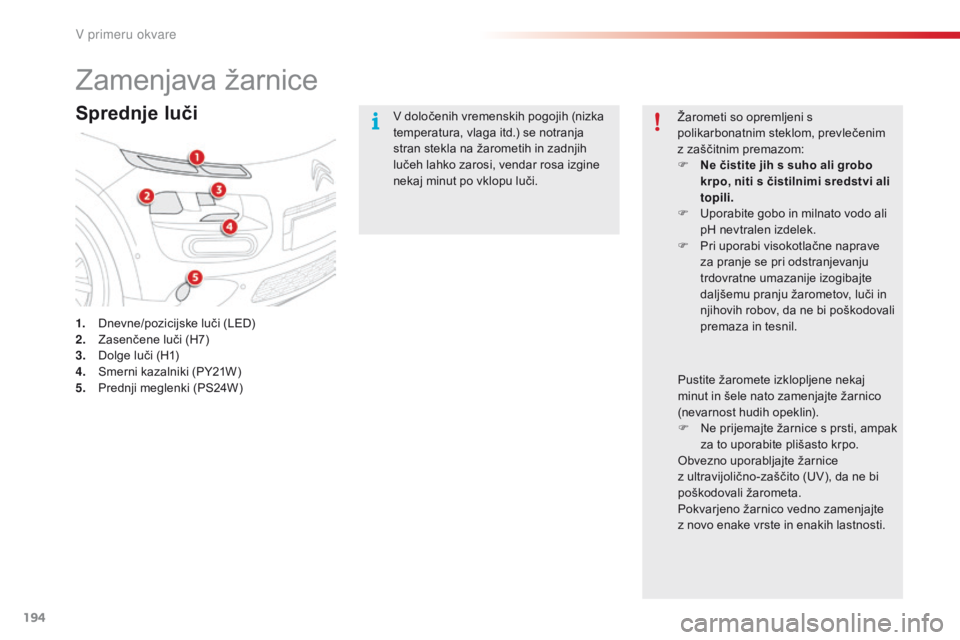

Zamenjava žarnice
Sprednje luči
1. Dnevne/pozicijske luči (LED)
2. Zasenčene luči (H7)
3.
D

olge luči (H1)
4.
S

merni kazalniki (PY21W)
5.
P

rednji meglenki (PS24W) V določenih vremenskih pogojih (nizka
temperatura, vlaga itd.) se notranja
stran stekla na žarometih in zadnjih
lučeh lahko zarosi, vendar rosa izgine
nekaj minut po vklopu luči.
Žarometi so opremljeni s
polikarbonatnim steklom, prevlečenim
z zaščitnim premazom:
F
N
e čistite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi ali
topili.
F
U
porabite gobo in milnato vodo ali
pH nevtralen izdelek.
F
P
ri uporabi visokotlačne naprave
za pranje se pri odstranjevanju
trdovratne umazanije izogibajte
daljšemu pranju žarometov, luči in
njihovih robov, da ne bi poškodovali
premaza in tesnil.
Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žarnico
(nevarnost hudih opeklin).
F

N
e prijemajte žarnice s prsti, ampak
za to uporabite plišasto krpo.
Obvezno uporabljajte žarnice
z ultravijolično-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zamenjajte
z novo enake vrste in enakih lastnosti.
V primeru okvare

195
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

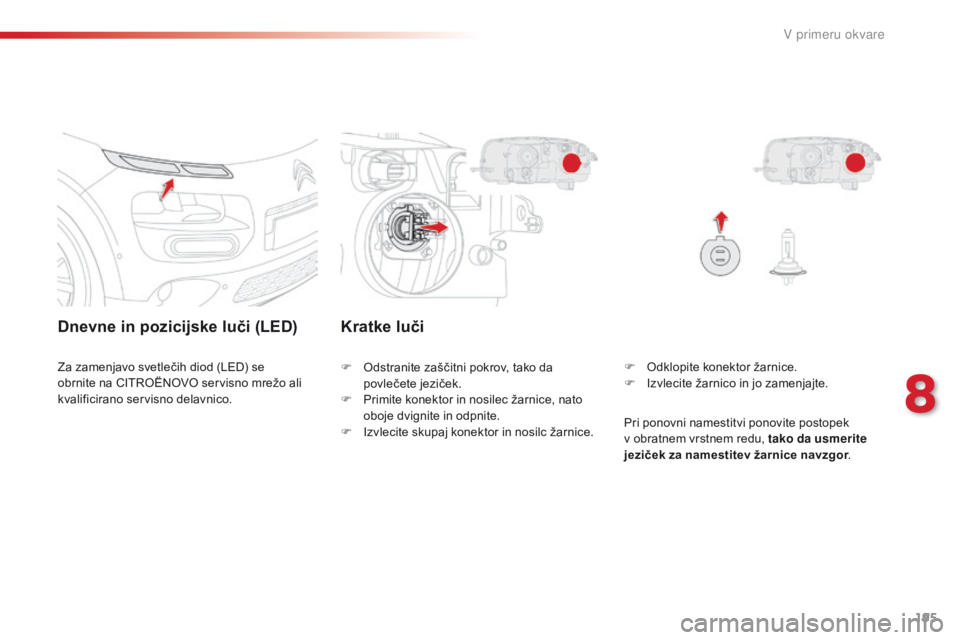

Dnevne in pozicijske luči (LED)
Za zamenjavo svetlečih diod (LED) se
obrnite na CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico.F
O dklopite konektor žarnice.
F

I
zvlecite žarnico in jo zamenjajte.
Kratke luči
F Odstranite zaščitni pokrov, tako da povlečete jeziček.
F

P
rimite konektor in nosilec žarnice, nato
oboje dvignite in odpnite.
F

I
zvlecite skupaj konektor in nosilc žarnice. Pri ponovni namestitvi ponovite postopek
v
obratnem vrstnem redu, tako da usmerite
jeziček za namestitev žarnice navzgor .
8
V primeru okvare

196
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

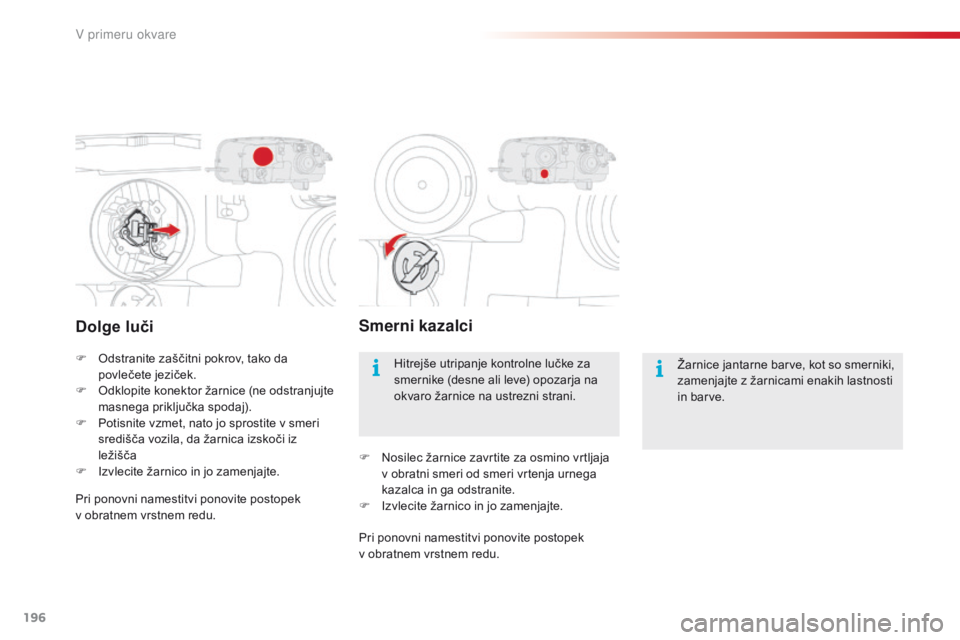

Dolge luči
F Odstranite zaščitni pokrov, tako da povlečete jeziček.
F

O
dklopite konektor žarnice (ne odstranjujte
masnega priključka spodaj).
F

P
otisnite vzmet, nato jo sprostite v smeri
središča vozila, da žarnica izskoči iz
ležišča
F

I
zvlecite žarnico in jo zamenjajte.
Smerni kazalci
Žarnice jantarne barve, kot so smerniki,
zamenjajte z žarnicami enakih lastnosti
in barve.
Hitrejše utripanje kontrolne lučke za
smernike (desne ali leve) opozarja na
okvaro žarnice na ustrezni strani.
F

N

osilec žarnice zavrtite za osmino vrtljaja
v obratni smeri od smeri vrtenja urnega
kazalca in ga odstranite.
F

I

zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek
v

obratnem vrstnem redu. Pri ponovni namestitvi ponovite postopek
v

obratnem vrstnem redu.
V primeru okvare

197
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

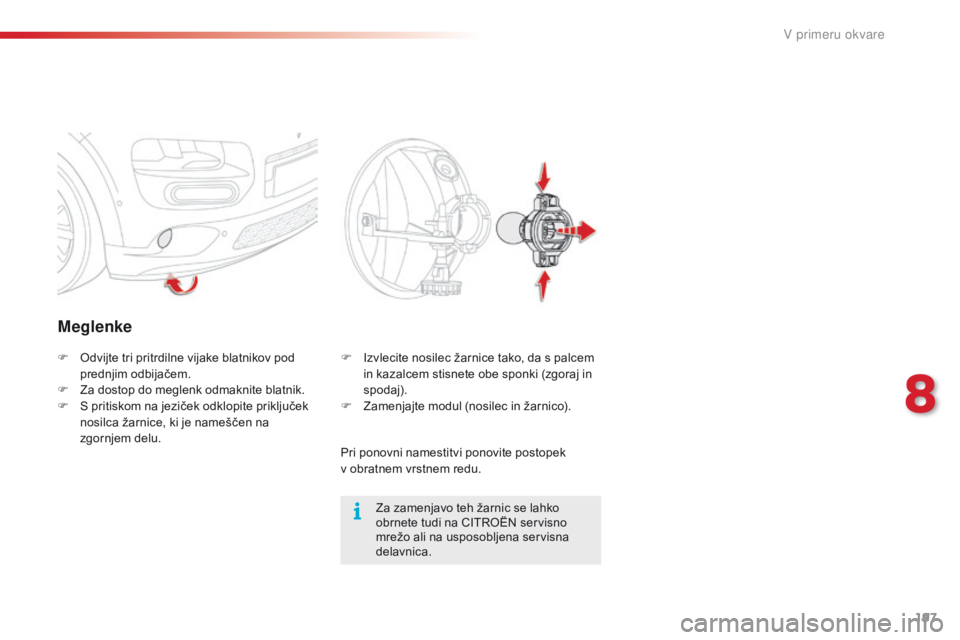

Meglenke
Za zamenjavo teh žarnic se lahko
obrnete tudi na CITROËN servisno
mrežo ali na usposobljena servisna
delavnica.
F

O

dvijte tri pritrdilne vijake blatnikov pod
prednjim odbijačem.
F

Z

a dostop do meglenk odmaknite blatnik.
F

S p

ritiskom na jeziček odklopite priključek
nosilca žarnice, ki je nameščen na
zgornjem delu. F

I

zvlecite nosilec žarnice tako, da s palcem
in kazalcem stisnete obe sponki (zgoraj in
spodaj).
F

Z

amenjajte modul (nosilec in žarnico).
Pri ponovni namestitvi ponovite postopek
v

obratnem vrstnem redu.
8
V primeru okvare

198
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

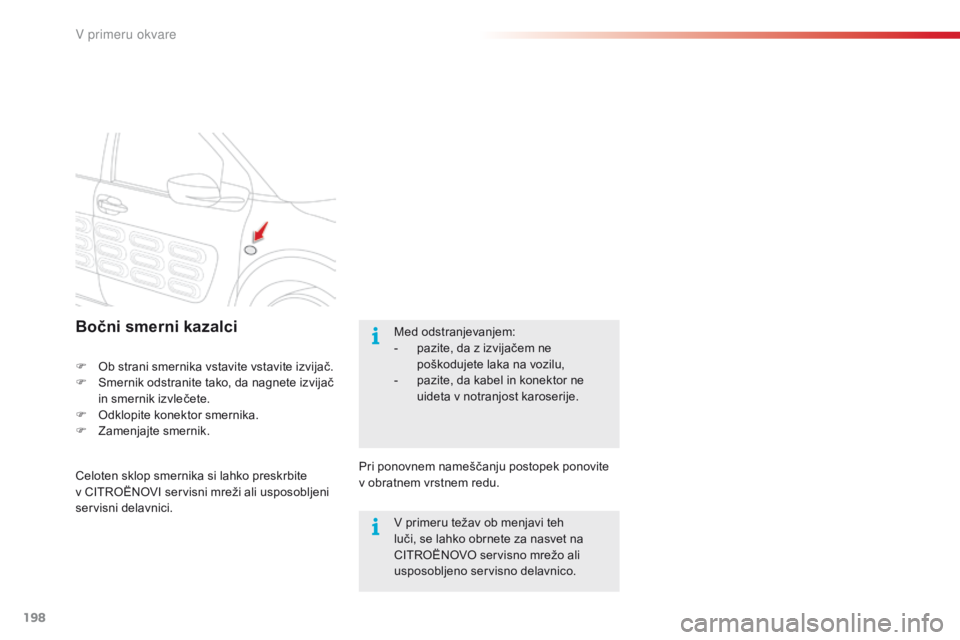

Bočni smerni kazalci
F Ob strani smernika vstavite vstavite izvijač.
F S mernik odstranite tako, da nagnete izvijač
in smernik izvlečete.
F

O
dklopite konektor smernika.
F

Z
amenjajte smernik.
Celoten sklop smernika si lahko preskrbite
v CITROËNOVI servisni mreži ali usposobljeni
servisni delavnici. Pri ponovnem nameščanju postopek ponovite
v obratnem vrstnem redu.Med odstranjevanjem:
-

p
azite, da z izvijačem ne
poškodujete laka na vozilu,
- p azite, da kabel in konektor ne
uideta v notranjost karoserije.
V primeru težav ob menjavi teh
luči, se lahko obrnete za nasvet na
CITROËNOVO servisno mrežo ali
usposobljeno servisno delavnico.
