Nivo hladilne tekočine
Nivo hladilne tekočine se mora
nahajati blizu oznake MA XI in je ne
sme nikoli preseči.
Ker je krogotok hladilne tekočine pod pritiskom,
izključite kontakt in počakajte vsaj eno uro,
preden se lotite posega.
Pred nevarnostjo opeklin se zavarujte tako, da
odvijete čep le za dva vrtljaja, da se zniža tlak
tekočine. Ko se dovolj zniža, odstranite čep in
dolijte hladilno tekočino.
Menjava
Hladilne tekočine ni potrebno obnavljati. Po ustavitvi motorja se lahko vklopi
ventilator; pazite, da se vanj ne zatakne
kakšen predmet ali oblačilo .
Ko je motor ogret, temperaturo hladilne
tekočine uravnava ventilator hladilnika motorja.
Značilnosti
Uporabljajte tekočino, ki jo priporoča
proizvajalec vozila.
Značilnosti
Za čimbolj učinkovito čiščenje in preprečevanje
zmrzovanja tekočini ne dodajajte vode.
V zimskih razmerah se priporoča uporaba
tekočine z dodatkom etilnega alkohola ali
metanola.
Nivo tekočine za pranje stekel
Tekočino dolijte takoj, ko je to potrebno.
Dolivanje
Aditiv morajo obvezno in hitro doliti v
CITROËNOVi servisni mreži ali v kvalificirani
servisni delavnici.
Nivo aditiva (dizelski motor
s filtrom trdnih delcev)
Na najnižji nivo aditiva v posodi
opozarja ta kontrolna lučka, ki Ne izpostavljajte kože dolgotrajnejšemu
stiku z izrabljenim motornim oljem in
drugimi tekočinami.
Večina teh tekočin je škodljivih za
zdravje in so zelo korozivne.
Olja in drugih izrabljenih tekočin ne
izlivajte v kanalizacijo ali v zemljo.
Izrabljeno motorno olje zlijte v
posebne kontejnerje, ki jih boste našli
v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
Izrabljene tekočine
zasveti, sočasno se oglasi zvočni signal in
prikaže sporočilo za prenizek nivo aditiva filtra
trdnih delcev.
7
Praktične informacije

170
C4-cactus_sl_Chap07_info-pratiques_ed01-2015

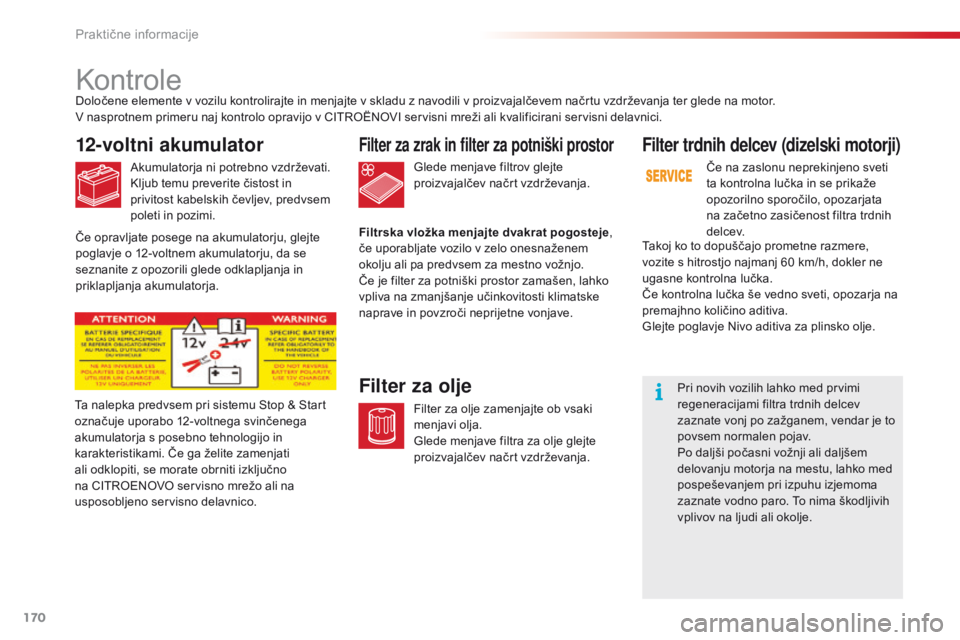

Kontrole
12-voltni akumulator
Akumulatorja ni potrebno vzdrževati.
Kljub temu preverite čistost in
privitost kabelskih čevljev, predvsem
poleti in pozimi.Glede menjave filtrov glejte
proizvajalčev načrt vzdrževanja.
Filter za zrak in filter za potniški prostor
Filter za olje zamenjajte ob vsaki
menjavi olja.
Glede menjave filtra za olje glejte
proizvajalčev načrt vzdrževanja.
Filter za olje
Ta nalepka predvsem pri sistemu Stop & Start
označuje uporabo 12-voltnega svinčenega
akumulatorja s posebno tehnologijo in
karakteristikami. Če ga želite zamenjati
ali odklopiti, se morate obrniti izključno
na CITROENOVO servisno mrežo ali na
usposobljeno servisno delavnico.Določene elemente v vozilu kontrolirajte in menjajte v skladu z navodili v proizvajalčevem načrtu vzdrževanja ter glede na motor.
V nasprotnem primeru naj kontrolo opravijo v CITROËNOVI servisni mreži ali kvalificirani servisni delavnici.
Filtrska vložka menjajte dvakrat pogosteje,
če uporabljate vozilo v zelo onesnaženem
okolju ali pa predvsem za mestno vožnjo.
Če je filter za potniški prostor zamašen, lahko
vpliva na zmanjšanje učinkovitosti klimatske
naprave in povzroči neprijetne vonjave.
Filter trdnih delcev (dizelski motorji)
Če na zaslonu neprekinjeno sveti
ta kontrolna lučka in se prikaže
opozorilno sporočilo, opozarjata
na začetno zasičenost filtra trdnih
delcev.
Takoj ko to dopuščajo prometne razmere,
vozite s hitrostjo najmanj 60 km/h, dokler ne
ugasne kontrolna lučka.
Če kontrolna lučka še vedno sveti, opozarja na
premajhno količino aditiva.
Glejte poglavje Nivo aditiva za plinsko olje.
Pri novih vozilih lahko med prvimi
regeneracijami filtra trdnih delcev
zaznate vonj po zažganem, vendar je to
povsem normalen pojav.
Po daljši počasni vožnji ali daljšem
delovanju motorja na mestu, lahko med
pospeševanjem pri izpuhu izjemoma
zaznate vodno paro. To nima škodljivih
vplivov na ljudi ali okolje.
Če opravljate posege na akumulatorju, glejte
poglavje o 12-voltnem akumulatorju, da se
seznanite z opozorili glede odklapljanja in
priklapljanja akumulatorja.
Praktične informacije

171
C4-cactus_sl_Chap07_info-pratiques_ed01-2015
Obraba zavornih ploščic je odvisna
od načina vožnje, še posebno pri
vozilih, ki se uporabljajo predvsem
za mestno vožnjo in kratke razdalje.
Zavorne ploščice
Za vse informacije glede obrabe
zavornih diskov se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Obraba zavornih
diskovUporabljajte samo izdelke, ki jih
priporoča CITROËN, ali izdelke enake
kakovosti in enakih lastnosti.
CITROËN izbira in ponuja posebej
izbrane izdelke za optimalno delovanje
tako pomembnih sklopov kot je zavorni
sistem.
Po pranju vozila se lahko pojavi
vlaga (ali pozimi zmrzal) na zavornih
ploščičah ali zavornih kolutih, zato se
lahko poslabša učinkovitost zaviranja.
Večkrat poskušajte blago zavirati in

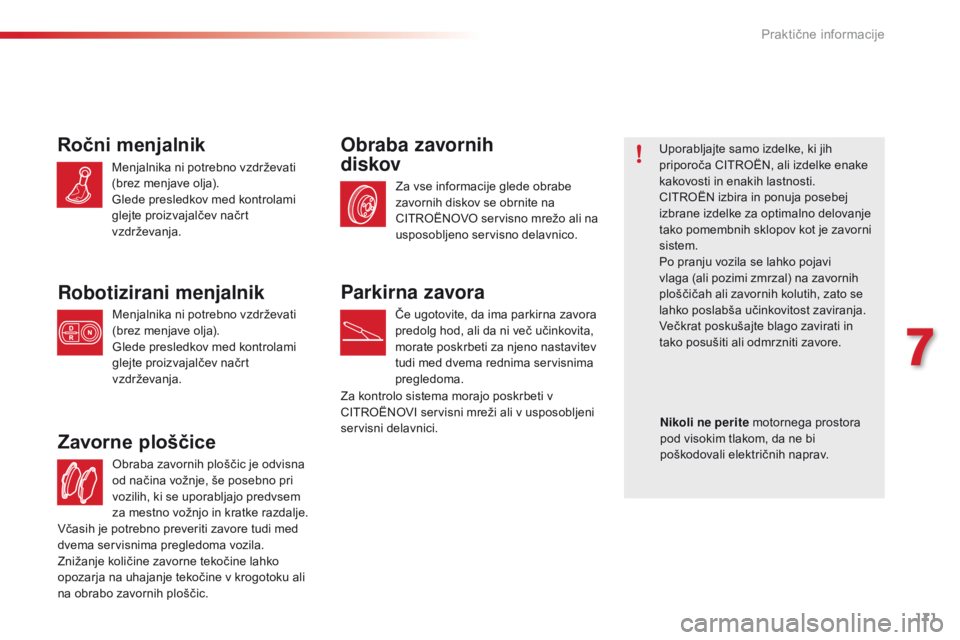

tako posušiti ali odmrzniti zavore.Ročni menjalnik
Menjalnika ni potrebno vzdrževati
(brez menjave olja).
Glede presledkov med kontrolami
glejte proizvajalčev načrt
vzdrževanja.
Robotizirani menjalnik
Menjalnika ni potrebno vzdrževati
(brez menjave olja).
Glede presledkov med kontrolami
glejte proizvajalčev načrt
vzdrževanja.
Parkirna zavora
Če ugotovite, da ima parkirna zavora
predolg hod, ali da ni več učinkovita,
morate poskrbeti za njeno nastavitev
tudi med dvema rednima servisnima
pregledoma.
Za kontrolo sistema morajo poskrbeti v
CITROËNOVI servisni mreži ali v usposobljeni
servisni delavnici. Nikoli ne perite motornega prostora
pod visokim tlakom, da ne bi
poškodovali električnih naprav.
Včasih je potrebno preveriti zavore tudi med
dvema servisnima pregledoma vozila.
Znižanje količine zavorne tekočine lahko
opozarja na uhajanje tekočine v krogotoku ali
na obrabo zavornih ploščic.
7
Praktične informacije

172
C4-cactus_sl_Chap07_info-pratiques_ed01-2015

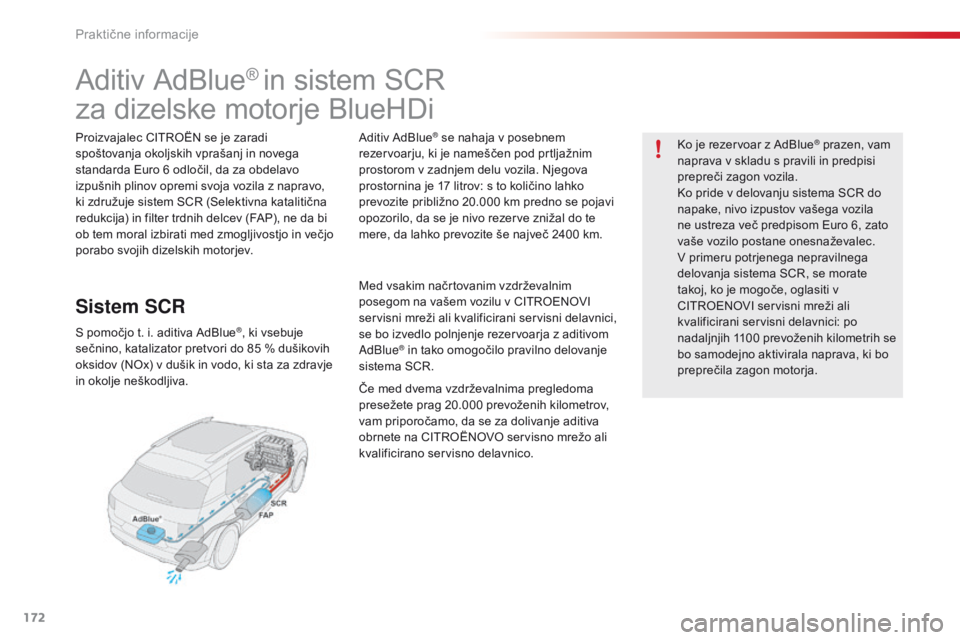

Aditiv AdBlue® in sistem SCR
za dizelske motorje BlueHDi
Proizvajalec CITROËN se je zaradi
spoštovanja okoljskih vprašanj in novega
standarda Euro 6 odločil, da za obdelavo
izpušnih plinov opremi svoja vozila z napravo,
ki združuje sistem SCR (Selektivna katalitična
redukcija) in filter trdnih delcev (FAP), ne da bi
ob tem moral izbirati med zmogljivostjo in večjo
porabo svojih dizelskih motorjev.
Sistem SCR
S pomočjo t. i. aditiva AdBlue®, ki vsebuje
sečnino, katalizator pretvori do 85 % dušikovih
oksidov (NOx) v dušik in vodo, ki sta za zdravje
in okolje neškodljiva. Ko je rezervoar z AdBlue
® prazen, vam
naprava v skladu s pravili in predpisi
prepreči zagon vozila.
Ko pride v delovanju sistema SCR do
napake, nivo izpustov vašega vozila
ne ustreza več predpisom Euro 6, zato
vaše vozilo postane onesnaževalec.
V primeru potrjenega nepravilnega
delovanja sistema SCR, se morate
takoj, ko je mogoče, oglasiti v
CITROENOVI servisni mreži ali
kvalificirani servisni delavnici: po
nadaljnjih 1100 prevoženih kilometrih se
bo samodejno aktivirala naprava, ki bo
preprečila zagon motorja.
Aditiv AdBlue® se nahaja v posebnem
rezervoarju, ki je nameščen pod prtljažnim
prostorom v zadnjem delu vozila. Njegova
prostornina je 17
litrov: s to količino lahko
prevozite približno 20.000
km predno se pojavi
opozorilo, da se je nivo rezerve znižal do te
mere, da lahko prevozite še največ 2400
km.
Med vsakim načrtovanim vzdrževalnim
posegom na vašem vozilu v CITROENOVI
servisni mreži ali kvalificirani servisni delavnici,
se bo izvedlo polnjenje rezervoarja z aditivom
AdBlue
® in tako omogočilo pravilno delovanje
sistema SCR.
Če med dvema vzdrževalnima pregledoma
presežete prag 20.000 prevoženih kilometrov,
vam priporočamo, da se za dolivanje aditiva
obrnete na CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico.
Praktične informacije

173
C4-cactus_sl_Chap07_info-pratiques_ed01-2015

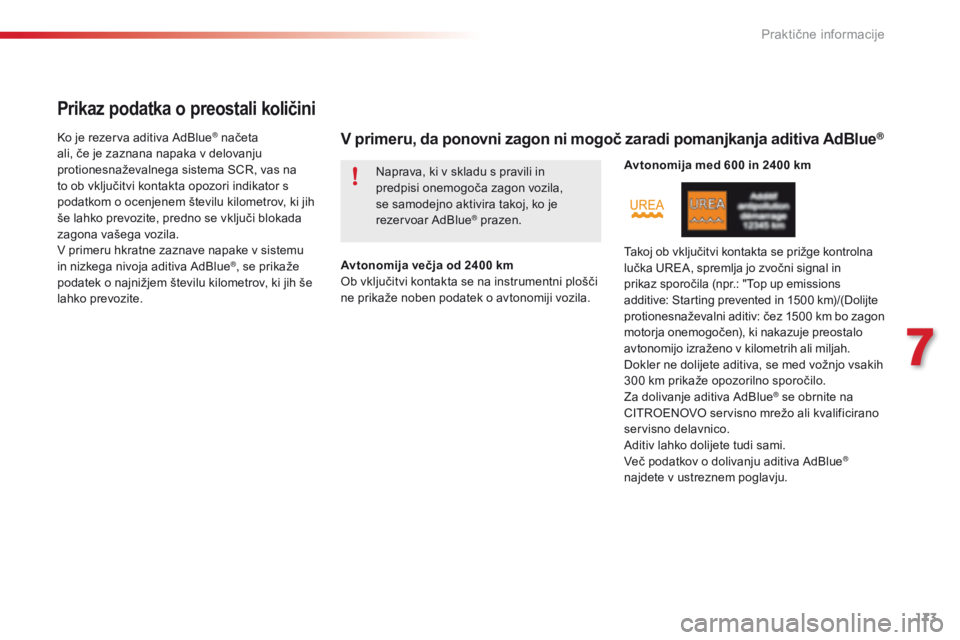

Prikaz podatka o preostali količini
Ko je rezerva aditiva AdBlue® načeta
ali, če je zaznana napaka v delovanju
protionesnaževalnega sistema SCR, vas na
to ob vključitvi kontakta opozori indikator s
podatkom o ocenjenem številu kilometrov, ki jih
še lahko prevozite, predno se vključi blokada
zagona vašega vozila.
V primeru hkratne zaznave napake v sistemu
in nizkega nivoja aditiva AdBlue
®, se prikaže
podatek o najnižjem številu kilometrov, ki jih še
lahko prevozite. Avtonomija večja od 2400
km
Ob vključitvi kontakta se na instrumentni plošči
ne prikaže noben podatek o avtonomiji vozila. Naprava, ki v skladu s pravili in
predpisi onemogoča zagon vozila,
se samodejno aktivira takoj, ko je
rezervoar AdBlue
® prazen.
V primeru, da ponovni zagon ni mogoč zaradi pomanjkanja aditiva AdBlue®
Avtonomija med 600 in 2400 km
Takoj ob vključitvi kontakta se prižge kontrolna
lučka UREA, spremlja jo zvočni signal in
prikaz sporočila (npr.: "Top up emissions
additive: Starting prevented in 1500 km)/(Dolijte
protionesnaževalni aditiv: čez 1500 km bo zagon
motorja onemogočen), ki nakazuje preostalo
avtonomijo izraženo v kilometrih ali miljah.
Dokler ne dolijete aditiva, se med vožnjo vsakih
300 km prikaže opozorilno sporočilo.
Za dolivanje aditiva AdBlue
® se obrnite na
CITROENOVO servisno mrežo ali kvalificirano
servisno delavnico.
Aditiv lahko dolijete tudi sami.
Več podatkov o dolivanju aditiva AdBlue
®
najdete v ustreznem poglavju.
7
Praktične informacije

174
C4-cactus_sl_Chap07_info-pratiques_ed01-2015

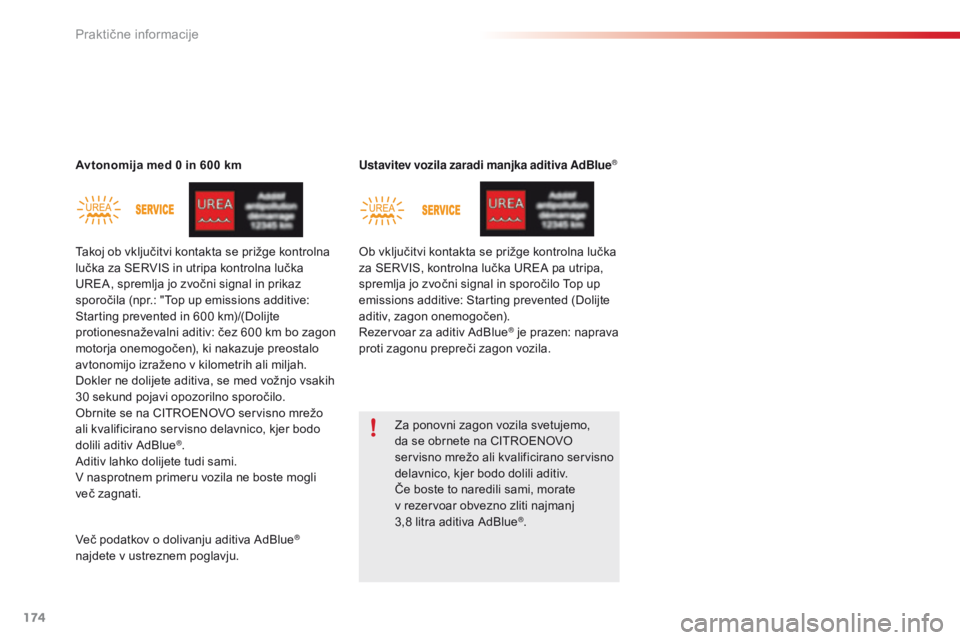

Avtonomija med 0 in 600 kmUstavitev vozila zaradi manjka aditiva AdBlue®
Za ponovni zagon vozila svetujemo,
da se obrnete na CITROENOVO
servisno mrežo ali kvalificirano servisno
delavnico, kjer bodo dolili aditiv.
Če boste to naredili sami, morate
v
rezervoar obvezno zliti najmanj
3,8
litra aditiva AdBlue
®.
Takoj ob vključitvi kontakta se prižge kontrolna
lučka za SERVIS in utripa kontrolna lučka
UREA, spremlja jo zvočni signal in prikaz
sporočila (npr.: "Top up emissions additive:
Starting prevented in 600 km)/(Dolijte
protionesnaževalni aditiv: čez 600 km bo zagon
motorja onemogočen), ki nakazuje preostalo
avtonomijo izraženo v kilometrih ali miljah.
Dokler ne dolijete aditiva, se med vožnjo vsakih
30 sekund pojavi opozorilno sporočilo.
Obrnite se na CITROENOVO servisno mrežo
ali kvalificirano servisno delavnico, kjer bodo
dolili aditiv AdBlue
®.
Aditiv lahko dolijete tudi sami.
V nasprotnem primeru vozila ne boste mogli
več zagnati. Ob vključitvi kontakta se prižge kontrolna lučka
za SERVIS, kontrolna lučka UREA pa utripa,
spremlja jo zvočni signal in sporočilo Top up
emissions additive: Starting prevented (Dolijte
aditiv, zagon onemogočen).
Rezervoar za aditiv AdBlue
® je prazen: naprava
proti zagonu prepreči zagon vozila.
Več podatkov o dolivanju aditiva AdBlue
®
najdete v ustreznem poglavju.
Praktične informacije

175
C4-cactus_sl_Chap07_info-pratiques_ed01-2015

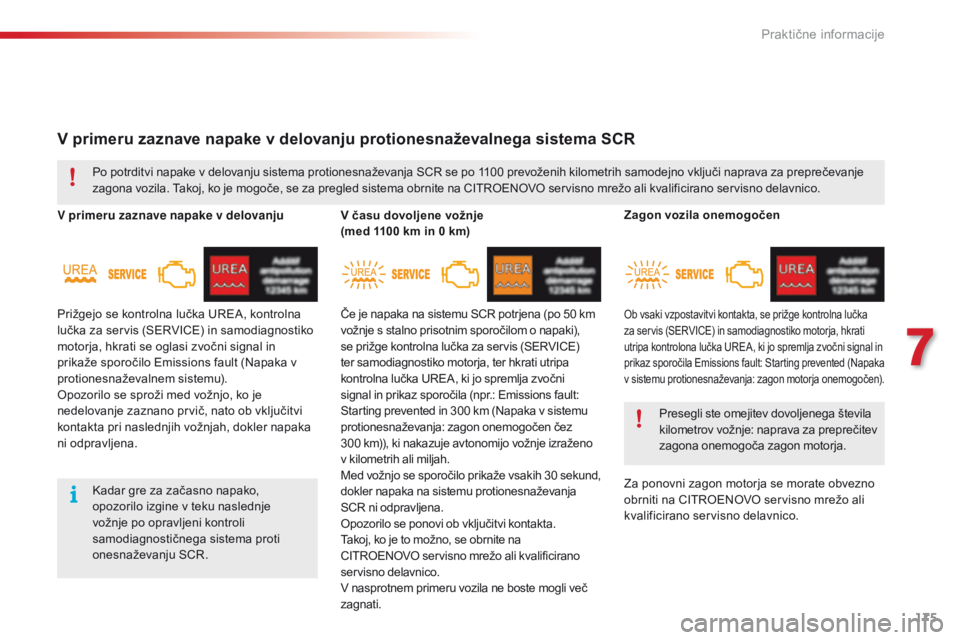

V primeru zaznave napake v delovanju protionesnaževalnega sistema SCR
V primeru zaznave napake v delovanjuV času dovoljene vožnje
(med 1100
km in 0 km)
Po potrditvi napake v delovanju sistema protionesnaževanja SCR se po 1100
prevoženih kilometrih samodejno vključi naprava za preprečevanje
zagona vozila. Takoj, ko je mogoče, se za pregled sistema obrnite na CITROENOVO servisno mrežo ali kvalificirano servisno delavnico.
Kadar gre za začasno napako,
opozorilo izgine v teku naslednje
vožnje po opravljeni kontroli
samodiagnostičnega sistema proti
onesnaževanju SCR.
Prižgejo se kontrolna lučka UREA, kontrolna
lučka za servis (SERVICE) in samodiagnostiko
motorja, hkrati se oglasi zvočni signal in
prikaže sporočilo Emissions fault (Napaka v
protionesnaževalnem sistemu).
Opozorilo se sproži med vožnjo, ko je
nedelovanje zaznano prvič, nato ob vključitvi
kontakta pri naslednjih vožnjah, dokler napaka
ni odpravljena.
Če je napaka na sistemu SCR potrjena (po 50
km
vožnje s stalno prisotnim sporočilom o napaki),
se prižge kontrolna lučka za servis (SERVICE)
ter samodiagnostiko motorja, ter hkrati utripa
kontrolna lučka UREA, ki jo spremlja zvočni
signal in prikaz sporočila (npr.: Emissions fault:
Starting prevented in 300
km (Napaka v sistemu
protionesnaževanja: zagon onemogočen čez
300
km)), ki nakazuje avtonomijo vožnje izraženo
v kilometrih ali miljah.
Med vožnjo se sporočilo prikaže vsakih 30


sekund,
dokler napaka na sistemu protionesnaževanja
SCR ni odpravljena.
Opozorilo se ponovi ob vključitvi kontakta.
Takoj, ko je to možno, se obrnite na
CITROENOVO servisno mrežo ali kvalificirano
servisno delavnico.
V nasprotnem primeru vozila ne boste mogli več
zagnati. Zagon vozila onemogočen
Za ponovni zagon motorja se morate obvezno
obrniti na CITROENOVO servisno mrežo ali
kvalificirano servisno delavnico.
Presegli ste omejitev dovoljenega števila
kilometrov vožnje: naprava za preprečitev
zagona onemogoča zagon motorja.
Ob vsaki vzpostavitvi kontakta, se prižge kontrolna lučka
za servis (SERVICE) in samodiagnostiko motorja, hkrati
utripa kontrolona lučka UREA, ki jo spremlja zvočni signal in
prikaz sporočila Emissions fault: Starting prevented (Napaka
v sistemu protionesnaževanja: zagon motorja onemogočen).
7
Praktične informacije

176
C4-cactus_sl_Chap07_info-pratiques_ed01-2015
Zamrznitev aditiva AdBlue®
Aditiv AdBlue® pri zunanji temperaturi
nižji od -11°C zmrzne.
Del sistema SCR je tudi naprava za
ogrevanje rezervoarja AdBlue
®, kar
omogoča vožnjo pri zelo hladnih
temperaturah.

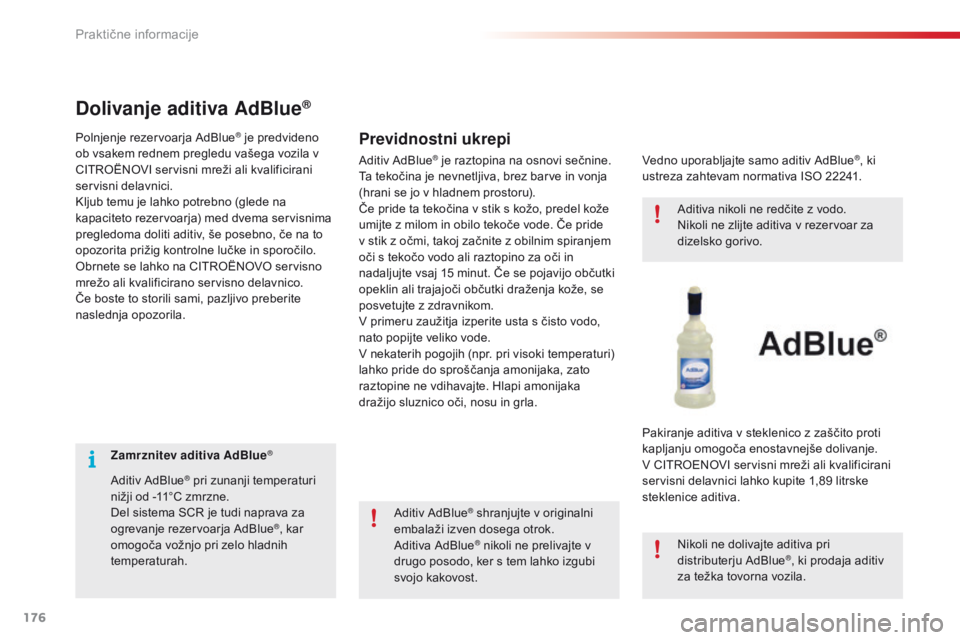

Dolivanje aditiva AdBlue®
Previdnostni ukrepiPolnjenje rezervoarja AdBlue® je predvideno
ob vsakem rednem pregledu vašega vozila v
CITROËNOVI servisni mreži ali kvalificirani
servisni delavnici.
Kljub temu je lahko potrebno (glede na
kapaciteto rezervoarja) med dvema servisnima
pregledoma doliti aditiv, še posebno, če na to
opozorita prižig kontrolne lučke in sporočilo.
Obrnete se lahko na CITROËNOVO servisno
mrežo ali kvalificirano servisno delavnico.
Če boste to storili sami, pazljivo preberite
naslednja opozorila.
Aditiv AdBlue
® shranjujte v originalni
embalaži izven dosega otrok.
Aditiva AdBlue
® nikoli ne prelivajte v
drugo posodo, ker s tem lahko izgubi
svojo kakovost. Aditiva nikoli ne redčite z vodo.
Nikoli ne zlijte aditiva v rezervoar za
dizelsko gorivo.
Nikoli ne dolivajte aditiva pri
distributerju AdBlue®, ki prodaja aditiv
za težka tovorna vozila.
Vedno uporabljajte samo aditiv AdBlue
®, ki
ustreza zahtevam normativa ISO 22241.
Pakiranje aditiva v steklenico z zaščito proti
kapljanju omogoča enostavnejše dolivanje.
V

CITROENOVI servisni mreži ali kvalificirani
servisni delavnici lahko kupite 1,89 litrske
steklenice aditiva.
Aditiv AdBlue® je raztopina na osnovi sečnine.
Ta tekočina je nevnetljiva, brez barve in vonja
(hrani se jo v hladnem prostoru).
Če pride ta tekočina v stik s kožo, predel kože
umijte z milom in obilo tekoče vode. Če pride
v stik z očmi, takoj začnite z obilnim spiranjem
oči s tekočo vodo ali raztopino za oči in
nadaljujte vsaj 15 minut. Če se pojavijo občutki
opeklin ali trajajoči občutki draženja kože, se
posvetujte z zdravnikom.
V primeru zaužitja izperite usta s čisto vodo,
nato popijte veliko vode.
V nekaterih pogojih (npr. pri visoki temperaturi)
lahko pride do sproščanja amonijaka, zato
raztopine ne vdihavajte. Hlapi amonijaka
dražijo sluznico oči, nosu in grla.
Praktične informacije

177
C4-cactus_sl_Chap07_info-pratiques_ed01-2015

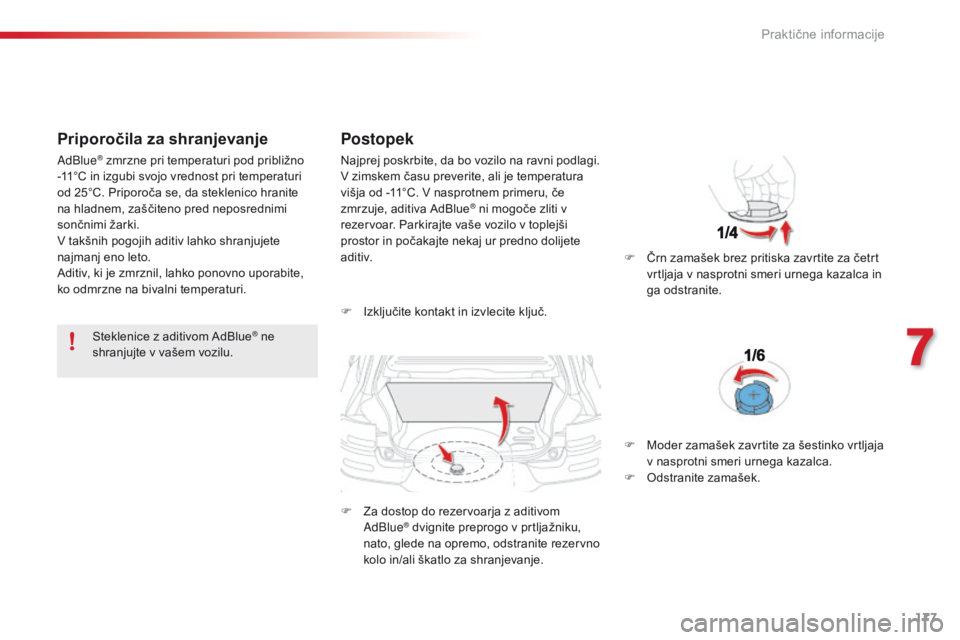

Priporočila za shranjevanje
Steklenice z aditivom AdBlue® ne
shranjujte v vašem vozilu.
Postopek
F Izključite kontakt in izvlecite ključ.
F

Z
a dostop do rezervoarja z aditivom
AdBlue
® dvignite preprogo v prtljažniku,
nato, glede na opremo, odstranite rezervno
kolo in/ali škatlo za shranjevanje. F

Č
rn zamašek brez pritiska zavrtite za četrt
vrtljaja v nasprotni smeri urnega kazalca in
ga odstranite.
AdBlue
® zmrzne pri temperaturi pod približno
-11°C in izgubi svojo vrednost pri temperaturi
od 25°C. Priporoča se, da steklenico hranite
na hladnem, zaščiteno pred neposrednimi
sončnimi žarki.
V takšnih pogojih aditiv lahko shranjujete
najmanj eno leto.
Aditiv, ki je zmrznil, lahko ponovno uporabite,
ko odmrzne na bivalni temperaturi. Najprej poskrbite, da bo vozilo na ravni podlagi.
V zimskem času preverite, ali je temperatura
višja od -11°C. V nasprotnem primeru, če
zmrzuje, aditiva AdBlue
® ni mogoče zliti v
rezervoar. Parkirajte vaše vozilo v toplejši
prostor in počakajte nekaj ur predno dolijete
a d i t i v.
F

M
oder zamašek zavrtite za šestinko vrtljaja
v nasprotni smeri urnega kazalca.
F

O
dstranite zamašek.
7
Praktične informacije

178
C4-cactus_sl_Chap07_info-pratiques_ed01-2015

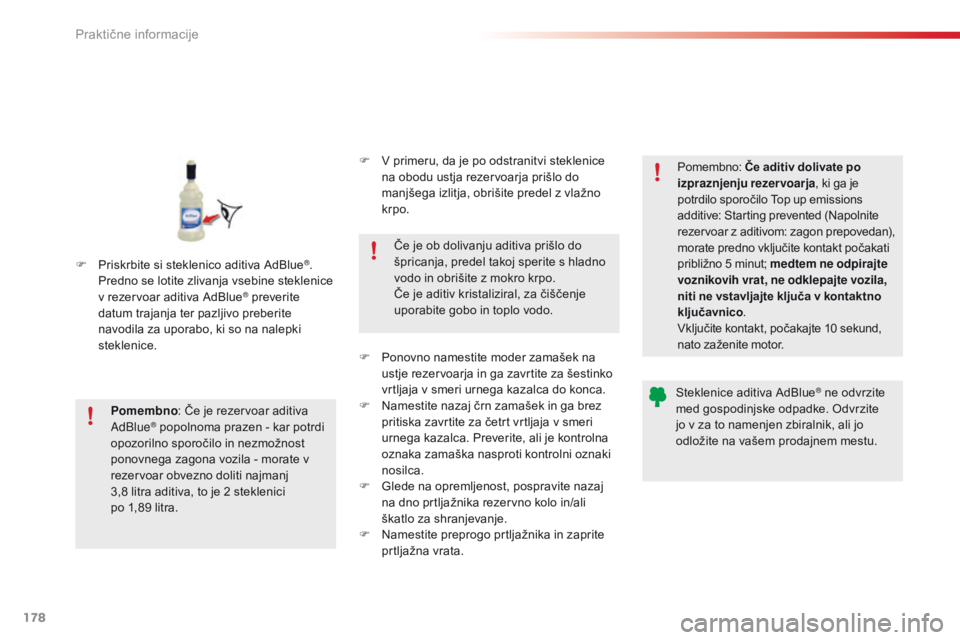

F Priskrbite si steklenico aditiva AdBlue®.
Predno se lotite zlivanja vsebine steklenice
v rezervoar aditiva AdBlue
® preverite
datum trajanja ter pazljivo preberite
navodila za uporabo, ki so na nalepki
steklenice.
Pomembno : Če je rezervoar aditiva
AdBlue
® popolnoma prazen - kar potrdi
opozorilno sporočilo in nezmožnost
ponovnega zagona vozila - morate v
rezervoar obvezno doliti najmanj
3,8 litra aditiva, to je 2 steklenici
po 1,89 litra. Če je ob dolivanju aditiva prišlo do
špricanja, predel takoj sperite s hladno
vodo in obrišite z mokro krpo.
Če je aditiv kristaliziral, za čiščenje
uporabite gobo in toplo vodo.
Pomembno:
Če aditiv dolivate po
izpraznjenju rezervoarja , ki ga je
potrdilo sporočilo Top up emissions
additive: Starting prevented (Napolnite
rezervoar z aditivom: zagon prepovedan),
morate predno vključite kontakt počakati
približno 5 minut; medtem ne odpirajte
voznikovih vrat, ne odklepajte vozila,
niti ne vstavljajte ključa v kontaktno
ključavnico .
Vključite kontakt, počakajte 10 sekund,
nato zaženite motor.
Steklenice aditiva AdBlue
® ne odvrzite
med gospodinjske odpadke. Odvrzite
jo v za to namenjen zbiralnik, ali jo
odložite na vašem prodajnem mestu.
F

V p

rimeru, da je po odstranitvi steklenice
na obodu ustja rezervoarja prišlo do
manjšega izlitja, obrišite predel z vlažno
krpo.
F

P

onovno namestite moder zamašek na
ustje rezervoarja in ga zavrtite za šestinko
vrtljaja v smeri urnega kazalca do konca.
F
N
amestite nazaj črn zamašek in ga brez
pritiska zavrtite za četrt vrtljaja v smeri
urnega kazalca. Preverite, ali je kontrolna
oznaka zamaška nasproti kontrolni oznaki
nosilca.
F

G

lede na opremljenost, pospravite nazaj
na dno prtljažnika rezervno kolo in/ali
škatlo za shranjevanje.
F

N

amestite preprogo prtljažnika in zaprite
prtljažna vrata.
Praktične informacije
