CITROEN C4 CACTUS 2016 Navodila Za Uporabo (in Slovenian)

199
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015
1. Pozicijske luči (W5W)
2. Zavorne luči (P21W)
3.
S

merni kazalniki (PY21W)
4.
M

eglenke ali luči za vzvratno vožnjo
(P21W )

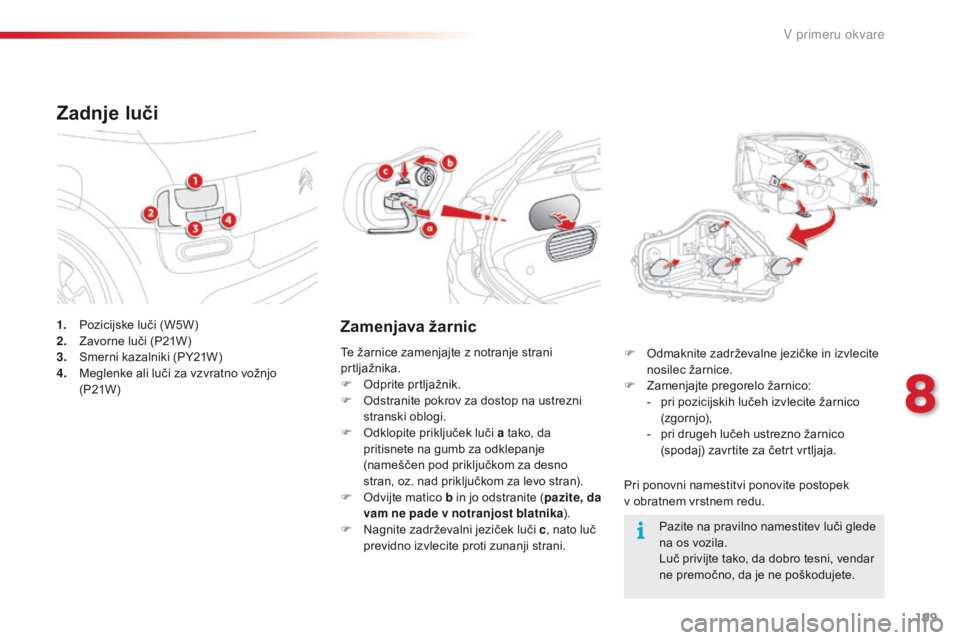

Zadnje luči
Zamenjava žarnic
Pri ponovni namestitvi ponovite postopek
v obratnem vrstnem redu.
F

O
dmaknite zadrževalne jezičke in izvlecite
nosilec žarnice.
F
Z
amenjajte pregorelo žarnico:
-
p
ri pozicijskih lučeh izvlecite žarnico
(zgornjo),
-
p
ri drugeh lučeh ustrezno žarnico
(spodaj) zavrtite za četrt vrtljaja.
Te žarnice zamenjajte z notranje strani
prtljažnika.
F

O

dprite prtljažnik.
F

O

dstranite pokrov za dostop na ustrezni
stranski oblogi.
F

O

dklopite priključek luči a tako, da
pritisnete na gumb za odklepanje
(nameščen pod priključkom za desno
stran, oz. nad priključkom za levo stran).
F
O
dvijte matico b in jo odstranite ( pazite, da
vam ne pade v notranjost blatnika ).
F

N

agnite zadrževalni jeziček luči c, nato luč
previdno izvlecite proti zunanji strani. Pazite na pravilno namestitev luči glede
na os vozila.
Luč privijte tako, da dobro tesni, vendar
ne premočno, da je ne poškodujete.
8
V primeru okvare

200
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

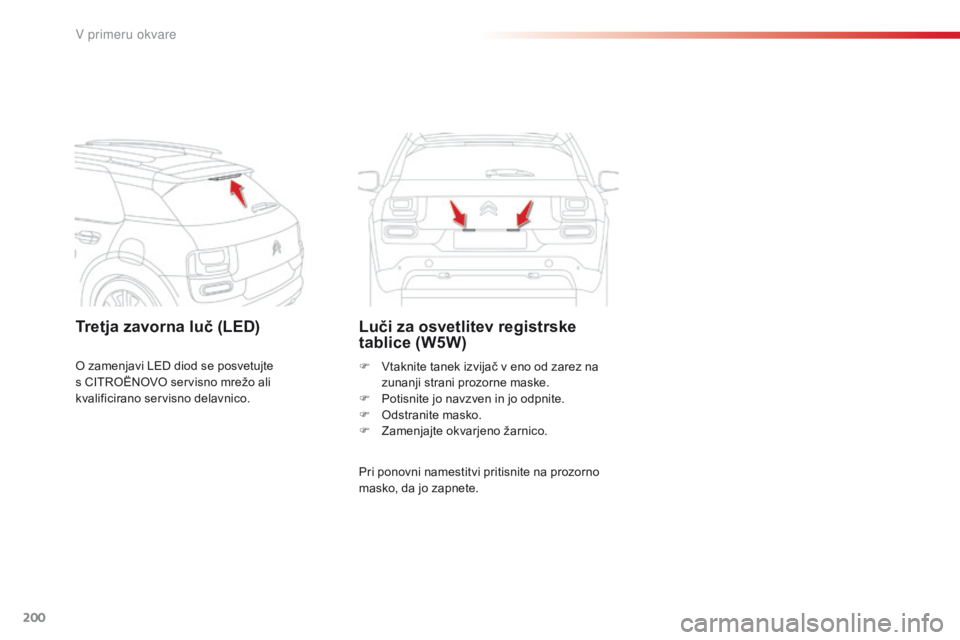

Tretja zavorna luč (LED)Luči za osvetlitev registrske
tablice (W5W)
Pri ponovni namestitvi pritisnite na prozorno
masko, da jo zapnete. F
V
taknite tanek izvijač v eno od zarez na
zunanji strani prozorne maske.
F
P
otisnite jo navzven in jo odpnite.
F
O
dstranite masko.
F
Z
amenjajte okvarjeno žarnico.
O zamenjavi LED diod se posvetujte
s

CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico.
V

201
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015
F S pomočjo tankega ploščatega izvijača odpnite obrobo stopne luči.
F

I
zvlecite pokvarjeno žarnico in jo
zamenjajte.
F

N
amestite obrobo stropne luči nazaj in jo
pravilno zapnite.

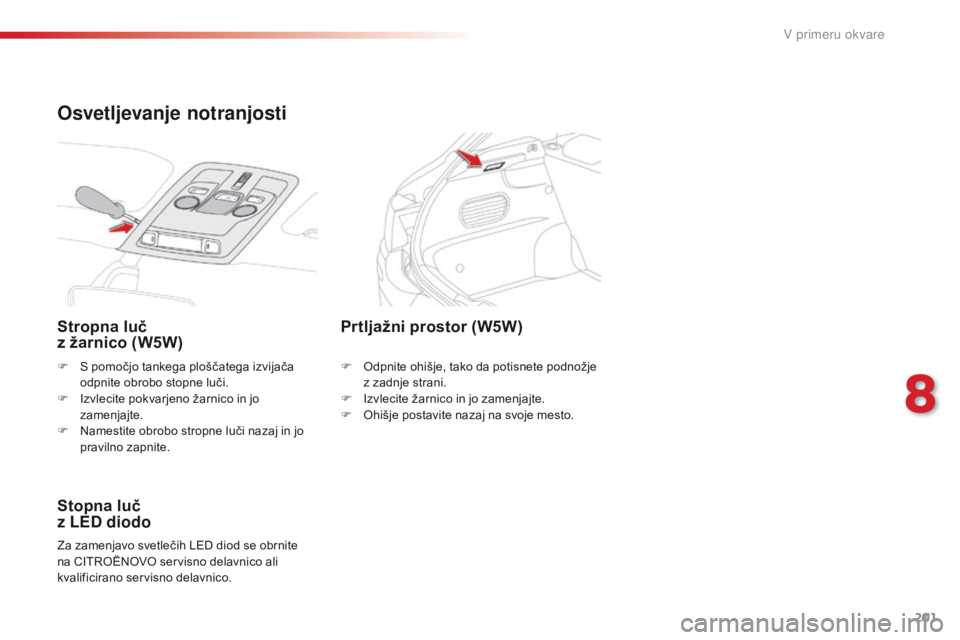

Stropna luč
z žarnico (W5W)
Stopna luč
z LED diodo
Za zamenjavo svetlečih LED diod se obrnite
na CITROËNOVO servisno delavnico ali
kvalificirano servisno delavnico.
Prtljažni prostor (W5W)
F Odpnite ohišje, tako da potisnete podnožje z zadnje strani.
F

I
zvlecite žarnico in jo zamenjajte.
F

O
hišje postavite nazaj na svoje mesto.
Osvetljevanje notranjosti
8
V primeru okvare

202
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

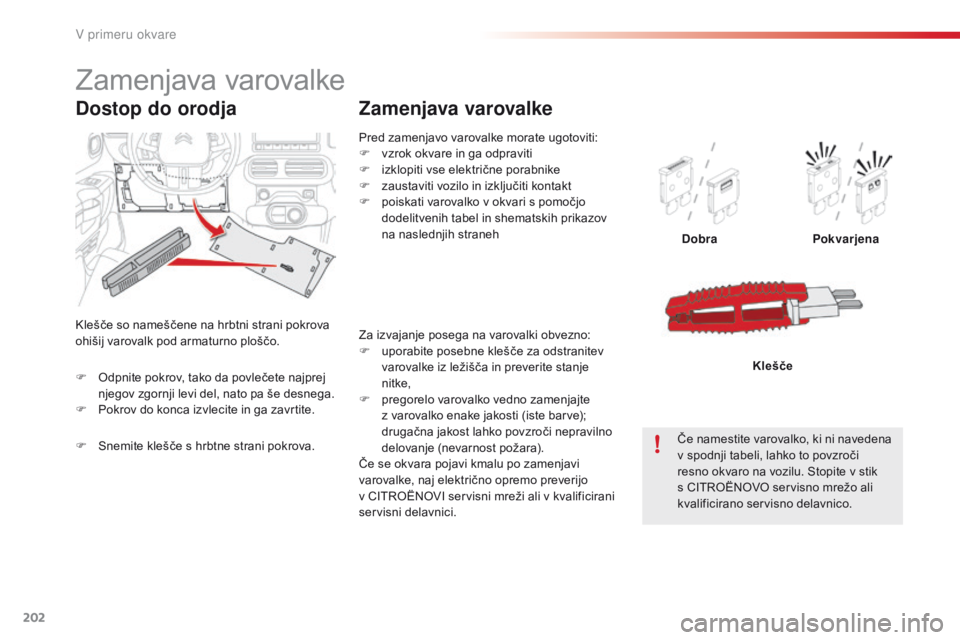

Pred zamenjavo varovalke morate ugotoviti:
F v zrok okvare in ga odpraviti
F

i
zklopiti vse električne porabnike
F

z
austaviti vozilo in izključiti kontakt
F

p
oiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh
Zamenjava varovalke
Dobra Pokvarjena
Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico. Klešče
Zamenjava varovalke
Klešče so nameščene na hrbtni strani pokrova
ohišij varovalk pod armaturno ploščo.
Dostop do orodja
Za izvajanje posega na varovalki obvezno:
F
u porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,
F

p
regorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo preverijo
v CITROËNOVI servisni mreži ali v kvalificirani
servisni delavnici.
F

O

dpnite pokrov, tako da povlečete najprej
njegov zgornji levi del, nato pa še desnega.
F

P

okrov do konca izvlecite in ga zavrtite.
F

S

nemite klešče s hrbtne strani pokrova.
V primeru okvare

203
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

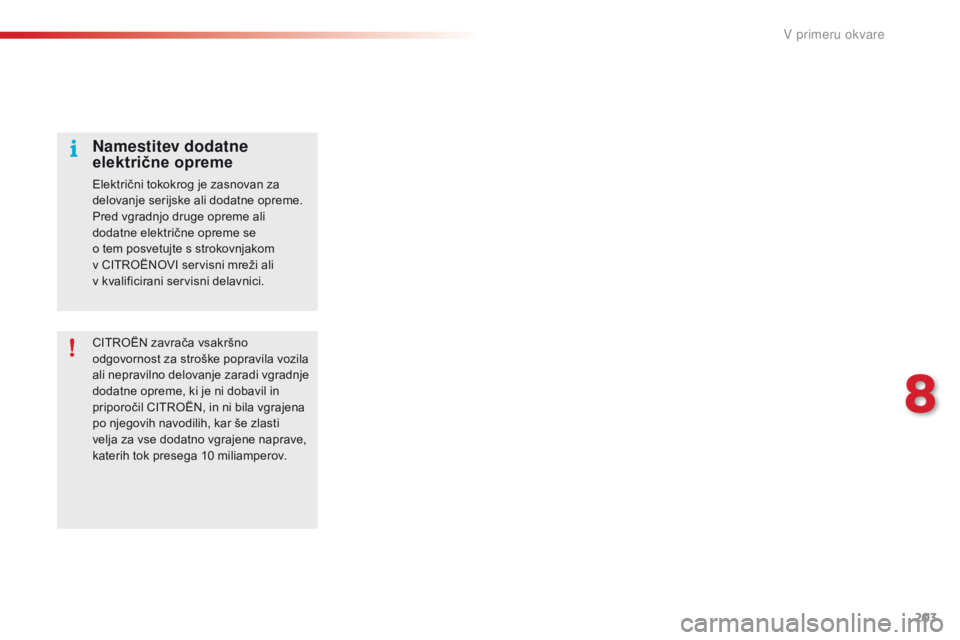

CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.
Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se
o tem posvetujte s strokovnjakom
v CITROËNOVI servisni mreži ali
v
kvalificirani servisni delavnici.
8
V primeru okvare

204
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

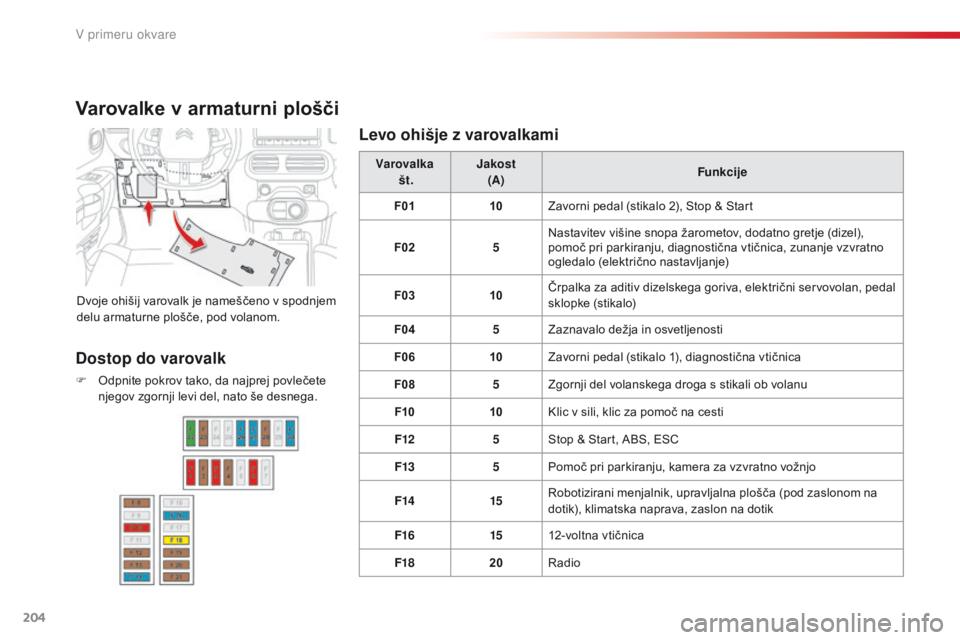

Varovalke v armaturni plošči
Dvoje ohišij varovalk je nameščeno v spodnjem
delu armaturne plošče, pod volanom.Varovalka

št. Jakost
(A) Funkcije
F01 10Zavorni pedal (stikalo 2), Stop & Start
F02 5Nastavitev višine snopa žarometov, dodatno gretje (dizel),
pomoč pri parkiranju, diagnostična vtičnica, zunanje vzvratno
ogledalo (električno nastavljanje)
F03 10Črpalka za aditiv dizelskega goriva, električni servovolan, pedal
sklopke (stikalo)
F04 5Zaznavalo dežja in osvetljenosti
F06 10Zavorni pedal (stikalo 1), diagnostična vtičnica
F08 5Zgornji del volanskega droga s stikali ob volanu
F10 10Klic v sili, klic za pomoč na cesti
F12 5Stop & Start, ABS, ESC
F13 5Pomoč pri parkiranju, kamera za vzvratno vožnjo
F14 15Robotizirani menjalnik, upravljalna plošča (pod zaslonom na
dotik), klimatska naprava, zaslon na dotik
F16 1512-voltna vtičnica
F18 20Radio
Dostop do varovalk
F Odpnite pokrov tako, da najprej povlečete
njegov zgornji levi del, nato še desnega.
Levo ohišje z varovalkami
V primeru okvare

205
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

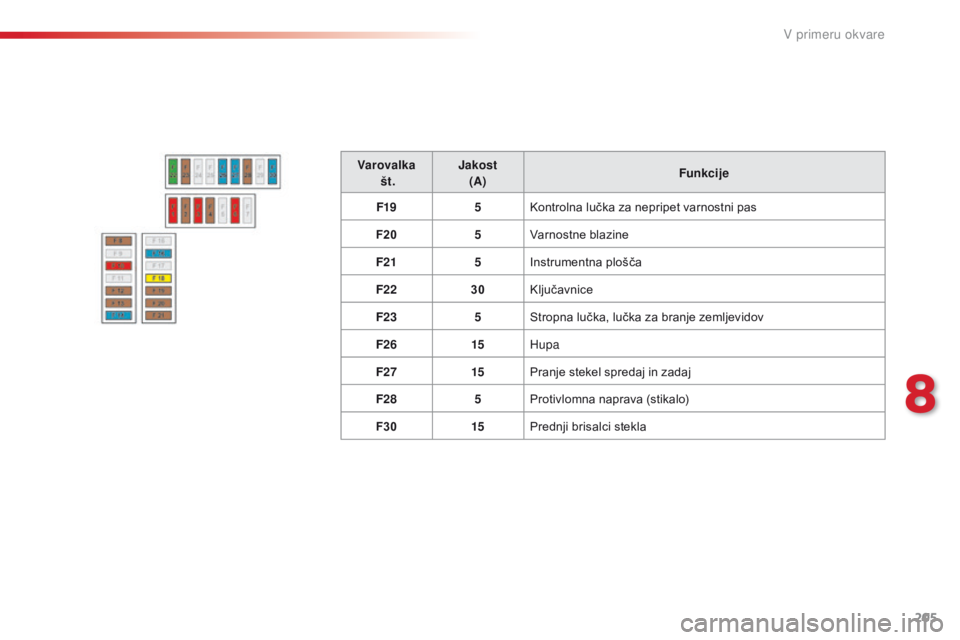

Varovalka
št. Jakost
(A) Funkcije
F19 5Kontrolna lučka za nepripet varnostni pas
F20 5Varnostne blazine
F21 5Instrumentna plošča
F22 30Ključavnice
F23 5Stropna lučka, lučka za branje zemljevidov
F26 15Hupa
F27 15Pranje stekel spredaj in zadaj
F28 5Protivlomna naprava (stikalo)
F30 15Prednji brisalci stekla
8
V primeru okvare

206
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

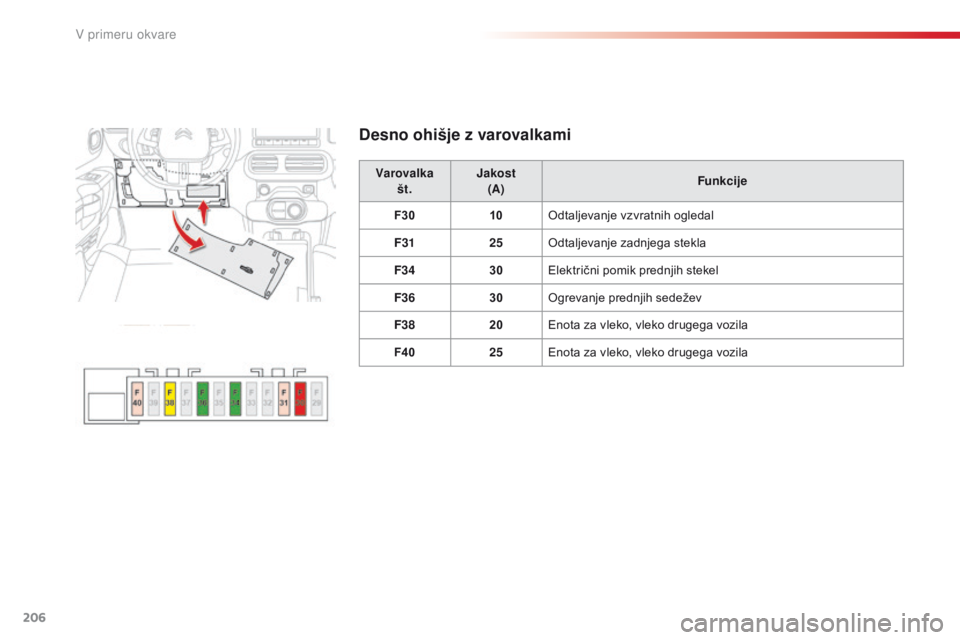

Desno ohišje z varovalkami
Varovalkašt. Jakost
(A) Funkcije
F30 10Odtaljevanje vzvratnih ogledal
F31 25Odtaljevanje zadnjega stekla
F34 30Električni pomik prednjih stekel
F36 30Ogrevanje prednjih sedežev
F38 20Enota za vleko, vleko drugega vozila
F40 25Enota za vleko, vleko drugega vozila
V primeru okvare

207
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015

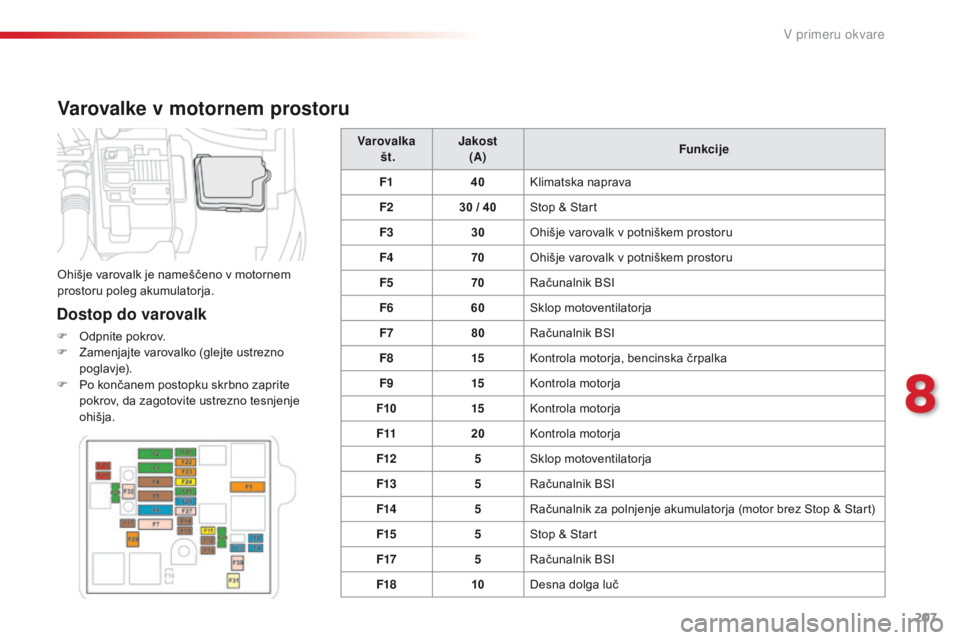

Varovalke v motornem prostoru
Dostop do varovalk
F Odpnite pokrov.
F Z amenjajte varovalko (glejte ustrezno
p o g l av j e).
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja. Varovalka
št. Jakost
(A) Funkcije
F1 40Klimatska naprava
F2 30 / 40
Stop & Start
F3 30Ohišje varovalk v potniškem prostoru
F4 70Ohišje varovalk v potniškem prostoru
F5 70Računalnik BSI
F6 60Sklop motoventilatorja
F7 80Računalnik BSI
F8 15Kontrola motorja, bencinska črpalka
F9 15Kontrola motorja
F10 15Kontrola motorja
F11 20Kontrola motorja
F12 5Sklop motoventilatorja
F13 5Računalnik BSI
F14 5Računalnik za polnjenje akumulatorja (motor brez Stop & Start)
F15 5Stop & Start
F17 5Računalnik BSI
F18 10Desna dolga luč
Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja.
8
V primeru okvare

208
C4-cactus_sl_Chap08_En-cas-de-panne_ed01-2015
Varovalka št. Jakost
(A) Funkcije
F19 10Leva dolga luč
F20 30Kontrola motorja
F21 30Zaganjalnik
F22 40Robotizirani menjalnik
F23 40ABS, ESC
F24 20ABS, ESC
F25 30Ohišje varovalk v potniškem prostoru
F26 15Robotizirani menjalnik
F27 25Računalnik BSI
F28 30Protionesnaževalni sistem dizelskega motorja (AdBlue
®).
F29 40Prednji brisalnik stekla
F30 80Enota za predgretje svečk
F31 100Dodatno gretje (dizelski motor)
F32 80Električni servovolan
V primeru okvare
