109
C4-cactus_hr_Chap05_securite_ed01-2015

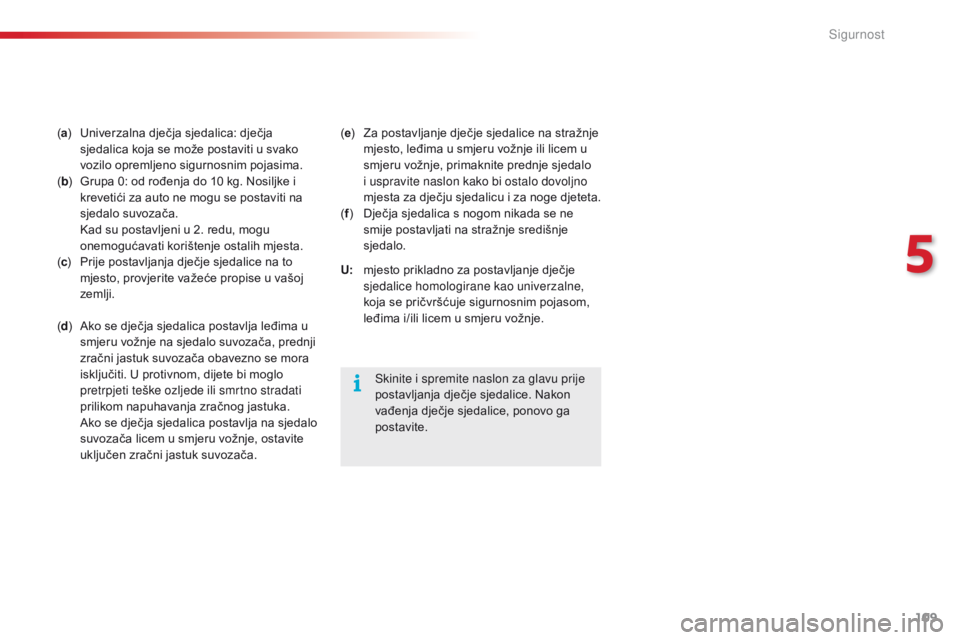

(a ) Univerzalna dječja sjedalica: dječja
sjedalica koja se može postaviti u svako
vozilo opremljeno sigurnosnim pojasima.
( b )

G
rupa 0: od rođenja do 10 kg. Nosiljke i
krevetići za auto ne mogu se postaviti na
sjedalo suvozača.
K

ad su postavljeni u 2. redu, mogu
onemogućavati korištenje ostalih mjesta.
( c )

P
rije postavljanja dječje sjedalice na to
mjesto, provjerite važeće propise u vašoj
zemlji.
Skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice. Nakon
vađenja dječje sjedalice, ponovo ga
postavite.
U:
m

jesto prikladno za postavljanje dječje
sjedalice homologirane kao univerzalne,
koja se pričvršćuje sigurnosnim pojasom,
leđima i/ili licem u smjeru vožnje.
( d )

A
ko se dječja sjedalica postavlja leđima u
smjeru vožnje na sjedalo suvozača, prednji
zračni jastuk suvozača obavezno se mora
isključiti. U protivnom, dijete bi moglo
pretrpjeti teške ozljede ili smrtno stradati
prilikom napuhavanja zračnog jastuka.
A

ko se dječja sjedalica postavlja na sjedalo
suvozača licem u smjeru vožnje, ostavite
uključen zračni jastuk suvozača. (
e ) Z a postavljanje dječje sjedalice na stražnje
mjesto, leđima u smjeru vožnje ili licem u
smjeru vožnje, primaknite prednje sjedalo
i uspravite naslon kako bi ostalo dovoljno
mjesta za dječju sjedalicu i za noge djeteta.
( f )

D
ječja sjedalica s nogom nikada se ne
smije postavljati na stražnje središnje
sjedalo.
5
Sigurnost

110
C4-cactus_hr_Chap05_securite_ed01-2015

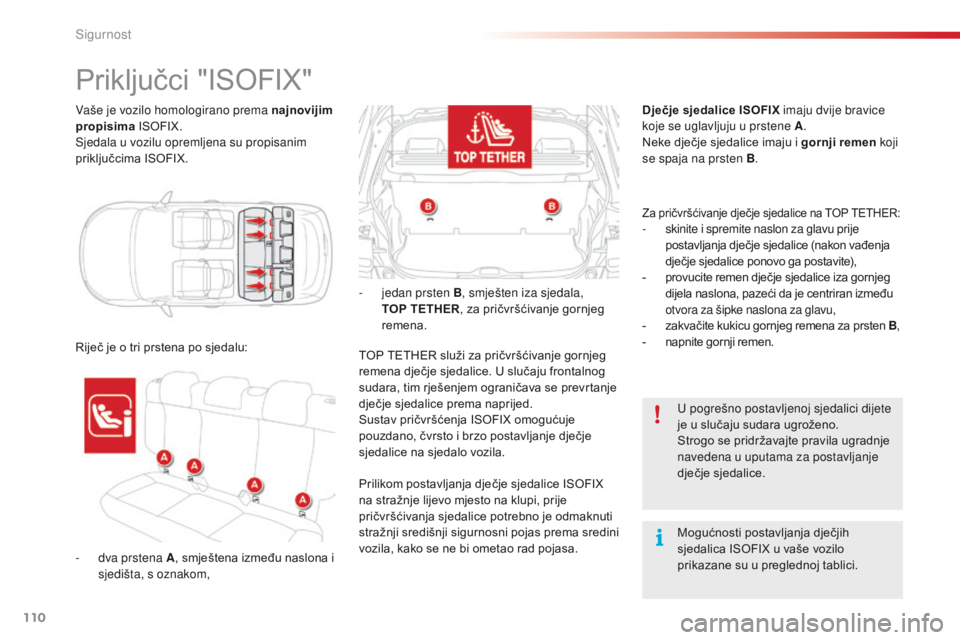

Vaše je vozilo homologirano prema najnovijim
propisima ISOFIX.
Sjedala u vozilu opremljena su propisanim
priključcima ISOFIX.
Priključci "ISOFIX"
Riječ je o tri prstena po sjedalu: -
j
edan prsten B, smješten iza sjedala,
TOP TETHER , za pričvršćivanje gornjeg
remena.
TOP TETHER služi za pričvršćivanje gornjeg
remena dječje sjedalice. U slučaju frontalnog
sudara, tim rješenjem ograničava se prevrtanje
dječje sjedalice prema naprijed.
Sustav pričvršćenja ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Mogućnosti postavljanja dječjih
sjedalica ISOFIX u vaše vozilo
prikazane su u preglednoj tablici. U pogrešno postavljenoj sjedalici dijete
je u slučaju sudara ugroženo.
Strogo se pridržavajte pravila ugradnje
navedena u uputama za postavljanje
dječje sjedalice.
Prilikom postavljanja dječje sjedalice ISOFIX
na stražnje lijevo mjesto na klupi, prije
pričvršćivanja sjedalice potrebno je odmaknuti
stražnji središnji sigurnosni pojas prema sredini
vozila, kako se ne bi ometao rad pojasa. Dječje sjedalice ISOFIX imaju dvije bravice
koje se uglavljuju u prstene A
.
Neke dječje sjedalice imaju i gornji remen koji
se spaja na prsten B .
Za pričvršćivanje dječje sjedalice na TOP TETHER:
- skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice (nakon vađenja
dječje sjedalice ponovo ga postavite),
-

p
rovucite remen dječje sjedalice iza gornjeg
dijela naslona, pazeći da je centriran između
otvora za šipke naslona za glavu,
-

z
akvačite kukicu gornjeg remena za prsten B ,
-

n
apnite gornji remen.
-

d

va prstena A , smještena između naslona i
sjedišta, s oznakom,
Sigurnost

111
C4-cactus_hr_Chap05_securite_ed01-2015

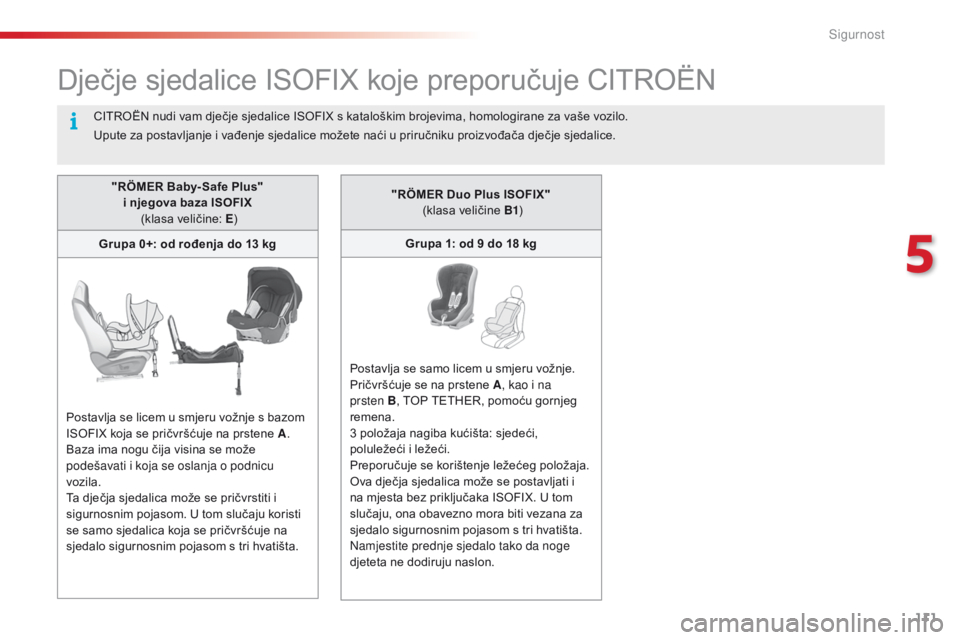

Dječje sjedalice ISOFIX koje preporučuje CITROËN
"RÖMER Baby- Safe Plus" i njegova baza ISOFIX (klasa veličine: E )
Grupa 0+: od rođenja do 13 kg
Postavlja se licem u smjeru vožnje s bazom
ISOFIX koja se pričvršćuje na prstene A .
Baza ima nogu čija visina se može
podešavati i koja se oslanja o podnicu
vozila.
Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi
se samo sjedalica koja se pričvršćuje na
sjedalo sigurnosnim pojasom s tri hvatišta. "RÖMER Duo Plus ISOFIX"
(klasa veličine B1 )
Grupa 1: od 9 do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se na prstene A , kao i na
prsten
B, TOP TETHER, pomoću gornjeg
remena.
3 položaja nagiba kućišta: sjedeći,
poluležeći i ležeći.
Preporučuje se korištenje ležećeg položaja.
Ova dječja sjedalica može se postavljati i
na mjesta bez priključaka ISOFIX. U tom
slučaju, ona obavezno mora biti vezana za
sjedalo sigurnosnim pojasom s tri hvatišta.
Namjestite prednje sjedalo tako da noge
djeteta ne dodiruju naslon.
CITROËN nudi vam dječje sjedalice ISOFIX s kataloškim brojevima, homologirane za vaše vozilo.
Upute za postavljanje i vađenje sjedalice možete naći u priručniku proizvođača dječje sjedalice.
5
Sigurnost

112
C4-cactus_hr_Chap05_securite_ed01-2015

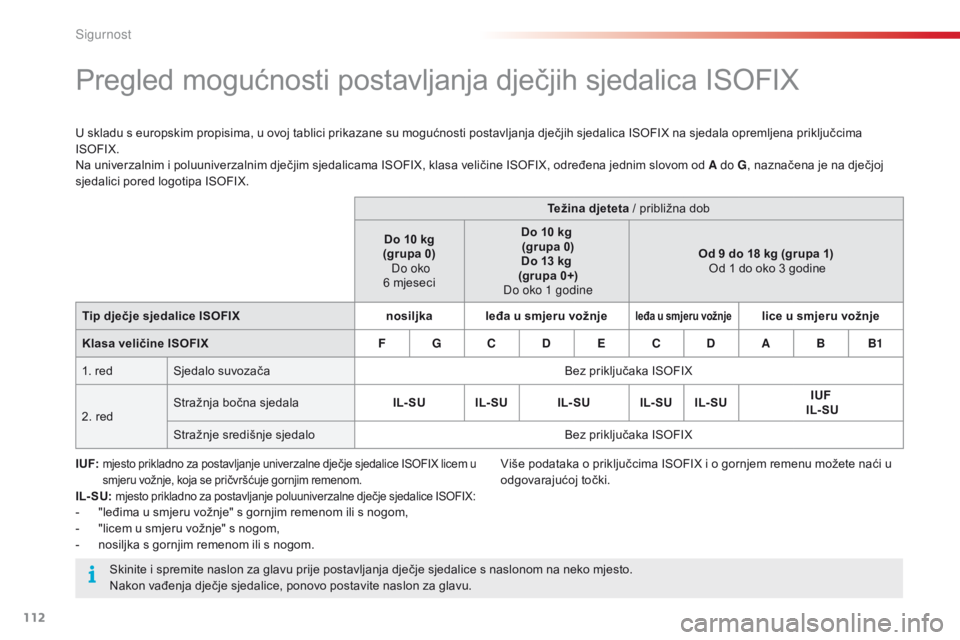

Pregled mogućnosti postavljanja dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G, naznačena je na dječjoj
sjedalici pored logotipa ISOFIX.
I UF:

mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem u
smjeru vožnje, koja se pričvršćuje gornjim remenom.
IL- SU: mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:- "leđima u smjeru vožnje" s gornjim remenom ili s nogom,
-
" licem u smjeru vožnje" s nogom,
-

n
osiljka s gornjim remenom ili s nogom. Težina djeteta / približna dob
Do 10 kg
(grupa 0) Do oko
6 mjeseci
Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do oko 1 godine Od 9 do 18 kg (grupa 1)
Od 1 do oko 3 godine
Tip dječje sjedalice ISOFIX nosiljkaleđa u smjeru vožnje
leđa u smjeru vožnjelice u smjeru vožnje
Klasa veličine ISOFIX F G C D E C D A B B1
1. red Sjedalo suvozača Bez priključaka ISOFIX
2. red Stražnja bočna sjedala
IL- SU IL- SU IL- SU IL- SU IL- SU IUF

IL- SU
Stražnje središnje sjedalo Bez priključaka ISOFIX
Skinite i spremite naslon za glavu prije postavljanja dječje sjedalice s naslonom na neko mjesto.
Nakon vađenja dječje sjedalice, ponovo postavite naslon za glavu. Više podataka o priključcima ISOFIX i o gornjem remenu možete naći u
odgovarajućoj točki.
Sigurnost

113
C4-cactus_hr_Chap05_securite_ed01-2015

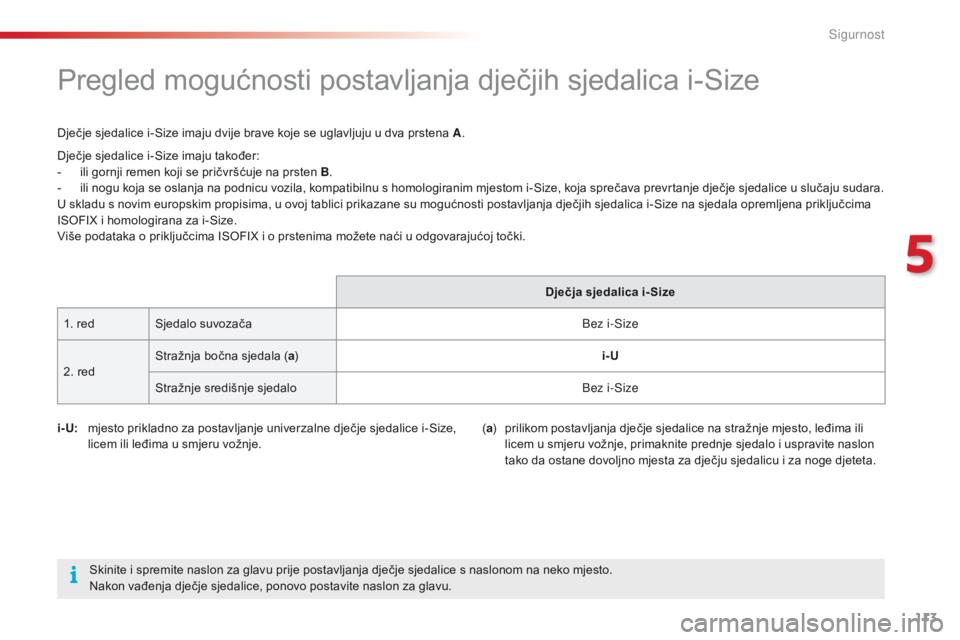

Pregled mogućnosti postavljanja dječjih sjedalica i-Size
Dječje sjedalice i-Size imaju dvije brave koje se uglavljuju u dva prstena A.
i- U:
m

jesto prikladno za postavljanje univerzalne dječje sjedalice i-Size,
licem ili leđima u smjeru vožnje.
Skinite i spremite naslon za glavu prije postavljanja dječje sjedalice s naslonom na neko mjesto.
Nakon vađenja dječje sjedalice, ponovo postavite naslon za glavu. (
a )

p
rilikom postavljanja dječje sjedalice na stražnje mjesto, leđima ili
licem u smjeru vožnje, primaknite prednje sjedalo i uspravite naslon
tako da ostane dovoljno mjesta za dječju sjedalicu i za noge djeteta.
Dječje sjedalice i-Size imaju također:
-

i
li gornji remen koji se pričvršćuje na prsten B .
-

i
li nogu koja se oslanja na podnicu vozila, kompatibilnu s homologiranim mjestom i-Size, koja sprečava prevrtanje dječje sjedalice u slučaju sudara.
U skladu s novim europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica i-Size na sjedala opremljena priključcima
ISOFIX i homologirana za i-Size.
Više podataka o priključcima ISOFIX i o prstenima možete naći u odgovarajućoj točki.
Dječja sjedalica i- Size
1. red Sjedalo suvozača Bez i-Size
2. red Stražnja bočna sjedala (
a) i-U
Stražnje središnje sjedalo Bez i-Size
5
Sigurnost

114
C4-cactus_hr_Chap05_securite_ed01-2015

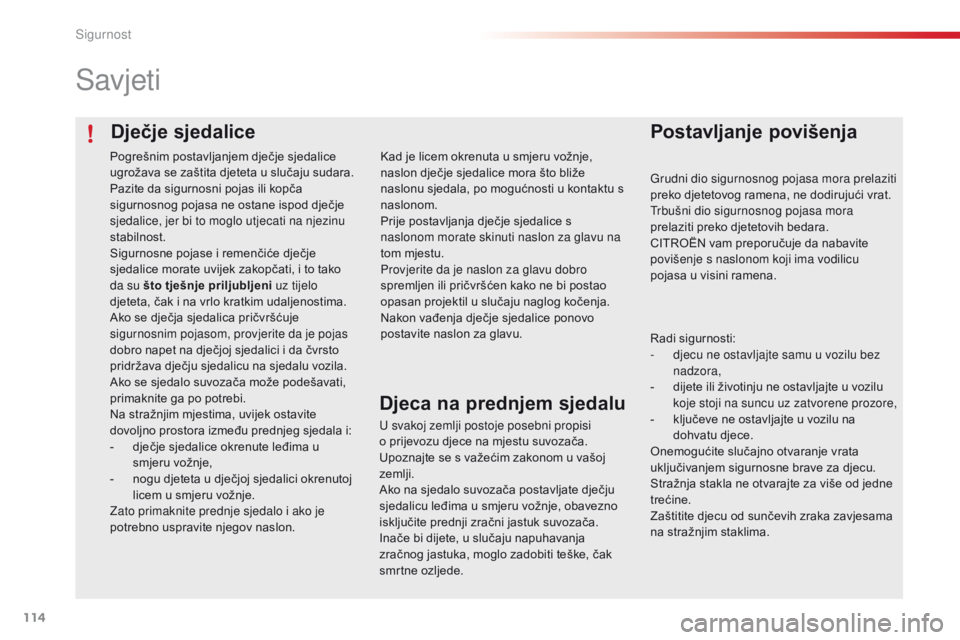

Dječje sjedalice
Savjeti
Postavljanje povišenja
Grudni dio sigurnosnog pojasa mora prelaziti
preko djetetovog ramena, ne dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora
prelaziti preko djetetovih bedara.
CITROËN vam preporučuje da nabavite
povišenje s naslonom koji ima vodilicu
pojasa u visini ramena.
Radi sigurnosti:
-
d
jecu ne ostavljajte samu u vozilu bez
nadzora,
-

d
ijete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene prozore,
-

k
ljučeve ne ostavljajte u vozilu na
dohvatu djece.
Onemogućite slučajno otvaranje vrata
uključivanjem sigurnosne brave za djecu.
Stražnja stakla ne otvarajte za više od jedne
trećine.
Zaštitite djecu od sunčevih zraka zavjesama
na stražnjim staklima.
Djeca na prednjem sjedalu
Kad je licem okrenuta u smjeru vožnje,
naslon dječje sjedalice mora što bliže
naslonu sjedala, po mogućnosti u kontaktu s
naslonom.
Prije postavljanja dječje sjedalice s
naslonom morate skinuti naslon za glavu na
tom mjestu.
Provjerite da je naslon za glavu dobro
spremljen ili pričvršćen kako ne bi postao
opasan projektil u slučaju naglog kočenja.
Nakon vađenja dječje sjedalice ponovo
postavite naslon za glavu.
U svakoj zemlji postoje posebni propisi
o prijevozu djece na mjestu suvozača.
Upoznajte se s važećim zakonom u vašoj
zemlji.
Ako na sjedalo suvozača postavljate dječju
sjedalicu leđima u smjeru vožnje, obavezno
isključite prednji zračni jastuk suvozača.
Inače bi dijete, u slučaju napuhavanja
zračnog jastuka, moglo zadobiti teške, čak
smrtne ozljede.
Pogrešnim postavljanjem dječje sjedalice
ugrožava se zaštita djeteta u slučaju sudara.
Pazite da sigurnosni pojas ili kopča
sigurnosnog pojasa ne ostane ispod dječje
sjedalice, jer bi to moglo utjecati na njezinu
stabilnost.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati, i to tako
da su što tješnje priljubljeni uz tijelo
djeteta, čak i na vrlo kratkim udaljenostima.
Ako se dječja sjedalica pričvršćuje
sigurnosnim pojasom, provjerite da je pojas
dobro napet na dječjoj sjedalici i da čvrsto
pridržava dječju sjedalicu na sjedalu vozila.
Ako se sjedalo suvozača može podešavati,
primaknite ga po potrebi.
Na stražnjim mjestima, uvijek ostavite
dovoljno prostora između prednjeg sjedala i:
-

d

ječje sjedalice okrenute leđima u
smjeru vožnje,
-

n

ogu djeteta u dječjoj sjedalici okrenutoj
licem u smjeru vožnje.
Zato primaknite prednje sjedalo i ako je
potrebno uspravite njegov naslon.
Sigurnost

115
C4-cactus_hr_Chap05_securite_ed01-2015

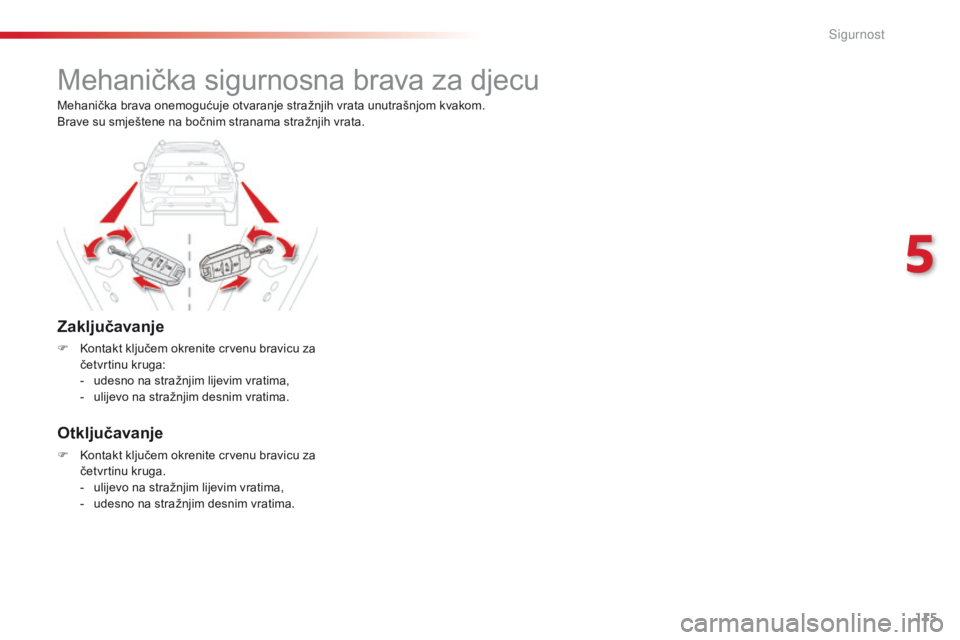

Mehanička sigurnosna brava za djecu
Zaključavanje
F Kontakt ključem okrenite crvenu bravicu za četvrtinu kruga:
-

u
desno na stražnjim lijevim vratima,
-

u
lijevo na stražnjim desnim vratima.
Otključavanje
F Kontakt ključem okrenite crvenu bravicu za četvrtinu kruga.
-

u
lijevo na stražnjim lijevim vratima,
-

u
desno na stražnjim desnim vratima.
Mehanička brava onemogućuje otvaranje stražnjih vrata unutrašnjom kvakom.
Brave su smještene na bočnim stranama stražnjih vrata.
5
Sigurnost

116
C4-cactus_hr_Chap06_conduite_ed01-2015

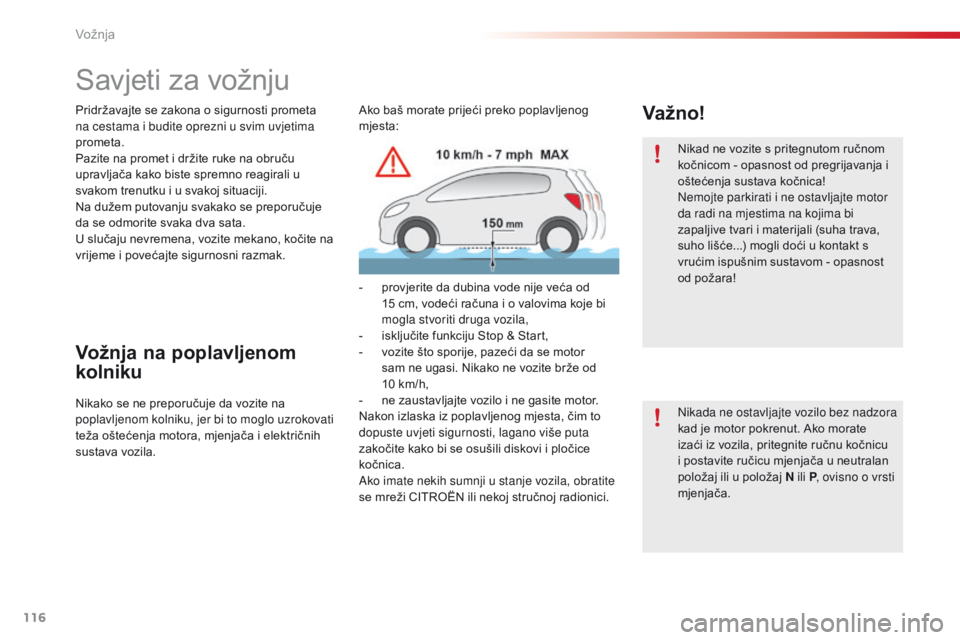

Savjeti za vožnju
Pridržavajte se zakona o sigurnosti prometa
na cestama i budite oprezni u svim uvjetima
prometa.
Pazite na promet i držite ruke na obruču
upravljača kako biste spremno reagirali u
svakom trenutku i u svakoj situaciji.
Na dužem putovanju svakako se preporučuje
da se odmorite svaka dva sata.
U slučaju nevremena, vozite mekano, kočite na
vrijeme i povećajte sigurnosni razmak.
Vožnja na poplavljenom
kolniku
Nikako se ne preporučuje da vozite na
poplavljenom kolniku, jer bi to moglo uzrokovati
teža oštećenja motora, mjenjača i električnih
sustava vozila.Ako baš morate prijeći preko poplavljenog
mjesta:
-

p
rovjerite da dubina vode nije veća od
15 cm, vodeći računa i o valovima koje bi
mogla stvoriti druga vozila,
-
i
sključite funkciju Stop & Start,
-
v
ozite što sporije, pazeći da se motor
sam ne ugasi. Nikako ne vozite brže od
10 km/h,
- n e zaustavljajte vozilo i ne gasite motor.
Nakon izlaska iz poplavljenog mjesta, čim to
dopuste uvjeti sigurnosti, lagano više puta
zakočite kako bi se osušili diskovi i pločice
kočnica.
Ako imate nekih sumnji u stanje vozila, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
Va ž no!
Nikad ne vozite s pritegnutom ručnom
kočnicom - opasnost od pregrijavanja i
oštećenja sustava kočnica!
Nemojte parkirati i ne ostavljajte motor
da radi na mjestima na kojima bi
zapaljive tvari i materijali (suha trava,
suho lišće...) mogli doći u kontakt s
vrućim ispušnim sustavom - opasnost
od požara!
Nikada ne ostavljajte vozilo bez nadzora
kad je motor pokrenut. Ako morate
izaći iz vozila, pritegnite ručnu kočnicu
i postavite ručicu mjenjača u neutralan
položaj ili u položaj N ili P , ovisno o vrsti
mjenjača.
Vožnja

117
C4-cactus_hr_Chap06_conduite_ed01-2015

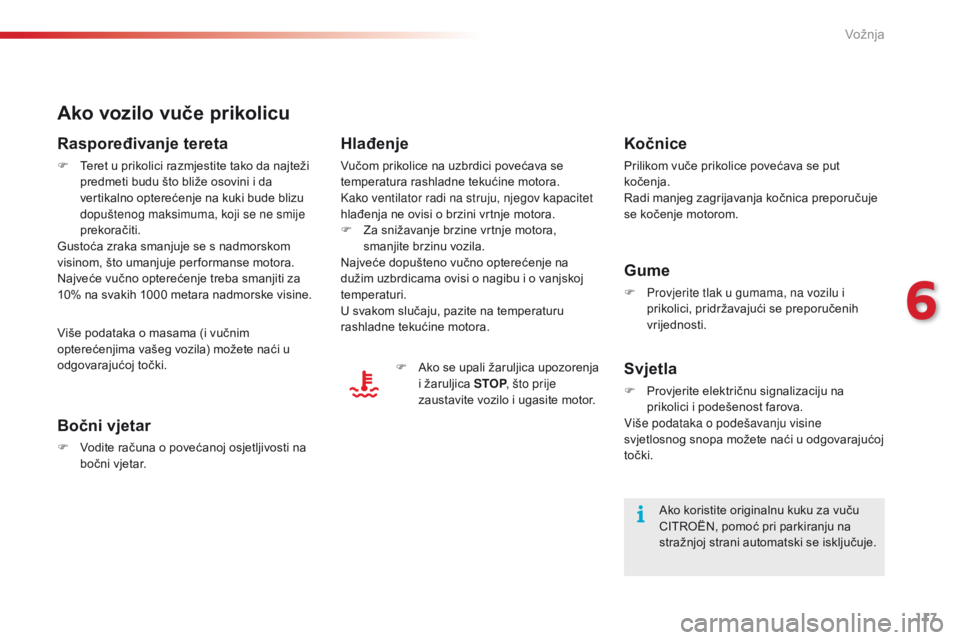

Ako vozilo vuče prikolicu
Raspoređivanje tereta
F Teret u prikolici razmjestite tako da najteži predmeti budu što bliže osovini i da
vertikalno opterećenje na kuki bude blizu
dopuštenog maksimuma, koji se ne smije
prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje per formanse motora.
Najveće vučno opterećenje treba smanjiti za
10% na svakih 1000 metara nadmorske visine.
Više podataka o masama (i vučnim
opterećenjima vašeg vozila) možete naći u
odgovarajućoj točki.
Bočni vjetar
F Vodite računa o povećanoj osjetljivosti na bočni vjetar.
Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov kapacitet
hlađenja ne ovisi o brzini vrtnje motora.
F

Z
a snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje na
dužim uzbrdicama ovisi o nagibu i o vanjskoj
temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
F

A
ko se upali žaruljica upozorenja
i žaruljica STOP , što prije
zaustavite vozilo i ugasite motor.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica preporučuje
se kočenje motorom.
Gume
F Provjerite tlak u gumama, na vozilu i prikolici, pridržavajući se preporučenih
vrijednosti.
Svjetla
F Provjerite električnu signalizaciju na prikolici i podešenost farova.
Više podataka o podešavanju visine
svjetlosnog snopa možete naći u odgovarajućoj
točki.
Ako koristite originalnu kuku za vuču
CITROËN, pomoć pri parkiranju na
stražnjoj strani automatski se isključuje.
6
Vožnja

118
C4-cactus_hr_Chap06_conduite_ed01-2015
Pokretanje
Parkirna kočnica mora biti pritegnuta.
F

U

z ručni mjenjač, postavite ručicu mjenjača
u neutralan položaj i do kraja pritisnite
papučicu spojke.
F

U

z upravljani mjenjač, postavite sklopku
u

N i do kraja pritisnite papučicu kočnice.
F

U

metnite ključ u kontakt bravu, sustav
prepoznaje kod.
F

O

tključajte stup upravljača istovremenim
okretanjem obruča upravljača i ključa.
U nekim slučajevima morat ćete snažno
okretati obruč upravljača (na primjer,
ako su kotači okrenuti).
F

U

z benzinski motor, uključite
elektropokretač okretanjem ključa u
položaj 3 do pokretanja motora, bez
ubrzavanja. Otpustite ključ odmah nakon
pokretanja motora.

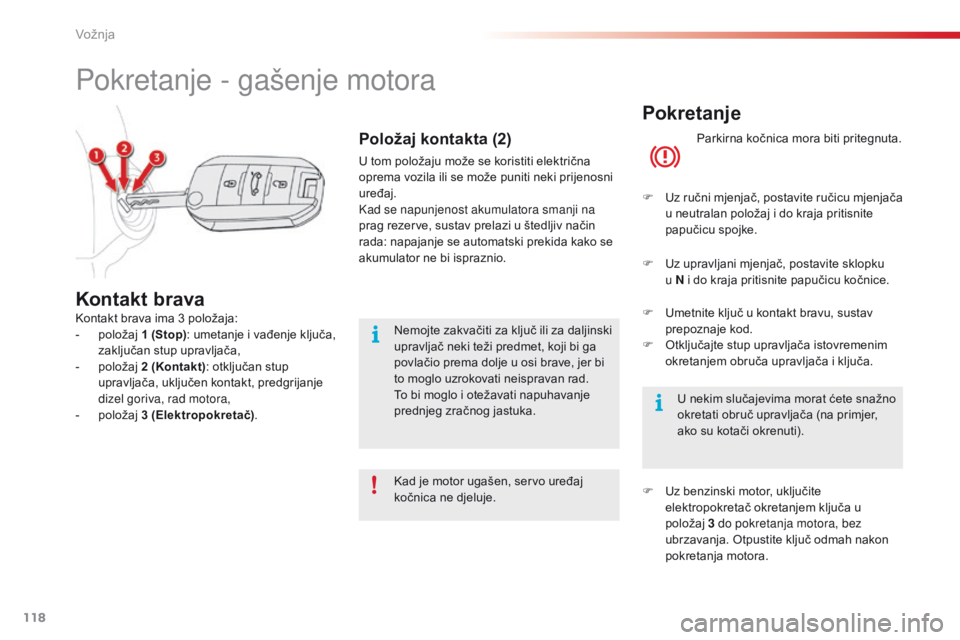

Pokretanje - gašenje motora
Kontakt brava ima 3 položaja:
- p oložaj 1 (Stop) : umetanje i vađenje ključa,
zaključan stup upravljača,
-

p
oložaj 2 (Kontakt) : otključan stup
upravljača, uključen kontakt, predgrijanje
dizel goriva, rad motora,
-

p
oložaj 3 (Elektropokretač) .
Kontakt brava
Kad je motor ugašen, servo uređaj
kočnica ne djeluje.
Položaj kontakta (2)
U tom položaju može se koristiti električna
oprema vozila ili se može puniti neki prijenosni
uređaj.
Kad se napunjenost akumulatora smanji na
prag rezerve, sustav prelazi u štedljiv način
rada: napajanje se automatski prekida kako se
akumulator ne bi ispraznio.
Nemojte zakvačiti za ključ ili za daljinski
upravljač neki teži predmet, koji bi ga
povlačio prema dolje u osi brave, jer bi
to moglo uzrokovati neispravan rad.
To bi moglo i otežavati napuhavanje
prednjeg zračnog jastuka.
Vožnja
