CITROEN C4 CACTUS 2016 Upute Za Rukovanje (in Croatian)

119
C4-cactus_hr_Chap06_conduite_ed01-2015

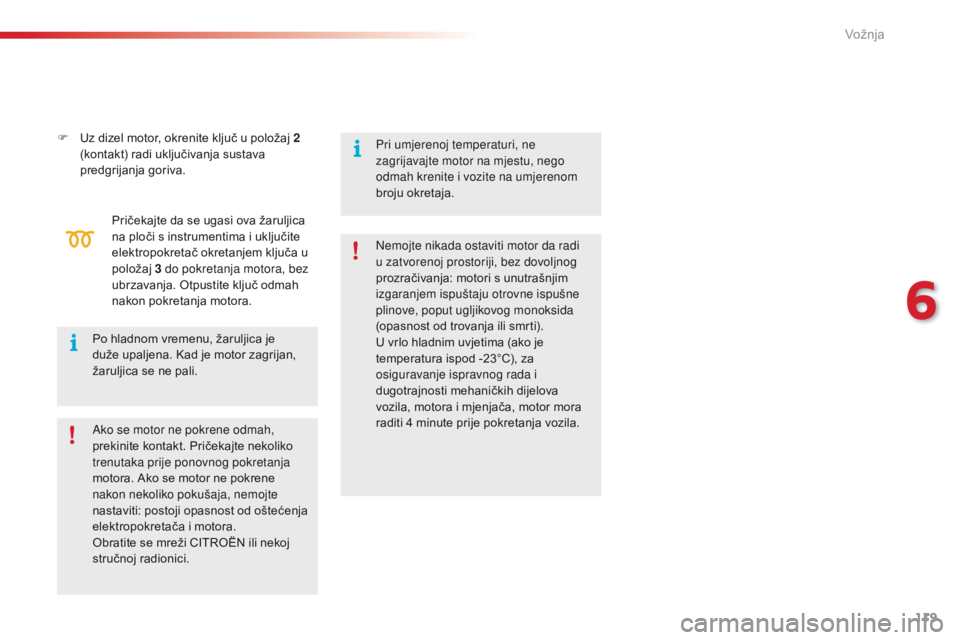

F Uz dizel motor, okrenite ključ u položaj 2
(kontakt) radi uključivanja sustava
predgrijanja goriva.
Pričekajte da se ugasi ova žaruljica
na ploči s instrumentima i uključite
elektropokretač okretanjem ključa u
položaj 3 do pokretanja motora, bez
ubrzavanja. Otpustite ključ odmah
nakon pokretanja motora.
Po hladnom vremenu, žaruljica je
duže upaljena. Kad je motor zagrijan,
žaruljica se ne pali. Pri umjerenoj temperaturi, ne
zagrijavajte motor na mjestu, nego
odmah krenite i vozite na umjerenom
broju okretaja.
Nemojte nikada ostaviti motor da radi
u zatvorenoj prostoriji, bez dovoljnog
prozračivanja: motori s unutrašnjim
izgaranjem ispuštaju otrovne ispušne
plinove, poput ugljikovog monoksida
(opasnost od trovanja ili smrti).
U vrlo hladnim uvjetima (ako je
temperatura ispod -23°C), za
osiguravanje ispravnog rada i
dugotrajnosti mehaničkih dijelova
vozila, motora i mjenjača, motor mora
raditi 4 minute prije pokretanja vozila.
Ako se motor ne pokrene odmah,
prekinite kontakt. Pričekajte nekoliko
trenutaka prije ponovnog pokretanja
motora. Ako se motor ne pokrene
nakon nekoliko pokušaja, nemojte
nastaviti: postoji opasnost od oštećenja
elektropokretača i motora.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
6
Vožnja

120
C4-cactus_hr_Chap06_conduite_ed01-2015
Neizvađen ključ iz kontakt
brave
Ako ključ ostane u kontakt bravi u
položaju 2
(kontakt), kontakt se
automatski prekida nakon jednog sata.
Za ponovno uključivanje kontakta,
okrenite ključ u položaj 1
(Stop), zatim
ponovo u položaj 2
(kontakt).
Nikada ne prekidajte kontakt prije
potpunog zaustavljanja vozila.
Nakon gašenja motora, isključuju
se i funkcije servo uređaja kočnica i
upravljača. Postoji opasnost od gubitka
nadzora nad vozilom.
Kad izlazite iz vozila, uzmite kontakt
ključ i zaključajte vozilo. Radi lakšeg otključavanja stupa
upravljača, preporučuje se da kotači
budu usmjereni u osi vozila prije
gašenja motora.

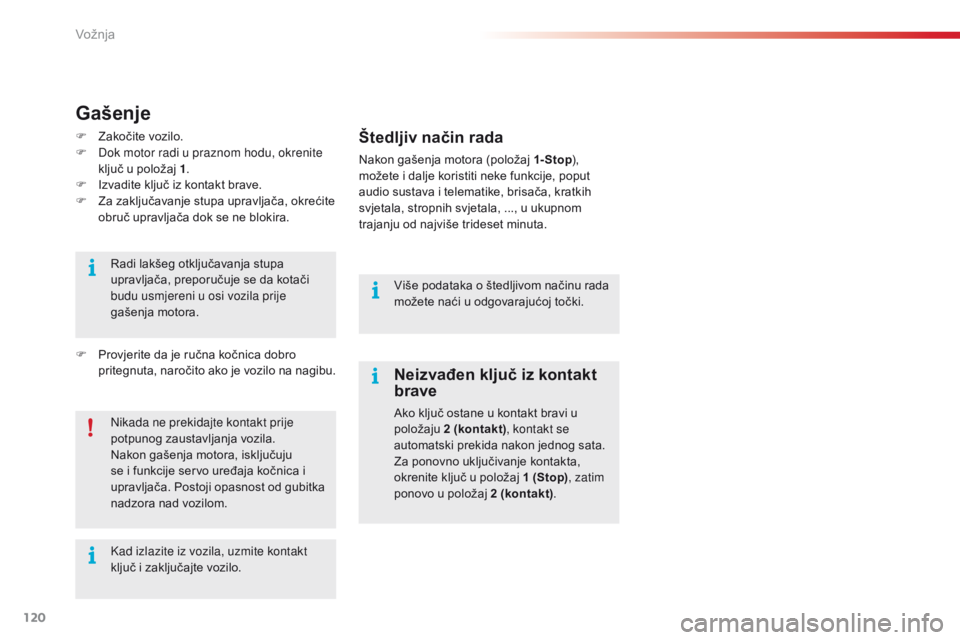

Gašenje
F Zakočite vozilo.
F
D ok motor radi u praznom hodu, okrenite
ključ u položaj 1 .
F

I
zvadite ključ iz kontakt brave.
F

Z
a zaključavanje stupa upravljača, okrećite
obruč upravljača dok se ne blokira.
F

P
rovjerite da je ručna kočnica dobro
pritegnuta, naročito ako je vozilo na nagibu. Više podataka o štedljivom načinu rada
možete naći u odgovarajućoj točki.Štedljiv način rada
Nakon gašenja motora (položaj 1- Stop
),
možete i dalje koristiti neke funkcije, poput
audio sustava i telematike, brisača, kratkih
svjetala, stropnih svjetala, ..., u ukupnom
trajanju od najviše trideset minuta.
Vožnja

121
C4-cactus_hr_Chap06_conduite_ed01-2015

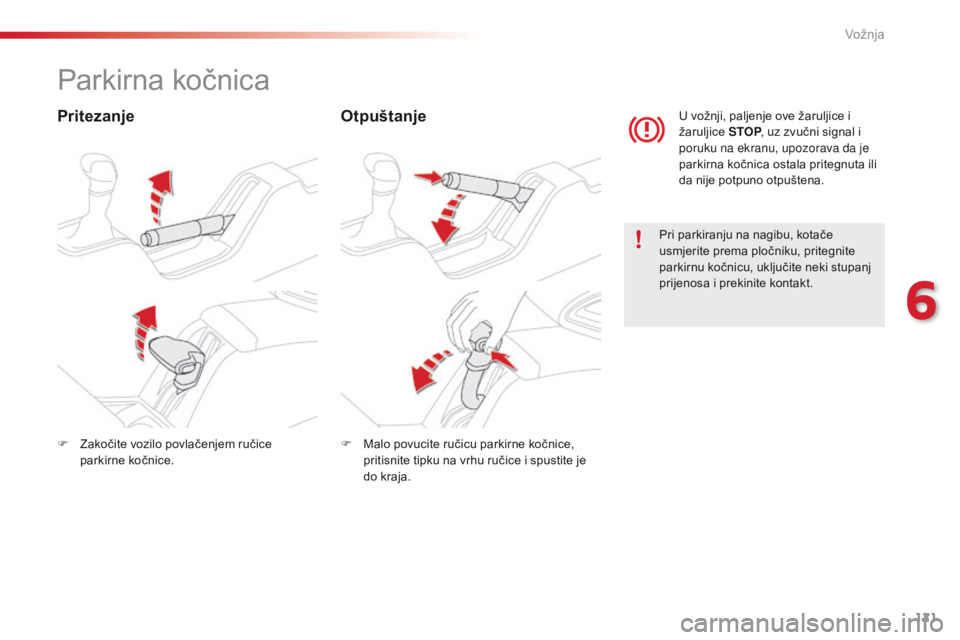

Parkirna kočnica
PritezanjeOtpuštanje
Pri parkiranju na nagibu, kotače
usmjerite prema pločniku, pritegnite
parkirnu kočnicu, uključite neki stupanj
prijenosa i prekinite kontakt.U vožnji, paljenje ove žaruljice i
žaruljice
STOP, uz zvučni signal i
poruku na ekranu, upozorava da je
parkirna kočnica ostala pritegnuta ili
da nije potpuno otpuštena.
F

Z

akočite vozilo povlačenjem ručice
parkirne kočnice. F

M

alo povucite ručicu parkirne kočnice,
pritisnite tipku na vrhu ručice i spustite je
do kraja.
6
Vožnja

122
C4-cactus_hr_Chap06_conduite_ed01-2015

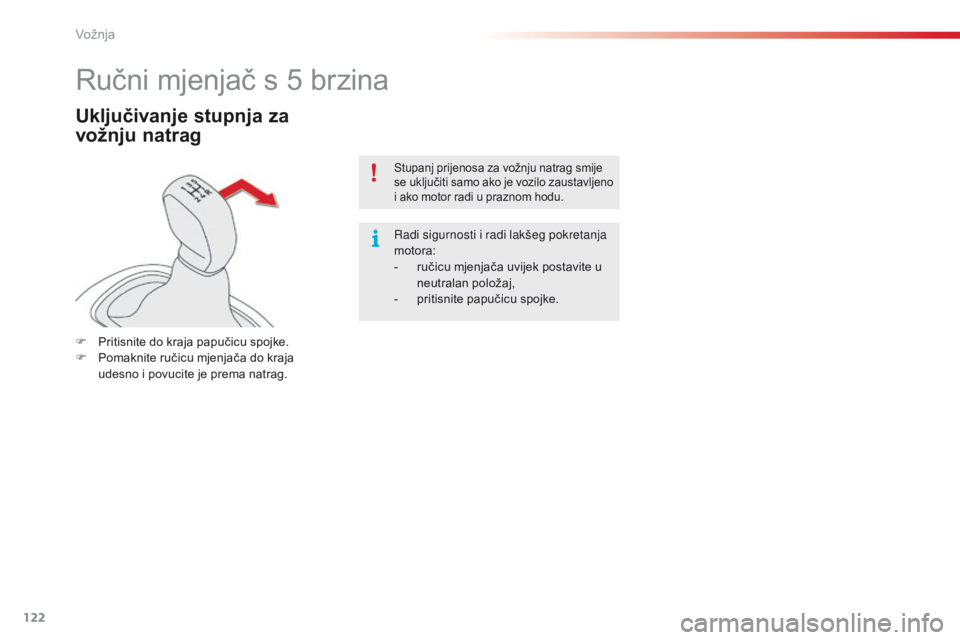

Ručni mjenjač s 5 brzina
Uključivanje stupnja za
vožnju natrag
F Pritisnite do kraja papučicu spojke.
F P omaknite ručicu mjenjača do kraja
udesno i povucite je prema natrag.
Stupanj prijenosa za vožnju natrag smije
se uključiti samo ako je vozilo zaustavljeno
i ako motor radi u praznom hodu.
Radi sigurnosti i radi lakšeg pokretanja
motora:
-

r
učicu mjenjača uvijek postavite u
neutralan položaj,
-
p

ritisnite papučicu spojke.
Vožnja

123
C4-cactus_hr_Chap06_conduite_ed01-2015
Način rada

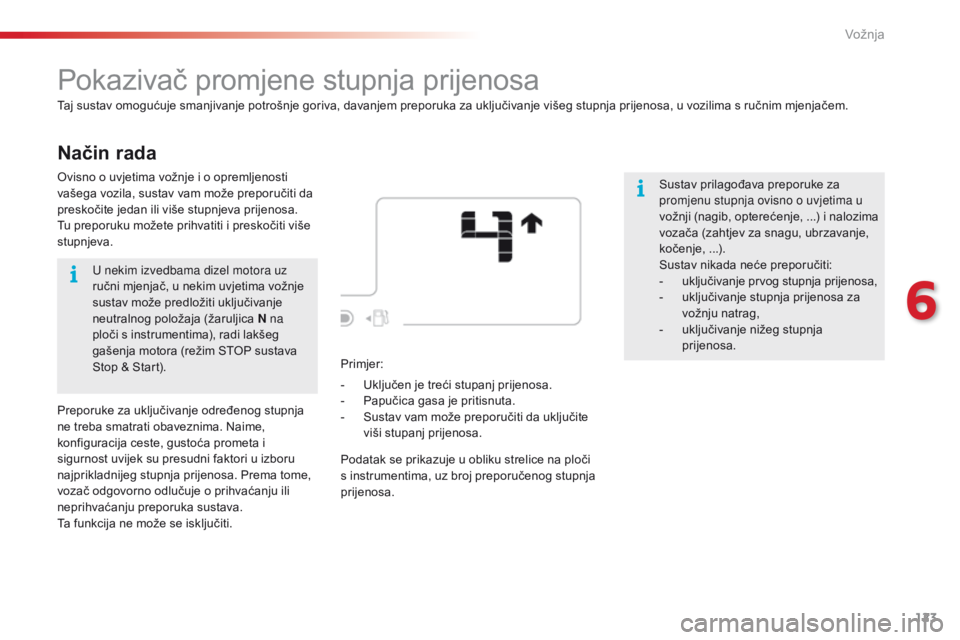

Pokazivač promjene stupnja prijenosa
Taj sustav omogućuje smanjivanje potrošnje goriva, davanjem preporuka za uključivanje višeg stupnja prijenosa, u vozilima s ručnim mjenjačem.Sustav prilagođava preporuke za
promjenu stupnja ovisno o uvjetima u
vožnji (nagib, opterećenje, ...) i nalozima
vozača (zahtjev za snagu, ubrzavanje,
kočenje, ...).
Sustav nikada neće preporučiti:
-
u

ključivanje prvog stupnja prijenosa,
-

u
ključivanje stupnja prijenosa za
vožnju natrag,
-

u
ključivanje nižeg stupnja
prijenosa.
Primjer:
-

U
ključen je treći stupanj prijenosa.
Ovisno o uvjetima vožnje i o opremljenosti
vašega vozila, sustav vam može preporučiti da
preskočite jedan ili više stupnjeva prijenosa.
Tu preporuku možete prihvatiti i preskočiti više
stupnjeva.
-

P
apučica gasa je pritisnuta.
-

S
ustav vam može preporučiti da uključite
viši stupanj prijenosa.
Podatak se prikazuje u obliku strelice na ploči
s instrumentima, uz broj preporučenog stupnja
prijenosa.
U nekim izvedbama dizel motora uz
ručni mjenjač, u nekim uvjetima vožnje
sustav može predložiti uključivanje
neutralnog položaja (žaruljica N na
ploči s instrumentima), radi lakšeg
gašenja motora (režim STOP sustava
Stop & Start).
Preporuke za uključivanje određenog stupnja
ne treba smatrati obaveznima. Naime,
konfiguracija ceste, gustoća prometa i
sigurnost uvijek su presudni faktori u izboru
najprikladnijeg stupnja prijenosa. Prema tome,
vozač odgovorno odlučuje o prihvaćanju ili
neprihvaćanju preporuka sustava.
Ta funkcija ne može se isključiti.
6
Vožnja

124
C4-cactus_hr_Chap06_conduite_ed01-2015
Upravljani mjenjač (ETG)
N Neutralan položaj: uz pritisnutu papučicu kočnice, pritisnite ovu sklopku za
uključivanje neutralnog položaja prije
pokretanja motora.
D

V
ožnja naprijed: pritisnite ovu sklopku za
vožnju naprijed, uz automatsko mijenjanje
stupnjeva prijenosa.
R

V
ožnja natrag: uz pritisnutu papučicu
kočnice, pritisnite ovu sklopku za
uključivanje stupnja prijenosa za vožnju
natrag.
Blok sklopki
F Pritisnite stražnju stranu desne
sklopke ispod obruča upravljača za
uključivanje višeg stupnja prijenosa.
Sklopke ispod obruča upravljača
Sklopkama ispod obruča upravljača
ne može se uključiti neutralan položaj,
niti se može uključiti ili isključiti stupanj
prijenosa za vožnju natrag.
Upravljani mjenjač s pet ili šest stupnjeva prijenosa nudi komforan automatski način rada, bez intervencija vozača.
Vozač može u svakom trenutku promijeniti stupanj prijenosa sklopkama ispod obruča upravljača.
F
Pritisnite stražnju stranu lijeve

sklopke ispod obruča upravljača za
uključivanje nižeg stupnja prijenosa.
Prikaz na ploči s instrumentima
F Ako ova žaruljica bljeska,
pritisnite papučicu kočnice .
N

N

eutral (neutralan položaj).
D i 1 2 3 4 5 / 6


D
rive (vožnja naprijed) i
uključen stupanj prijenosa.
R

R

everse (vožnja natrag).
Vožnja

125
C4-cactus_hr_Chap06_conduite_ed01-2015
Žaruljica N na ploči s instrumentima
bljeska ako pri pokretanju motora nije
pritisnuta sklopka N , uz zvučni signal i
poruku.
Pritisnite sklopku N za uključivanje
neutralnog položaja.

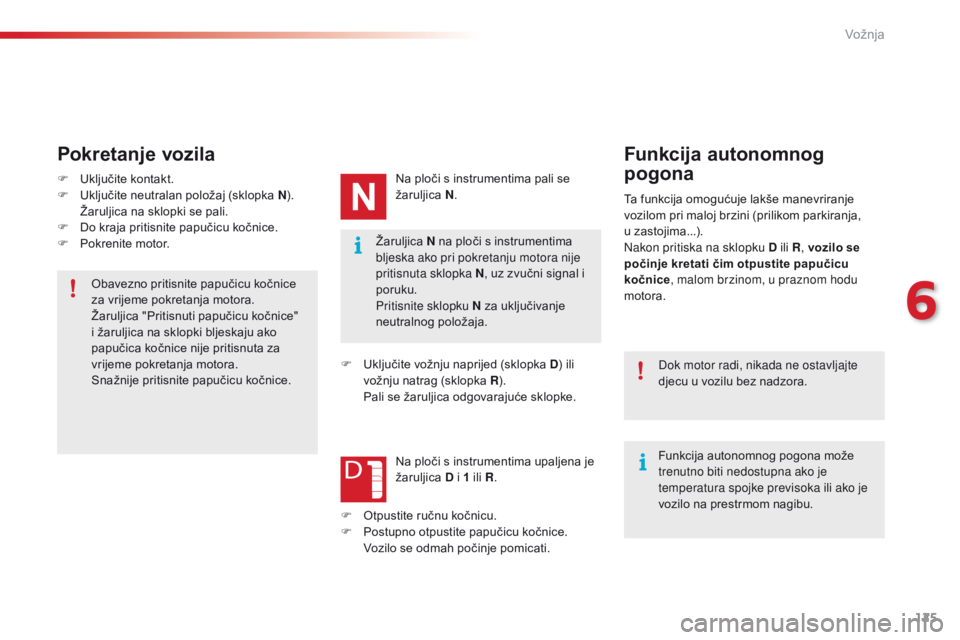

Pokretanje vozila
F Uključite kontakt.
F U ključite neutralan položaj (sklopka N).
Ž

aruljica na sklopki se pali.
F

D
o kraja pritisnite papučicu kočnice.
F

P
okrenite motor. Na ploči s instrumentima pali se
žaruljica
N.
F

U
ključite vožnju naprijed (sklopka D) ili
vožnju natrag (sklopka R ).
P

ali se žaruljica odgovarajuće sklopke.Na ploči s instrumentima upaljena je
žaruljica D i 1 ili R.
Funkcija autonomnog
pogona
Ta funkcija omogućuje lakše manevriranje
vozilom pri maloj brzini (prilikom parkiranja,
u
z

astojima...).
Nakon pritiska na sklopku D ili R , vozilo se
počinje kretati čim otpustite papučicu
kočnice , malom brzinom, u praznom hodu
motora.
Funkcija autonomnog pogona može
trenutno biti nedostupna ako je
temperatura spojke previsoka ili ako je
vozilo na prestrmom nagibu. Dok motor radi, nikada ne ostavljajte
djecu u vozilu bez nadzora.
Obavezno pritisnite papučicu kočnice
za vrijeme pokretanja motora.
Žaruljica "Pritisnuti papučicu kočnice"
i žaruljica na sklopki bljeskaju ako
papučica kočnice nije pritisnuta za
vrijeme pokretanja motora.
Snažnije pritisnite papučicu kočnice.
F

O

tpustite ručnu kočnicu.
F

P

ostupno otpustite papučicu kočnice.
V

ozilo se odmah počinje pomicati.
6
Vožnja

126
C4-cactus_hr_Chap06_conduite_ed01-2015
U vožnji nikada ne smijete uključiti
neutralan položaj N.

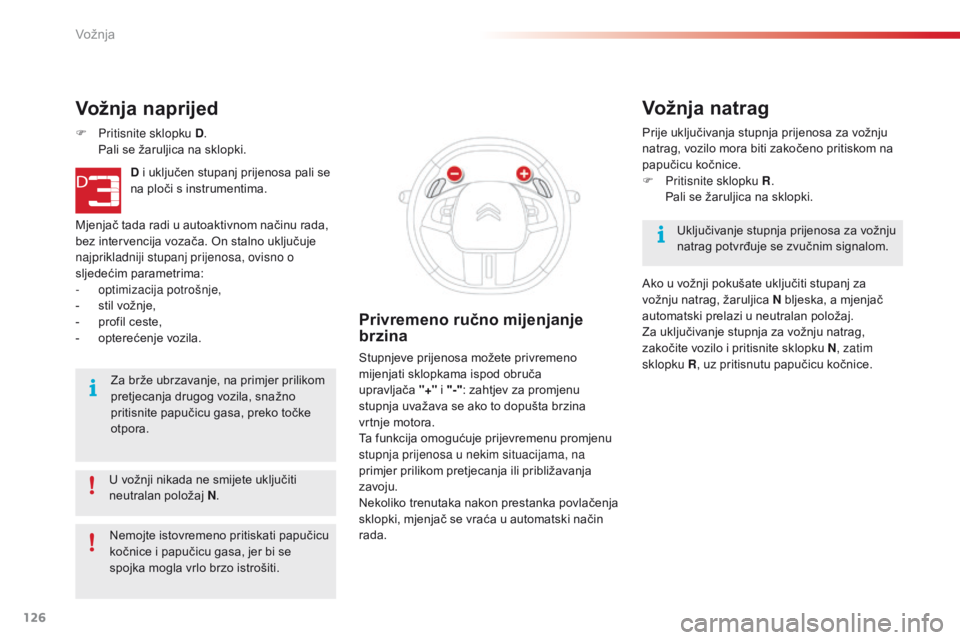

Vožnja naprijed
F Pritisnite sklopku D . P
ali se žaruljica na sklopki.
D i uključen stupanj prijenosa pali se
na ploči s instrumentima.
Mjenjač tada radi u autoaktivnom načinu rada,
bez intervencija vozača. On stalno uključuje
najprikladniji stupanj prijenosa, ovisno o
sljedećim parametrima:
-
o

ptimizacija potrošnje,
-

s
til vožnje,
-

p
rofil ceste,
-

o
pterećenje vozila.Za brže ubrzavanje, na primjer prilikom
pretjecanja drugog vozila, snažno
pritisnite papučicu gasa, preko točke
otpora.
Privremeno ručno mijenjanje
brzina
Stupnjeve prijenosa možete privremeno
mijenjati sklopkama ispod obruča
upravljača
"
+" i "-" : zahtjev za promjenu
stupnja uvažava se ako to dopušta brzina
vrtnje motora.
Ta funkcija omogućuje prijevremenu promjenu
stupnja prijenosa u nekim situacijama, na
primjer prilikom pretjecanja ili približavanja
zavoju.
Nekoliko trenutaka nakon prestanka povlačenja
sklopki, mjenjač se vraća u automatski način
rada. Prije uključivanja stupnja prijenosa za vožnju
natrag, vozilo mora biti zakočeno pritiskom na
papučicu kočnice.
F

P
ritisnite sklopku R
.
P
ali se žaruljica na sklopki.
Vožnja natrag
Uključivanje stupnja prijenosa za vožnju
natrag potvrđuje se zvučnim signalom.
Ako u vožnji pokušate uključiti stupanj za
vožnju natrag, žaruljica N bljeska, a mjenjač
automatski prelazi u neutralan položaj.
Za uključivanje stupnja za vožnju natrag,
zakočite vozilo i pritisnite sklopku N , zatim
sklopku R , uz pritisnutu papučicu kočnice.
Nemojte istovremeno pritiskati papučicu
kočnice i papučicu gasa, jer bi se
spojka mogla vrlo brzo istrošiti.
Vožnja

127
C4-cactus_hr_Chap06_conduite_ed01-2015

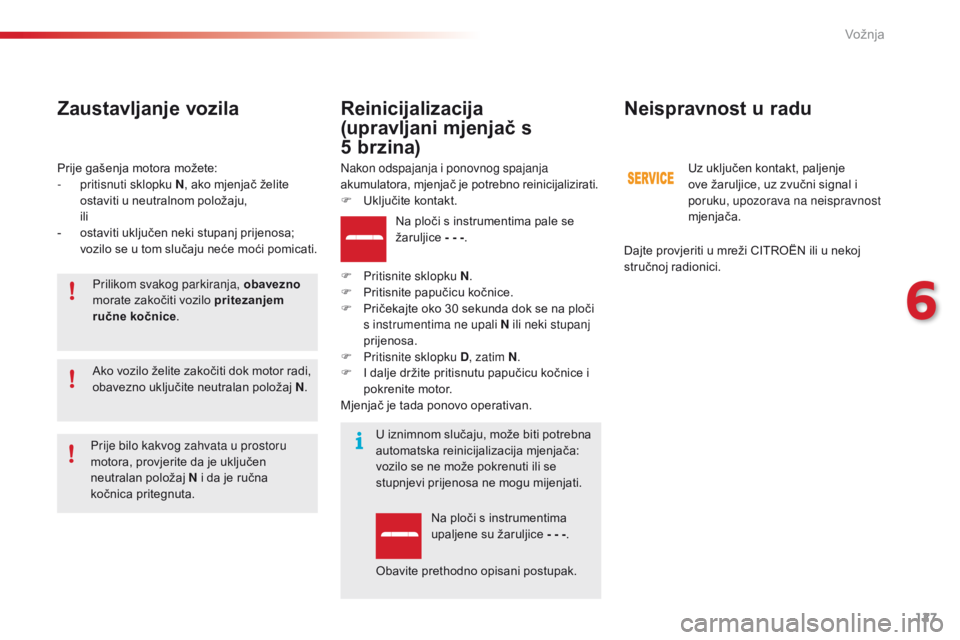

Prije gašenja motora možete:
- p ritisnuti sklopku N , ako mjenjač želite
ostaviti u neutralnom položaju,


ili
-

o
staviti uključen neki stupanj prijenosa;
vozilo se u tom slučaju neće moći pomicati.
Zaustavljanje vozila
Prilikom svakog parkiranja, obavezno
morate zakočiti vozilo pritezanjem
ručne kočnice .
Ako vozilo želite zakočiti dok motor radi,
obavezno uključite neutralan položaj N .
Neispravnost u radu
Na ploči s instrumentima pale se
žaruljice - - -.
F

P

ritisnite sklopku N .
F

P

ritisnite papučicu kočnice.
F

P

ričekajte oko 30 sekunda dok se na ploči
s instrumentima ne upali N ili neki stupanj
prijenosa.
F

P

ritisnite sklopku D , zatim N.
F

I d

alje držite pritisnutu papučicu kočnice i
pokrenite motor.
Mjenjač je tada ponovo operativan.
Reinicijalizacija
(upravljani mjenjač s
5
b

r zina)
Nakon odspajanja i ponovnog spajanja
akumulatora, mjenjač je potrebno reinicijalizirati.
F

U
ključite kontakt.
U iznimnom slučaju, može biti potrebna
automatska reinicijalizacija mjenjača:
vozilo se ne može pokrenuti ili se
stupnjevi prijenosa ne mogu mijenjati. Na ploči s instrumentima
upaljene su žaruljice - - - .
Obavite prethodno opisani postupak.
Prije bilo kakvog zahvata u prostoru
motora, provjerite da je uključen
neutralan položaj
N i da je ručna
kočnica pritegnuta. Uz uključen kontakt, paljenje
ove žaruljice, uz zvučni signal i
poruku, upozorava na neispravnost
mjenjača.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
6
Vožnja

128
C4-cactus_hr_Chap06_conduite_ed01-2015

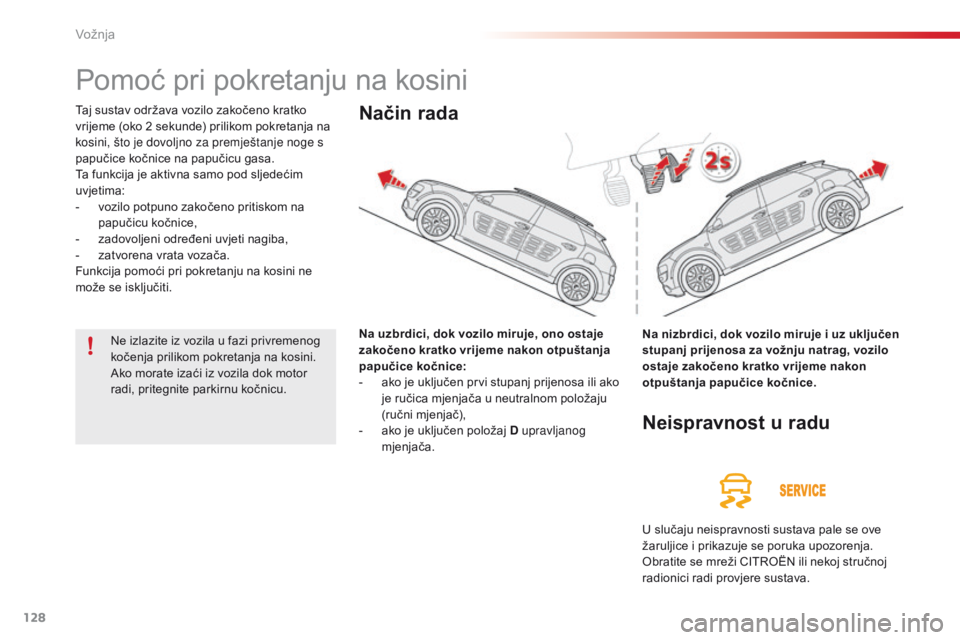

Pomoć pri pokretanju na kosini
Taj sustav održava vozilo zakočeno kratko
vrijeme (oko 2 sekunde) prilikom pokretanja na
kosini, što je dovoljno za premještanje noge s
papučice kočnice na papučicu gasa.
Ta funkcija je aktivna samo pod sljedećim
uvjetima:
-

v
ozilo potpuno zakočeno pritiskom na
papučicu kočnice,
-

z
adovoljeni određeni uvjeti nagiba,
-

z
atvorena vrata vozača.
Funkcija pomoći pri pokretanju na kosini ne
može se isključiti.
Na uzbrdici, dok vozilo miruje, ono ostaje
zakočeno kratko vrijeme nakon otpuštanja
papučice kočnice:
-

a
ko je uključen prvi stupanj prijenosa ili ako
je ručica mjenjača u neutralnom položaju
(ručni mjenjač),
-

a
ko je uključen položaj D upravljanog
mjenjača.Način rada
Na nizbrdici, dok vozilo miruje i uz uključen
stupanj prijenosa za vožnju natrag, vozilo
ostaje zakočeno kratko vrijeme nakon
otpuštanja papučice kočnice.
Neispravnost u radu
U slučaju neispravnosti sustava pale se ove
žaruljice i prikazuje se poruka upozorenja.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Ne izlazite iz vozila u fazi privremenog
kočenja prilikom pokretanja na kosini.
Ako morate izaći iz vozila dok motor
radi, pritegnite parkirnu kočnicu.
Vožnja
