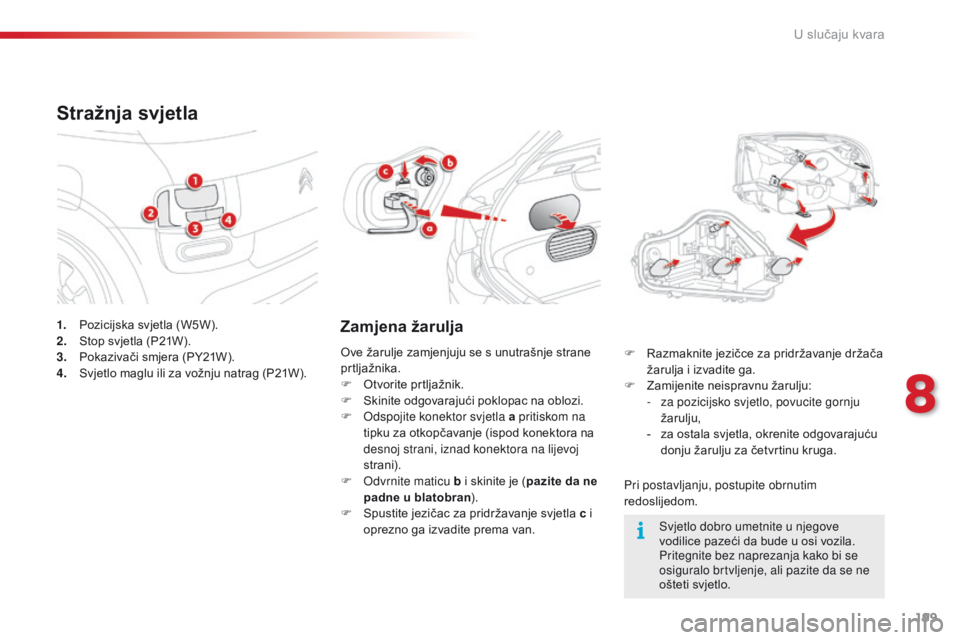

1. Pozicijska svjetla (W5W).
2. Stop svjetla (P21W).
3.
P

okazivači smjera (PY21W).
4.
S

vjetlo maglu ili za vožnju natrag (P21W).
Stražnja svjetla
Zamjena žarulja
Pri postavljanju, postupite obrnutim
redoslijedom. F
R
azmaknite jezičce za pridržavanje držača
žarulja i izvadite ga.
F
Z
amijenite neispravnu žarulju:
-
z
a pozicijsko svjetlo, povucite gornju
žarulju,
-
z
a ostala svjetla, okrenite odgovarajuću
donju žarulju za četvrtinu kruga.
Ove žarulje zamjenjuju se s unutrašnje strane
prtljažnika.
F

O

tvorite prtljažnik.
F

S

kinite odgovarajući poklopac na oblozi.
F

O

dspojite konektor svjetla a pritiskom na
tipku za otkopčavanje (ispod konektora na
desnoj strani, iznad konektora na lijevoj
strani).
F
O
dvrnite maticu b i skinite je (
pazite da ne
padne u blatobran ).
F

S

pustite jezičac za pridržavanje svjetla c i
oprezno ga izvadite prema van. Svjetlo dobro umetnite u njegove
vodilice pazeći da bude u osi vozila.
Pritegnite bez naprezanja kako bi se
osiguralo brtvljenje, ali pazite da se ne
ošteti svjetlo.
8
U slučaju kvara

200
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

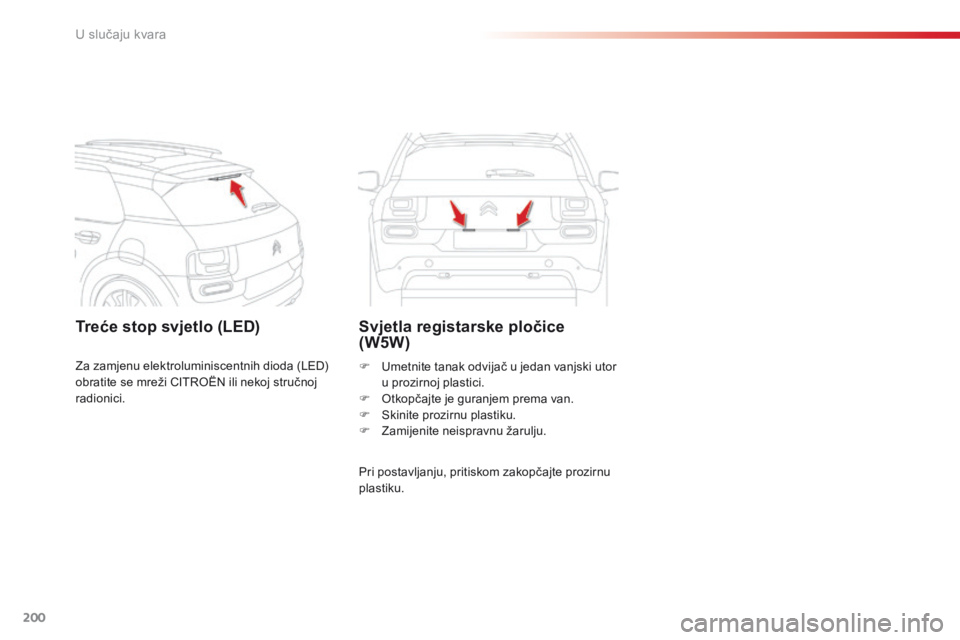

Treće stop svjetlo (LED)Svjetla registarske pločice
(W5W)
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku. F
U
metnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F
O
tkopčajte je guranjem prema van.
F
S
kinite prozirnu plastiku.
F
Z
amijenite neispravnu žarulju.
Za zamjenu elektroluminiscentnih dioda (LED)
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
U slučaju kvara

201
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015
F Plosnatim odvijačem otkvačite okvir stropnog svjetla.
F

I
zvadite neispravnu žarulju i zamijenite je.
F

P
ostavite okvir stropnog svjetla i ispravno
ga uglavite.

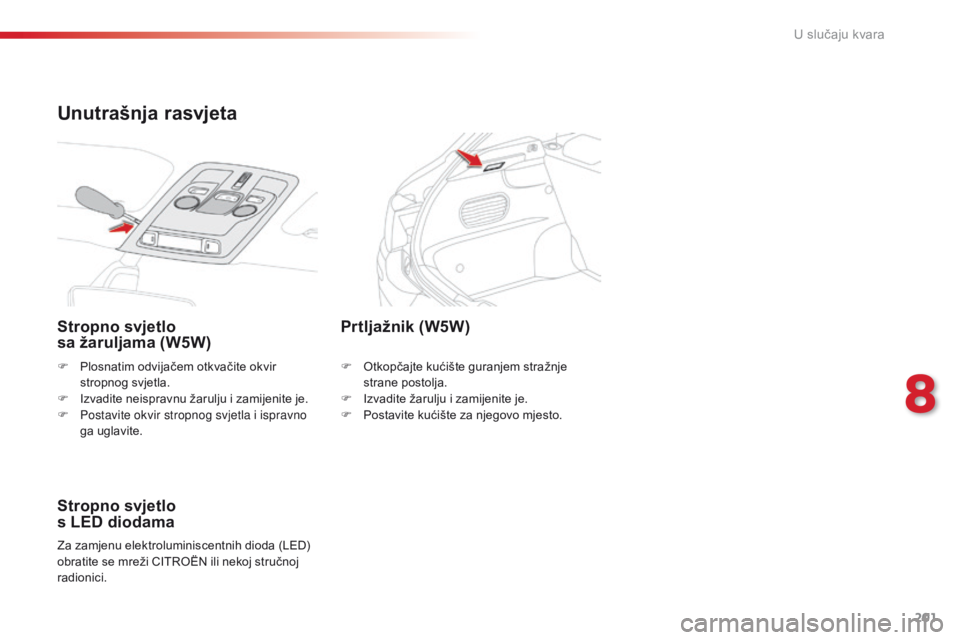

Stropno svjetlo
sa žaruljama (W5W)
Stropno svjetlo
s LED diodama
Za zamjenu elektroluminiscentnih dioda (LED)
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Prtljažnik (W5W)
F Otkopčajte kućište guranjem stražnje strane postolja.
F

I
zvadite žarulju i zamijenite je.
F

P
ostavite kućište za njegovo mjesto.
Unutrašnja rasvjeta
8
8VOX

202
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.

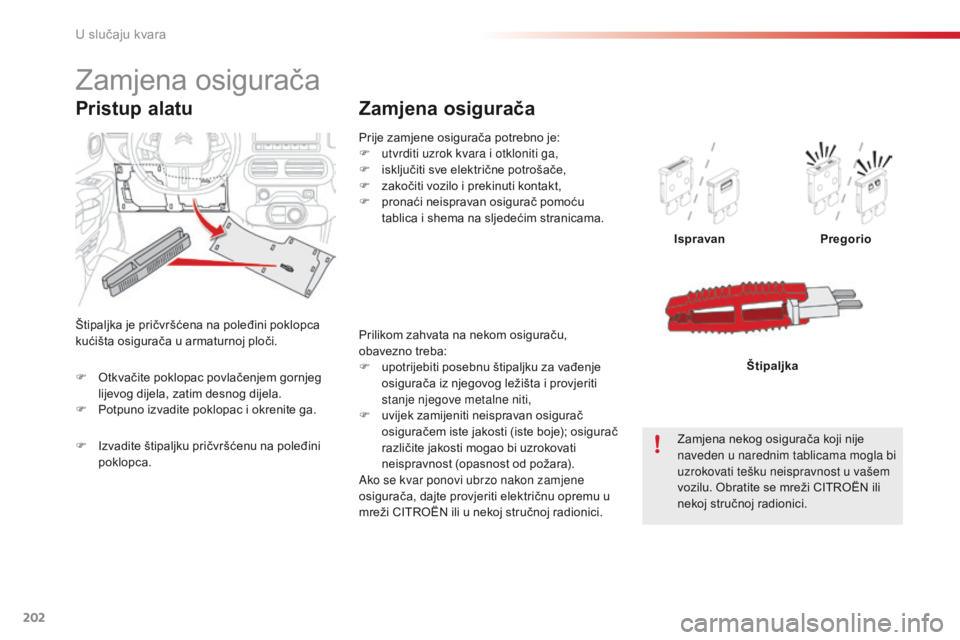

Zamjena osigurača
Ispravan Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži CITROËN ili
nekoj stručnoj radionici. Štipaljka
Zamjena osigurača
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
Pristup alatu
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F

u
potrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
F

O

tkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
F

P

otpuno izvadite poklopac i okrenite ga.
F

I

zvadite štipaljku pričvršćenu na poleđini
poklopca.
U slučaju kvara

203
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015
CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji ukupno troše više od
10
mil
iampera.

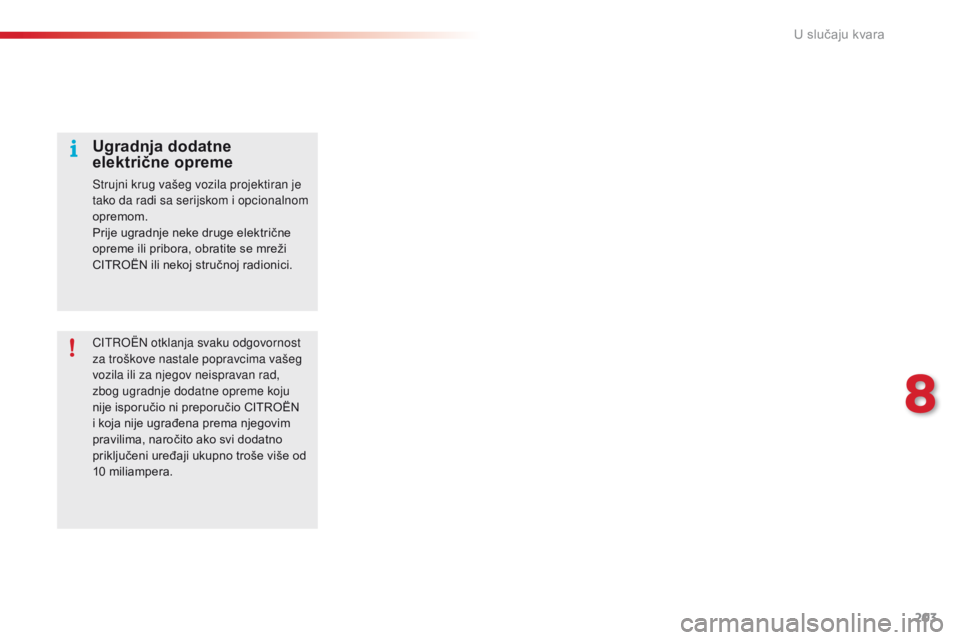

Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
8
U slučaju kvara

204
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

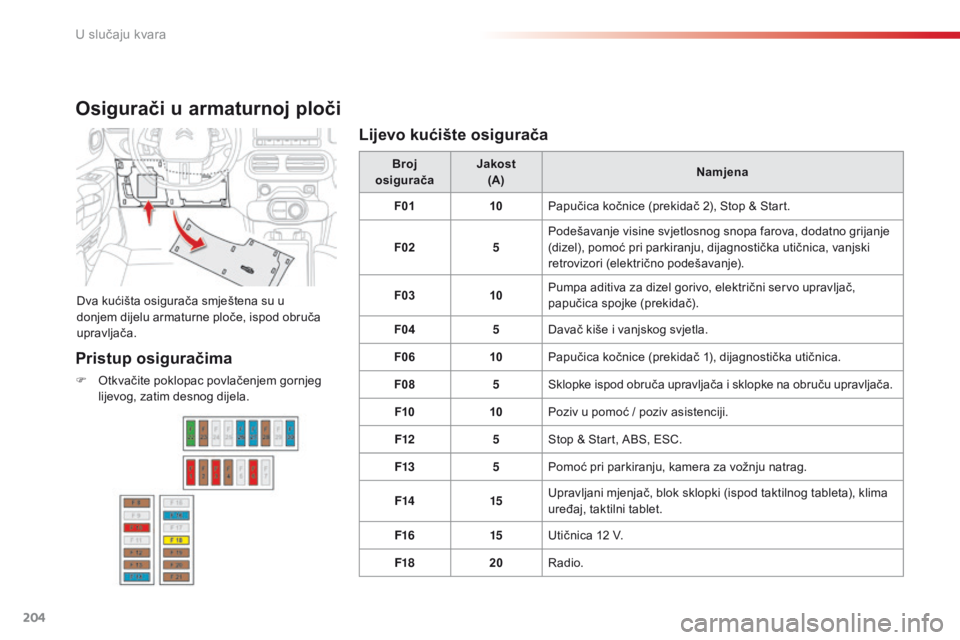

Osigurači u armaturnoj ploči
Dva kućišta osigurača smještena su u
donjem dijelu armaturne ploče, ispod obruča
upravljača.Broj
osigurača Jakost
(A) Namjena
F01 10Papučica kočnice (prekidač 2), Stop & Start.
F02 5Podešavanje visine svjetlosnog snopa farova, dodatno grijanje
(dizel), pomoć pri parkiranju, dijagnostička utičnica, vanjski
retrovizori (električno podešavanje).
F03 10Pumpa aditiva za dizel gorivo, električni servo upravljač,
papučica spojke (prekidač).
F04 5Davač kiše i vanjskog svjetla.
F06 10Papučica kočnice (prekidač 1), dijagnostička utičnica.
F08 5Sklopke ispod obruča upravljača i sklopke na obruču upravljača.
F10 10Poziv u pomoć
/ poziv asistenciji.
F12 5Stop & Start, ABS, ESC.
F13 5Pomoć pri parkiranju, kamera za vožnju natrag.
F14 15Upravljani mjenjač, blok sklopki (ispod taktilnog tableta), klima
uređaj, taktilni tablet.
F16 15Utičnica 12 V.
F18 20Radio.
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg
lijevog, zatim desnog dijela.
Lijevo kućište osigurača
U slučaju kvara

205
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

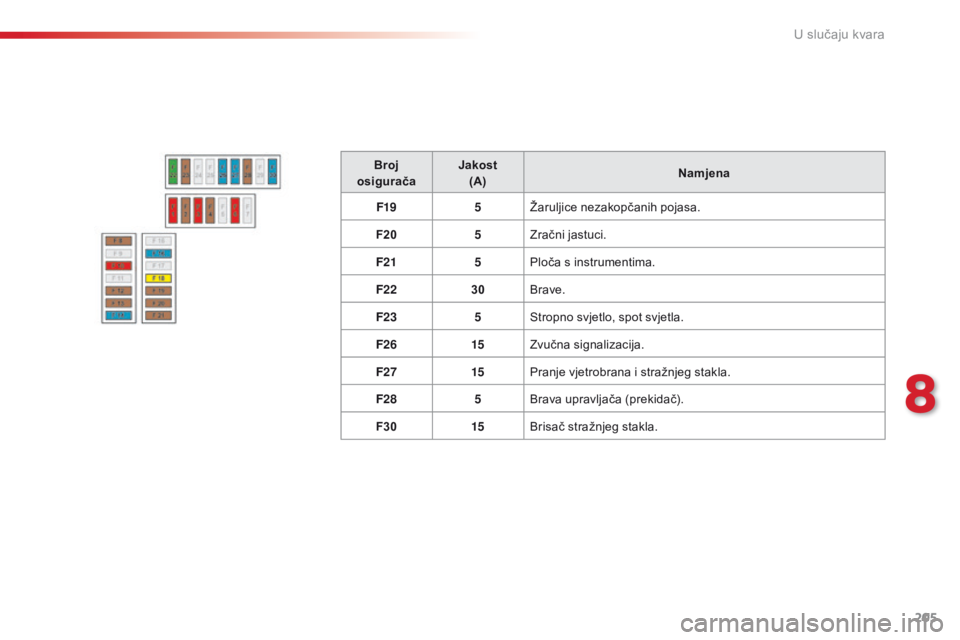

Broj
osigurača Jakost
(A) Namjena
F19 5Žaruljice nezakopčanih pojasa.
F20 5Zračni jastuci.
F21 5Ploča s instrumentima.
F22 30Brave.
F23 5Stropno svjetlo, spot svjetla.
F26 15Zvučna signalizacija.
F27 15Pranje vjetrobrana i stražnjeg stakla.
F28 5Brava upravljača (prekidač).
F30 15Brisač stražnjeg stakla.
8
U slučaju kvara

206
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

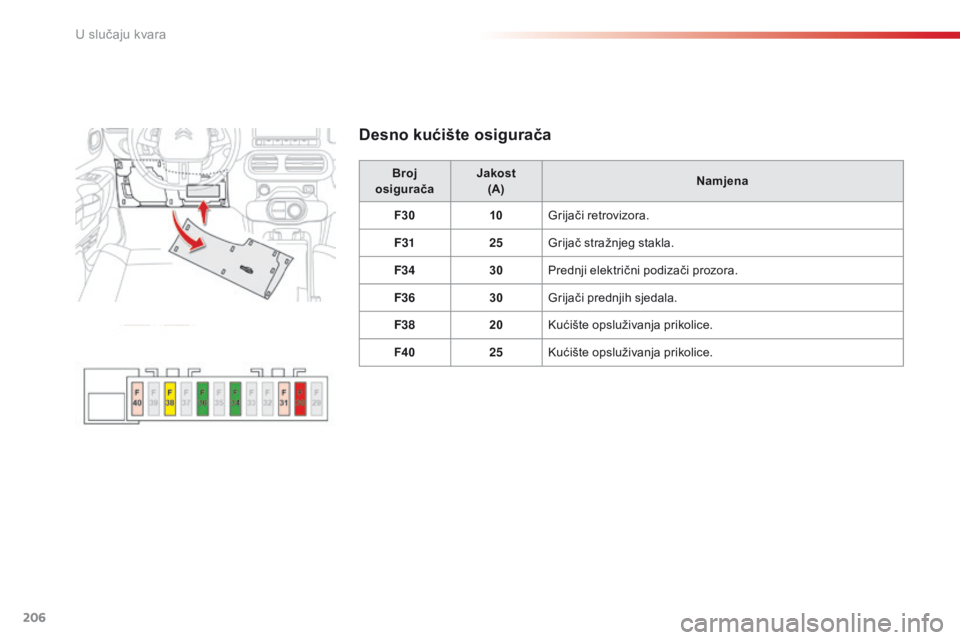

Desno kućište osigurača
Broj
osigurača Jakost
(A) Namjena
F30 10Grijači retrovizora.
F31 25Grijač stražnjeg stakla.
F34 30Prednji električni podizači prozora.
F36 30Grijači prednjih sjedala.
F38 20Kućište opsluživanja prikolice.
F40 25Kućište opsluživanja prikolice.
U slučaju kvara

207
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

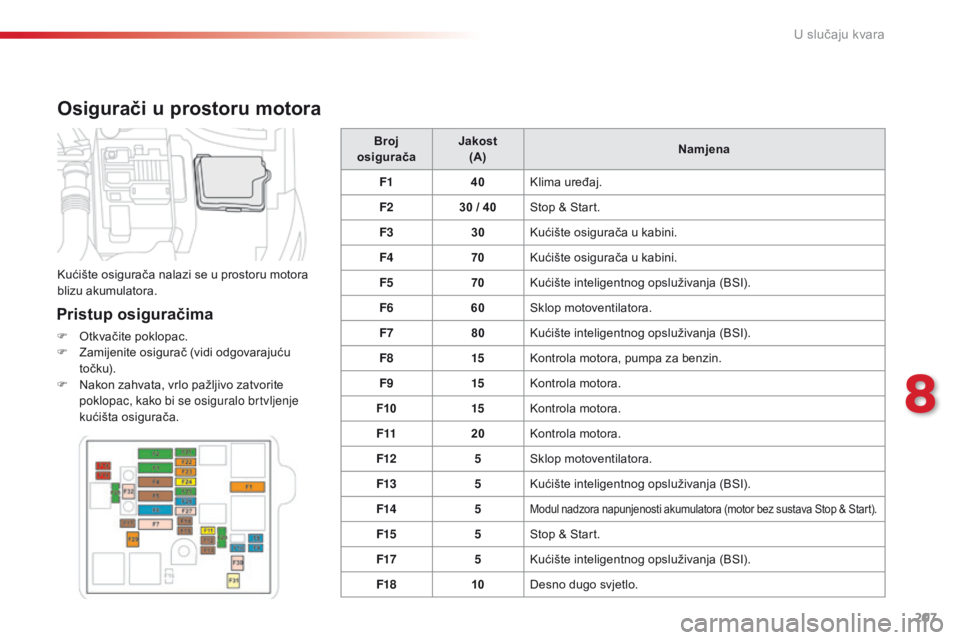

Osigurači u prostoru motora
Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača. Broj
osigurača Jakost
(A) Namjena
F1 40Klima uređaj.
F2 30 / 40
Stop & Start.
F3 30Kućište osigurača u kabini.
F4 70Kućište osigurača u kabini.
F5 70Kućište inteligentnog opsluživanja (BSI).
F6 60Sklop motoventilatora.
F7 80Kućište inteligentnog opsluživanja (BSI).
F8 15Kontrola motora, pumpa za benzin.
F9 15Kontrola motora.
F10 15Kontrola motora.
F11 20Kontrola motora.
F12 5Sklop motoventilatora.
F13 5Kućište inteligentnog opsluživanja (BSI).
F14 5
Modul nadzora napunjenosti akumulatora (motor bez sustava Stop & Start).
F15 5Stop & Start.
F17 5Kućište inteligentnog opsluživanja (BSI).
F18 10Desno dugo svjetlo.
Kućište osigurača nalazi se u prostoru motora
blizu akumulatora.
8
U slučaju kvara

208
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

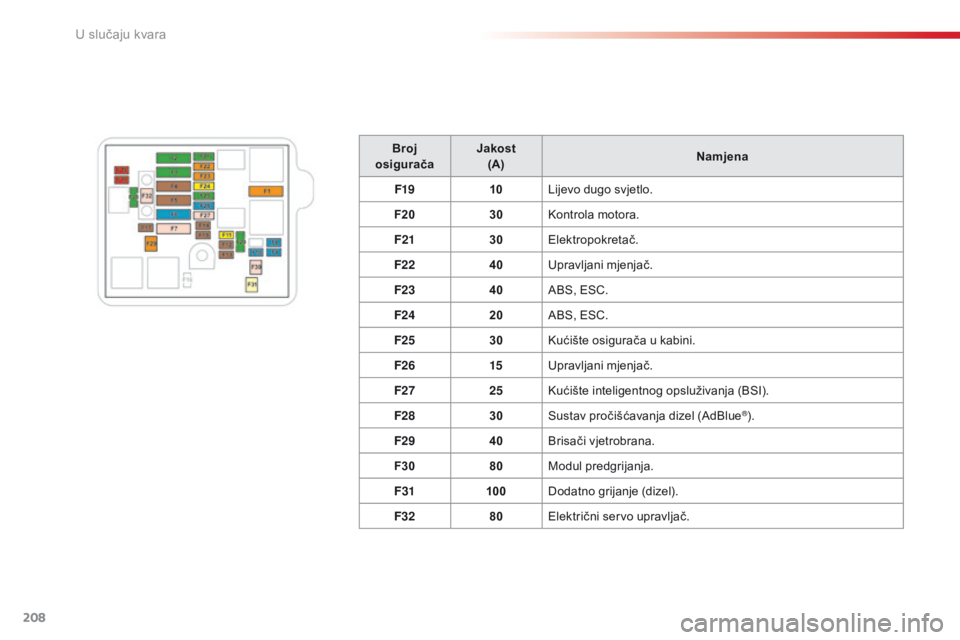

Broj
osigurača Jakost
(A) Namjena
F19 10Lijevo dugo svjetlo.
F20 30Kontrola motora.
F21 30Elektropokretač.
F22 40Upravljani mjenjač.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Kućište osigurača u kabini.
F26 15Upravljani mjenjač.
F27 25Kućište inteligentnog opsluživanja (BSI).
F28 30Sustav pročišćavanja dizel (AdBlue
®).
F29 40Brisači vjetrobrana.
F30 80Modul predgrijanja.
F31 100Dodatno grijanje (dizel).
F32 80Električni servo upravljač.
