169
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

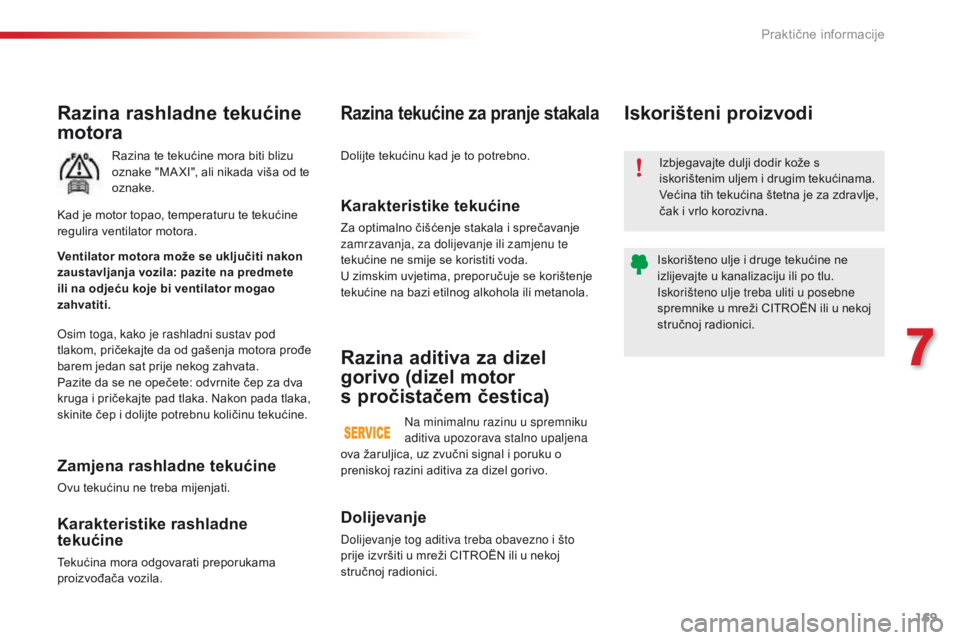

Razina rashladne tekućine
motora
Razina te tekućine mora biti blizu
oznake "MA XI", ali nikada viša od te
oznake.
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Pazite da se ne opečete: odvrnite čep za dva
kruga i pričekajte pad tlaka. Nakon pada tlaka,
skinite čep i dolijte potrebnu količinu tekućine.
Zamjena rashladne tekućine
Ovu tekućinu ne treba mijenjati. Ventilator motora može se uključiti nakon
zaustavljanja vozila: pazite na predmete
ili na odjeću koje bi ventilator mogao
zahvatiti. Kad je motor topao, temperaturu te tekućine
regulira ventilator motora.
Karakteristike rashladne
tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila.
Karakteristike tekućine
Za optimalno čišćenje stakala i sprečavanje
zamrzavanja, za dolijevanje ili zamjenu te
tekućine ne smije se koristiti voda.
U zimskim uvjetima, preporučuje se korištenje
tekućine na bazi etilnog alkohola ili metanola.
Razina tekućine za pranje stakala
Dolijte tekućinu kad je to potrebno.
Dolijevanje
Dolijevanje tog aditiva treba obavezno i što
prije izvršiti u mreži CITROËN ili u nekoj
stručnoj radionici.
Razina aditiva za dizel
gorivo (dizel motor
s
p
ročistačem čestica)
Na minimalnu razinu u spremniku
aditiva upozorava stalno upaljena Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje treba uliti u posebne
spremnike u mreži CITROËN ili u nekoj
stručnoj radionici.
Iskorišteni proizvodi
ova žaruljica, uz zvučni signal i poruku o
preniskoj razini aditiva za dizel gorivo.
7
Praktične informacije

170
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

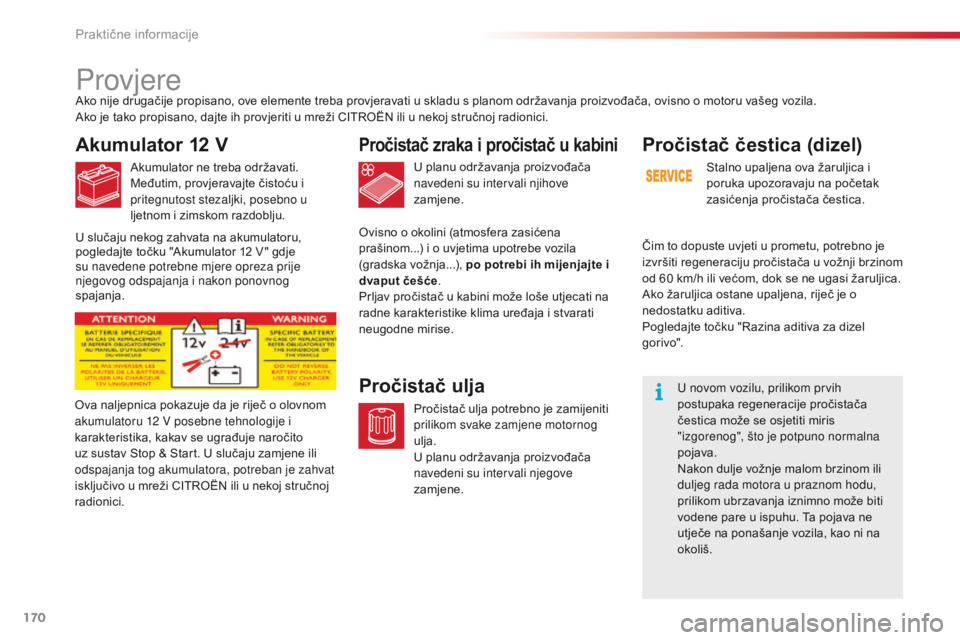

Provjere
Akumulator 12 V
Akumulator ne treba održavati.
Međutim, provjeravajte čistoću i
pritegnutost stezaljki, posebno u
ljetnom i zimskom razdoblju.U planu održavanja proizvođača
navedeni su intervali njihove
zamjene.
Pročistač zraka i pročistač u kabini
Pročistač ulja potrebno je zamijeniti
prilikom svake zamjene motornog
ulja.
U planu održavanja proizvođača
navedeni su intervali njegove
zamjene.
Pročistač ulja
Ova naljepnica pokazuje da je riječ o olovnom
akumulatoru 12
V posebne tehnologije i
karakteristika, kakav se ugrađuje naročito
uz sustav Stop & Start. U slučaju zamjene ili
odspajanja tog akumulatora, potreban je zahvat
isključivo u mreži CITROËN ili u nekoj stručnoj
radionici. Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja proizvođača, ovisno o motoru vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte i
dvaput češće.
Prljav pročistač u kabini može loše utjecati na
radne karakteristike klima uređaja i stvarati
neugodne mirise.
Pročistač čestica (dizel)
Stalno upaljena ova žaruljica i
poruka upozoravaju na početak
zasićenja pročistača čestica.
Čim to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača u vožnji brzinom
od 60 km/h ili većom, dok se ne ugasi žaruljica.
Ako žaruljica ostane upaljena, riječ je o
nedostatku aditiva.
Pogledajte točku "Razina aditiva za dizel
gorivo". U novom vozilu, prilikom prvih
postupaka regeneracije pročistača
čestica može se osjetiti miris
"izgorenog", što je potpuno normalna
pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja iznimno može biti
vodene pare u ispuhu. Ta pojava ne
utječe na ponašanje vozila, kao ni na
okoliš.
U slučaju nekog zahvata na akumulatoru,
pogledajte točku "Akumulator 12

V " gdje
su navedene potrebne mjere opreza prije
njegovog odspajanja i nakon ponovnog
spajanja.
Praktične informacije

171
C4-cactus_hr_Chap07_info-pratiques_ed01-2015
Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu, na kratkim udaljenostima.
Stanje kočnica možda će trebati
Pločice kočnica
Sve informacije o istrošenosti
diskova kočnica možete dobiti u
mreži CITROËN ili u nekoj stručnoj
radionici.
Istrošenost diskova
kočnicaUpotrebljavajte samo proizvode koje
preporučuje CITROËN ili proizvode iste
kvalitete i karakteristika.
Kako bi tako važni sklopovi poput kruga
kočnica optimalno radili, CITROËN bira
i nudi točno određene proizvode.
Nakon pranja vozila, na diskovima i
pločicama kočnica može biti vlage, a
u
zimskim uvjetima i leda, zbog čega se
može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica,

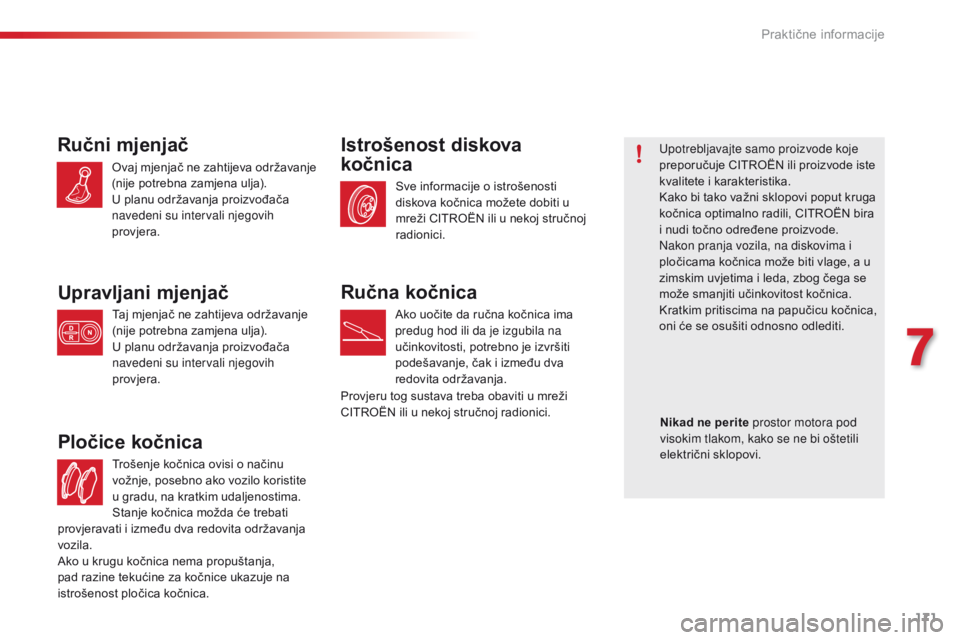

oni će se osušiti odnosno odlediti.Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Upravljani mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Ručna kočnica
Ako uočite da ručna kočnica ima
predug hod ili da je izgubila na
učinkovitosti, potrebno je izvršiti
podešavanje, čak i između dva
redovita održavanja.
Provjeru tog sustava treba obaviti u mreži
CITROËN ili u nekoj stručnoj radionici. Nikad ne perite prostor motora pod
visokim tlakom, kako se ne bi oštetili
električni sklopovi.
provjeravati i između dva redovita održavanja
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
7
Praktične informacije

172
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

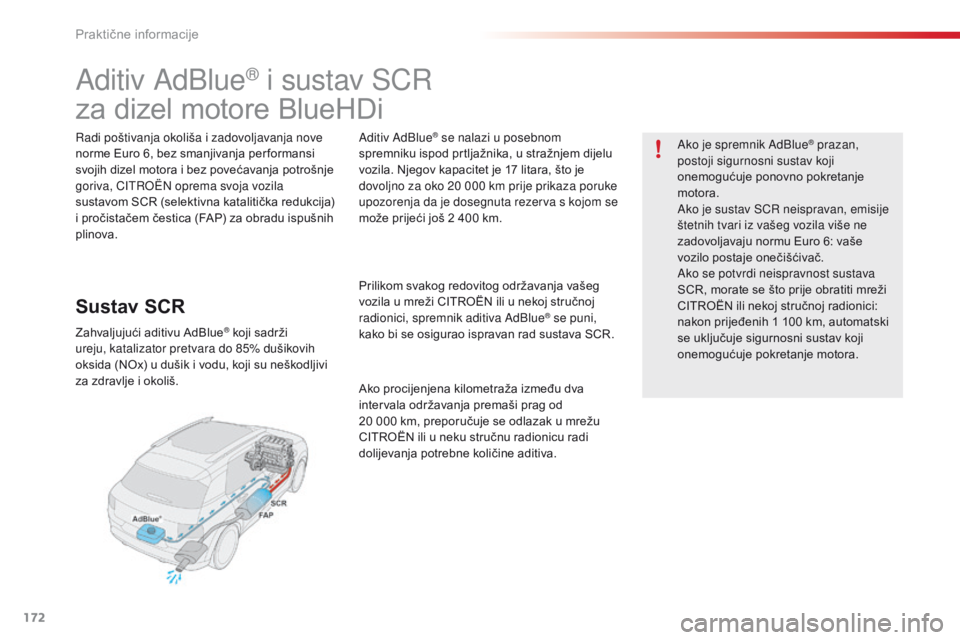

Aditiv AdBlue® i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, CITROËN oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući aditivu AdBlue® koji sadrži
ureju, katalizator pretvara do 85% dušikovih
oksida

(NOx) u dušik i vodu, koji su neškodljivi
za zdravlje i okoliš. Ako je spremnik AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1

100

km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
Aditiv AdBlue® se nalazi u posebnom
spremniku ispod prtljažnika, u stražnjem dijelu
vozila. Njegov kapacitet je 17
litara, što je
dovoljno za oko 20
000 km prije prikaza poruke
upozorenja da je dosegnuta rezerva s kojom se
može prijeći još 2
400 km.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik aditiva AdBlue
® se puni,
kako bi se osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između dva
intervala održavanja premaši prag od
20

000

km, preporučuje se odlazak u mrežu
CITROËN ili u neku stručnu radionicu radi
dolijevanja potrebne količine aditiva.
Praktične informacije

173
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

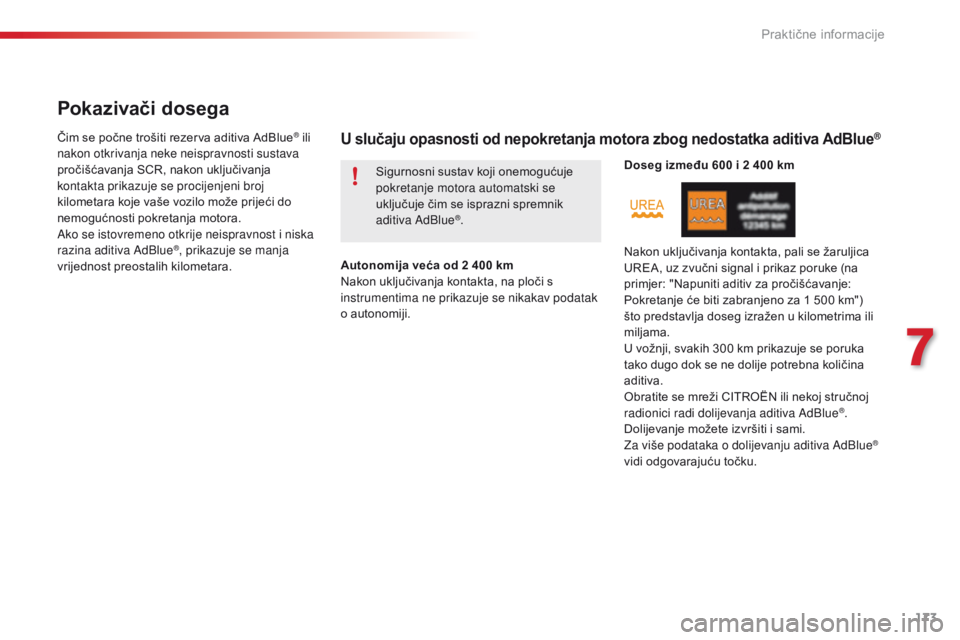

Pokazivači dosega
Čim se počne trošiti rezerva aditiva AdBlue® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
®, prikazuje se manja
vrijednost preostalih kilometara. Autonomija veća od 2
400 km
Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji. Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
®.
U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva AdBlue®
Doseg između 600 i 2 400 km
Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1 500 km")
što predstavlja doseg izražen u kilometrima ili
miljama.
U vožnji, svakih 300 km prikazuje se poruka
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Za više podataka o dolijevanju aditiva AdBlue
®
vidi odgovarajuću točku.
7
Praktične informacije

174
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

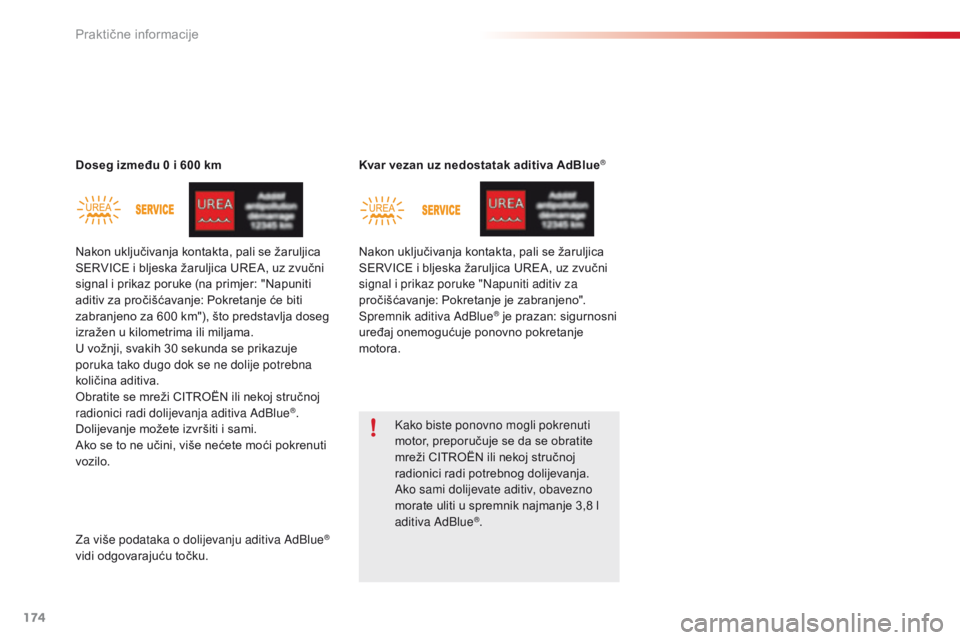

Doseg između 0 i 600 kmKvar vezan uz nedostatak aditiva AdBlue®
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži CITROËN ili nekoj stručnoj
radionici radi potrebnog dolijevanja.

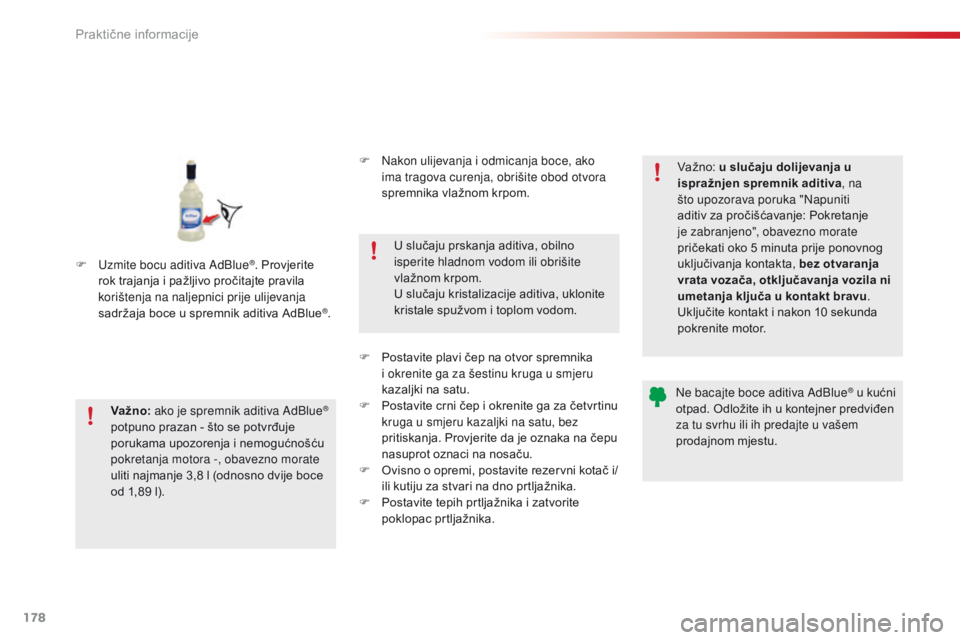

Ako sami dolijevate aditiv, obavezno
morate uliti u spremnik najmanje 3,8 l
aditiva AdBlue
®.
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600 km"), što predstavlja doseg
izražen u kilometrima ili miljama.
U vožnji, svakih 30 sekunda se prikazuje
poruka tako dugo dok se ne dolije potrebna
količina aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Ako se to ne učini, više nećete moći pokrenuti
vozilo. Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik aditiva AdBlue
® je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora.
Za više podataka o dolijevanju aditiva AdBlue
®
vidi odgovarajuću točku.
Praktične informacije

175
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

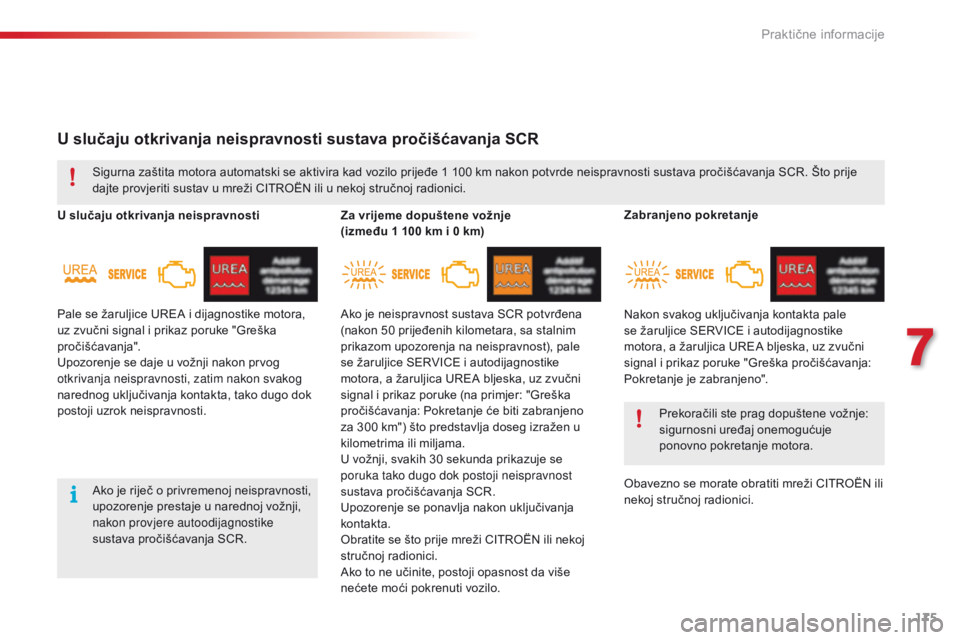

U slučaju otkrivanja neispravnosti sustava pročišćavanja SCR
U slučaju otkrivanja neispravnostiZa vrijeme dopuštene vožnje
(između
1 100 km i 0 km)
Sigurna zaštita motora automatski se aktivira kad vozilo prijeđe 1
100 km nakon potvrde neispravnosti sustava pročišćavanja SCR. Što prije
dajte provjeriti sustav u mreži CITROËN ili u nekoj stručnoj radionici.
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje u narednoj vožnji,
nakon provjere autoodijagnostike
sustava pročišćavanja SCR.
Pale se žaruljice UREA i dijagnostike motora,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ako je neispravnost sustava SCR potvrđena
(nakon 50
prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke (na primjer: "Greška
pročišćavanja: Pokretanje će biti zabranjeno
za 300
km") što predstavlja doseg izražen u
kilometrima ili miljama.
U vožnji, svakih 30
sekunda prikazuje se
poruka tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo. Zabranjeno pokretanje
Obavezno se morate obratiti mreži CITROËN ili
nekoj stručnoj radionici.
Prekoračili ste prag dopuštene vožnje:
sigurnosni uređaj onemogućuje
ponovno pokretanje motora.
Nakon svakog uključivanja kontakta pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke "Greška pročišćavanja:
Pokretanje je zabranjeno".
7
Praktične informacije

176
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

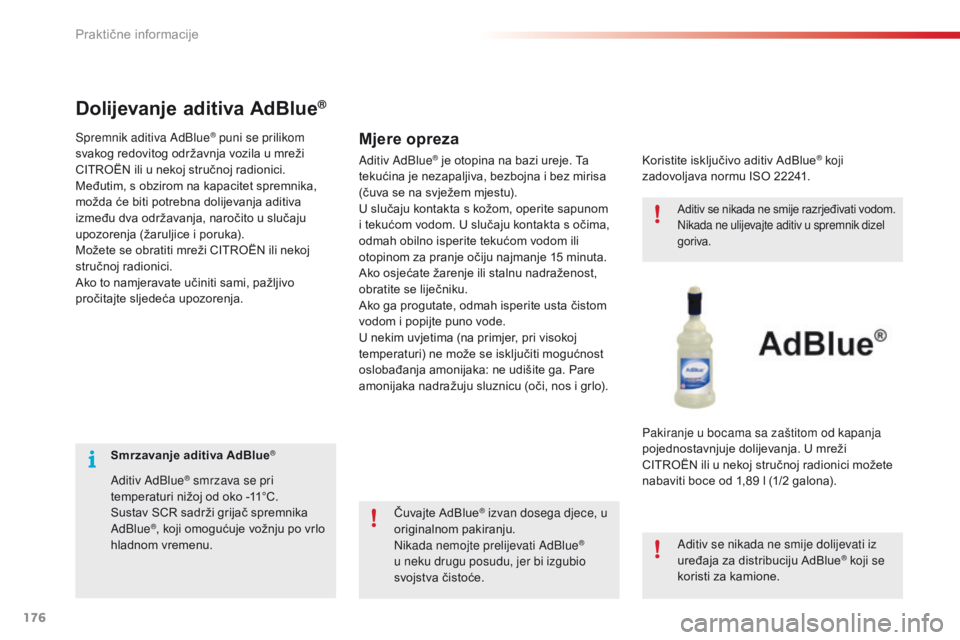

Smrzavanje aditiva AdBlue®
Aditiv AdBlue® smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
Dolijevanje aditiva AdBlue®
Mjere oprezaSpremnik aditiva AdBlue® puni se prilikom
svakog redovitog održavnja vozila u mreži
CITROËN ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži CITROËN ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.
Čuvajte AdBlue
® izvan dosega djece, u
originalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće.
Aditiv se nikada ne smije razrjeđivati vodom.
Nikada ne ulijevajte aditiv u spremnik dizel
goriva.
Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue® koji se
koristi za kamione.
Koristite isključivo aditiv AdBlue
® koji
zadovoljava normu ISO 22241.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
CITROËN ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89 l (1/2 galona).
Aditiv AdBlue® je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Praktične informacije

177
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

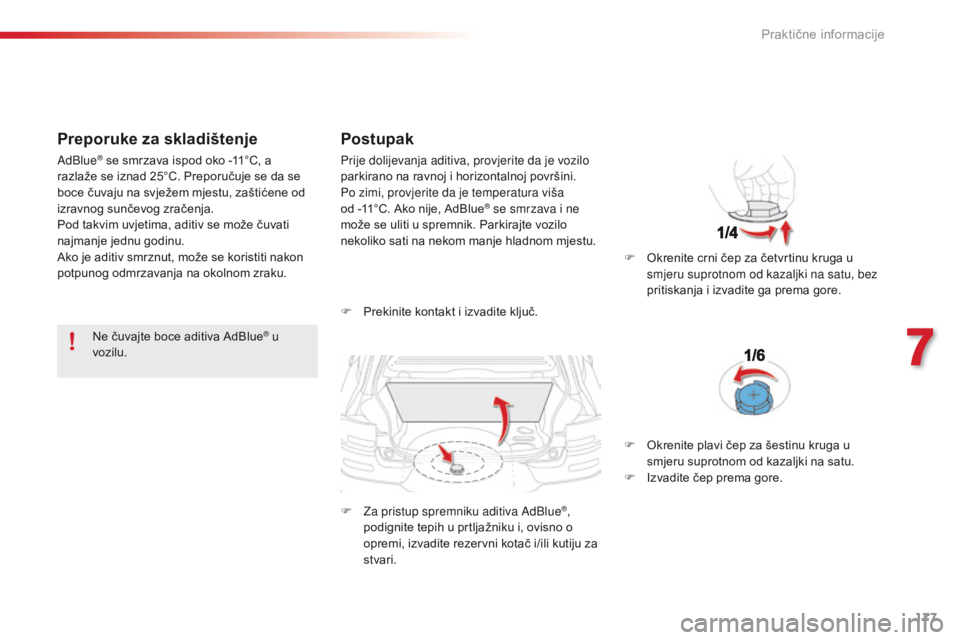

Preporuke za skladištenje
Ne čuvajte boce aditiva AdBlue® u
vozilu.
Postupak
F Prekinite kontakt i izvadite ključ.
F

Z
a pristup spremniku aditiva AdBlue
®,
podignite tepih u prtljažniku i, ovisno o
opremi, izvadite rezervni kotač i/ili kutiju za
stvari. F

O
krenite crni čep za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu, bez
pritiskanja i izvadite ga prema gore.
AdBlue
® se smrzava ispod oko -11°C, a
razlaže se iznad 25°C. Preporučuje se da se
boce čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku. Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša
od
-11°C. Ako nije, AdBlue
® se smrzava i ne
može se uliti u spremnik. Parkirajte vozilo
nekoliko sati na nekom manje hladnom mjestu.
F

O
krenite plavi čep za šestinu kruga u
smjeru suprotnom od kazaljki na satu.
F

I
zvadite čep prema gore.
7
Praktične informacije

178
C4-cactus_hr_Chap07_info-pratiques_ed01-2015
F Uzmite bocu aditiva AdBlue®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®.
Va žno: ako je spremnik aditiva AdBlue
®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8

l (odnosno dvije boce
od 1,89

l). U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
Va žno:
u slučaju dolijevanja u
ispražnjen spremnik aditiva , na
što upozorava poruka "Napuniti
aditiv za pročišćavanje: Pokretanje
je zabranjeno", obavezno morate
pričekati oko 5 minuta prije ponovnog
uključivanja kontakta, bez otvaranja
vrata vozača, otključavanja vozila ni
umetanja ključa u kontakt bravu .
Uključite kontakt i nakon 10 sekunda
pokrenite motor.
Ne bacajte boce aditiva AdBlue
® u kućni
otpad. Odložite ih u kontejner predviđen
za tu svrhu ili ih predajte u vašem
prodajnom mjestu.
F

N

akon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
F

P

ostavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F
P
ostavite crni čep i okrenite ga za četvrtinu
kruga u smjeru kazaljki na satu, bez
pritiskanja. Provjerite da je oznaka na čepu
nasuprot oznaci na nosaču.
F

O

visno o opremi, postavite rezervni kotač i/
ili kutiju za stvari na dno prtljažnika.
F

P

ostavite tepih prtljažnika i zatvorite
poklopac prtljažnika.
Praktične informacije
