CITROEN C4 CACTUS 2016 Upute Za Rukovanje (in Croatian)

159
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

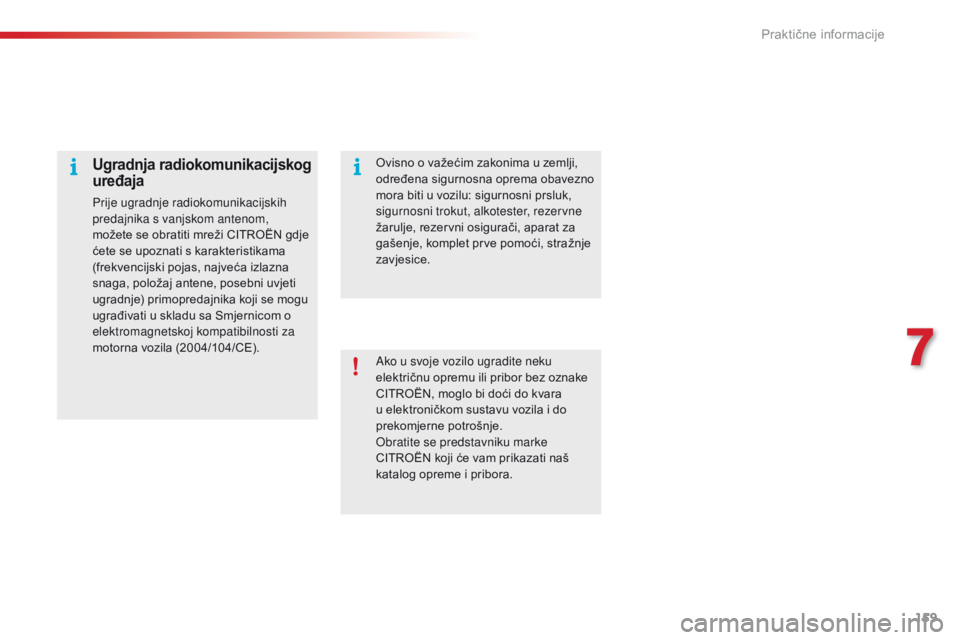

Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
CITROËN, moglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
Obratite se predstavniku marke
CITROËN koji će vam prikazati naš
katalog opreme i pribora.
Ugradnja radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži CITROËN gdje
ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).Ovisno o važećim zakonima u zemlji,
određena sigurnosna oprema obavezno
mora biti u vozilu: sigurnosni prsluk,
sigurnosni trokut, alkotester, rezervne
žarulje, rezervni osigurači, aparat za
gašenje, komplet prve pomoći, stražnje
zavjesice.
7
Praktične informacije

160
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

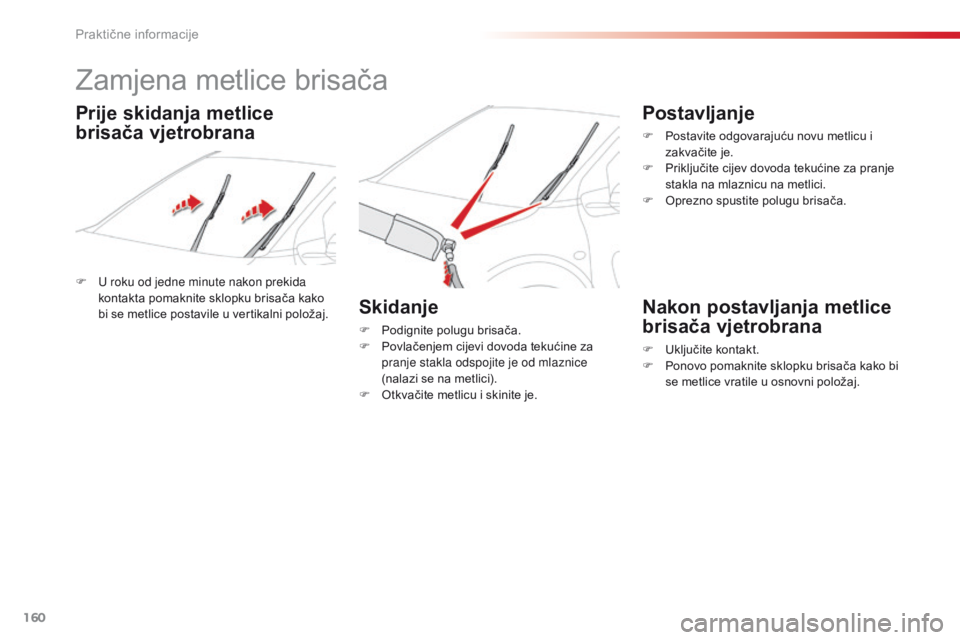

Zamjena metlice brisača
F U roku od jedne minute nakon prekida kontakta pomaknite sklopku brisača kako
bi se metlice postavile u vertikalni položaj.
Skidanje
F Podignite polugu brisača.
F P ovlačenjem cijevi dovoda tekućine za
pranje stakla odspojite je od mlaznice
(nalazi se na metlici).
F

O
tkvačite metlicu i skinite je.
Postavljanje
F Postavite odgovarajuću novu metlicu i zakvačite je.
F

P
riključite cijev dovoda tekućine za pranje
stakla na mlaznicu na metlici.
F

O
prezno spustite polugu brisača.
Nakon postavljanja metlice
brisača vjetrobrana
F Uključite kontakt.
F P onovo pomaknite sklopku brisača kako bi
se metlice vratile u osnovni položaj.
Prije skidanja metlice
brisača vjetrobrana
Praktične informacije

161
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

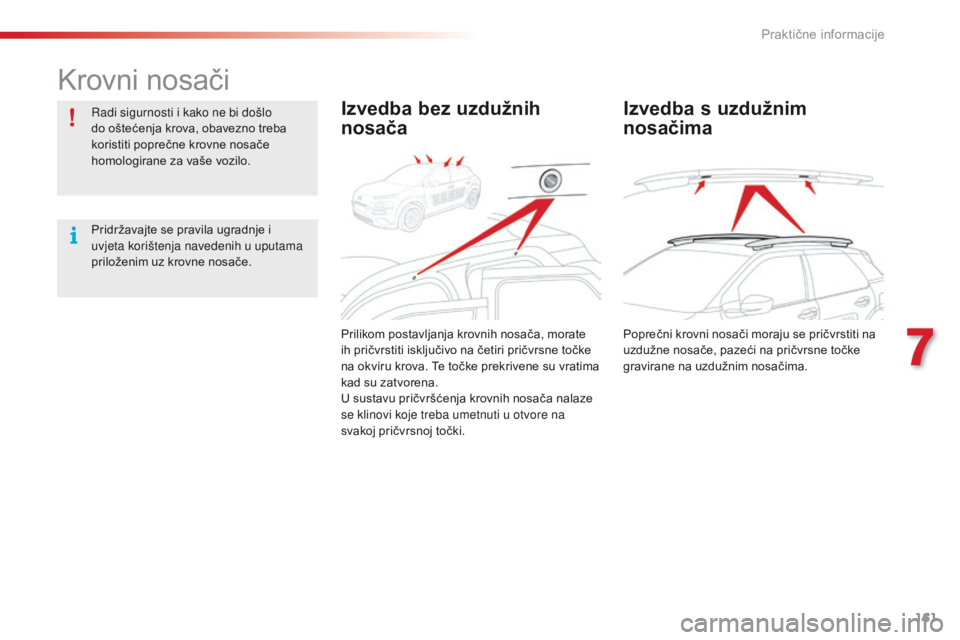

Krovni nosači
Radi sigurnosti i kako ne bi došlo
do oštećenja krova, obavezno treba
koristiti poprečne krovne nosače
homologirane za vaše vozilo.
Pridržavajte se pravila ugradnje i
uvjeta korištenja navedenih u uputama
priloženim uz krovne nosače.Izvedba bez uzdužnih
nosača
Prilikom postavljanja krovnih nosača, morate
ih pričvrstiti isključivo na četiri pričvrsne točke
na okviru krova. Te točke prekrivene su vratima
kad su zatvorena.
U sustavu pričvršćenja krovnih nosača nalaze
se klinovi koje treba umetnuti u otvore na
svakoj pričvrsnoj točki.
Izvedba s uzdužnim
nosačima
Poprečni krovni nosači moraju se pričvrstiti na
uzdužne nosače, pazeći na pričvrsne točke
gravirane na uzdužnim nosačima.
7
Praktične informacije

162
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

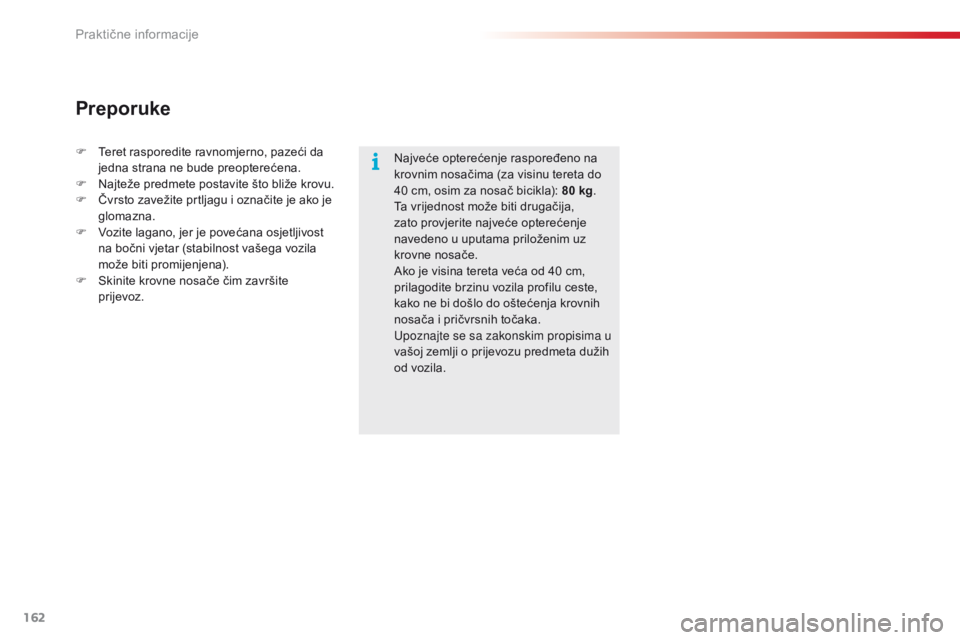

Najveće opterećenje raspoređeno na
krovnim nosačima (za visinu tereta do
40 cm, osim za nosač bicikla): 80 kg.
Ta vrijednost može biti drugačija,
zato provjerite najveće opterećenje
navedeno u uputama priloženim uz
krovne nosače.
Ako je visina tereta veća od 40
cm,
prilagodite brzinu vozila profilu ceste,
kako ne bi došlo do oštećenja krovnih
nosača i pričvrsnih točaka.
Upoznajte se sa zakonskim propisima u
vašoj zemlji o prijevozu predmeta dužih
od vozila.
Preporuke
F Teret rasporedite ravnomjerno, pazeći da jedna strana ne bude preopterećena.
F

N
ajteže predmete postavite što bliže krovu.
F

Č
vrsto zavežite prtljagu i označite je ako je
glomazna.
F

V
ozite lagano, jer je povećana osjetljivost
na bočni vjetar (stabilnost vašega vozila
može biti promijenjena).
F

S
kinite krovne nosače čim završite
prijevoz.
Praktične informacije

163
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

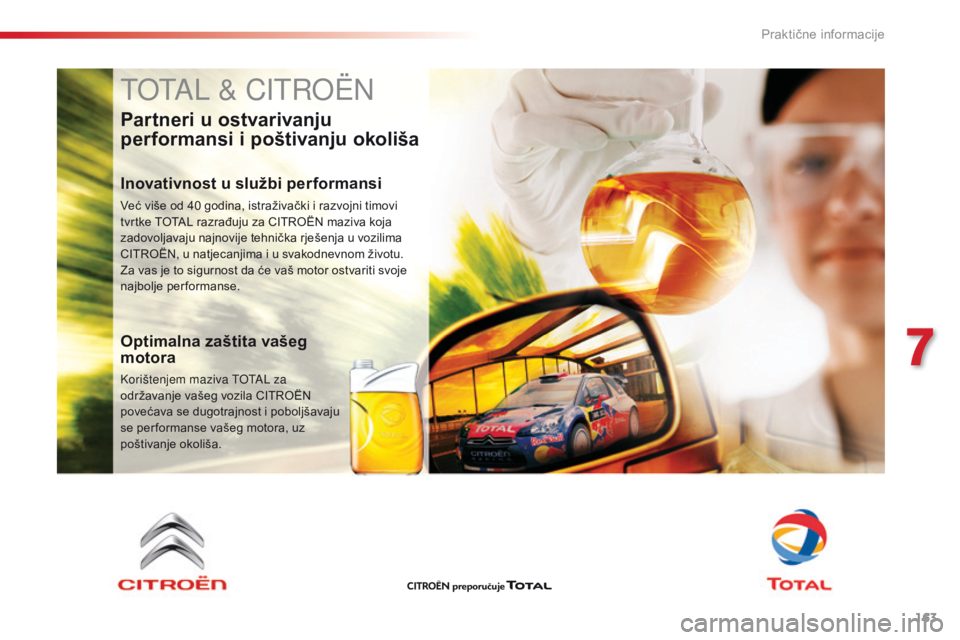

TOTAL & CITROËN
Partneri u ostvarivanju
performansi i poštivanju okoliša
Inovativnost u službi performansi
Već više od 40 godina, istraživački i razvojni timovi
tvrtke TOTAL razrađuju za CITROËN maziva koja
zadovoljavaju najnovije tehnička rješenja u vozilima
CITROËN, u natjecanjima i u svakodnevnom životu.
Za vas je to sigurnost da će vaš motor ostvariti svoje
najbolje performanse.
Optimalna zaštita vašeg
motora
Korištenjem maziva TOTAL za
održavanje vašeg vozila CITROËN
povećava se dugotrajnost i poboljšavaju
se per formanse vašeg motora, uz
poštivanje okoliša.
7
Praktične informacije

164
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

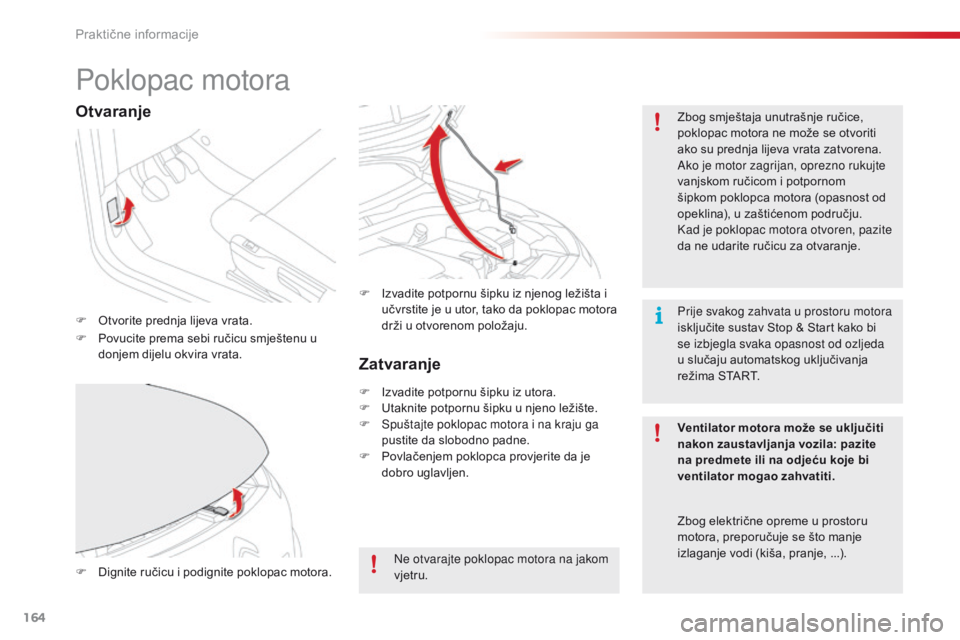

Poklopac motora
F Otvorite prednja lijeva vrata.Zbog smještaja unutrašnje ručice,
poklopac motora ne može se otvoriti
ako su prednja lijeva vrata zatvorena.
Ako je motor zagrijan, oprezno rukujte
vanjskom ručicom i potpornom
šipkom poklopca motora (opasnost od
opeklina), u zaštićenom području.
Kad je poklopac motora otvoren, pazite
da ne udarite ručicu za otvaranje.
F
D
ignite ručicu i podignite poklopac motora. F

I
zvadite potpornu šipku iz njenog ležišta i
učvrstite je u utor, tako da poklopac motora
drži u otvorenom položaju.
Otvaranje
F Povucite prema sebi ručicu smještenu u donjem dijelu okvira vrata.
Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
Ne otvarajte poklopac motora na jakom
vjetru.
Zatvaranje
F Izvadite potpornu šipku iz utora.
F U taknite potpornu šipku u njeno ležište.
F

S
puštajte poklopac motora i na kraju ga
pustite da slobodno padne.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
Zbog električne opreme u prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje, ...). Prije svakog zahvata u prostoru motora
isključite sustav Stop & Start kako bi
se izbjegla svaka opasnost od ozljeda
u slučaju automatskog uključivanja
režima START.
Praktične informacije

165
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

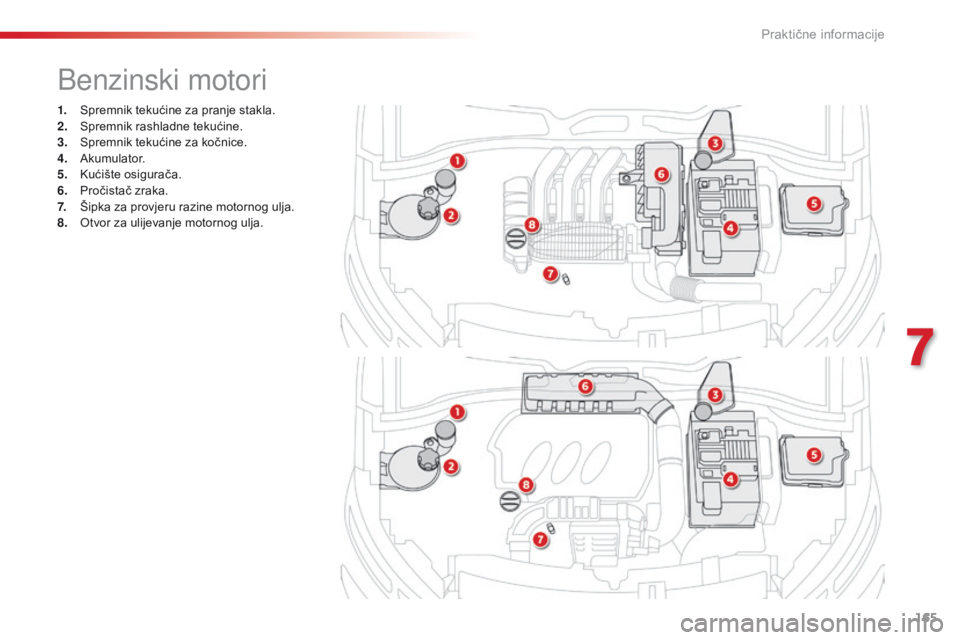

1. Spremnik tekućine za pranje stakla.
2. Spremnik rashladne tekućine.
3.
S

premnik tekućine za kočnice.
4.
A

kumulator.
5.
K

ućište osigurača.
6.
P

ročistač zraka.
7.
Š

ipka za provjeru razine motornog ulja.
8.
O

tvor za ulijevanje motornog ulja.
Benzinski motori
7
Praktične informacije

166
C4-cactus_hr_Chap07_info-pratiques_ed01-2015

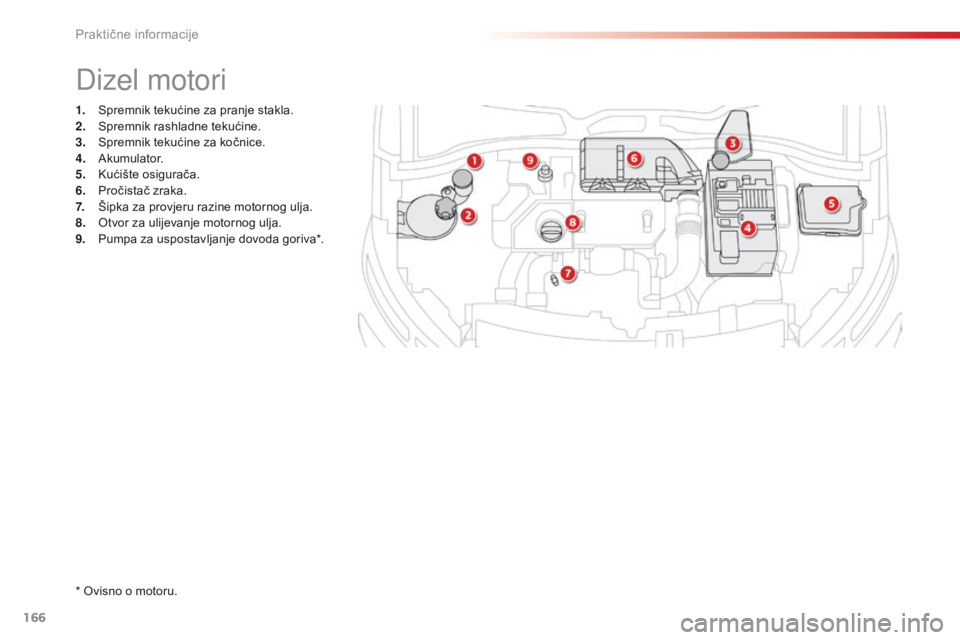

1. Spremnik tekućine za pranje stakla.
2. Spremnik rashladne tekućine.
3.
S

premnik tekućine za kočnice.
4.
A

kumulator.
5.
K

ućište osigurača.
6.
P

ročistač zraka.
7.
Š

ipka za provjeru razine motornog ulja.
8.
O

tvor za ulijevanje motornog ulja.
9.
P

umpa za uspostavljanje dovoda goriva*.
Dizel motori
* Ovisno o motoru.
Praktične informacije

167
C4-cactus_hr_Chap07_info-pratiques_ed01-2015
Provjera razine tekućina
Budite oprezni prilikom zahvata u
prostoru motora, jer neka mjesta
motora mogu biti vrlo vruća (opasnost
od opeklina), a ventilator motora može
se uključiti u svakom trenutku (čak i uz
prekinut kontakt).
Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima,
nakon uključivanja kontakta
(u vozilima s električnim mjeračem),
ili mjernom šipkom.
Provjera mjernom šipkom
Redovito provjeravajte razinu svih tekućina prema podacima u planu održavanja proizvođača. Dolijevajte potrebne količine, ako nije drugačije propisano.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Ako je razina iznad oznake A ili ispod oznake B,
ne pokrećite motor .
-

A
ko je razina iznad oznake MAXI
(opasnost od oštećenja motora), obratite se
mreži CITROËN ili nekoj stručnoj radionici.
-

A
ko je razina ispod oznake MINI, obavezno
dolijte potrebnu količinu motornog ulja.
A = MA XI
B = MINI
Radi pouzdanosti mjerenja, vozilo mora
biti na horizontalnoj podlozi, a motor
mora biti ugašen duže od 30 minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). CITROËN
preporučuje provjeru svakih 5 000 km i, po
potrebi, dolijevanje ulja. F

P
ronađite ručnu šipku u prostoru motora.
Za više podataka o benzinskom ili dizel motoru,
pogledajte odgovarajuću točku.
F

P
rimite šipku za vrh u boji i potpuno je
izvadite.
F

O
brišite šipku čistom krpom koja ne
ostavlja dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite
i provjerite razinu: ispravna razina mora biti
između oznaka A i B.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i da je u skladu s preporukama proizvođača
vozila.
7
Praktične informacije

168
C4-cactus_hr_Chap07_info-pratiques_ed01-2015
Nakon dolijevanja ulja i nakon
uključivanja kontakta, provjera razine
na pokazivaču razine ulja na ploči
s instrumentima nije valjana u prvih
30 minuta nakon dolijevanja.
Dolijevanje motornog ulja
F Pronađite čep spremnika u prostoru motora.
Za više podataka o benzinskom ili dizel motoru,
vidi odgovarajuću točku.
F

O
dvrnite čep spremnika.
F

U
lijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost
od požara).
F

P
ričekajte nekoliko minuta prije provjere
razine ručnom mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F

N
akon provjere razine, pažljivo zavrnite
čep spremnika i umetnite mjernu šipku u
njezino ležište.
Zamjena motornog ulja
Intervali zamjene ulja navedeni su u planu
održavanja proizvođača.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje. Razina te tekućine mora biti blizu
oznake "MA XI". Ako nije, provjerite
istrošenost pločica kočnica.
Razina tekućine za kočnice
Zamjena tekućine za kočnice
Intervali zamjene navedeni su u planu
održavanja proizvođača.
Karakteristike tekućine za
kočnice
Tekućina mora zadovoljavati preporuke
proizvođača vozila.
Praktične informacije
