CITROEN C4 CACTUS 2018 Betriebsanleitungen (in German)

9
C4-cactus_de_Chap00c_eco-conduite_ed01-2016
Optimieren Sie die Nutzung Ihrer
Gangschaltung
Mit einem Schaltgetriebe fahren Sie vorsichtig los und legen
Sie ohne Zögern den höheren Gang ein. Schalten Sie in der
Beschleunigungsphase zügig.
Die Anzeige für die Änderung des Ganges fordert Sie dazu auf, den
am besten geeigneten Gang einzulegen: sobald die Aufforderung im
Kombiinstrument angezeigt wird, kommen Sie dieser nach.
Kontrollieren Sie die Verwendung Ihrer
elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften Sie ihn durch
Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber, bevor Sie die
Klimaanlage verwenden.
Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie die Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu ver wenden, die es ermöglichen, die Temperatur im
Fahrgastinnenraum zu begrenzen (Sonnenrollos, Glasdach-Jalousie, ...).
Um Energie zu sparen, stellen Sie die Klimaanlage nicht auf eine zu niedrige Temperatur ein.
Sobald Sie die gewünschte Komforttemperatur erreicht haben, schränken Sie die Nutzung
der Klimaanlage ein, es sei denn, die Regelung ist automatisch.
Schalten Sie die Enteisung und die Beschlagentfernung aus, sobald Sie dies für notwendig
erachten.
Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten Nebelscheinwer fern und
Nebelschlussleuchte, wenn die Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen,
bevor Sie den 1. Gang einlegen; Ihr Fahrzeug heizt während der Fahrt
schneller.
Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik,
Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch von
elektrischer Energie, also von Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem Verlassen des Fahrzeugs aus.

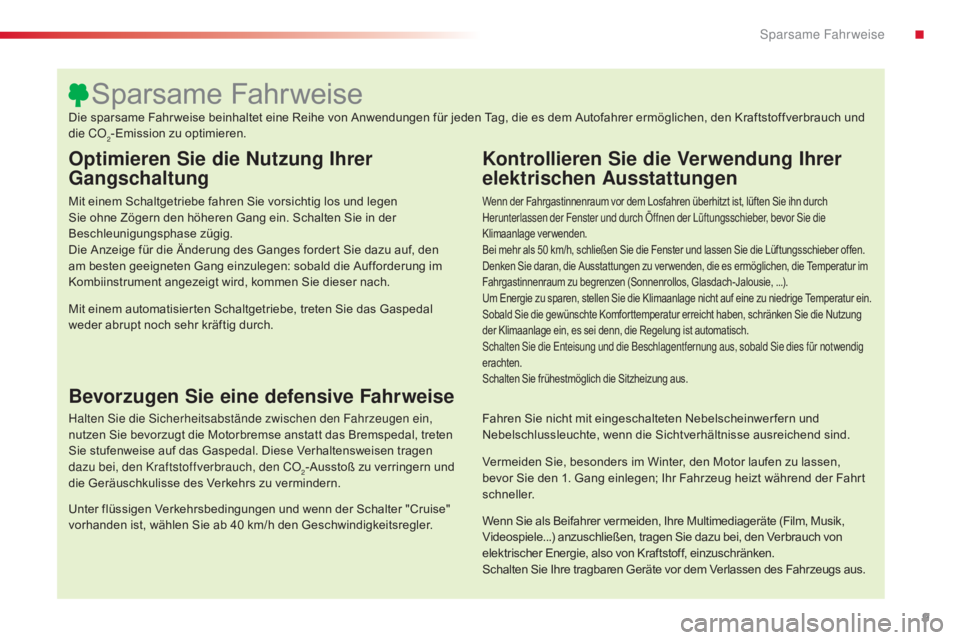

Sparsame Fahrweise
Die sparsame Fahr weise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch und
die CO
2-Emission zu optimieren.
Mit einem automatisierten Schaltgetriebe, treten Sie das Gaspedal
weder abrupt noch sehr kräftig durch.
Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen den Fahrzeugen ein,
nutzen Sie bevorzugt die Motorbremse anstatt das Bremspedal, treten
Sie stufenweise auf das Gaspedal. Diese Verhaltensweisen tragen
dazu bei, den Kraftstoffverbrauch, den CO
2-Ausstoß zu verringern und
die Geräuschkulisse des Verkehrs zu vermindern.
Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise"
vorhanden ist, wählen Sie ab 40 km/h den Geschwindigkeitsregler.
.
Sparsame Fahrweise

10
C4-cactus_de_Chap00c_eco-conduite_ed01-2016
Reduzieren Sie die Ursachen für
Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die schwersten
Gepäckstücke hinten in den Kofferraum, möglichst dicht an die Rücksitzbank.
Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den
aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger,
Anhänger...). Ziehen Sie die Ver wendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den Dachgepäckträger nach der Ver wendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und
montieren Sie erneut die Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruck Ihrer
Reifen, beziehen Sie sich auf das Etikett an der Innenseite der Tür auf
der Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
-
vor
einer langen Fahrt,
-
bei

jedem Saisonwechsel,
-
nac

h längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers
oder des Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, Innenraumfilter, ...)
regelmäßig und befolgen Sie den vom Hersteller empfohlenen
Maßnahmen-Kalender im individuellen Wartungsplan Ihres Fahrzeugs.
Wenn bei einem BlueHDi-Dieselmotor das SCR-System defekt ist, trägt Ihr Fahrzeug
zur Umweltverschmutzung bei, wenden Sie sich daher umgehend an einen Vertreter
des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt, um das Niveau der
Stickoxid-Emissionen entsprechend den gesetzlichen Bestimmungen anzupassen.
Füllen Sie beim Tanken nach dem dritten Abschalten der Zapfpistole keinen
Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den
ersten 3000 Kilometern einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest.
Sparsame Fahrweise

11
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2016

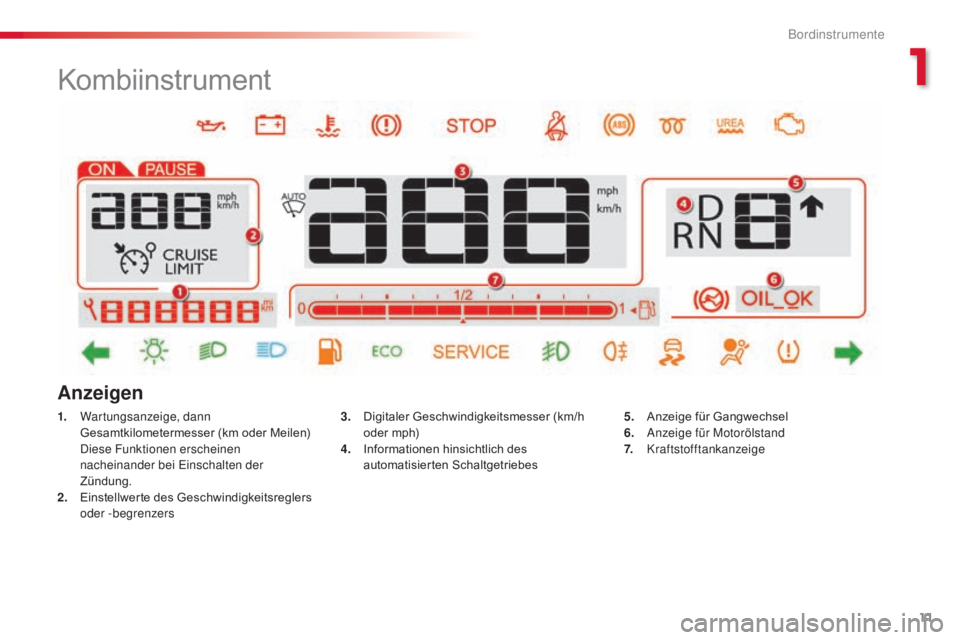

Kombiinstrument
1. Wartungsanzeige, dann
Gesamtkilometermesser (km oder Meilen)
Die

se Funktionen erscheinen
nacheinander bei Einschalten der
Zündung.
2.
Ein

stellwerte des Geschwindigkeitsreglers
oder -begrenzers 3. Digit
aler Geschwindigkeitsmesser (km/h
oder mph)
4.
Inf

ormationen hinsichtlich des
automatisierten Schaltgetriebes
Anzeigen
5. Anzeige für Gangwechsel
6. Anz eige für Motorölstand
7.
Kr

aftstofftankanzeige
1
Bordinstrumente

12
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2016

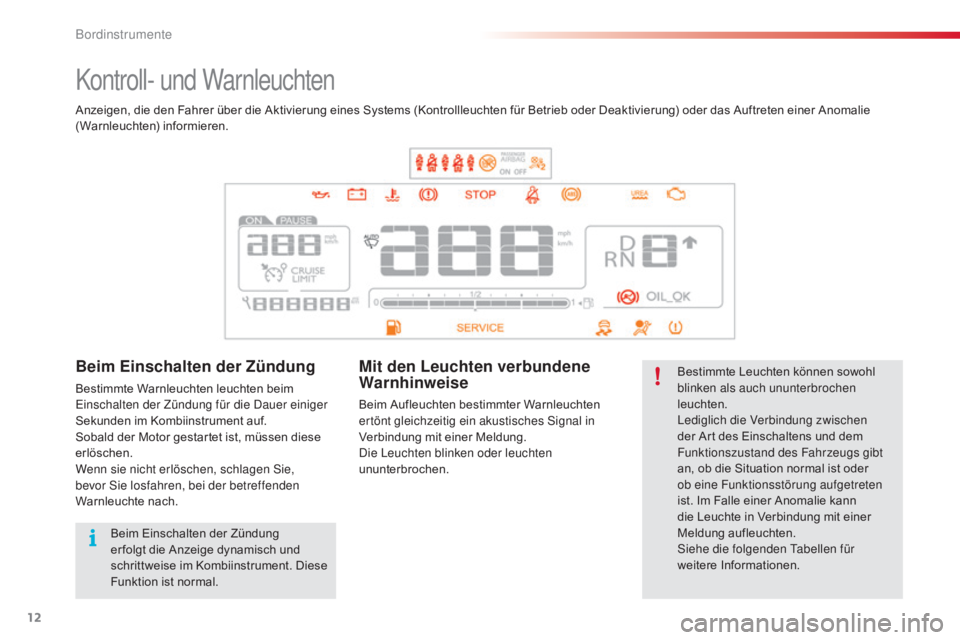

Kontroll- und Warnleuchten
Bestimmte Leuchten können sowohl
blinken als auch ununterbrochen
leuchten.
Lediglich die Verbindung zwischen
der Art des Einschaltens und dem
Funktionszustand des Fahrzeugs gibt
an, ob die Situation normal ist oder
ob eine Funktionsstörung aufgetreten
ist. Im Falle einer Anomalie kann
die Leuchte in Verbindung mit einer
Meldung aufleuchten.
Siehe die folgenden Tabellen für
weitere Informationen.
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Anomalie
(Warnleuchten) informieren.Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer einiger
Sekunden im Kombiinstrument auf.
Sobald der Motor gestartet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, schlagen Sie,
bevor Sie losfahren, bei der betreffenden
Warnleuchte nach.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten
ertönt gleichzeitig ein akustisches Signal in
Verbindung mit einer Meldung.
Die Leuchten blinken oder leuchten
ununterbrochen.
Beim Einschalten der Zündung
er folgt die Anzeige dynamisch und
schrittweise im Kombiinstrument. Diese
Funktion ist normal.
Bordinstrumente

13
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2016

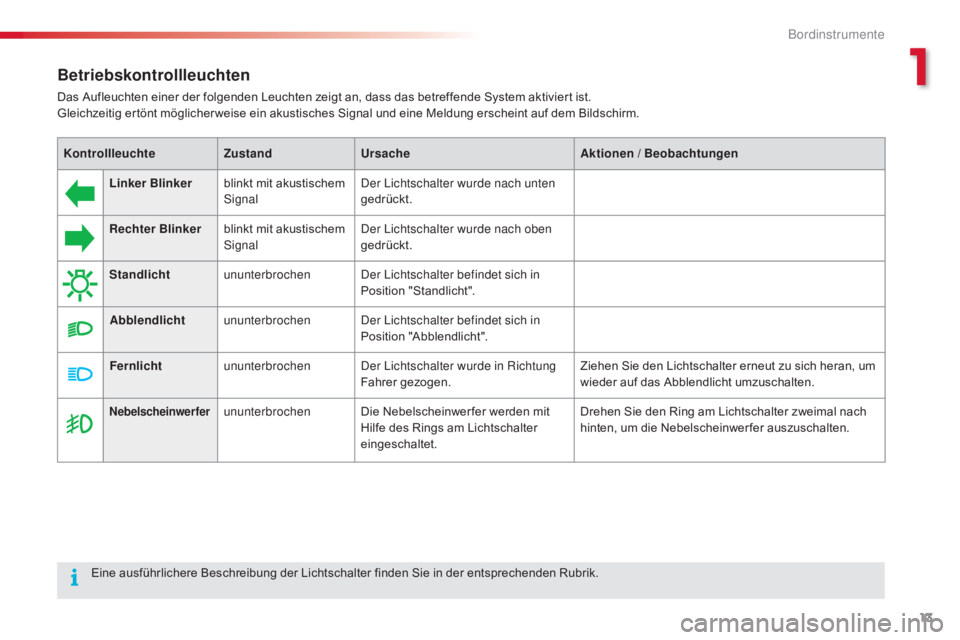

Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.
Gleichzeitig ertönt möglicher weise ein akustisches Signal und eine Meldung erscheint auf dem Bildschirm.
Linke
r Blinkerblinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.
Recht

er Blinkerblinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.
Standlicht ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht".
Abblendlicht ununterbrochen Der Lichtschalter befindet sich in
Position "Abblendlicht".
Fernlicht ununterbrochen Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.
Nebelscheinwerferununterbrochen
Die Nebelscheinwer fer werden mit
Hilfe des Rings am Lichtschalter
eingeschaltet. Drehen Sie den Ring am Lichtschalter zweimal nach
hinten, um die Nebelscheinwer fer auszuschalten.
Eine ausführlichere Beschreibung der Lichtschalter finden Sie in der entsprechenden Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
1
Bordinstrumente

14
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2016
NebelschlussleuchteununterbrochenDie Nebelschlussleuchte wird mit
Hilfe des Rings am Lichtschalter
eingeschaltet. Drehen Sie den Ring am Lichtschalter nach hinten,
um die Nebelschlussleuchte auszuschalten.
Vorglühen
Dieselmotor ununterbrochen
Der Schlüssel befindet sich in der
2. Position (Zündung) im Zündschloss.
Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig
(bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und warten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Feststellbremse ununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse siehe
entsprechende Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Bordinstrumente

15
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2016

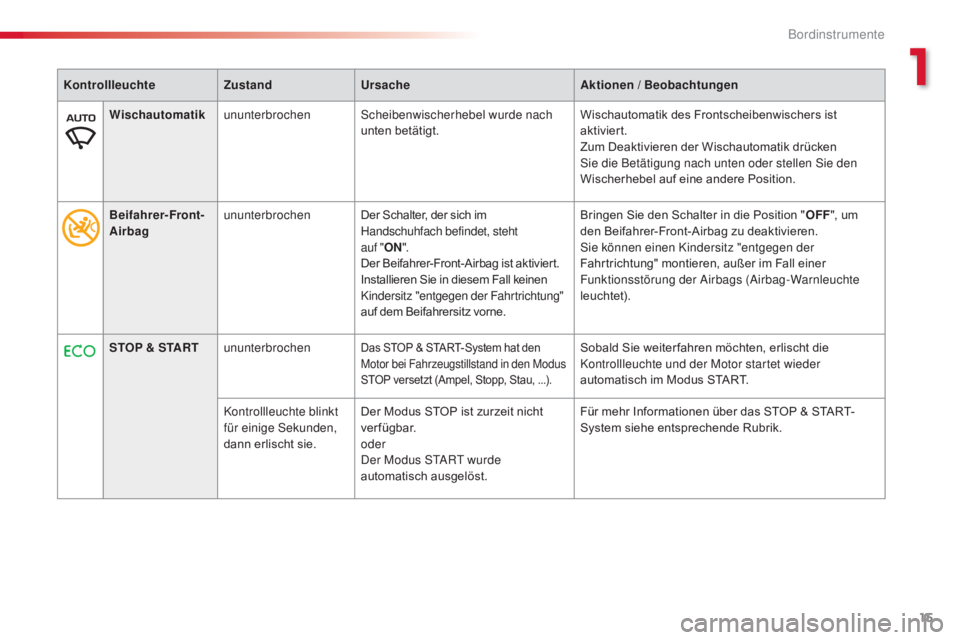

Wischautomatikununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.
Zum Deaktivieren der Wischautomatik drücken
Sie die Betätigung nach unten oder stellen Sie den
Wischerhebel auf eine andere Position.
STOP & START ununterbrochen
Das STOP & START-System hat den
Motor bei Fahrzeugstillstand in den Modus
STOP versetzt (Ampel, Stopp, Stau, ...).Sobald Sie weiter fahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
Kontrollleuchte blinkt
für einige Sekunden,
dann erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen über das STOP & START-
System siehe entsprechende Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Beifahrer-Front-
Airbag ununterbrochen
Der Schalter, der sich im
Handschuhfach befindet, steht
auf
"ON ".
D

er Beifahrer-Front-Airbag ist aktiviert.
Installieren Sie in diesem Fall keinen
Kindersitz "entgegen der Fahrtrichtung"
auf dem Beifahrersitz vorne. Bringen Sie den Schalter in die Position "
OFF", um
den Beifahrer-Front-Airbag zu deaktivieren.
Sie können einen Kindersitz "entgegen der
Fahrtrichtung" montieren, außer im Fall einer
Funktionsstörung der Airbags (Airbag-Warnleuchte
leuchtet).
1
Bordinstrumente

16
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2016

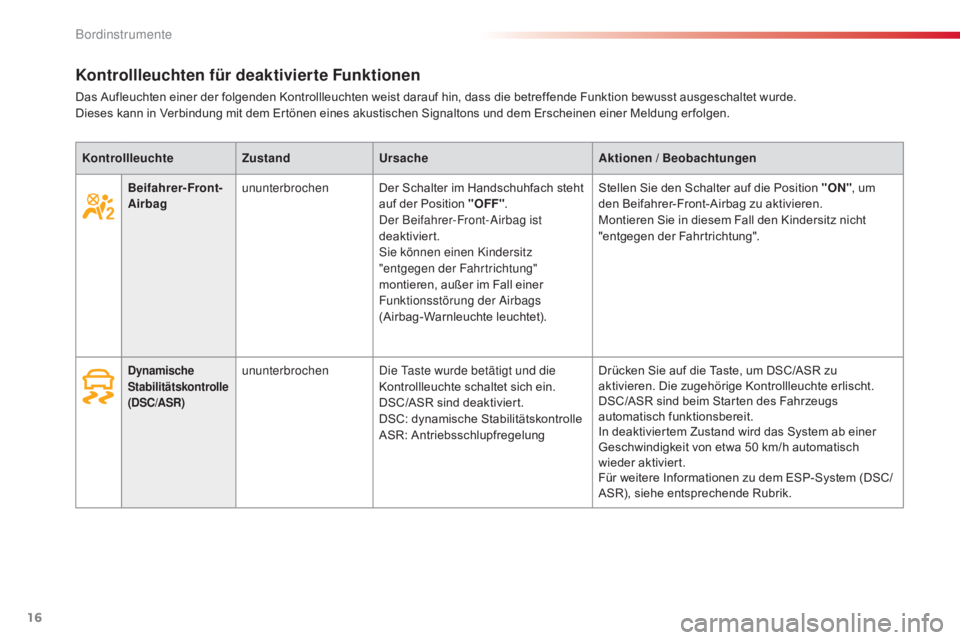

Beifahrer-Front-
Airbag ununterbrochen
Der Schalter im Handschuhfach steht
auf der Position "OFF".
Der Beifahrer-Front-Airbag ist
deaktiviert.
Sie können einen Kindersitz
"entgegen der Fahrtrichtung"
montieren, außer im Fall einer
Funktionsstörung der Airbags
(Airbag-Warnleuchte leuchtet). Stellen Sie den Schalter auf die Position "ON"
, um
den Beifahrer-Front-Airbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht
"entgegen der Fahrtrichtung".
Dynamische
Stabilitätskontrolle
(DSC/ASR)ununterbrochen Die Taste wurde betätigt und die
Kontrollleuchte schaltet sich ein.
DSC/ASR sind deaktiviert.
DSC: dynamische Stabilitätskontrolle
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um DSC/ASR zu
aktivieren. Die zugehörige Kontrollleuchte erlischt.
DSC/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
In deaktiviertem Zustand wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch
wieder aktiviert.
Für weitere Informationen zu dem ESP-System (DSC/
ASR), siehe entsprechende Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung er folgen.
Bordinstrumente

17
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2016

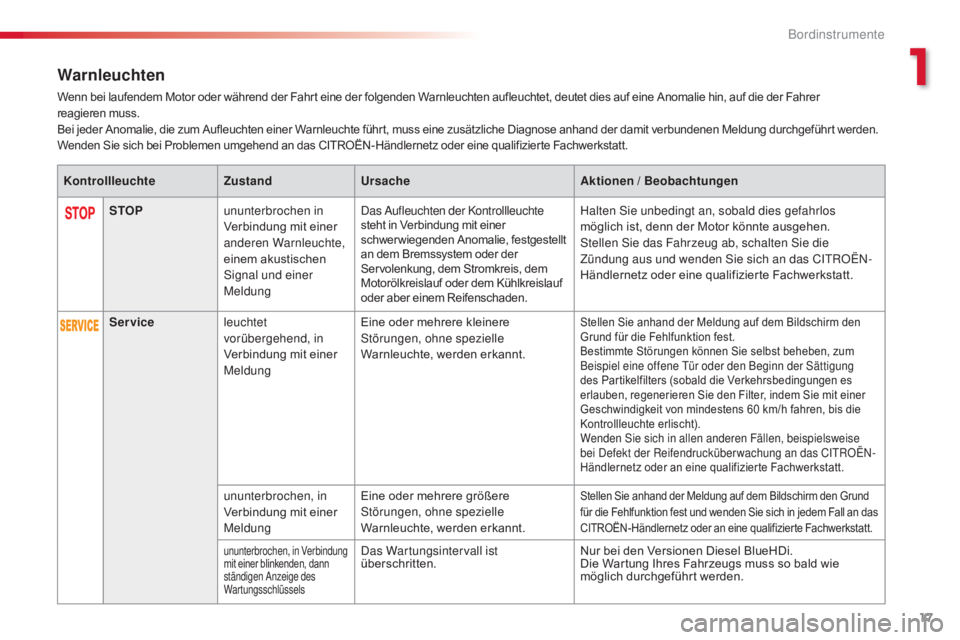

Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer
reagieren muss.
Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
STOP ununterbrochen in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
MeldungDas Aufleuchten der Kontrollleuchte
steht in Verbindung mit einer
schwerwiegenden Anomalie, festgestellt
an dem Bremssystem oder der
Servolenkung, dem Stromkreis, dem
Motorölkreislauf oder dem Kühlkreislauf
oder aber einem Reifenschaden.Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist, denn der Motor könnte ausgehen.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Service leuchtet
vorübergehend, in
Verbindung mit einer
Meldung Eine oder mehrere kleinere
Störungen, ohne spezielle
Warnleuchte, werden erkannt.
Stellen Sie anhand der Meldung auf dem Bildschirm den
Grund für die Fehlfunktion fest.
Bestimmte Störungen können Sie selbst beheben, zum
Beispiel eine offene Tür oder den Beginn der Sättigung
des Partikelfilters (sobald die Verkehrsbedingungen es
erlauben, regenerieren Sie den Filter, indem Sie mit einer
Geschwindigkeit von mindestens 60
km

/h fahren, bis die
Kontrollleuchte erlischt).
Wenden Sie sich in allen anderen Fällen, beispielsweise
bei Defekt der Reifendrucküberwachung an das CITROËN-
Händlernetz oder an eine qualifizierte Fachwerkstatt.
ununterbrochen, in
Verbindung mit einer
Meldung Eine oder mehrere größere
Störungen, ohne spezielle
Warnleuchte, werden erkannt.Stellen Sie anhand der Meldung auf dem Bildschirm den Grund
für die Fehlfunktion fest und wenden Sie sich in jedem Fall an das
CITROËN-Händlernetz oder an eine qualifizierte Fachwerkstatt.
ununterbrochen, in Verbindung
mit einer blinkenden, dann
ständigen Anzeige des
WartungsschlüsselsDas Wartungsintervall ist
überschritten.
Nur bei den Versionen Diesel BlueHDi.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
1
Bordinstrumente

18
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2016

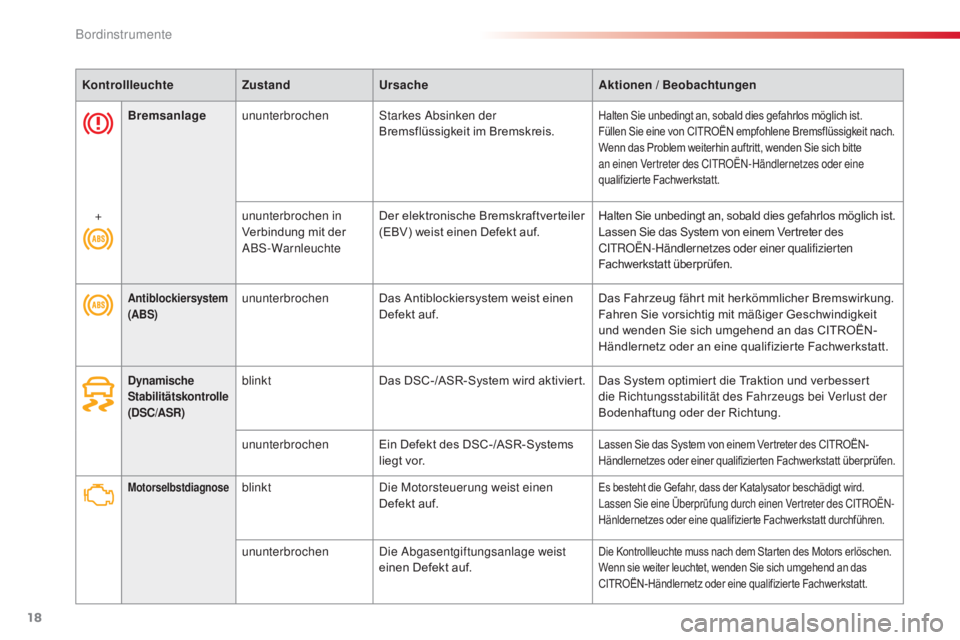

KontrollleuchteZustandUrsache Aktionen / Beobachtungen
MotorselbstdiagnoseblinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen Vertreter des CITROËN-
Hänldernetzes oder eine qualifizierte Fachwerkstatt durchführen.
ununterbrochenDie Abgasentgiftungsanlage weist
einen Defekt auf.Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Antiblockiersystem
(ABS)ununterbrochenDas Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das CITROËN-
Händlernetz oder an eine qualifizierte Fachwerkstatt.
Dynamische
Stabilitätskontrolle
(DSC/ASR)blinkt
Das DSC-/ASR- System wird aktivier t. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems
liegt vor.
Lassen Sie das System von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.
Bremsanlageununterbrochen Starkes Absinken der
Bremsflüssigkeit im Bremskreis.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Füllen Sie eine von CITROËN empfohlene Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte
an einen Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
+ ununterbrochen in
Verbindung mit der
ABS-WarnleuchteDer elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Bordinstrumente
