roata de rezerva
Sculele sunt situate în portbagaj, sub podea,
sau pot fi amplasate, in functie de versiune, sub
scaunul pasagerului din fata.
Acces la utilaj
Detalii privind sculele
Toate aceste scule sunt specifice vehiculului
dumneavoastră şi pot varia în funcţie de echipare.
Nu le utilizaţi în alt scop.
1. Cheie pentru demontare/montare roţi. Permite demontarea capacului de roata si a
suruburilor de fixare a rotii.
2. Cric cu manivela integrata. Se u tilizeaza la ridicarea vehiculului.
3. Scula pentru demontarea protectiilor de surub
d e roata.
Per

mite demontarea protectiilor de pe capetele
suruburilor, la jantele din aluminiu, sau a
protectiei centrale (în funcţie de versiune).
4. Inel de remorcare amovibil.
Pe ntru mai multe informatii privind remorcarea,
consultati rubrica corespunzatoare.
Mod de operare pentru inlocuirea unei roţi cu pană cu roata de rezerva, utilizand utilzajul furnizat impreuna cu vehiculul.
Roata cu capac de janta
La remontarea roţii, asezati capacul pe janta
cu degajarea in dreptul valvei si apasati cu
palma pe contur.
8
in caz de pana

192
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016
Scoaterea rotii din vehicul
F Desprindeti caseta de depozitare a sculelor
(roata de rezerva de acelasi tip cu cele
montate pe vehicul).
F
De

şurubaţi piulita centrala.
F
In

departati dispozitivul de fixare (piulita si
surub).
F


r
id
icati roata de rezerva tragand din spate
catre dumneavoastra.
F
Sc

oateti roata de rezerva din portbagaj.

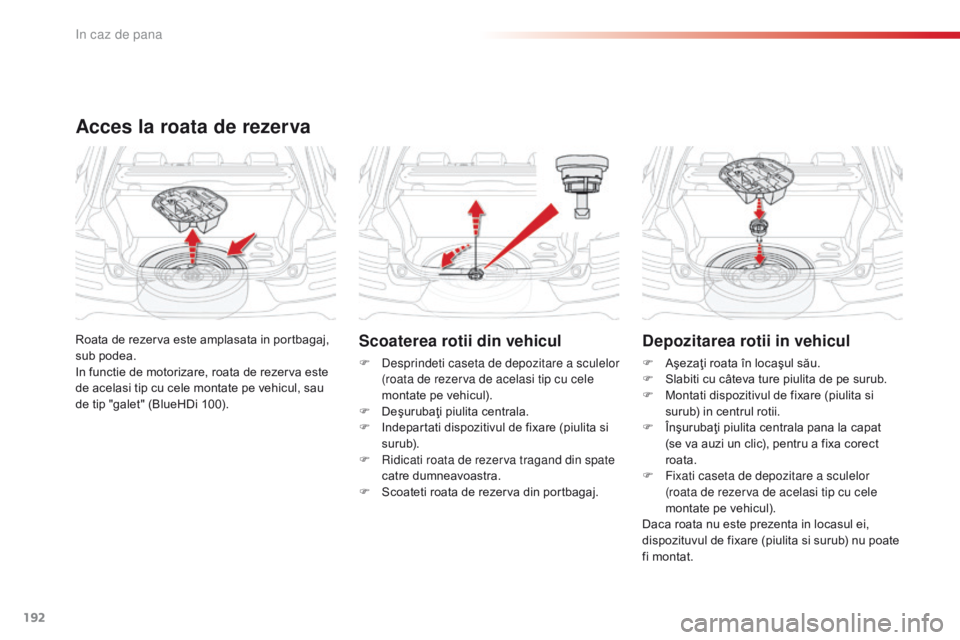

Roata de rezerva este amplasata in portbagaj,
sub podea.
In functie de motorizare, roata de rezerva este
de acelasi tip cu cele montate pe vehicul, sau
de tip "galet" (BlueHDi 100).
Acces la roata de rezerva
Depozitarea rotii in vehicul
F Aşezaţi roata în locaşul său.
F Sl abiti cu câteva ture piulita de pe surub.
F
Mo

ntati dispozitivul de fixare (piulita si
surub) in centrul rotii.
F
În

şurubaţi piulita centrala pana la capat
(se va auzi un clic), pentru a fixa corect
roata.
F
Fi

xati caseta de depozitare a sculelor
(roata de rezerva de acelasi tip cu cele
montate pe vehicul).
Daca roata nu este prezenta in locasul ei,
dispozituvul de fixare (piulita si surub) nu poate
fi montat.
in caz de pana

198
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016
Lumini de zi / Lumini de pozitie
(LE D-uri)
Pentru înlocuirea diodelor electroluminiscente
(LED), consultaţi reţeaua CITROËN sau un
Service autorizat. F De
branşaţi conectorul de bec.
F
Sc

oateţi becul şi înlocuiţi-l.
Lumini de intalnire
F Scoateţi capacul de protecţie, trăgând de
lamelă.
F
Pr

indeti conectorul si soclul, apoi ridicati
ansamblul pentru a-l desprinde din fixare.
F
Sc

oateti ansamblul conector si soclu. Pentru remontare, efectuaţi aceleaşi operaţii
în ordine inversă, orientând proeminenta de
poziţionare a becului in sus
.
in caz de pana

199
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016

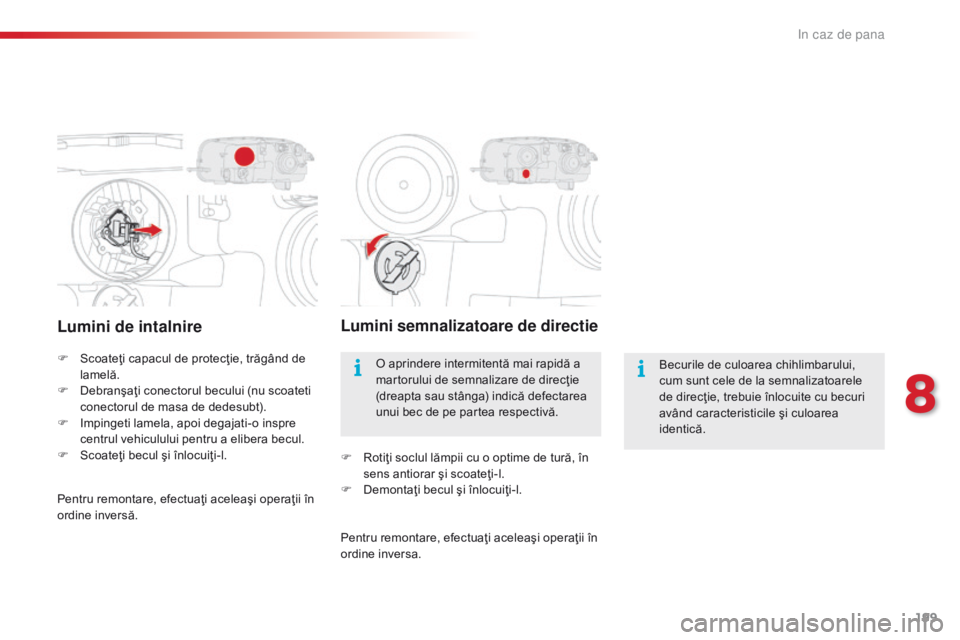

Lumini de intalnire
F Scoateţi capacul de protecţie, trăgând de
lamelă.
F
De

branşaţi conectorul becului (nu scoateti
conectorul de masa de dedesubt).
F
Im

pingeti lamela, apoi degajati-o inspre
centrul vehiculului pentru a elibera becul.
F
Sc

oateţi becul şi înlocuiţi-l.
Lumini semnalizatoare de directie
Becurile de culoarea chihlimbarului,
cum sunt cele de la semnalizatoarele
de direcţie, trebuie înlocuite cu becuri
având caracteristicile şi culoarea
identică.
O aprindere intermitentă mai rapidă a
martorului de semnalizare de direcţie
(dreapta sau stânga) indică defectarea
unui bec de pe partea respectivă.
F
Ro

tiţi soclul lămpii cu o optime de tură, în
sens antiorar şi scoateţi-l.
F
De

montaţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversa.
8
in caz de pana

202
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016

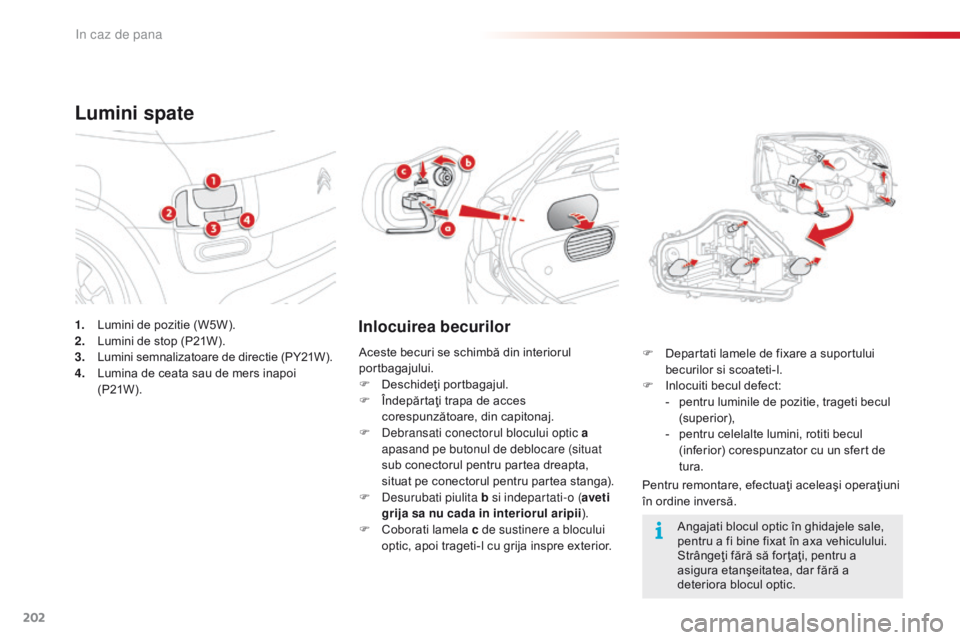

1. Lumini de pozitie (W5W).
2. Lu mini de stop (P21W).
3.
Lu

mini semnalizatoare de directie (PY21W).
4.
Lu

mina de ceata sau de mers inapoi
(P21W ).
Lumini spate
Inlocuirea becurilor
Pentru remontare, efectuaţi aceleaşi operaţiuni
în ordine inversă. F
De
partati lamele de fixare a suportului
becurilor si scoateti-l.
F
In
locuiti becul defect:
-
pe
ntru luminile de pozitie, trageti becul
(superior),
-
pe
ntru celelalte lumini, rotiti becul
(inferior) corespunzator cu un sfert de
tura.
Aceste becuri se schimbă din interiorul
portbagajului.
F
De

schideţi portbagajul.
F
În

depărtaţi trapa de acces
corespunzătoare, din capitonaj.
F
De

bransati conectorul blocului optic a
apasand pe butonul de deblocare (situat
sub conectorul pentru partea dreapta,
situat pe conectorul pentru partea stanga).
F De
surubati piulita b si indepartati-o ( aveti
grija sa nu cada in interiorul aripii ).
F
Co

borati lamela c de sustinere a blocului
optic, apoi trageti-l cu grija inspre exterior. Angajati blocul optic în ghidajele sale,
pentru a fi bine fixat în axa vehiculului.
Strângeţi fără să for ţaţi, pentru a
asigura etanşeitatea, dar fără a
deteriora blocul optic.
in caz de pana

203
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016

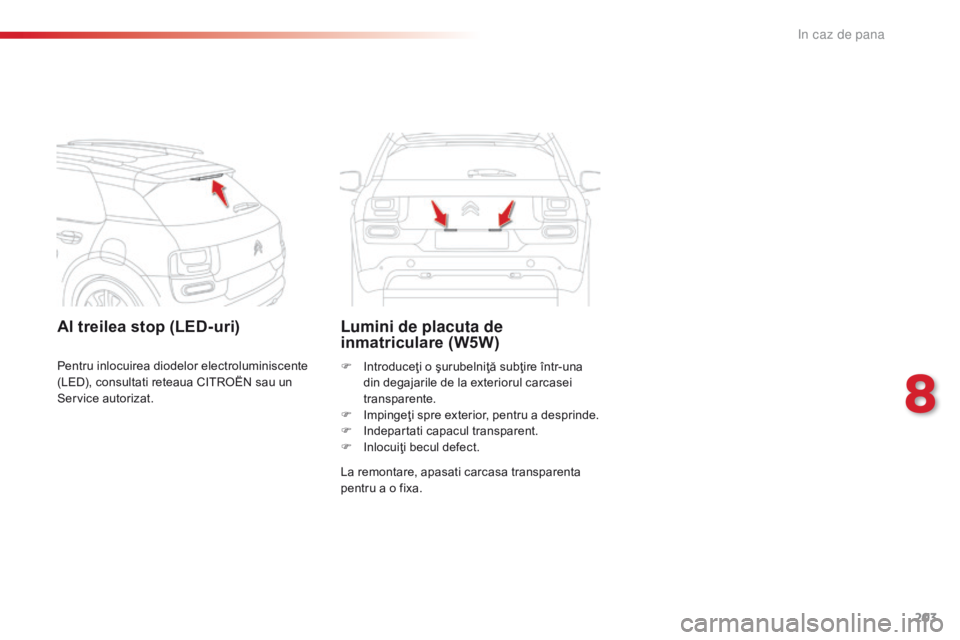

Al treilea stop (LED-uri)Lumini de placuta de
inmatriculare (W5W)
La remontare, apasati carcasa transparenta
pentru a o fixa. F
In
troduceţi o şurubelniţă subţire într-una
din degajarile de la exteriorul carcasei
transparente.
F
Im
pingeţi spre exterior, pentru a desprinde.
F
In
departati capacul transparent.
F
In
locuiţi becul defect.
Pentru inlocuirea diodelor electroluminiscente
(LED), consultati reteaua CITROËN sau un
Service autorizat.
8
in caz de pana

204
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016

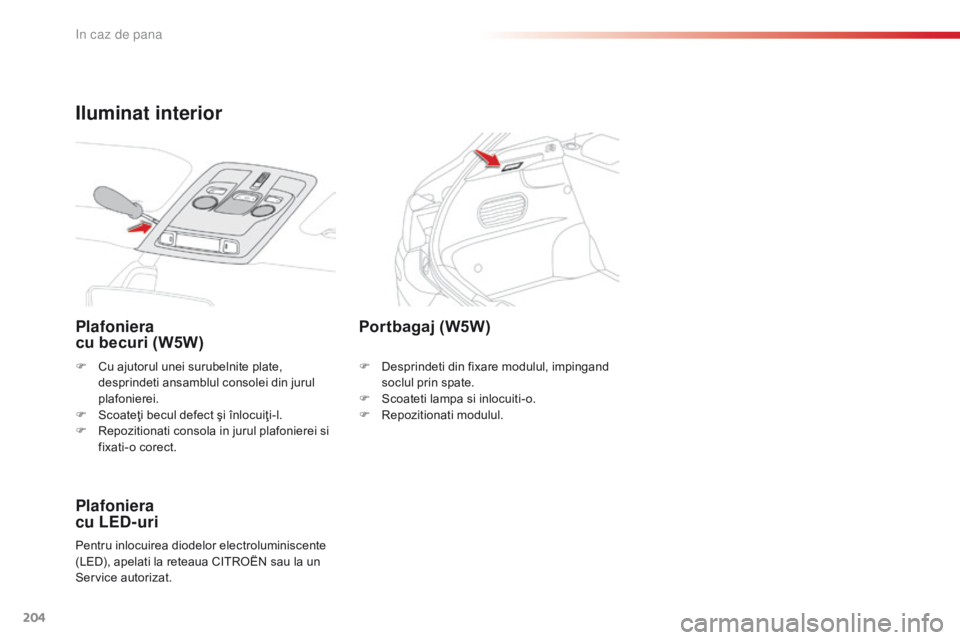

F Cu ajutorul unei surubelnite plate,
desprindeti ansamblul consolei din jurul
plafonierei.
F
Sc

oateţi becul defect şi înlocuiţi-l.
F
Re

pozitionati consola in jurul plafonierei si
fixati-o corect.
Plafoniera
cu becuri (W5W)
Plafoniera
cu LED-uri
Pentru inlocuirea diodelor electroluminiscente
(LED), apelati la reteaua CITROËN sau la un
Service autorizat.
Portbagaj (W5W)
F Desprindeti din fixare modulul, impingand
s oclul prin spate.
F
Sc

oateti lampa si inlocuiti-o.
F
Re

pozitionati modulul.
Iluminat interior
in caz de pana

206
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016

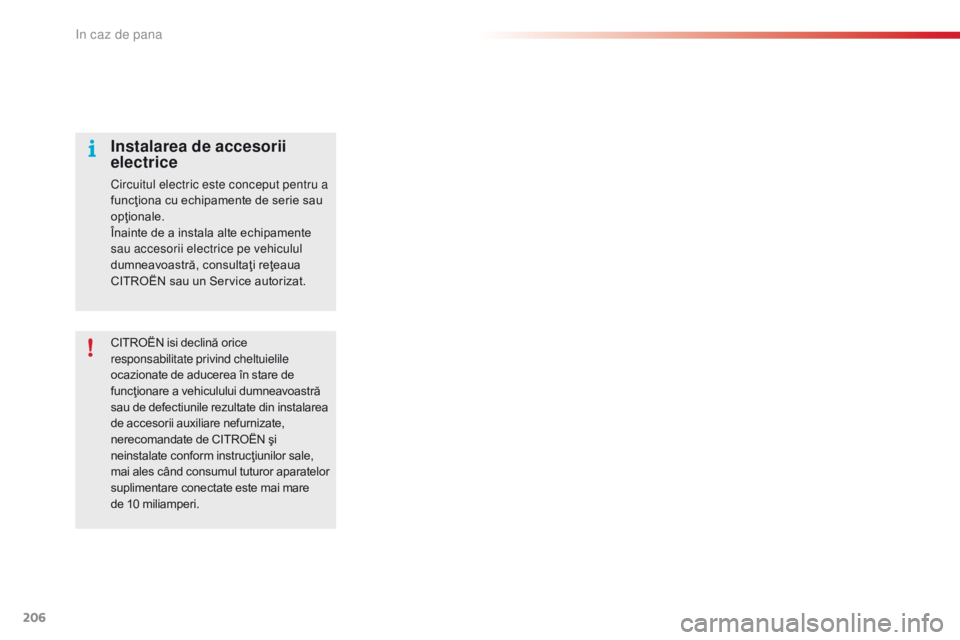

CITROËN isi declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcţionare a vehiculului dumneavoastră
sau de defectiunile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de CITROËN şi
neinstalate conform instrucţiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare
de
10
miliamperi.
Instalarea de accesorii
electrice
Circuitul electric este conceput pentru a
funcţiona cu echipamente de serie sau
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un Service autorizat.
in caz de pana

207
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016

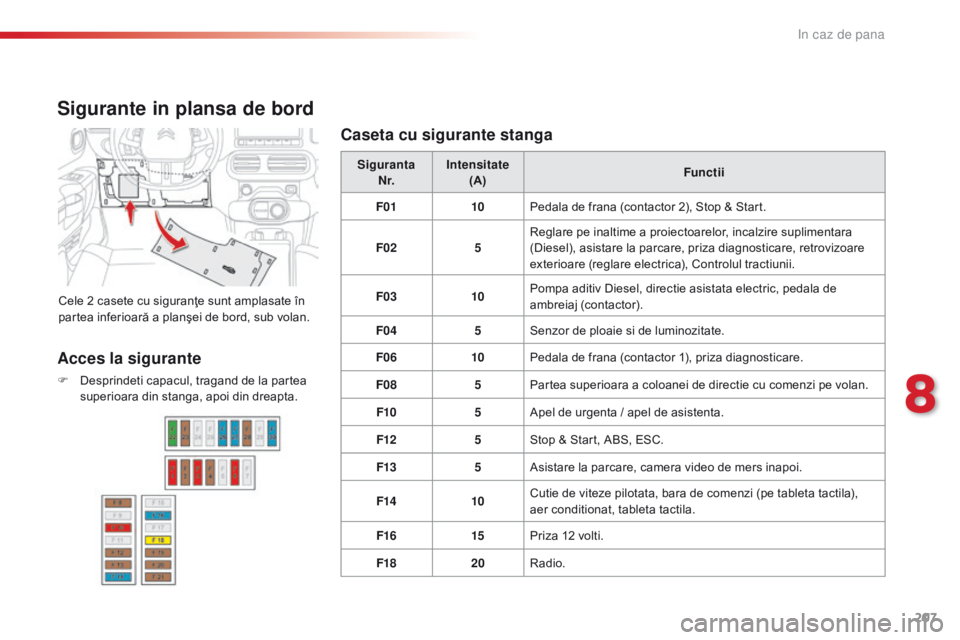

Sigurante in plansa de bord
Cele 2 casete cu siguranţe sunt amplasate în
partea inferioară a planşei de bord, sub volan.Siguranta

N r. Intensitate

(A) Functii
F01 10Pedala de frana (contactor 2), Stop & Start.
F02 5Reglare pe inaltime a proiectoarelor, incalzire suplimentara
(Diesel), asistare la parcare, priza diagnosticare, retrovizoare
exterioare (reglare electrica), Controlul tractiunii.
F03 10Pompa aditiv Diesel, directie asistata electric, pedala de
ambreiaj (contactor).
F04 5Senzor de ploaie si de luminozitate.
F06 10Pedala de frana (contactor 1), priza diagnosticare.
F08 5Partea superioara a coloanei de directie cu comenzi pe volan.
F10 5Apel de urgenta / apel de asistenta.
F12 5Stop & Start, ABS, ESC.
F13 5Asistare la parcare, camera video de mers inapoi.
F14 10Cutie de viteze pilotata, bara de comenzi (pe tableta tactila),
aer conditionat, tableta tactila.
F16 15Priza 12 volti.
F18 20Radio.
Acces la sigurante
F Desprindeti capacul, tragand de la partea
s
uperioara din stanga, apoi din dreapta.
Caseta cu sigurante stanga
8
in caz de pana

210
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2016

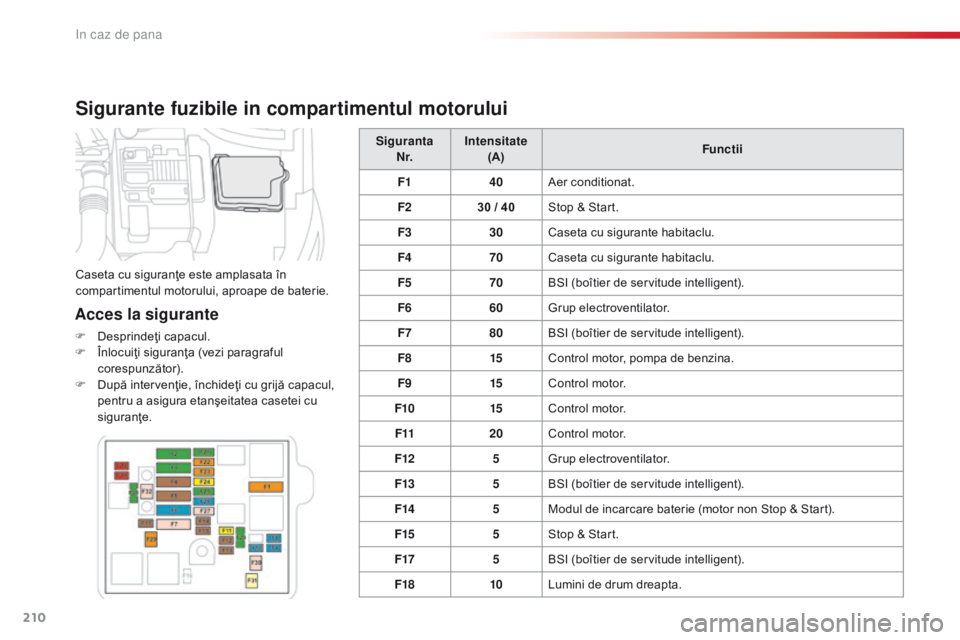

Sigurante fuzibile in compartimentul motorului
Acces la sigurante
F Desprindeţi capacul.
F În locuiţi siguranţa (vezi paragraful
corespunzător).
F
Du

pă intervenţie, închideţi cu grijă capacul,
pentru a asigura etanşeitatea casetei cu
siguranţe. Siguranta
N r. Intensitate
(A) Functii
F1 40Aer conditionat.
F2 30
/ 4
0
Stop & Start.
F3 30Caseta cu sigurante habitaclu.
F4 70Caseta cu sigurante habitaclu.
F5 70BSI (boîtier de servitude intelligent).
F6 60Grup electroventilator.
F7 80BSI (boîtier de servitude intelligent).
F8 15Control motor, pompa de benzina.
F9 15Control motor.
F10 15Control motor.
F11 20Control motor.
F12 5Grup electroventilator.
F13 5BSI (boîtier de servitude intelligent).
F14 5Modul de incarcare baterie (motor non Stop & Start).
F15 5Stop & Start.
F17 5BSI (boîtier de servitude intelligent).
F18 10Lumini de drum dreapta.
Caseta cu siguranţe este amplasata în
compartimentul motorului, aproape de baterie.
