CITROEN C4 CACTUS 2018 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2018, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2018Pages: 334, PDF Size: 11.66 MB
Page 41 of 334
39
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016

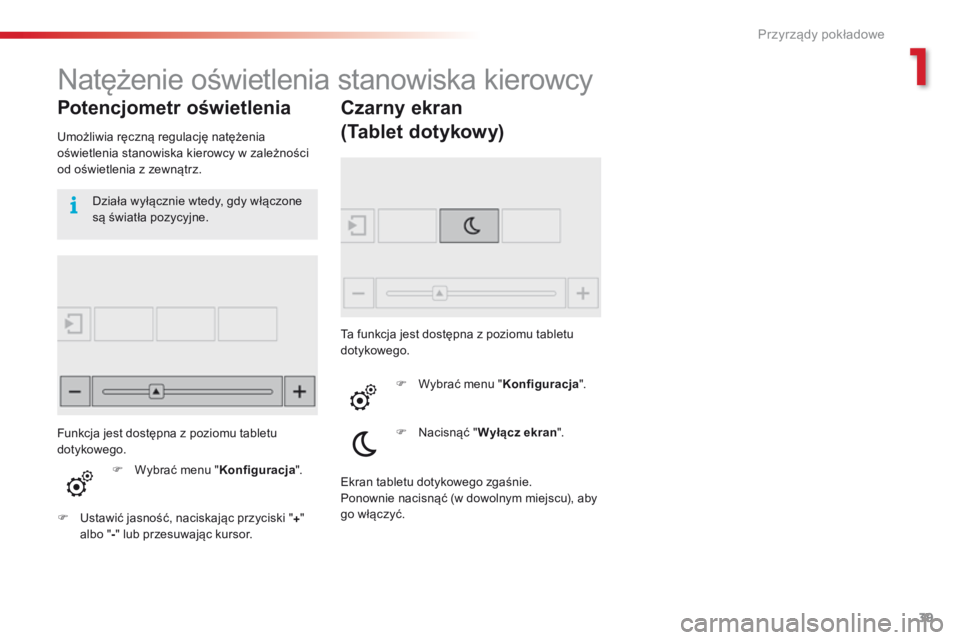

Natężenie oświetlenia stanowiska kierowcy
Potencjometr oświetlenia
Umożliwia ręczną regulację natężenia
oświetlenia stanowiska kierowcy w zależności
od oświetlenia z zewnątrz.F
Wy
brać menu "Konfiguracja ".
F
Us
tawić jasność, naciskając przyciski " +"
albo " -" lub przesuwając kursor.
Działa wyłącznie wtedy, gdy włączone
są światła pozycyjne.
Czarny ekran
(Tablet dotykowy)
Ta funkcja jest dostępna z poziomu tabletu
dotykowego.
F
Wy
brać menu "Konfiguracja ".
F
Na
cisnąć "Wyłącz ekran ".
Funkcja jest dostępna z poziomu tabletu
dotykowego.
Ekran tabletu dotykowego zgaśnie.
Ponownie nacisnąć (w dowolnym miejscu), aby
go włączyć.
1
Przyrządy pokładowe
Page 42 of 334
40
C4-cactus_pl_Chap02_ouvertures_ed01-2016

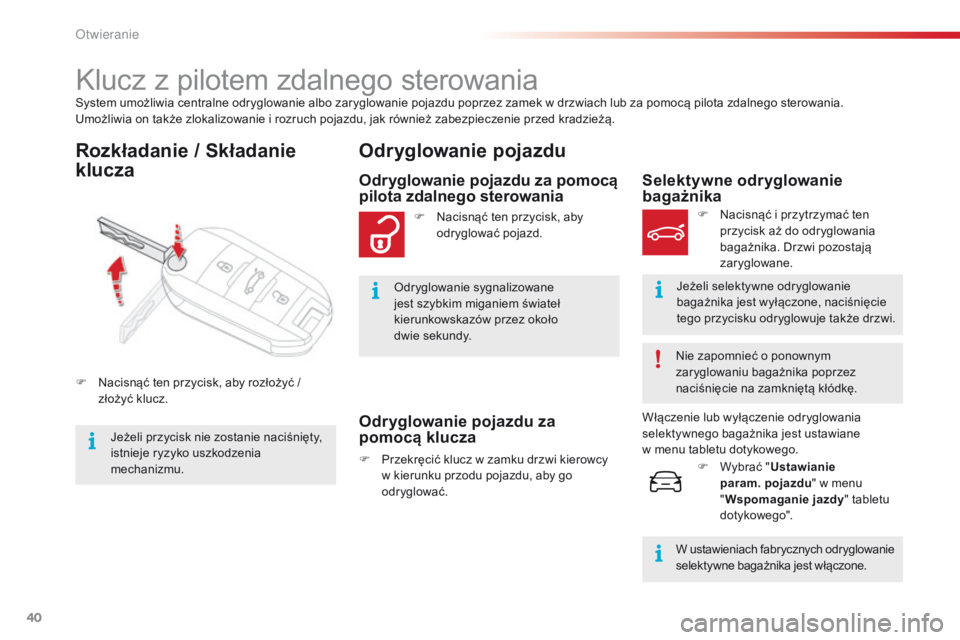

System umożliwia centralne odryglowanie albo zaryglowanie pojazdu poprzez zamek w drzwiach lub za pomocą pilota zdalnego sterowania.
Umożliwia on także zlokalizowanie i rozruch pojazdu, jak również zabezpieczenie przed kradzieżą.
Klucz z pilotem zdalnego sterowania
Rozkładanie / Składanie
kluczaOdryglowanie pojazdu
Odryglowanie pojazdu za
pomocą klucza
F Przekręcić klucz w zamku drzwi kierowcy
w k
ierunku przodu pojazdu, aby go
odryglować.
Odryglowanie pojazdu za pomocą
pilota zdalnego sterowania
F Nacisnąć ten przycisk, aby
o dryglować pojazd.
Odryglowanie sygnalizowane
jest szybkim miganiem świateł
kierunkowskazów przez około
dwie
s
ekundy.
F
Na
cisnąć ten przycisk, aby rozłożyć /
złożyć klucz.
Selektywne odryglowanie
bagażnika
F Nacisnąć i przytrzymać ten
p rzycisk aż do odryglowania
bagażnika. Drzwi pozostają
zaryglowane.
Jeżeli selektywne odryglowanie
bagażnika jest wyłączone, naciśnięcie
tego przycisku odryglowuje także drzwi.
Nie zapomnieć o ponownym
zaryglowaniu bagażnika poprzez
naciśnięcie na zamkniętą kłódkę.
Włączenie lub wyłączenie odryglowania
selektywnego bagażnika jest ustawiane
w menu tabletu dotykowego. F
Wy
brać "Ustawianie
param. pojazdu " w menu
" Wspomaganie jazdy" tabletu
dotykowego".
W ustawieniach fabrycznych odryglowanie
selektywne bagażnika jest włączone.
Jeżeli przycisk nie zostanie naciśnięty,
istnieje ryzyko uszkodzenia
mechanizmu.
O
Page 43 of 334
41
C4-cactus_pl_Chap02_ouvertures_ed01-2016
Jeżeli jedne z drzwi lub bagażnik
pozostaną otwarte, centralny zamek nie
zadziała; pojazd rygluje się, a po chwili
odryglowuje (słychać odgłos odskoku).
Jeżeli samochód jest zaryglowany
i zostanie przypadkowo odryglowany,
to po trzydziestu sekundach zarygluje
się ponownie, chyba że zostaną otwarte
drzwi lub bagażnik.
Ryglowanie za pomocą pilota
zdalnego sterowania
F Nacisnąć ten przycisk, aby
zaryglować pojazd.
Ryglowanie pojazdu
Zaryglowanie sygnalizowane jest zapaleniem
się świateł kierunkowskazów na około
dwie
s
ekundy.
Ryglowanie za pomocą klucza
F Obrócić klucz w zamku drzwi kierowcy
w kierunku do tyłu pojazdu, aby zar yglować
samochód.
Funkcja umożliwia zlokalizowanie samochodu
z większej odległości, zwłaszcza w przypadku słabego
oświetlenia. Samochód musi być zaryglowany.
Lokalizacja pojazduZabezpieczenie antykradzieżowe
Elektroniczna blokada zapłonu
W kluczu znajduje się chip elektroniczny,
zawierający specjalny kod. Po włączeniu
zapłonu kod musi zostać rozpoznany, aby
rozruch był możliwy.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i uniemożliwia uruchomienie
samochodu poprzez włamanie.
Usterka zostanie
zasygnalizowana przez zapalenie
się kontrolki, sygnał dźwiękowy
oraz komunikat na ekranie.
F
Na
cisnąć zamkniętą kłódkę na
pilocie zdalnego sterowania.
Spowoduje to zapalenie się lampek sufitowych
oraz miganie kierunkowskazów przez
kilka
s
ekund.
Etykietę dołączoną do kluczyków, które są
przekazywane wraz z nowym samochodem,
przechowywać starannie poza samochodem. W takim wypadku samochód nie uruchomi się;
skontaktować się z ASO sieci CITROËN.
Sprawdzić, czy drzwi i bagażnik są
dobrze zamknięte.
2
O
Page 44 of 334
42
C4-cactus_pl_Chap02_ouvertures_ed01-2016
Jeżeli problem nadal się utrzymuje, jak najszybciej
skontaktować się z ASO sieci CITROËN.

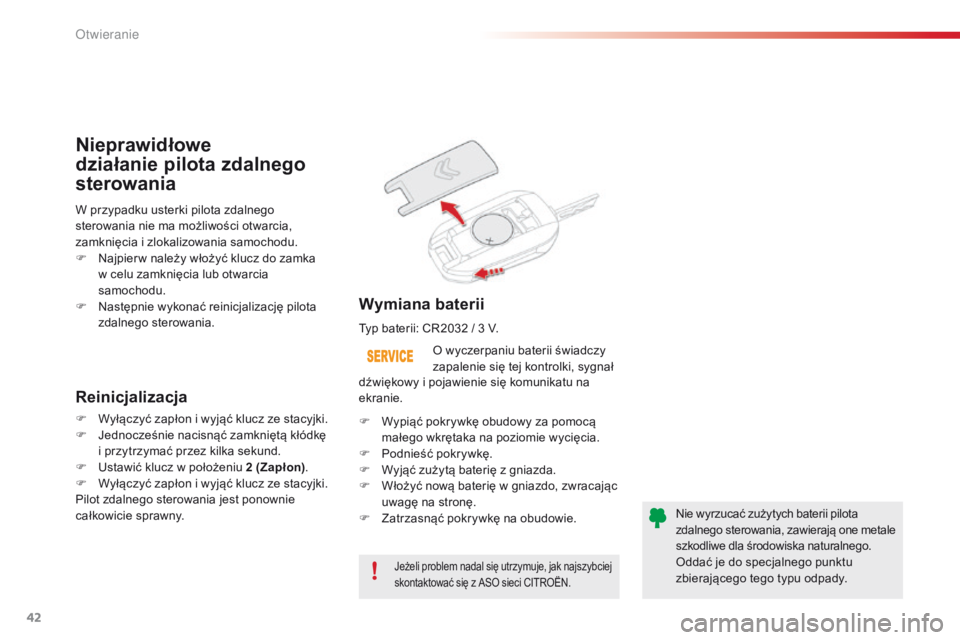

O wyczerpaniu baterii świadczy
zapalenie się tej kontrolki, sygnał
Wymiana baterii
W przypadku usterki pilota zdalnego
sterowania nie ma możliwości otwarcia,
zamknięcia i zlokalizowania samochodu.
F
Na
jpier w należy włożyć klucz do zamka
w celu zamknięcia lub otwarcia
samochodu.
F
Na
stępnie wykonać reinicjalizację pilota
zdalnego sterowania.
Nieprawidłowe
działanie pilota zdalnego
sterowania
Reinicjalizacja
F Wyłączyć zapłon i wyjąć klucz ze stacyjki.
F Je dnocześnie nacisnąć zamkniętą kłódkę
i przytrzymać przez kilka sekund.
F
Us
tawić klucz w położeniu 2
(
Zapłon).
F
Wy
łączyć zapłon i wyjąć klucz ze stacyjki.
Pilot zdalnego sterowania jest ponownie
całkowicie sprawny. Typ baterii: CR2032
/ 3 V
.
F Wy piąć pokrywkę obudowy za pomocą
małego wkrętaka na poziomie wycięcia.
F
Po
dnieść pokrywkę.
F
Wy
jąć zużytą baterię z gniazda.
F
Wł
ożyć nową baterię w gniazdo, zwracając
uwagę na stronę.
F
Za
trzasnąć pokrywkę na obudowie.
Nie wyrzucać zużytych baterii pilota
zdalnego sterowania, zawierają one metale
szkodliwe dla środowiska naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
dźwiękowy i pojawienie się komunikatu na
ekranie.
Otwieranie
Page 45 of 334
43
C4-cactus_pl_Chap02_ouvertures_ed01-2016

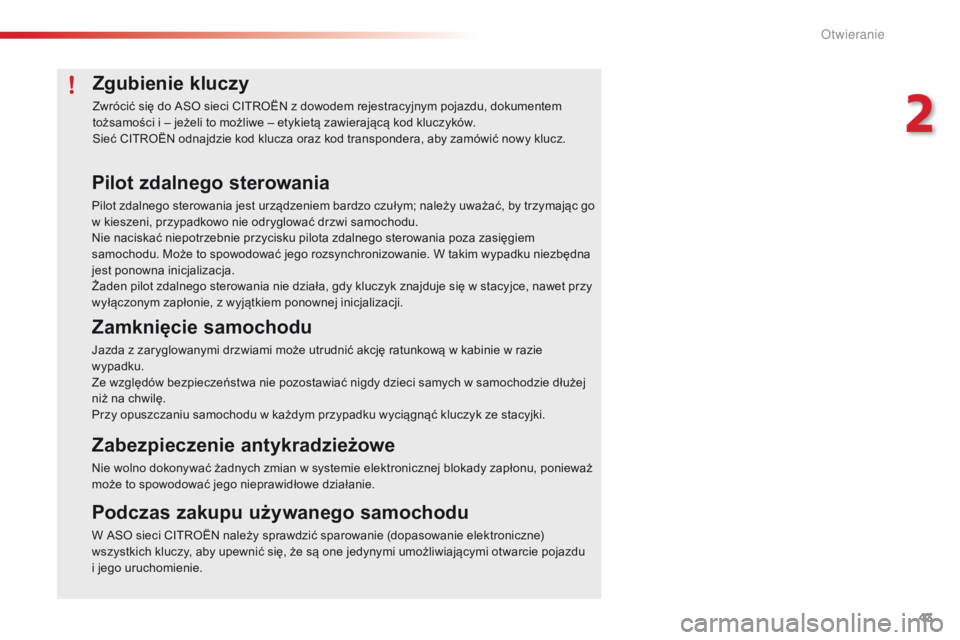

Zgubienie kluczy
Zwrócić się do ASO sieci CITROËN z dowodem rejestracyjnym pojazdu, dokumentem
tożsamości i – jeżeli to możliwe – etykietą zawierającą kod kluczyków.
Sieć CITROËN odnajdzie kod klucza oraz kod transpondera, aby zamówić nowy klucz.
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest urządzeniem bardzo czułym; należy uważać, by trzymając go
w kieszeni, przypadkowo nie odryglować drzwi samochodu.
Nie naciskać niepotrzebnie przycisku pilota zdalnego sterowania poza zasięgiem
samochodu. Może to spowodować jego rozsynchronizowanie. W takim wypadku niezbędna
jest ponowna inicjalizacja.
Żaden pilot zdalnego sterowania nie działa, gdy kluczyk znajduje się w stacyjce, nawet przy
wyłączonym zapłonie, z wyjątkiem ponownej inicjalizacji.
Zamknięcie samochodu
Jazda z zaryglowanymi drzwiami może utrudnić akcję ratunkową w kabinie w razie
wypadku.
Ze względów bezpieczeństwa nie pozostawiać nigdy dzieci samych w samochodzie dłużej
niż na chwilę.
Przy opuszczaniu samochodu w każdym przypadku wyciągnąć kluczyk ze stacyjki.
Zabezpieczenie antykradzieżowe
Nie wolno dokonywać żadnych zmian w systemie elektronicznej blokady zapłonu, ponieważ
może to spowodować jego nieprawidłowe działanie.
Podczas zakupu używanego samochodu
W ASO sieci CITROËN należy sprawdzić sparowanie (dopasowanie elektroniczne)
wszystkich kluczy, aby upewnić się, że są one jedynymi umożliwiającymi otwarcie pojazdu
i
j
ego uruchomienie.
2
O
Page 46 of 334
44
C4-cactus_pl_Chap02_ouvertures_ed01-2016

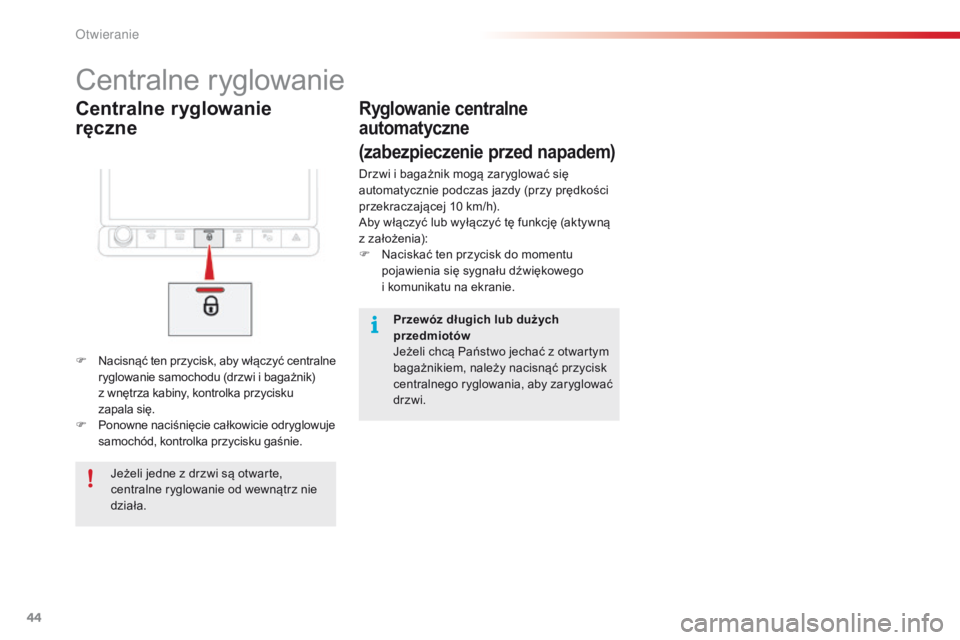

Centralne ryglowanie
ręczne
Centralne ryglowanie
F Nacisnąć ten przycisk, aby włączyć centralne
ryglowanie samochodu (drzwi i bagażnik)
z
w
nętrza kabiny, kontrolka przycisku
zapala się.
F
Po
nowne naciśnięcie całkowicie odryglowuje
samochód, kontrolka przycisku gaśnie.
Ryglowanie centralne
automatyczne
(zabezpieczenie przed napadem)
Drzwi i bagażnik mogą zaryglować się
automatycznie podczas jazdy (przy prędkości
przekraczającej 10 km/h).
Aby włączyć lub wyłączyć tę funkcję (aktywną
z założenia):
F
Na
ciskać ten przycisk do momentu
pojawienia się sygnału dźwiękowego
i
k
omunikatu na ekranie.
Jeżeli jedne z drzwi są otwarte,
centralne ryglowanie od wewnątrz nie
działa. Przewóz długich lub dużych
przedmiotów
Jeżeli chcą Państwo jechać z otwartym
bagażnikiem, należy nacisnąć przycisk
centralnego ryglowania, aby zaryglować
drzwi.
O
Page 47 of 334
45
C4-cactus_pl_Chap02_ouvertures_ed01-2016

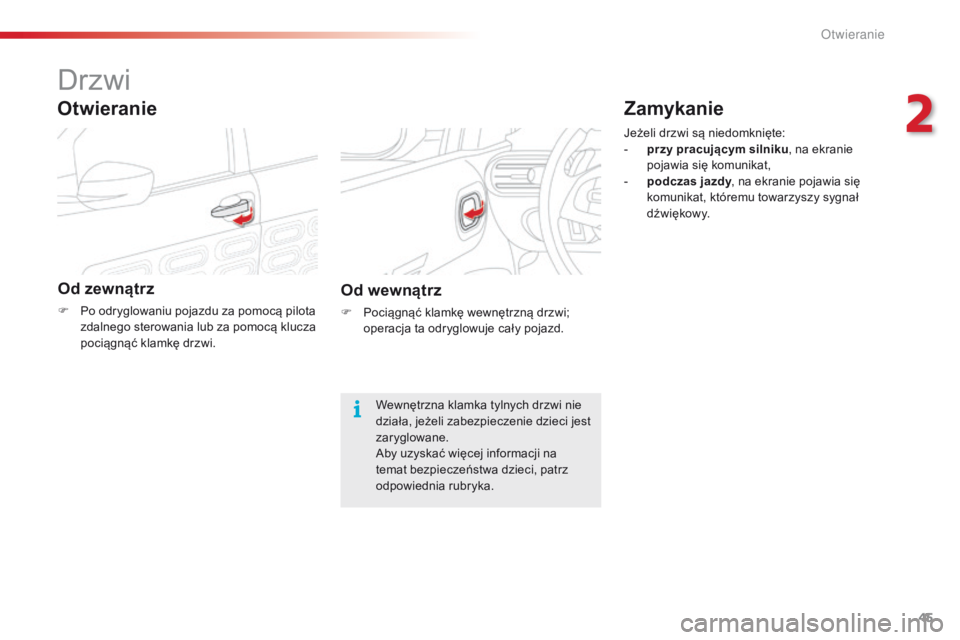

Drzwi
Od zewnątrz
F Po odryglowaniu pojazdu za pomocą pilota
zdalnego sterowania lub za pomocą klucza
pociągnąć klamkę drzwi.
Otwieranie
Od wewnątrz
F Pociągnąć klamkę wewnętrzną drzwi;
o peracja ta odryglowuje cały pojazd.
Wewnętrzna klamka tylnych drzwi nie
działa, jeżeli zabezpieczenie dzieci jest
zaryglowane.
Aby uzyskać więcej informacji na
temat bezpieczeństwa dzieci, patrz
odpowiednia rubryka. Jeżeli drzwi są niedomknięte:
-
pr
zy pracującym silniku
, na ekranie
pojawia się komunikat,
-
po
dczas jazdy
, na ekranie pojawia się
komunikat, któremu towarzyszy sygnał
d ź w i ę kow y.
Zamykanie
2
O
Page 48 of 334
46
C4-cactus_pl_Chap02_ouvertures_ed01-2016

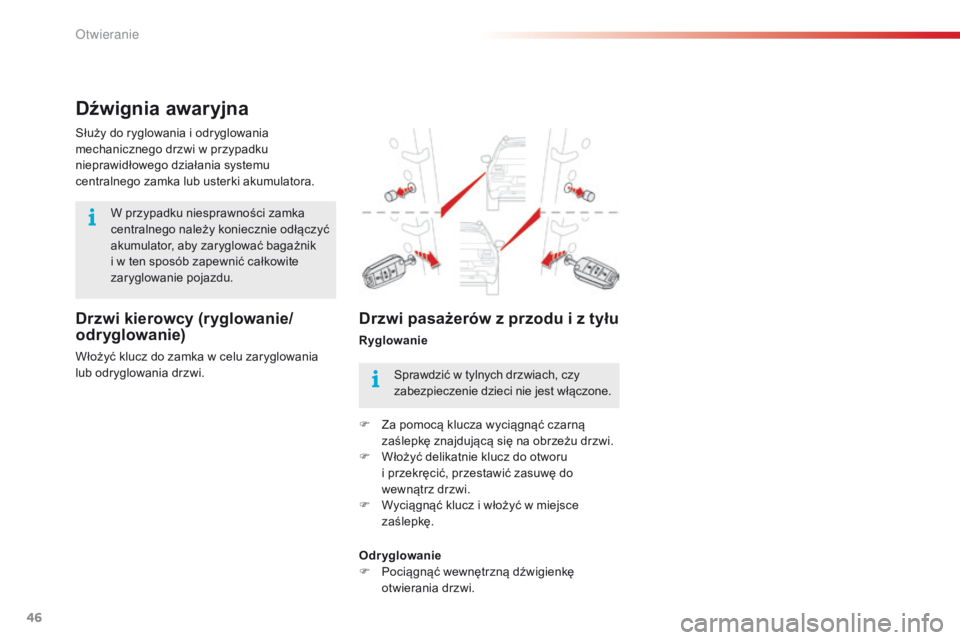

Dźwignia awaryjna
Drzwi kierowcy (ryglowanie/
odr yglowanie)
Włożyć klucz do zamka w celu zaryglowania
lub odryglowania drzwi. Służy do ryglowania i odryglowania
mechanicznego drzwi w przypadku
nieprawidłowego działania systemu
centralnego zamka lub usterki akumulatora.
Drzwi pasażerów z przodu i z tyłu
Ryglowanie
W przypadku niesprawności zamka
centralnego należy koniecznie odłączyć
akumulator, aby zaryglować bagażnik
i w ten sposób zapewnić całkowite
zaryglowanie pojazdu.
Sprawdzić w tylnych drzwiach, czy
zabezpieczenie dzieci nie jest włączone.
F
Za p
omocą klucza wyciągnąć czarną
zaślepkę znajdującą się na obrzeżu drzwi.
F
Wł
ożyć delikatnie klucz do otworu
i przekręcić, przestawić zasuwę do
wewnątrz drzwi.
F
Wyc
iągnąć klucz i włożyć w miejsce
zaślepkę.
Odryglowanie
F
Po
ciągnąć wewnętrzną dźwigienkę
otwierania drzwi.
O
Page 49 of 334
47
C4-cactus_pl_Chap02_ouvertures_ed01-2016

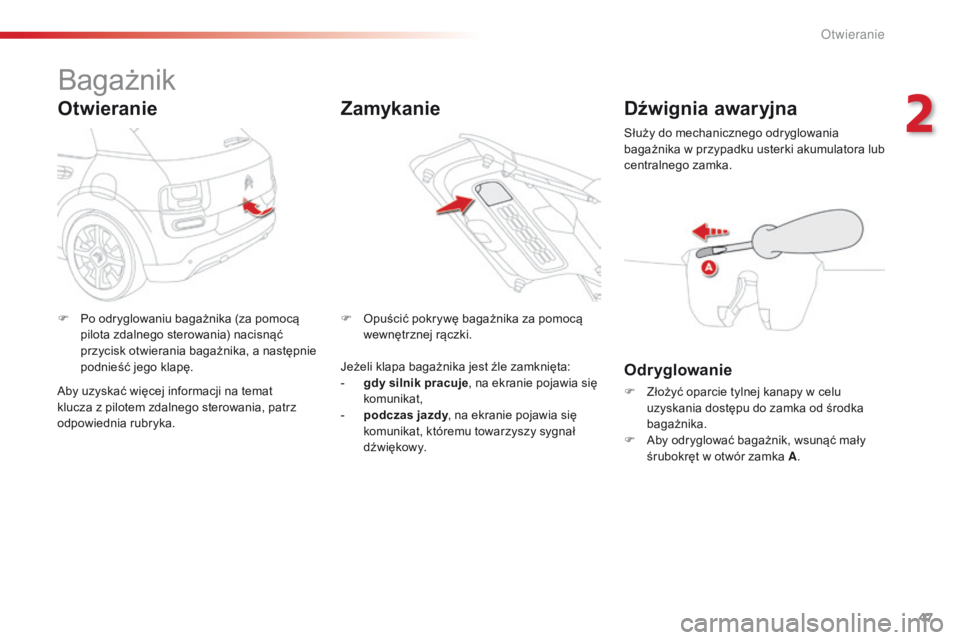

Bagażnik
Otwieranie
F Po odryglowaniu bagażnika (za pomocą
pilota zdalnego sterowania) nacisnąć
przycisk otwierania bagażnika, a następnie
podnieść jego klapę. F Op
uścić pokrywę bagażnika za pomocą
wewnętrznej rączki.
Zamykanie Dźwignia awaryjna
Odr yglowanie
F Złożyć oparcie tylnej kanapy w celu
u
zyskania dostępu do zamka od środka
bagażnika.
F
Ab
y odryglować bagażnik, wsunąć mały
śrubokręt w otwór zamka A .
Służy do mechanicznego odryglowania
bagażnika w przypadku usterki akumulatora lub
centralnego zamka.
Jeżeli klapa bagażnika jest źle zamknięta:
- gd
y silnik pracuje
, na ekranie pojawia się
komunikat,
-
po
dczas jazdy , na ekranie pojawia się
komunikat, któremu towarzyszy sygnał
d ź w i ę kow y.
Aby uzyskać więcej informacji na temat
klucza z pilotem zdalnego sterowania, patrz
odpowiednia rubryka.
2
Otwieranie
Page 50 of 334
48
C4-cactus_pl_Chap02_ouvertures_ed01-2016

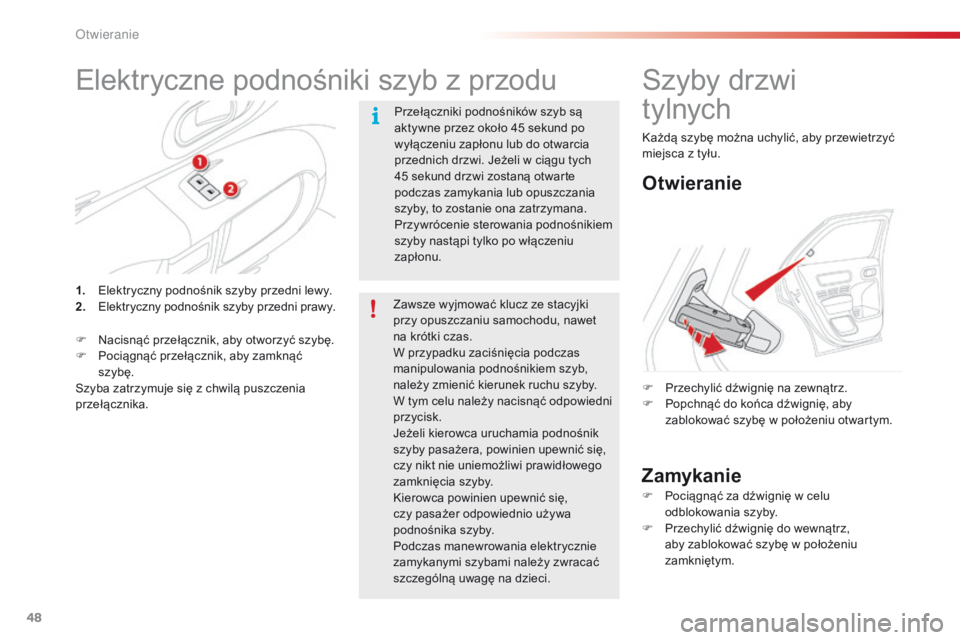

Elektryczne podnośniki szyb z przodu
Przełączniki podnośników szyb są
aktywne przez około 45 sekund po
wyłączeniu zapłonu lub do otwarcia
przednich drzwi. Jeżeli w ciągu tych
45 sekund drzwi zostaną otwarte
podczas zamykania lub opuszczania
szyby, to zostanie ona zatrzymana.
Przywrócenie sterowania podnośnikiem
szyby nastąpi tylko po włączeniu
zapłonu.
1.
El
ektryczny podnośnik szyby przedni lewy.
2.
Elektryczny podnośnik szyby przedni prawy.
F
Na
cisnąć przełącznik, aby otworzyć szybę.
F
Po
ciągnąć przełącznik, aby zamknąć
szybę.
Szyba zatrzymuje się z chwilą puszczenia
przełącznika. Zawsze wyjmować klucz ze stacyjki
przy opuszczaniu samochodu, nawet
na krótki czas.
W przypadku zaciśnięcia podczas
manipulowania podnośnikiem szyb,
należy zmienić kierunek ruchu szyby.
W tym celu należy nacisnąć odpowiedni
przycisk.
Jeżeli kierowca uruchamia podnośnik
szyby pasażera, powinien upewnić się,
czy nikt nie uniemożliwi prawidłowego
zamknięcia szyby.
Kierowca powinien upewnić się,
czy pasażer odpowiednio używa
podnośnika szyby.
Podczas manewrowania elektrycznie
zamykanymi szybami należy zwracać
szczególną uwagę na dzieci.
Szyby drzwi
tylnych
Otwieranie
Zamykanie
F Przechylić dźwignię na zewnątrz.
F Po pchnąć do końca dźwignię, aby
zablokować szybę w położeniu otwartym.
F
Po
ciągnąć za dźwignię w celu
odblokowania szyby.
F
Pr
zechylić dźwignię do wewnątrz,
aby zablokować szybę w położeniu
zamkniętym.
Każdą szybę można uchylić, aby przewietrzyć
miejsca z tyłu.
O
