CITROEN C4 CACTUS 2018 Instrukcja obsługi (in Polish)

79
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

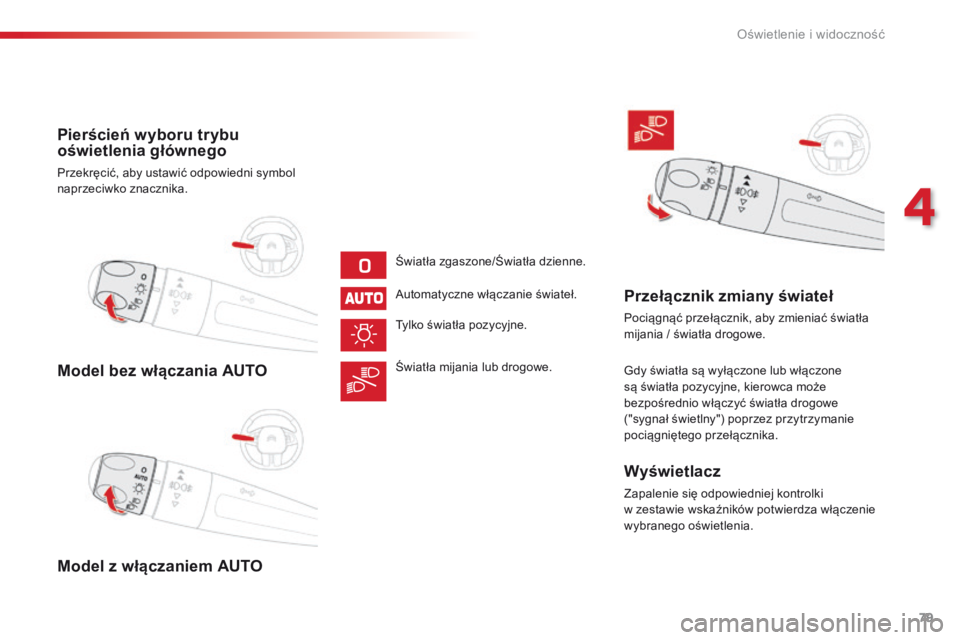

Model bez włączania AUTO
Model z włączaniem AUTO Pierścień wyboru trybu
oświetlenia głównego
Przekręcić, aby ustawić odpowiedni symbol
naprzeciwko znacznika.Światła zgaszone/Światła dzienne.
Automatyczne włączanie świateł.
Tylko światła pozycyjne.
Światła mijania lub drogowe.
Przełącznik zmiany świateł
Pociągnąć przełącznik, aby zmieniać światła
mijania / światła drogowe.
Gdy światła są wyłączone lub włączone
są światła pozycyjne, kierowca może
bezpośrednio włączyć światła drogowe
("sygnał świetlny") poprzez przytrzymanie
pociągniętego przełącznika.
Wyświetlacz
Zapalenie się odpowiedniej kontrolki
w zestawie wskaźników potwierdza włączenie
wybranego oświetlenia.
4
Oświetlenie i widoczność

80
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

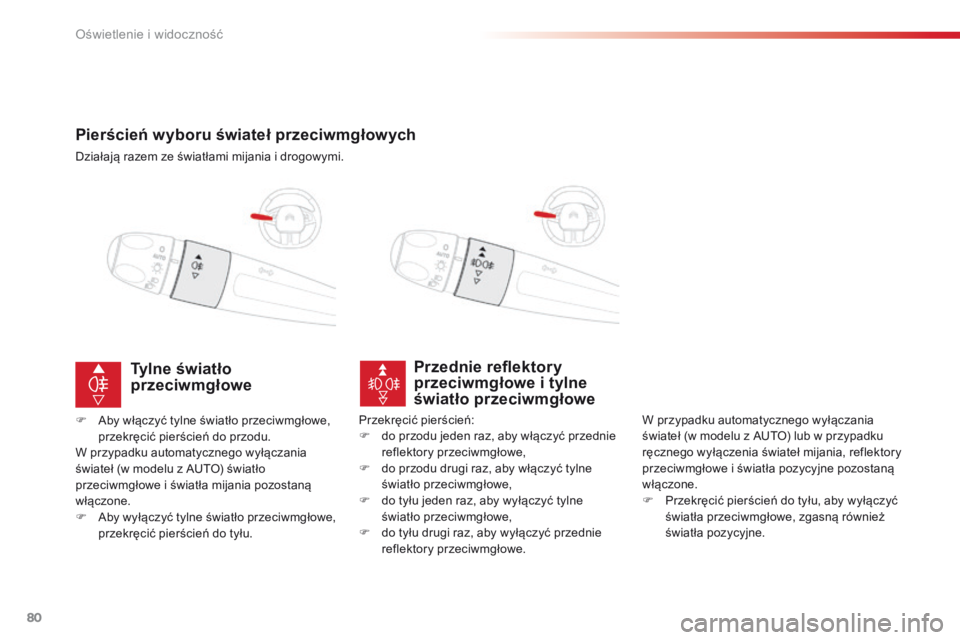

Pierścień wyboru świateł przeciwmgłowych
Działają razem ze światłami mijania i drogowymi.
Przednie reflektory
przeciwmgłowe i tylne
światło przeciwmgłowe
W przypadku automatycznego wyłączania
świateł (w modelu z AUTO) lub w przypadku
ręcznego wyłączenia świateł mijania, reflektory
przeciwmgłowe i światła pozycyjne pozostaną
włączone.
F
Pr
zekręcić pierścień do tyłu, aby wyłączyć
światła przeciwmgłowe, zgasną również
światła pozycyjne.
Tylne światło
przeciwmgłowe
F Aby włączyć tylne światło przeciwmgłowe,
p rzekręcić pierścień do przodu.
W przypadku automatycznego wyłączania
świateł (w modelu z AUTO) światło
przeciwmgłowe i światła mijania pozostaną
włączone.
F
Ab

y wyłączyć tylne światło przeciwmgłowe,
przekręcić pierścień do tyłu. Przekręcić pierścień:
F do p
rzodu jeden raz, aby włączyć przednie
reflektory przeciwmgłowe,
F
do p

rzodu drugi raz, aby włączyć tylne
światło przeciwmgłowe,
F
do t

yłu jeden raz, aby wyłączyć tylne
światło przeciwmgłowe,
F
do t

yłu drugi raz, aby wyłączyć przednie
reflektory przeciwmgłowe.
Oświetlenie i widoczność

81
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

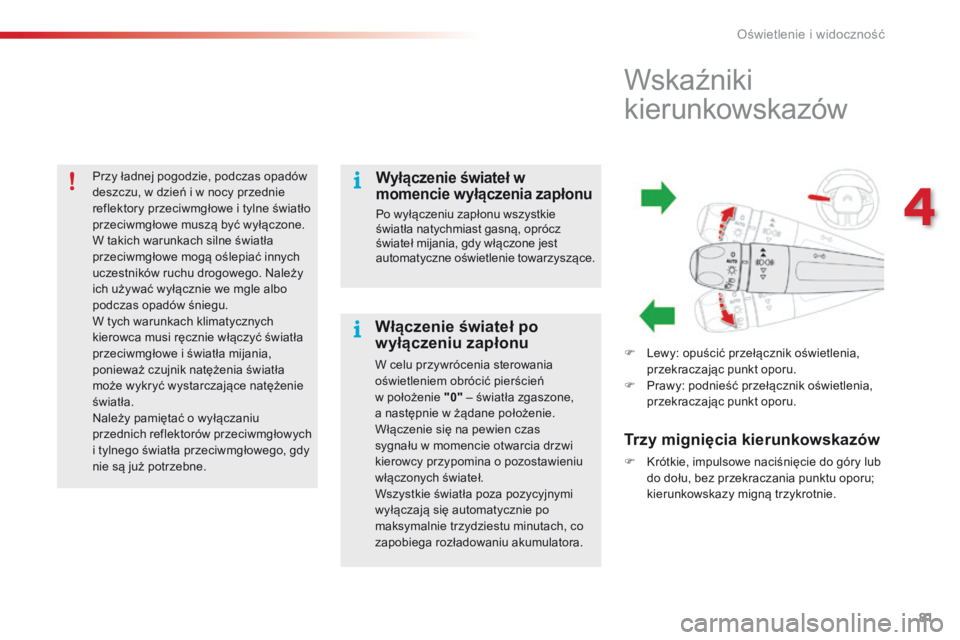

Przy ładnej pogodzie, podczas opadów
deszczu, w dzień i w nocy przednie
reflektory przeciwmgłowe i tylne światło
przeciwmgłowe muszą być wyłączone.
W takich warunkach silne światła
przeciwmgłowe mogą oślepiać innych
uczestników ruchu drogowego. Należy
ich używać wyłącznie we mgle albo
podczas opadów śniegu.
W tych warunkach klimatycznych
kierowca musi ręcznie włączyć światła
przeciwmgłowe i światła mijania,
ponieważ czujnik natężenia światła
może wykryć wystarczające natężenie
światła.
Należy pamiętać o wyłączaniu
przednich reflektorów przeciwmgłowych
i tylnego światła przeciwmgłowego, gdy
nie są już potrzebne.Wyłączenie świateł w
momencie wyłączenia zapłonu
Po wyłączeniu zapłonu wszystkie
światła natychmiast gasną, oprócz
świateł mijania, gdy włączone jest
automatyczne oświetlenie towarzyszące.
Włączenie świateł po
wyłączeniu zapłonu
W celu przywrócenia sterowania
oświetleniem obrócić pierścień
w położenie "0" – światła zgaszone,
a następnie w żądane położenie.
Włączenie się na pewien czas
sygnału w momencie otwarcia drzwi
kierowcy przypomina o pozostawieniu
włączonych świateł.
Wszystkie światła poza pozycyjnymi
wyłączają się automatycznie po
maksymalnie trzydziestu minutach, co
zapobiega rozładowaniu akumulatora.
Wskaźniki
kierunkowskazów
F Lewy: opuścić przełącznik oświetlenia,
p rzekraczając punkt oporu.
F
Pr

awy: podnieść przełącznik oświetlenia,
przekraczając punkt oporu.
Trzy mignięcia kierunkowskazów
F Krótkie, impulsowe naciśnięcie do góry lub
d o dołu, bez przekraczania punktu oporu;
kierunkowskazy migną trzykrotnie.
4
Oświetlenie i widoczność

82
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

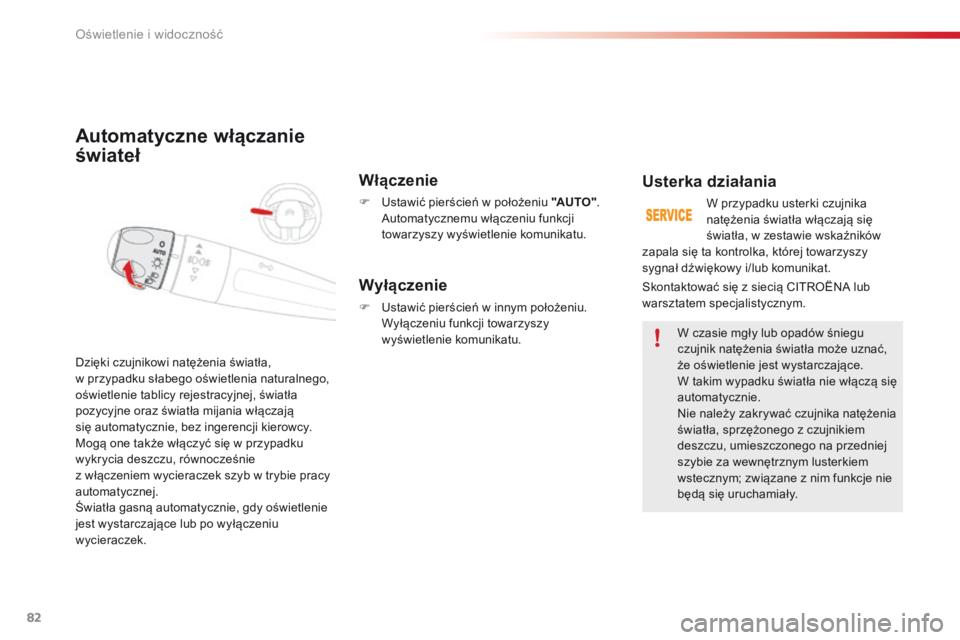

Automatyczne włączanie
świateł
Włączenie
F Ustawić pierścień w położeniu "AUTO".
A utomatycznemu włączeniu funkcji
towarzyszy wyświetlenie komunikatu.
Dzięki czujnikowi natężenia światła,
w
p

rzypadku słabego oświetlenia naturalnego,
oświetlenie tablicy rejestracyjnej, światła
pozycyjne oraz światła mijania włączają
się automatycznie, bez ingerencji kierowcy.
Mogą one także włączyć się w
p

rzypadku
wykrycia deszczu, równocześnie
z
w

łączeniem wycieraczek szyb w trybie pracy
automatycznej.
Światła gasną automatycznie, gdy oświetlenie
jest wystarczające lub po wyłączeniu
wycieraczek.
Wyłączenie
F Ustawić pierścień w innym położeniu.
W yłączeniu funkcji towarzyszy
wyświetlenie komunikatu.
Usterka działania
W przypadku usterki czujnika
natężenia światła włączają się
światła, w zestawie wskaźników
W czasie mgły lub opadów śniegu
czujnik natężenia światła może uznać,
że oświetlenie jest wystarczające.
W takim wypadku światła nie włączą się
automatycznie.
Nie należy zakrywać czujnika natężenia
światła, sprzężonego z czujnikiem
deszczu, umieszczonego na przedniej
szybie za wewnętrznym lusterkiem
wstecznym; związane z nim funkcje nie
będą się uruchamiały.
Skontaktować się z siecią CITROËNA lub
warsztatem specjalistycznym. zapala się ta kontrolka, której towarzyszy
sygnał dźwiękowy i/lub komunikat.
Oświetlenie i widoczność

83
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

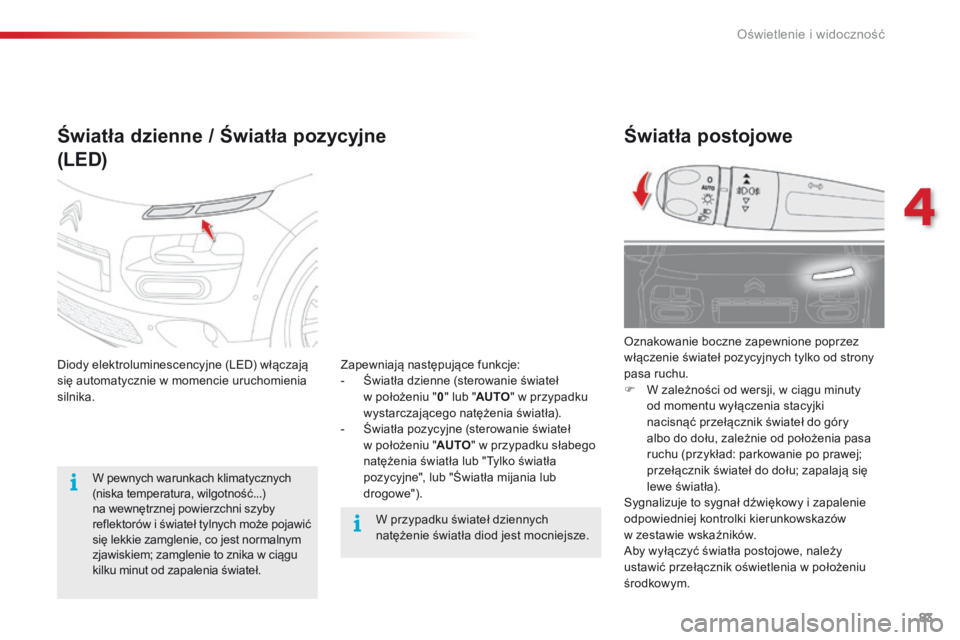

Światła postojowe
Oznakowanie boczne zapewnione poprzez
włączenie świateł pozycyjnych tylko od strony
pasa ruchu.
F
W za
leżności od wersji, w ciągu minuty
od momentu wyłączenia stacyjki
nacisnąć przełącznik świateł do góry
albo do dołu, zależnie od położenia pasa
ruchu (przykład: parkowanie po prawej;
przełącznik świateł do dołu; zapalają się
lewe światła).
Sygnalizuje to sygnał dźwiękowy i zapalenie
odpowiedniej kontrolki kierunkowskazów
w zestawie wskaźników.
Aby wyłączyć światła postojowe, należy
ustawić przełącznik oświetlenia w położeniu
środkowym.
Światła dzienne / Światła pozycyjne
(LED)
Diody elektroluminescencyjne (LED) włączają
się automatycznie w momencie uruchomienia
silnika.
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawić
się lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w ciągu
kilku minut od zapalenia świateł. Zapewniają następujące funkcje:
-
Św

iatła dzienne (sterowanie świateł
w położeniu " 0" lub " AUTO " w przypadku
wystarczającego natężenia światła).
-
Św

iatła pozycyjne (sterowanie świateł
w
p

ołożeniu "AUTO" w przypadku słabego
natężenia światła lub "Tylko światła
pozycyjne", lub "Światła mijania lub
drogowe").
W przypadku świateł dziennych
natężenie światła diod jest mocniejsze.
4
Oświetlenie i widoczność

84
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

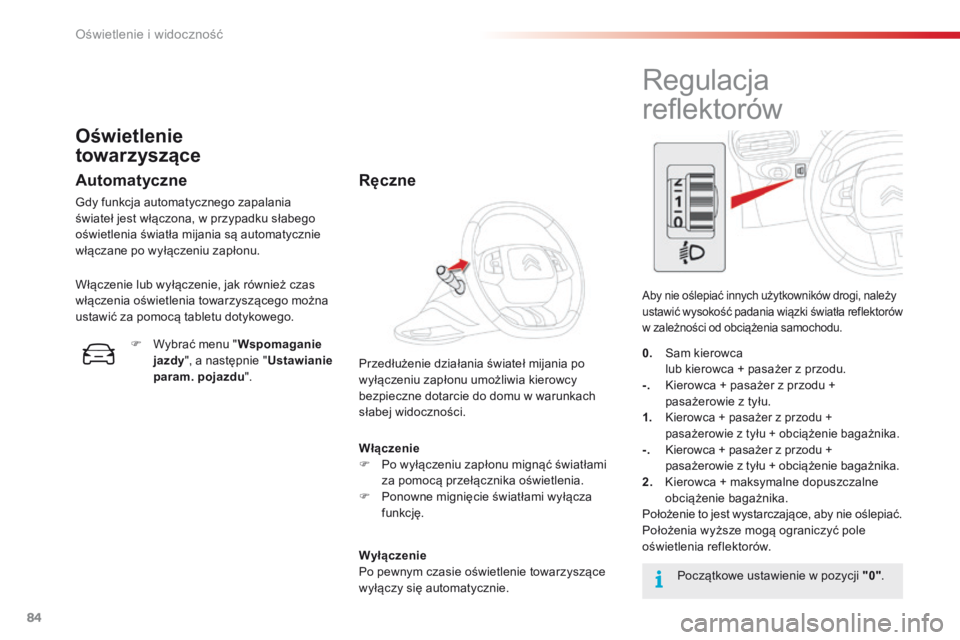

Włączenie
F Po wyłączeniu zapłonu mignąć światłami
za pomocą przełącznika oświetlenia.
F
Po

nowne mignięcie światłami wyłącza
funkcję.
Wyłączenie
Po pewnym czasie oświetlenie towarzyszące
wyłączy się automatycznie. Przedłużenie działania świateł mijania po
wyłączeniu zapłonu umożliwia kierowcy
bezpieczne dotarcie do domu w warunkach
słabej widoczności.
Oświetlenie
towarzyszące
Automatyczne
Gdy funkcja automatycznego zapalania
świateł jest włączona, w przypadku słabego
oświetlenia światła mijania są automatycznie
włączane po wyłączeniu zapłonu.
Włączenie lub wyłączenie, jak również czas
włączenia oświetlenia towarzyszącego można
ustawić za pomocą tabletu dotykowego.
F
Wy

brać menu "Wspomaganie
jazdy ", a następnie " Ustawianie
param. pojazdu ".
Ręczne
Regulacja
reflektorów
Aby nie oślepiać innych użytkowników drogi, należy
ustawić wysokość padania wiązki światła reflektorów
w zależności od obciążenia samochodu.
Początkowe ustawienie w pozycji "0" .
0.
Sa
m kierowca

lu

b kierowca + pasażer z przodu.
-.
Ki

erowca + pasażer z przodu +
pasażerowie z tyłu.
1.
Kierowca + pasażer z przodu +
pasażerowie z tyłu + obciążenie bagażnika.
-. Kierowca + pasażer z przodu +
p
asażerowie z tyłu + obciążenie bagażnika.
2.
Ki

erowca + maksymalne dopuszczalne
obciążenie bagażnika.
Położenie to jest wystarczające, aby nie oślepiać.
Położenia wyższe mogą ograniczyć pole
oświetlenia reflektorów.
Oświetlenie i widoczność

85
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

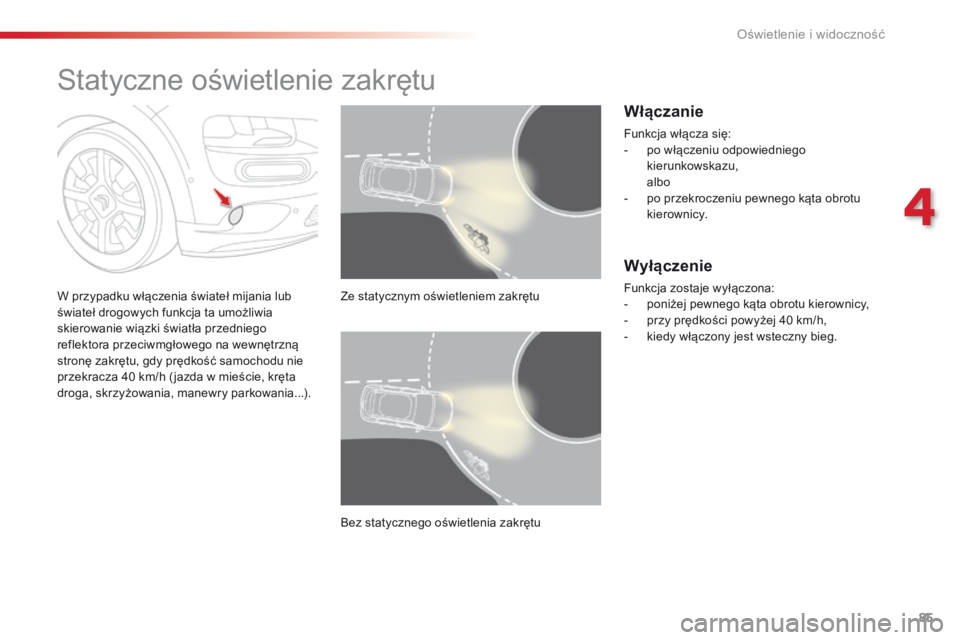

Statyczne oświetlenie zakrętu
W przypadku włączenia świateł mijania lub
świateł drogowych funkcja ta umożliwia
skierowanie wiązki światła przedniego
reflektora przeciwmgłowego na wewnętrzną
stronę zakrętu, gdy prędkość samochodu nie
przekracza 40
k
m/h ( jazda w mieście, kręta
droga, skrzyżowania, manewry parkowania...). Ze statycznym oświetleniem zakrętu
Bez statycznego oświetlenia zakrętu
Włączanie
Funkcja włącza się:
- po w
łączeniu odpowiedniego
kierunkowskazu,
alb

o
-
po p

rzekroczeniu pewnego kąta obrotu
kierownicy.
Wyłączenie
Funkcja zostaje wyłączona:
- po niżej pewnego kąta obrotu kierownicy,
-
pr

zy prędkości powyżej 40
k
m/h,
-
ki

edy włączony jest wsteczny bieg.
4
Oświetlenie i widoczność

86
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

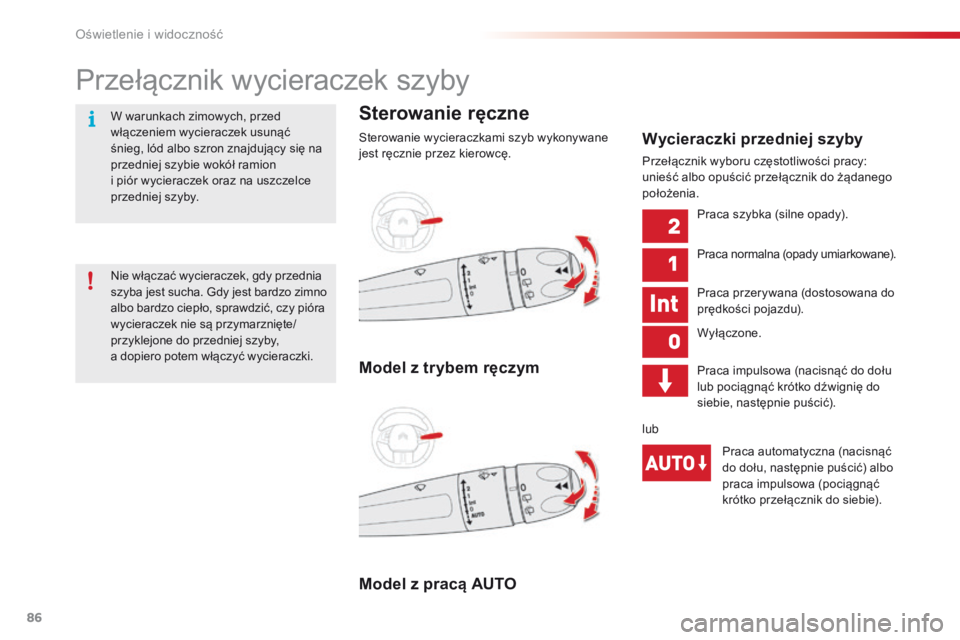

Przełącznik wycieraczek szyby
Sterowanie ręczne
Sterowanie wycieraczkami szyb wykonywane
jest ręcznie przez kierowcę.
Model z pracą AUTO Model z trybem ręczymWycieraczki przedniej szyby
Przełącznik wyboru częstotliwości pracy:
unieść albo opuścić przełącznik do żądanego
położenia.
Praca szybka (silne opady).
Praca normalna (opady umiarkowane).
Praca przerywana (dostosowana do
prędkości pojazdu).
Wyłączone.
Praca impulsowa (nacisnąć do dołu
lub pociągnąć krótko dźwignię do
siebie, następnie puścić).
lub Praca automatyczna (nacisnąć
do dołu, następnie puścić) albo
praca impulsowa (pociągnąć
krótko przełącznik do siebie).
Nie włączać wycieraczek, gdy przednia
szyba jest sucha. Gdy jest bardzo zimno
albo bardzo ciepło, sprawdzić, czy pióra
wycieraczek nie są przymarznięte/
przyklejone do przedniej szyby,

a dopiero potem włączyć wycieraczki. W warunkach zimowych, przed
włączeniem wycieraczek usunąć
śnieg, lód albo szron znajdujący się na
przedniej szybie wokół ramion
i piór wycieraczek oraz na uszczelce
przedniej szyby.
Oświetlenie i widoczność

87
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016

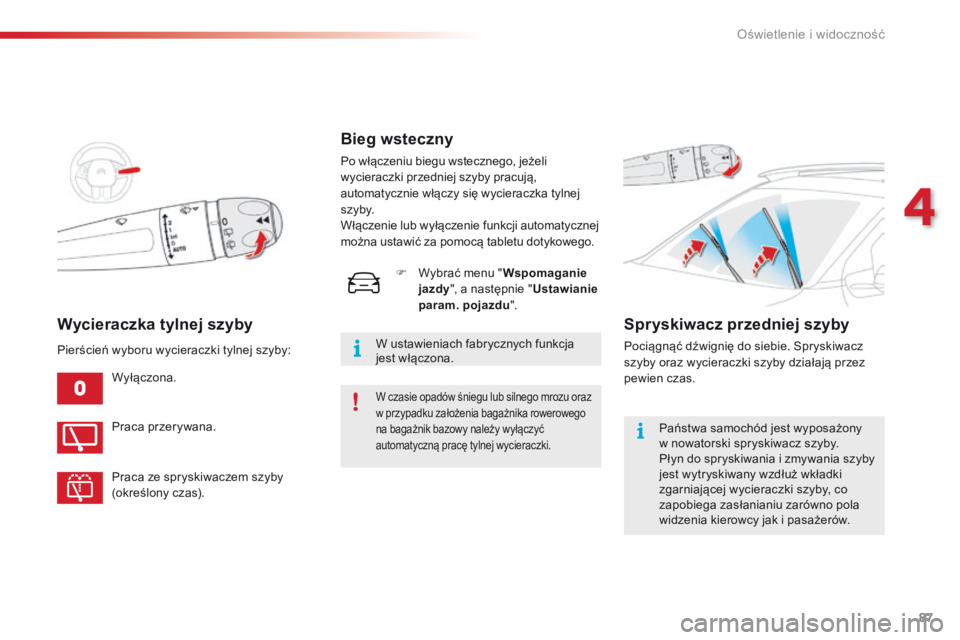

Wycieraczka tylnej szyby
Wyłączona.
Praca przerywana.
Praca ze spryskiwaczem szyby
(określony czas).
Pierścień wyboru wycieraczki tylnej szyby:
Bieg wsteczny
Po włączeniu biegu wstecznego, jeżeli
wycieraczki przedniej szyby pracują,
automatycznie włączy się wycieraczka tylnej
s z y by.
Włączenie lub wyłączenie funkcji automatycznej
można ustawić za pomocą tabletu dotykowego.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię do siebie. Spryskiwacz
szyby oraz wycieraczki szyby działają przez
pewien czas.
Państwa samochód jest wyposażony
w
n

owatorski spryskiwacz szyby.
Płyn do spryskiwania i zmywania szyby
jest wytryskiwany wzdłuż wkładki
zgarniającej wycieraczki szyby, co
zapobiega zasłanianiu zarówno pola
widzenia kierowcy jak i pasażerów.
F
Wy

brać menu "
Wspomaganie
jazdy ", a następnie " Ustawianie
param. pojazdu ".
W ustawieniach fabrycznych funkcja
jest włączona.
W czasie opadów śniegu lub silnego mrozu oraz
w przypadku założenia bagażnika rowerowego
na bagażnik bazowy należy wyłączyć
automatyczną pracę tylnej wycieraczki.
4
Oświetlenie i widoczność

88
C4-cactus_pl_Chap04_Eclairage-et-visibilite_ed01-2016
Nie zakrywać czujnika deszczu,
sprzężonego z czujnikiem jasności,
umieszczonego na środku przedniej szyby
za wewnętrznym lusterkiem wstecznym.
W myjni automatycznej należy wyłączyć
automatyczną pracę wycieraczek.
Zimą zaleca się poczekać do całkowitego
odmrożenia przedniej szyby przed
włączeniem automatycznego trybu
wycieraczek przedniej szyby.
Usterka działania
W przypadku usterki automatycznej pracy
wycieraczek przedniej szyby wycieraczki szyby
działają w trybie przerywanym.
Przeprowadzić kontrolę w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Wycieraczki przedniej szyby pracują w trybie
automatycznym bez ingerencji kierowcy
w przypadku wykrycia deszczu (czujnik za
wewnętrznym lusterkiem wstecznym), dostosowując
swoją prędkość do intensywności opadów.
Włączenie Wyłączenie
Po każdym wyłączeniu zapłonu
dłuższym niż jedna minuta trzeba
ponownie włączyć tryb automatyczny
wycieraczek, w tym celu należy
naciskać przełącznik w dół.
Nacisnąć krótko przełącznik w dół.
Jeden cykl pracy wycieraczek
potwierdza przyjęcie polecenia.
Ta kontrolka zapala się w zestawie
wskaźników i pojawia się komunikat. Ponownie krótko nacisnąć
przełącznik w dół lub ustawić
przełącznik w innym położeniu
(Int, 1
l

ub 2).
Wycieraczki przedniej szyby
w trybie automatycznym
Ta kontrolka gaśnie w zestawie wskaźników
i pojawia się komunikat.
Oświetlenie i widoczność
