CITROEN C4 CACTUS 2018 Instrukcja obsługi (in Polish)

9
C4-cactus_pl_Chap00c_eco-conduite_ed01-2016
Lepsze wykorzystanie skrzyni biegów
W przypadku manualnej skrzyni biegów ruszać powoli, nie czekać ze
zmianą biegu na wyższy. Podczas przyspieszania zmieniać biegi dość
wcześnie.
Wskaźnik zmiany biegu zachęca kierowcę do włączenia optymalnego
biegu: gdy tylko zalecenie wyświetli się w zestawie wskaźników,
zastosować się do niego jak najszybciej.
Efektywne wykorzystanie wyposażenia
elektrycznego
Przed wyjazdem, jeżeli w kabinie jest gorąco, przewietrzyć ją,
opuszczając szyby i otwierając nawiewy, a dopiero potem uruchomić
klimatyzacjÄ™.
Powyżej 50 km/h zamknąć szyby i pozostawić otwarte nawiewy.
Wykorzystać wyposażenie umożliwiające zmniejszenie temperatury
w kabinie (osłony przeciwsłoneczne, roleta dachu przeszklonego...).
Aby oszczędzać energię, nie nastawiać klimatyzacji na zbyt niską
temperaturÄ™.
Z chwilą osiągnięcia żądanej temperatury komfortu, ograniczyć
działanie klimatyzacji, chyba że ma ona automatyczną regulację.
Wyłączać przełączniki odmrażania i osuszania szyb, gdy tylko można
uznać to za konieczne.
Jak najszybciej wyłączać podgrzewanie fotela.
Nie używać reflektorów i światła przeciwmgłowego, gdy warunki
drogowe tego nie wymagajÄ….
Uruchamiać silnik tuż przed rozpoczęciem jazdy (głównie zimą).
Kabina nagrzewa siÄ™ szybciej podczas jazdy.
Ograniczenie podłączania urządzeń przenośnych (odtwarzaczy audio/
wideo, konsoli gier) sprzyja zmniejszeniu zużycia energii, a więc
i paliwa.
Przed opuszczeniem samochodu odłączyć urządzenia przenośne.

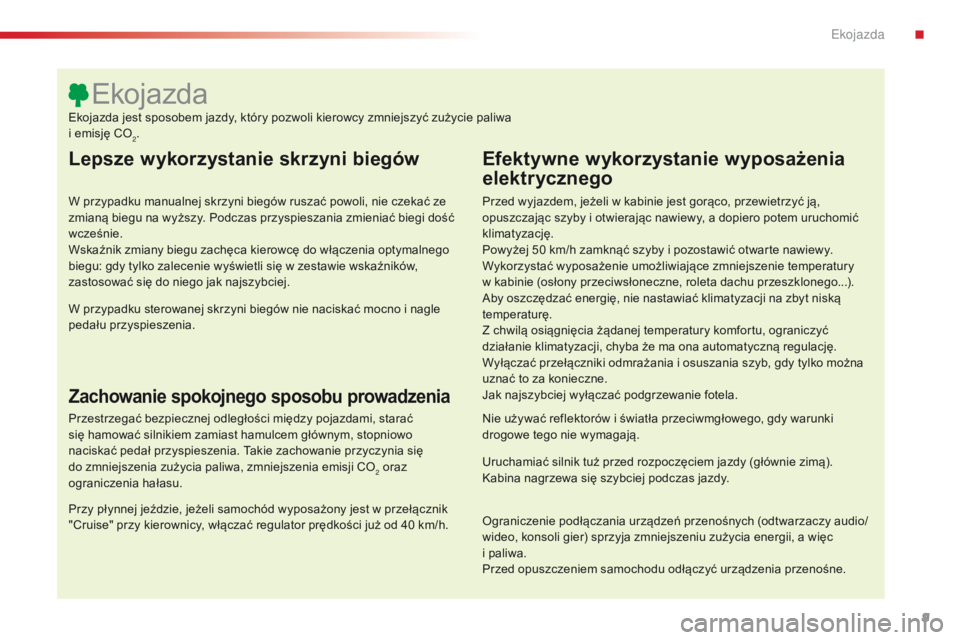

Ekojazda
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa
i emisjÄ™ CO
2.
W przypadku sterowanej skrzyni biegów nie naciskać mocno i nagle
pedału przyspieszenia.
Zachowanie spokojnego sposobu prowadzenia
Przestrzegać bezpiecznej odległości między pojazdami, starać
się hamować silnikiem zamiast hamulcem głównym, stopniowo
naciskać pedał przyspieszenia. Takie zachowanie przyczynia się
do zmniejszenia zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód wyposażony jest w przełącznik
"Cruise" przy kierownicy, włączać regulator prędkości już od 40 km/h.
.
Ekojazda

10
C4-cactus_pl_Chap00c_eco-conduite_ed01-2016

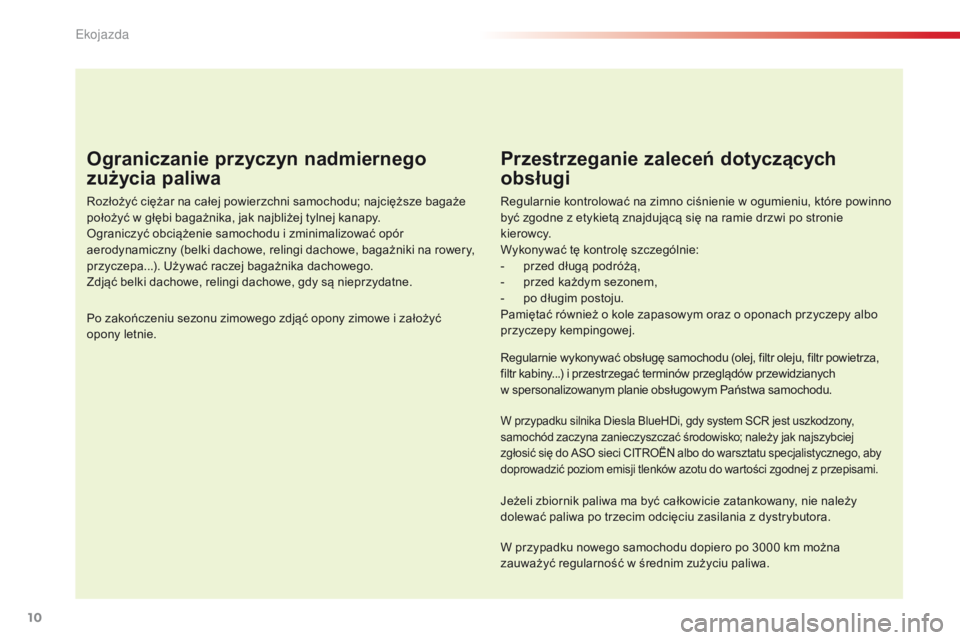

Ograniczanie przyczyn nadmiernego
zużycia paliwa
Rozłożyć ciężar na całej powierzchni samochodu; najcięższe bagaże
położyć w głębi bagażnika, jak najbliżej tylnej kanapy.
Ograniczyć obciążenie samochodu i zminimalizować opór
aerodynamiczny (belki dachowe, relingi dachowe, bagażniki na rowery,
przyczepa...). Używać raczej bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy są nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony zimowe i założyć
opony letnie.
Przestrzeganie zaleceń dotyczących
obsługi
Regularnie kontrolować na zimno ciśnienie w ogumieniu, które powinno
być zgodne z etykietą znajdującą się na ramie drzwi po stronie
kierowcy.
Wykonywać tę kontrolę szczególnie:
-
pr
zed długą podróżą,
-
pr

zed każdym sezonem,
-
po d

Å‚ugim postoju.
Pamiętać również o kole zapasowym oraz o oponach przyczepy albo
przyczepy kempingowej.
Regularnie wykonywać obsługę samochodu (olej, filtr oleju, filtr powietrza,
filtr kabiny...) i przestrzegać terminów przeglądów przewidzianych
w
s

personalizowanym planie obsługowym Państwa samochodu.
W przypadku silnika Diesla BlueHDi, gdy system SCR jest uszkodzony,
samochód zaczyna zanieczyszczać środowisko; należy jak najszybciej
zgłosić się do ASO sieci CITROËN albo do warsztatu specjalistycznego, aby
doprowadzić poziom emisji tlenków azotu do wartości zgodnej z przepisami.
Jeżeli zbiornik paliwa ma być całkowicie zatankowany, nie należy
dolewać paliwa po trzecim odcięciu zasilania z dystrybutora.
W przypadku nowego samochodu dopiero po 3000 km można
zauważyć regularność w średnim zużyciu paliwa.
E

11
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016

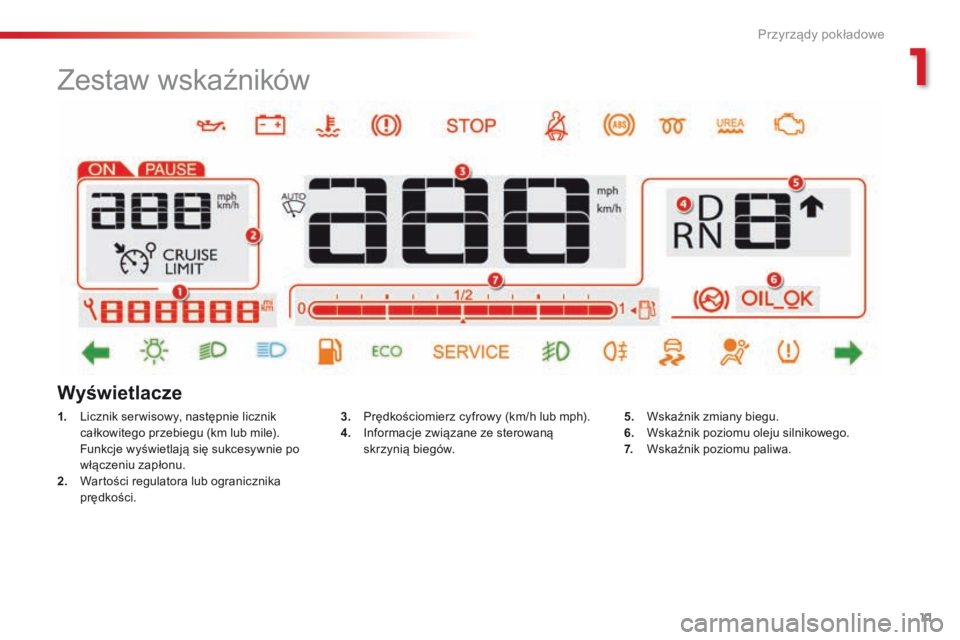

Zestaw wskaźników
1. Licznik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile).
Fu

nkcje wyświetlają się sukcesywnie po
włączeniu zapłonu.
2.
Wa

rtości regulatora lub ogranicznika
prędkości. 3. Pr
ędkościomierz cyfrowy (km/h lub mph).
4. In formacje zwiÄ…zane ze sterowanÄ…
skrzynią biegów.
Wyświetlacze
5. Wskaźnik zmiany biegu.
6. Ws kaźnik poziomu oleju silnikowego.
7.
Ws

kaźnik poziomu paliwa.
1
Przyrządy pokładowe

12
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016

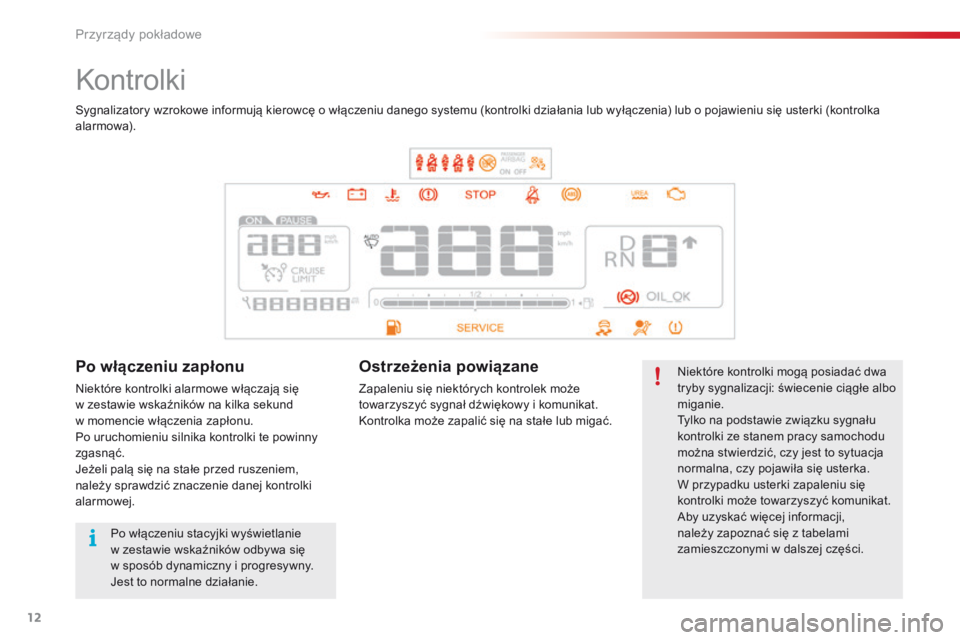

Kontrolki
Niektóre kontrolki mogą posiadać dwa
tryby sygnalizacji: świecenie ciągłe albo
miganie.
Tylko na podstawie związku sygnału
kontrolki ze stanem pracy samochodu
można stwierdzić, czy jest to sytuacja
normalna, czy pojawiła się usterka.
W przypadku usterki zapaleniu siÄ™
kontrolki może towarzyszyć komunikat.
Aby uzyskać więcej informacji,
należy zapoznać się z tabelami
zamieszczonymi w dalszej części.
Sygnalizatory wzrokowe informują kierowcę o włączeniu danego systemu (kontrolki działania lub wyłączenia) lub o pojawieniu się usterki (kontrolka
alarmowa).Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się
w zestawie wskaźników na kilka sekund
w
m

omencie włączenia zapłonu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli palą się na stałe przed ruszeniem,
należy sprawdzić znaczenie danej kontrolki
alarmowej.
Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i komunikat.
Kontrolka może zapalić się na stałe lub migać.
Po włączeniu stacyjki wyświetlanie
w
z

estawie wskaźników odbywa się
w
s

posób dynamiczny i progresywny.
Jest to normalne działanie.
Przyrządy pokładowe

13
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016

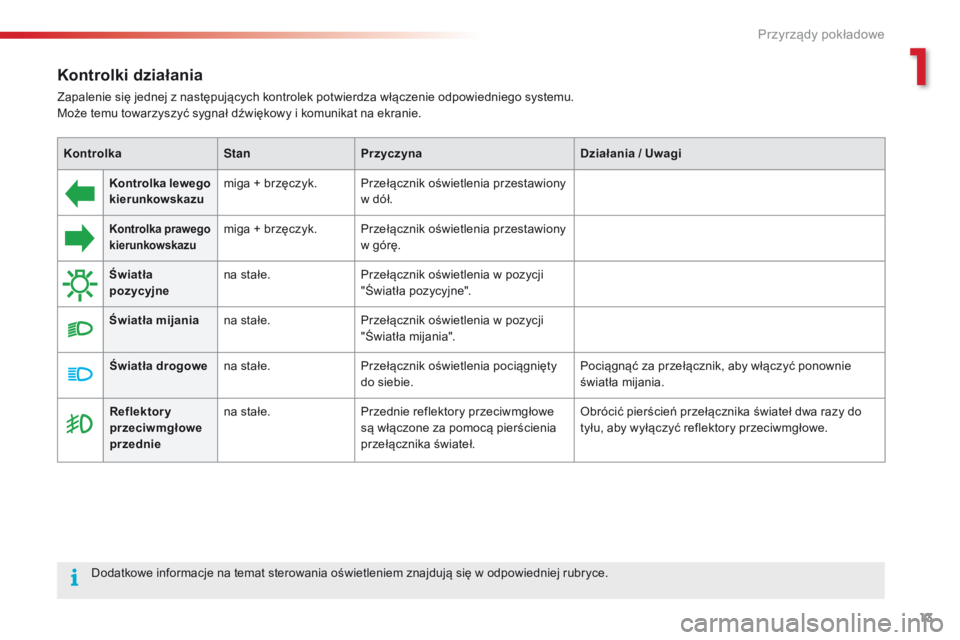

Kontrolki działania
Zapalenie się jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie.Kontrolka lewego
kierunkowskazu miga + brzęczyk. Przełącznik oświetlenia przestawiony
w dół.
Kontrolka prawego
kierunkowskazumiga + brzęczyk. Przełącznik oświetlenia przestawiony w górę.
Światła
pozycyjne na stałe.
Przełącznik oświetlenia w pozycji
"Światła pozycyjne".
Światła mijania na stałe. Przełącznik oświetlenia w pozycji
"Światła mijania".
Światła drogowe na stałe. Przełącznik oświetlenia pociągnięty
do siebie. Pociągnąć za przełącznik, aby włączyć ponownie
światła mijania.
Reflektor y
przeciwmgłowe
przednie na stałe.
Przednie reflektory przeciwmgłowe
są włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień przełącznika świateł dwa razy do
tyłu, aby wyłączyć reflektory przeciwmgłowe.
Dodatkowe informacje na temat sterowania oświetleniem znajdują się w odpowiedniej rubryce.
Kontrolka
StanPrzyczyna Działania / Uwagi
1
Przyrządy pokładowe

14
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016
Światło
przeciwmgłowe
tylnena stałe.
Tylne światło przeciwmgłowe jest
włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień przełącznika świateł do tyłu, aby
wyłączyć światło przeciwmgłowe.
Świece żarowe –
diesel na stałe.
Klucz znajduje się w położeniu 2
(zapłon) w stacyjce. Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Czas świecenia kontrolki zależy od warunków
klimatycznych (do około 30 sekund w ekstremalnych
warunkach klimatycznych).
Jeżeli silnik nie ruszy, włączyć ponownie stacyjkę
i znów zaczekać na zgaśnięcie kontrolki, a potem
uruchomić silnik.
Hamulec
postojowy na stałe.
Hamulec postojowy jest zaciągnięty
lub nie do końca zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat hamulca postojowego
znajdujÄ… siÄ™ w odpowiedniej rubryce.
Kontrolka
StanPrzyczyna Działania / Uwagi
Przyrządy pokładowe

15
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016
Automatyczna
praca
wycieraczekna stałe.
Przełącznik wycieraczek jest
naciśnięty do dołu. Funkcja automatycznej pracy wycieraczek przedniej
szyby jest włączona.
Aby wyłączyć funkcję automatycznej pracy
wycieraczek, nacisnąć przełącznik do dołu albo
ustawić przełącznik wycieraczek w innym położeniu.
Stop & Star t na stałe.
Funkcja Stop & Start przełączyła silnik w tryb
ST OP wskutek zatrzymania samochodu
(czer wone światło, znak stop, korki...).Kontrolka gaśnie i silnik rusza automatycznie w trybie
START, gdy tylko kierowca chce odjechać.
miga przez kilka
sekund, a potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Więcej informacji na temat systemu Stop & Start
zawiera odpowiednia rubryka.
Kontrolka
StanPrzyczyna Działania / Uwagi
Przednia
poduszka
powietrzna
pasażera na stałe.
Wyłącznik, umieszczony w schowku w desce
rozdzielczej, jest ustawiony w położeniu "
ON".
Czołowa poduszka powietrzna pasażera jest
włączona.
W tym przypadku nie należy instalować
fotelika dziecięcego "tyłem do kierunku jazdy"
na przednim siedzeniu pasażera.Przestawić wyłącznik do położenia " OFF", aby
wyłączyć czołową poduszkę powietrzną pasażera.
Fotelik dziecięcy można zamontować "tyłem do
kierunku jazdy", oprócz przypadku nieprawidłowego
działania poduszek powietrznych (zapalona kontrolka
alarmu poduszek powietrznych).
1
Przyrządy pokładowe

16
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016
Przednia
poduszka
powietrzna
pasażerana stałe
Przełącznik, umieszczony w schowku,
znajduje się w położeniu "OFF" .
Czołowa poduszka powietrzna
pasażera jest wyłączona.
Fotelik dziecięcy można zamontować
"tyłem do kierunku jazdy", oprócz
przypadku nieprawidłowego
działania poduszek powietrznych
(zapalona kontrolka alarmu poduszek
powietrznych). Aby włączyć czołową poduszkę powietrzną pasażera,
należy ustawić przełącznik w położeniu "ON"
.
W tym przypadku nie należy montować fotelika
dziecięcego "tyłem do kierunku jazdy".
Dynamiczna
kontrola
stabilności
(CDS/ASR) na stałe.
Przycisk jest wciśnięty i włącza się
kontrolka.
CDS/ASR jest wyłączony.
CDS: dynamiczna kontrola
stabilności.
ASR: system zapobiegajÄ…cy
poślizgowi kół. Nacisnąć przycisk, aby włączyć CDS/ASR. Jego
kontrolka gaśnie.
System CDS/ASR włącza się automatycznie po
uruchomieniu samochodu.
W przypadku wyłączenia system aktywuje się
automatycznie powyżej 50 km/h.
Więcej informacji na temat systemu ESC (CDS/ASR)
znajduje siÄ™ w odpowiedniej rubryce.
Kontrolka
StanPrzyczyna Działania / Uwagi
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.
Może temu towarzyszyć sygnał dźwiękowy i wyświetlenie komunikatu.
Przyrządy pokładowe

17
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym silniku lub podczas jazdy sygnalizuje usterkę wymagającą inter wencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez zapoznanie
siÄ™ z odpowiednim komunikatem.
W razie wątpliwości skonsultować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.STOP na stałe, połączona
z innÄ… kontrolkÄ…
alarmową, sygnałem
dźwiękowym i
komunikatem.
Zapalenie siÄ™ kontrolki jest zwiÄ…zane
z p
oważną anomalią wykrytą w układzie
hamulcowym lub wspomagania
kierownicy, obwodzie elektrycznym,
układach smarowania silnika albo
chłodzenia bądź też z przebiciem opony.Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, ponieważ silnik
może się wyłączyć.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci CITROËN lub warsztatem
specjalistycznym.
Kontrolka
StanPrzyczyna Działania / Uwagi
Service świeci się chwilowo,
wraz z komunikatem. Wykrycie jednej lub kilku drobnych
usterek, bez specjalnej lampki
kontrolnej. Zidentyfikować przyczynę usterki, korzystając

z komunikatu wyświetlonego na ekranie.
Niektóre usterki można samemu usunąć, jak na przykład
otwarte drzwi lub poczÄ…tek nasycenia filtra czÄ…stek
stałych (gdy warunki drogowe będą odpowiednie,
zregenerować filtr podczas jazdy z prędkością
przynajmniej 60
k

m/h, aż do zgaszenia lampki kontrolnej).
W razie innych usterek, jak na przykład uszkodzenia
systemu wykrywania niskiego ciśnienia w oponach,
należy skontaktować się z ASO sieci CITROËN lub
z
w

arsztatem specjalistycznym.
na stałe, wraz
z komunikatem. Wykrycie jednej lub kilku poważnych
usterek, bez specjalnej lampki
kontrolnej.
Zidentyfikować przyczynę usterki, korzystając z komunikatu
wyświetlonego na ekranie, i jak najszybciej skontaktować się
z ASO sieci CITROËN lub z warsztatem specjalistycznym.
na stałe, w połączeniu
z m
iganiem, a następnie
wyświetleniem na stałe klucza
symbolizującego przegląd.Termin przeglądu został
przekroczony. Dotyczy tylko wersji Diesel BlueHDi.
Przegląd samochodu należy wykonać możliwie jak
najszybciej.
1
Przyrządy pokładowe

18
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi
System
autodiagnostyki
silnika miga.
Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
na stałe. Usterka układu czystości spalin.
Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, jak najszybciej skontaktować się
z ASO sieci CITROËN lub z warsztatem specjalistycznym.
System
zapobiegajÄ…cy
zablokowaniu
kół (ABS) na stałe.
Usterka systemu zapobiegajÄ…cego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną
prędkością i jak najszybciej skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
Dynamiczna
kontrola
stabilności
(CDS/ASR) miga.
Uruchomienie regulacji CDS/ASR. System optymalizuje działanie układu napędowego
i poprawia stabilność kierunkową pojazdu
w przypadku utraty przyczepności lub toru jazdy.
na stałe. Usterka systemu CDS/ASR. Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Układ
hamulcowy
na stałe.
Duży spadek poziomu płynu
hamulcowego w układzie
hamulcowym. Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez CITROËNA.
Jeżeli problem nadal występuje, sprawdzić układ w ASO
sieci CITROËN lub w warsztacie specjalistycznym.
+ na stałe, powiązana
z kontrolkÄ… ABS.Usterka elektronicznego rozdzielacza
siły hamowania (REF). Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Przeprowadzić kontrolę w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Przyrządy pokładowe
