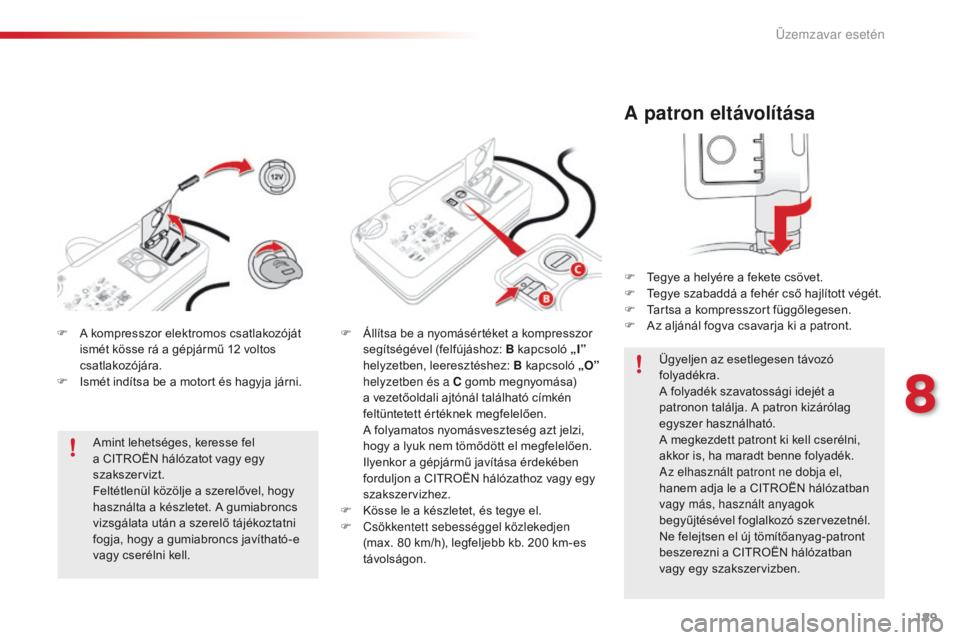

A patron eltávolítása
F Tegye a helyére a fekete csövet.
F Te gye szabaddá a fehér cső hajlított végét.
F
Ta

rtsa a kompresszort függőlegesen.
F
Az a

ljánál fogva csavarja ki a patront.
Ügyeljen az esetlegesen távozó
folyadékra.
A folyadék szavatossági idejét a
patronon találja. A patron kizárólag
egyszer használható.
A megkezdett patront ki kell cserélni,
akkor is, ha maradt benne folyadék.
Az elhasznált patront ne dobja el,
hanem adja le a CITROËN hálózatban
vagy más, használt anyagok
begyűjtésével foglalkozó szervezetnél.
Ne felejtsen el új tömítőanyag-patront
beszerezni a CITROËN hálózatban
vagy egy szakszervizben.
F
A ko

mpresszor elektromos csatlakozóját
ismét kösse rá a gépjármű 12 voltos
csatlakozójára.
F
Is

mét indítsa be a motort és hagyja járni. Amint lehetséges, keresse fel
a CITROËN hálózatot vagy egy
szakszervizt.
Feltétlenül közölje a szerelővel, hogy
használta a készletet. A gumiabroncs
vizsgálata után a szerelő tájékoztatni
fogja, hogy a gumiabroncs javítható-e
vagy cserélni kell. F
Ál

lítsa be a nyomásértéket a kompresszor
segítségével (felfújáshoz: B kapcsoló „I”
helyzetben, leeresztéshez: B kapcsoló „O”
helyzetben és a C gomb megnyomása)
a vezetőoldali ajtónál található címkén
feltüntetett értéknek megfelelően.
A fo

lyamatos nyomásveszteség azt jelzi,
hogy a lyuk nem tömődött el megfelelően.
Ilyenkor a gépjármű javítása érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
F
Kö

sse le a készletet, és tegye el.
F
Cs

ökkentett sebességgel közlekedjen
(max. 80 km/h), legfeljebb kb. 200 km-es
távolságon.
8
Üzemzavar esetén

190
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016

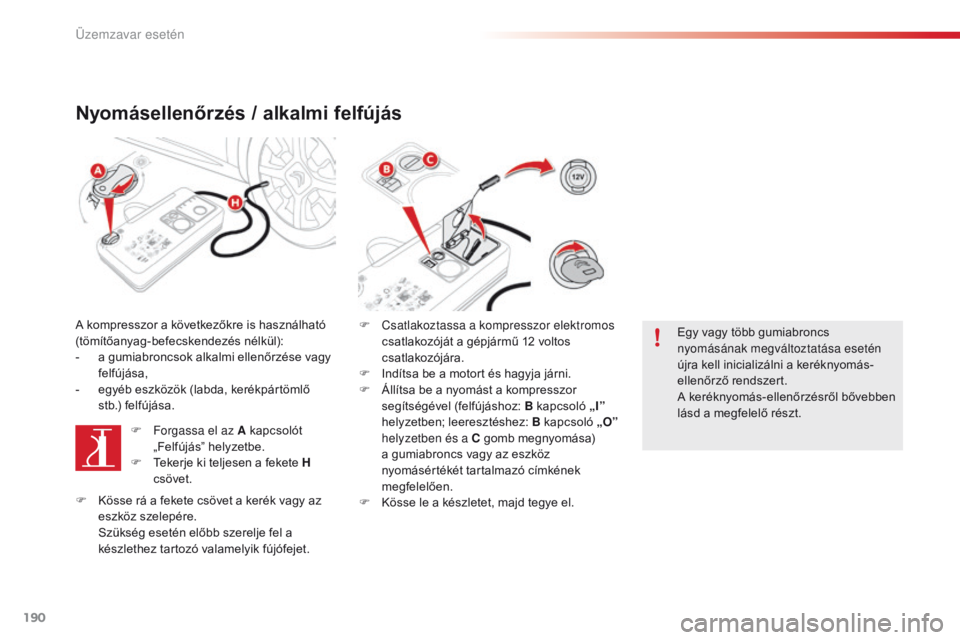

Nyomásellenőrzés / alkalmi felfújás
A kompresszor a következőkre is használható
(tömítőanyag-befecskendezés nélkül):
-
a gu
miabroncsok alkalmi ellenőrzése vagy
felfújása,
-
eg

yéb eszközök (labda, kerékpártömlő
stb.) felfújása.
F
Fo

rgassa el az A kapcsolót
„Felfújás” helyzetbe.
F
Te

kerje ki teljesen a fekete H
csövet. F Cs
atlakoztassa a kompresszor elektromos
csatlakozóját a gépjármű 12 voltos
csatlakozójára.
F
In

dítsa be a motort és hagyja járni.
F
Ál

lítsa be a nyomást a kompresszor
segítségével (felfújáshoz: B kapcsoló „I”
helyzetben; leeresztéshez: B kapcsoló „O”
helyzetben és a C gomb megnyomása)
a gumiabroncs vagy az eszköz
nyomásértékét tartalmazó címkének
megfelelően.
F
Kö

sse le a készletet, majd tegye el.Egy vagy több gumiabroncs
nyomásának megváltoztatása esetén
újra kell inicializálni a keréknyomás-
ellenőrző rendszert.
A keréknyomás-ellenőrzésről bővebben
lásd a megfelelő részt.
F
Kö

sse rá a fekete csövet a kerék vagy az
eszköz szelepére.
Sz

ükség esetén előbb szerelje fel a
készlethez tartozó valamelyik fújófejet.
Üzemzavar esetén

191
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016
Pótkerék
A szerszámok a csomagtartó padlólemeze
alatt találhatók, de egyes modellváltozatoknál
előfordulhat, hogy az első utasülés alatt kaptak
helyet.
Hozzáférés a szerszámokhoz
A szerszámok
A szerszámok kifejezetten a gépjárműhöz
készültek, és felszereltségtől függően eltérőek
lehetnek. Egyéb célra ne használja őket.
1.
K
erékkulcs
A d

ísztárcsa és a kerék rögzítőcsavarjainak
az eltávolításához használható.
2.
Em

elő beépített hajtókarral
A gé

pjármű megemelését teszi lehetővé.
3.
Cs

avarkupak-eltávolító
Az a

lumínium keréktárcsákon található
csavarkupakok vagy - egyes változatokon
-
a k

özépső csavardísz levételét teszi
lehetővé.
4.
Le

szerelhető vonószem
A vontatással kapcsolatban bővebben lásd a
megfelelő részt.
A sérült kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével az alábbiaknak megfelelően történik.
Dísztárcsás kerék
A kerék felszerelésekor
a dísztárcsa
felhelyezését a szelepnél található füllel kezdje,
majd tenyerével nyomkodja körbe a dísztárcsa
peremét.
8
Üzemzavar esetén

192
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016
A kerék kiemelése
F Pattintsa ki a helyéről a szerszámos dobozt
(hagyományos pótkerék esetén).
F
Cs

avarja ki a középső anyát.
F
Ve

gye ki a rögzítőegységet (anya +
csavar).
F
Há

tulról megfogva emelje maga felé a
pótkereket.
F
Ve

gye ki a pótkereket a csomagtartóból.
A pótkerék a csomagtartó padlólemeze alatt
található.
Motortípustól függően hagyományos vagy
mankókerék típusú (BlueHDi 100 motor esetén)
lehet.

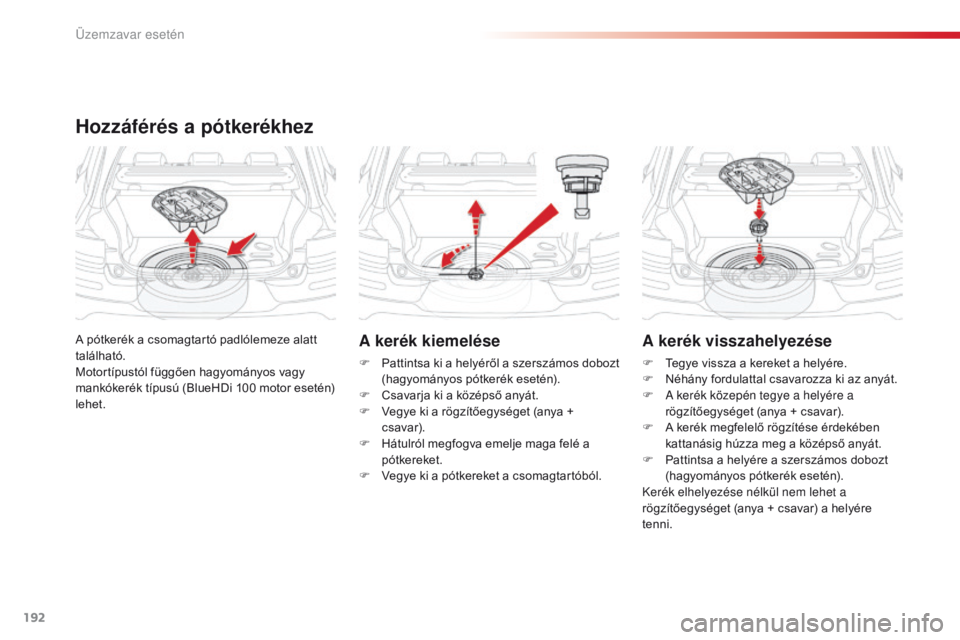

Hozzáférés a pótkerékhez
A kerék visszahelyezése
F Tegye vissza a kereket a helyére.
F Né hány fordulattal csavarozza ki az anyát.
F
A ke

rék közepén tegye a helyére a
rögzítőegységet (anya + csavar).
F
A ke

rék megfelelő rögzítése érdekében
kattanásig húzza meg a középső anyát.
F
Pa

ttintsa a helyére a szerszámos dobozt
(hagyományos pótkerék esetén).
Kerék elhelyezése nélkül nem lehet a
rögzítőegységet (anya + csavar) a helyére
tenni.
Üzemzavar esetén

193
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016

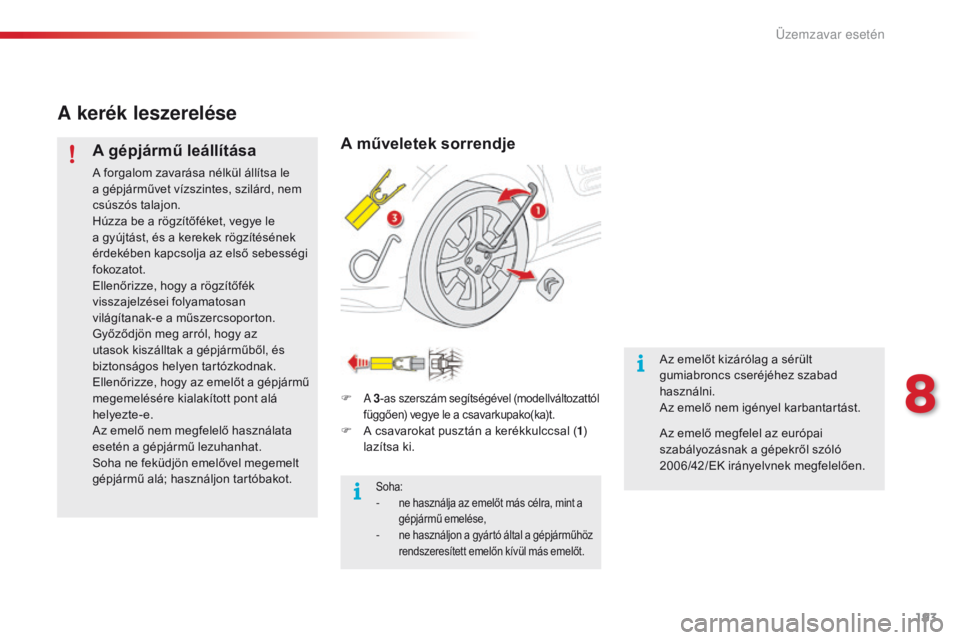

A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le
a gépjárművet vízszintes, szilárd, nem
csúszós talajon.
Húzza be a rögzítőféket, vegye le
a
g

yújtást, és a kerekek rögzítésének
érdekében kapcsolja az első sebességi
fokozatot.
Ellenőrizze, hogy a rögzítőfék
visszajelzései folyamatosan
világítanak-e a műszercsoporton.
Győződjön meg arról, hogy az
utasok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Ellenőrizze, hogy az emelőt a gépjármű
megemelésére kialakított pont alá
helyezte-e.
Az emelő nem megfelelő használata
esetén a gépjármű lezuhanhat.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
A műveletek sorrendje
F A 3-as szerszám segítségével (modellváltozattól
függően) vegye le a csavarkupako(ka)t.
F A csavarokat pusztán a kerékkulccsal ( 1)
l azítsa ki.
Soha:- ne használja az emelőt más célra, mint a
g épjármű emelése,
- ne használjon a gyártó által a gépjárműhöz
rendszeresített emelőn kívül más emelőt.
Az emelőt kizárólag a sérült
gumiabroncs cseréjéhez szabad
használni.
Az emelő nem igényel karbantartást.
Az emelő megfelel az európai
szabályozásnak a gépekről szóló
2006/42/EK irányelvnek megfelelően.
8
Üzemzavar esetén

194
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016

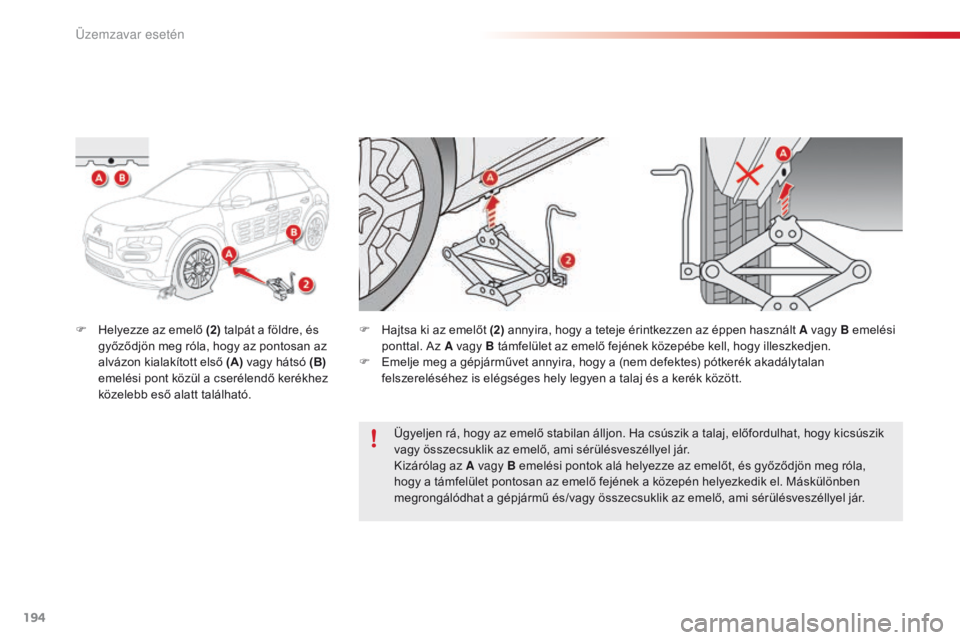

F Helyezze az emelő (2) t alpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első (A) vagy hátsó (B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található. F Ha
jtsa ki az emelőt (2)
annyira, hogy a teteje érintkezzen az éppen használt A vagy B emelési
ponttal. Az A vagy B támfelület az emelő fejének közepébe kell, hogy illeszkedjen.
F
Em

elje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a talaj és a kerék között.
Ügyeljen rá, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik
vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla,
hogy a támfelület pontosan az emelő fejének a közepén helyezkedik el. Máskülönben
megrongálódhat a gépjármű és/vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
Üzemzavar esetén

195
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016

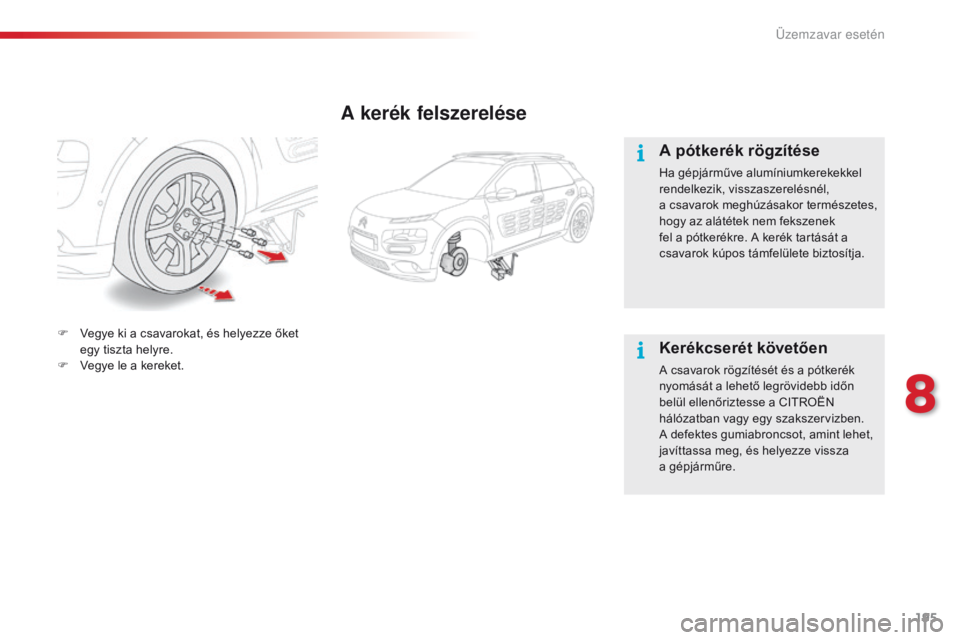

A kerék felszerelése
A pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél,
a
c
savarok meghúzásakor természetes,
hogy az alátétek nem fekszenek
fel a
p

ótkerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza
a
g

épjárműre.
F
Ve

gye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F Ve
gye le a kereket.
8
Üzemzavar esetén

196
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016

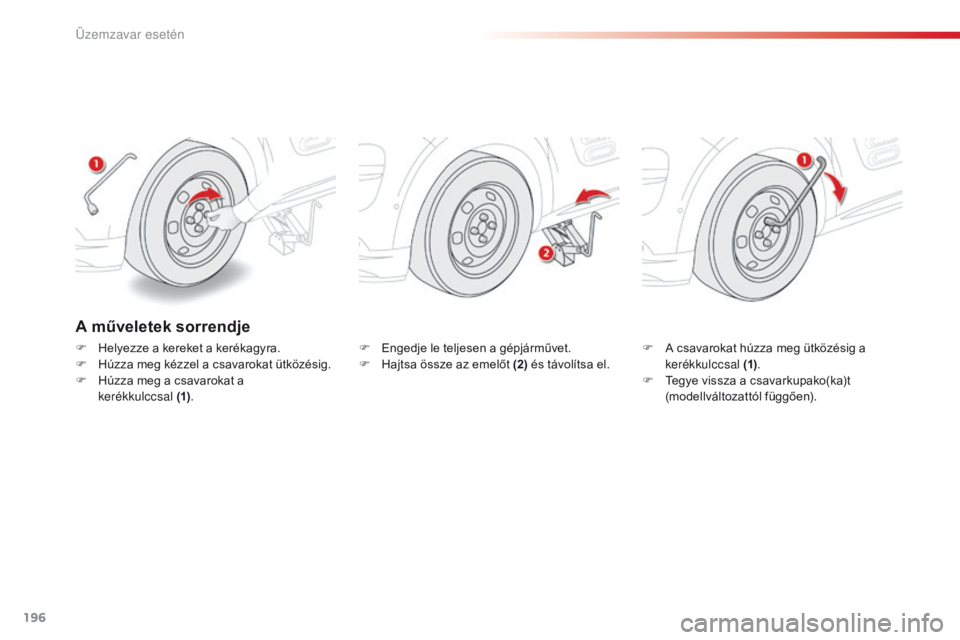

A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F Hú zza meg kézzel a csavarokat ütközésig.
F
Hú

zza meg a csavarokat a
kerékkulccsal
(

1). F En
gedje le teljesen a gépjárművet.
F Ha jtsa össze az emelőt (2) és távolítsa el.F A cs
avarokat húzza meg ütközésig a
kerékkulccsal (1) .
F
Te

gye vissza a csavarkupako(ka)t
(modellváltozattól függően).
Üzemzavar esetén

197
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016

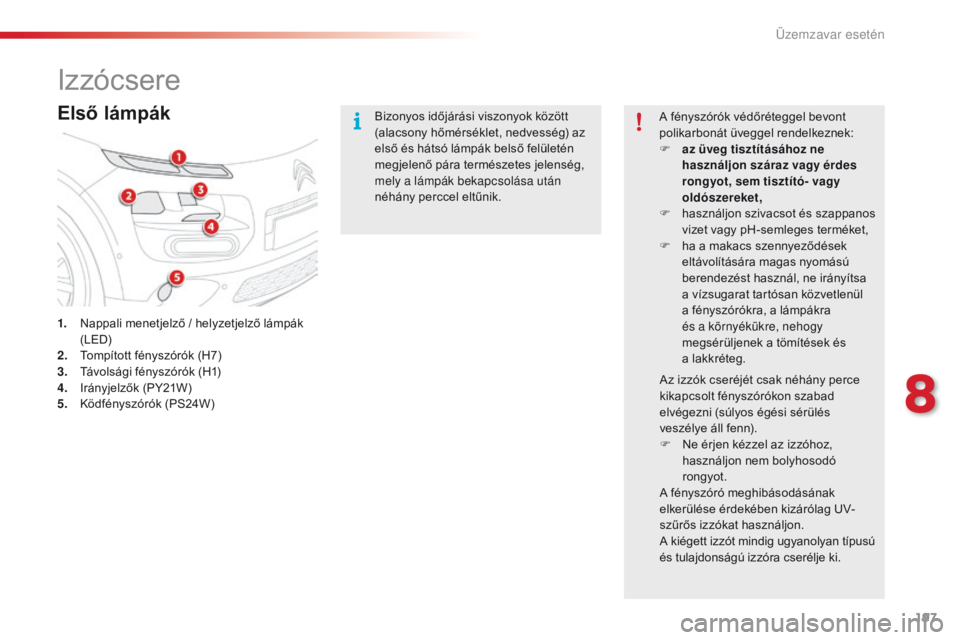

Izzócsere
Első lámpák
1. Nappali menetjelző / helyzetjelző lámpák
(LED)
2.
To

mpított fényszórók (H7)
3.
Tá

volsági fényszórók (H1)
4.
Ir

ányjelzők (PY21W)
5.
Kö

dfényszórók (PS24W) Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
az ü
veg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
ha
sználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
ha a m
akacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és
a
l

akkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F
Ne é

rjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
8
Üzemzavar esetén

198
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2016

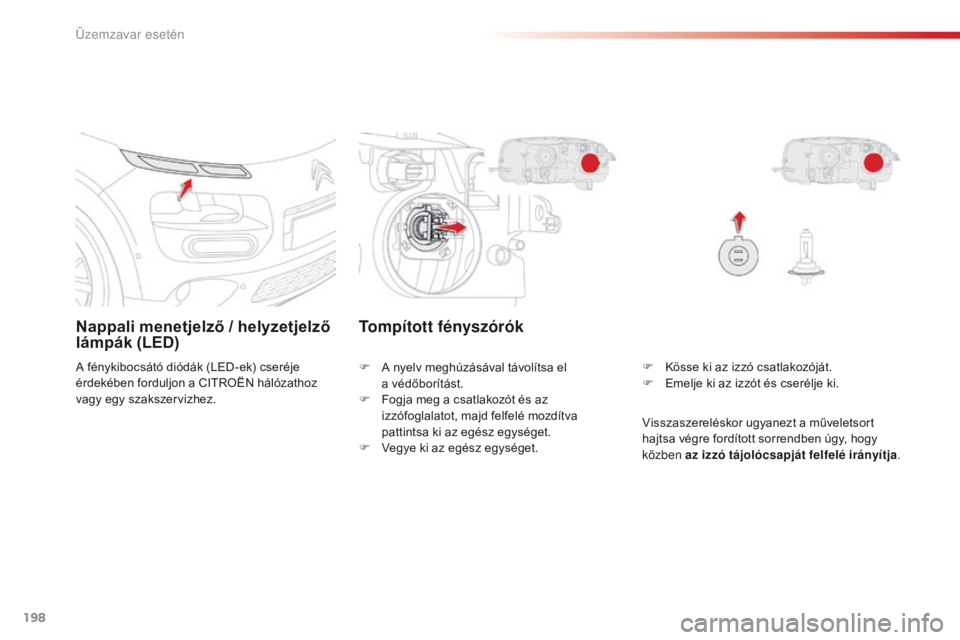

Nappali menetjelző / helyzetjelző
lámpák (LED)
A fénykibocsátó diódák (LED-ek) cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.F Kö
sse ki az izzó csatlakozóját.
F
Em

elje ki az izzót és cserélje ki.
Tompított fényszórók
F A nyelv meghúzásával távolítsa el
a védőborítást.
F
Fo

gja meg a csatlakozót és az
izzófoglalatot, majd felfelé mozdítva
pattintsa ki az egész egységet.
F
Ve

gye ki az egész egységet. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben úgy, hogy
közben az izzó tájolócsapját felfelé irányítja
.
