CITROEN C4 CACTUS 2018 Kezelési útmutató (in Hungarian)

49
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016

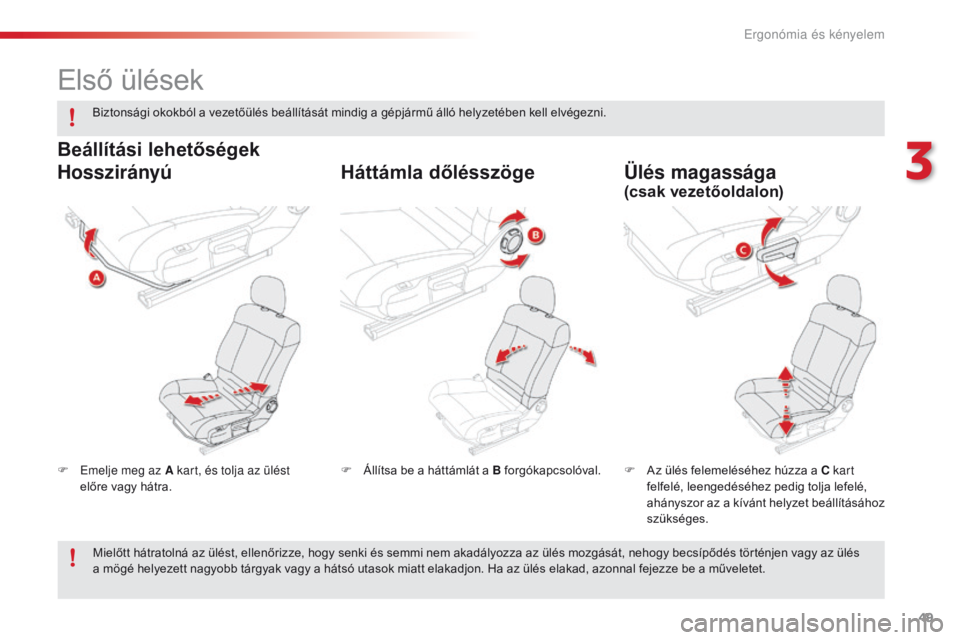

Első ülések
F Emelje meg az A kart, és tolja az ülést
előre vagy hátra. F Az ü
lés felemeléséhez húzza a C kart
felfelé, leengedéséhez pedig tolja lefelé,
ahányszor az a kívánt helyzet beállításához
szükséges.
F Ál
lítsa be a háttámlát a B forgókapcsolóval.
Hosszirányú
Ülés magassága
Háttámla dőlésszöge
Beállítási lehetőségek
(csak vezetőoldalon)
Biztonsági okokból a vezetőülés beállítását mindig a gépjármű álló helyzetében kell elvégezni.
Mielőtt hátratolná az ülést, ellenőrizze, hogy senki és semmi nem akadályozza az ülés mozgását, nehogy becsípődés történjen vagy az ülés
a
m

ögé helyezett nagyobb tárgyak vagy a hátsó utasok miatt elakadjon. Ha az ülés elakad, azonnal fejezze be a műveletet.
3
Ergon

50
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016

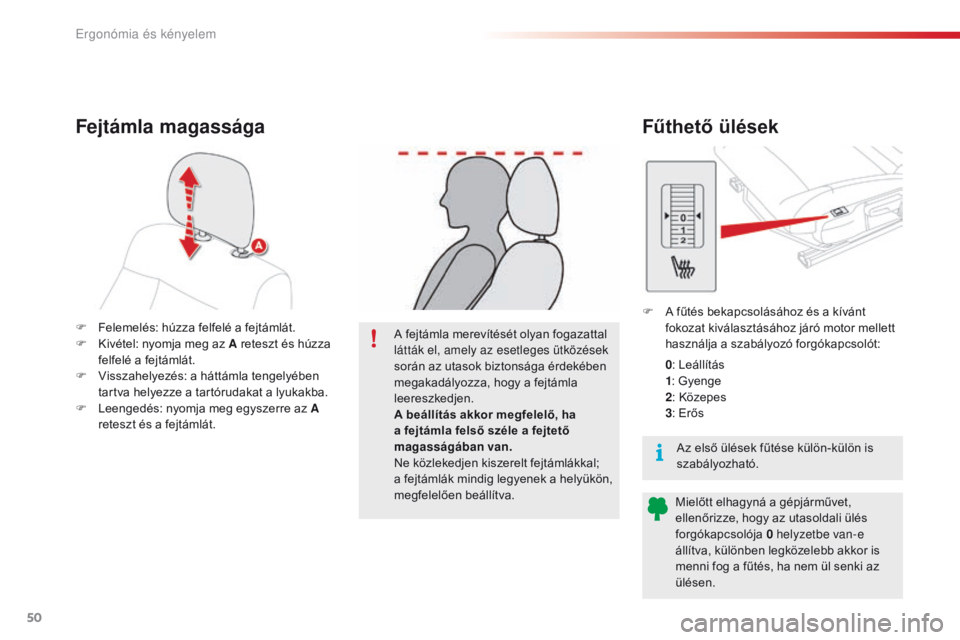

F Felemelés: húzza felfelé a fejtámlát.
F Ki vétel: nyomja meg az A reteszt és húzza
felfelé a fejtámlát.
F
Vi

sszahelyezés: a háttámla tengelyében
tartva helyezze a tartórudakat a lyukakba.
F
Le

engedés: nyomja meg egyszerre az A
reteszt és a fejtámlát. A fejtámla merevítését olyan fogazattal
látták el, amely az esetleges ütközések
során az utasok biztonsága érdekében
megakadályozza, hogy a fejtámla
leereszkedjen.
A beállítás akkor megfelelő, ha
a fejtámla felső széle a fejtető
magasságában van.
Ne közlekedjen kiszerelt fejtámlákkal;
a
f

ejtámlák mindig legyenek a helyükön,
megfelelően beállítva.
Fejtámla magassága Fűthető ülések
F A fűtés bekapcsolásához és a kívánt
f
okozat kiválasztásához járó motor mellett
használja a szabályozó forgókapcsolót:
0 : Leállítás
1 : Gyenge
2 : Közepes
3 : Erős
Mielőtt elhagyná a gépjárművet,
ellenőrizze, hogy az utasoldali ülés
forgókapcsolója 0
h

elyzetbe van-e
állítva, különben legközelebb akkor is
menni fog a fűtés, ha nem ül senki az
ülésen. Az első ülések fűtése külön-külön is
szabályozható.
Ergonómia és kényelem

51
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016

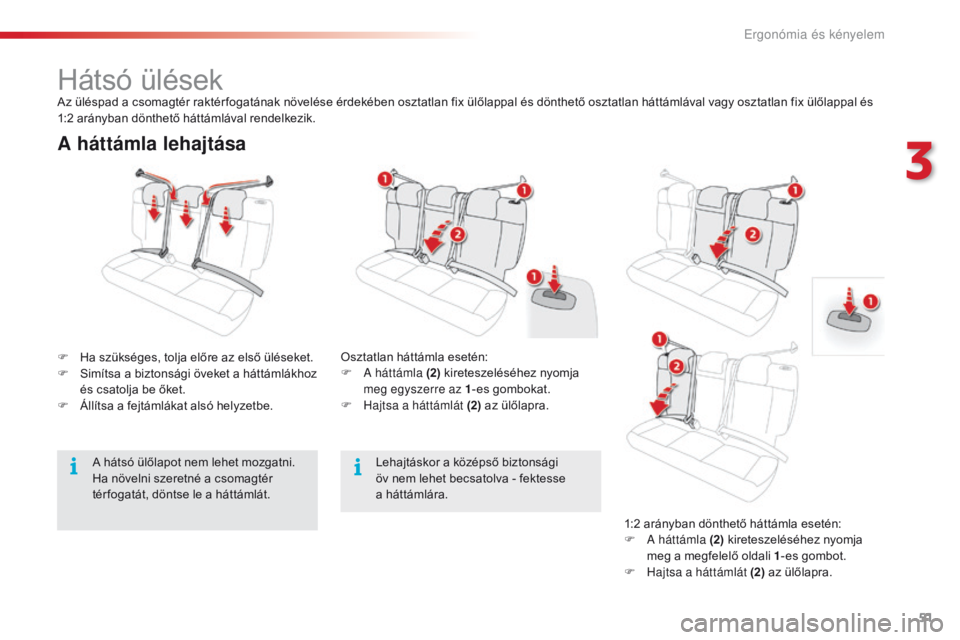

A háttámla lehajtása
F Ha szükséges, tolja előre az első üléseket.
F Si mítsa a biztonsági öveket a háttámlákhoz
és csatolja be őket.
F
Ál

lítsa a fejtámlákat alsó helyzetbe. Osztatlan háttámla esetén:
F A há
ttámla (2) kireteszeléséhez nyomja
meg egyszerre az 1 -es gombokat.
F
Hajt

sa a háttámlát (2) az ülőlapra.
Hátsó ülésekAz üléspad a csomagtér raktér fogatának növelése érdekében osztatlan fix ülőlappal és dönthető osztatlan háttámlával vagy osztatlan fix ülőlappal és
1:2 arányban dönthető háttámlával rendelkezik.
Lehajtáskor a középső biztonsági
öv nem lehet becsatolva - fektesse
a
hát

támlára.1:2 arányban dönthető háttámla esetén:
F
A há

ttámla (2) kireteszeléséhez nyomja
meg a megfelelő oldali 1 -es gombot.
F
Hajt

sa a háttámlát (2) az ülőlapra.
A hátsó ülőlapot nem lehet mozgatni.
Ha növelni szeretné a csomagtér
tér fogatát, döntse le a háttámlát.
3
Ergonómia és kényelem

52
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016

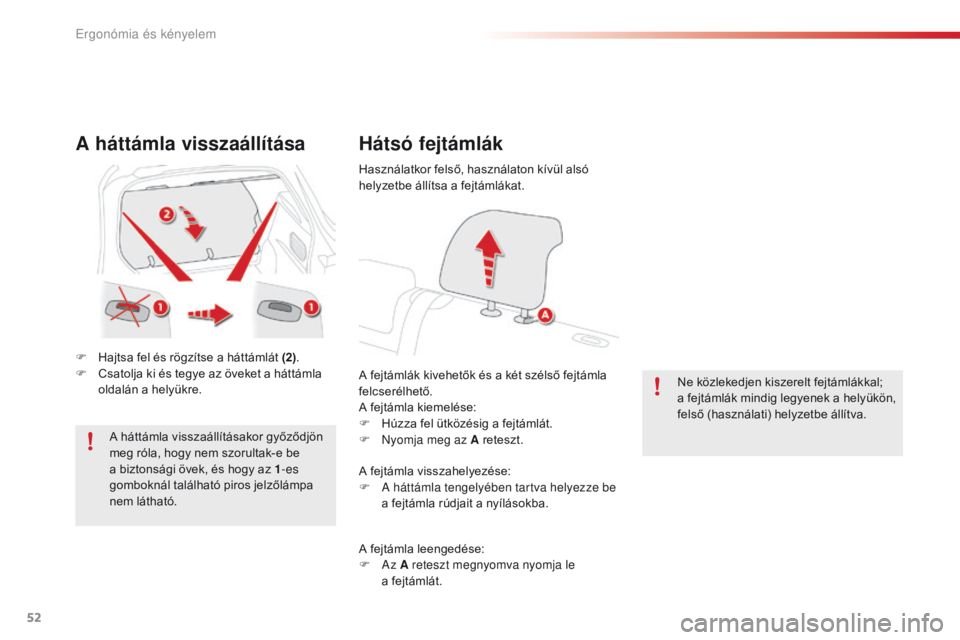

A háttámla visszaállítása
F Hajtsa fel és rögzítse a háttámlát (2).
F Cs atolja ki és tegye az öveket a háttámla
oldalán a helyükre.
A háttámla visszaállításakor győződjön
meg róla, hogy nem szorultak-e be
a biztonsági övek, és hogy az 1 -es
gomboknál található piros jelzőlámpa
nem látható.
Hátsó fejtámlák
A fejtámlák kivehetők és a két szélső fejtámla
felcserélhető.
A fejtámla kiemelése:
F
Hú

zza fel ütközésig a fejtámlát.
F


n
yo
mja meg az A reteszt. Ne közlekedjen kiszerelt fejtámlákkal;
a
f

ejtámlák mindig legyenek a helyükön,
felső (használati) helyzetbe állítva.
Használatkor felső, használaton kívül alsó
helyzetbe állítsa a fejtámlákat.
A fejtámla visszahelyezése:
F
A há

ttámla tengelyében tartva helyezze be
a fejtámla rúdjait a nyílásokba.
A fejtámla leengedése:
F
A

z A reteszt megnyomva nyomja le
a
fejt

ámlát.
Ergonómia és kényelem

53
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016

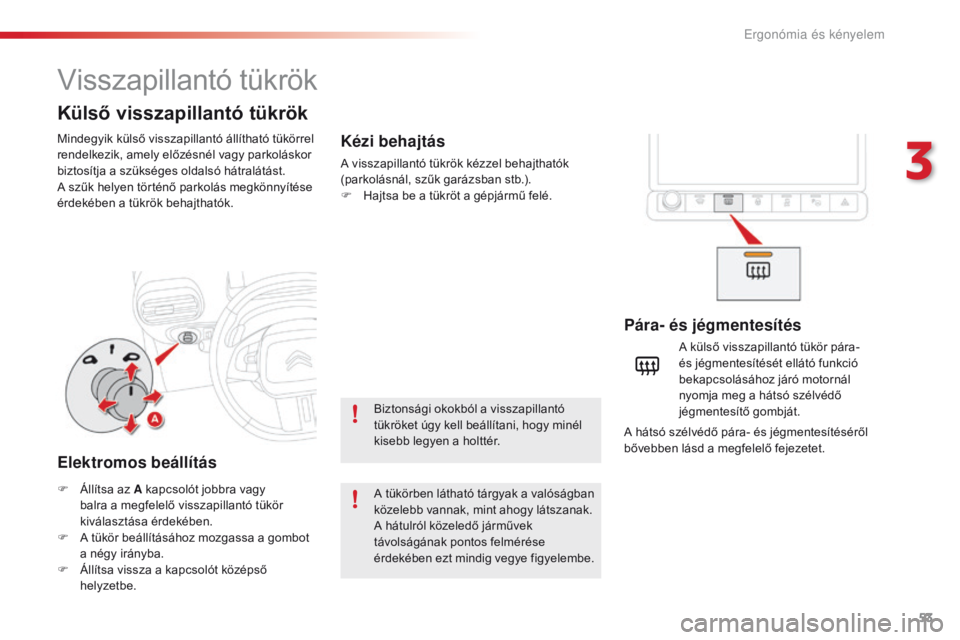

Visszapillantó tükrök
Mindegyik külső visszapillantó állítható tükörrel
rendelkezik, amely előzésnél vagy parkoláskor
biztosítja a szükséges oldalsó hátralátást.
A
s
zűk helyen történő parkolás megkönnyítése
érdekében a tükrök behajthatók.
Külső visszapillantó tükrök
Pára- és jégmentesítés
F Állítsa az A kapcsolót jobbra vagy
b alra a m egfelelő visszapillantó tükör
kiválasztása érdekében.
F
A tü

kör beállításához mozgassa a gombot
a négy irányba.
F
Ál

lítsa vissza a kapcsolót középső
helyzetbe. A külső visszapillantó tükör pára-
és jégmentesítését ellátó funkció
bekapcsolásához járó motornál
nyomja meg a hátsó szélvédő
jégmentesítő gombját.
Elektromos beállítás
A tükörben látható tárgyak a valóságban
közelebb vannak, mint ahogy látszanak.
A hátulról közeledő járművek
távolságának pontos felmérése
érdekében ezt mindig vegye figyelembe.
Kézi behajtás
A visszapillantó tükrök kézzel behajthatók
(parkolásnál, szűk garázsban stb.).
F
Ha

jtsa be a tükröt a gépjármű felé.
Biztonsági okokból a visszapillantó
tükröket úgy kell beállítani, hogy minél
kisebb legyen a holttér. A hátsó szélvédő pára- és jégmentesítéséről
bővebben lásd a megfelelő fejezetet.
3
Ergonómia és kényelem

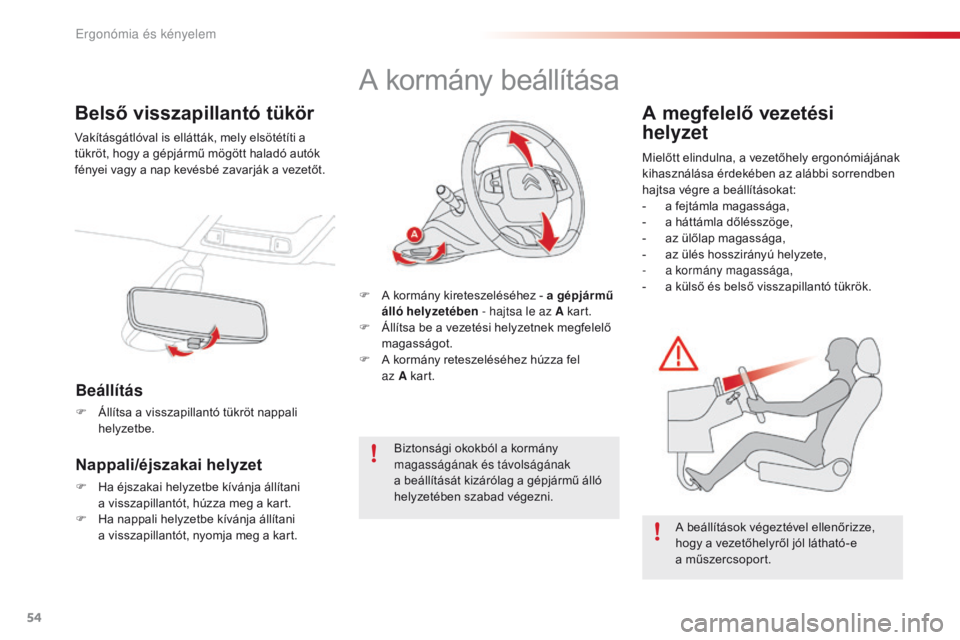

54
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016
Belső visszapillantó tükör
Vakításgátlóval is ellátták, mely elsötétíti a
tükröt, hogy a gépjármű mögött haladó autók
fényei vagy a nap kevésbé zavarják a vezetőt.
Beállítás
F Állítsa a visszapillantó tükröt nappali
helyzetbe.
Nappali/éjszakai helyzet
F Ha éjszakai helyzetbe kívánja állítani
a v isszapillantót, húzza meg a kart.
F
Ha n

appali helyzetbe kívánja állítani
a
v

isszapillantót, nyomja meg a kart.
A kormány beállítása
F A kormány kireteszeléséhez - a gépjármű
álló helyzetében - hajtsa le az A kart.
F
Ál

lítsa be a vezetési helyzetnek megfelelő
magasságot.
F
A ko

rmány reteszeléséhez húzza fel
az A kart.
Biztonsági okokból a kormány
magasságának és távolságának
a
b

eállítását kizárólag a gépjármű álló
helyzetében szabad végezni.
A megfelelő vezetési
helyzet
Mielőtt elindulna, a vezetőhely ergonómiájának
kihasználása érdekében az alábbi sorrendben
hajtsa végre a beállításokat:
-
a

fejtámla magassága,
-
a há

ttámla dőlésszöge,
-
az ü

lőlap magassága,
-
az ü

lés hosszirányú helyzete,
-
a k

ormány magassága,
-
a kü

lső és belső visszapillantó tükrök.
A beállítások végeztével ellenőrizze,
hogy a vezetőhelyről jól látható-e
a
műsze

rcsoport.
Ergonómia és kényelem

55
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016

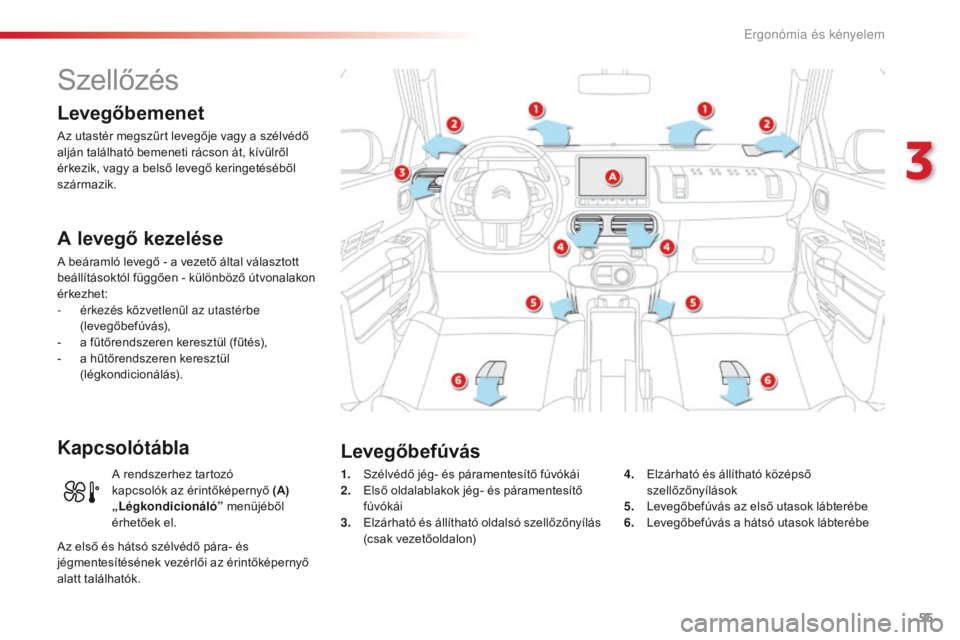

Szellőzés
Levegőbemenet
Az utastér megszűrt levegője vagy a szélvédő
alján található bemeneti rácson át, kívülről
érkezik, vagy a belső levegő keringetéséből
származik.
A levegő kezelése
A beáramló levegő - a vezető által választott
beállításoktól függően - különböző útvonalakon
érkezhet:
-
ér
kezés közvetlenül az utastérbe
(levegőbefúvás),
-
a fű

tőrendszeren keresztül (fűtés),
-
a hű

tőrendszeren keresztül
(légkondicionálás).
Kapcsolótábla
1. Szélvédő jég- és páramentesítő fúvókái
2. El ső oldalablakok jég- és páramentesítő
fúvókái
3.
El

zárható és állítható oldalsó szellőzőnyílás
(csak vezetőoldalon) 4. El
zárható és állítható középső
szellőzőnyílások
5.
Le

vegőbefúvás az első utasok lábterébe
6.
Le

vegőbefúvás a hátsó utasok lábterébe
Levegőbefúvás
A rendszerhez tartozó
kapcsolók az érintőképernyő (A)
„Légkondicionáló” menüjéből
érhetőek el.
Az első és hátsó szélvédő pára- és
jégmentesítésének vezérlői az érintőképernyő
alatt találhatók.
3
Ergon

56
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016

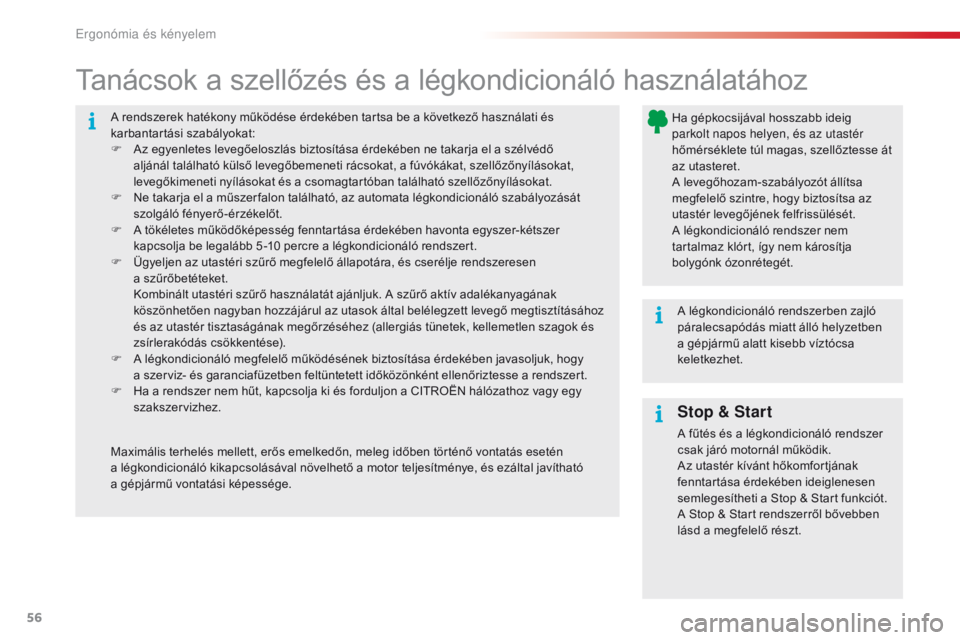

A rendszerek hatékony működése érdekében tartsa be a következő használati és
karbantartási szabályokat:
F
Az e
gyenletes levegőeloszlás biztosítása érdekében ne takarja el a szélvédő
aljánál található külső levegőbemeneti rácsokat, a fúvókákat, szellőzőnyílásokat,
levegőkimeneti nyílásokat és a csomagtartóban található szellőzőnyílásokat.
F
Ne t

akarja el a műszer falon található, az automata légkondicionáló szabályozását
szolgáló fényerő-érzékelőt.
F
A tö

kéletes működőképesség fenntartása érdekében havonta egyszer-kétszer
kapcsolja be legalább 5 -10
p

ercre a légkondicionáló rendszert.
F
Üg

yeljen az utastéri szűrő megfelelő állapotára, és cserélje rendszeresen
a
sz

űrőbetéteket.
Ko

mbinált utastéri szűrő használatát ajánljuk. A szűrő aktív adalékanyagának
köszönhetően nagyban hozzájárul az utasok által belélegzett levegő megtisztításához
és az utastér tisztaságának megőrzéséhez (allergiás tünetek, kellemetlen szagok és
zsírlerakódás csökkentése).
F
A lé

gkondicionáló megfelelő működésének biztosítása érdekében javasoljuk, hogy
a
s

zerviz- és garanciafüzetben feltüntetett időközönként ellenőriztesse a rendszert.
F
Ha a r

endszer nem hűt, kapcsolja ki és forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Tanácsok a szellőzés és a légkondicionáló használatához
Ha gépkocsijával hosszabb ideig
parkolt napos helyen, és az utastér
hőmérséklete túl magas, szellőztesse át
az utasteret.
A levegőhozam-szabályozót állítsa
megfelelő szintre, hogy biztosítsa az
utastér levegőjének felfrissülését.
A légkondicionáló rendszer nem
tartalmaz klórt, így nem károsítja
bolygónk ózonrétegét.
A légkondicionáló rendszerben zajló
páralecsapódás miatt álló helyzetben
a gépjármű alatt kisebb víztócsa
keletkezhet.
Maximális terhelés mellett, erős emelkedőn, meleg időben történő vontatás esetén
a
l

égkondicionáló kikapcsolásával növelhető a motor teljesítménye, és ezáltal javítható
a
g

épjármű vontatási képessége.
Stop & Start
A fűtés és a légkondicionáló rendszer
csak járó motornál működik.
Az utastér kívánt hőkomfortjának
fenntartása érdekében ideiglenesen
semlegesítheti a Stop & Start funkciót.
A Stop & Start rendszerről bővebben
lásd a megfelelő részt.
Ergon

57
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016

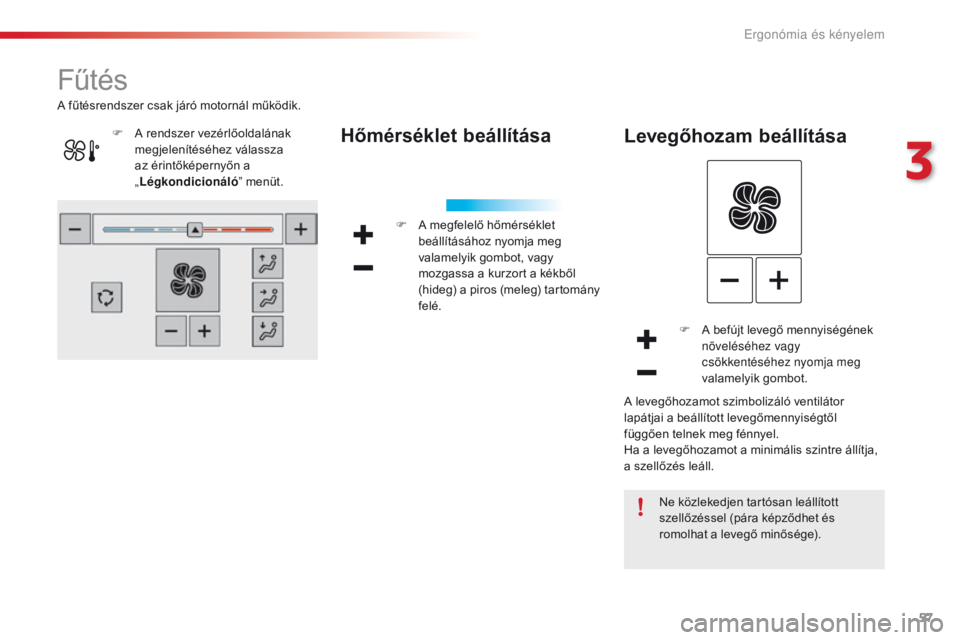

Fűtés
Hőmérséklet beállítása
F A megfelelő hőmérséklet
beállításához nyomja meg
valamelyik gombot, vagy
mozgassa a kurzort a kékből
(hideg) a piros (meleg) tartomány
felé.
Levegőhozam beállítása
F A befújt levegő mennyiségének
n öveléséhez vagy
csökkentéséhez nyomja meg
valamelyik gombot.
Ne közlekedjen tartósan leállított
szellőzéssel (pára képződhet és
romolhat a levegő minősége).
A fűtésrendszer csak járó motornál működik.
A levegőhozamot szimbolizáló ventilátor
lapátjai a beállított levegőmennyiségtől
függően telnek meg fénnyel.
Ha a levegőhozamot a minimális szintre állítja,
a szellőzés leáll.
F
A re

ndszer vezérlőoldalának
megjelenítéséhez válassza
az érintőképernyőn a
„ Légkondicionáló ” menüt.
3
Ergon

58
C4-cactus_hu_Chap03_Ergonomie-et-confort_ed01-2016
Levegőelosztás beállítása
A külső levegő beáramoltatásával elkerülhető,
ill. megszüntethető a szélvédő és az oldalsó
ablakok párásodása.
A belső levegő keringetésével
megakadályozható a kellemetlen szagok és a
füst bejutása az utastérbe.
Szélvédő
Középső és oldalsó szellőzőnyílások
Utasok lábtere
Az egyes funkciók egy gombnyomással
kapcsolhatók be, ill. ki.
Külső levegő felhasználása /
b első levegő keringetése
F A belső levegő keringetéséhez
n
yomja meg ezt a gombot.
F
A kü

lső levegő beáramlásához nyomja
meg ismét a gombot. Időlegesen használva a funkció egyben
az utastér gyorsabb befűtését is
lehetővé teszi.
Ne használja tartósan a belső levegő
keringetése funkciót (pára képződhet és
romolhat a levegő minősége).
Az utastéri levegőelosztást ezzel a három
gombbal tudja szabályozni:
Az egységes levegőelosztás
érdekében a három gomb egyszerre is
működtethető.
Ergon
