CITROEN C4 CACTUS 2018 Kezelési útmutató (in Hungarian)

89
C4-cactus_hu_Chap04_Eclairage-et-visibilite_ed01-2016

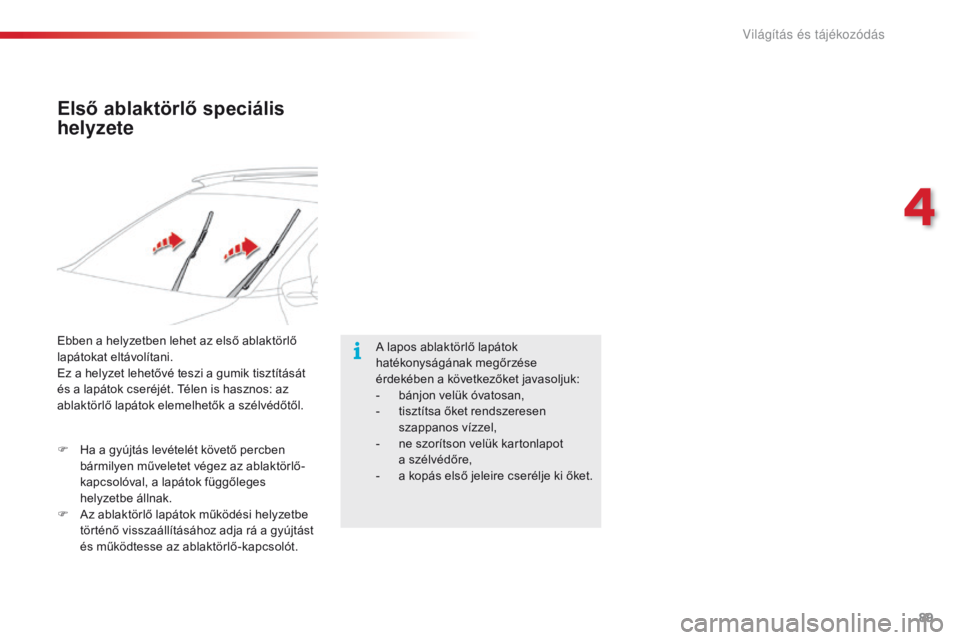

Első ablaktörlő speciális
helyzete
A lapos ablaktörlő lapátok
hatékonyságának megőrzése
érdekében a következőket javasoljuk:
-
bá
njon velük óvatosan,
-
ti

sztítsa őket rendszeresen
szappanos vízzel,
-
ne s

zorítson velük kartonlapot
a
s

zélvédőre,
-
a ko

pás első jeleire cserélje ki őket.
Ebben a helyzetben lehet az első ablaktörlő
lapátokat eltávolítani.
Ez a helyzet lehetővé teszi a gumik tisztítását
és a lapátok cseréjét. Télen is hasznos: az
ablaktörlő lapátok elemelhetők a szélvédőtől.
F
Ha a g

yújtás levételét követő percben
bármilyen műveletet végez az ablaktörlő-
kapcsolóval, a lapátok függőleges
helyzetbe állnak.
F
Az a

blaktörlő lapátok működési helyzetbe
történő visszaállításához adja rá a gyújtást
és működtesse az ablaktörlő-kapcsolót.
4
Világítás és tájékozódás

90
C4-cactus_hu_Chap05_securite_ed01-2016

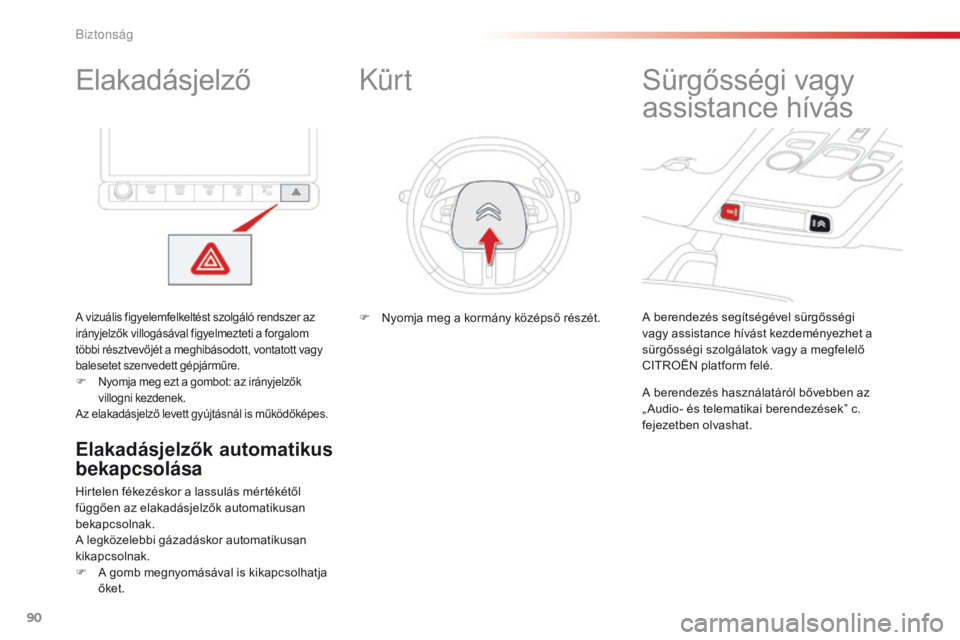

Elakadásjelző
A vizuális figyelemfelkeltést szolgáló rendszer az
irányjelzők villogásával figyelmezteti a forgalom
többi résztvevőjét a meghibásodott, vontatott vagy
balesetet szenvedett gépjárműre.
F
Ny
omja meg ezt a gombot: az irányjelzők
villogni kezdenek.
Az elakadásjelző levett gyújtásnál is működőképes.
Elakadásjelzők automatikus
bekapcsolása
Hirtelen fékezéskor a lassulás mértékétől
függően az elakadásjelzők automatikusan
bekapcsolnak.
A legközelebbi gázadáskor automatikusan
kikapcsolnak.
F
A go

mb megnyomásával is kikapcsolhatja
őket. A berendezés segítségével sürgősségi
vagy assistance hívást kezdeményezhet a
sürgősségi szolgálatok vagy a megfelelő
CITROËN platform felé.
Sürgősségi vagy
assistance hívás
A berendezés használatáról bővebben az
„ Audio- és telematikai berendezések” c.
fejezetben olvashat.
Kür t
F Nyomja meg a kormány középső részét.
Biztonság

91
C4-cactus_hu_Chap05_securite_ed01-2016

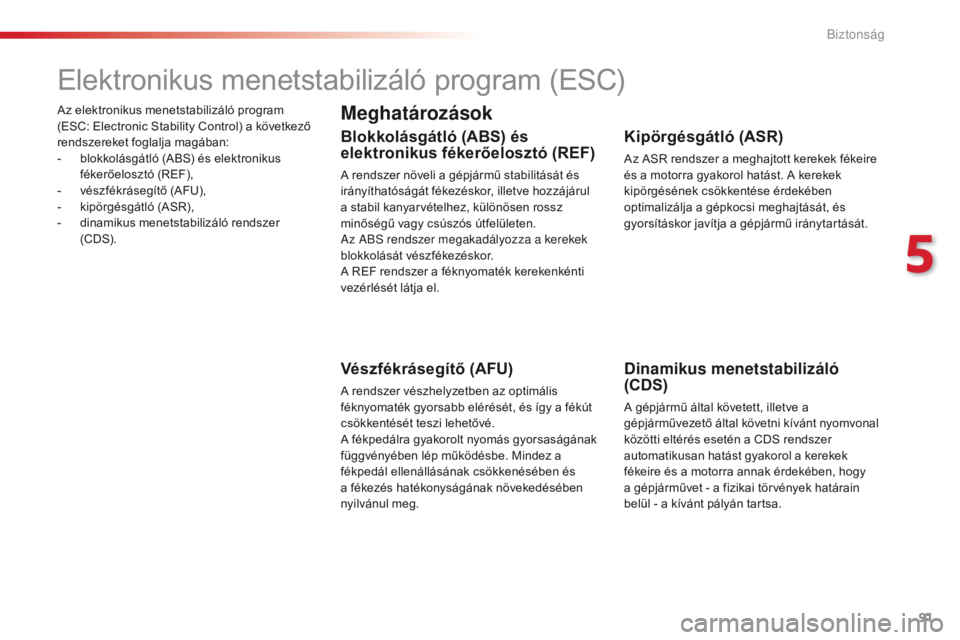

Az elektronikus menetstabilizáló program
(ESC: Electronic Stability Control) a következő
rendszereket foglalja magában:
-
bl
okkolásgátló (ABS) és elektronikus
fékerőelosztó (REF),
-
vé

szfékrásegítő (AFU),
-
ki

pörgésgátló (ASR),
-
di

namikus menetstabilizáló rendszer
(CDS).
Elektronikus menetstabilizáló program (ESC)
Meghatározások
Blokkolásgátló (ABS) és
elektronikus fékerőelosztó (REF)
A rendszer növeli a gépjármű stabilitását és
irányíthatóságát fékezéskor, illetve hozzájárul
a stabil kanyarvételhez, különösen rossz
minőségű vagy csúszós útfelületen.
Az ABS rendszer megakadályozza a kerekek
blokkolását vészfékezéskor.
A REF rendszer a féknyomaték kerekenkénti
vezérlését látja el.
Vészfékrásegítő (AFU)
A rendszer vészhelyzetben az optimális
féknyomaték gyorsabb elérését, és így a fékút
csökkentését teszi lehetővé.
A fékpedálra gyakorolt nyomás gyorsaságának
függvényében lép működésbe. Mindez a
fékpedál ellenállásának csökkenésében és
a fékezés hatékonyságának növekedésében
nyilvánul meg.
Kipörgésgátló (ASR)
Az ASR rendszer a meghajtott kerekek fékeire
és a motorra gyakorol hatást. A kerekek
kipörgésének csökkentése érdekében
optimalizálja a gépkocsi meghajtását, és
gyorsításkor javítja a gépjármű iránytartását.
Dinamikus menetstabilizáló
(CDS)
A gépjármű által követett, illetve a
gépjárművezető által követni kívánt nyomvonal
közötti eltérés esetén a CDS rendszer
automatikusan hatást gyakorol a kerekek
fékeire és a motorra annak érdekében, hogy
a gépjárművet - a fizikai törvények határain
belül
- a k

ívánt pályán tartsa.
5
Biztonság

92
C4-cactus_hu_Chap05_securite_ed01-2016

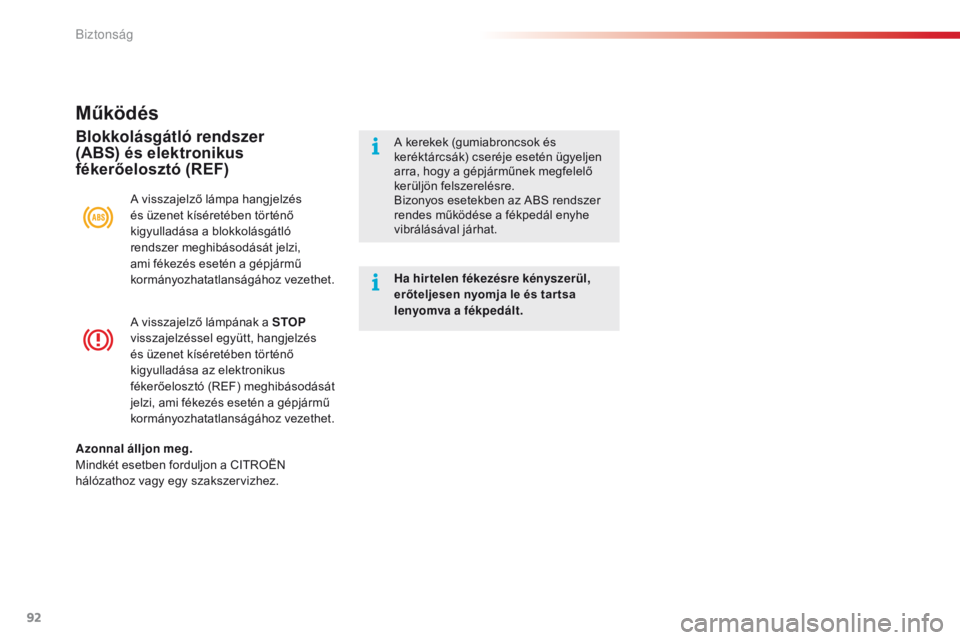

A visszajelző lámpának a STOP
visszajelzéssel együtt, hangjelzés
és üzenet kíséretében történő
kigyulladása az elektronikus
fékerőelosztó (REF) meghibásodását
jelzi, ami fékezés esetén a gépjármű
kormányozhatatlanságához vezethet.
Működés
A visszajelző lámpa hangjelzés
és üzenet kíséretében történő
kigyulladása a blokkolásgátló
rendszer meghibásodását jelzi,
ami fékezés esetén a gépjármű
kormányozhatatlanságához vezethet.
Blokkolásgátló rendszer
(ABS) és elektronikus
fékerőelosztó (REF)A kerekek (gumiabroncsok és
keréktárcsák) cseréje esetén ügyeljen
arra, hogy a gépjárműnek megfelelő
kerüljön felszerelésre.
Bizonyos esetekben az ABS rendszer
rendes működése a fékpedál enyhe
vibrálásával járhat.
Ha hirtelen fékezésre kényszerül,
erőteljesen nyomja le és tar tsa
lenyomva a fékpedált.
Azonnal álljon meg.
Mindkét esetben forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Biztonság

93
C4-cactus_hu_Chap05_securite_ed01-2016

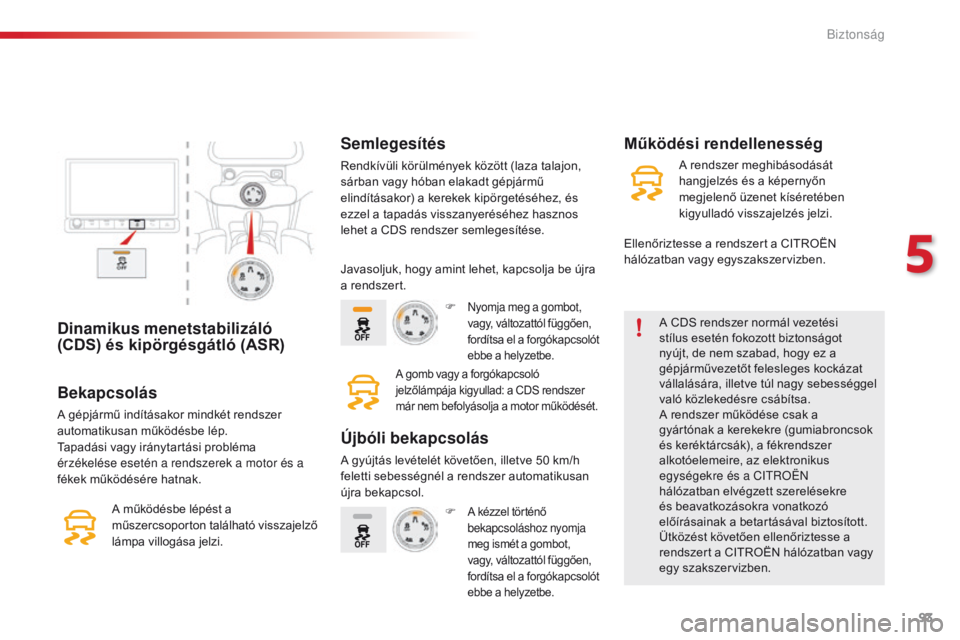

Dinamikus menetstabilizáló
(CDS) és kipörgésgátló (ASR)A CDS rendszer normál vezetési
stílus esetén fokozott biztonságot
nyújt, de nem szabad, hogy ez a
gépjárművezetőt felesleges kockázat
vállalására, illetve túl nagy sebességgel
való közlekedésre csábítsa.
A rendszer működése csak a
gyártónak a kerekekre (gumiabroncsok
és keréktárcsák), a fékrendszer
alkotóelemeire, az elektronikus
egységekre és a C
it
roën

h

álózatban elvégzett szerelésekre
és beavatkozásokra vonatkozó
előírásainak a betartásával biztosított.
Ütközést követően ellenőriztesse a
rendszert a CITROËN hálózatban vagy
egy szakszervizben.
Bekapcsolás
A gépjármű indításakor mindkét rendszer
automatikusan működésbe lép.
Tapadási vagy iránytartási probléma
érzékelése esetén a rendszerek a motor és a
fékek működésére hatnak.
Semlegesítés
Rendkívüli körülmények között (laza talajon,
sárban vagy hóban elakadt gépjármű
elindításakor) a kerekek kipörgetéséhez, és
ezzel a tapadás visszanyeréséhez hasznos
lehet a CDS rendszer semlegesítése.
A működésbe lépést a
műszercsoporton található visszajelző
lámpa villogása jelzi.
Működési rendellenesség
Javasoljuk, hogy amint lehet, kapcsolja be újra
a rendszert. F
nyomja meg a gombot,
v agy, változattól függően,
fordítsa el a forgókapcsolót
ebbe a helyzetbe.
A gomb vagy a forgókapcsoló
jelzőlámpája kigyullad: a CDS rendszer
már nem befolyásolja a motor működését.
Újbóli bekapcsolás
A gyújtás levételét követően, illetve 50 km/h
feletti sebességnél a rendszer automatikusan
újra bekapcsol.
F
A kézzel történő
bekapcsoláshoz nyomja
meg ismét a gombot,
vagy, változattól függően,
fordítsa el a forgókapcsolót
ebbe a helyzetbe.
A rendszer meghibásodását
hangjelzés és a képernyőn
megjelenő üzenet kíséretében
kigyulladó visszajelzés jelzi.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egyszakszervizben.
5
Biztonság

94
C4-cactus_hu_Chap05_securite_ed01-2016

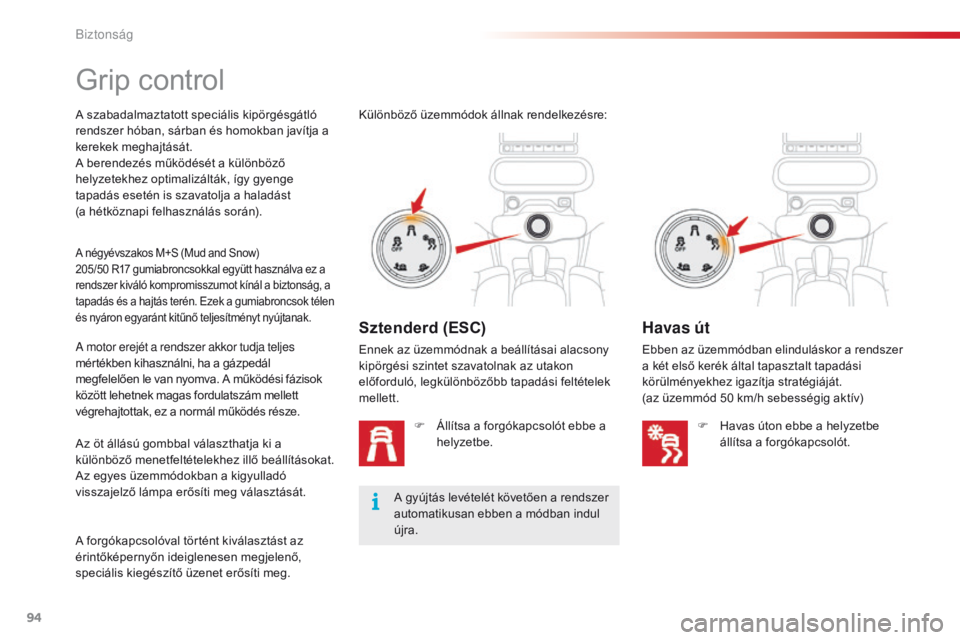

Grip control
A szabadalmaztatott speciális kipörgésgátló
rendszer hóban, sárban és homokban javítja a
kerekek meghajtását.
A berendezés működését a különböző
helyzetekhez optimalizálták, így gyenge
tapadás esetén is szavatolja a haladást
(a hétköznapi felhasználás során).
A motor erejét a rendszer akkor tudja teljes
mértékben kihasználni, ha a gázpedál
megfelelően le van nyomva. A működési fázisok
között lehetnek magas fordulatszám mellett
végrehajtottak, ez a normál működés része.
A négyévszakos M+S (Mud and Snow)
205/50 R17 gumiabroncsokkal együtt használva ez a
rendszer kiváló kompromisszumot kínál a biztonság, a
tapadás és a hajtás terén. Ezek a gumiabroncsok télen
és nyáron egyaránt kitűnő teljesítményt nyújtanak.
Az öt állású gombbal választhatja ki a
különböző menetfeltételekhez illő beállításokat.
Az egyes üzemmódokban a kigyulladó
visszajelző lámpa erősíti meg választását.
A forgókapcsolóval történt kiválasztást az
érintőképernyőn ideiglenesen megjelenő,
speciális kiegészítő üzenet erősíti meg. A gyújtás levételét követően a rendszer
automatikusan ebben a módban indul
újra.
Különböző üzemmódok állnak rendelkezésre:
Sztenderd (ESC)
Ennek az üzemmódnak a beállításai alacsony
kipörgési szintet szavatolnak az utakon
előforduló, legkülönbözőbb tapadási feltételek
mellett.
F
Ál

lítsa a forgókapcsolót ebbe a
helyzetbe.
Havas út
Ebben az üzemmódban elinduláskor a rendszer
a két első kerék által tapasztalt tapadási
körülményekhez igazítja stratégiáját.
(az üzemmód 50 km/h sebességig aktív)
F
Ha

vas úton ebbe a helyzetbe
állítsa a forgókapcsolót.
Biztonság

95
C4-cactus_hu_Chap05_securite_ed01-2016

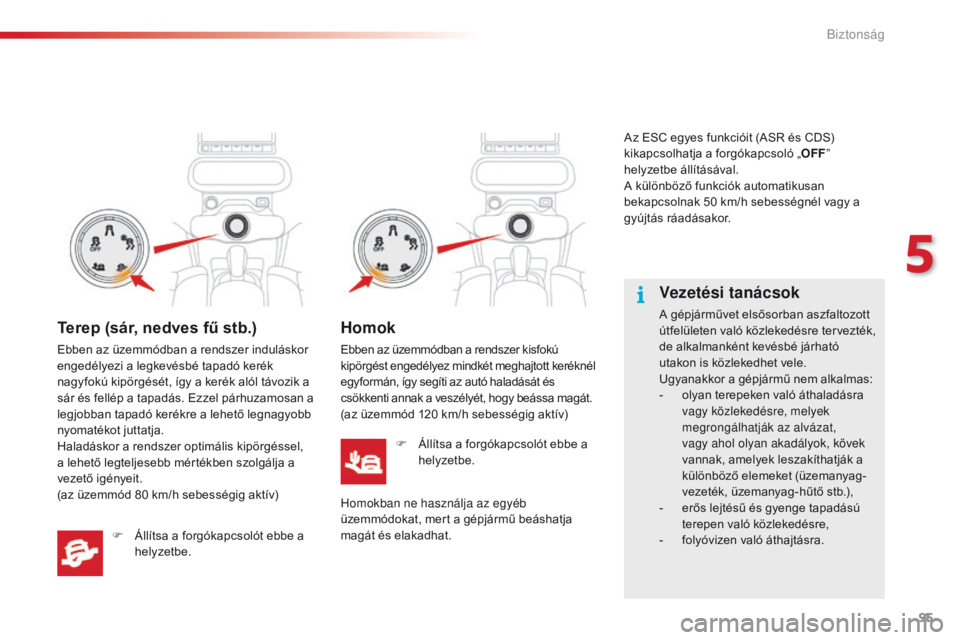

Vezetési tanácsok
A gépjárművet elsősorban aszfaltozott
útfelületen való közlekedésre tervezték,
de alkalmanként kevésbé járható
utakon is közlekedhet vele.
Ugyanakkor a gépjármű nem alkalmas:
-
ol
yan terepeken való áthaladásra
vagy közlekedésre, melyek
megrongálhatják az alvázat,
vagy ahol olyan akadályok, kövek
vannak, amelyek leszakíthatják a
különböző elemeket (üzemanyag-
vezeték, üzemanyag-hűtő stb.),
-
er

ős lejtésű és gyenge tapadású
terepen való közlekedésre,
-
fo

lyóvizen való áthajtásra.Terep (sár, nedves fű stb.)
Ebben az üzemmódban a rendszer induláskor
engedélyezi a legkevésbé tapadó kerék
nagyfokú kipörgését, így a kerék alól távozik a
sár és fellép a tapadás. Ezzel párhuzamosan a
legjobban tapadó kerékre a lehető legnagyobb
nyomatékot juttatja.
Haladáskor a rendszer optimális kipörgéssel,
a lehető legteljesebb mértékben szolgálja a
vezető igényeit.
(az üzemmód 80 km/h sebességig aktív) F
Ál

lítsa a forgókapcsolót ebbe a
helyzetbe.
Homok
Ebben az üzemmódban a rendszer kisfokú
kipörgést engedélyez mindkét meghajtott keréknél
egyformán, így segíti az autó haladását és
csökkenti annak a veszélyét, hogy beássa magát.
(az üzemmód 120 km/h sebességig aktív)
F
Ál

lítsa a forgókapcsolót ebbe a
helyzetbe.
Homokban ne használja az egyéb
üzemmódokat, mert a gépjármű beáshatja
magát és elakadhat. Az ESC egyes funkcióit (ASR és CDS)
kikapcsolhatja a forgókapcsoló „
OFF”
helyzetbe állításával.
A különböző funkciók automatikusan
bekapcsolnak 50 km/h sebességnél vagy a
gyújtás ráadásakor.
5
Biztonság

96
C4-cactus_hu_Chap05_securite_ed01-2016

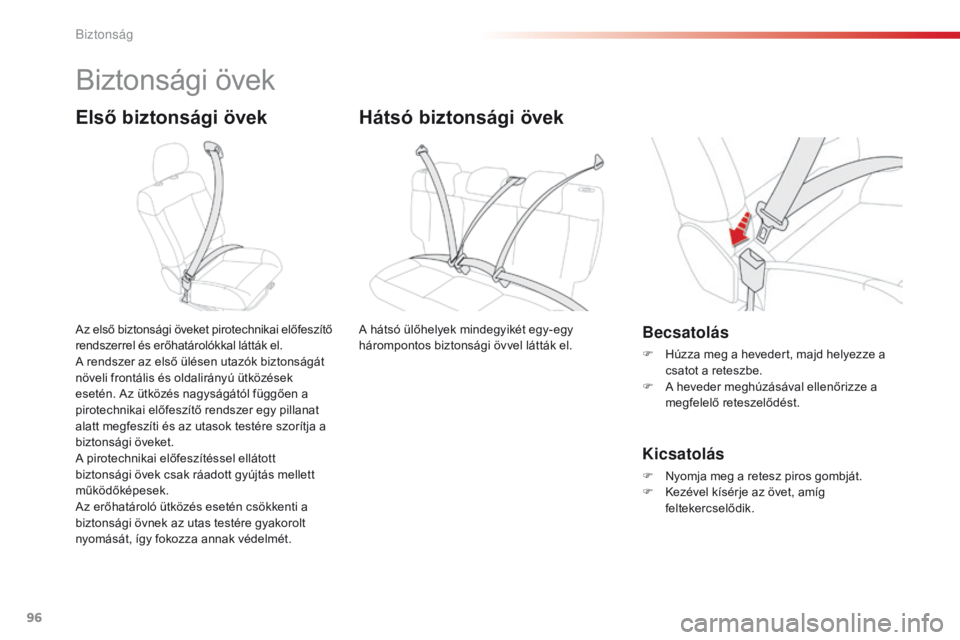

Biztonsági övek
Első biztonsági övek
Az első biztonsági öveket pirotechnikai előfeszítő
rendszerrel és erőhatárolókkal látták el.
A rendszer az első ülésen utazók biztonságát
növeli frontális és oldalirányú ütközések
esetén. Az ütközés nagyságától függően a
pirotechnikai előfeszítő rendszer egy pillanat
alatt megfeszíti és az utasok testére szorítja a
biztonsági öveket.
A pirotechnikai előfeszítéssel ellátott
biztonsági övek csak ráadott gyújtás mellett
működőképesek.
Az erőhatároló ütközés esetén csökkenti a
biztonsági övnek az utas testére gyakorolt
nyomását, így fokozza annak védelmét.Becsatolás
F Húzza meg a hevedert, majd helyezze a
csatot a reteszbe.
F
A he

veder meghúzásával ellenőrizze a
megfelelő reteszelődést.
Kicsatolás
F Nyomja meg a retesz piros gombját.
F Ke zével kísérje az övet, amíg
feltekercselődik.
Hátsó biztonsági övek
A hátsó ülőhelyek mindegyikét egy-egy
hárompontos biztonsági övvel látták el.
Biztonság

97
C4-cactus_hu_Chap05_securite_ed01-2016

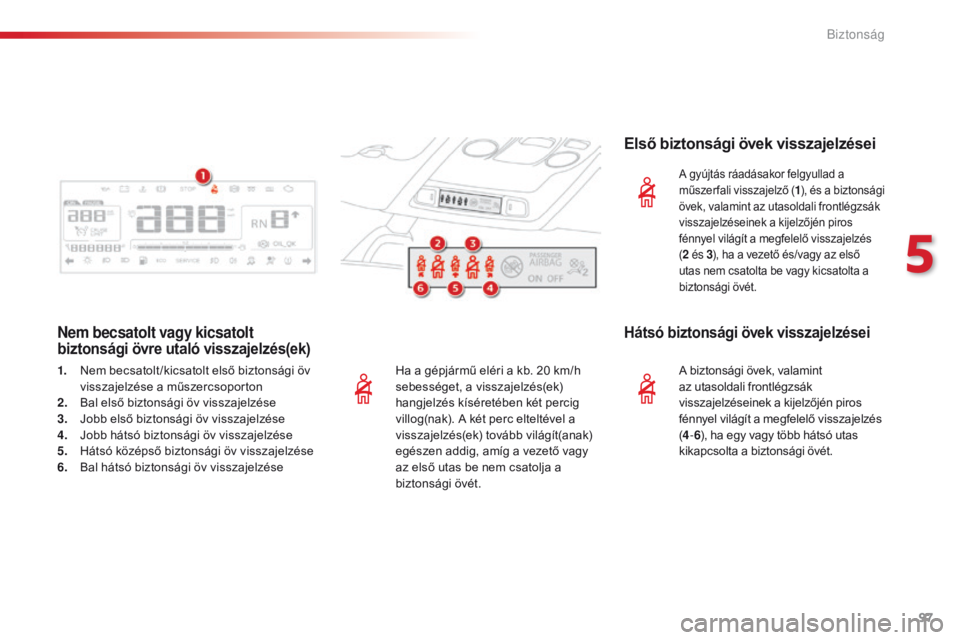

Ha a gépjármű eléri a kb. 20 km/h
se bességet, a visszajelzés(ek)
hangjelzés kíséretében két percig
villog(nak). A két perc elteltével a
visszajelzés(ek) tovább világít(anak)
egészen addig, amíg a vezető vagy
az első utas be nem csatolja a
biztonsági övét.
Nem becsatolt vagy kicsatolt
biztonsági övre utaló visszajelzés(ek)
Első biztonsági övek visszajelzései
A gyújtás ráadásakor felgyullad a
műszerfali visszajelző ( 1), és a biztonsági
övek, valamint az utasoldali frontlégzsák
visszajelzéseinek a kijelzőjén piros
fénnyel világít a megfelelő visszajelzés
( 2
és 3)

, ha a vezető és/vagy az első
utas nem csatolta be vagy kicsatolta a
biztonsági övét.
1. Nem becsatolt /kicsatolt első biztonsági öv
v isszajelzése a műszercsoporton
2.
Ba

l első biztonsági öv visszajelzése
3.
Jo

bb első biztonsági öv visszajelzése
4.
Jo

bb hátsó biztonsági öv visszajelzése
5.
Há

tsó középső biztonsági öv visszajelzése
6.
Ba

l hátsó biztonsági öv visszajelzése
Hátsó biztonsági övek visszajelzései
A biztonsági övek, valamint
az utasoldali frontlégzsák
visszajelzéseinek a kijelzőjén piros
fénnyel világít a megfelelő visszajelzés
(4 -6 ), ha egy vagy több hátsó utas
kikapcsolta a biztonsági övét.
5
Biztonság

98
C4-cactus_hu_Chap05_securite_ed01-2016
A vezetőnek meg kell győződnie arról,
hogy az utasok megfelelően használják
a biztonsági öveket, és indulás előtt
valamennyien becsatolták magukat.
Bárhol is ül a gépjárműben, mindig kapcsolja
be a biztonsági övét, még rövid utazások
alkalmával is.
Az övek csatjait ne cserélje fel, mert ebben
az esetben nem képesek tökéletesen ellátni
a feladatukat.
A biztonsági övek tekercselővel
rendelkeznek, mely az öv hosszát
automatikusan az Ön testalkatához igazítja.
Az éppen nem használt öv automatikusan a
helyére rendeződik.
Használat előtt és után győződjön meg arról,
hogy az öv megfelelően feltekeredett-e.
Az öv alsó részét medencetájékon a lehető
legalacsonyabban kell elhelyezni.
Az öv felső részét a vállgödörhöz kell
igazítani.
Arra az esetre, ha ütközés vagy hirtelen
fékezés következne be, vagy a gépjármű
felborulna, az öveket automatikus
reteszelőegységgel látták el. Az eszköz
kioldásához határozott mozdulattal rántsa
meg, majd engedje el a hevedert, hogy
lassan feltekeredjen.Ajánlások gyermekek
szállításához
Amennyiben az utas életkora nem haladja
meg a 12 évet vagy magassága nem
éri el a 150 cm-t, használjon megfelelő
gyermekülést.
Soha ne használja ugyanazt az övet több
személy becsatolásához.
Utazás közben soha ne tartsa ölben a
gyermekeket.
További részleteket olvashat a
gyermekülésekről a megfelelő részben.
A hatékony használat érdekében:- a biztonsági övnek a lehető legjobban a testhez kell
simulnia,
- az övet egyenletes mozdulattal kell áthúznia maga
előtt, ellenőrizve, hogy nincs-e megtekeredve,
- az övnek egyetlen személyt szabad csak rögzítenie,- az öv anyagán nem lehet vágás és nem lehet
foszlott,
- a működés hatékonyságának megőrzése
érdekében az öveket nem szabad átalakítani.
Ütközés esetén
Az ütközés jellegének és nagyságának
függvényében a pirotechnikai övfeszítő a
légzsákoktól függetlenül, azok kinyílását
megelőzően is működésbe léphet. Az
övfeszítők működésbe lépésekor enyhe,
ártalmatlan füst szabadul fel, és a
rendszerbe épített pirotechnikai patron
felrobbanásából adódó zaj hallatszik.
A légzsák visszajelzése minden esetben
kigyullad.
Ütközést követően a biztonsági övek
rendszerének ellenőrzését és esetleges
cseréjét a CITROËN hálózatban vagy egy
szakszervizben végeztesse el.
A hatályos biztonsági előírások értelmében
a gépjármű biztonsági öveivel kapcsolatos
beavatkozásokat kizárólag megfelelő
szakértelemmel és felszereltséggel
rendelkező szakszervizben végeztesse.
A CITROËN hálózat garantáltan megfelel
ezeknek a feltételeknek.
Szabályos időközönként és főleg, ha
a hevedereken sérülést tapasztal,
ellenőriztesse a biztonsági öveket
a CITROËN hálózatban vagy egy
szakszervizben.
A heveder tisztítását szappanos vízzel
vagy a CITROËN hálózatban beszerezhető
textiltisztítóval végezze.
Az ülések vagy a hátsó üléssor lehajtását
vagy elmozdítását követően mindig
győződjön meg arról, hogy a biztonsági öv
megfelelően van-e elhelyezve és feltekerve.
Ta n á c s o k
Biztonság
