CITROEN C4 CACTUS 2018 Libretti Di Uso E manutenzione (in Italian)

179
C4-cactus_it_Chap07_info-pratiques_ed01-2016
Additivo ghiacciato AdBlue®
L'additivo AdBlue® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che permette di
guidare in condizioni climatiche molto
fredde.

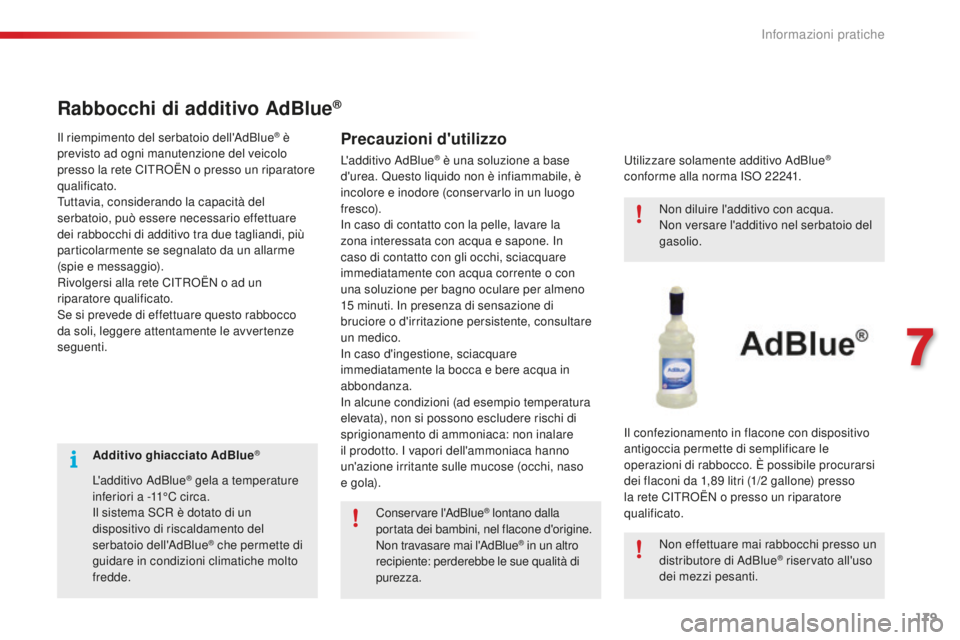

Rabbocchi di additivo AdBlue®
Precauzioni d'utilizzoIl riempimento del serbatoio dell'AdBlue® è
previsto ad ogni manutenzione del veicolo
presso la rete CITROËN o presso un riparatore
qualificato.
Tuttavia, considerando la capacità del
serbatoio, può essere necessario effettuare
dei rabbocchi di additivo tra due tagliandi, più
particolarmente se segnalato da un allarme
(spie e messaggio).
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le avvertenze
seguenti.
Conservare l'AdBlue
® lontano dalla
portata dei bambini, nel flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente: perderebbe le sue qualità di
purezza. Non diluire l'additivo con acqua.
Non versare l'additivo nel serbatoio del
gasolio.
Non effettuare mai rabbocchi presso un
distributore di AdBlue® riservato all'uso
dei mezzi pesanti.
Utilizzare solamente additivo AdBlue
®
conforme alla norma ISO 22241.
Il confezionamento in flacone con dispositivo
antigoccia permette di semplificare le
operazioni di rabbocco. È possibile procurarsi
dei flaconi da 1,89

litri (1/2

gallone) presso
la rete CITROËN o presso un riparatore
qualificato.
L'additivo AdBlue® è una soluzione a base
d'urea. Questo liquido non è infiammabile, è
incolore e inodore (conservarlo in un luogo
fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare
il prodotto. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola).
7
Informazioni pratiche

180
C4-cactus_it_Chap07_info-pratiques_ed01-2016

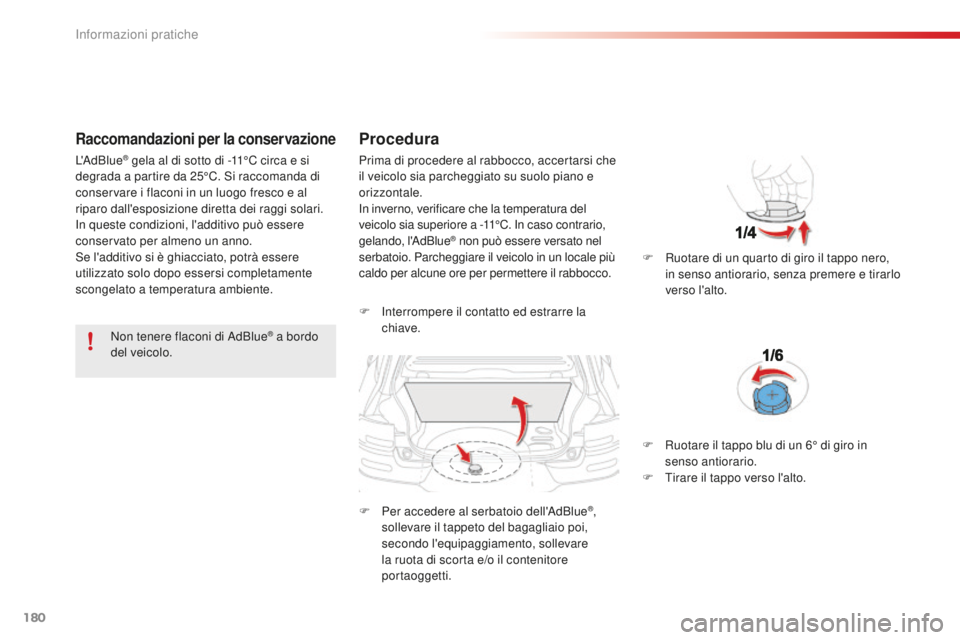

Raccomandazioni per la conservazione
Non tenere flaconi di AdBlue® a bordo
del veicolo.
Procedura
F Interrompere il contatto ed estrarre la chiave.
F

Pe
r accedere al serbatoio dell'AdBlue
®,
sollevare il tappeto del bagagliaio poi,
secondo l'equipaggiamento, sollevare
la ruota di scorta e/o il contenitore
portaoggetti. F

R
uotare di un quarto di giro il tappo nero,
in senso antiorario, senza premere e tirarlo
verso l'alto.
L'AdBlue
® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conservare i flaconi in un luogo fresco e al
riparo dall'esposizione diretta dei raggi solari.
In queste condizioni, l'additivo può essere
conservato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente. Prima di procedere al rabbocco, accertarsi che
il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
gelando, l'AdBlue
® non può essere versato nel
serbatoio. Parcheggiare il veicolo in un locale più
caldo per alcune ore per permettere il rabbocco.
F

R
uotare il tappo blu di un 6° di giro in
senso antiorario.
F

T
irare il tappo verso l'alto.
Informazioni pratiche

181
C4-cactus_it_Chap07_info-pratiques_ed01-2016

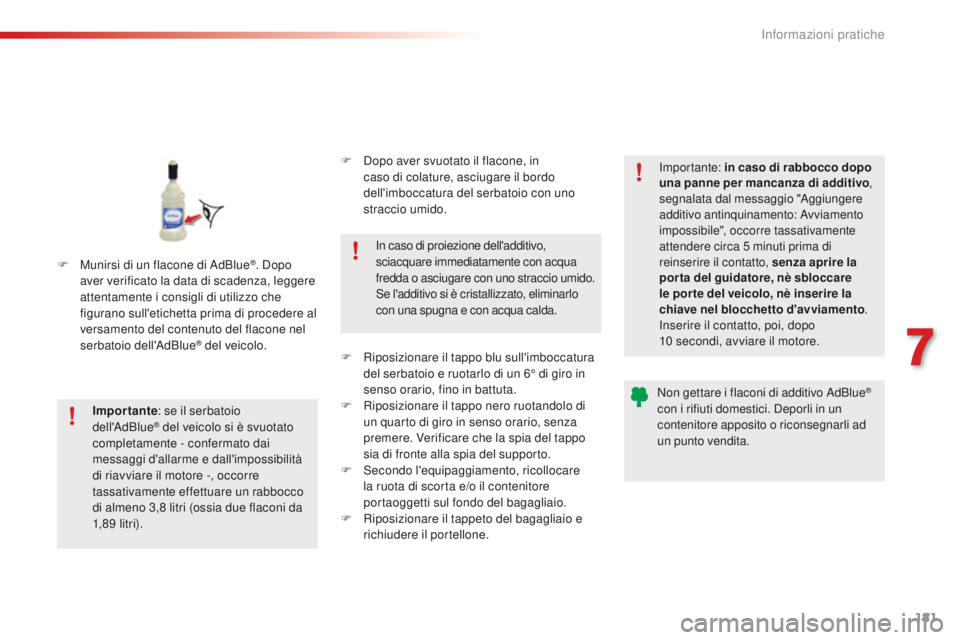

F Munirsi di un flacone di AdBlue®. Dopo
aver verificato la data di scadenza, leggere
attentamente i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue
® del veicolo.
Importante : se il serbatoio
dell'AdBlue
® del veicolo si è svuotato
completamente - confermato dai
messaggi d'allarme e dall'impossibilità
di riavviare il motore -, occorre
tassativamente effettuare un rabbocco
di almeno 3,8
litri (ossia due flaconi da
1,8 9


litr i).
In caso di proiezione dell'additivo,
sciacquare immediatamente con acqua
fredda o asciugare con uno straccio umido.
Se l'additivo si è cristallizzato, eliminarlo
con una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di additivo ,
segnalata dal messaggio "Aggiungere
additivo antinquinamento: Avviamento
impossibile", occorre tassativamente
attendere circa 5
minuti prima di
reinserire il contatto, senza aprire la
porta del guidatore, nè sbloccare
le por te del veicolo, nè inserire la
chiave nel blocchetto d'avviamento .
Inserire il contatto, poi, dopo
10
secondi, avviare il motore.
Non gettare i flaconi di additivo AdBlue
®
con i rifiuti domestici. Deporli in un
contenitore apposito o riconsegnarli ad
un punto vendita.
F

D

opo aver svuotato il flacone, in
caso di colature, asciugare il bordo
dell'imboccatura del serbatoio con uno
straccio umido.
F

R

iposizionare il tappo blu sull'imboccatura
del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino in battuta.
F
R
iposizionare il tappo nero ruotandolo di
un quarto di giro in senso orario, senza
premere. Verificare che la spia del tappo
sia di fronte alla spia del supporto.
F

S

econdo l'equipaggiamento, ricollocare
la ruota di scorta e/o il contenitore
portaoggetti sul fondo del bagagliaio.
F

R

iposizionare il tappeto del bagagliaio e
richiudere il portellone.
7
Informazioni pratiche

182
C4-cactus_it_Chap07_info-pratiques_ed01-2016
Realizzate in TPU (Poliuretano Termoplastico) con bolle d'aria sulle protezioni laterali, fungono da
ammortizzatori.
Situate sulle super fici laterali, anteriore e posteriore del veicolo, proteggono la carrozzeria
attenuando urti di piccola entità: colpi durante i parcheggi, sportellate, graffi, ...
Queste protezioni colorate, rafforzano anche l'estetica del veicolo.

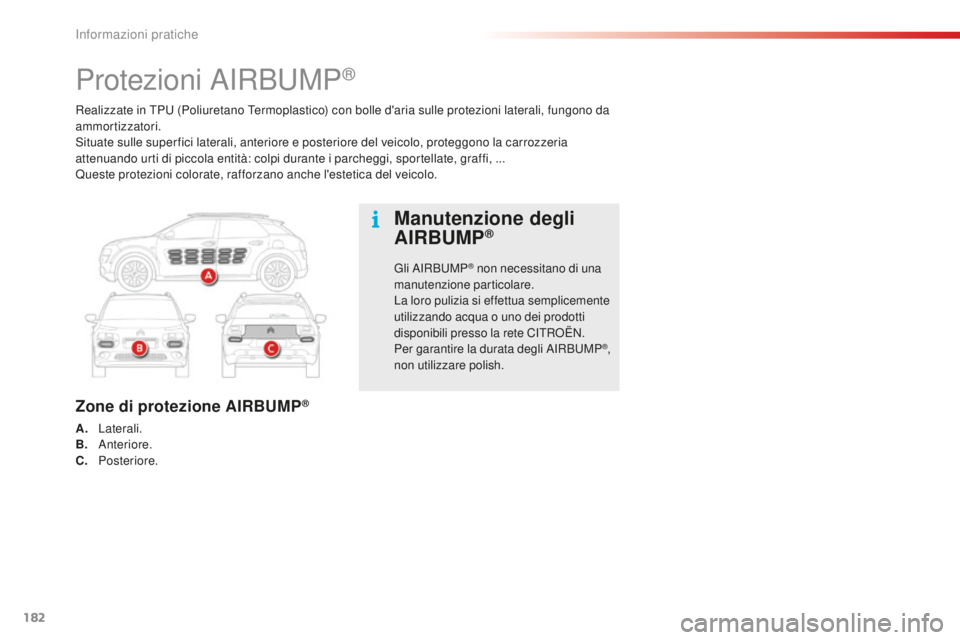

Protezioni AIRBUMP®
Zone di protezione AIRBUMP®
A. Laterali.
B. Anteriore.
C.


Posteriore.
Manutenzione degli
AIRBUMP®
Gli AIRBUMP® non necessitano di una
manutenzione particolare.
La loro pulizia si effettua semplicemente
utilizzando acqua o uno dei prodotti
disponibili presso la rete CITROËN.
Per garantire la durata degli AIRBUMP
®,
non utilizzare polish.
Informazioni pratiche

183
C4-cactus_it_Chap07_info-pratiques_ed01-2016

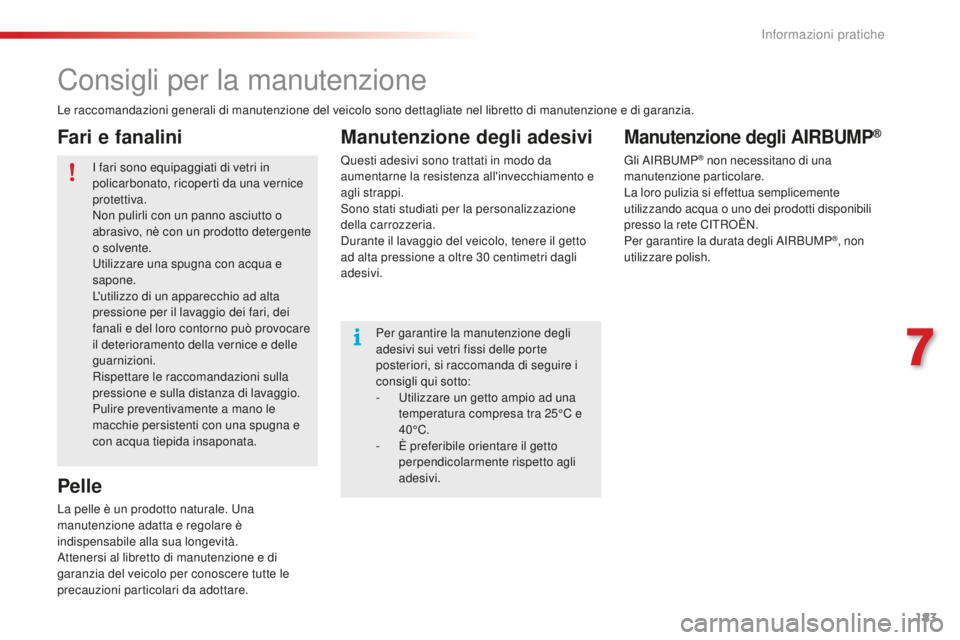

Consigli per la manutenzione
Le raccomandazioni generali di manutenzione del veicolo sono dettagliate nel libretto di manutenzione e di garanzia.I fari sono equipaggiati di vetri in
policarbonato, ricoperti da una vernice
protettiva.
Non pulirli con un panno asciutto o
abrasivo, nè con un prodotto detergente
o solvente.
Utilizzare una spugna con acqua e
sapone.
L'utilizzo di un apparecchio ad alta
pressione per il lavaggio dei fari, dei
fanali e del loro contorno può provocare
il deterioramento della vernice e delle
guarnizioni.
Rispettare le raccomandazioni sulla
pressione e sulla distanza di lavaggio.
Pulire preventivamente a mano le
macchie persistenti con una spugna e
con acqua tiepida insaponata. Per garantire la manutenzione degli
adesivi sui vetri fissi delle porte
posteriori, si raccomanda di seguire i
consigli qui sotto:
-

U
tilizzare un getto ampio ad una
temperatura compresa tra 25°C e
40°C.
-

È p
referibile orientare il getto
perpendicolarmente rispetto agli
adesivi.
Pelle Manutenzione degli adesivi
Questi adesivi sono trattati in modo da
aumentarne la resistenza all'invecchiamento e
agli strappi.
Sono stati studiati per la personalizzazione
della carrozzeria.
Durante il lavaggio del veicolo, tenere il getto
ad alta pressione a oltre 30
centimetri dagli
adesivi.
La pelle è un prodotto naturale. Una
manutenzione adatta e regolare è
indispensabile alla sua longevità.
Attenersi al libretto di manutenzione e di
garanzia del veicolo per conoscere tutte le
precauzioni particolari da adottare.
Fari e fanaliniManutenzione degli AIRBUMP®
Gli AIRBUMP® non necessitano di una
manutenzione particolare.
La loro pulizia si effettua semplicemente
utilizzando acqua o uno dei prodotti disponibili
presso la rete CITROËN.
Per garantire la durata degli AIRBUMP
®, non
utilizzare polish.
7
Informazioni pratiche

184
C4-cactus_it_Chap08_En-cas-de-panne_ed01-2016

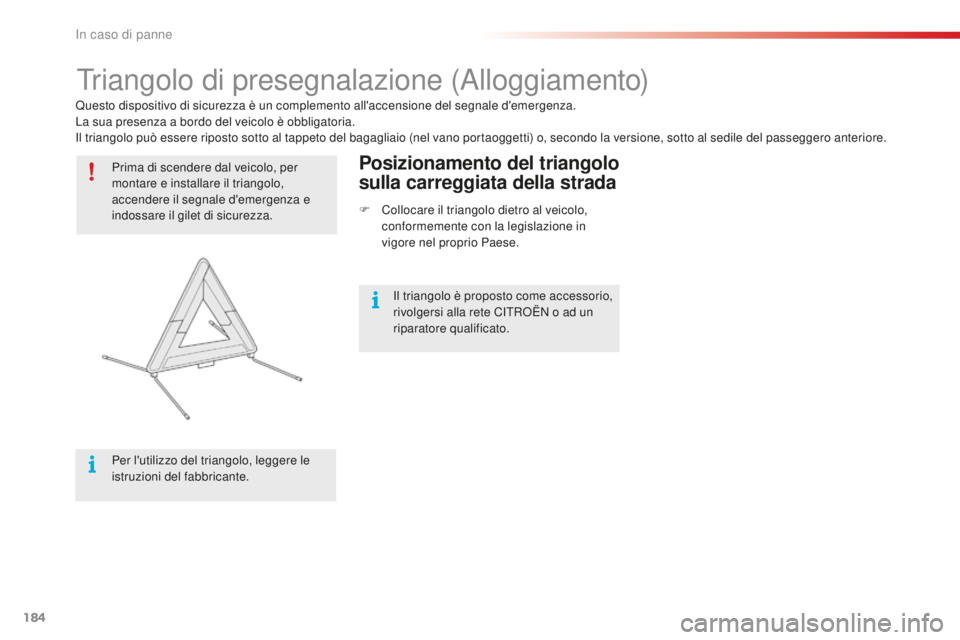

Triangolo di presegnalazione (Alloggiamento)
Prima di scendere dal veicolo, per
montare e installare il triangolo,
accendere il segnale d'emergenza e
indossare il gilet di sicurezza.
Per l'utilizzo del triangolo, leggere le
istruzioni del fabbricante.Posizionamento del triangolo
sulla carreggiata della strada
F Collocare il triangolo dietro al veicolo, conformemente con la legislazione in
vigore nel proprio Paese.
Questo dispositivo di sicurezza è un complemento all'accensione del segnale d'emergenza.
La sua presenza a bordo del veicolo è obbligatoria.
Il triangolo può essere riposto sotto al tappeto del bagagliaio (nel vano portaoggetti) o, secondo la versione, sotto al sedile del passeggero anteriore.
Il triangolo è proposto come accessorio,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
In caso di panne

185
C4-cactus_it_Chap08_En-cas-de-panne_ed01-2016
La pressione di gonfiaggio dei pneumatici è
indicata su questa etichetta.
Il kit si trova nel contenitore portaoggetti situato
sotto al pianale del bagagliaio. Questo kit è composto da un compressore e da
un prodotto di riempimento incorporato.
Permette di effettuare una riparazione
temporanea del pneumatico.
In modo da potersi recare presso l'officina più
vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.
Il suo compressore permette di controllare e di
regolare la pressione del pneumatico.
Kit di riparazione provvisoria pneumatici
Accesso al kit
Dettaglio degli attrezzi
Questi attrezzi sono specifici per il
veicolo, e possono variare in funzione
dell'equipaggiamento. Non devono essere
utilizzati per altri scopi.
1.
C

ompressore 12

V.
C

ontiene un prodotto di riempimento per
riparare temporaneamente la ruota e di
regolare la pressione del pneumatico.
2.
A

nello per il traino.
Per ulteriori informazioni sul traino, attenersi
alla rubrica corrispondente.
8
In caso di panne

186
C4-cactus_it_Chap08_En-cas-de-panne_ed01-2016
A. Selettore di posizione "Riparazione" o "Gonfiaggio".
B.
I

nterruttore acceso "I" / spento "O".
C.
T

asto di gonfiaggio.
D.
M

anometro (in bar e p.s.i.).
E.
V

ano comprendente :
-

u
n cavo con adattatore per presa 12 V,
-

v
ari adattatori di gonfiaggio per
accessori, tipo palloni, pneumatici di
bicicletta...

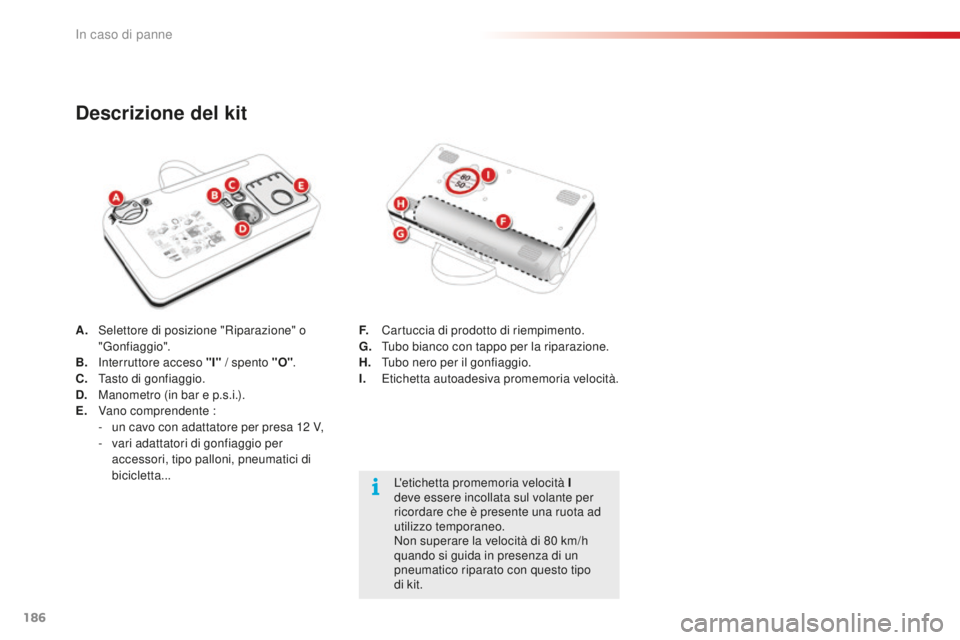

Descrizione del kit
L'etichetta promemoria velocità I
deve essere incollata sul volante per
ricordare che è presente una ruota ad
utilizzo temporaneo.
Non superare la velocità di 80
km/h
quando si guida in presenza di un
pneumatico riparato con questo tipo
di kit.
F.
C

artuccia di prodotto di riempimento.
G.
T

ubo bianco con tappo per la riparazione.
H.
T

ubo nero per il gonfiaggio.
I.
E

tichetta autoadesiva promemoria velocità.
In caso di panne

187
C4-cactus_it_Chap08_En-cas-de-panne_ed01-2016

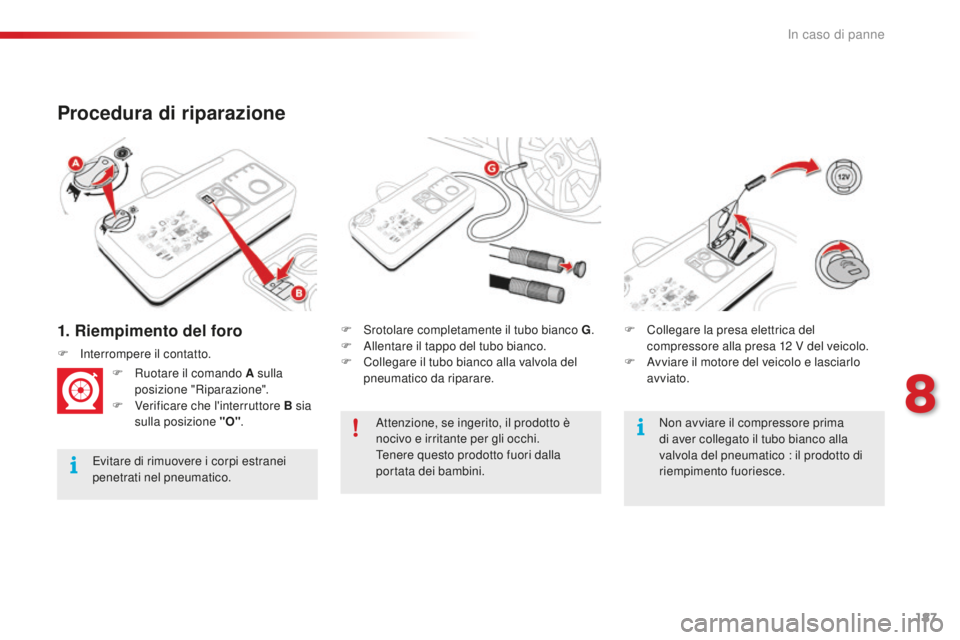

1. Riempimento del foro
Procedura di riparazione
Evitare di rimuovere i corpi estranei
penetrati nel pneumatico.F

S
rotolare completamente il tubo bianco G
.
F
A
llentare il tappo del tubo bianco.
F
C
ollegare il tubo bianco alla valvola del
pneumatico da riparare.
F

In

terrompere il contatto.
F
R
uotare il comando A sulla
posizione "Riparazione".
F
V
erificare che l'interruttore B sia
sulla posizione "O" . F
C
ollegare la presa elettrica del
compressore alla presa 12 V del veicolo.
F
A
vviare il motore del veicolo e lasciarlo
avviato.
Attenzione, se ingerito, il prodotto è
nocivo e irritante per gli occhi.
Tenere questo prodotto fuori dalla
portata dei bambini. Non avviare il compressore prima
di aver collegato il tubo bianco alla
valvola del pneumatico : il prodotto di
riempimento fuoriesce.
8
In caso di panne

188
C4-cactus_it_Chap08_En-cas-de-panne_ed01-2016

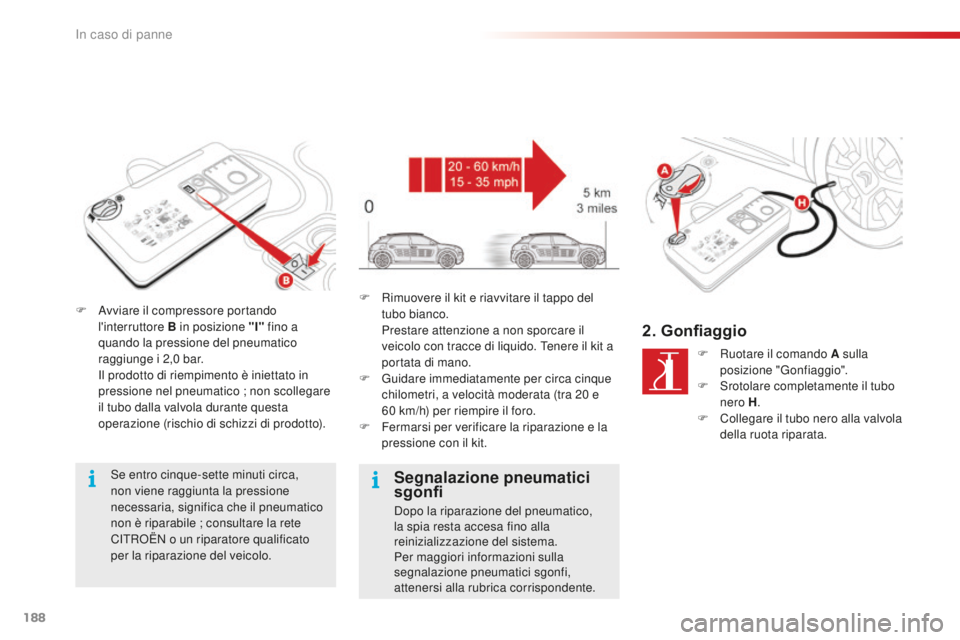

F Avviare il compressore portando l'interruttore B in posizione "I" fino a
quando la pressione del pneumatico
raggiunge i 2,0


bar.
I

l prodotto di riempimento è iniettato in
pressione nel pneumatico ; non scollegare
il tubo dalla valvola durante questa
operazione (rischio di schizzi di prodotto).
Se entro cinque-sette minuti circa,
non viene raggiunta la pressione
necessaria, significa che il pneumatico
non è riparabile ; consultare la rete
CITROËN o un riparatore qualificato
per la riparazione del veicolo. F
R imuovere il kit e riavvitare il tappo del
tubo bianco.
P

restare attenzione a non sporcare il
veicolo con tracce di liquido. Tenere il kit a
portata di mano.
F

G
uidare immediatamente per circa cinque
chilometri, a velocità moderata (tra 20
e
60
km/h) per riempire il foro.
F

F
ermarsi per verificare la riparazione e la
pressione con il kit.
Segnalazione pneumatici
sgonfi
Dopo la riparazione del pneumatico,
la spia resta accesa fino alla
reinizializzazione del sistema.
Per maggiori informazioni sulla
segnalazione pneumatici sgonfi,
attenersi alla rubrica corrispondente.
2. Gonfiaggio
F Ruotare il comando A sulla posizione "Gonfiaggio".
F

S
rotolare completamente il tubo
nero H .
F

C
ollegare il tubo nero alla valvola
della ruota riparata.
In caso di panne
