CITROEN C4 CACTUS 2018 Návod na použití (in Czech)

169
C4-cactus_cs_Chap07_info-pratiques_ed01-2016

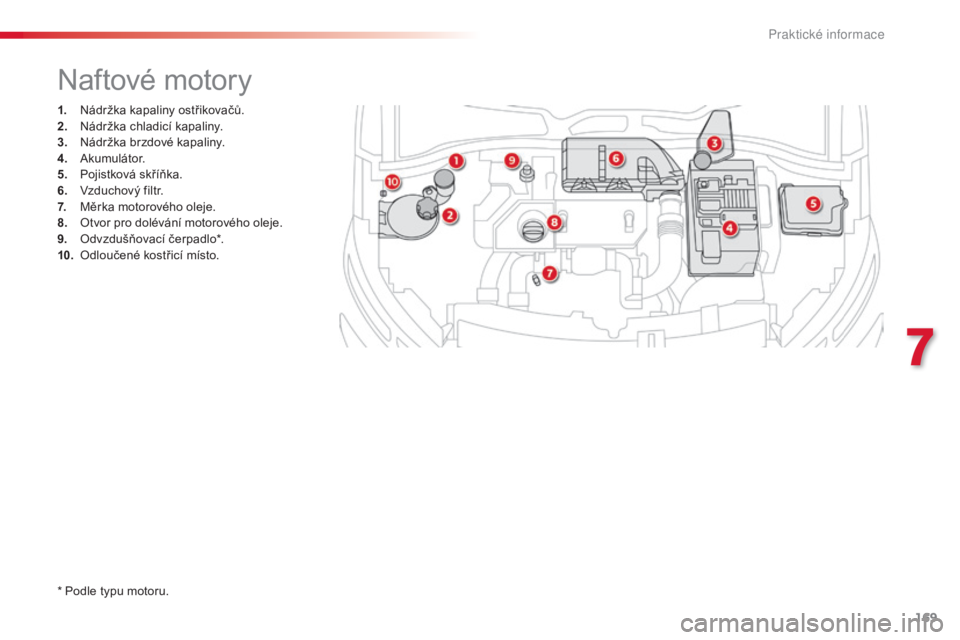

1. Nádržka kapaliny ostřikovačů.
2. Ná držka chladicí kapaliny.
3.
Ná

držka brzdové kapaliny.
4.
Aku

mulátor.
5.
Po

jistková skříňka.
6.
Vzd

uchový filtr.
7.
Mě

rka motorového oleje.
8.
Ot

vor pro dolévání motorového oleje.
9.
Od

vzdušňovací čerpadlo*.
10.
Od

loučené kostřicí místo.
Naftové motor y
* Podle typu motoru.
7
Pr

170
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Kontrola množství náplní
Při práci pod kapotou motoru buďte
velmi opatrní, protože některé části
motoru mohou být velmi horké
(nebezpečí popálení) a ventilátor se
může kdykoliv rozeběhnout
(i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.
Kontrola pomocí ruční měrky
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není
výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě CITROËN nebo v jiném odborném servisu.Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B, nestartujte
motor .
-
Po

kud je překročeno množství MAXI (riziko
poškození motoru), obraťte se na servis
sítě CITROËN nebo na jiný odborný servis.
-
Po

kud není dosaženo množství MINI, je
nutné motorový olej doplnit.
A = MA XI
B = MINI
Pro věrohodnost výsledku měření
musí být Vaše vozidlo odstaveno na
vodorovném podkladu, s motorem
vypnutým po dobu alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost CITROËN doporučuje provádět
kontrolu oleje a případně jeho doplnění po
každých 5000 ujetých km. Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F
Uc

hopte měrku za její barevně označený
konec a úplně ji vytáhněte.
F
Os

ušte tyčku pomocí čistého hadru
nepouštějícího vlákna.
F
Za

suňte měrku zpět na její místo až na
doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a B .
Charakteristiky oleje
Před doplňováním nebo výměnou motorového
oleje ověř te, že nový olej odpovídá typu motoru
vozidla a že splňuje doporučení výrobce
vozidla.
Praktick

171
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Po doplnění oleje bude hodnota
zobrazovaná při zapnutí zapalování
ukazatelem množství oleje na
přístrojové desce platná až po uplynutí
30 minut.
Doplňování motorového oleje
Umístění otvoru pro doplňování motorového
oleje je znázorněno na příslušném schématu
motorového prostoru.
F
Vy
šroubujte uzávěr pro přístup
k
n

alévacímu otvoru.
F
Do

lévejte olej po malém množství, aby se
předešlo potřísnění okolních dílů (riziko
požáru).
F
Vy

čkejte několik minut před opakováním
kontroly pomocí ruční měrky.
F
Do

plňte olej znovu, pokud je to nutné.
F
Po d

oplnění oleje utáhněte pečlivě uzávěr
nalévacího otvoru a ruční měrku oleje
umístěte zpět do jejího uložení.
Výměna motorového oleje
Informace o intervalech provádění této operace
naleznete v dokumentu Plán údržby od
výrobce.
Aby byla zachována spolehlivost motoru
a zařízení k omezování emisí škodlivin,
nepřidávejte nikdy do motorového oleje
přísady. Hladina této kapaliny se musí
nacházet v blízkosti značky „MA XI“.
Není-li tomu tak, ověř te stupeň
opotřebení brzdových destiček.
Množství brzdové kapaliny
Výměna kapaliny
Informace o intervalech provádění této operace
naleznete v dokumentu Plán údržby od
výrobce.
Charakteristiky brzdové kapaliny
Kapalina musí odpovídat doporučením výrobce
vozu.
7
Pr

172
C4-cactus_cs_Chap07_info-pratiques_ed01-2016

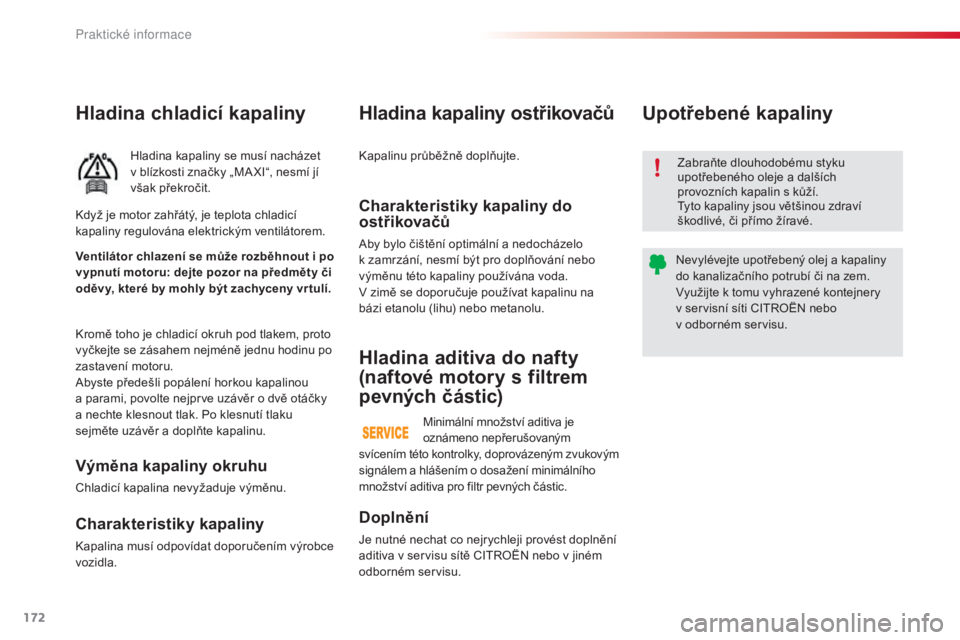

Hladina chladicí kapaliny
Hladina kapaliny se musí nacházet
v blízkosti značky „MA XI“, nesmí jí
však překročit.
Kromě toho je chladicí okruh pod tlakem, proto
vyčkejte se zásahem nejméně jednu hodinu po
zastavení motoru.
Abyste předešli popálení horkou kapalinou
a
p

arami, povolte nejprve uzávěr o dvě otáčky
a nechte klesnout tlak. Po klesnutí tlaku
sejměte uzávěr a doplňte kapalinu.
Výměna kapaliny okruhu
Chladicí kapalina nevyžaduje výměnu. Ventilátor chlazení se může rozběhnout i po
vypnutí motoru: dejte pozor na předměty či
oděvy, které by mohly být zachyceny vr tulí. Když je motor zahřátý, je teplota chladicí
kapaliny regulována elektrickým ventilátorem.
Charakteristiky kapaliny
Kapalina musí odpovídat doporučením výrobce
vozidla.
Charakteristiky kapaliny do
ostřikovačů
Aby bylo čištění optimální a nedocházelo
k z amrzání, nesmí být pro doplňování nebo
výměnu této kapaliny používána voda.
V zimě se doporučuje používat kapalinu na
bázi etanolu (lihu) nebo metanolu.
Hladina kapaliny ostřikovačů
Kapalinu průběžně doplňujte.
Doplnění
Je nutné nechat co nejrychleji provést doplnění
aditiva v servisu sítě CITROËN nebo v jiném
odborném servisu.
Hladina aditiva do nafty
(naftové motory s filtrem
pevných částic)
Minimální množství aditiva je
oznámeno nepřerušovaným Zabraňte dlouhodobému styku
upotřebeného oleje a dalších
provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví
škodlivé, či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny
do kanalizačního potrubí či na zem.
Využijte k tomu vyhrazené kontejnery
v
s
ervisní síti CITROËN nebo
v
o
dborném servisu.
Upotřebené kapaliny
svícením této kontrolky, doprovázeným zvukovým
signálem a hlášením o dosažení minimálního
množství aditiva pro filtr pevných částic.
Pr

173
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Kontroly
Autobaterie 12 V
Autobaterie nevyžaduje údržbu.
I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek
(u
v
erzí bez rychlosvorek) a čistotu
připojovacích míst. Intervaly výměny těchto prvků
naleznete v dokumentu Plán údržby
od výrobce.
Vzduchový a pylový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Olejový filtr
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v dokumentu Plán údržby od výrobce a v závislosti na typu motoru Vašeho vozidla.
Případně svěř te provedení kontrol servisu sítě CITROËN nebo jinému odbornému servisu.
Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost,
.

..) a provozní podmínky
vozidla ( jízdy po městě,
.

..), vyměňujte je
případně dvakrát častěji .
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
Filtr pevných částic (naftový motor)
Trvalé rozsvícení této kontrolky
a z obrazení příslušného
výstražného hlášení signalizuje
počátek zanesení filtru pevných
částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60
k

m/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená
to
n

edostatečné množství aditiva do nafty.
Seznamte se s kapitolou „Množství aditiva
naf t y “.
U nového vozidla se mohou první
regenerace filtru pevných částic projevit
zápachem „spáleniny“, což je naprosto
normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
V případě práce na autobaterii 12 V naleznete
v
p

říslušné kapitole opatření, která je třeba
učinit před jakýmkoliv zásahem.
Verze vozidel vybavené systémem
Stop & Start pracují s olověným
akumulátorem 12 V specifické
technologie a charakteristik.
Jeho výměna smí být prováděna pouze
v servisu sítě CITROËN nebo v jiném
odborném servisu.
7
Pr

174
C4-cactus_cs_Chap07_info-pratiques_ed01-2016

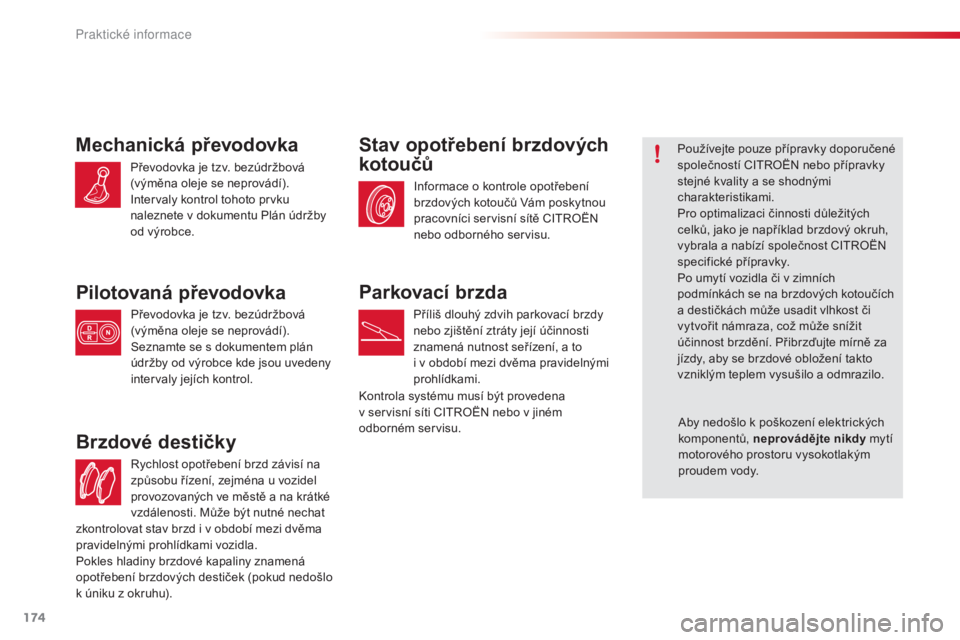

Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a na krátké
vzdálenosti. Může být nutné nechat
Brzdové destičky
Informace o kontrole opotřebení
brzdových kotoučů Vám poskytnou
pracovníci servisní sítě CITROËN
nebo odborného servisu.
Stav opotřebení brzdových
kotoučůPoužívejte pouze přípravky doporučené
společností CITROËN nebo přípravky
stejné kvality a se shodnými
charakteristikami.
Pro optimalizaci činnosti důležitých
celků, jako je například brzdový okruh,
vybrala a nabízí společnost CITROËN
specifické přípravky.
Po umytí vozidla či v zimních
podmínkách se na brzdových kotoučích
a destičkách může usadit vlhkost či
vytvořit námraza, což může snížit
účinnost brzdění. Přibrzďujte mírně za
jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.Mechanická převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Intervaly kontrol tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Pilotovaná převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Seznamte se s dokumentem plán
údržby od výrobce kde jsou uvedeny
intervaly jejích kontrol.
Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a to
i
v o
bdobí mezi dvěma pravidelnými
prohlídkami.
Kontrola systému musí být provedena
v
s

ervisní síti CITROËN nebo v jiném
odborném servisu. Aby nedošlo k poškození elektrických
komponentů,
neprovádějte nikdy mytí
motorového prostoru vysokotlakým
proudem vody.
zkontrolovat stav brzd i v období mezi dvěma
pravidelnými prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k úniku z okruhu).
Pr

175
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
Aditivum AdBlue® a systém SCR
pro motory Diesel BlueHDi
Pro ochranu životního prostředí a splnění
požadavků nové normy Euro 6, nikoliv na úkor
výkonu či zvýšení spotřeby paliva naftových
motorů, se výrobce CITROËN rozhodl vybavit
svá vozidla zařízením, které kombinuje
systém SCR (selektivní katalytická redukce)
s filtrem pevných částic (FAP) pro zpracování
výfukových plynů.
Systém SCR
Za pomoci aditiva nazývaného AdBlue®, které
obsahuje močovinu, přeměňuje katalyzátor až 85 %
o
xydů dusíku (NOx) na dusík a vodu, což jsou látky
neškodné pro lidské zdraví a životní prostředí.
Pokud je nádrž s aditivem AdBlue®
prázdná, zabrání legislativou
předepsané zařízení opětovnému
nastartování motoru.
Pokud dojde k závadě na systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro 6: Vaše vozidlo začne znečišťovat
životní prostředí.
V případě potvrzené závady na systému
SCR je třeba bez prodlení navštívit
servis sítě CITROËN nebo jiný odborný
servis: po ujetí 1
1

00
k

m se automaticky
aktivuje zařízení, které zabrání novému
nastartování motoru.
Aditivum AdBlue® je ve specifické nádrži
umístěné pod podlahou zavazadlového
prostoru v zadní části vozidla. Její objem je
17
l

itrů: dojezdová vzdálenost je přibližně
20
0

00
k

m před spuštěním výstražného
systému, které Vás upozorní, jakmile zásoba
aditiva stačí na ujetí méně než 2
4

00
k
m.
Při každé pravidelné servisní prohlídce
vozidla v servisu sítě CITROËN nebo
v
j

iném odborném servisu bude provedeno
naplnění nádrže aditivem AdBlue
®, aby bylo
zabezpečeno řádné fungování systému SCR.
Pokud je odhadovaný proběh mezi dvěma
pravidelnými prohlídkami vyšší než 20
0

00
k
m,
doporučujeme Vám, abyste si v servisu sítě
CITROËN nebo v jiném v odborném servisu
nechali doplnit potřebné množství aditiva.
7
Praktick

176
C4-cactus_cs_Chap07_info-pratiques_ed01-2016

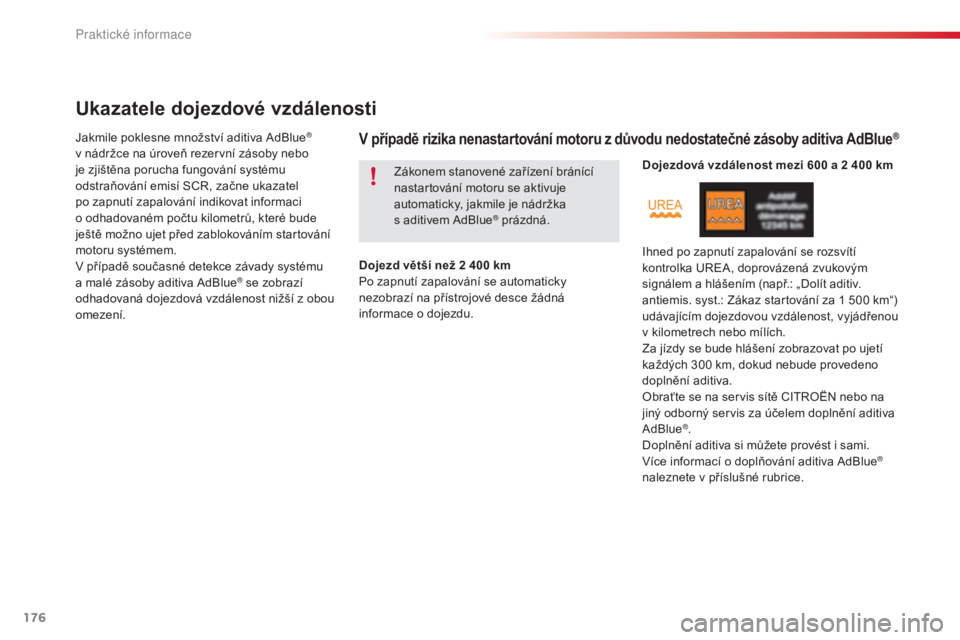

Ukazatele dojezdové vzdálenosti
Jakmile poklesne množství aditiva AdBlue®
v nádržce na úroveň rezervní zásoby nebo
je zjištěna porucha fungování systému
odstraňování emisí SCR, začne ukazatel
po zapnutí zapalování indikovat informaci
o
o

dhadovaném počtu kilometrů, které bude
ještě možno ujet před zablokováním startování
motoru systémem.
V případě současné detekce závady systému
a malé zásoby aditiva AdBlue
® se zobrazí
odhadovaná dojezdová vzdálenost nižší z obou
omezení. Dojezd větší než 2
4

00
k
m
Po zapnutí zapalování se automaticky
nezobrazí na přístrojové desce žádná
informace o dojezdu. Zákonem stanovené zařízení bránící
nastartování motoru se aktivuje
automaticky, jakmile je nádržka
s
a

ditivem AdBlue
® prázdná.
V případě rizika nenastartování motoru z důvodu nedostatečné zásoby aditiva AdBlue®
Dojezdová vzdálenost mezi 600 a 2 400 km
Ihned po zapnutí zapalování se rozsvítí
kontrolka UREA, doprovázená zvukovým
signálem a hlášením (např.: „Dolít aditiv.
antiemis. syst.: Zákaz startování za 1 500 km“)
udávajícím dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300 km, dokud nebude provedeno
doplnění aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
Více informací o doplňování aditiva AdBlue
®
naleznete v příslušné rubrice.
Praktick

177
C4-cactus_cs_Chap07_info-pratiques_ed01-2016

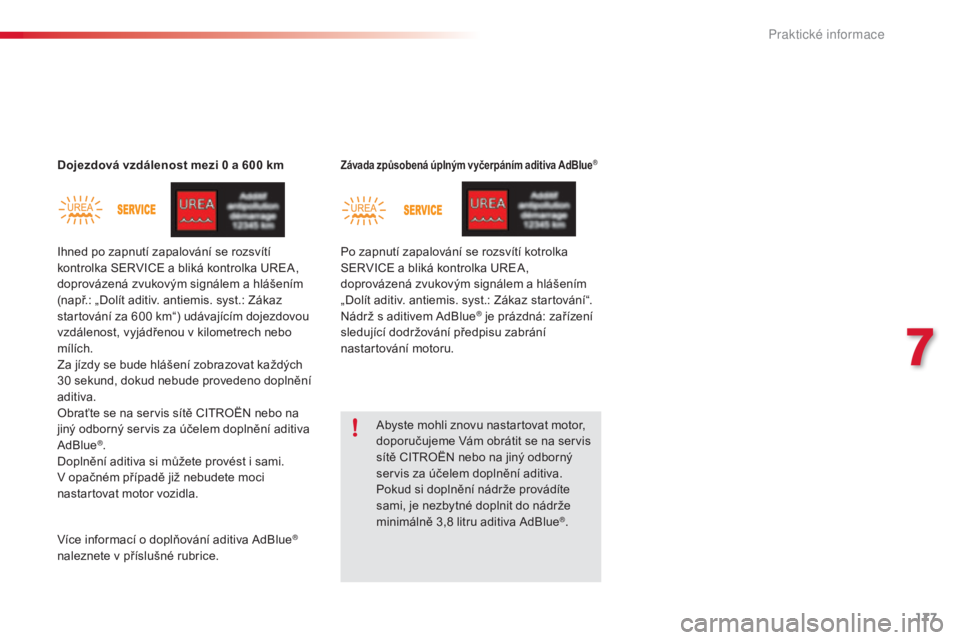

Dojezdová vzdálenost mezi 0 a 600 kmZávada způsobená úplným vyčerpáním aditiva AdBlue®
Abyste mohli znovu nastartovat motor,
doporučujeme Vám obrátit se na servis
sítě CITROËN nebo na jiný odborný
servis za účelem doplnění aditiva.
Pokud si doplnění nádrže provádíte
sami, je nezbytné doplnit do nádrže
minimálně 3,8 litru aditiva AdBlue
®.
Ihned po zapnutí zapalování se rozsvítí
kontrolka SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a hlášením
(např.: „Dolít aditiv. antiemis. syst.: Zákaz
startování za 600 km“) udávajícím dojezdovou
vzdálenost, vyjádřenou v kilometrech nebo
mílích.
Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud nebude provedeno doplnění
aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
V opačném případě již nebudete moci
nastartovat motor vozidla. Po zapnutí zapalování se rozsvítí kotrolka
SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a hlášením
„Dolít aditiv. antiemis. syst.: Zákaz startování“.
Nádrž s aditivem AdBlue
® je prázdná: zařízení
sledující dodržování předpisu zabrání
nastartování motoru.
Více informací o doplňování aditiva AdBlue
®
naleznete v příslušné rubrice.
7
Praktick

178
C4-cactus_cs_Chap07_info-pratiques_ed01-2016
V případě zjištění závady na systému omezování emisí škodlivin SCR
V případě zjištění poruchy funkcePři jízdě na povolenou vzdálenost
(mezi 1 1
00 k m a 0 k m)
Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1
1

00
k
m poté, kdy byla potvrzena závada systému pro omezování emisí
škodlivin SCR. Jakmile to bude možné, nechte systém zkontrolovat v servisu sítě CITROËN nebo v jiném odborném servisu.
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízdy, po autodiagnostické kontrole
systému pro snižování emisí SCR.
Rozsvítí se kontrolky UREA, SERVICE
a autodiagnostiky motoru, doprovázené
zvukovým signálem a hlášením „ Závada
antiemis. syst.“.
Výstraha se spustí za jízdy, jakmile je porucha
funkce zjištěna poprvé, poté po zapnutí
zapalování při dalších jízdách, dokud příčina
závady přetrvává.
Je-li závada systému SCR potvrzena
(po ujetí 50
k

m s trvale zobrazeným hlášením
oznamujícím poruchu funkce), rozsvítí se
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA, doprovázené
zvukovým signálem a hlášením (např.: „ Závada
antiemis. syst.: Zákaz startování za 300
k

m“),
udávajícím dojezdovou vzdálenost vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat každých
30
s

ekund, a to po dobu trvání poruchy
systému omezování emisí škodlivin SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na servis sítě CITROËN
nebo na jiný odborný servis.
V opačném případě již nebudete moci
nastartovat motor vozidla. Zakázané star tování
Abyste mohli motor vozidla znovu nastartovat,
je nezbytné se obrátit na servis sítě CITROËN
nebo na jiný odborný servis.
Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Při každém zapnutí zapalování se rozsvítí
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA, doprovázené
zvukovým signálem a hlášením „ Závada
antiemis. syst.: Zákaz startování“.
Praktick
