CITROEN C4 CACTUS 2018 Omistajan Käsikirjat (in Finnish)

199
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

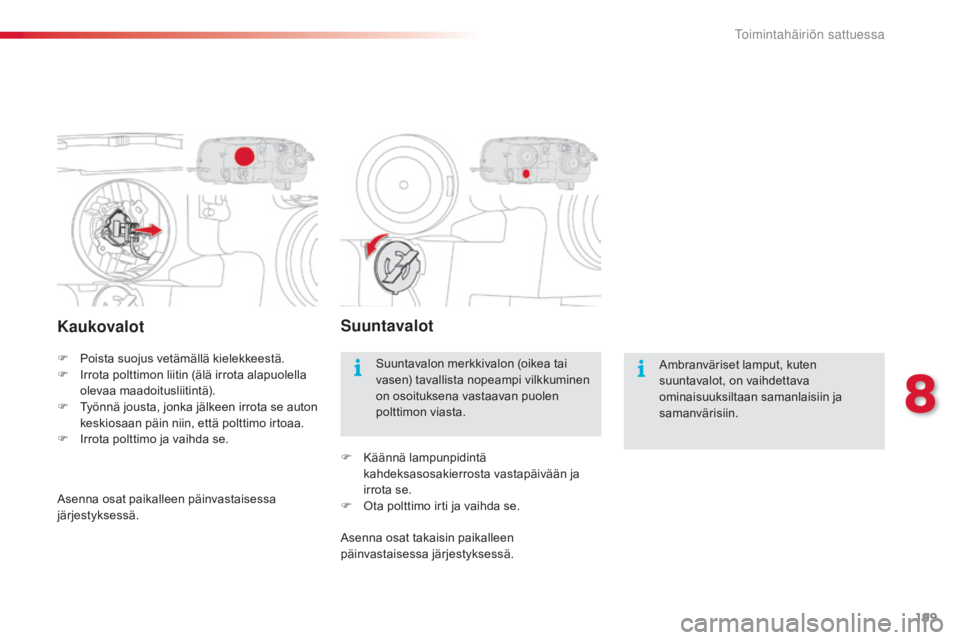

Kaukovalot
F Poista suojus vetämällä kielekkeestä.
F I rrota polttimon liitin (älä irrota alapuolella
olevaa maadoitusliitintä).
F

T
yönnä jousta, jonka jälkeen irrota se auton
keskiosaan päin niin, että polttimo irtoaa.
F

I
rrota polttimo ja vaihda se.
Suuntavalot
ambranväriset lamput, kuten
suuntavalot, on vaihdettava
ominaisuuksiltaan samanlaisiin ja
samanvärisiin.
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen
on osoituksena vastaavan puolen
polttimon viasta.
F

K

äännä lampunpidintä
kahdeksasosakierrosta vastapäivään ja
irrota se.
F

O

ta polttimo irti ja vaihda se.
as

enna osat paikalleen päinvastaisessa
järjestyksessä.
as

enna osat takaisin paikalleen
päinvastaisessa järjestyksessä.
8
Toimintahäiriön sattuessa

200
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

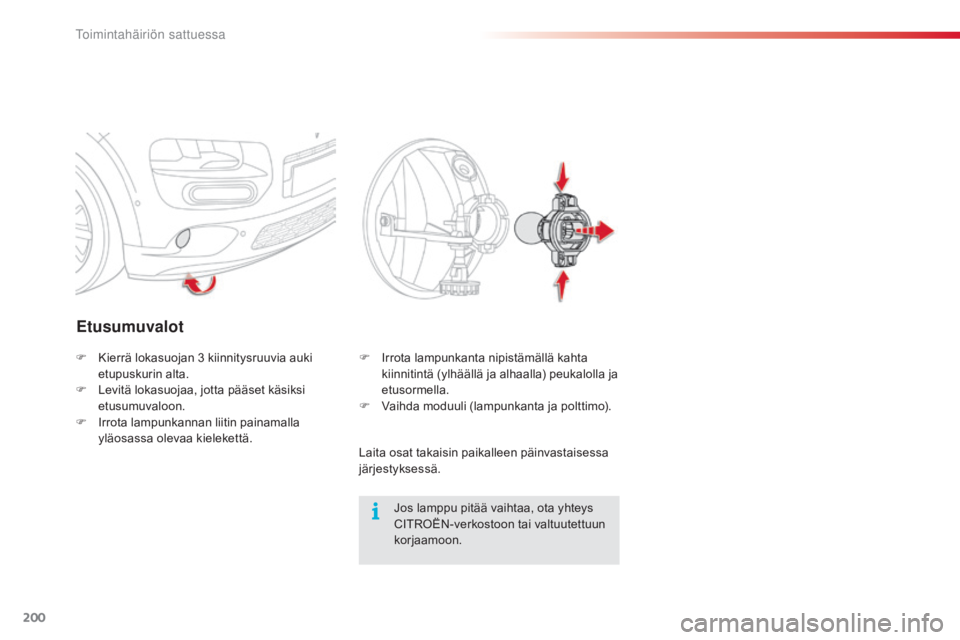

Etusumuvalot
Jos lamppu pitää vaihtaa, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
F

K

ierrä lokasuojan 3

kiinnitysruuvia auki
etupuskurin alta.
F

L

evitä lokasuojaa, jotta pääset käsiksi
etusumuvaloon.
F

I

rrota lampunkannan liitin painamalla
yläosassa olevaa kielekettä. F

I

rrota lampunkanta nipistämällä kahta
kiinnitintä (ylhäällä ja alhaalla) peukalolla ja
etusormella.
F

V

aihda moduuli (lampunkanta ja polttimo).
Laita osat takaisin paikalleen päinvastaisessa
järjestyksessä.
Toimintahäiriön sattuessa

201
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

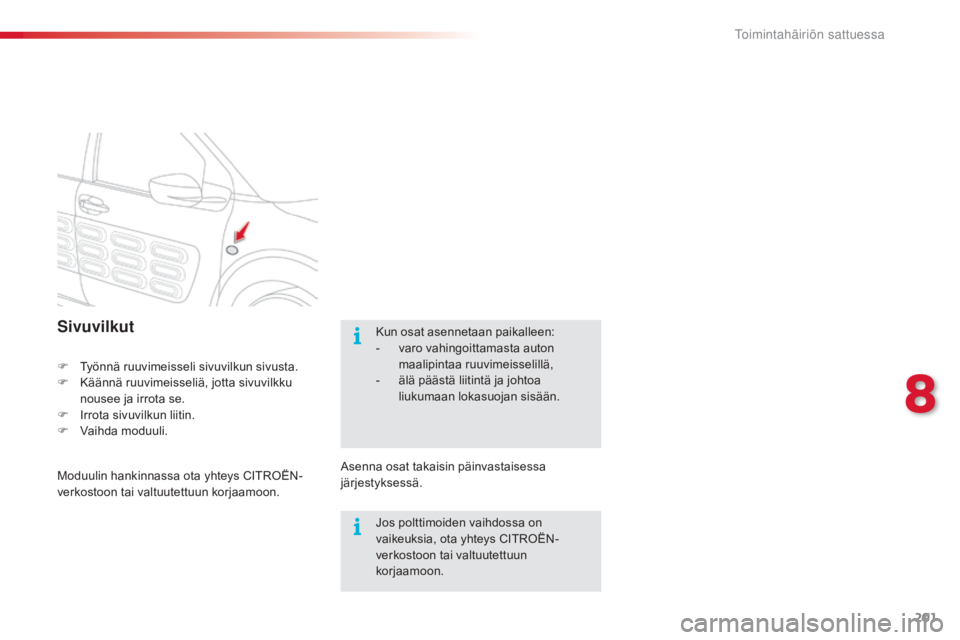

Sivuvilkut
F Työnnä ruuvimeisseli sivuvilkun sivusta.
F K äännä ruuvimeisseliä, jotta sivuvilkku
nousee ja irrota se.
F

I
rrota sivuvilkun liitin.
F

V
aihda moduuli.
Moduulin hankinnassa ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
as

enna osat takaisin päinvastaisessa
järjestyksessä. Kun osat asennetaan paikalleen:
-

v
aro vahingoittamasta auton
maalipintaa ruuvimeisselillä,
- ä lä päästä liitintä ja johtoa
liukumaan lokasuojan sisään.
Jos polttimoiden vaihdossa on
vaikeuksia, ota yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon.
8
Toimintahäiriön sattuessa

202
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

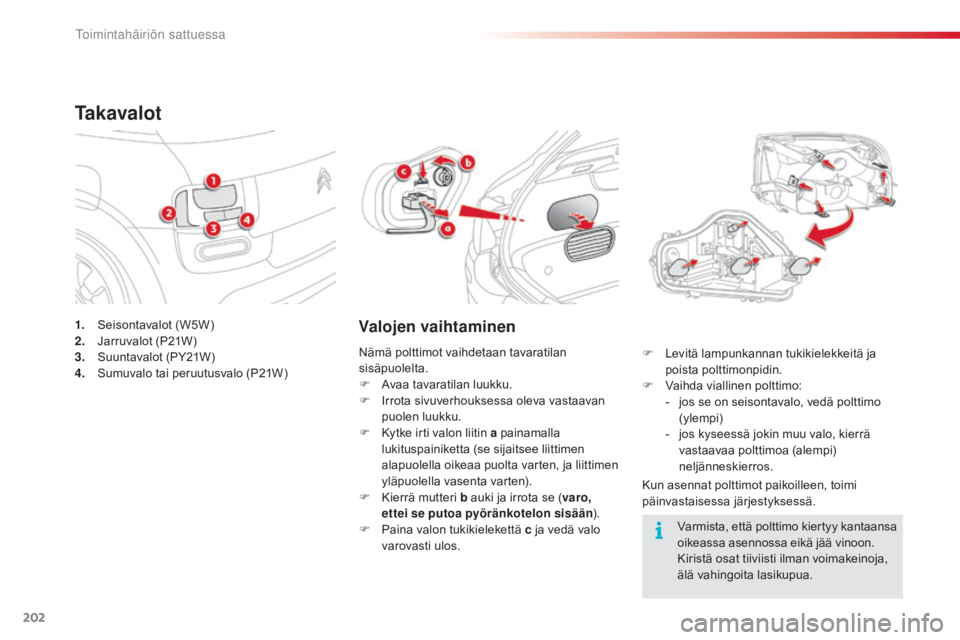

1. Seisontavalot (W5W)
2. Jarruvalot (P21W)
3.
S

uuntavalot (PY21W)
4.
S

umuvalo tai peruutusvalo (P21W)
Ta k a v a l o t
Valojen vaihtaminen
Kun asennat polttimot paikoilleen, toimi
päinvastaisessa järjestyksessä. F
L
evitä lampunkannan tukikielekkeitä ja
poista polttimonpidin.
F
V
aihda viallinen polttimo:
-
j
os se on seisontavalo, vedä polttimo
(ylempi)
-
j
os kyseessä jokin muu valo, kierrä
vastaavaa polttimoa (alempi)
neljänneskierros.
Nämä polttimot vaihdetaan tavaratilan
sisäpuolelta.
F
a
v

aa tavaratilan luukku.
F

I

rrota sivuverhouksessa oleva vastaavan
puolen luukku.
F

K

ytke irti valon liitin a painamalla
lukituspainiketta (se sijaitsee liittimen
alapuolella oikeaa puolta varten, ja liittimen
yläpuolella vasenta varten).
F
K
ierrä mutteri b auki ja irrota se ( varo,
ettei se putoa pyöränkotelon sisään ).
F

P

aina valon tukikielekettä c ja vedä valo
varovasti ulos. Varmista, että polttimo kier tyy kantaansa
oikeassa asennossa eikä jää vinoon.
Kiristä osat tiiviisti ilman voimakeinoja,
älä vahingoita lasikupua.
Toimintahäiriön sattuessa

203
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

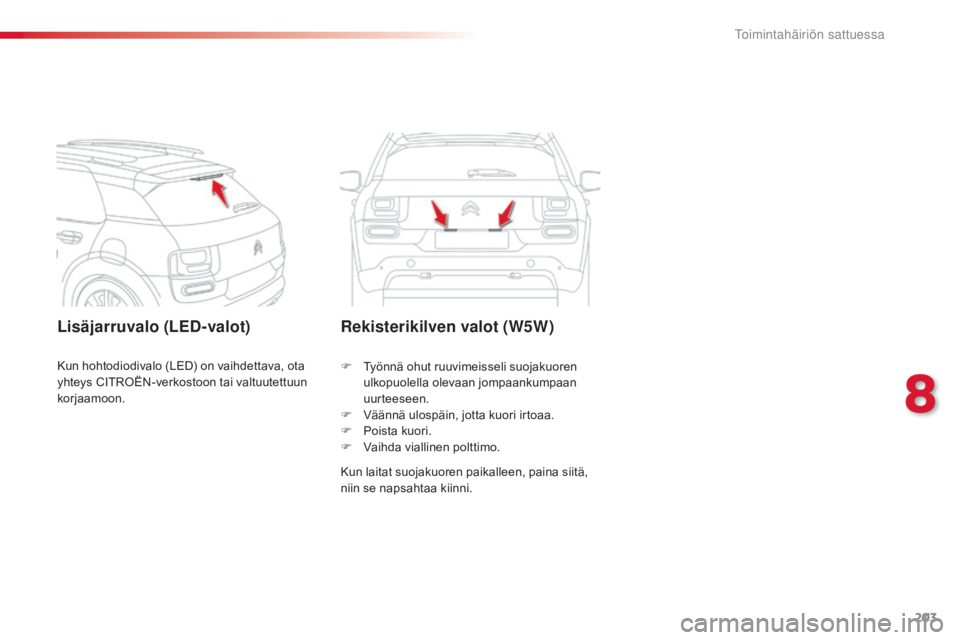

Lisäjarruvalo (LED-valot)Rekisterikilven valot (W5W)
Kun laitat suojakuoren paikalleen, paina siitä,
niin se napsahtaa kiinni. F
T
yönnä ohut ruuvimeisseli suojakuoren
ulkopuolella olevaan jompaankumpaan
uurteeseen.
F
V
äännä ulospäin, jotta kuori irtoaa.
F
P
oista kuori.
F
V
aihda viallinen polttimo.
Kun hohtodiodivalo (LED) on vaihdettava, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
8
Toimintahäiriön sattuessa

204
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

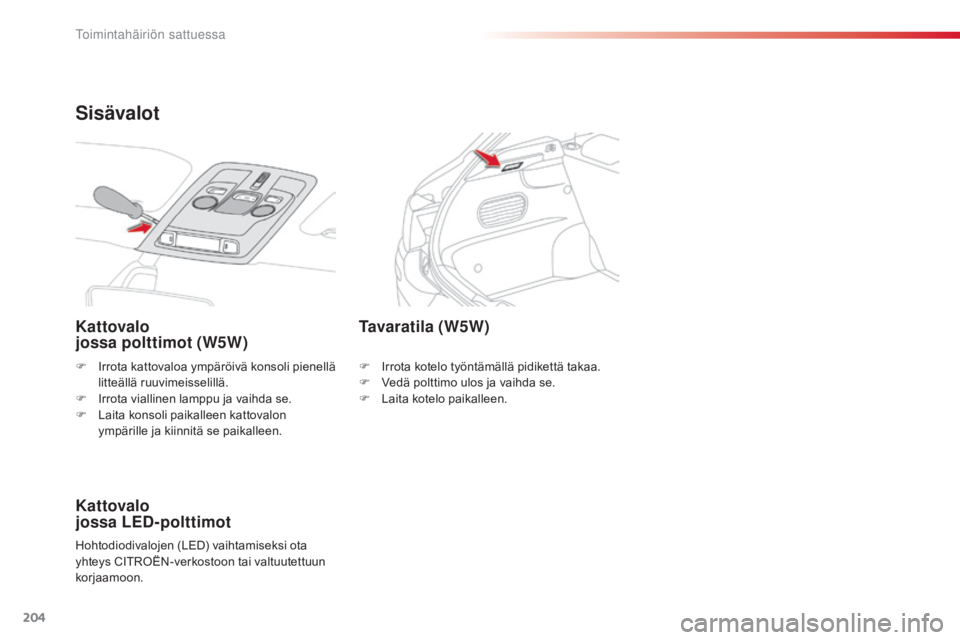

F Irrota kattovaloa ympäröivä konsoli pienellä litteällä ruuvimeisselillä.
F

I
rrota viallinen lamppu ja vaihda se.
F

L
aita konsoli paikalleen kattovalon
ympärille ja kiinnitä se paikalleen.
Kattovalo
jossa polttimot (W5W)
Kattovalo
jossa LED-polttimot
Hohtodiodivalojen (LED) vaihtamiseksi ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Ta v a r a t i l a ( W 5 W )
F Irrota kotelo työntämällä pidikettä takaa.
F V edä polttimo ulos ja vaihda se.
F

L
aita kotelo paikalleen.
Sisävalot
Toimintahäiriön sattuessa

205
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

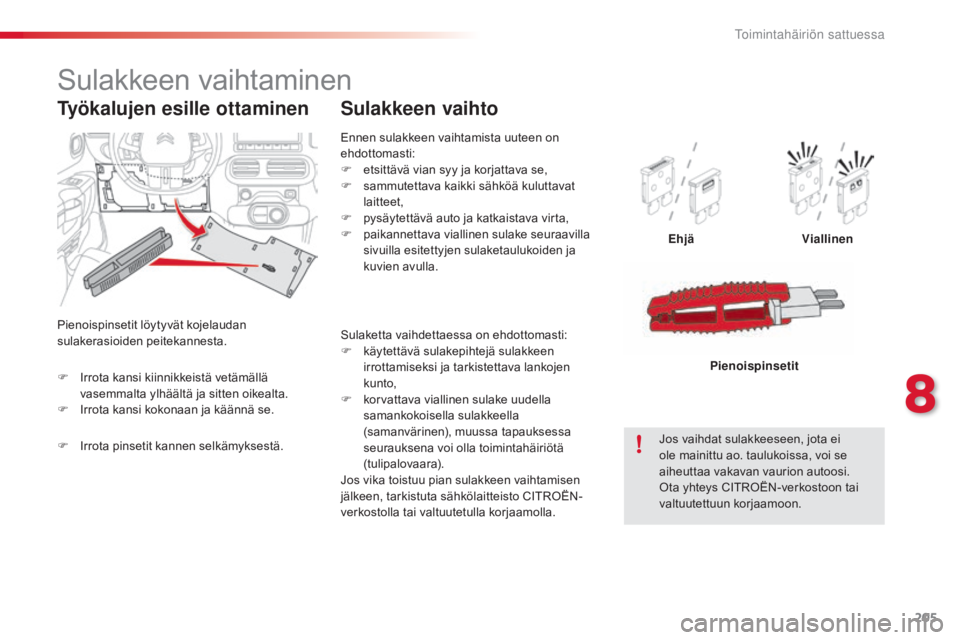

Ennen sulakkeen vaihtamista uuteen on
ehdottomasti:
F
e
tsittävä vian syy ja korjattava se,
F

s
ammutettava kaikki sähköä kuluttavat
laitteet,
F

p
ysäytettävä auto ja katkaistava virta,
F

p
aikannettava viallinen sulake seuraavilla
sivuilla esitettyjen sulaketaulukoiden ja
kuvien avulla.
Sulakkeen vaihto
Ehjä Viallinen
Jos vaihdat sulakkeeseen, jota ei
ole mainittu ao. taulukoissa, voi se
aiheuttaa vakavan vaurion autoosi.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon. Pienoispinsetit
Sulakkeen vaihtaminen
Pienoispinsetit löytyvät kojelaudan
sulakerasioiden peitekannesta.
Työkalujen esille ottaminen
Sulaketta vaihdettaessa on ehdottomasti:
F
k äytettävä sulakepihtejä sulakkeen
irrottamiseksi ja tarkistettava lankojen
kunto,
F

k
orvattava viallinen sulake uudella
samankokoisella sulakkeella
(samanvärinen), muussa tapauksessa
seurauksena voi olla toimintahäiriötä
(tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto CITROËN-
verkostolla tai valtuutetulla korjaamolla.
F

I

rrota kansi kiinnikkeistä vetämällä
vasemmalta ylhäältä ja sitten oikealta.
F

I

rrota kansi kokonaan ja käännä se.
F

I

rrota pinsetit kannen selkämyksestä.
8
Toimintahäiriön sattuessa

206
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

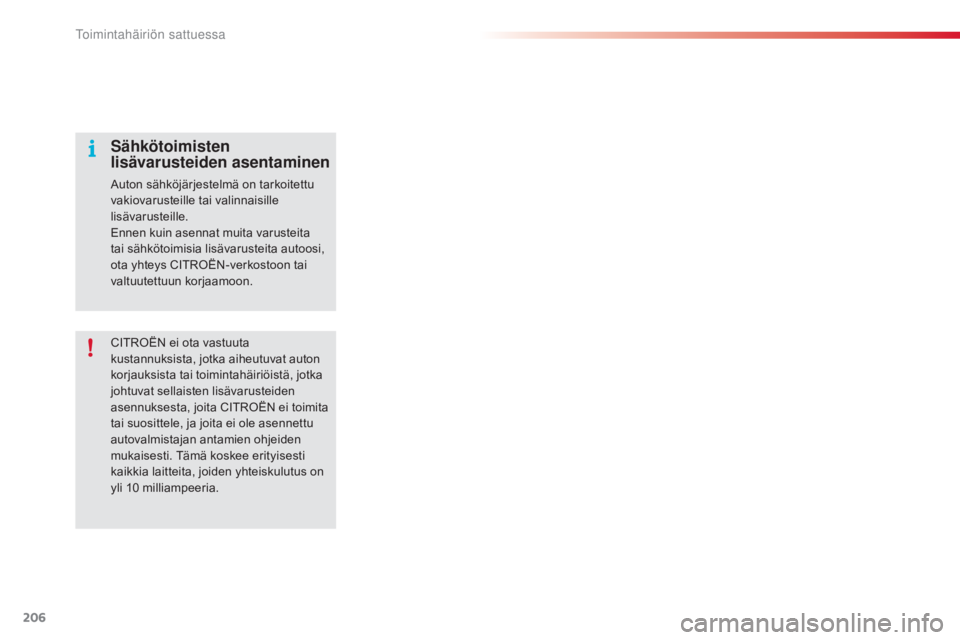

CITROËN ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita CITROËN ei toimita
tai suosittele, ja joita ei ole asennettu
autovalmistajan antamien ohjeiden
mukaisesti. Tämä koskee erityisesti
kaikkia laitteita, joiden yhteiskulutus on
yli 10
mil
liampeeria.
Sähkötoimisten
lisävarusteiden asentaminen
auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Toimintahäiriön sattuessa

207
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

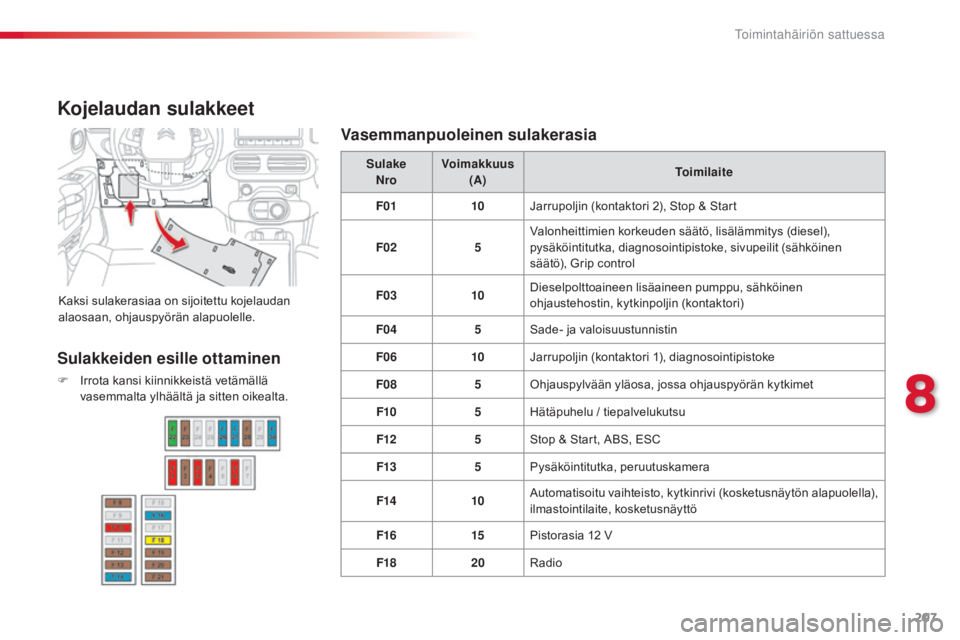

Kojelaudan sulakkeet
Kaksi sulakerasiaa on sijoitettu kojelaudan
alaosaan, ohjauspyörän alapuolelle.Sulake
Nro Voimakkuus
(A) Toimilaite
F01 10Jarrupoljin (kontaktori 2), Stop & Start
F02 5Valonheittimien korkeuden säätö, lisälämmitys (diesel),
pysäköintitutka, diagnosointipistoke, sivupeilit (sähköinen
säätö), Grip control
F03 10Dieselpolttoaineen lisäaineen pumppu, sähköinen
ohjaustehostin, kytkinpoljin (kontaktori)
F04 5Sade- ja valoisuustunnistin
F06 10Jarrupoljin (kontaktori 1), diagnosointipistoke
F08 5Ohjauspylvään yläosa, jossa ohjauspyörän kytkimet
F10 5Hätäpuhelu / tiepalvelukutsu
F12 5Stop & Start,
a
B
S, ESC
F13 5Pysäköintitutka, peruutuskamera
F14 10
au

tomatisoitu vaihteisto, kytkinrivi (kosketusnäytön alapuolella),
ilmastointilaite, kosketusnäyttö
F16 15Pistorasia 12
V
F18 20Radio
Sulakkeiden esille ottaminen
F Irrota kansi kiinnikkeistä vetämällä
vasemmalta ylhäältä ja sitten oikealta.
Vasemmanpuoleinen sulakerasia
8
Toimintahäiriön sattuessa

208
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2016

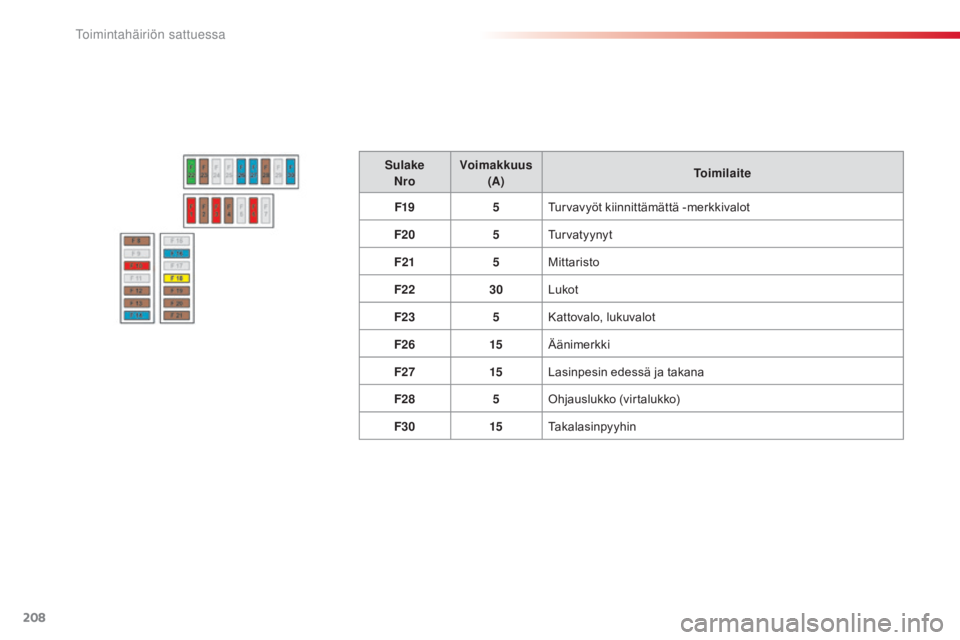

Sulake Nro Voimakkuus
(A) Toimilaite
F19 5Turvavyöt kiinnittämättä -merkkivalot
F20 5Tu r v a t y y n y t
F21 5Mittaristo
F22 30Lukot
F23 5Kattovalo, lukuvalot
F26 15Äänimerkki
F27 15Lasinpesin edessä ja takana
F28 5Ohjauslukko (virtalukko)
F30 15Takalasinpyyhin
