Page 171 of 256

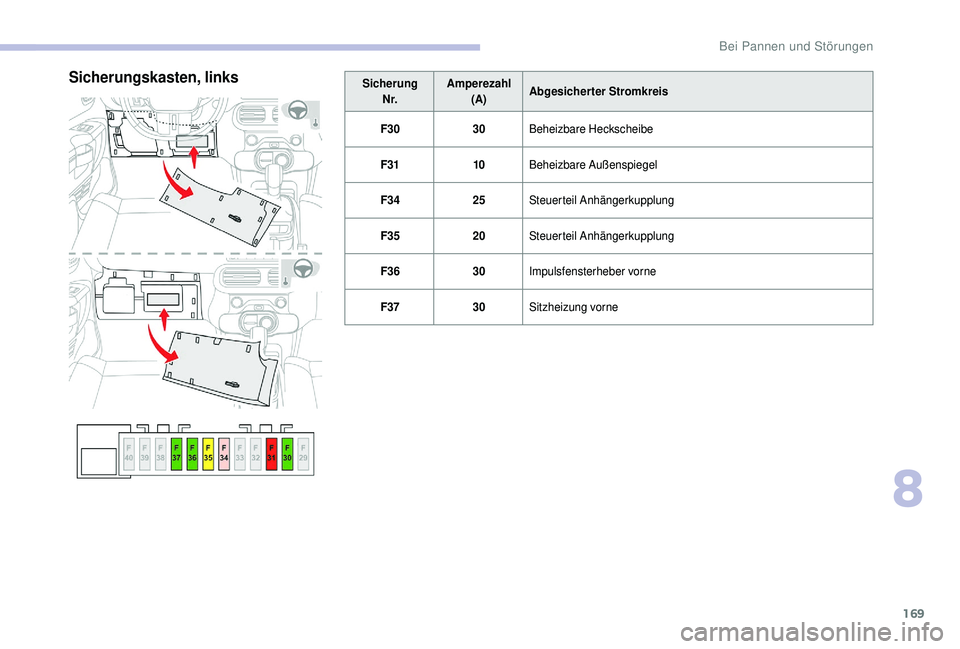

169
SicherungN r. Amperezahl
(A) Abgesicherter Stromkreis
F30 30Beheizbare Heckscheibe
F31 10Beheizbare Außenspiegel
F34 25Steuerteil Anhängerkupplung
F35 20Steuerteil Anhängerkupplung
F36 30Impulsfensterheber vorne
F37 30Sitzheizung vorneSicherungskasten, links
8
Bei Pannen und Störungen
Page 172 of 256

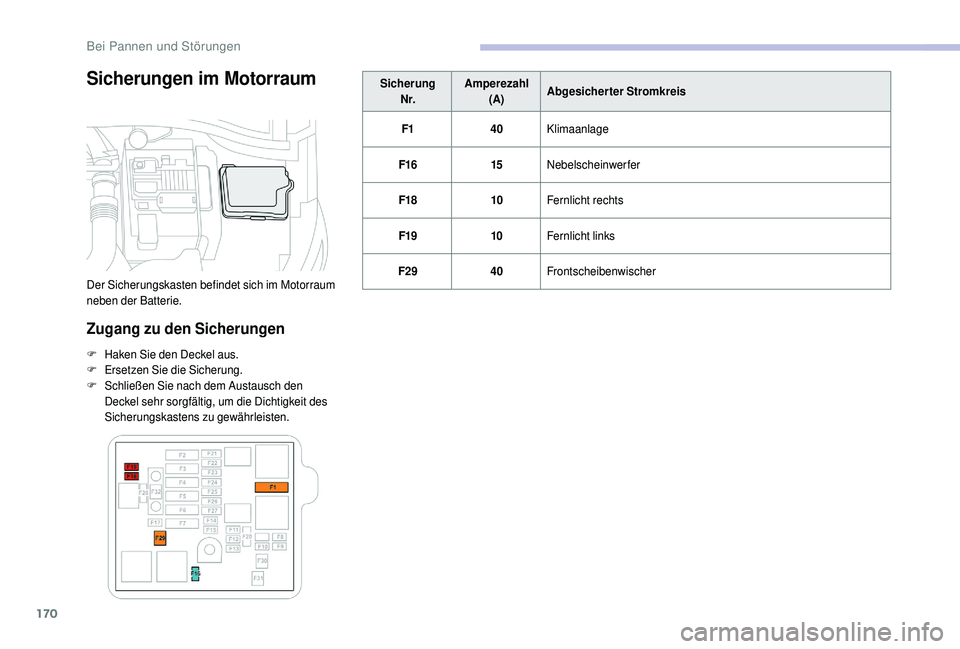

170
Sicherungen im Motorraum
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F E rsetzen Sie die Sicherung.
F
S
chließen Sie nach dem Austausch den
Deckel sehr sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Amperezahl
(A) Abgesicherter Stromkreis
F1 40Klimaanlage
F16 15Nebelscheinwerfer
F18 10Fernlicht rechts
F19 10Fernlicht links
F29 40Frontscheibenwischer
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Bei Pannen und Störungen
Page 173 of 256

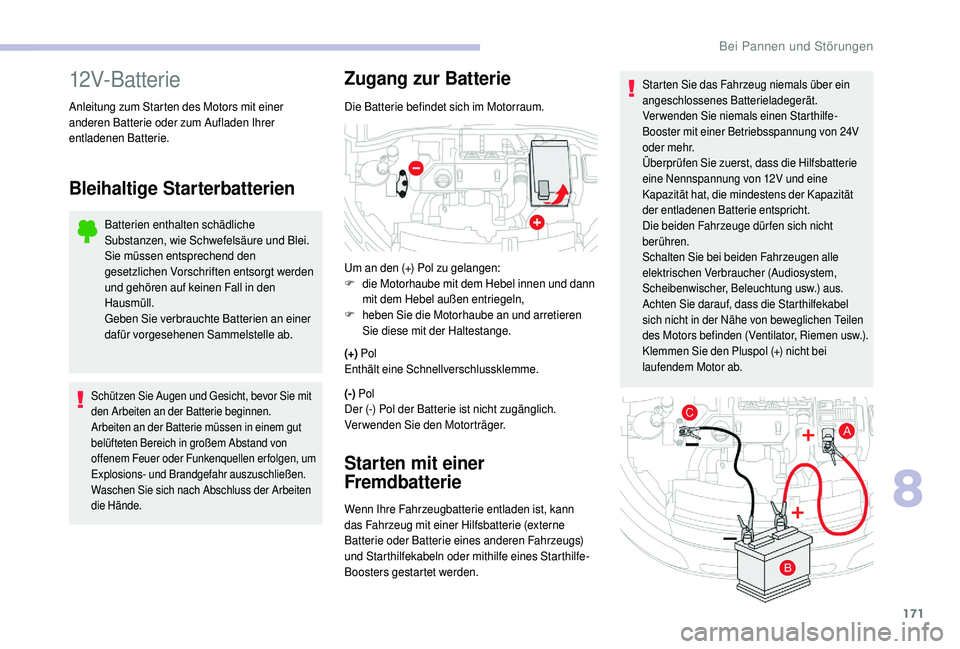

171
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von 24V
oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der Kapazität
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen Teilen
des Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt werden
und gehören auf keinen Fall in den
Hausmüll.
Geben Sie verbrauchte Batterien an einer
dafür vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit
den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F
d
ie Motorhaube mit dem Hebel innen und dann
mit dem Hebel außen entriegeln,
F
h
eben Sie die Motorhaube an und arretieren
Sie diese mit der Haltestange.
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der (-) Pol der Batterie ist nicht zugänglich.
Verwenden Sie den Motorträger.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
8
Bei Pannen und Störungen
Page 174 of 256

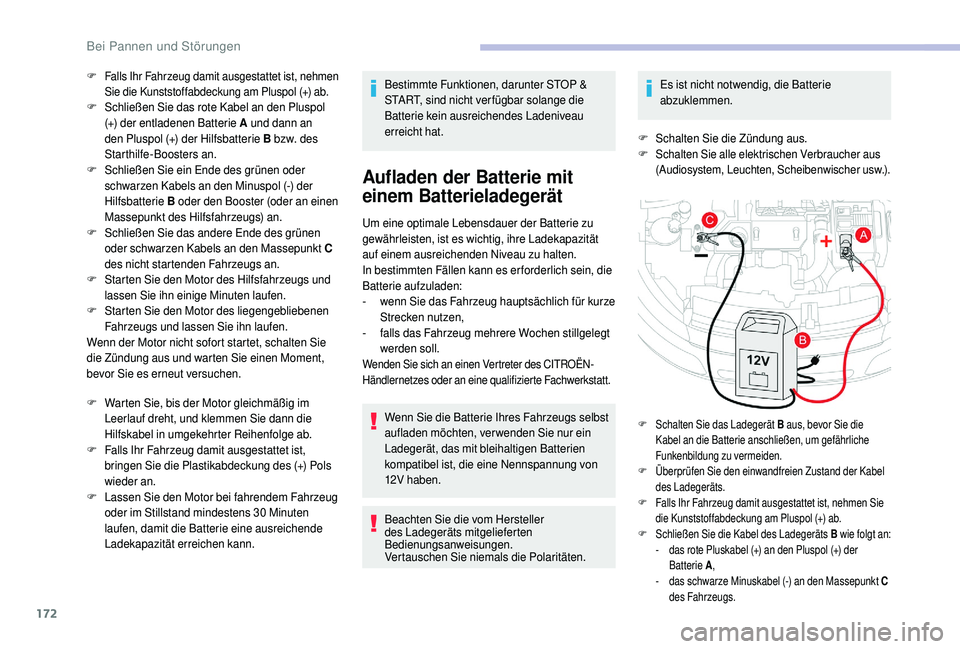

172
F Falls Ihr Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am Pluspol (+) ab.
F Schließen Sie das rote Kabel an den Pluspol (+) der entladenen Batterie A und dann an
den Pluspol (+) der Hilfsbatterie B bz w. des
Starthilfe-Boosters an.
F
S
chließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B oder den Booster (oder an einen
Massepunkt des Hilfsfahrzeugs) an.
F
S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht startenden Fahrzeugs an.
F
S
tarten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
F
S
tarten Sie den Motor des liegengebliebenen
Fahrzeugs und lassen Sie ihn laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
F
W
arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Plastikabdeckung des (+) Pols
wieder an.
F
L
assen Sie den Motor bei fahrendem Fahrzeug
oder im Stillstand mindestens 30 Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann. Bestimmte Funktionen, darunter STOP &
START, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Aufladen der Batterie mit
einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein, die
Batterie aufzuladen:
-
w
enn Sie das Fahrzeug hauptsächlich für kurze
Strecken nutzen,
-
f
alls das Fahrzeug mehrere Wochen stillgelegt
werden soll.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Wenn Sie die Batterie Ihres Fahrzeugs selbst
aufladen möchten, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von
12V haben.
Beachten Sie die vom Hersteller
des Ladegeräts mitgelieferten
Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten. Es ist nicht notwendig, die Batterie
abzuklemmen.
F
S
chalten Sie die Zündung aus.
F Schalten Sie alle elektrischen Verbraucher aus
(Audiosystem, Leuchten, Scheibenwischer usw.).
F Schalten Sie das Ladegerät B aus, bevor Sie die
Kabel an die Batterie anschließen, um gefährliche
Funkenbildung zu vermeiden.
F
Ü
berprüfen Sie den einwandfreien Zustand der Kabel
des Ladegeräts.
F
F
alls Ihr Fahrzeug damit ausgestattet ist, nehmen Sie
die Kunststoffabdeckung am Pluspol (+) ab.
F
Sc
hließen Sie die Kabel des Ladegeräts B wie folgt an:
-
d
as rote Pluskabel (+) an den Pluspol (+) der
Batterie A,
-
d
as schwarze Minuskabel (-) an den Massepunkt C
des Fahrzeugs.
Bei Pannen und Störungen

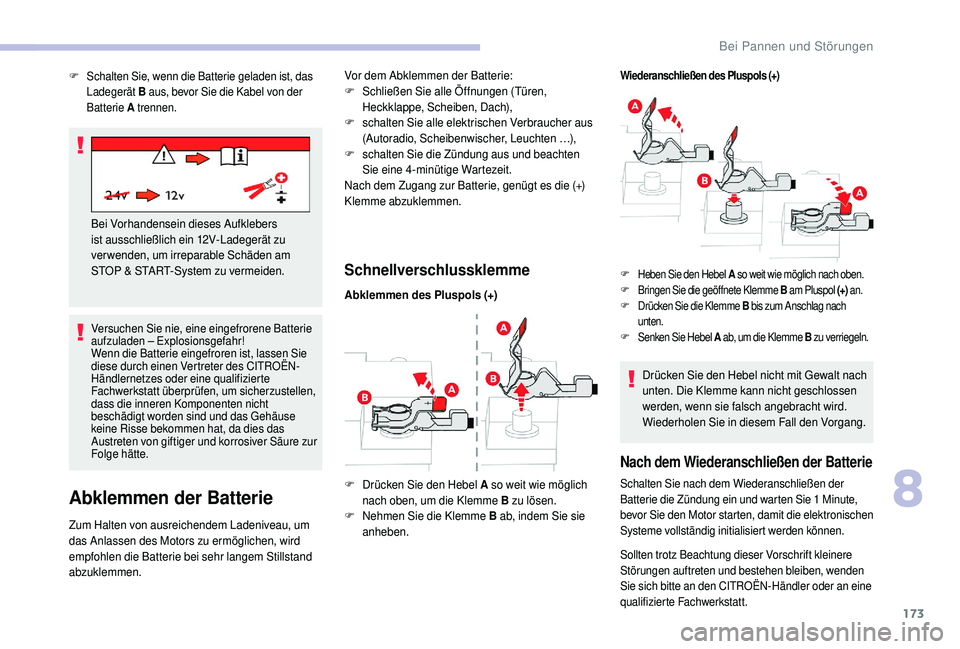

Page 175 of 256

173
Versuchen Sie nie, eine eingefrorene Batterie
aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen, um sicherzustellen,
dass die inneren Komponenten nicht
beschädigt worden sind und das Gehäuse
keine Risse bekommen hat, da dies das
Austreten von giftiger und korrosiver Säure zur
Folge hätte.
Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau, um
das Anlassen des Motors zu ermöglichen, wird
empfohlen die Batterie bei sehr langem Stillstand
abzuklemmen.
Schnellverschlussklemme
Wiederanschließen des Pluspols (+)
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Klemme kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Nach dem Wiederanschließen der Batterie
Schalten Sie nach dem Wiederanschließen der
Batterie die Zündung ein und warten Sie 1 Minute,
bevor Sie den Motor starten, damit die elektronischen
Systeme vollständig initialisiert werden können.
F
S
chalten Sie, wenn die Batterie geladen ist, das
Ladegerät B aus, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
verwenden, um irreparable Schäden am
STOP & START-System zu vermeiden. Vor dem Abklemmen der Batterie:
F
S
chließen Sie alle Öffnungen (Türen,
Heckklappe, Scheiben, Dach),
F
s
chalten Sie alle elektrischen Verbraucher aus
(Autoradio, Scheibenwischer, Leuchten …),
F
s
chalten Sie die Zündung aus und beachten
Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie, genügt es die (+)
Klemme abzuklemmen.
Abklemmen des Pluspols (+)
F
D
rücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
F
N
ehmen Sie die Klemme B ab, indem Sie sie
anheben.
F Heben Sie den Hebel A so weit wie möglich nach oben.
F B ringen Sie die geöffnete Klemme B am Pluspol (+) an.
F
D
rücken Sie die Klemme B bis zum Anschlag nach
unten.
F
Se
nken Sie Hebel A ab, um die Klemme B zu verriegeln.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an den CITROËN-Händler oder an eine
qualifizierte Fachwerkstatt.
8
Bei Pannen und Störungen
Page 176 of 256

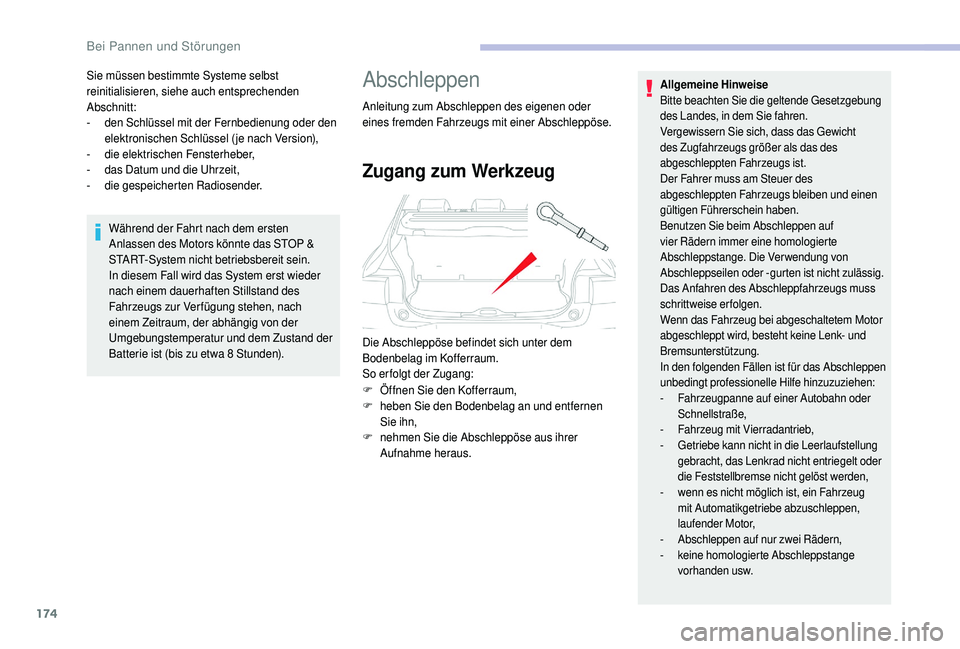

174
Sie müssen bestimmte Systeme selbst
reinitialisieren, siehe auch entsprechenden
Abschnitt:
-
d
en Schlüssel mit der Fernbedienung oder den
elektronischen Schlüssel ( je nach Version),
-
d
ie elektrischen Fensterheber,
-
d
as Datum und die Uhrzeit,
-
d
ie gespeicherten Radiosender.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).Abschleppen
Anleitung zum Abschleppen des eigenen oder
eines fremden Fahrzeugs mit einer Abschleppöse.
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
So erfolgt der Zugang:
F
Ö
ffnen Sie den Kofferraum,
F
heb
en Sie den Bodenbelag an und entfernen
Sie ihn,
F
n
ehmen Sie die Abschleppöse aus ihrer
Aufnahme heraus.
Allgemeine Hinweise
Bitte beachten Sie die geltende Gesetzgebung
des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In den folgenden Fällen ist für das Abschleppen
unbedingt professionelle Hilfe hinzuzuziehen:
-
F
ahrzeugpanne auf einer Autobahn oder
Schnellstraße,
-
F
ahrzeug mit Vierradantrieb,
-
G
etriebe kann nicht in die Leerlaufstellung
gebracht, das Lenkrad nicht entriegelt oder
die Feststellbremse nicht gelöst werden,
-
w
enn es nicht möglich ist, ein Fahrzeug
mit Automatikgetriebe abzuschleppen,
laufender Motor,
-
A
bschleppen auf nur zwei Rädern,
-
k
eine homologierte Abschleppstange
vorhanden usw.
Bei Pannen und Störungen
Page 177 of 256

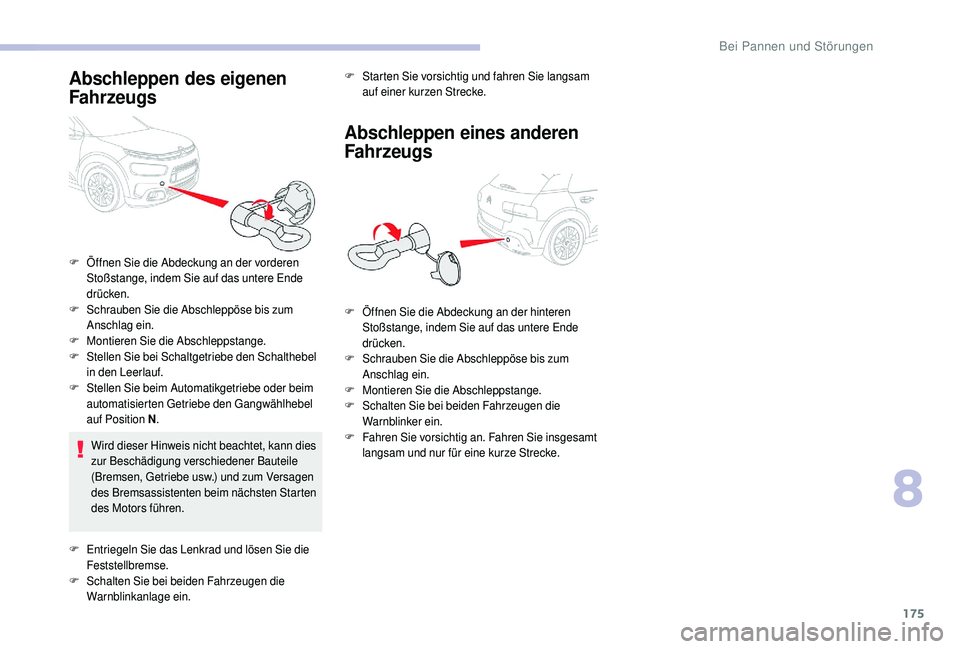

175
Abschleppen des eigenen
Fahrzeugs
Wird dieser Hinweis nicht beachtet, kann dies
zur Beschädigung verschiedener Bauteile
(Bremsen, Getriebe usw.) und zum Versagen
des Bremsassistenten beim nächsten Starten
des Motors führen.F
S
tarten Sie vorsichtig und fahren Sie langsam
auf einer kurzen Strecke.
Abschleppen eines anderen
Fahrzeugs
F Öffnen Sie die Abdeckung an der vorderen Stoßstange, indem Sie auf das untere Ende
drücken.
F
S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F
M
ontieren Sie die Abschleppstange.
F
St
ellen Sie bei Schaltgetriebe den Schalthebel
in den Leerlauf.
F
St
ellen Sie beim Automatikgetriebe oder beim
automatisierten Getriebe den Gangwählhebel
auf Position N .
F
E
ntriegeln Sie das Lenkrad und lösen Sie die
Feststellbremse.
F
S
chalten Sie bei beiden Fahrzeugen die
Warnblinkanlage ein. F
Ö
ffnen Sie die Abdeckung an der hinteren
Stoßstange, indem Sie auf das untere Ende
drücken.
F
S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F
M
ontieren Sie die Abschleppstange.
F
S
chalten Sie bei beiden Fahrzeugen die
Warnblinker ein.
F
F
ahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur für eine kurze Strecke.
8
Bei Pannen und Störungen
Page 178 of 256

176

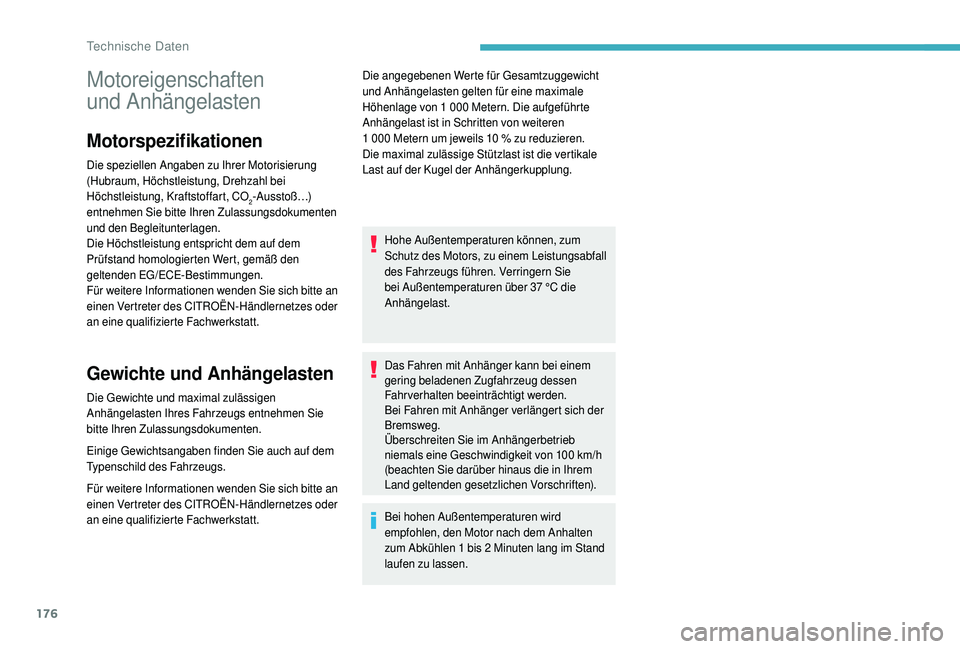

Motoreigenschaften
und
Anhängelasten
Motorspezifikationen
Die speziellen Angaben zu Ihrer Motorisierung
(Hubraum, Höchstleistung, Drehzahl bei
Höchstleistung, Kraftstoffart, CO
2-Ausstoß…)
entnehmen Sie bitte Ihren Zulassungsdokumenten
und den Begleitunterlagen.
Die Höchstleistung entspricht dem auf dem
Prüfstand homologierten Wert, gemäß den
geltenden EG/ECE-Bestimmungen.
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten Ihres Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt. Die angegebenen Werte für Gesamtzuggewicht
und Anhängelasten gelten für eine maximale
Höhenlage von 1
000 Metern. Die aufgeführte
Anhängelast ist in Schritten von weiteren
1 000 Metern um jeweils 10 % zu reduzieren.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängerkupplung.
Hohe Außentemperaturen können, zum
Schutz des Motors, zu einem Leistungsabfall
des Fahrzeugs führen. Verringern Sie
bei Außentemperaturen über 37
°C die
Anhängelast.
Das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Bei Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie im Anhängerbetrieb
niemals eine Geschwindigkeit von 100
km/h
(beachten Sie darüber hinaus die in Ihrem
Land geltenden gesetzlichen Vorschriften).
Bei hohen Außentemperaturen wird
empfohlen, den Motor nach dem Anhalten
zum Abkühlen 1 bis 2 Minuten lang im Stand
laufen zu lassen.
Technische Daten
Page 179 of 256

177

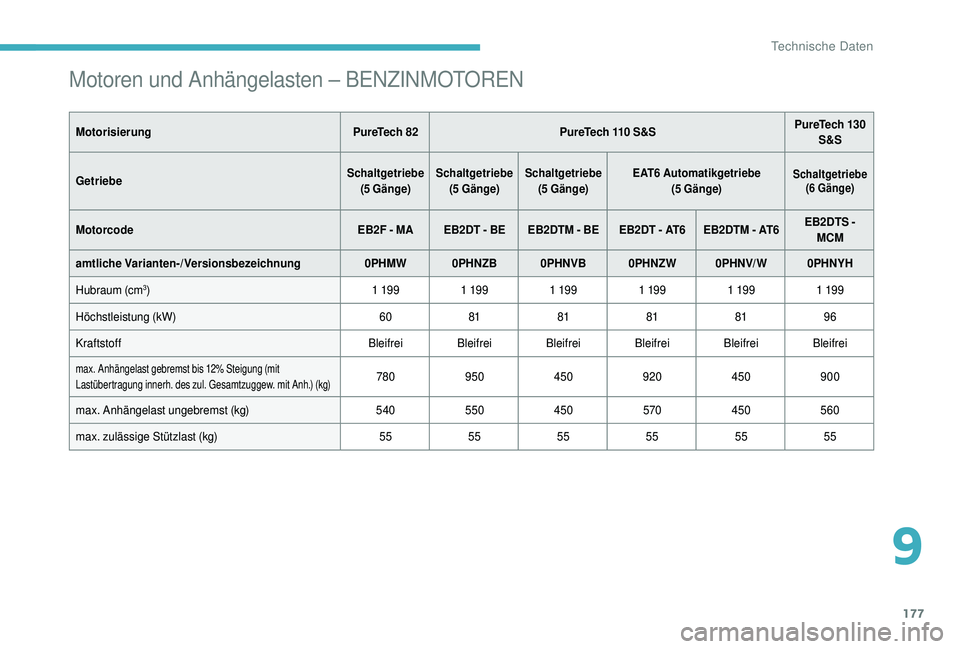

Motoren und Anhängelasten – BENZINMOTOREN
MotorisierungPureTech 82PureTech 110 S&S PureTech 130
S&S
Getriebe
Schaltgetriebe (5 Gänge) Schaltgetriebe
(5 Gänge) Schaltgetriebe
(5 Gänge) EAT6 Automatikgetriebe
(5 Gänge)Schaltgetriebe (6 Gänge)
Motorcode EB2F - MA EB2DT - BE EB2DTM - BE EB2DT - AT6 EB2DTM - AT6 EB2DTS -
MCM
amtliche Varianten-/Versionsbezeichnung 0PHMW0PHNZB 0PHNVB0PHNZW0PHNV/ W 0PHNYH
Hubraum (cm
3) 1 19 91 19 91 19 91 19 91 19 91 19 9
Höchstleistung (kW) 608181818196
Kraftstoff Bleifrei Bleifrei Bleifrei Bleifrei Bleifrei Bleifrei
max. Anhängelast gebremst bis 12% Steigung (mit
Lastübertragung innerh. des zul. Gesamtzuggew. mit Anh.) (kg)780950 450 920450900
max. Anhängelast ungebremst (kg) 540550450 570450 560
max. zulässige Stützlast (kg) 555555555555
9
Technische Daten
Page 180 of 256

178

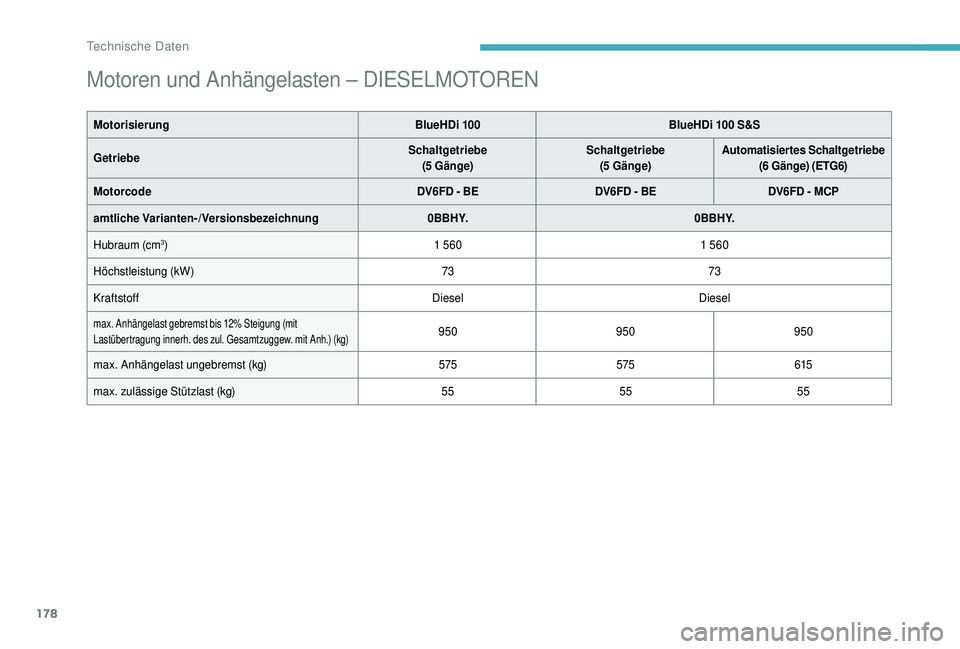

Motoren und Anhängelasten – DIESELMOTOREN
Motorisierung BlueHDi 100BlueHDi 100 S&S
Getriebe Schaltgetriebe
(5 Gänge) Schaltgetriebe
(5 Gänge) Automatisiertes Schaltgetriebe
(6
Gänge) (ETG6)
Motorcode DV6FD - BEDV6FD - BEDV6FD - MCP
amtliche Varianten-/Versionsbezeichnung 0BBHY.0BBHY.
Hubraum (cm
3) 1 5601 560
Höchstleistung (kW) 7373
Kraftstoff DieselDiesel
max. Anhängelast gebremst bis 12% Steigung (mit
Lastübertragung innerh. des zul. Gesamtzuggew. mit Anh.) (kg)950950950
max. Anhängelast ungebremst (kg) 575575 615
max. zulässige Stützlast (kg) 555555
Technische Daten
