Page 161 of 256

159

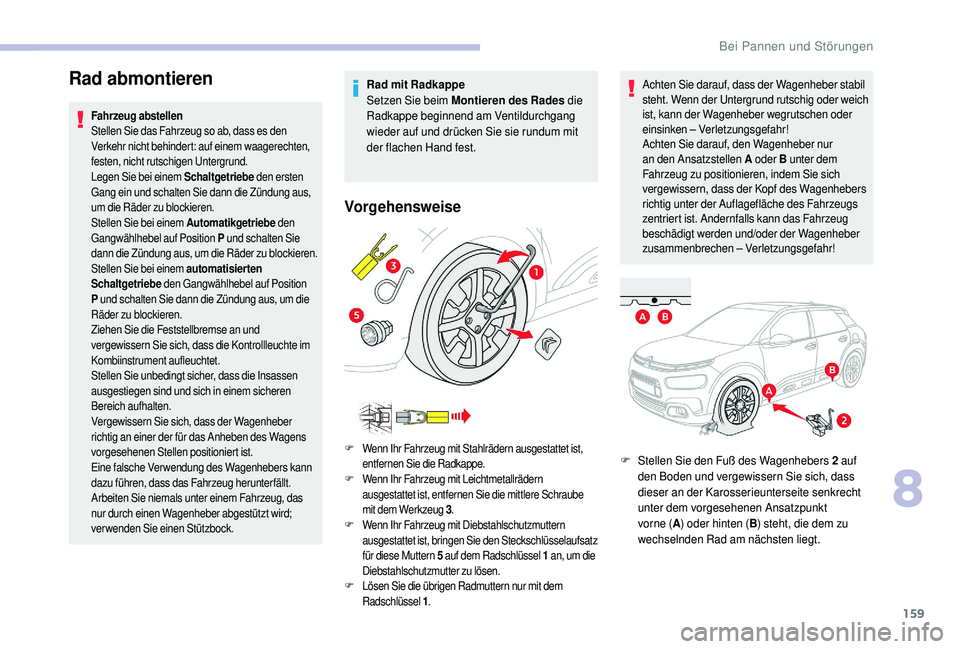

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es den
Verkehr nicht behindert: auf einem waagerechten,
festen, nicht rutschigen Untergrund.
Legen Sie bei einem Schaltgetriebe den ersten
Gang ein und schalten Sie dann die Zündung aus,
um die Räder zu blockieren.
Stellen Sie bei einem Automatikgetriebe den
Gangwählhebel auf Position P und schalten Sie
dann die Zündung aus, um die Räder zu blockieren.
Stellen Sie bei einem automatisierten
Schaltgetriebe den Gangwählhebel auf Position
P und schalten Sie dann die Zündung aus, um die
Räder zu blockieren.
Ziehen Sie die Feststellbremse an und
vergewissern Sie sich, dass die Kontrollleuchte im
Kombiinstrument aufleuchtet.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Vergewissern Sie sich, dass der Wagenheber
richtig an einer der für das Anheben des Wagens
vorgesehenen Stellen positioniert ist.
Eine falsche Verwendung des Wagenhebers kann
dazu führen, dass das Fahrzeug herunterfällt.
Arbeiten Sie niemals unter einem Fahrzeug, das
nur durch einen Wagenheber abgestützt wird;
verwenden Sie einen Stützbock.
Rad mit Radkappe
Setzen Sie beim Montieren des Rades die
Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit
der flachen Hand fest.
Vorgehensweise
F Wenn Ihr Fahrzeug mit Stahlrädern ausgestattet ist, entfernen Sie die Radkappe.
F
W
enn Ihr Fahrzeug mit Leichtmetallrädern
ausgestattet ist, entfernen Sie die mittlere Schraube
mit dem Werkzeug 3 .
F
W
enn Ihr Fahrzeug mit Diebstahlschutzmuttern
ausgestattet ist, bringen Sie den Steckschlüsselaufsatz
für diese Muttern 5 auf dem Radschlüssel 1 an, um die
Diebstahlschutzmutter zu lösen.
F
L
ösen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1.
Achten Sie darauf, dass der Wagenheber stabil
steht. Wenn der Untergrund rutschig oder weich
ist, kann der Wagenheber wegrutschen oder
einsinken – Verletzungsgefahr!
Achten Sie darauf, den Wagenheber nur
an den Ansatzstellen A oder B unter dem
Fahrzeug zu positionieren, indem Sie sich
vergewissern, dass der Kopf des Wagenhebers
richtig unter der Auflagefläche des Fahrzeugs
zentriert ist. Andernfalls kann das Fahrzeug
beschädigt werden und/oder der Wagenheber
zusammenbrechen – Verletzungsgefahr!
F Stellen Sie den Fuß des Wagenhebers 2 auf
den Boden und vergewissern Sie sich, dass
dieser an der Karosserieunterseite senkrecht
unter dem vorgesehenen Ansatzpunkt
vorne ( A) oder hinten ( B) steht, die dem zu
wechselnden Rad am nächsten liegt.
8
Bei Pannen und Störungen
Page 162 of 256

160

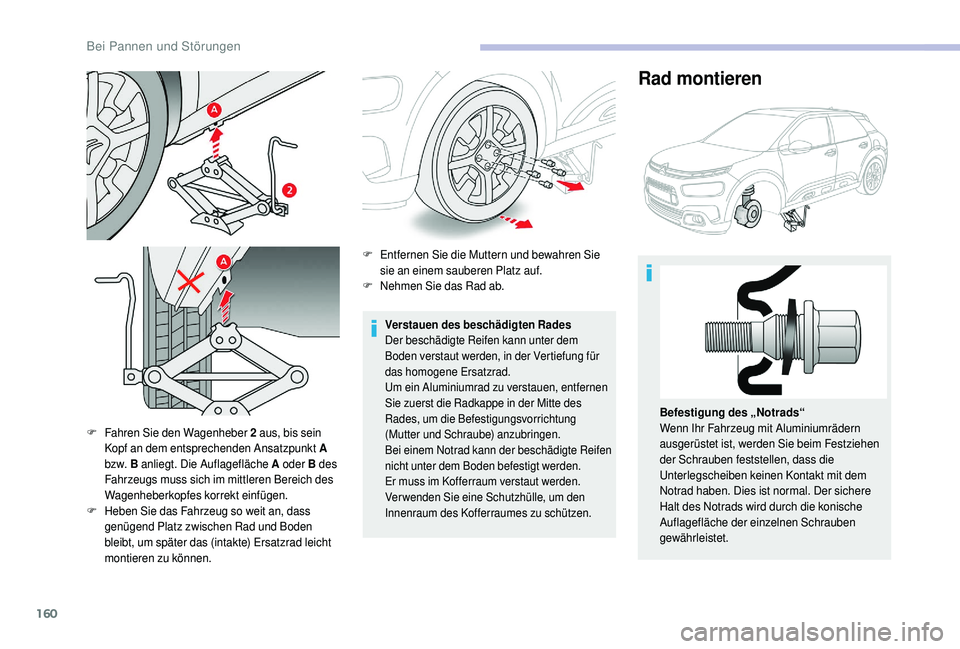

F Fahren Sie den Wagenheber 2 aus, bis sein
Kopf an dem entsprechenden Ansatzpunkt A
bz w. B anliegt. Die Auflagefläche A oder B des
Fahrzeugs muss sich im mittleren Bereich des
Wagenheberkopfes korrekt einfügen.
F
H
eben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden
bleibt, um später das (intakte) Ersatzrad leicht
montieren zu können.
Verstauen des beschädigten Rades
Der beschädigte Reifen kann unter dem
Boden verstaut werden, in der Vertiefung für
das homogene Ersatzrad.
Um ein Aluminiumrad zu verstauen, entfernen
Sie zuerst die Radkappe in der Mitte des
Rades, um die Befestigungsvorrichtung
(Mutter und Schraube) anzubringen.
Bei einem Notrad kann der beschädigte Reifen
nicht unter dem Boden befestigt werden.
Er muss im Kofferraum verstaut werden.
Verwenden Sie eine Schutzhülle, um den
Innenraum des Kofferraumes zu schützen.
Rad montieren
F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.
F
N
ehmen Sie das Rad ab.
Befestigung des „Notrads“
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Notrad haben. Dies ist normal. Der sichere
Halt des Notrads wird durch die konische
Auflagefläche der einzelnen Schrauben
gewährleistet.
Bei Pannen und Störungen
Page 163 of 256

161

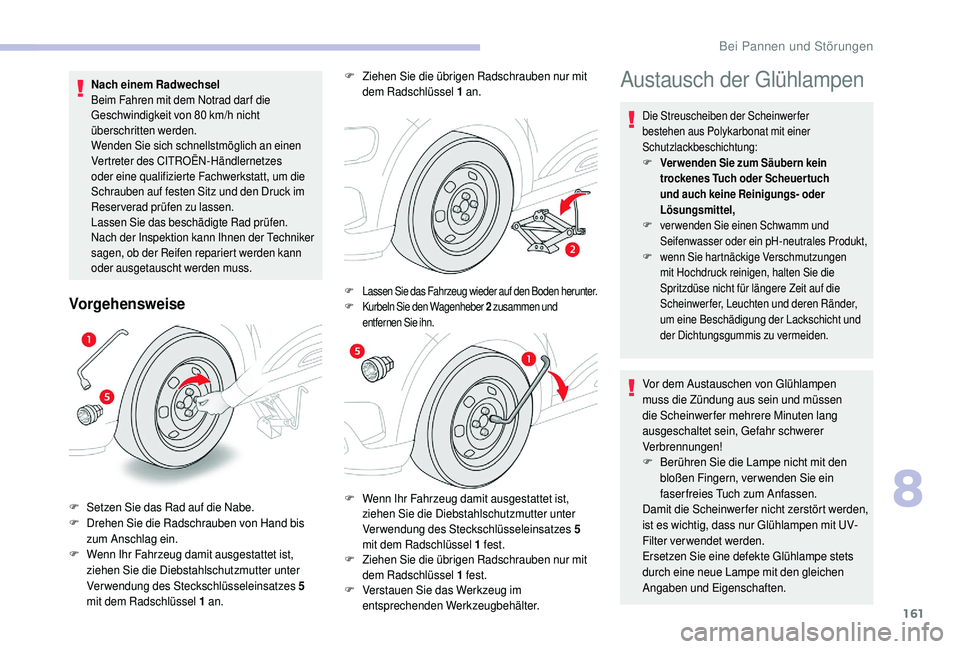

Nach einem Radwechsel
Beim Fahren mit dem Notrad dar f die
Geschwindigkeit von 80 km/h nicht
überschritten werden.
Wenden Sie sich schnellstmöglich an einen
Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Fachwerkstatt, um die
Schrauben auf festen Sitz und den Druck im
Reserverad prüfen zu lassen.
Lassen Sie das beschädigte Rad prüfen.
Nach der Inspektion kann Ihnen der Techniker
sagen, ob der Reifen repariert werden kann
oder ausgetauscht werden muss.
Vorgehensweise
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 5
mit dem Radschlüssel 1 fest.
F
Z
iehen Sie die übrigen Radschrauben nur mit
dem Radschlüssel 1 fest.
F
V
erstauen Sie das Werkzeug im
entsprechenden Werkzeugbehälter.
F S
etzen Sie das Rad auf die Nabe.
F
D
rehen Sie die Radschrauben von Hand bis
zum Anschlag ein.
F
W
enn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 5
mit dem Radschlüssel 1 an. F
Z
iehen Sie die übrigen Radschrauben nur mit
dem Radschlüssel 1 an.
F Lassen Sie das Fahrzeug wieder auf den Boden herunter.
F K
urbeln Sie den Wagenheber 2 zusammen und
entfernen Sie ihn.
Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
V
erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F
v
erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales Produkt,
F
w
enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
muss die Zündung aus sein und müssen
die Scheinwerfer mehrere Minuten lang
ausgeschaltet sein, Gefahr schwerer
Verbrennungen!
F
B
erühren Sie die Lampe nicht mit den
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwerfer nicht zerstört werden,
ist es wichtig, dass nur Glühlampen mit UV-
Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
8
Bei Pannen und Störungen
Page 164 of 256

162

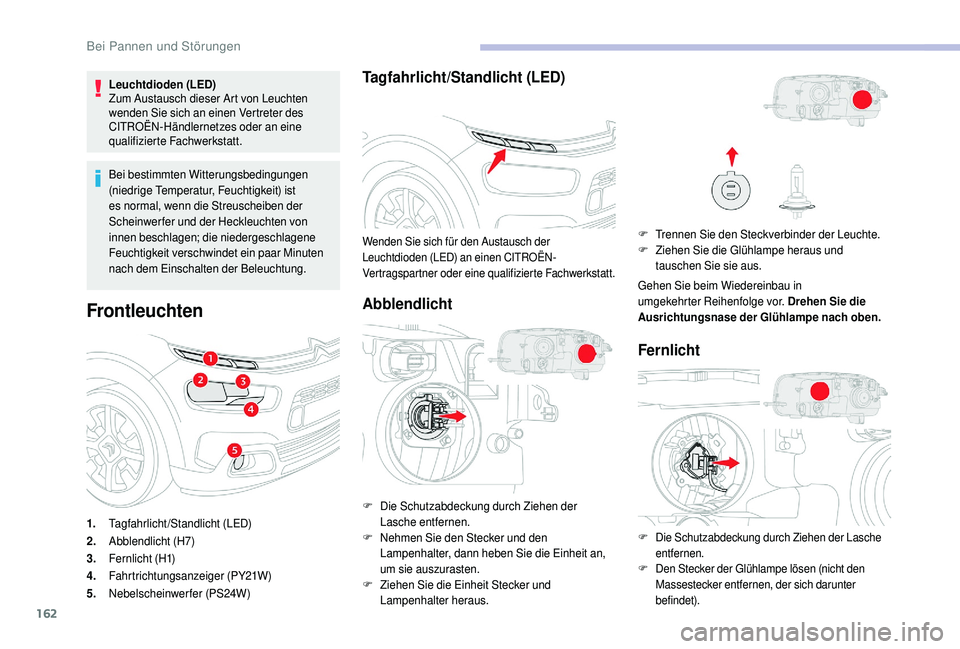

Leuchtdioden (LED)
Zum Austausch dieser Art von Leuchten
wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Frontleuchten
1.Tagfahrlicht/Standlicht (LED)
2. Abblendlicht (H7)
3. Fe r n l i c h t ( H1)
4. Fahrtrichtungsanzeiger (PY21W)
5. Nebelscheinwerfer (PS24W)
Tagfahrlicht/Standlicht (LED)
Abblendlicht
Wenden Sie sich für den Austausch der
Leuchtdioden (LED) an einen CITROËN-
Vertragspartner oder eine qualifizierte Fachwerkstatt.
F Die Schutzabdeckung durch Ziehen der
Lasche entfernen.
F
N
ehmen Sie den Stecker und den
Lampenhalter, dann heben Sie die Einheit an,
um sie auszurasten.
F
Z
iehen Sie die Einheit Stecker und
Lampenhalter heraus. F
T
rennen Sie den Steckverbinder der Leuchte.
F
Z
iehen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor. Drehen Sie die
Ausrichtungsnase der Glühlampe nach oben.
Fernlicht
F Die Schutzabdeckung durch Ziehen der Lasche entfernen.
F
D
en Stecker der Glühlampe lösen (nicht den
Massestecker entfernen, der sich darunter
bef indet).
Bei Pannen und Störungen
Page 165 of 256

163
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.

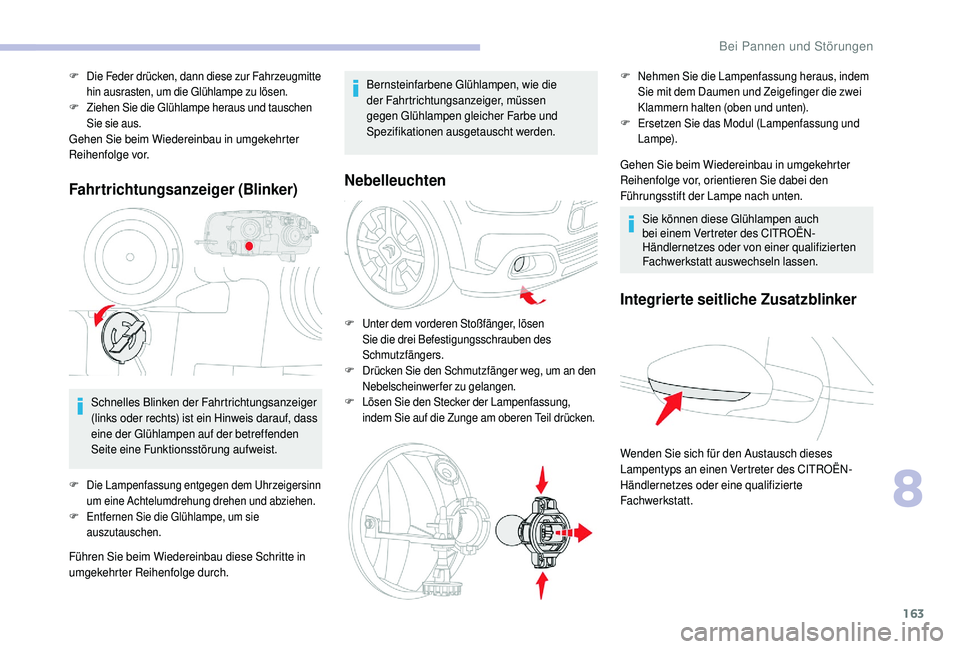

Fahrtrichtungsanzeiger (Blinker)
Schnelles Blinken der Fahrtrichtungsanzeiger
(links oder rechts) ist ein Hinweis darauf, dass
eine der Glühlampen auf der betreffenden
Seite eine Funktionsstörung aufweist.
F Die Lampenfassung entgegen dem Uhrzeigersinn um eine Achtelumdrehung drehen und abziehen.
F
E
ntfernen Sie die Glühlampe, um sie
auszutauschen.
Führen Sie beim Wiedereinbau diese Schritte in
umgekehrter Reihenfolge durch. Bernsteinfarbene Glühlampen, wie die
der Fahrtrichtungsanzeiger, müssen
gegen Glühlampen gleicher Farbe und
Spezifikationen ausgetauscht werden.
Nebelleuchten
F Unter dem vorderen Stoßfänger, lösen
Sie die drei Befestigungsschrauben des
Schmutzfängers.
F
D
rücken Sie den Schmutzfänger weg, um an den
Nebelscheinwerfer zu gelangen.
F
L
ösen Sie den Stecker der Lampenfassung,
indem Sie auf die Zunge am oberen Teil drücken.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach unten.
F Die Feder drücken, dann diese zur Fahrzeugmitte hin ausrasten, um die Glühlampe zu lösen.
F
Z
iehen Sie die Glühlampe heraus und tauschen
Sie sie aus.
Sie können diese Glühlampen auch
bei einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt auswechseln lassen.
Integrierte seitliche Zusatzblinker
Wenden Sie sich für den Austausch dieses
Lampentyps an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt.
F Nehmen Sie die Lampenfassung heraus, indem Sie mit dem Daumen und Zeigefinger die zwei
Klammern halten (oben und unten).
F
E
rsetzen Sie das Modul (Lampenfassung und
L a m p e).
8
Bei Pannen und Störungen
Page 166 of 256

164

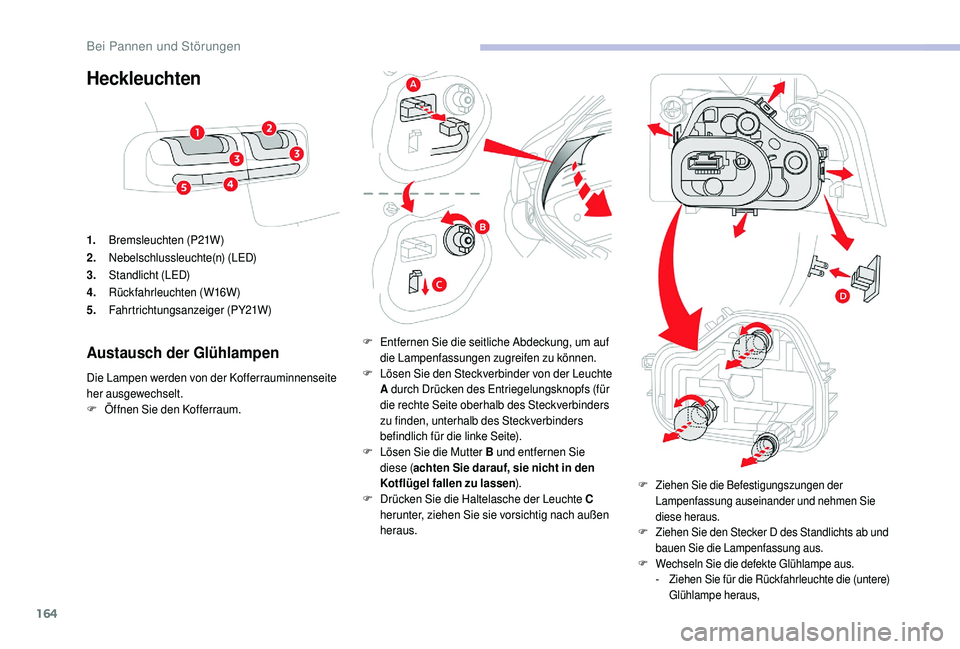

Heckleuchten
1.Bremsleuchten (P21W)
2. Nebelschlussleuchte(n) (LED)
3. Standlicht (LED)
4. Rückfahrleuchten (W16W)
5. Fahrtrichtungsanzeiger (PY21W)
Austausch der Glühlampen
Die Lampen werden von der Kofferrauminnenseite
her ausgewechselt.
F
Ö
ffnen Sie den Kofferraum. F
E
ntfernen Sie die seitliche Abdeckung, um auf
die Lampenfassungen zugreifen zu können.
F L ösen Sie den Steckverbinder von der Leuchte
A durch Drücken des Entriegelungsknopfs (für
die rechte Seite oberhalb des Steckverbinders
zu finden, unterhalb des Steckverbinders
befindlich für die linke Seite).
F
L
ösen Sie die Mutter B und entfernen Sie
diese ( achten Sie darauf, sie nicht in den
Kotflügel fallen zu lassen ).
F
D
rücken Sie die Haltelasche der Leuchte C
herunter, ziehen Sie sie vorsichtig nach außen
heraus.
F Ziehen Sie die Befestigungszungen der Lampenfassung auseinander und nehmen Sie
diese heraus.
F
Z
iehen Sie den Stecker D des Standlichts ab und
bauen Sie die Lampenfassung aus.
F
W
echseln Sie die defekte Glühlampe aus.
-
Z
iehen Sie für die Rückfahrleuchte die (untere)
Glühlampe heraus,
Bei Pannen und Störungen
Page 167 of 256

165

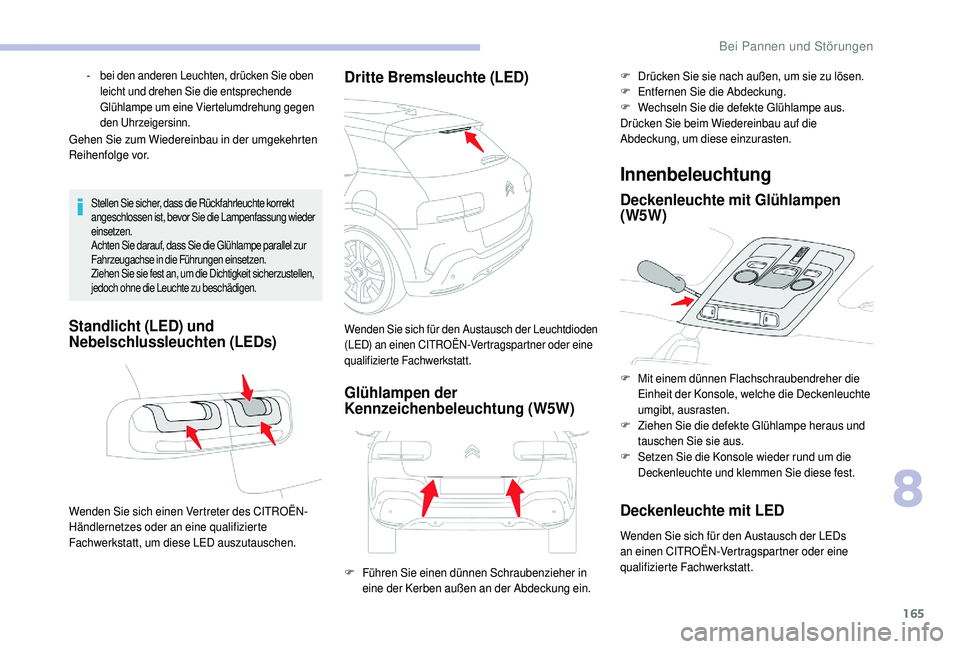

Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
Stellen Sie sicher, dass die Rückfahrleuchte korrekt
angeschlossen ist, bevor Sie die Lampenfassung wieder
einsetzen.
Achten Sie darauf, dass Sie die Glühlampe parallel zur
Fahrzeugachse in die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit sicherzustellen,
jedoch ohne die Leuchte zu beschädigen.
Standlicht (LED) und
Nebelschlussleuchten (LEDs)
Wenden Sie sich einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um diese LED auszutauschen.
Dritte Bremsleuchte (LED)
Wenden Sie sich für den Austausch der Leuchtdioden
(LED) an einen CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt.
Glühlampen der
Kennzeichenbeleuchtung (W5W)
Innenbeleuchtung
Deckenleuchte mit Glühlampen
(W5W)
F Mit einem dünnen Flachschraubendreher die Einheit der Konsole, welche die Deckenleuchte
umgibt, ausrasten.
F
Z
iehen Sie die defekte Glühlampe heraus und
tauschen Sie sie aus.
F
S
etzen Sie die Konsole wieder rund um die
Deckenleuchte und klemmen Sie diese fest.
Deckenleuchte mit LED
Wenden Sie sich für den Austausch der LEDs
an einen CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt.
- bei den anderen Leuchten, drücken Sie oben leicht und drehen Sie die entsprechende
Glühlampe um eine Viertelumdrehung gegen
den Uhrzeigersinn.
F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung ein. F
D
rücken Sie sie nach außen, um sie zu lösen.
F
E
ntfernen Sie die Abdeckung.
F
W
echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
8
Bei Pannen und Störungen
Page 168 of 256

166

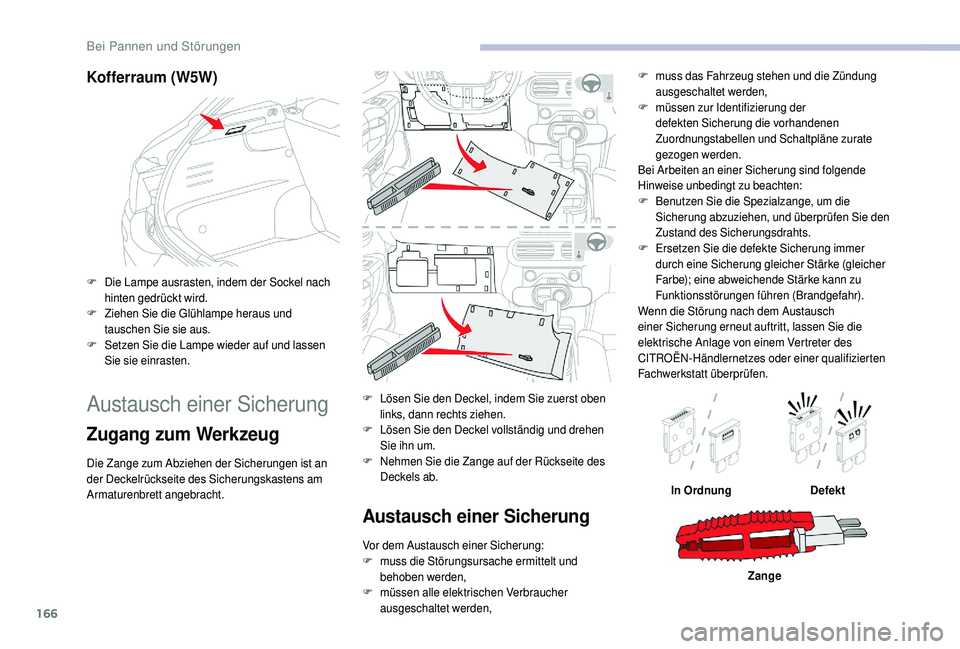

Kofferraum (W5W)
F Die Lampe ausrasten, indem der Sockel nach hinten gedrückt wird.
F
Z
iehen Sie die Glühlampe heraus und
tauschen Sie sie aus.
F
S
etzen Sie die Lampe wieder auf und lassen
Sie sie einrasten.
Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen ist an
der Deckelrückseite des Sicherungskastens am
Armaturenbrett angebracht. F
L
ösen Sie den Deckel, indem Sie zuerst oben
links, dann rechts ziehen.
F
L
ösen Sie den Deckel vollständig und drehen
Sie ihn um.
F N ehmen Sie die Zange auf der Rückseite des
Deckels ab.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und
behoben werden,
F
m
üssen alle elektrischen Verbraucher
ausgeschaltet werden, Bei Arbeiten an einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
F
B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
F
E
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen (Brandgefahr).
Wenn die Störung nach dem Austausch
einer Sicherung erneut auftritt, lassen Sie die
elektrische Anlage von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen. F
m
uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F
m
üssen zur Identifizierung der
defekten Sicherung die vorhandenen
Zuordnungstabellen und Schaltpläne zurate
gezogen werden.
In Ordnung Defekt
Zange
Bei Pannen und Störungen
Page 169 of 256

167

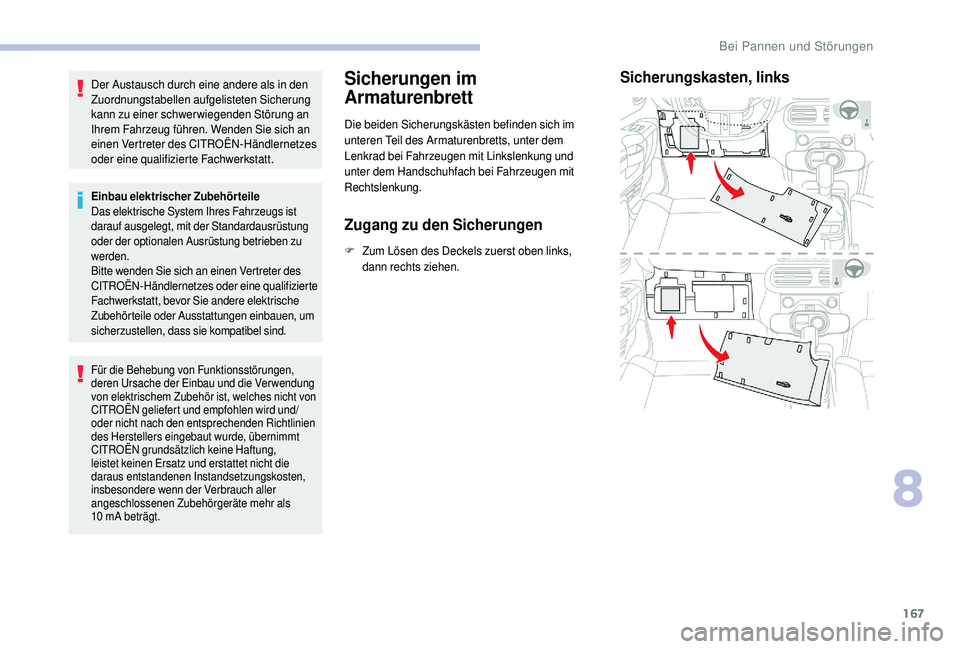

Der Austausch durch eine andere als in den
Zuordnungstabellen aufgelisteten Sicherung
kann zu einer schwerwiegenden Störung an
Ihrem Fahrzeug führen. Wenden Sie sich an
einen Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Einbau elektrischer Zubehörteile
Das elektrische System Ihres Fahrzeugs ist
darauf ausgelegt, mit der Standardausrüstung
oder der optionalen Ausrüstung betrieben zu
werden.
Bitte wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt, bevor Sie andere elektrische
Zubehörteile oder Ausstattungen einbauen, um
sicherzustellen, dass sie kompatibel sind.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
CITROËN geliefert und empfohlen wird und/
oder nicht nach den entsprechenden Richtlinien
des Herstellers eingebaut wurde, übernimmt
CITROËN grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10 mA beträgt.
Sicherungen im
Armaturenbrett
Die beiden Sicherungskästen befinden sich im
unteren Teil des Armaturenbretts, unter dem
Lenkrad bei Fahrzeugen mit Linkslenkung und
unter dem Handschuhfach bei Fahrzeugen mit
Rechtslenkung.
Zugang zu den Sicherungen
F Zum Lösen des Deckels zuerst oben links,
dann rechts ziehen.
Sicherungskasten, links
8
Bei Pannen und Störungen
Page 170 of 256

168
SicherungN r. Amperezahl
(A) Abgesicherter Stromkreis
F1 10Einstellung der elektrischen Außenspiegel
F4 15Hupe
F6 20Front- und Heckscheibenwaschanlage
F8 20Heckscheibenwischer
F10 30Schlösser
F27 5Alarmanlage (Vorbereitung)
F29 20Touchscreen
F31 15Radio
F32 1512V-Anschluss
F35 5Scheinwerfer-Leuchtweitenverstellung, Grip Control
F36 5Deckenleuchte, Leselampe
Bei Pannen und Störungen
