159

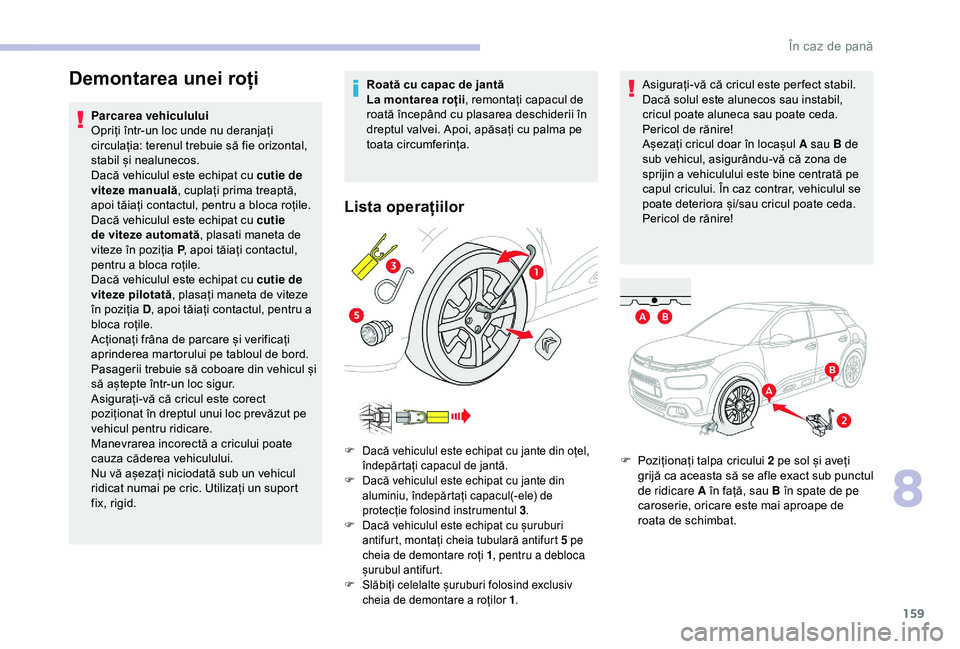

Demontarea unei roți
Parcarea vehiculului
Opriți într-un loc unde nu deranjați
circulația: terenul trebuie să fie orizontal,
stabil și nealunecos.
Dacă vehiculul este echipat cu cutie de
viteze manuală, cuplați prima treaptă,
apoi tăiați contactul, pentru a bloca roțile.
Dacă vehiculul este echipat cu cutie
de viteze automată , plasati maneta de
viteze în poziția P , apoi tăiați contactul,
pentru a bloca roțile.
Dacă vehiculul este echipat cu cutie de
viteze pilotată , plasați maneta de viteze
în poziția D , apoi tăiați contactul, pentru a
bloca roțile.
Acționați frâna de parcare și verificați
aprinderea martorului pe tabloul de bord.
Pasagerii trebuie să coboare din vehicul și
să aștepte într-un loc sigur.
Asigurați-vă că cricul este corect
poziționat în dreptul unui loc prevăzut pe
vehicul pentru ridicare.
Manevrarea incorectă a cricului poate
cauza căderea vehiculului.
Nu vă așezați niciodată sub un vehicul
ridicat numai pe cric. Utilizați un suport
fix, rigid. Roată cu capac de jantă
La montarea roții
, remontați capacul de
roată începând cu plasarea deschiderii în
dreptul valvei. Apoi, apăsați cu palma pe
toata circumferința.
Lista operațiilor
F Dacă vehiculul este echipat cu jante din oțel, îndepărtați capacul de jantă.
F

D
acă vehiculul este echipat cu jante din
aluminiu, îndepărtați capacul(-ele) de
protecție folosind instrumentul 3 .
F

D
acă vehiculul este echipat cu șuruburi
antifurt, montați cheia tubulară antifurt 5 pe
cheia de demontare roți 1 , pentru a debloca
șurubul antifurt.
F

S
lăbiți celelalte șuruburi folosind exclusiv
cheia de demontare a roților 1 .
Asigurați-vă că cricul este per fect stabil.
Dacă solul este alunecos sau instabil,
cricul poate aluneca sau poate ceda.
Pericol de rănire!
Așezați cricul doar în locașul A sau B de
sub vehicul, asigurându-vă că zona de
sprijin a vehiculului este bine centrată pe
capul cricului. În caz contrar, vehiculul se
poate deteriora și/sau cricul poate ceda.
Pericol de rănire!
F

P
oziționați talpa cricului 2 pe sol și aveți
grijă ca aceasta să se afle exact sub punctul
de ridicare A în față, sau B în spate de pe
caroserie, oricare este mai aproape de
roata de schimbat.
8
În caz de pană

160

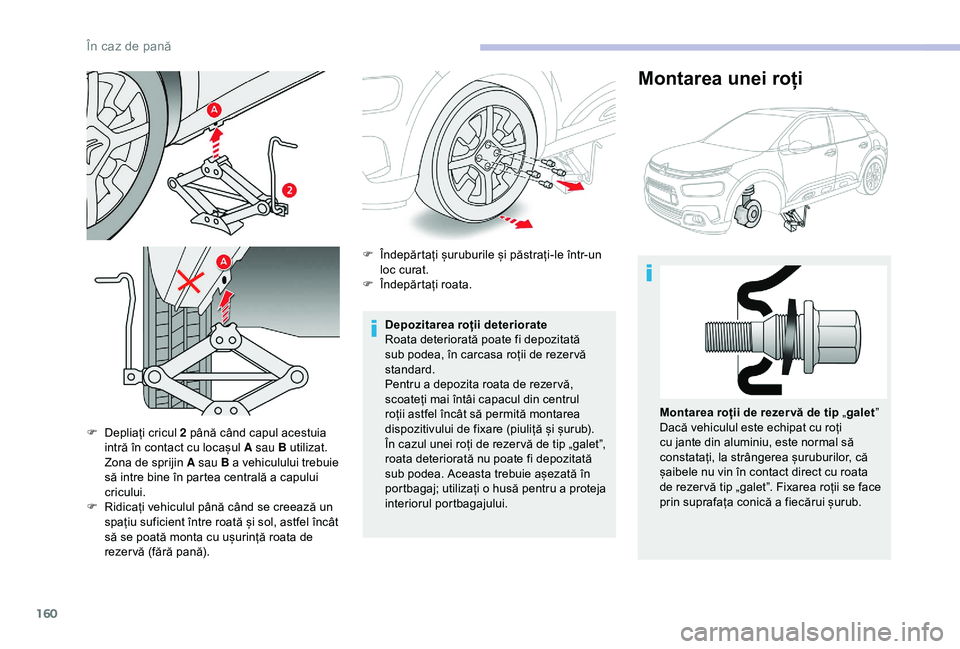

F Depliați cricul 2 până când capul acestuia intră în contact cu locașul A sau B utilizat.
Zona de sprijin A sau B a vehiculului trebuie
să intre bine în partea centrală a capului
cricului.
F

R
idicați vehiculul până când se creează un
spațiu suficient între roată și sol, astfel încât
să se poată monta cu ușurință roata de
rezer vă (fără pană). Depozitarea roții deteriorate
Roata deteriorată poate fi depozitată
sub podea, în carcasa roții de rezer vă
standard.
Pentru a depozita roata de rezer vă,
scoateți mai întâi capacul din centrul
roții astfel încât să permită montarea
dispozitivului de fixare (piuliță și șurub).
În cazul unei roți de rezer vă de tip „galet”,
roata deteriorată nu poate fi depozitată
sub podea. Aceasta trebuie așezată în
portbagaj; utilizați o husă pentru a proteja
interiorul portbagajului.
Montarea unei roți
F Îndepărtați șuruburile și păstrați-le într-un
loc curat.
F

Î
ndepărtați roata.
Montarea roții de rezer vă de tip „galet”
Dacă vehiculul este echipat cu roți
cu jante din aluminiu, este normal să
constatați, la strângerea șuruburilor, că
șaibele nu vin în contact direct cu roata
de rezer vă tip „galet”. Fixarea roții se face
prin suprafața conică a fiecărui șurub.

161
După înlocuirea unei roți
Dacă rulați cu roată de rezer vă de tip
„galet”, nu depășiți viteza de 80 km/h.
Mergeți de urgență la un dealer CITROËN
sau un Ser vice autorizat pentru a verifica
presiunea din roata de rezer vă și dacă
prezoanele sunt bine strânse.
Verificați pneul cu pană. După
diagnosticare, tehnicianul vă va informa
dacă pneul poate fi reparat sau trebuie
înlocuit.
Lista operațiilor
F Dacă vehiculul este echipat astfel, strângeți până la blocare șurubul antifurt folosind cheia pentru
demontarea roților 1 , echipată cu adaptorul antifurt 5 .
F

S
trângeți până la blocare celelalte șuruburi folosind
exclusiv cheia pentru demontarea roților 1 .
F

D
epozitați sculele în caseta de scule.F Așezați roata pe butuc.
F Î nșurubați până la capăt șuruburile, cu mâna.
F

D
acă vehiculul este echipat astfel, strângeți
provizoriu șurubul antifurt cu cheia pentru
demontarea roților 1 , echipată cu adaptorul
antifurt 5 . F

S
trângeți provizoriu celelalte șuruburi, numai
cu cheia pentru demontarea roților 1 .
F Coborâți complet vehiculul pe sol.
F
P liați cricul 2 și îndepărtați-l.
Înlocuirea unui bec
Proiectoarele sunt dotate cu geamuri din
policarbonat, acoperite cu lac de protecție:
F

n
u le curățați cu lavete uscate sau
abrazive, nici cu produse pe bază
de detergenți sau solvenți,
F

u
tilizați un burete și soluție de apă cu
săpun sau un produs cu pH neutru,
F

u
tilizând sistemul de spălare de
înaltă presiune pentru a curăța petele
persistente, nu îndreptați mult timp
pistolul spre proiectoare, farurilor sau
contururilor acestora pentru a evita
deteriorarea lacului de protecție și a
garniturii de etanșare.
Becul se schimbă după tăierea
contactului, dacă farul este stins de mai
multe minute. Pericol de arsuri grave!
F

N
u atingeți direct becul: utilizați lavete
fără scame.
Este absolut necesară utilizarea exclusivă
a lămpilor anti-ultraviolet (UV), pentru a nu
deteriora proiectorul.
Înlocuiți întotdeauna un bec defect cu
altul nou de același tip și cu aceleași
caracteristici.
8
În caz de pană

162

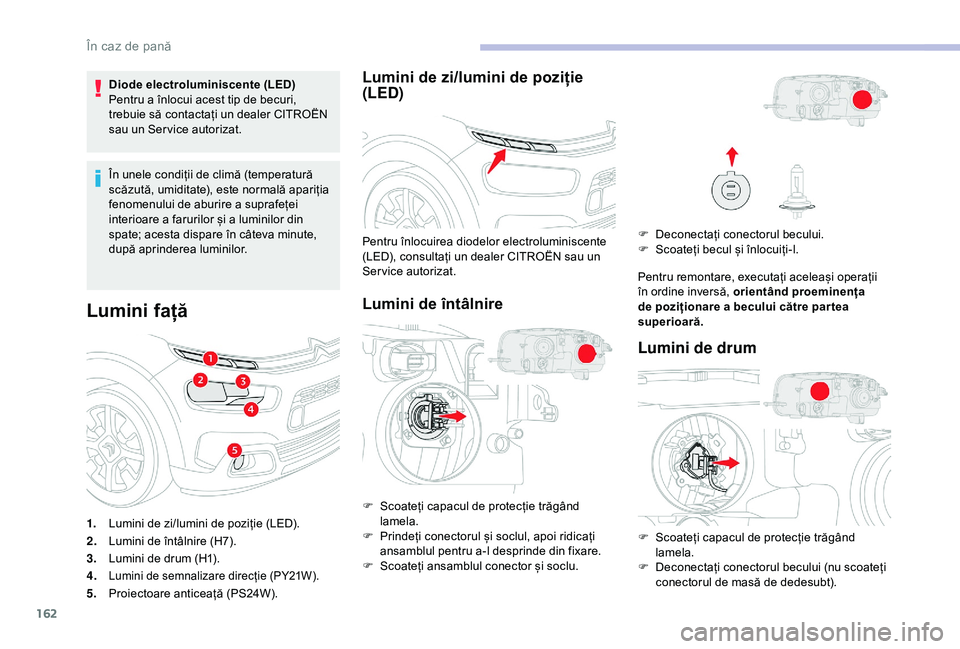

Diode electroluminiscente (LED)
Pentru a înlocui acest tip de becuri,
trebuie să contactați un dealer CITROËN
sau un Ser vice autorizat.
În unele condiții de climă (temperatură
scăzută, umiditate), este normală apariția
fenomenului de aburire a suprafeței
interioare a farurilor și a luminilor din
spate; acesta dispare în câteva minute,
după aprinderea luminilor.
Lumini față
1.Lumini de zi/lumini de poziție (LED).
2. Lumini de întâlnire (H7).
3. Lumini de drum (H1).
4.
Lumini de semnalizare direcție (PY21W).
5. Proiectoare anticeață (PS24W).
Lumini de zi/lumini de poziție
(LED)
Lumini de întâlnire
Pentru înlocuirea diodelor electroluminiscente
(LED), consultați un dealer CITROËN sau un
Ser vice autorizat.
F

S
coateți capacul de protecție trăgând
lamela.
F

P
rindeți conectorul și soclul, apoi ridicați
ansamblul pentru a-l desprinde din fixare.
F

S
coateți ansamblul conector și soclu. F
D econectați conectorul becului.
F S coateți becul și înlocuiți-l.
Pentru remontare, executați aceleași operații
în ordine inversă, orientând proeminența
de poziționare a becului către par tea
superioară.
Lumini de drum
F Scoateți capacul de protecție trăgând lamela.
F

D
econectați conectorul becului (nu scoateți
conectorul de masă de dedesubt).
În caz de pană

163
Pentru remontare, executați aceste operații în
ordine inversă.

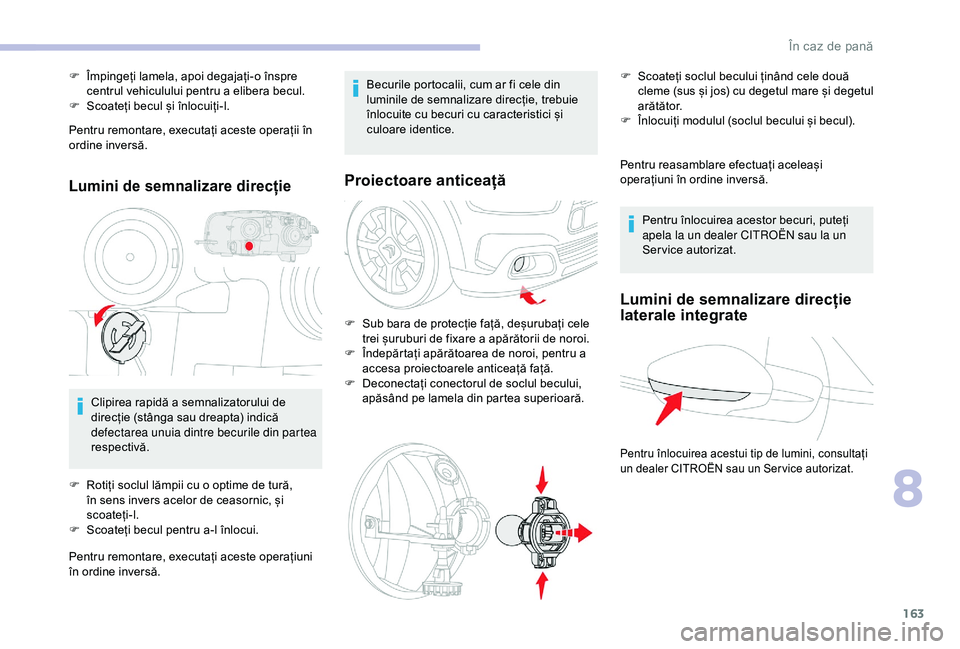

Lumini de semnalizare direcție
Clipirea rapidă a semnalizatorului de
direcție (stânga sau dreapta) indică
defectarea unuia dintre becurile din partea
respectivă.
F

R
otiți soclul lămpii cu o optime de tură,
în sens invers acelor de ceasornic, și
scoateți-l.
F

S
coateți becul pentru a-l înlocui.
Pentru remontare, executați aceste operațiuni
în ordine inversă. Becurile portocalii, cum ar fi cele din
luminile de semnalizare direcție, trebuie
înlocuite cu becuri cu caracteristici și
culoare identice.
Proiectoare anticeață
F Sub bara de protecție față, deșurubați cele
trei șuruburi de fixare a apărătorii de noroi.
F

Î
ndepărtați apărătoarea de noroi, pentru a
accesa proiectoarele anticeață față.
F

D
econectați conectorul de soclul becului,
apăsând pe lamela din partea superioară. Pentru reasamblare efectuați aceleași
operațiuni în ordine inversă.
F

Î

mpingeți lamela, apoi degajați-o înspre
centrul vehiculului pentru a elibera becul.
F

S

coateți becul și înlocuiți-l.
Pentru înlocuirea acestor becuri, puteți
apela la un dealer CITROËN sau la un
Ser vice autorizat.
Lumini de semnalizare direcție
laterale integrate
Pentru înlocuirea acestui tip de lumini, consultați
un dealer CITROËN sau un Ser vice autorizat.
F Scoateți soclul becului ținând cele două cleme (sus și jos) cu degetul mare și degetul
arătător.
F

Î
nlocuiți modulul (soclul becului și becul).
8
În caz de pană

164

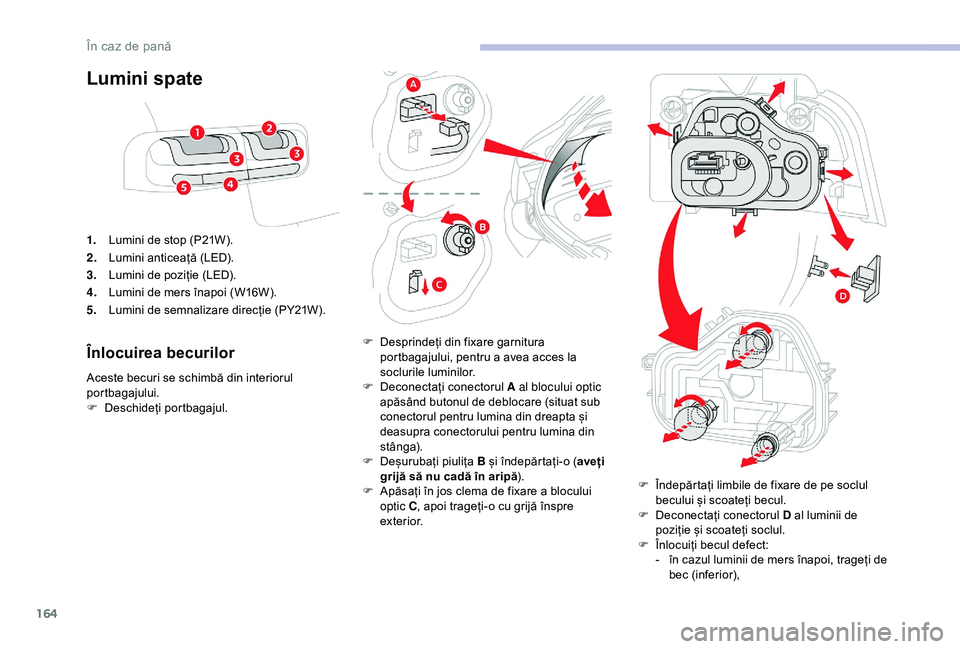

Lumini spate
1.Lumini de stop (P21W).
2. Lumini anticeață (LED).
3. Lumini de poziție (LED).
4. Lumini de mers înapoi (W16W).
5. Lumini de semnalizare direcție (PY21W).
Înlocuirea becurilor
Aceste becuri se schimbă din interiorul
portbagajului.
F

D
eschideți portbagajul. F

D
esprindeți din fixare garnitura
portbagajului, pentru a avea acces la
soclurile luminilor.
F D econectați conectorul A al blocului optic
apăsând butonul de deblocare (situat sub
conectorul pentru lumina din dreapta și
deasupra conectorului pentru lumina din
stânga).
F

D
eșurubați piulița B și îndepărtați-o (aveți
grijă să nu cadă în aripă ).
F

A
păsați în jos clema de fixare a blocului
optic C , apoi trageți-o cu grijă înspre
exterior. F

Î
ndepărtați limbile de fixare de pe soclul
becului și scoateți becul.
F

D
econectați conectorul D al luminii de
poziție și scoateți soclul.
F

Î
nlocuiți becul defect:
-

în c
azul luminii de mers înapoi, trageți de
bec (inferior),
În caz de pană

165
Pentru reasamblare, efectuați aceleași operații
în ordine inversă.
Înainte de a reintroduce soclul becului, verificați dacă
lumina de mers înapoi este branșată în mod corect.
Poziționați cu atenție blocul optic în ghidajele sale,
pentru a fi corect fixat în raport cu vehiculul.
Strângeți fără să for țați, pentru a asigura
etanșeitatea, dar fără a deteriora blocul optic.

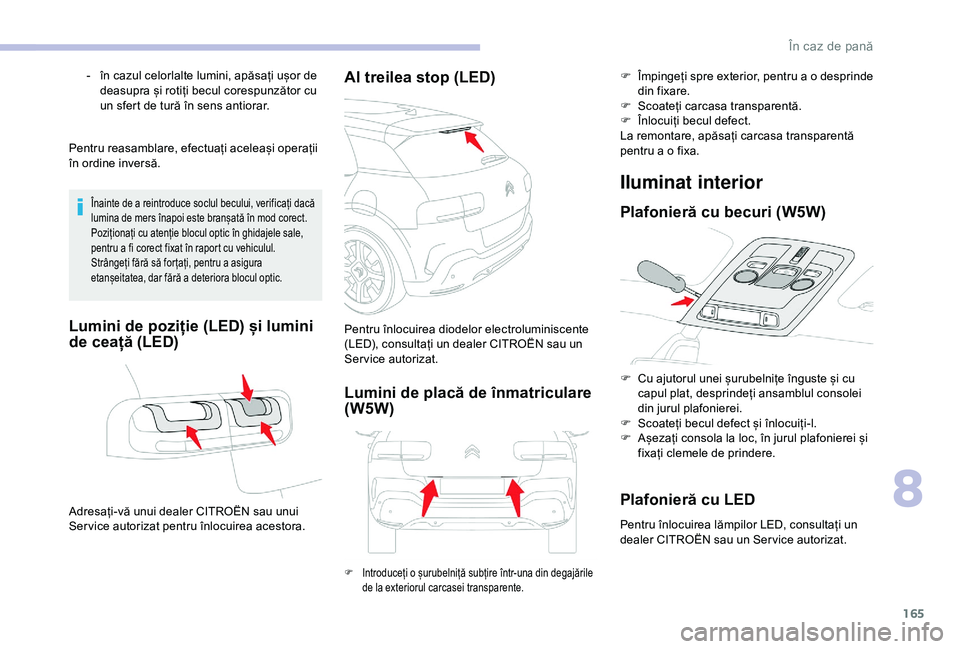

Lumini de poziție (LED) și lumini
de ceață (LED)
Adresați-vă unui dealer CITROËN sau unui
Ser vice autorizat pentru înlocuirea acestora.
Al treilea stop (LED)
Pentru înlocuirea diodelor electroluminiscente
(LED), consultați un dealer CITROËN sau un
Ser vice autorizat.
Lumini de placă de înmatriculare
(W5W)
Iluminat interior
Plafonieră cu becuri (W5W)
F Cu ajutorul unei șurubelnițe înguste și cu capul plat, desprindeți ansamblul consolei
din jurul plafonierei.
F

S
coateți becul defect și înlocuiți-l.
F

A
șezați consola la loc, în jurul plafonierei și
fixați clemele de prindere.
Plafonieră cu LED
Pentru înlocuirea lămpilor LED, consultați un
dealer CITROËN sau un Ser vice autorizat.
-

în c

azul celorlalte lumini, apăsați ușor de
deasupra și rotiți becul corespunzător cu
un sfert de tură în sens antiorar.
F Introduceți o șurubelniță subțire într-una din degajările de la exteriorul carcasei transparente.
F Împingeți spre exterior, pentru a o desprinde din fixare.
F

S
coateți carcasa transparentă.
F

Î
nlocuiți becul defect.
La remontare, apăsați carcasa transparentă
pentru a o fixa.
8
În caz de pană

166

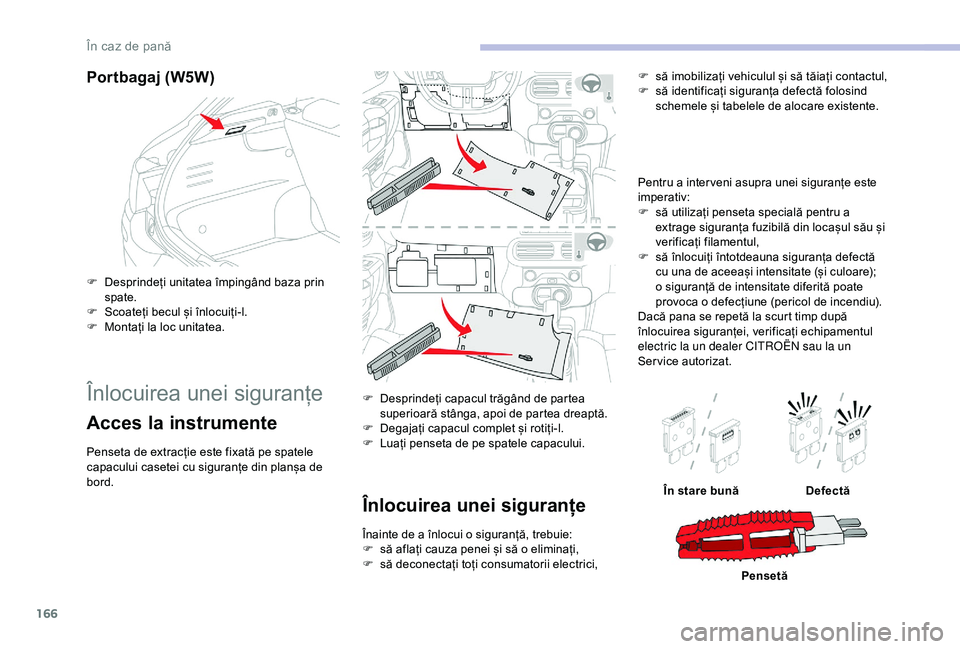

Portbagaj (W5W)
F Desprindeți unitatea împingând baza prin spate.
F

S
coateți becul și înlocuiți-l.
F

M
ontați la loc unitatea.
Înlocuirea unei siguranțe
Acces la instrumente
Penseta de extracție este fixată pe spatele
capacului casetei cu siguranțe din planșa de
bord. F

D
esprindeți capacul trăgând de partea
superioară stânga, apoi de partea dreaptă.
F
D
egajați capacul complet și rotiți-l.
F L uați penseta de pe spatele capacului.
Înlocuirea unei siguranțe
Înainte de a înlocui o siguranță, trebuie:
F
s ă aflați cauza penei și să o eliminați,
F

s
ă deconectați toți consumatorii electrici, Pentru a inter veni asupra unei siguranțe este
imperativ:
F

s
ă utilizați penseta specială pentru a
extrage siguranța fuzibilă din locașul său și
verificați filamentul,
F
s
ă înlocuiți întotdeauna siguranța defectă
cu una de aceeași intensitate (și culoare);
o siguranță de intensitate diferită poate
provoca o defecțiune (pericol de incendiu).
Dacă pana se repetă la scurt timp după
înlocuirea siguranței, verificați echipamentul
electric la un dealer CITROËN sau la un
Ser vice autorizat. F
s
ă imobilizați vehiculul și să tăiați contactul,
F
s
ă identificați siguranța defectă folosind
schemele și tabelele de alocare existente.
În stare bună Defectă
Pensetă
În caz de pană

167

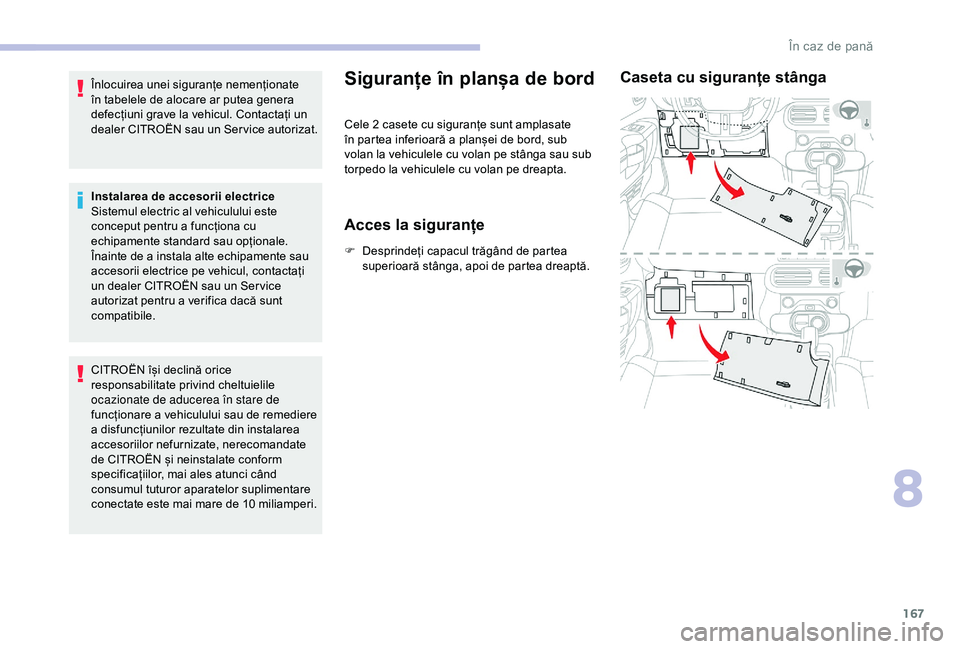

Înlocuirea unei siguranțe nemenționate
în tabelele de alocare ar putea genera
defecțiuni grave la vehicul. Contactați un
dealer CITROËN sau un Ser vice autorizat.
Instalarea de accesorii electrice
Sistemul electric al vehiculului este
conceput pentru a funcționa cu
echipamente standard sau opționale.
Înainte de a instala alte echipamente sau
accesorii electrice pe vehicul, contactați
un dealer CITROËN sau un Ser vice
autorizat pentru a verifica dacă sunt
compatibile.
CITROËN își declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcționare a vehiculului sau de remediere
a disfuncțiunilor rezultate din instalarea
accesoriilor nefurnizate, nerecomandate
de CITROËN și neinstalate conform
specificațiilor, mai ales atunci când
consumul tuturor aparatelor suplimentare
conectate este mai mare de 10 miliamperi.Siguranțe în planșa de bord
Cele 2 casete cu siguranțe sunt amplasate
în partea inferioară a planșei de bord, sub
volan la vehiculele cu volan pe stânga sau sub
torpedo la vehiculele cu volan pe dreapta.
Acces la siguranțe
F Desprindeți capacul trăgând de partea superioară stânga, apoi de partea dreaptă.
Caseta cu siguranțe stânga
8
În caz de pană

168
Siguranțăn r. Amperaj
(A) Funcții
F1 10Retrovizoare laterale (cu reglare electrică).
F4 15Claxon.
F6 20Spălare parbriz și lunetă.
F8 20Ștergător de lunetă.
F10 30Încuietori.
F27 5Alarmă (preechipare).
F29 20Ecran tactil.
F31 15Radio.
F32 15Priză de 12 volți.
F35 5Reglare pe înălțime a farurilor, controlul tracțiunii.
F36 5Plafonieră, lumini de citire hăr ți.
În caz de pană
