79

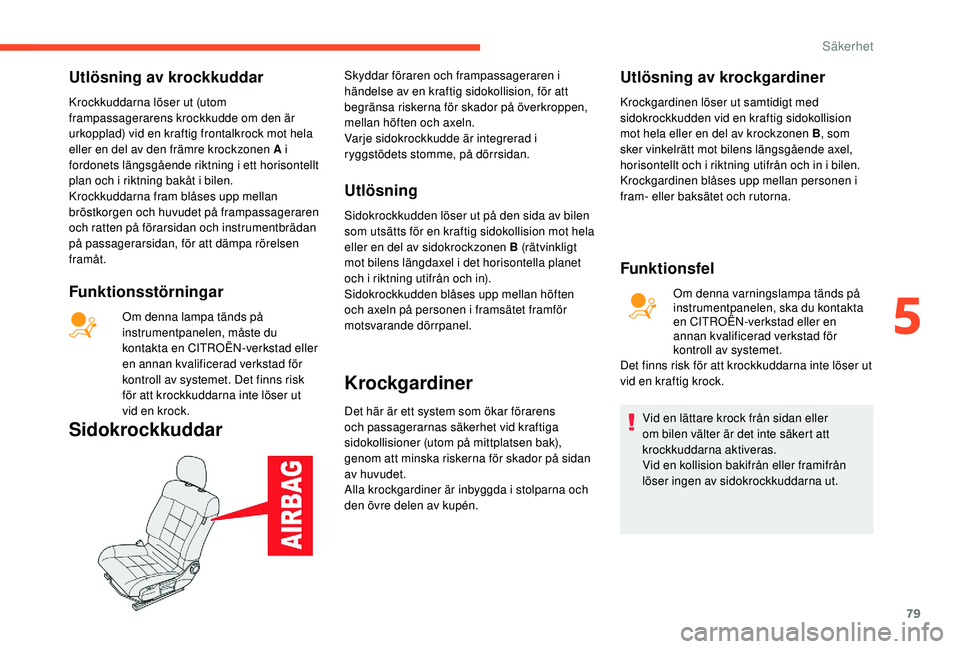

Utlösning av krockkuddar
Krockkuddarna löser ut (utom
frampassagerarens krockkudde om den är
urkopplad) vid en kraftig frontalkrock mot hela
eller en del av den främre krockzonen A i
fordonets längsgående riktning i ett horisontellt
plan och i riktning bakåt i bilen.
Krockkuddarna fram blåses upp mellan
bröstkorgen och huvudet på frampassageraren
och ratten på förarsidan och instrumentbrädan
på passagerarsidan, för att dämpa rörelsen
framåt.
Funktionsstörningar
Om denna lampa tänds på
instrumentpanelen, måste du
kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad för
kontroll av systemet. Det finns risk
för att krockkuddarna inte löser ut
vid en krock.
Sidokrockkuddar
Skyddar föraren och frampassageraren i
händelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i
ryggstödets stomme, på dörrsidan.
Utlösning
Sidokrockkudden löser ut på den sida av bilen
som utsätts för en kraftig sidokollision mot hela
eller en del av sidokrockzonen B (rätvinkligt
mot bilens längdaxel i det horisontella planet
och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan höften
och axeln på personen i framsätet framför
motsvarande dörrpanel.
Krockgardiner
Det här är ett system som ökar förarens
och passagerarnas säkerhet vid kraftiga
sidokollisioner (utom på mittplatsen bak),
genom att minska riskerna för skador på sidan
av huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.
Utlösning av krockgardiner
Krockgardinen löser ut samtidigt med
sidokrockkudden vid en kraftig sidokollision
mot hela eller en del av krockzonen B, som
sker vinkelrätt mot bilens längsgående axel,
horisontellt och i riktning utifrån och in i bilen.
Krockgardinen blåses upp mellan personen i
fram- eller baksätet och rutorna.
Funktionsfel
Om denna varningslampa tänds på
instrumentpanelen, ska du kontakta
en CITROËN-verkstad eller en
annan kvalificerad verkstad för
kontroll av systemet.
Det finns risk för att krockkuddarna inte löser ut
vid en kraftig krock.
Vid en lättare krock från sidan eller
om bilen välter är det inte säkert att
krockkuddarna aktiveras.
Vid en kollision bakifrån eller framifrån
löser ingen av sidokrockkuddarna ut.
5
Säkerhet

80

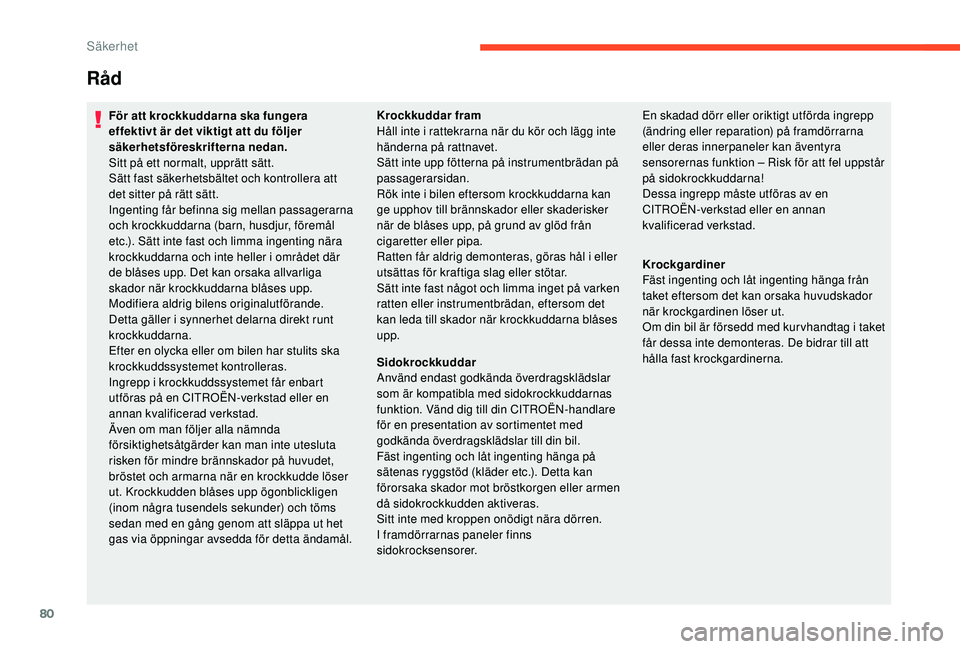

Råd
För att krockkuddarna ska fungera
effektivt är det viktigt att du följer
säkerhetsföreskrifterna nedan.
Sitt på ett normalt, upprätt sätt.
Sätt fast säkerhetsbältet och kontrollera att
det sitter på rätt sätt.
Ingenting får befinna sig mellan passagerarna
och krockkuddarna (barn, husdjur, föremål
etc.). Sätt inte fast och limma ingenting nära
krockkuddarna och inte heller i området där
de blåses upp. Det kan orsaka allvarliga
skador när krockkuddarna blåses upp.
Modifiera aldrig bilens originalutförande.
Detta gäller i synnerhet delarna direkt runt
krockkuddarna.
Efter en olycka eller om bilen har stulits ska
krockkuddssystemet kontrolleras.
Ingrepp i krockkuddssystemet får enbart
utföras på en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Även om man följer alla nämnda
försiktighetsåtgärder kan man inte utesluta
risken för mindre brännskador på huvudet,
bröstet och armarna när en krockkudde löser
ut. Krockkudden blåses upp ögonblickligen
(inom några tusendels sekunder) och töms
sedan med en gång genom att släppa ut het
gas via öppningar avsedda för detta ändamål.Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg inte
händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan på
passagerarsidan.
Rök inte i bilen eftersom krockkuddarna kan
ge upphov till brännskador eller skaderisker
när de blåses upp, på grund av glöd från
cigaretter eller pipa.
Ratten får aldrig demonteras, göras hål i eller
utsättas för kraftiga slag eller stötar.
Sätt inte fast något och limma inget på varken
ratten eller instrumentbrädan, eftersom det
kan leda till skador när krockkuddarna blåses
upp.
En skadad dörr eller oriktigt utförda ingrepp
(ändring eller reparation) på framdörrarna
eller deras innerpaneler kan äventyra
sensorernas funktion – Risk för att fel uppstår
på sidokrockkuddarna!
Dessa ingrepp måste utföras av en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Sidokrockkuddar
Använd endast godkända överdragsklädslar
som är kompatibla med sidokrockkuddarnas
funktion. Vänd dig till din CITROËN-handlare
för en presentation av sortimentet med
godkända överdragsklädslar till din bil.
Fäst ingenting och låt ingenting hänga på
sätenas ryggstöd (kläder etc.). Detta kan
förorsaka skador mot bröstkorgen eller armen
då sidokrockkudden aktiveras.
Sitt inte med kroppen onödigt nära dörren.
I framdörrarnas paneler finns
sidokrocksensorer. Krockgardiner
Fäst ingenting och låt ingenting hänga från
taket eftersom det kan orsaka huvudskador
när krockgardinen löser ut.
Om din bil är försedd med kur vhandtag i taket
får dessa inte demonteras. De bidrar till att
hålla fast krockgardinerna.
Säkerhet

81

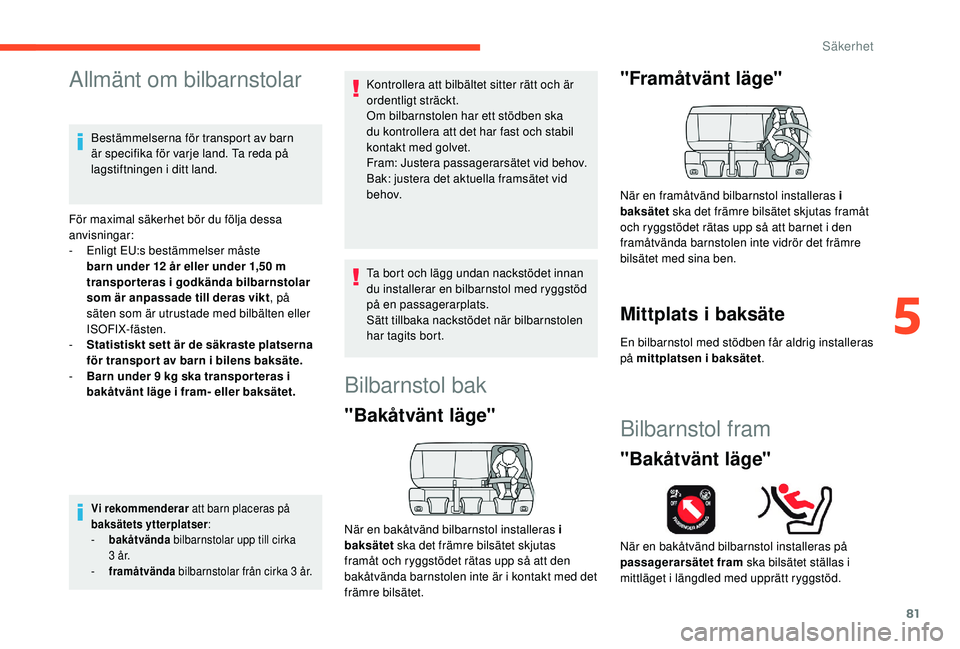

Allmänt om bilbarnstolar
Bestämmelserna för transport av barn
är specifika för varje land. Ta reda på
lagstiftningen i ditt land.
För maximal säkerhet bör du följa dessa
anvisningar:
-

E
nligt EU:s bestämmelser måste
barn under 12
år eller under 1,50 m
transporteras i godkända bilbarnstolar
som är anpassade till deras vikt , på
säten som är utrustade med bilbälten eller
ISOFIX-fästen.
-

S
tatistiskt sett är de säkraste platserna
för transpor t av barn i bilens baksäte.
-

B
arn under 9 kg ska transpor teras i
bakåtvänt läge i fram- eller baksätet.
Vi rekommenderar att barn placeras på
baksätets ytterplatser :
-

b
akåtvända bilbarnstolar upp till cirka
3


å r.
-

f
ramåtvända bilbarnstolar från cirka 3


år.
Kontrollera att bilbältet sitter rätt och är
ordentligt sträckt.
Om bilbarnstolen har ett stödben ska
du kontrollera att det har fast och stabil
kontakt med golvet.
Fram: Justera passagerarsätet vid behov.
Bak: justera det aktuella framsätet vid
b e h ov.
Ta bort och lägg undan nackstödet innan
du installerar en bilbarnstol med ryggstöd
på en passagerarplats.
Sätt tillbaka nackstödet när bilbarnstolen
har tagits bort.
Bilbarnstol bak
"Bakåtvänt läge"
När en bakåtvänd bilbarnstol installeras i
baksätet ska det främre bilsätet skjutas
framåt och ryggstödet rätas upp så att den
bakåtvända barnstolen inte är i kontakt med det
främre bilsätet.
"Framåtvänt läge"
När en framåtvänd bilbarnstol installeras i
baksätet ska det främre bilsätet skjutas framåt
och ryggstödet rätas upp så att barnet i den
framåtvända barnstolen inte vidrör det främre
bilsätet med sina ben.
Mittplats i baksäte
En bilbarnstol med stödben får aldrig installeras
på mittplatsen i baksätet.
Bilbarnstol fram
"Bakåtvänt läge"
När en bakåtvänd bilbarnstol installeras på
passagerarsätet fram ska bilsätet ställas i
mittläget i längdled med upprätt ryggstöd.
5
Säkerhet

82

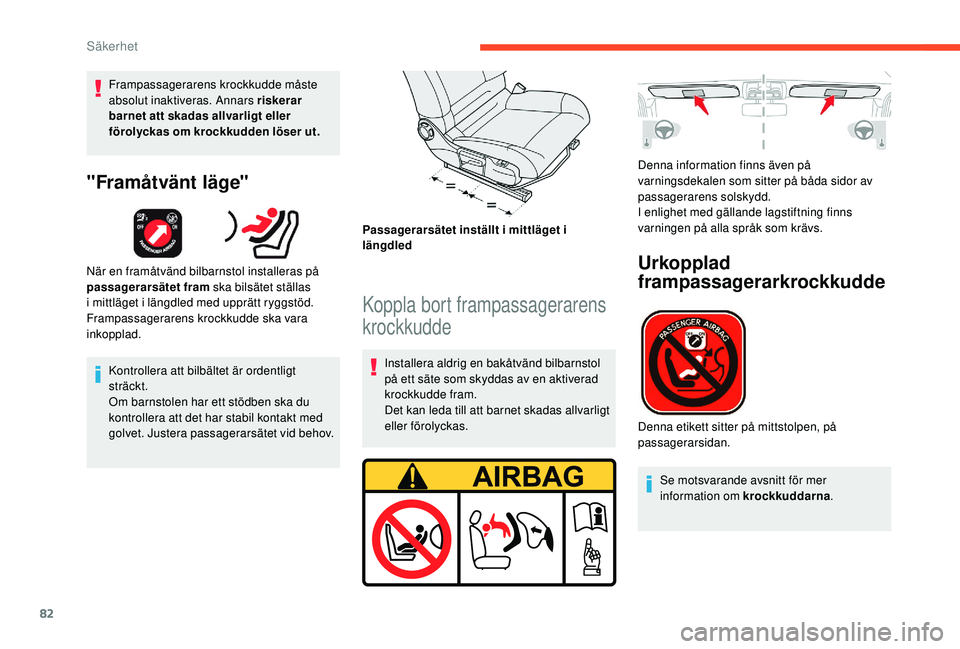

Frampassagerarens krockkudde måste
absolut inaktiveras. Annars riskerar
barnet att skadas allvarligt eller
förolyckas om krockkudden löser ut.
"Framåtvänt läge"
När en framåtvänd bilbarnstol installeras på
passagerarsätet fram ska bilsätet ställas
i mittläget i längdled med upprätt ryggstöd.
Frampassagerarens krockkudde ska vara
inkopplad.
Kontrollera att bilbältet är ordentligt
sträckt.
Om barnstolen har ett stödben ska du
kontrollera att det har stabil kontakt med
golvet. Justera passagerarsätet vid behov. Passagerarsätet inställt i mittläget i
längdled
Koppla bort frampassagerarens
krockkudde
Installera aldrig en bakåtvänd bilbarnstol
på ett säte som skyddas av en aktiverad
krockkudde fram.
Det kan leda till att barnet skadas allvarligt
eller förolyckas.Denna information finns även på
varningsdekalen som sitter på båda sidor av
passagerarens solskydd.
I enlighet med gällande lagstiftning finns
varningen på alla språk som krävs.
Urkopplad
frampassagerarkrockkudde
Denna etikett sitter på mittstolpen, på
passagerarsidan.
Se motsvarande avsnitt för mer
information om krockkuddarna .
Säkerhet

83
Koppla bort frampassagerarens
krockkudde
Endast framsätespassagerarens krockkudde
kan kopplas ur.
F
M
ed tändningen frånslagen för du
in nyckeln i reglaget för urkoppling av
frampassagerarens krockkudde.
F

V
rid den till läget OFF.
F

D
ra ut nyckeln när den befinner sig i detta
läge.
När tändningen slås på tänds
denna varningslampa i displayen
för bältespåminnare eller på
instrumentpanelen. Den förblir tänd
så länge krockkudden är urkopplad. Med tanke på barnsäkerheten ska
frampassagerarens krockkudde kopplas
ur om en bilbarnstol monteras i bakåtvänt
läge på frampassagerarsätet.
Annars riskerar barnet att skadas allvarligt
eller förolyckas då krockkudden löser ut.
Återinkoppling av
framsätespassagerarens krockkudde
När du tar bort den bakåtvända
bilbarnstolen
med tändningen frånslagen ska reglaget
vridas till läget ON för att koppla in krockkudden
igen, så att den på nytt kan skydda en
framsätespassagerare vid en eventuell olycka.
När tändningen slås på tänds
denna varningslampa i displayen
för bältespåminnare eller på
instrumentpanelen i cirka en minut
för att indikera att krockkudden fram
är inkopplad.
5
Säkerhet

84
AR
BG НИКОГА
НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦА. Това може да причини
С

МЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CS NIKDY
neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí
n

ebezpečí SMRTI DÍTĚTE nebo VÁ ŽNÉHO ZR ANĚNÍ.
DA Brug ALDRIG en bagudvendt barnestol på et sæde, der er beskyttet af en AKTIV AIRBAG. BARNET risikerer at blive ALVORLIGT
K VÆSTET eller DR ÆBT.
DE Montieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder eine Babyschale entgegen der Fahrtrichtung,
das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.
EL Μη
χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από
Μ

ΕΤΩΠΙΚΟ αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
EN NEVER use a rear ward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the
CHILD can occur
ES NO INSTALAR NUNCA un sistema de retención para niños de espaldas al sentido de la marcha en un asiento protegido mediante un
AIRBAG
frontal ACTIVADO, ya que podría causar lesiones GR AVES o incluso la MUERTE del niño.
ET Ärge MITTE KUNAGI paigaldage "seljaga sõidusuunas" lapseistet juhi kõr valistmele, mille ESITURVAPADI on AKTIVEERITUD. Tur vapadja
avanemine võib last TÕSISELT või ELUOHTLIKULT vigastada.
FI ÄLÄ KOSK A AN aseta lapsen tur vaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVAT Y YNY. Sen
laukeaminen voi aiheuttaa LAPSEN KUOLEMAN tai VAK AVAN LOUKK A ANTUMISEN.
FR NE JAMAIS installer de système de retenue pour enfants faisant face vers l'arrière sur un siège protégé par un COUSSIN GONFLABLE
frontal
ACTIVÉ. Cela peut provoquer la MORT de l'ENFANT ou le BLESSER GR AVEMENT.
HR NIK ADA
ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZR AČNIM JASTUKOM. To bi
m

oglo uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
HU SOHA
ne használjon menetiránynak háttal beszerelt gyermekülést AKTIVÁLT (BEK APCSOLT) FRONTLÉGZSÁKK AL védett ülésen. Ez a
g

yermek HALÁLÁT vagy SÚLYOS SÉRÜLÉSÉT okozhatja.
IT NON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la MORTE o FERITE GR AVI al bambino.
LT NIEK ADA
neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO
P

AGALVĖS. Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TR AUMUOTAS.
Säkerhet

85
LVNEK AD NEuzstādiet uz aizmuguri vērstu bērnu sēdeklīti priekšējā pasažiera sēdvietā, kurā ir AKTIVIZĒTS priekšējais DROŠĪBAS GAISA S
PILVENS. Tas var izraisīt BĒRNA NĀVI vai radīt NOPIETNUS IEVAINOJUMUS.
MT Qatt m’ghandek thalli tifel/tifla marbut f’siggu dahru lejn l-Airbag attiva, ghaliex tista’ tikkawza korriment serju jew anke mewt lit-tifel/tifla
NL Plaats NOOIT een kinderzitje met de rug in de rijrichting op een zitplaats waar van de AIRBAG is INGESCHAKELD. Bij het afgaan van de
airbag kan het KIND LEVENSGEVA ARLIJK GEWOND R AKEN
NO Installer ALDRI et barnesete med ryggen mot kjøreretningen i et sete som er beskyttet med en frontal AKTIVERT KOLLISJONSPUTE,
BARNET risikerer å bli DREPT eller HARDT SK ADET.
PL NIGDY
nie instalować fotelika dziecięcego w pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ
P

OWIETRZNĄ w stanie AKT Y WNYM. Może to doprowadzić do ŚMIERCI DZIECK A lub spowodować u niego POWA ŻNE OBR A ŻENIA
CI

AŁA.
PT NUNCA instale um sistema de retenção para crianças de costas para a estrada num banco protegido por um AIRBAG frontal ACTIVADO.
Esta
instalação poderá provocar FERIMENTOS GR AVES ou a MORTE da CRIANÇA.
RO Nu instalati NICIODATA un sistem de retinere pentru copii, dispus cu spatele in directia de mers, pe un loc din vehicul protejat cu AIRBAG
frontal ACTIVAT. Aceasta ar putea provoca MOARTEA COPILULUI sau R ANIREA lui GR AVA.
RU ВО
ВСЕХ СЛУЧА ЯХ ЗАПРЕЩАЕТСЯ использовать обращенное назад детское удерживающее устройство на сиденье,
з

ащищенном ФУНКЦИОНИРУЮЩЕЙ ПОДУШКОЙ БЕЗОПАСНОСТИ, установленной перед этим сиденьем. Это может привести к
Г

ИБЕЛИ РЕБЕНК А или НАНЕСЕНИЮ ЕМУ СЕРЬЕЗНЫХ ТЕЛЕСНЫХ ПОВРЕЖ ДЕНИЙ
SK NIKDY
neinštalujte detské zádržné zariadenie orientované smerom dozadu na sedadlo chránené AKTIVOVANÝM čelným AIRBAGOM.
M

ohlo by dôjsť k SMRTEĽNÉMU alebo VÁ ŽNEMU POR ANENIU DIEŤAŤA.
SL NIKOLI
ne nameščajte otroškega sedeža s hrbtom v smeri vožnje, če je VARNOSTNA BLA ZINA pred sprednjim sopotnikovim sedežem
A

KTIVIR ANA. Takšna namestitev lahko povzroči SMRT OTROK A ali HUDE POŠKODBE.
SR NIK ADA
ne koristite dečje sedište koje se okreće unazad na sedištu zaštićenim AKTIVNIM VA ZDUŠNIM JASTUKOM ispred njega, jer mogu
n

astupiti SMRT ili OZBILJNA POVREDA DETETA.
SV Passagerarkrockkudden fram MÅSTE vara avaktiverad om en bakåtvänd bilbarnstol installeras på denna plats. Annars riskerar barnet att
DÖDAS eller SK ADAS ALLVARLIGT.
TR KESİNLKLE
HAVA YASTIĞI AKTİF olan ön koltuğa yüzü arkaya dönük bir çocuk koltuğu yerleştirmeyiniz. Bu ÇOCUĞUN ÖLMESİNE veya
Ç

OK AĞIR YAR ALANMASINA sebep olabilir.
5
Säkerhet

86

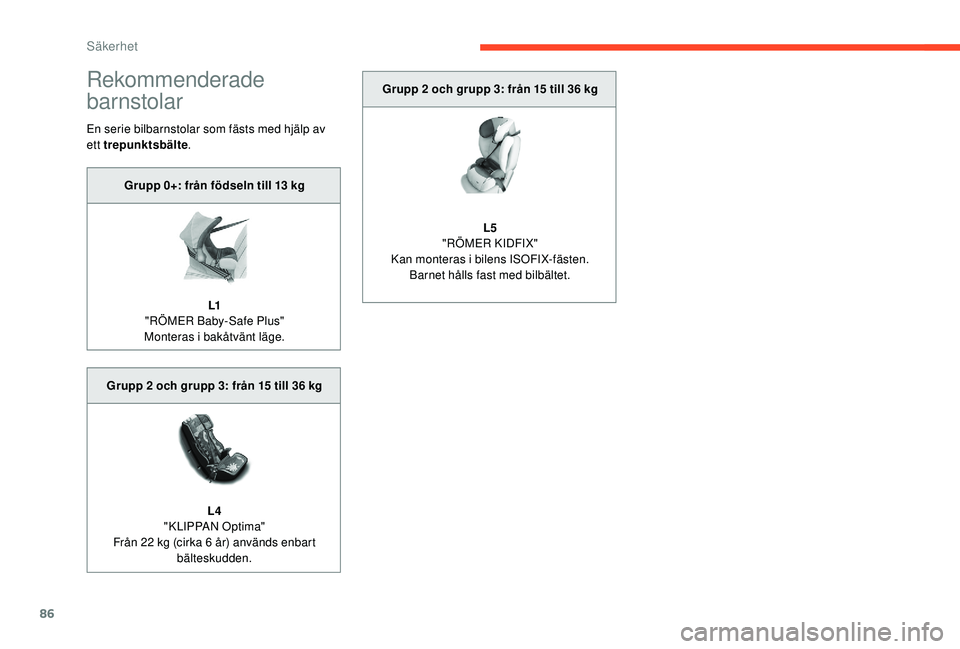

Rekommenderade
barnstolar
En serie bilbarnstolar som fästs med hjälp av
ett trepunktsbälte. Grupp 2 och grupp 3: från 15 till 36
kg
L5
"RÖMER KIDFIX"
Kan monteras i bilens ISOFIX-fästen. Barnet hålls fast med bilbältet.
Grupp 0+: från födseln till 13
kg
L1
"RÖMER Baby-Safe Plus"
Monteras i bakåtvänt läge.
Grupp 2 och grupp 3: från 15 till 36
kg
L4
"KLIPPAN Optima"
Från 22
kg (cirka 6 år) används enbart
bälteskudden.
Säkerhet

87
Placering av bilbarnstolar som sätts fast med ett bilbälte
I enlighet med EU:s bestämmelser visar denna tabell de olika möjligheterna för montering av bilbarnstolar som sätts fast med bilbältet och som
godkänts som universella barnstolar (a) beroende på barnets vikt och på platsen i bilen.
( a ) Universell bilbarnstol: bilbarnstol som kan
monteras i alla bilar med bilbältet
( b) Grupp 0: från födseln till 10
kg.
Barnvagnsinsatser och bilsängar får inte
monteras på passagerarsätet fram.
När de installeras på den 2:a sätesraden kan
de blockera användningen av en eller flera
platser.
(c) Kontrollera gällande lagstiftning i ditt land
innan du sätter ditt barn på denna plats. När en bakåtvänd bilbarnstol monteras på
passagerarsätet fram ska frampassagerarens
krockkudde ovillkorligen kopplas ur. Annars
riskerar barnet att skadas allvarligt eller
förolyckas då krockkudden löser ut.
När en bilbarnstol av framåtvänd typ
monteras på passagerarsätet fram ska
passagerarkrockkudden fram vara aktiverad.
(
e ) Gör så här när du ska installera en bakåt-
eller framåtvänd bilbarnstol i baksätet: flytta
fram framsätet och räta upp ryggstödet för att
skapa tillräckligt med plats för barnstolen och
för barnets ben.
( f ) En bilbarnstol med stödben får aldrig
installeras på mittplatsen bak.
U : plats som är anpassad för montering av en
bilbarnstol som fästs med hjälp av bilbältet och
har typgodkänts som universell bilbarnstol i
bakåtvänt läge och/eller framåtvänt läge.
Barnets vikt/
ålder
Plats
Grupperna 0 (b) och 0+
Från födseln till 13
kg
Upp till cirka 1
årGrupp 1
Från 9 till 18 kg
Från 1 till cirka 3
årGrupp 2
Från 15 till 25 kg
Från 3 till cirka 6
årGrupp 3
Från 22 till 36 kg
Från 6 till cirka 10
år
1:a raden Passagerarsäte fram (
c)
utan höjdinställning ( d) U
UUU
2:a raden Ytterplatser i baksätet
(e ) U
UUU
Mittplatsen i baksätet ( e) U (f )U (f ) UU
5
Säkerhet

88

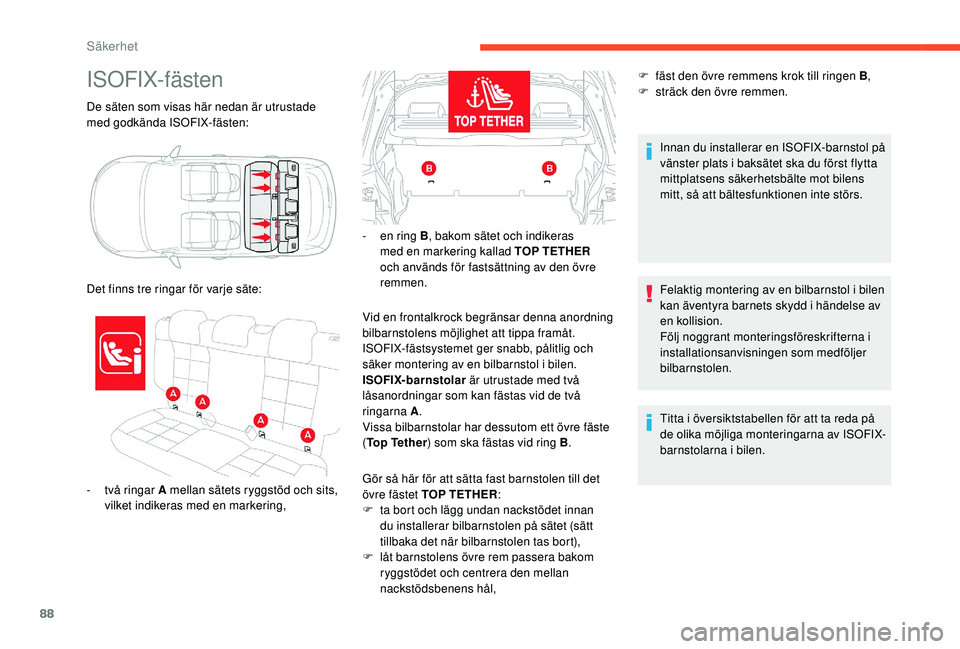

De säten som visas här nedan är utrustade
med godkända ISOFIX-fästen:
ISOFIX-fästen
- två ringar A mellan sätets ryggstöd och sits, vilket indikeras med en markering,
Det finns tre ringar för varje säte:
-
e
n ring B
, bakom sätet och indikeras
med en markering kallad TOP TETHER
och används för fastsättning av den övre
remmen.
Vid en frontalkrock begränsar denna anordning
bilbarnstolens möjlighet att tippa framåt.
ISOFIX-fästsystemet ger snabb, pålitlig och
säker montering av en bilbarnstol i bilen.
ISOFIX-barnstolar är utrustade med två
låsanordningar som kan fästas vid de två
ringarna A .
Vissa bilbarnstolar har dessutom ett övre fäste
( Top Tether ) som ska fästas vid ring B .
Gör så här för att sätta fast barnstolen till det
övre fästet TOP TETHER :
F

t
a bort och lägg undan nackstödet innan
du installerar bilbarnstolen på sätet (sätt
tillbaka det när bilbarnstolen tas bort),
F

l
åt barnstolens övre rem passera bakom
ryggstödet och centrera den mellan
nackstödsbenens hål, Innan du installerar en ISOFIX-barnstol på
vänster plats i baksätet ska du först flytta
mittplatsens säkerhetsbälte mot bilens
mitt, så att bältesfunktionen inte störs.
Felaktig montering av en bilbarnstol i bilen
kan äventyra barnets skydd i händelse av
en kollision.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.
Titta i översiktstabellen för att ta reda på
de olika möjliga monteringarna av ISOFIX-
barnstolarna i bilen.
F
f
äst den övre remmens krok till ringen B
,
F
s
träck den övre remmen.
Säkerhet
