CITROEN C4 CACTUS 2019 InstruktionsbÖcker (in Swedish)

99

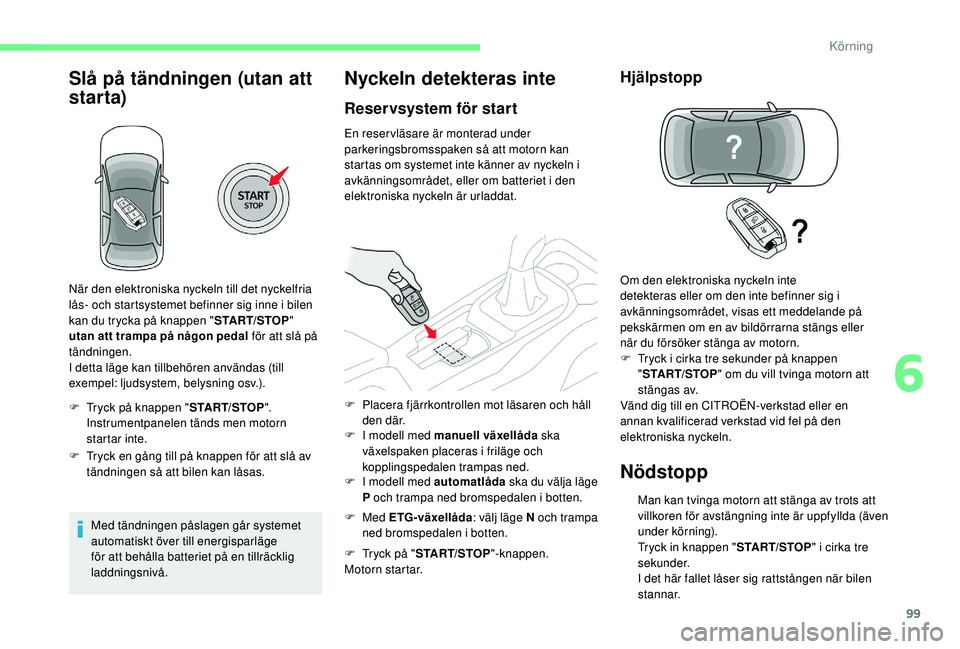

Slå på tändningen (utan att
starta)
F Tryck på knappen "START/STOP".
Instrumentpanelen tänds men motorn
startar inte.
F

T
ryck en gång till på knappen för att slå av
tändningen så att bilen kan låsas.
Med tändningen påslagen går systemet
automatiskt över till energisparläge
för att behålla batteriet på en tillräcklig
laddningsnivå.
Nyckeln detekteras inte
Reservsystem för start
En reser vläsare är monterad under
parkeringsbromsspaken så att motorn kan
startas om systemet inte känner av nyckeln i
avkänningsområdet, eller om batteriet i den
elektroniska nyckeln är urladdat.
F

I m
odell med manuell växellåda ska
växelspaken placeras i friläge och
kopplingspedalen trampas ned.
F

I m
odell med automatlåda ska du välja läge
P och trampa ned bromspedalen i botten.
F
Med ETG-växellåda : välj läge N och trampa
ned bromspedalen i botten.
F

T
ryck på " START/STOP "-knappen.
Motorn startar.
Hjälpstopp
Nödstopp
När den elektroniska nyckeln till det nyckelfria
lås- och startsystemet befinner sig inne i bilen
kan du trycka på knappen " START/STOP"
utan att trampa på någon pedal för att slå på
tändningen.
I detta läge kan tillbehören användas (till
exempel: ljudsystem, belysning osv.).
F

P
lacera fjärrkontrollen mot läsaren och håll
d e n d ä r. Om den elektroniska nyckeln inte
detekteras eller om den inte befinner sig i
avkänningsområdet, visas ett meddelande på
pekskärmen om en av bildörrarna stängs eller
när du försöker stänga av motorn.
F

T
ryck i cirka tre sekunder på knappen
" START/STOP " om du vill tvinga motorn att
stängas av.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad vid fel på den
elektroniska nyckeln.
Man kan tvinga motorn att stänga av trots att
villkoren för avstängning inte är uppfyllda (även
under körning).
Tryck in knappen " START/STOP" i cirka tre
sekunder.
I det här fallet låser sig rattstången när bilen
stannar.
6
Körning

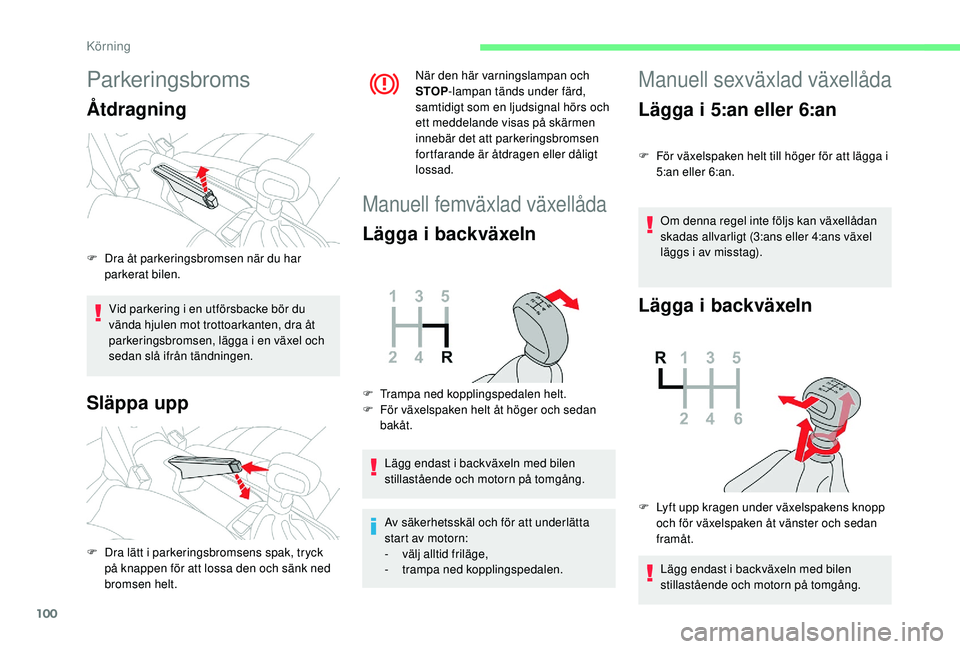

100
Parkeringsbroms
Åtdragning
Vid parkering i en utförsbacke bör du
vända hjulen mot trottoarkanten, dra åt
parkeringsbromsen, lägga i en växel och
sedan slå ifrån tändningen.
Släppa upp
När den här varningslampan och
STOP-lampan tänds under färd,
samtidigt som en ljudsignal hörs och
ett meddelande visas på skärmen
innebär det att parkeringsbromsen
fortfarande är åtdragen eller dåligt
lossad.
F

D

ra åt parkeringsbromsen när du har
parkerat bilen.
F

D

ra lätt i parkeringsbromsens spak, tryck
på knappen för att lossa den och sänk ned
bromsen helt.
Manuell femväxlad växellåda
Lägga i backväxeln
Lägg endast i backväxeln med bilen
stillastående och motorn på tomgång.
Av säkerhetsskäl och för att underlätta
start av motorn:
-
v

älj alltid friläge,
-
t

rampa ned kopplingspedalen.
F

T
rampa ned kopplingspedalen helt.
F

F
ör växelspaken helt åt höger och sedan
bakåt.
Manuell sexväxlad växellåda
Lägga i 5:an eller 6:an
F För växelspaken helt till höger för att lägga i 5:an eller 6:an.
Om denna regel inte följs kan växellådan
skadas allvarligt (3:ans eller 4:ans växel
läggs i av misstag).
Lägga i backväxeln
F Lyft upp kragen under växelspakens knopp och för växelspaken åt vänster och sedan
framåt.
Lägg endast i backväxeln med bilen
stillastående och motorn på tomgång.
Körning

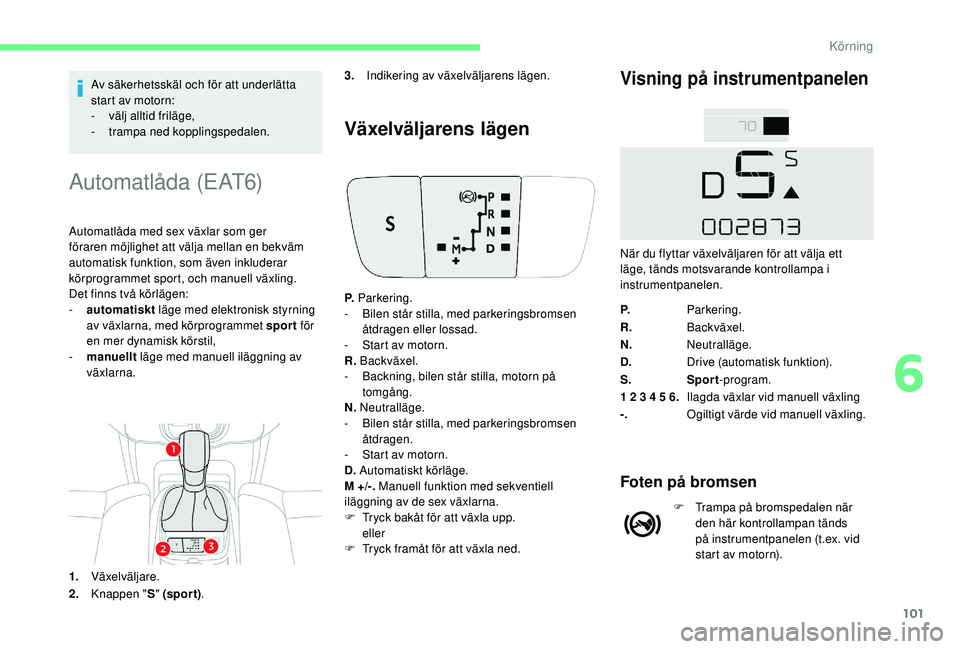

101
Av säkerhetsskäl och för att underlätta
start av motorn:
-
v
älj alltid friläge,
-
t

rampa ned kopplingspedalen.
Automatlåda (EAT6)
Automatlåda med sex växlar som ger
föraren möjlighet att välja mellan en bekväm
automatisk funktion, som även inkluderar
körprogrammet sport, och manuell växling.
Det finns två körlägen:
-

a
utomatiskt läge med elektronisk styrning
av växlarna, med körprogrammet spor t för
en mer dynamisk körstil,
-

man
uellt läge med manuell iläggning av
växlarna.
1. Växelväljare.
2. Knappen " S" (spor t) .
Växelväljarens lägen
Visning på instrumentpanelen3.Indikering av växelväljarens lägen.
P. Parkering.
-
B

ilen står stilla, med parkeringsbromsen
åtdragen eller lossad.
-

S
tart av motorn.
R. Backväxel.
-

B
ackning, bilen står stilla, motorn på
tomgång.
N. Neutralläge.
-
B

ilen står stilla, med parkeringsbromsen
åtdragen.
-

S
tart av motorn.
D. Automatiskt körläge.
M +/-. Manuell funktion med sekventiell
iläggning av de sex växlarna.
F

T
ryck bakåt för att växla upp.
eller
F

T
ryck framåt för att växla ned. P.
Parkering.
R. Backväxel.
N. Neutralläge.
D. Drive (automatisk funktion).
S. Sport-program.
1 2 3 4 5 6. Ilagda växlar vid manuell växling
-. Ogiltigt värde vid manuell växling.
Foten på bromsen
F Trampa på bromspedalen när
den här kontrollampan tänds
på instrumentpanelen (t.ex.
vid
start av motorn).
När du flyttar växelväljaren för att välja ett
läge, tänds motsvarande kontrollampa i
instrumentpanelen.
6
Körning

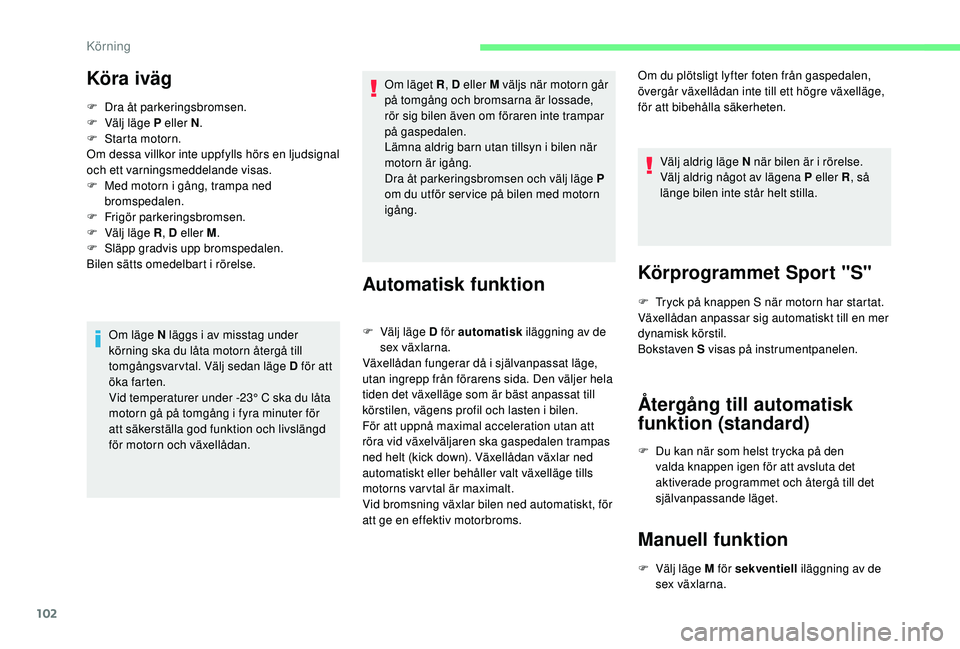

102
Köra iväg
F Dra åt parkeringsbromsen.
F V älj läge P eller N .
F

S
tarta motorn.
Om dessa villkor inte uppfylls hörs en ljudsignal
och ett varningsmeddelande visas.
F

M
ed motorn i gång, trampa ned
bromspedalen.
F

F
rigör parkeringsbromsen.
F

V
älj läge R , D eller M .
F

S
läpp gradvis upp bromspedalen.
Bilen sätts omedelbart i rörelse.
Om läge N läggs i av misstag under
körning ska du låta motorn återgå till
tomgångsvarvtal. Välj sedan läge D för att
öka farten.
Vid temperaturer under -23°
C ska du låta
motorn gå på tomgång i fyra minuter för
att säkerställa god funktion och livslängd
för motorn och växellådan. Om läget R
, D eller M väljs när motorn går
på tomgång och bromsarna är lossade,
rör sig bilen även om föraren inte trampar
på gaspedalen.
Lämna aldrig barn utan tillsyn i bilen när
motorn är igång.
Dra åt parkeringsbromsen och välj läge P
om du utför ser vice på bilen med motorn
igång.
Automatisk funktion
F Välj läge D för automatisk iläggning av de
sex växlarna.
Växellådan fungerar då i självanpassat läge,
utan ingrepp från förarens sida. Den väljer hela
tiden det växelläge som är bäst anpassat till
körstilen, vägens profil och lasten i bilen.
För att uppnå maximal acceleration utan att
röra vid växelväljaren ska gaspedalen trampas
ned helt (kick down). Växellådan växlar ned
automatiskt eller behåller valt växelläge tills
motorns varvtal är maximalt.
Vid bromsning växlar bilen ned automatiskt, för
att ge en effektiv motorbroms. Om du plötsligt lyfter foten från gaspedalen,
övergår växellådan inte till ett högre växelläge,
för att bibehålla säkerheten.
Välj aldrig läge N när bilen är i rörelse.
Välj aldrig något av lägena P eller R , så
länge bilen inte står helt stilla.
Körprogrammet Sport "S"
F Tryck på knappen S när motorn har startat.
Växellådan anpassar sig automatiskt till en mer
dynamisk körstil.
Bokstaven S visas på instrumentpanelen.
Återgång till automatisk
funktion (standard)
F Du kan när som helst trycka på den valda knappen igen för att avsluta det
aktiverade programmet och återgå till det
självanpassande läget.
Manuell funktion
F Välj läge M för sekventiell iläggning av de
sex växlarna.
Körning

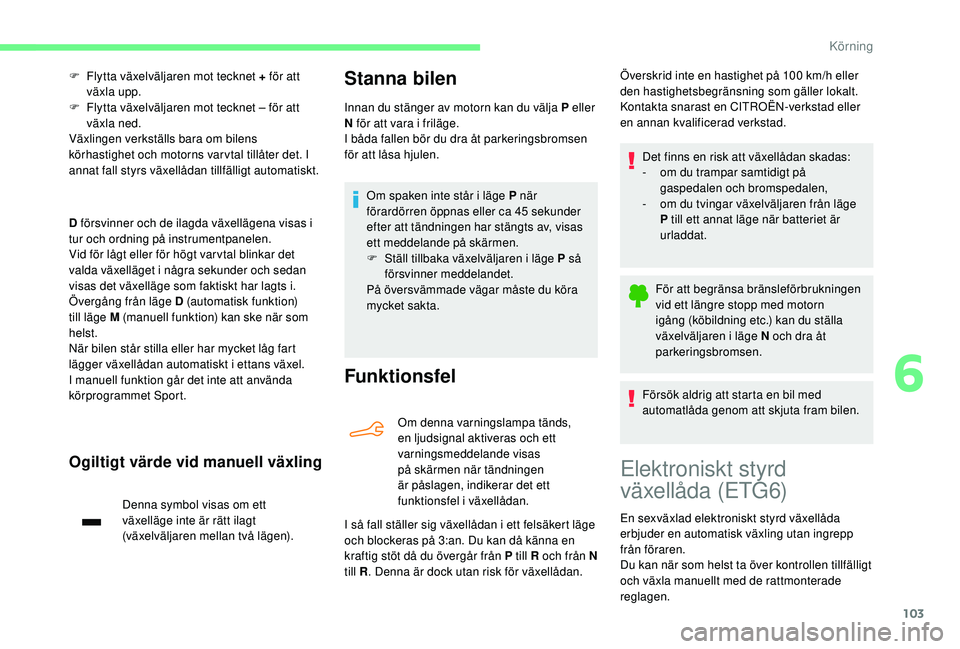

103
F Flytta växelväljaren mot tecknet + för att växla upp.
F

F
lytta växelväljaren mot tecknet – för att
växla ned.
Växlingen verkställs bara om bilens
körhastighet och motorns var vtal tillåter det. I
annat fall styrs växellådan tillfälligt automatiskt.
D försvinner och de ilagda växellägena visas i
tur och ordning på instrumentpanelen.
Vid för lågt eller för högt varvtal blinkar det
valda växelläget i några sekunder och sedan
visas det växelläge som faktiskt har lagts i.
Övergång från läge D (automatisk funktion)
till läge M (manuell funktion) kan ske när som
helst.
När bilen står stilla eller har mycket låg fart
lägger växellådan automatiskt i ettans växel.
I manuell funktion går det inte att använda
körprogrammet Sport.
Ogiltigt värde vid manuell växling
Denna symbol visas om ett
växelläge inte är rätt ilagt
(växelväljaren mellan två lägen).
Stanna bilen
Innan du stänger av motorn kan du välja P eller
N för att vara i friläge.
I båda fallen bör du dra åt parkeringsbromsen
för att låsa hjulen.
Om spaken inte står i läge P när
förardörren öppnas eller ca 45
sekunder
efter att tändningen har stängts av, visas
ett meddelande på skärmen.
F

S
täll tillbaka växelväljaren i läge P så
försvinner meddelandet.
På översvämmade vägar måste du köra
mycket sakta.
Funktionsfel
Om denna varningslampa tänds,
en ljudsignal aktiveras och ett
varningsmeddelande visas
på skärmen när tändningen
är påslagen, indikerar det ett
funktionsfel i växellådan.
I så fall ställer sig växellådan i ett felsäkert läge
och blockeras på 3:an. Du kan då känna en
kraftig stöt då du övergår från P till R och från N
till R . Denna är dock utan risk för växellådan. Det finns en risk att växellådan skadas:
-

o
m du trampar samtidigt på
gaspedalen och bromspedalen,
-
o
m du tvingar växelväljaren från läge
P till ett annat läge när batteriet är
urladdat.
För att begränsa bränsleförbrukningen
vid ett längre stopp med motorn
igång (köbildning etc.) kan du ställa
växelväljaren i läge N och dra åt
parkeringsbromsen.
Försök aldrig att starta en bil med
automatlåda genom att skjuta fram bilen.
Överskrid inte en hastighet på 100 km/h eller
den hastighetsbegränsning som gäller lokalt.
Kontakta snarast en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Elektroniskt styrd
växellåda (ETG6)
En sexväxlad elektroniskt styrd växellåda
erbjuder en automatisk växling utan ingrepp
från föraren.
Du kan när som helst ta över kontrollen tillfälligt
och växla manuellt med de rattmonterade
reglagen.
6
Körning

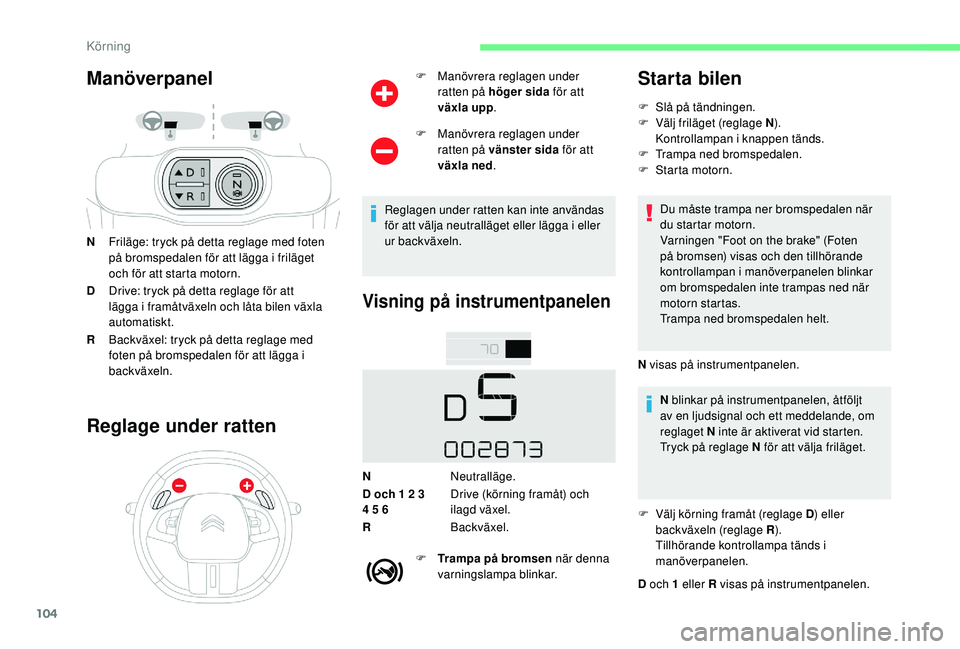

104
Manöverpanel
NFriläge: tryck på detta reglage med foten
på bromspedalen för att lägga i friläget
och för att starta motorn.
D Drive: tryck på detta reglage för att
lägga i framåtväxeln och låta bilen växla
automatiskt.
R Backväxel: tryck på detta reglage med
foten på bromspedalen för att lägga i
backväxeln.
Reglage under ratten
F Manövrera reglagen under
ratten på höger sida för att
växla upp .
F

M
anövrera reglagen under
ratten på vänster sida för att
växla ned .
Reglagen under ratten kan inte användas
för att välja neutralläget eller lägga i eller
ur backväxeln.
Visning på instrumentpanelen
N Neutralläge.
D och 1 2 3
4 5 6 Drive (körning framåt) och
ilagd växel.
R Backväxel.
F

T
rampa på bromsen när denna
varningslampa blinkar.
Starta bilen
F Slå på tändningen.
F V älj friläget (reglage N ).
Kontrollampan i knappen tänds.
F

T
rampa ned bromspedalen.
F

S
tarta motorn.
Du måste trampa ner bromspedalen när
du startar motorn.
Varningen "Foot on the brake" (Foten
på bromsen) visas och den tillhörande
kontrollampan i manöverpanelen blinkar
om bromspedalen inte trampas ned när
motorn startas.
Trampa ned bromspedalen helt.
N visas på instrumentpanelen. N blinkar på instrumentpanelen, åtföljt
av en ljudsignal och ett meddelande, om
reglaget N inte är aktiverat vid starten.
Tryck på reglage N för att välja friläget.
F

V
älj körning framåt (reglage D ) eller
backväxeln (reglage R ).
Tillhörande kontrollampa tänds i
manöverpanelen.
D och 1 eller R visas på instrumentpanelen.
Körning

105

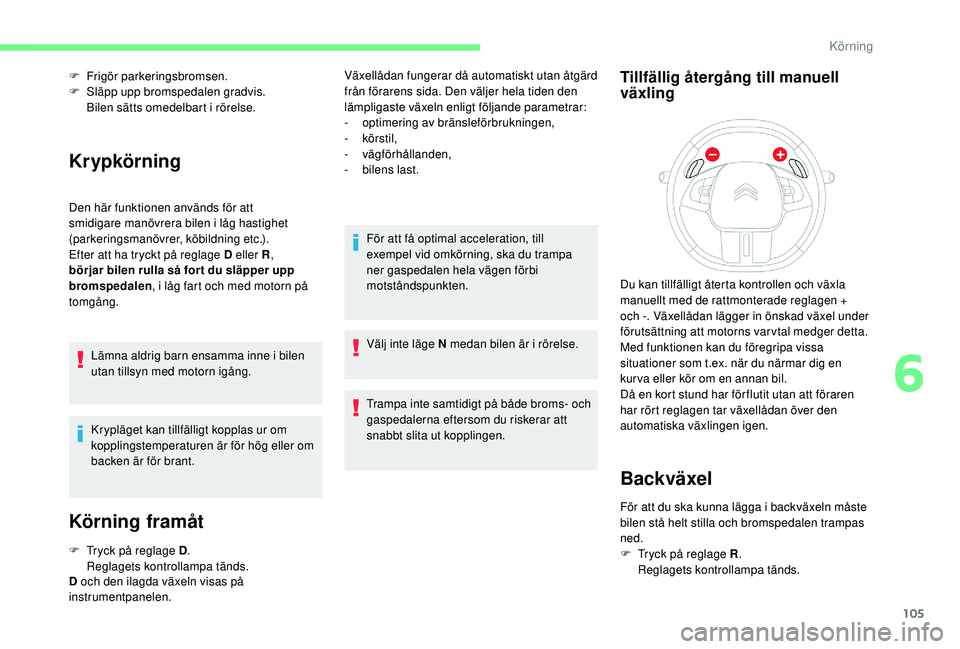

F Frigör parkeringsbromsen.
F S läpp upp bromspedalen gradvis.
Bilen sätts omedelbart i rörelse.
Krypkörning
Den här funktionen används för att
smidigare manövrera bilen i låg hastighet
(parkeringsmanövrer, köbildning etc.).
Efter att ha tryckt på reglage D eller R ,
börjar bilen rulla så for t du släpper upp
bromspedalen , i låg fart och med motorn på
tomgång.
Lämna aldrig barn ensamma inne i bilen
utan tillsyn med motorn igång.
Krypläget kan tillfälligt kopplas ur om
kopplingstemperaturen är för hög eller om
backen är för brant.
Körning framåt
F Tryck på reglage D .
Reglagets kontrollampa tänds.
D och den ilagda växeln visas på
instrumentpanelen. Växellådan fungerar då automatiskt utan åtgärd
från förarens sida. Den väljer hela tiden den
lämpligaste växeln enligt följande parametrar:
-
o

ptimering av bränsleförbrukningen,
-

körstil,
-

vägförhållanden,
-
b
ilens last.
För att få optimal acceleration, till
exempel vid omkörning, ska du trampa
ner gaspedalen hela vägen förbi
motståndspunkten.
Välj inte läge N medan bilen är i rörelse.
Trampa inte samtidigt på både broms- och
gaspedalerna eftersom du riskerar att
snabbt slita ut kopplingen.
Tillfällig återgång till manuell
växling
Backväxel
Du kan tillfälligt återta kontrollen och växla
manuellt med de rattmonterade reglagen +
och -. Växellådan lägger in önskad växel under
förutsättning att motorns var vtal medger detta.
Med funktionen kan du föregripa vissa
situationer som t.ex.
när du närmar dig en
kur va eller kör om en annan bil.
Då en kort stund har för flutit utan att föraren
har rört reglagen tar växellådan över den
automatiska växlingen igen.
För att du ska kunna lägga i backväxeln måste
bilen stå helt stilla och bromspedalen trampas
ned.
F

T
ryck på reglage R .
Reglagets kontrollampa tänds.
6
Körning

106

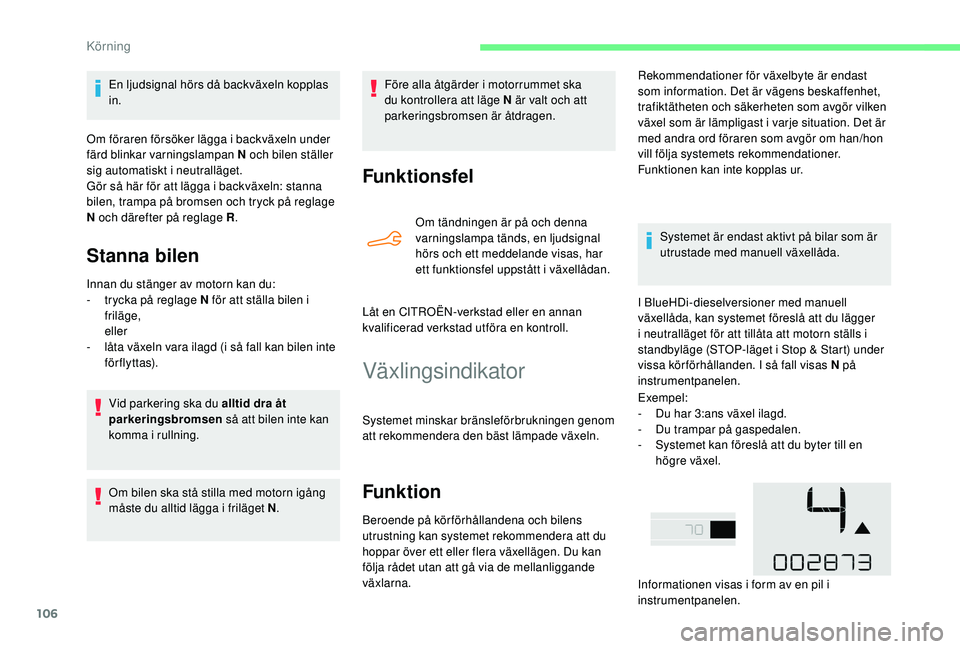

En ljudsignal hörs då backväxeln kopplas
in.
Om föraren försöker lägga i backväxeln under
färd blinkar varningslampan N och bilen ställer
sig automatiskt i neutralläget.
Gör så här för att lägga i backväxeln: stanna
bilen, trampa på bromsen och tryck på reglage
N och därefter på reglage R .
Stanna bilen
Innan du stänger av motorn kan du:
-
t rycka på reglage N för att ställa bilen i
friläge,
eller
-

l
åta växeln vara ilagd (i så fall kan bilen inte
förflyttas).
Vid parkering ska du alltid dra åt
parkeringsbromsen så att bilen inte kan
komma i rullning.
Om bilen ska stå stilla med motorn igång
måste du alltid lägga i friläget N .Före alla åtgärder i motorrummet ska
du kontrollera att läge N är valt och att
parkeringsbromsen är åtdragen.
Funktionsfel
Om tändningen är på och denna
varningslampa tänds, en ljudsignal
hörs och ett meddelande visas, har
ett funktionsfel uppstått i växellådan.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Växlingsindikator
Systemet minskar bränsleförbrukningen genom
att rekommendera den bäst lämpade växeln.
Funktion
Beroende på körförhållandena och bilens
utrustning kan systemet rekommendera att du
hoppar över ett eller flera växellägen. Du kan
följa rådet utan att gå via de mellanliggande
växlarna. Systemet är endast aktivt på bilar som är
utrustade med manuell växellåda.
I BlueHDi-dieselversioner med manuell
växellåda, kan systemet föreslå att du lägger
i neutralläget för att tillåta att motorn ställs i
standbyläge (STOP-läget i Stop & Start) under
vissa körförhållanden. I så fall visas N på
instrumentpanelen.
Exempel:
-
D
u har 3:ans växel ilagd.
-
D
u trampar på gaspedalen.
-
S
ystemet kan föreslå att du byter till en
högre växel.
Rekommendationer för växelbyte är endast
som information. Det är vägens beskaffenhet,
trafiktätheten och säkerheten som avgör vilken
växel som är lämpligast i varje situation. Det är
med andra ord föraren som avgör om han/hon
vill följa systemets rekommendationer.
Funktionen kan inte kopplas ur.
Informationen visas i form av en pil i
instrumentpanelen.
Körning

107
Systemet rekommenderar ett växelläge
med hänsyn till körförhållandena (backe,
last etc.) och förarens kommandon (effekt,
acceleration, inbromsning etc.).
Systemet föreslår under inga
omständigheter:
-
a
tt lägga i 1:ans växel,
-

a
tt lägga i backväxeln.
-

a
tt växla ner.
I bilar med manuell växellåda kan
pilen åtföljas av en indikering om
rekommenderad växel.
Starthjälp i backe
Systemet håller bilen stilla ett kort ögonblick
(ca två sekunder) vid start i backe under tiden
som du flyttar foten från bromspedalen till
gaspedalen.
Den är endast aktiverad då:
-

b
ilen är helt stillastående och föraren har
foten på bromspedalen,
-
när

vissa lutningsvillkor är uppfyllda,
-
fö

rardörren är stängd.
Backstarthjälpen kan inte kopplas ur. Gå inte ur bilen medan den hålls
stillastående tillfälligt vid start i backe.
Dra åt parkeringsbromsen manuellt om du
behöver gå ur bilen när motorn är igång.
Kontrollera sedan att parkeringsbromsens
varningslampa lyser med fast sken på
instrumentpanelen.
Funktionsstörningar
Med bilen stillastående i uppförsbacke
hålls den på plats ett kor t ögonblick när
bromspedalen släpps upp.
Med manuell växellåda
: om du har lagt i
ettans växel eller i friläge.
Med automatlåda : om du har lagt i läge D
eller
M.
Med elstyrd växellåda : om du har lagt i
läge


D. När bilen står stilla i nedförsbacke med
ilagd backväxel hålls bilen stilla ett kor t tag
när bromspedalen släpps upp.
Om ett funktionsfel uppstår i systemet, tänds
kontrollampan och ett meddelande visas. Be en
CITROËN-verkstad eller en annan kvalificerad
verkstad att kontrollera systemet.
Stop & Start
Stop & Start-systemet stänger tillfälligt av
motorn – STOP-läget – när du står still i olika
trafiksituationer (röda ljus, bilköer etc.). Motorn
startar automatiskt igen – START-läget – när
du vill köra iväg.
Omstarten sker omedelbart, snabbt och tyst.
6
Körning

108

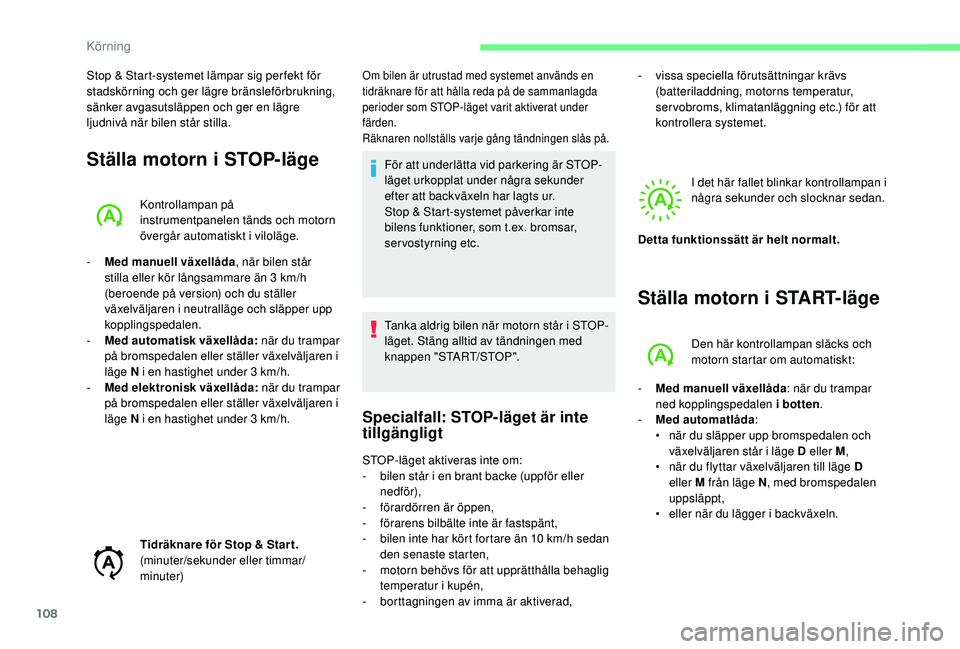

Stop & Start-systemet lämpar sig per fekt för
stadskörning och ger lägre bränsleförbrukning,
sänker avgasutsläppen och ger en lägre
ljudnivå när bilen står stilla.
Ställa motorn i STOP-läge
Kontrollampan på
instrumentpanelen tänds och motorn
övergår automatiskt i viloläge.
-

M

ed manuell växellåda , när bilen står
stilla eller kör långsammare än 3


km/h
(beroende på version) och du ställer
växelväljaren i neutralläge och släpper upp
kopplingspedalen.
-

M

ed automatisk växellåda: när du trampar
på bromspedalen eller ställer växelväljaren i
läge N i en hastighet under 3
km/h.
-

M

ed elektronisk växellåda: när du trampar
på bromspedalen eller ställer växelväljaren i
läge N i en hastighet under 3
km/h.
Tidräknare för Stop & Star t.
(minuter/sekunder eller timmar/
minuter)
Om bilen är utrustad med systemet används en
tidräknare för att hålla reda på de sammanlagda
perioder som STOP-läget varit aktiverat under
färden.
Räknaren nollställs varje gång tändningen slås på.
För att underlätta vid parkering är STOP-
läget urkopplat under några sekunder
efter att backväxeln har lagts ur.
Stop & Start-systemet påverkar inte
bilens funktioner, som t.ex. bromsar,
servostyrning etc.
Tanka aldrig bilen när motorn står i STOP-
läget. Stäng alltid av tändningen med
knappen "START/STOP".
Specialfall: STOP-läget är inte
tillgängligt
STOP-läget aktiveras inte om:
- b ilen står i en brant backe (uppför eller
nedför),
-

f
örardörren är öppen,
-
fö

rarens bilbälte inte är fastspänt,
-

b
ilen inte har kört fortare än 10 km/h sedan
den senaste starten,
-

m
otorn behövs för att upprätthålla behaglig
temperatur i kupén,
-

b
orttagningen av imma är aktiverad, -
v

issa speciella förutsättningar krävs
(batteriladdning, motorns temperatur,
servobroms, klimatanläggning etc.) för att
kontrollera systemet.
Ställa motorn i START-läge
Den här kontrollampan släcks och
motorn startar om automatiskt: I det här fallet blinkar kontrollampan i
några sekunder och slocknar sedan.
Detta funktionssätt är helt normalt.
-

M

ed manuell växellåda : när du trampar
ned kopplingspedalen i botten .
-

M

ed automatlåda :
•

n

är du släpper upp bromspedalen och
växelväljaren står i läge D eller M ,
•
när

du flyttar växelväljaren till läge D
eller M från läge N , med bromspedalen
uppsläppt,
•

e

ller när du lägger i backväxeln.
Körning
