CITROEN C4 CACTUS 2019 Manual do condutor (in Portuguese)

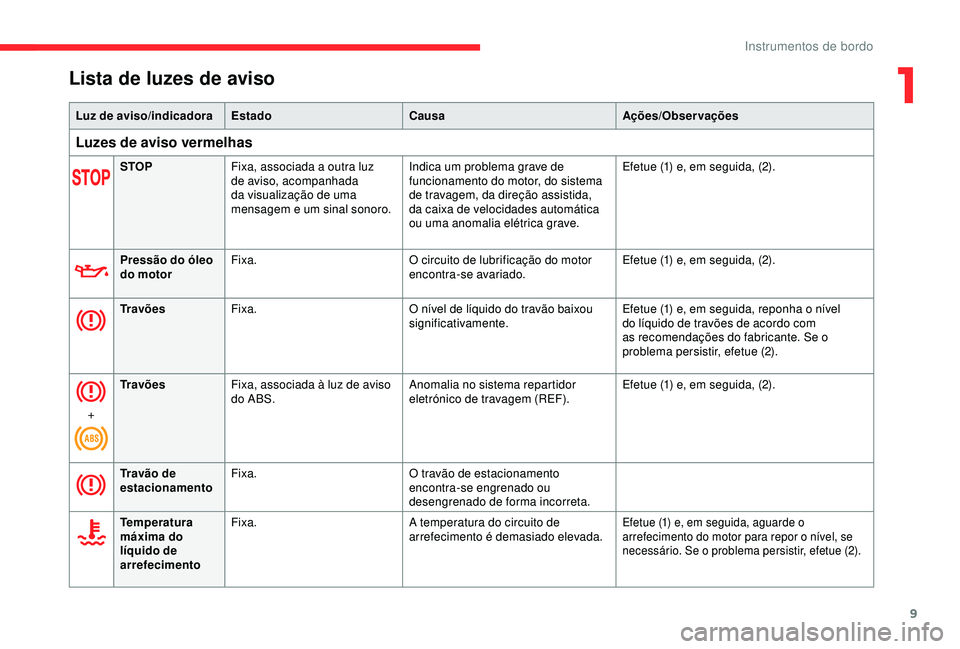

9
Lista de luzes de aviso
Luz de aviso/indicadoraEstado Causa Ações/Observações
Luzes de aviso vermelhas
STOPFixa, associada a outra luz
de aviso, acompanhada
da visualização de uma
mensagem e um sinal sonoro. Indica um problema grave de
funcionamento do motor, do sistema
de travagem, da direção assistida,
da caixa de velocidades automática
ou uma anomalia elétrica grave. Efetue (1) e, em seguida, (2).
Pressão do óleo
do motor Fixa.
O circuito de lubrificação do motor
encontra-se avariado. Efetue (1) e, em seguida, (2).
Tr a võ e s Fixa. O nível de líquido do travão baixou
significativamente. Efetue (1) e, em seguida, reponha o nível
do líquido de travões de acordo com
as recomendações do fabricante. Se o
problema persistir, efetue (2).
+ Tr a võ e s
Fixa, associada à luz de aviso
do ABS. Anomalia no sistema repartidor
eletrónico de travagem (REF). Efetue (1) e, em seguida, (2).
Travão de
estacionamento Fixa.
O travão de estacionamento
encontra-se engrenado ou
desengrenado de forma incorreta.
Temperatura
máxima do
líquido de
arrefecimento Fixa.
A temperatura do circuito de
arrefecimento é demasiado elevada.
Efetue (1) e, em seguida, aguarde o
arrefecimento do motor para repor o nível, se
necessário. Se o problema persistir, efetue (2).
1
Instrumentos de bordo

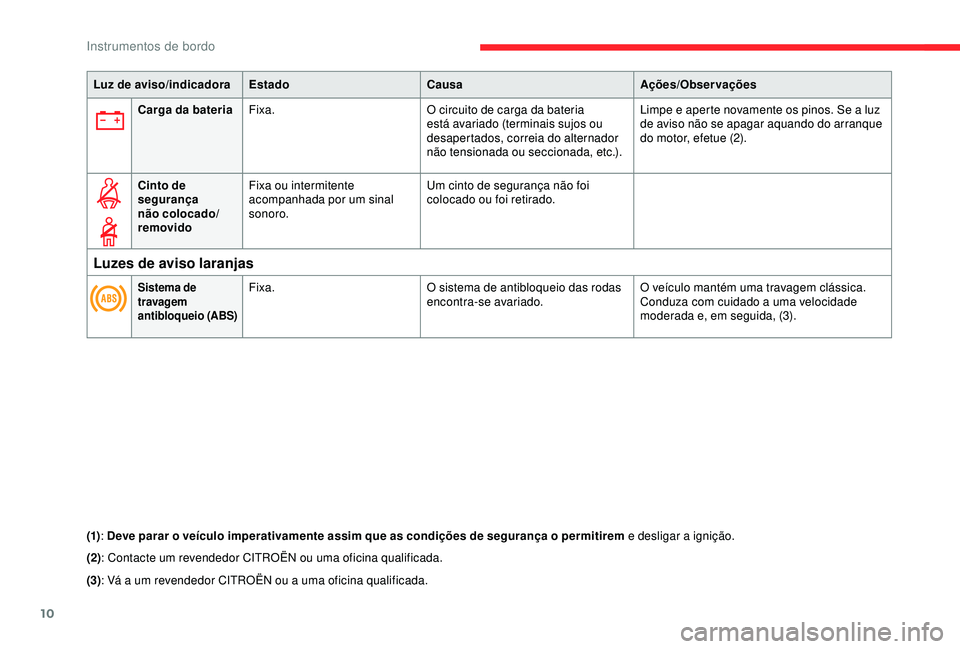

10

Luz de aviso/indicadoraEstado Causa Ações/Observações
Carga da bateria Fixa. O circuito de carga da bateria
está avariado (terminais sujos ou
desapertados, correia do alternador
não tensionada ou seccionada, etc.). Limpe e aperte novamente os pinos. Se a luz
de aviso não se apagar aquando do arranque
do motor, efetue (2).
Cinto de
segurança
não colocado/
removido Fixa ou intermitente
acompanhada por um sinal
sonoro.
Um cinto de segurança não foi
colocado ou foi retirado.
Luzes de aviso laranjas
Sistema de
travagem
antibloqueio (ABS)Fixa.
O sistema de antibloqueio das rodas
encontra-se avariado. O veículo mantém uma travagem clássica.
Conduza com cuidado a uma velocidade
moderada e, em seguida, (3).
(1) : Deve parar o veículo imperativamente assim que as condições de segurança o permitirem e desligar a ignição.
(2): Contacte um revendedor CITROËN ou uma oficina qualificada.
(3) : Vá a um revendedor CITROËN ou a uma oficina qualificada.

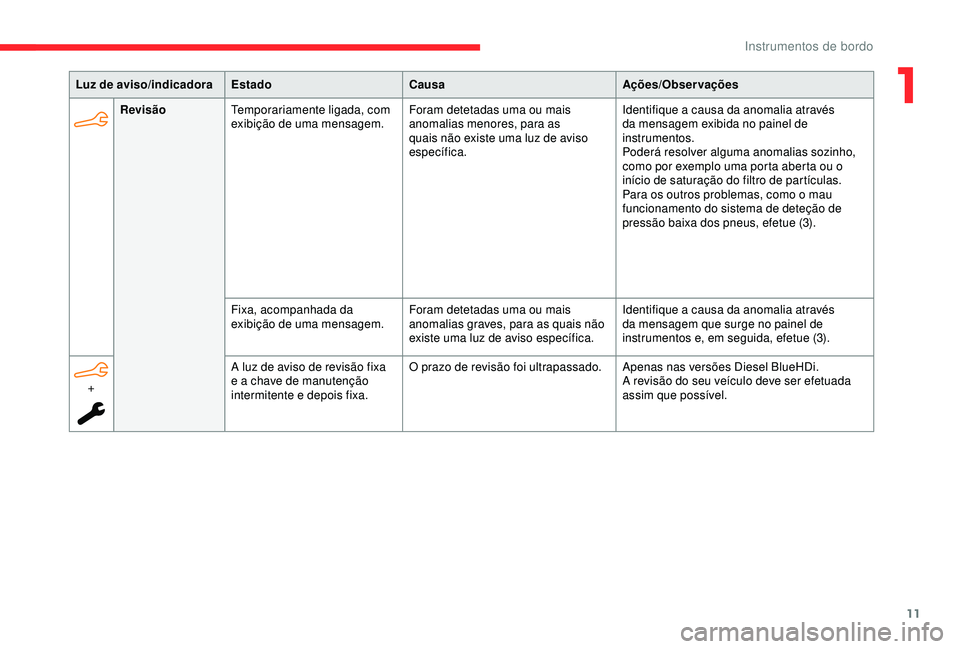

Instrumentos de bordo

11
Luz de aviso/indicadoraEstado Causa Ações/Observações
Revisão Temporariamente ligada, com
exibição de uma mensagem. Foram detetadas uma ou mais
anomalias menores, para as
quais não existe uma luz de aviso
específica. Identifique a causa da anomalia através
da mensagem exibida no painel de
instrumentos.
Poderá resolver alguma anomalias sozinho,
como por exemplo uma porta aberta ou o
início de saturação do filtro de partículas.
Para os outros problemas, como o mau
funcionamento do sistema de deteção de
pressão baixa dos pneus, efetue (3).
Fixa, acompanhada da
exibição de uma mensagem. Foram detetadas uma ou mais
anomalias graves, para as quais não
existe uma luz de aviso específica. Identifique a causa da anomalia através
da mensagem que surge no painel de
instrumentos e, em seguida, efetue (3).
+ A luz de aviso de revisão fixa
e a chave de manutenção
intermitente e depois fixa. O prazo de revisão foi ultrapassado. Apenas nas versões Diesel BlueHDi.
A revisão do seu veículo deve ser efetuada
assim que possível.
1
Instrumentos de bordo

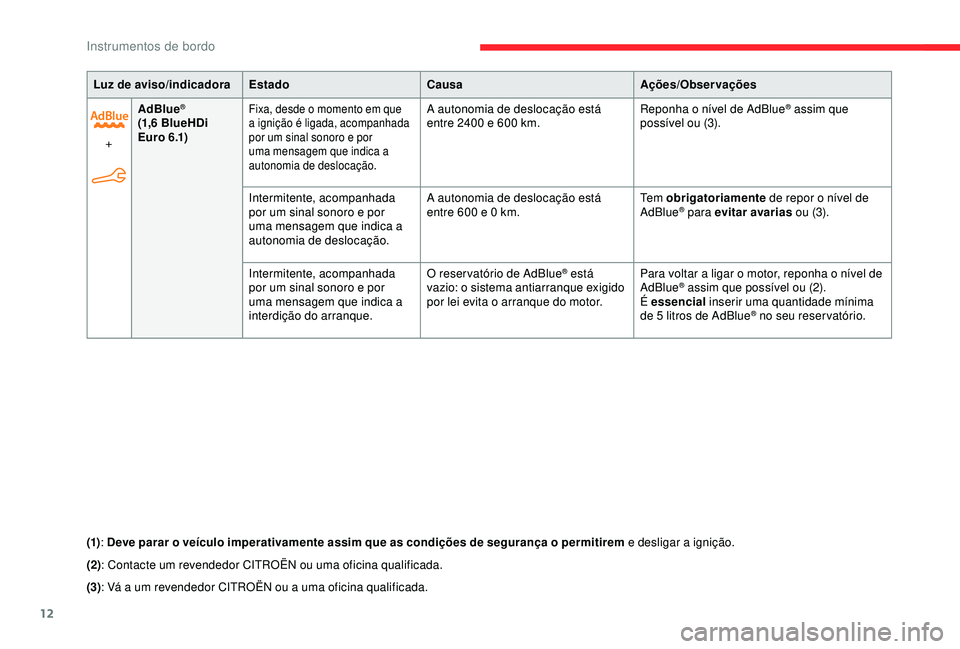

12
Luz de aviso/indicadoraEstado Causa Ações/Observações
+ AdBlue
®
(1,6
BlueHDi
E u r o 6 .1)Fixa, desde o momento em que
a ignição é ligada, acompanhada
por um sinal sonoro e por
uma mensagem que indica a
autonomia de deslocação.A autonomia de deslocação está
entre 2400 e 600 km. Reponha o nível de AdBlue® assim que
possível ou (3).
Intermitente, acompanhada
por um sinal sonoro e por
uma mensagem que indica a
autonomia de deslocação. A autonomia de deslocação está
entre 600 e 0

km. Te m obrigatoriamente
de repor o nível de
AdBlue
® para evitar avarias ou (3).
Intermitente, acompanhada
por um sinal sonoro e por
uma mensagem que indica a
interdição do arranque. O reser vatório de AdBlue
® está
vazio: o sistema antiarranque exigido
por lei evita o arranque do motor. Para voltar a ligar o motor, reponha o nível de
AdBlue® assim que possível ou (2).
É essencial inserir uma quantidade mínima
de 5

litros de AdBlue
® no seu reservatório.
(1) : Deve parar o veículo imperativamente assim que as condições de segurança o permitirem e desligar a ignição.
(2): Contacte um revendedor CITROËN ou uma oficina qualificada.
(3) : Vá a um revendedor CITROËN ou a uma oficina qualificada.

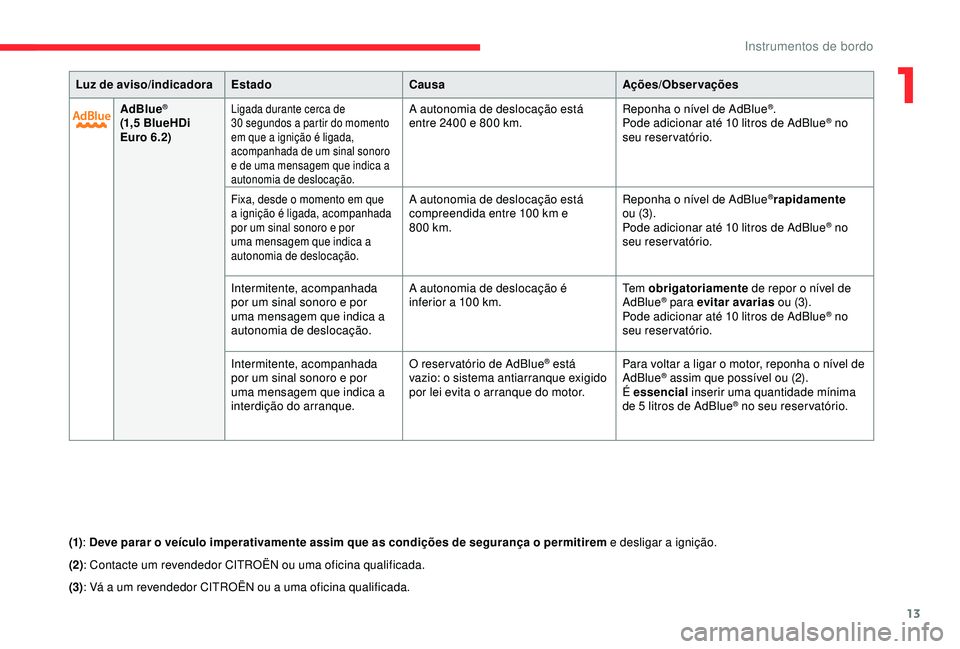

Instrumentos de bordo

13
Luz de aviso/indicadoraEstado Causa Ações/Observações
AdBlue
®
(1,5 BlueHDi
Euro 6.2)Ligada durante cerca de
30 segundos a partir do momento
em que a ignição é ligada,
acompanhada de um sinal sonoro
e de uma mensagem que indica a
autonomia de deslocação.A autonomia de deslocação está
entre 2400 e 800 km. Reponha o nível de AdBlue®.
Pode adicionar até 10

litros de AdBlue® no
seu reservatório.
Fixa, desde o momento em que
a ignição é ligada, acompanhada
por um sinal sonoro e por
uma mensagem que indica a
autonomia de deslocação.A autonomia de deslocação está
compreendida entre 100 km e
800
km. Reponha o nível de AdBlue®rapidamente

ou (3).
Pode adicionar até 10

litros de AdBlue
® no
seu reservatório.
Intermitente, acompanhada
por um sinal sonoro e por
uma mensagem que indica a
autonomia de deslocação. A autonomia de deslocação é
inferior a 100

km. Te m obrigatoriamente
de repor o nível de
AdBlue
® para evitar avarias ou (3).
Pode adicionar até 10 litros de AdBlue® no
seu reservatório.
Intermitente, acompanhada
por um sinal sonoro e por
uma mensagem que indica a
interdição do arranque. O reser vatório de AdBlue
® está
vazio: o sistema antiarranque exigido
por lei evita o arranque do motor. Para voltar a ligar o motor, reponha o nível de
AdBlue® assim que possível ou (2).
É essencial inserir uma quantidade mínima
de 5

litros de AdBlue
® no seu reservatório.
(1) : Deve parar o veículo imperativamente assim que as condições de segurança o permitirem e desligar a ignição.
(2): Contacte um revendedor CITROËN ou uma oficina qualificada.
(3) : Vá a um revendedor CITROËN ou a uma oficina qualificada.
1

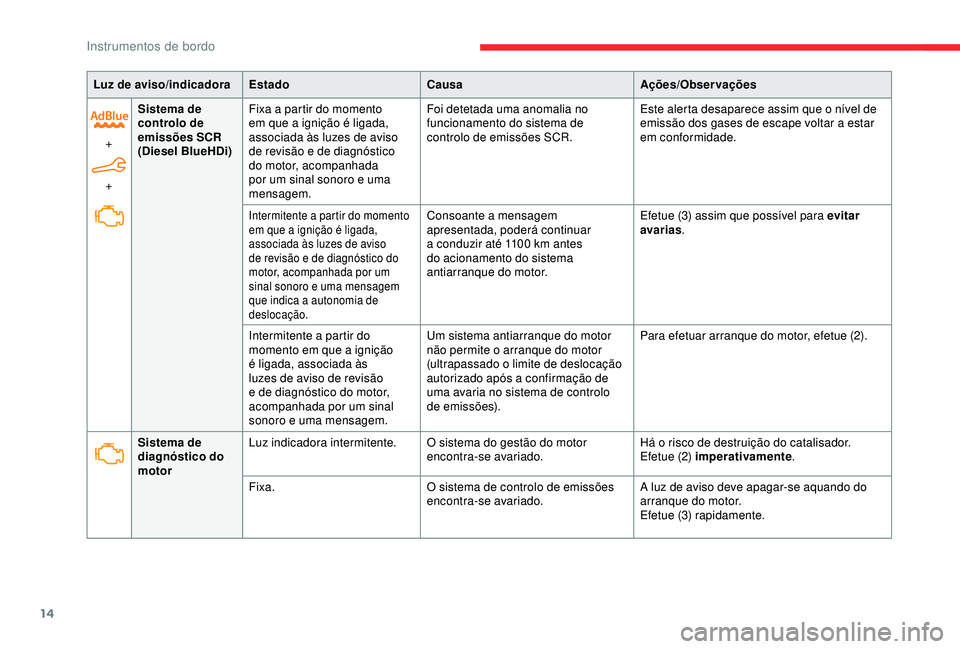

Instrumentos de bordo

14
Luz de aviso/indicadoraEstado Causa Ações/Observações
+
+ Sistema de
controlo de
emissões SCR
(Diesel BlueHDi)
Fixa a partir do momento
em que a ignição é ligada,
associada às luzes de aviso
de revisão e de diagnóstico
do motor, acompanhada
por um sinal sonoro e uma
mensagem. Foi detetada uma anomalia no
funcionamento do sistema de
controlo de emissões SCR.
Este alerta desaparece assim que o nível de
emissão dos gases de escape voltar a estar
em conformidade.
Intermitente a partir do momento
em que a ignição é ligada,
associada às luzes de aviso
de revisão e de diagnóstico do
motor, acompanhada por um
sinal sonoro e uma mensagem
que indica a autonomia de
deslocação.Consoante a mensagem
apresentada, poderá continuar
a conduzir até 1100
km antes
do acionamento do sistema
antiarranque do motor. Efetue (3) assim que possível para evitar
avarias
.
Intermitente a partir do
momento em que a ignição
é ligada, associada às
luzes de aviso de revisão
e de diagnóstico do motor,
acompanhada por um sinal
sonoro e uma mensagem. Um sistema antiarranque do motor
não permite o arranque do motor
(ultrapassado o limite de deslocação
autorizado após a confirmação de
uma avaria no sistema de controlo
de emissões).
Para efetuar arranque do motor, efetue (2).
Sistema de
diagnóstico do
motor Luz indicadora intermitente.
O sistema do gestão do motor
encontra-se avariado. Há o risco de destruição do catalisador.
Efetue (2) imperativamente
.
Fixa. O sistema de controlo de emissões
encontra-se avariado. A luz de aviso deve apagar-se aquando do
arranque do motor.
Efetue (3) rapidamente.

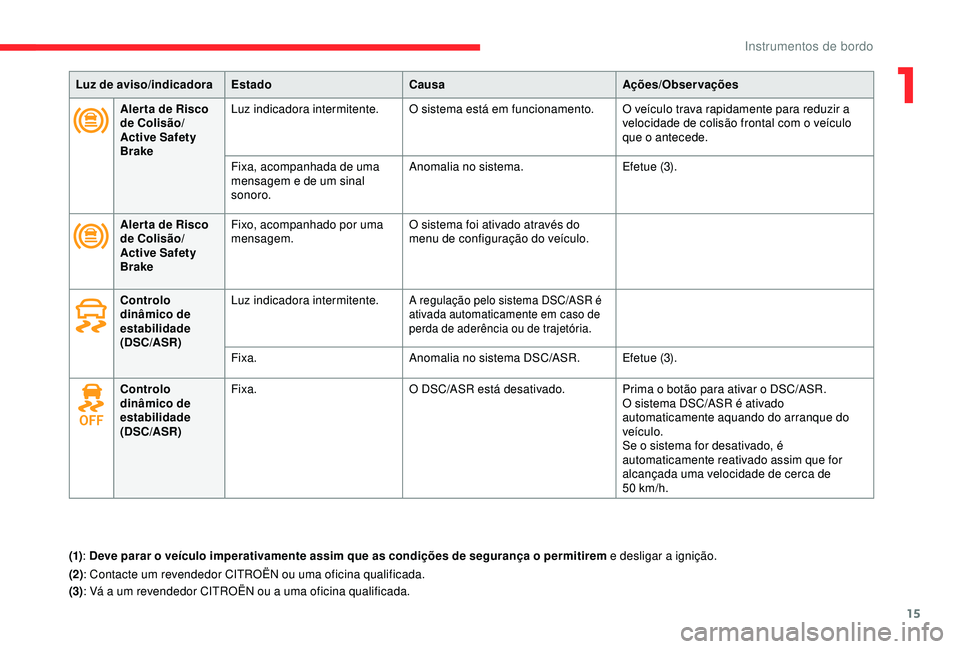

Instrumentos de bordo

15
Luz de aviso/indicadoraEstado Causa Ações/Observações
Aler ta de Risco
de Colisão/
Active Safety
Brake Luz indicadora intermitente.
O sistema está em funcionamento. O veículo trava rapidamente para reduzir a
velocidade de colisão frontal com o veículo
que o antecede.
Fixa, acompanhada de uma
mensagem e de um sinal
sonoro. Anomalia no sistema.
Efetue (3).
Aler ta de Risco
de Colisão/
Active Safety
Brake Fixo, acompanhado por uma
mensagem.
O sistema foi ativado através do
menu de configuração do veículo.
Controlo
dinâmico de
estabilidade
(DSC/ASR) Luz indicadora intermitente.
A regulação pelo sistema DSC/ASR é
ativada automaticamente em caso de
perda de aderência ou de trajetória.
Fixa.
Anomalia no sistema DSC/ASR. Efetue (3).
Controlo
dinâmico de
estabilidade
(DSC/ASR) Fixa.
O DSC/ASR está desativado. Prima o botão para ativar o DSC/ASR.
O sistema DSC/ASR é ativado
automaticamente aquando do arranque do
veículo.
Se o sistema for desativado, é
automaticamente reativado assim que for
alcançada uma velocidade de cerca de
50


km/h.
(1) : Deve parar o veículo imperativamente assim que as condições de segurança o permitirem e desligar a ignição.
(2): Contacte um revendedor CITROËN ou uma oficina qualificada.
(3) : Vá a um revendedor CITROËN ou a uma oficina qualificada.
1

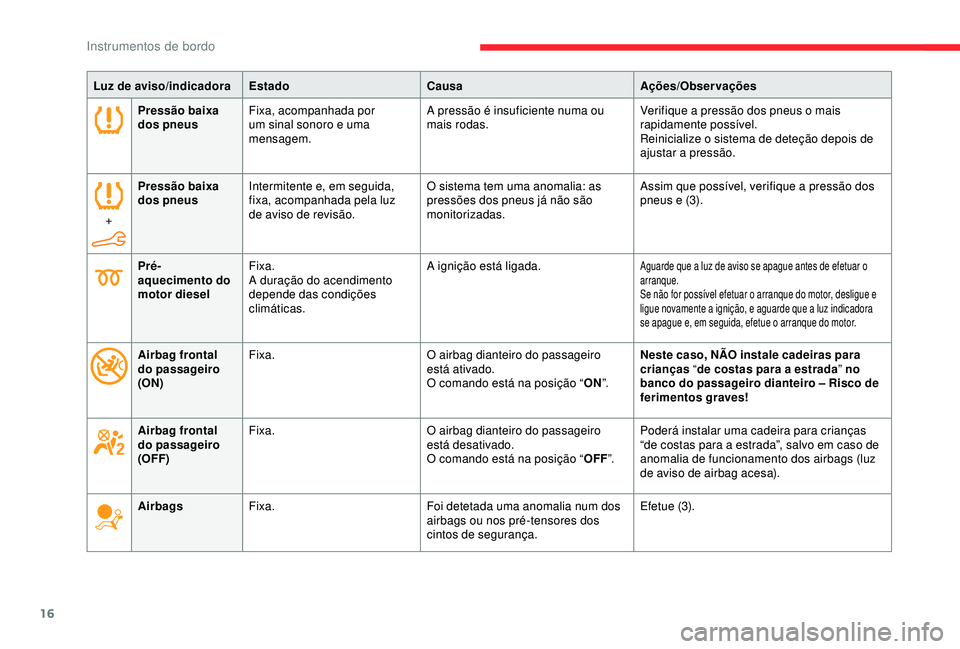

Instrumentos de bordo

16
Pressão baixa
dos pneusFixa, acompanhada por
um sinal sonoro e uma
mensagem. A pressão é insuficiente numa ou
mais rodas.
Verifique a pressão dos pneus o mais
rapidamente possível.
Reinicialize o sistema de deteção depois de
ajustar a pressão.
+ Pressão baixa
dos pneus
Intermitente e, em seguida,
fixa, acompanhada pela luz
de aviso de revisão. O sistema tem uma anomalia: as
pressões dos pneus já não são
monitorizadas. Assim que possível, verifique a pressão dos
pneus e (3).
Pré-
aquecimento do
motor diesel Fixa.
A duração do acendimento
depende das condições
climáticas. A ignição está ligada.
Aguarde que a luz de aviso se apague antes de efetuar o
arranque.
Se não for possível efetuar o arranque do motor, desligue e
ligue novamente a ignição, e aguarde que a luz indicadora
se apague e, em seguida, efetue o arranque do motor.
Airbag frontal
do passageiro
(ON)
Fixa.
O airbag dianteiro do passageiro
está ativado.
O comando está na posição “ON”. Neste caso, NÃO instale cadeiras para
crianças “
de costas para a estrada ” no
banco do passageiro dianteiro – Risco de
ferimentos graves!
Airbag frontal
do passageiro
(OFF) Fixa.
O airbag dianteiro do passageiro
está desativado.
O comando está na posição “OFF”. Poderá instalar uma cadeira para crianças
“de costas para a estrada”, salvo em caso de
anomalia de funcionamento dos airbags (luz
de aviso de airbag acesa).
Airbags Fixa. Foi detetada uma anomalia num dos
airbags ou nos pré-tensores dos
cintos de segurança. Efetue (3).
Luz de aviso/indicadora
Estado Causa Ações/Observações

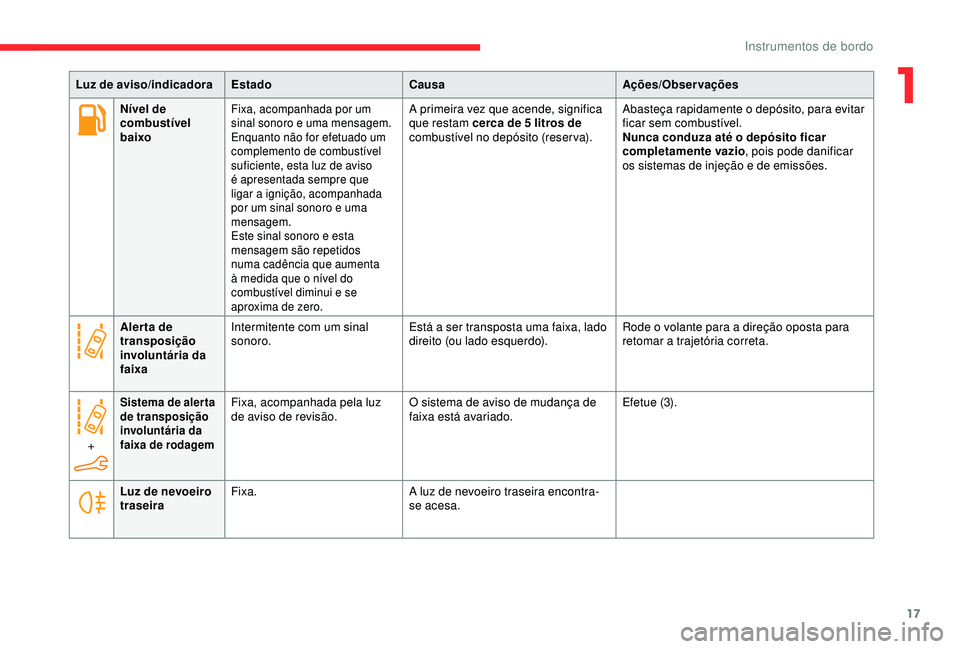

Instrumentos de bordo

17
Luz de aviso/indicadoraEstado Causa Ações/Observações
Nível de
combustível
baixo
Fixa, acompanhada por um
sinal sonoro e uma mensagem.
Enquanto não for efetuado um
complemento de combustível
suficiente, esta luz de aviso
é apresentada sempre que
ligar a ignição, acompanhada
por um sinal sonoro e uma
mensagem.
Este sinal sonoro e esta
mensagem são repetidos
numa cadência que aumenta
à medida que o nível do
combustível diminui e se
aproxima de zero.A primeira vez que acende, significa
que restam cerca de 5 litros de
combustível no depósito (reserva). Abasteça rapidamente o depósito, para evitar
ficar sem combustível.
Nunca conduza até o depósito ficar
completamente vazio
, pois pode danificar
os sistemas de injeção e de emissões.
Aler ta de
transposição
involuntária da
faixa Intermitente com um sinal
sonoro.
Está a ser transposta uma faixa, lado
direito (ou lado esquerdo). Rode o volante para a direção oposta para
retomar a trajetória correta.
+
Sistema de aler ta
de transposição
involuntária da
faixa de rodagemFixa, acompanhada pela luz
de aviso de revisão. O sistema de aviso de mudança de
faixa está avariado. Efetue (3).
Luz de nevoeiro
traseira Fixa.
A luz de nevoeiro traseira encontra-
se acesa.
1
Instrumentos de bordo

18
Luz de aviso/indicadoraEstado Causa Ações/Observações
Luzes de aviso verdes
Stop & Star tFixa.Quando o veículo para, o sistema Stop
& Start coloca o motor em modo STOP.
Luz indicadora intermitente
temporariamente.O modo STOP encontra-se
temporariamente indisponível ou o modo
START é ativado automaticamente.
Indicador de
mudança de
direção esquerdoIntermitente com sinal sonoro. As luzes encontram-se acesas.
Indicador de
mudança de
direção direito Intermitente com sinal sonoro.
As luzes encontram-se acesas.
Luzes de
presença Fixa.
As luzes encontram-se acesas.
Luzes de
cruzamento Fixa.
As luzes encontram-se acesas.
Luzes de
nevoeiro
dianteiras Fixa.
As luzes de nevoeiro dianteiras
encontram-se acesas.
Luzes de aviso azuis
Luzes de
estrada
(máximos)Fixa.
As luzes de estrada encontram-se
acesas.
Instrumentos de bordo
