Desmontaje de una rueda
Estacionamiento del vehículo
Aparque el vehículo en un lugar donde no
obstaculice la circulación. El suelo debe ser
horizontal, estable y no deslizante.
Con caja de cambios manual , introduzca
la primera marcha y quite el contacto para
bloquear las ruedas.
Con caja de cambios automática , coloque el
selector de marchas en la posición P y quite el
contacto para bloquear las ruedas.
Con una caja de cambios electrónica ,
coloque el selector de marchas en la posición
D y quite el contacto para bloquear las ruedas.
Aplique el freno de estacionamiento y
compruebe que se enciende el testigo en el
cuadro de instrumentos.
Los pasajeros deben salir del vehículo
y esperar en una zona que garantice su
seguridad.
Asegúrese de que el gato está correctamente
colocado en uno de los puntos de elevación
del vehículo.
Una utilización incorrecta del gato puede
provocar la caída del vehículo.
Nunca se sitúe bajo un vehículo elevado
mediante un gato; utilice un caballete.
Rueda con tapacubos
Al volver a montar la rueda , después de
apretar los tornillos de la rueda, monte el
embellecedor comenzando por colocar su
paso frente a la válvula y presionando luego
por todo su contorno con la palma de la mano.

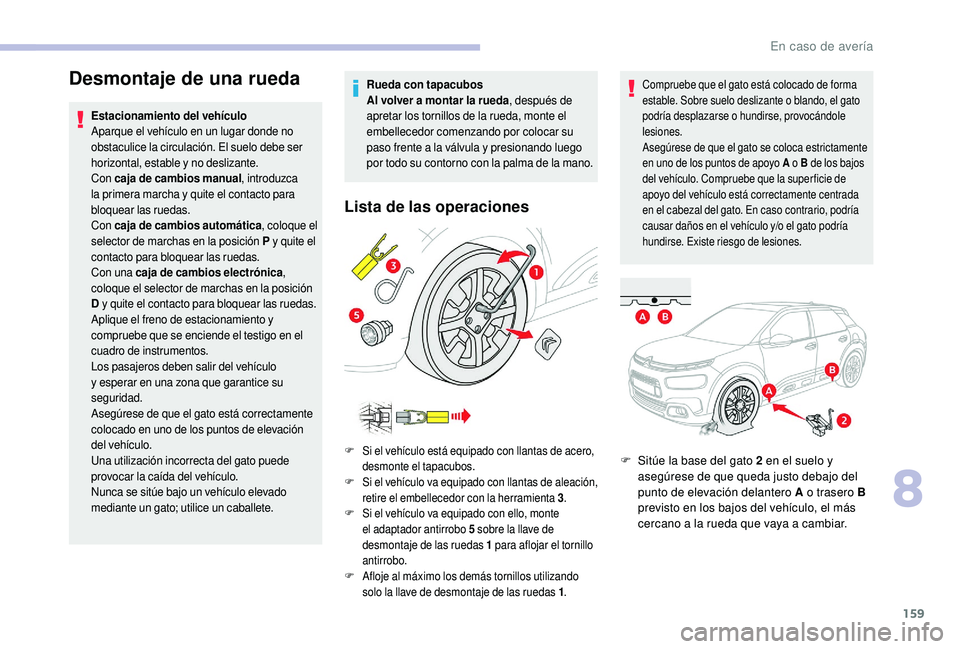

Lista de las operaciones
F Si el vehículo está equipado con llantas de acero, desmonte el tapacubos.
F
S

i el vehículo va equipado con llantas de aleación,
retire el embellecedor con la herramienta 3 .
F
S

i el vehículo va equipado con ello, monte
el adaptador antirrobo 5

s
obre la llave de
desmontaje de las ruedas 1

par
a aflojar el tornillo
antirrobo.
F
A

floje al máximo los demás tornillos utilizando
solo la llave de desmontaje de las ruedas 1 .
Compruebe que el gato está colocado de forma
estable. Sobre suelo deslizante o blando, el gato
podría desplazarse o hundirse, provocándole
lesiones.
Asegúrese de que el gato se coloca estrictamente
en uno de los puntos de apoyo A o B de los bajos
del vehículo. Compruebe que la super ficie de
apoyo del vehículo está correctamente centrada
en el cabezal del gato. En caso contrario, podría
causar daños en el vehículo y/o el gato podría
hundirse. Existe riesgo de lesiones.
F Sitúe la base del gato 2 en el suelo y
asegúrese de que queda justo debajo del
punto de elevación delantero A o trasero B
previsto en los bajos del vehículo, el más
cercano a la rueda que vaya a cambiar.
8
En caso de avería

160
F Despliegue el gato 2 hasta que la parte
superior entre en contacto con el punto de
elevación A o B que se vaya a utilizar; la
zona de contacto A o B del vehículo debe
encajar correctamente en el centro de la
parte superior del gato.
F

E
leve el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).
Almacenamiento de la rueda
La rueda dañada se puede guardar debajo del
suelo del maletero, en el alojamiento estándar
para la rueda de repuesto.
Para guardar una llanta de aluminio, desmonte
en primer lugar el tapacubos de la parte central
de la rueda de manera que se pueda colocar el
dispositivo de fijación (tuerca y tornillo).
En el caso de una rueda de repuesto de tipo
"temporal", la rueda dañada no se puede
guardar debajo del suelo del maletero. Se debe
guardar en el suelo del maletero, usando una
cubierta para proteger el interior del maletero.

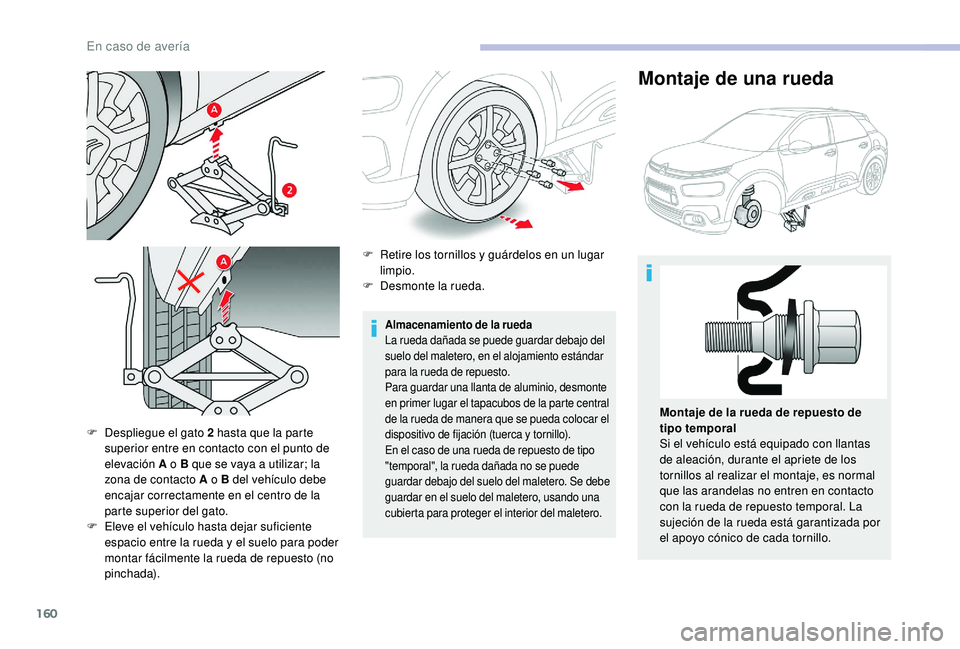

Montaje de una rueda
F Retire los tornillos y guárdelos en un lugar limpio.
F

D
esmonte la rueda.
Montaje de la rueda de repuesto de
tipo temporal
Si el vehículo está equipado con llantas
de aleación, durante el apriete de los
tornillos al realizar el montaje, es normal
que las arandelas no entren en contacto
con la rueda de repuesto temporal. La
sujeción de la rueda está garantizada por
el apoyo cónico de cada tornillo.
En caso de avería

161

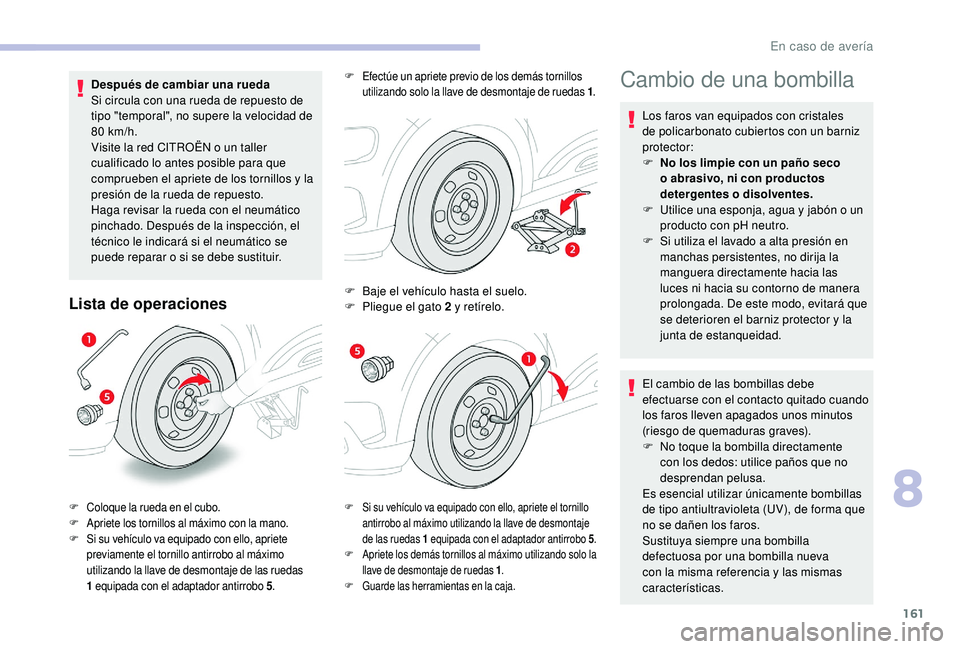

Después de cambiar una rueda
Si circula con una rueda de repuesto de
tipo "temporal", no supere la velocidad de
80

km/h.
Visite la red CITROËN o un taller
cualificado lo antes posible para que
comprueben el apriete de los tornillos y la
presión de la rueda de repuesto.
Haga revisar la rueda con el neumático
pinchado. Después de la inspección, el
técnico le indicará si el neumático se
puede reparar o si se debe sustituir.
Lista de operaciones
F Si su vehículo va equipado con ello, apriete el tornillo antirrobo al máximo utilizando la llave de desmontaje
de las ruedas 1

e
quipada con el adaptador antirrobo 5 .
F
A

priete los demás tornillos al máximo utilizando solo la
llave de desmontaje de ruedas 1 .
F
G

uarde las herramientas en la caja.F Coloque la rueda en el cubo.
F Apriete los tornillos al máximo con la mano.
F
S

i su vehículo va equipado con ello, apriete
previamente el tornillo antirrobo al máximo
utilizando la llave de desmontaje de las ruedas
1

e
quipada con el adaptador antirrobo 5 .F
E

fectúe un apriete previo de los demás tornillos
utilizando solo la llave de desmontaje de ruedas 1 .
F Baje el vehículo hasta el suelo.
F
P liegue el gato 2 y retírelo.
Cambio de una bombilla
Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F

N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F

U
tilice una esponja, agua y jabón o un
producto con pH neutro.
F

S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera directamente hacia las
luces ni hacia su contorno de manera
prolongada. De este modo, evitará que
se deterioren el barniz protector y la
junta de estanqueidad.
El cambio de las bombillas debe
efectuarse con el contacto quitado cuando
los faros lleven apagados unos minutos
(riesgo de quemaduras graves).
F

N
o toque la bombilla directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta (UV), de forma que
no se dañen los faros.
Sustituya siempre una bombilla
defectuosa por una bombilla nueva
con la misma referencia y las mismas
características.
8
En caso de avería

162
Diodos electroluminiscentes (LED).
Para la sustitución de este tipo de
bombillas, consulte en la red CITROËN o
en un taller cualificado.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho
en la cara interior del cristal de los faros
y de las luces traseras, que desaparece
unos minutos después de encender las
luces.

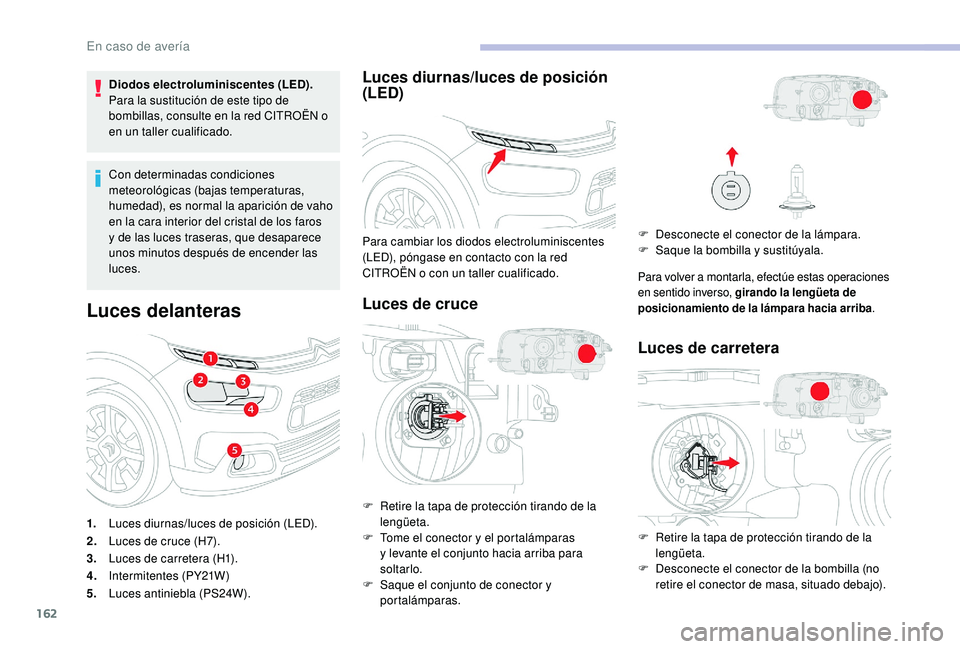

Luces delanteras
1.Luces diurnas/luces de posición (LED).
2. Luces de cruce (H7).
3. Luces de carretera (H1).
4. Intermitentes (PY21W)
5. Luces antiniebla (PS24W).
Luces diurnas/luces de posición
(LED)
Luces de cruce
Para cambiar los diodos electroluminiscentes
(LED), póngase en contacto con la red
CITROËN o con un taller cualificado.
F

R
etire la tapa de protección tirando de la
lengüeta.
F

T
ome el conector y el portalámparas
y levante el conjunto hacia arriba para
soltarlo.
F

S
aque el conjunto de conector y
portalámparas. F
D esconecte el conector de la lámpara.
F S aque la bombilla y sustitúyala.
Para volver a montarla, efectúe estas operaciones
en sentido inverso, girando la lengüeta de
posicionamiento de la lámpara hacia arriba.
Luces de carretera
F Retire la tapa de protección tirando de la
lengüeta.
F

D
esconecte el conector de la bombilla (no
retire el conector de masa, situado debajo).
En caso de avería

163
Para el montaje, efectúe estas operaciones en
sentido inverso.

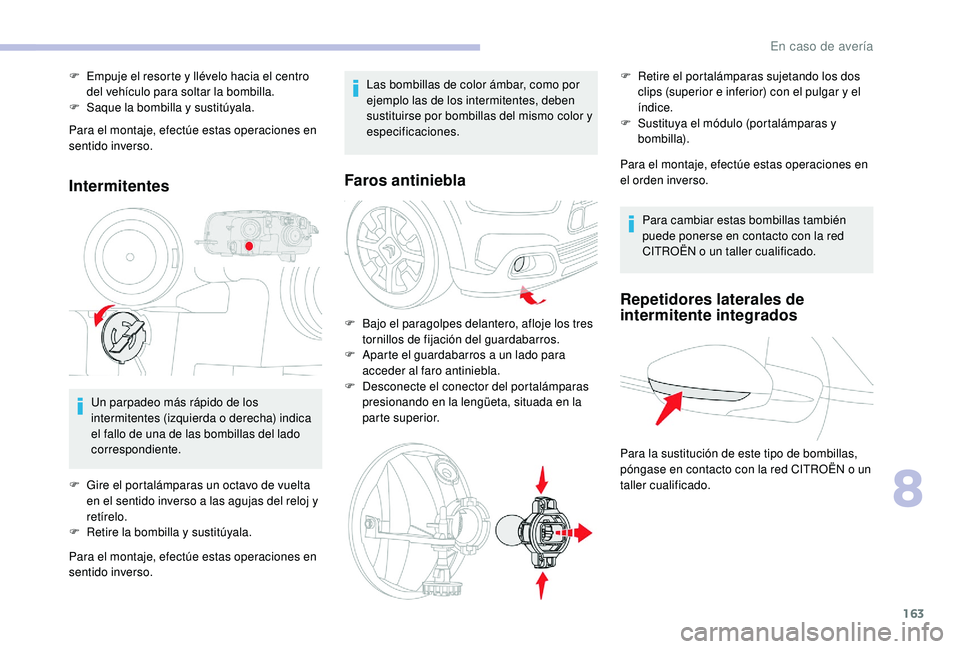

Intermitentes
Un parpadeo más rápido de los
intermitentes (izquierda o derecha) indica
el fallo de una de las bombillas del lado
correspondiente.
F

G
ire el portalámparas un octavo de vuelta
en el sentido inverso a las agujas del reloj y
retírelo.
F

R
etire la bombilla y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso. Las bombillas de color ámbar, como por
ejemplo las de los intermitentes, deben
sustituirse por bombillas del mismo color y
especificaciones.
Faros antiniebla
F Bajo el paragolpes delantero, afloje los tres
tornillos de fijación del guardabarros.
F

A
parte el guardabarros a un lado para
acceder al faro antiniebla.
F

D
esconecte el conector del portalámparas
presionando en la lengüeta, situada en la
parte superior. Para el montaje, efectúe estas operaciones en
el orden inverso.
F

E

mpuje el resorte y llévelo hacia el centro
del vehículo para soltar la bombilla.
F

S

aque la bombilla y sustitúyala.
Para cambiar estas bombillas también
puede ponerse en contacto con la red
CITROËN o un taller cualificado.
Repetidores laterales de
intermitente integrados
Para la sustitución de este tipo de bombillas,
póngase en contacto con la red CITROËN o un
taller cualificado. F
R
etire el portalámparas sujetando los dos
clips (superior e inferior) con el pulgar y el
índice.
F
S
ustituya el módulo (portalámparas y
bombilla).
8
En caso de avería

164

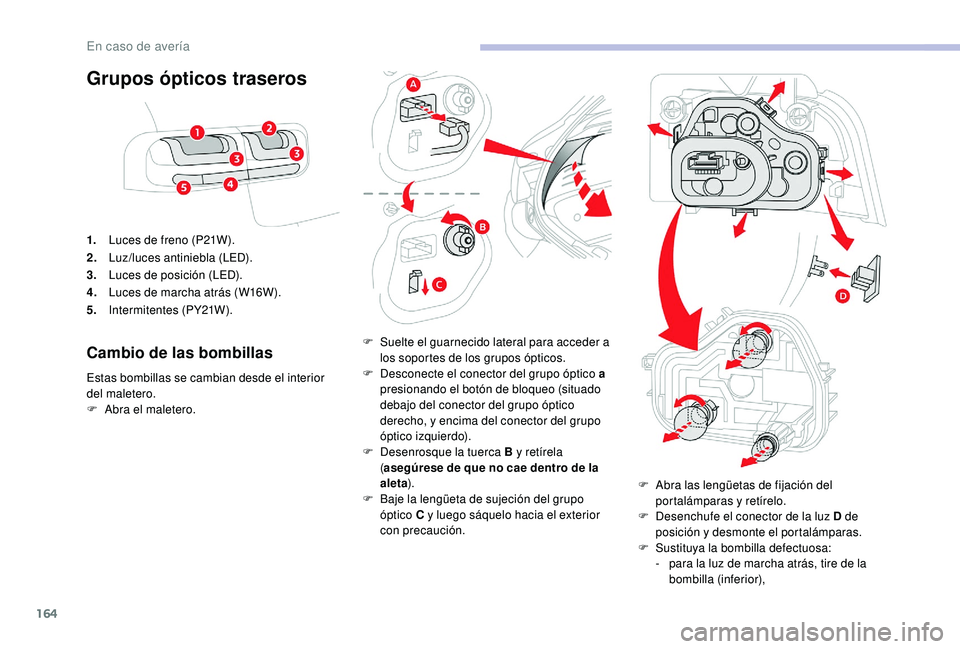

Grupos ópticos traseros
1.Luces de freno (P21W).
2. Luz/luces antiniebla (LED).
3. Luces de posición (LED).
4. Luces de marcha atrás (W16W).
5. Intermitentes (PY21W).
Cambio de las bombillas
Estas bombillas se cambian desde el interior
del maletero.
F

A
bra el maletero. F

S
uelte el guarnecido lateral para acceder a
los soportes de los grupos ópticos.
F D esconecte el conector del grupo óptico a
presionando el botón de bloqueo (situado
debajo del conector del grupo óptico
derecho, y encima del conector del grupo
óptico izquierdo).
F

D
esenrosque la tuerca B y retírela
( asegúrese de que no cae dentro de la
aleta ).
F

B
aje la lengüeta de sujeción del grupo
óptico C y luego sáquelo hacia el exterior
con precaución. F

A
bra las lengüetas de fijación del
portalámparas y retírelo.
F

D
esenchufe el conector de la luz D de
posición y desmonte el portalámparas.
F

Su
stituya la bombilla defectuosa:
-

p
ara la luz de marcha atrás, tire de la
bombilla (inferior),
En caso de avería

165
Para el montaje, efectúe estas operaciones en
el orden inverso.
Asegúrese de que la luz de marcha atrás está bien
conectada antes de volver a introducir el portalámparas.
Tenga cuidado de encajar el grupo óptico en sus guías,
manteniéndolo alineado con el vehículo.
Apriete lo suficiente para garantizar la estanqueidad,
pero sin dañar el grupo óptico.

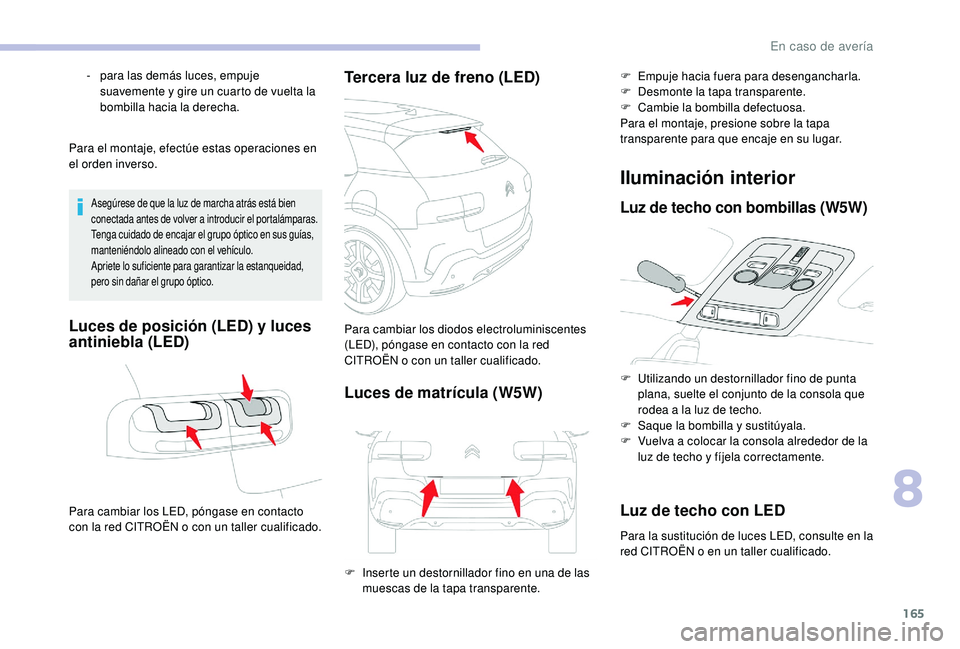

Luces de posición (LED) y luces
antiniebla (LED)
Para cambiar los LED, póngase en contacto
con la red CITROËN o con un taller cualificado.
Tercera luz de freno (LED)
Para cambiar los diodos electroluminiscentes
(LED), póngase en contacto con la red
CITROËN o con un taller cualificado.
Luces de matrícula (W5W)
Iluminación interior
Luz de techo con bombillas (W5W)
F Utilizando un destornillador fino de punta plana, suelte el conjunto de la consola que
rodea a la luz de techo.
F

S
aque la bombilla y sustitúyala.
F

V
uelva a colocar la consola alrededor de la
luz de techo y fíjela correctamente.
Luz de techo con LED
Para la sustitución de luces LED, consulte en la
red CITROËN o en un taller cualificado.
-

p

ara las demás luces, empuje
suavemente y gire un cuarto de vuelta la
bombilla hacia la derecha.
F

I

nserte un destornillador fino en una de las
muescas de la tapa transparente. F

E
mpuje hacia fuera para desengancharla.
F
D
esmonte la tapa transparente.
F
C
ambie la bombilla defectuosa.
Para el montaje, presione sobre la tapa
transparente para que encaje en su lugar.
8
En caso de avería

166

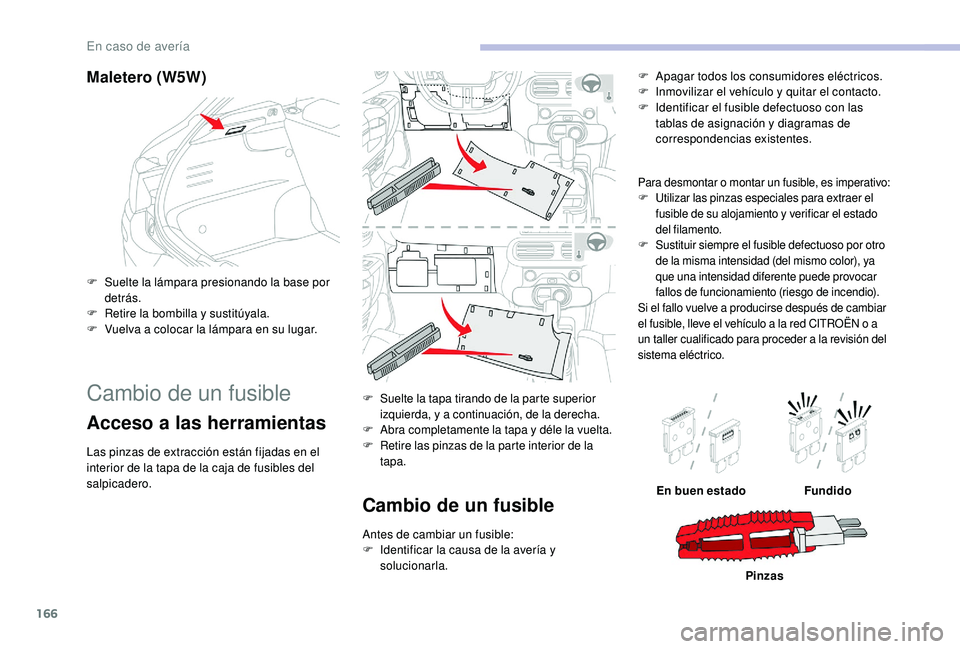

Maletero (W5W)
F Suelte la lámpara presionando la base por detrás.
F

R
etire la bombilla y sustitúyala.
F

V
uelva a colocar la lámpara en su lugar.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están fijadas en el
interior de la tapa de la caja de fusibles del
salpicadero. F
S

uelte la tapa tirando de la parte superior
izquierda, y a continuación, de la derecha.
F
A
bra completamente la tapa y déle la vuelta.
F R etire las pinzas de la parte interior de la
tapa.
Cambio de un fusible
Antes de cambiar un fusible:
F I dentificar la causa de la avería y
solucionarla.
Para desmontar o montar un fusible, es imperativo:
F Ut ilizar las pinzas especiales para extraer el
fusible de su alojamiento y verificar el estado
del filamento.
F
Su

stituir siempre el fusible defectuoso por otro
de la misma intensidad (del mismo color), ya
que una intensidad diferente puede provocar
fallos de funcionamiento (riesgo de incendio).
Si el fallo vuelve a producirse después de cambiar
el fusible, lleve el vehículo a la red CITROËN o a
un taller cualificado para proceder a la revisión del
sistema eléctrico.
F Apagar todos los consumidores eléctricos.
F I nmovilizar el vehículo y quitar el contacto.
F

I
dentificar el fusible defectuoso con las
tablas de asignación y diagramas de
correspondencias existentes.
En buen estado Fundido
Pinzas
En caso de avería

167

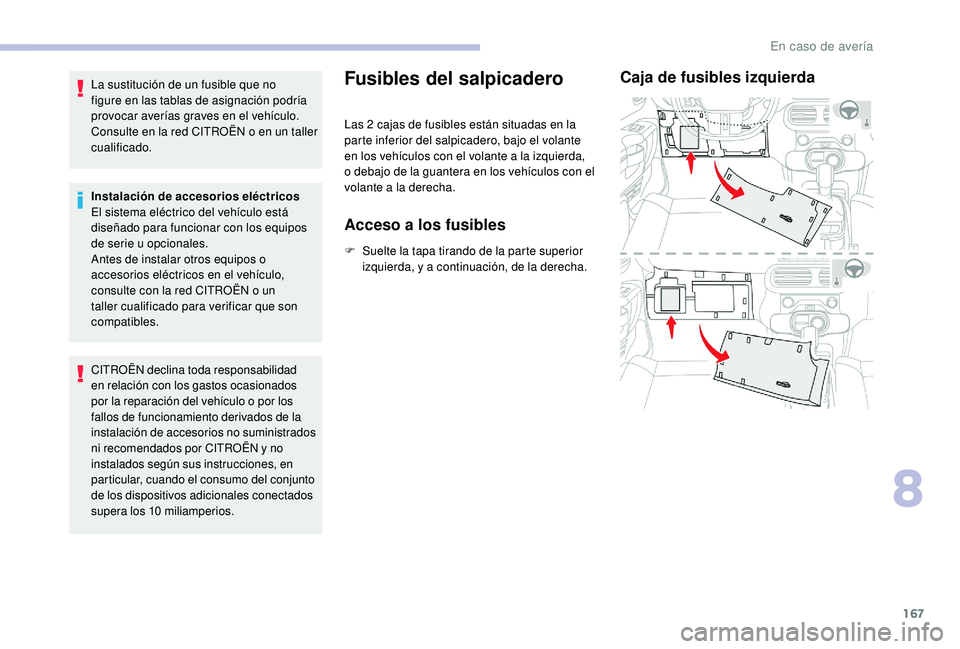

La sustitución de un fusible que no
figure en las tablas de asignación podría
provocar averías graves en el vehículo.
Consulte en la red CITROËN o en un taller
cualificado.
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos
de serie u opcionales.
Antes de instalar otros equipos o
accesorios eléctricos en el vehículo,
consulte con la red CITROËN o un
taller cualificado para verificar que son
compatibles.
CITROËN declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los
fallos de funcionamiento derivados de la
instalación de accesorios no suministrados
ni recomendados por CITROËN y no
instalados según sus instrucciones, en
particular, cuando el consumo del conjunto
de los dispositivos adicionales conectados
supera los 10

miliamperios.Fusibles del salpicadero
Las 2 cajas de fusibles están situadas en la
p arte inferior del salpicadero, bajo el volante
en los vehículos con el volante a la izquierda,
o debajo de la guantera en los vehículos con el
volante a la derecha.
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior izquierda, y a continuación, de la derecha.
Caja de fusibles izquierda
8
En caso de avería

168

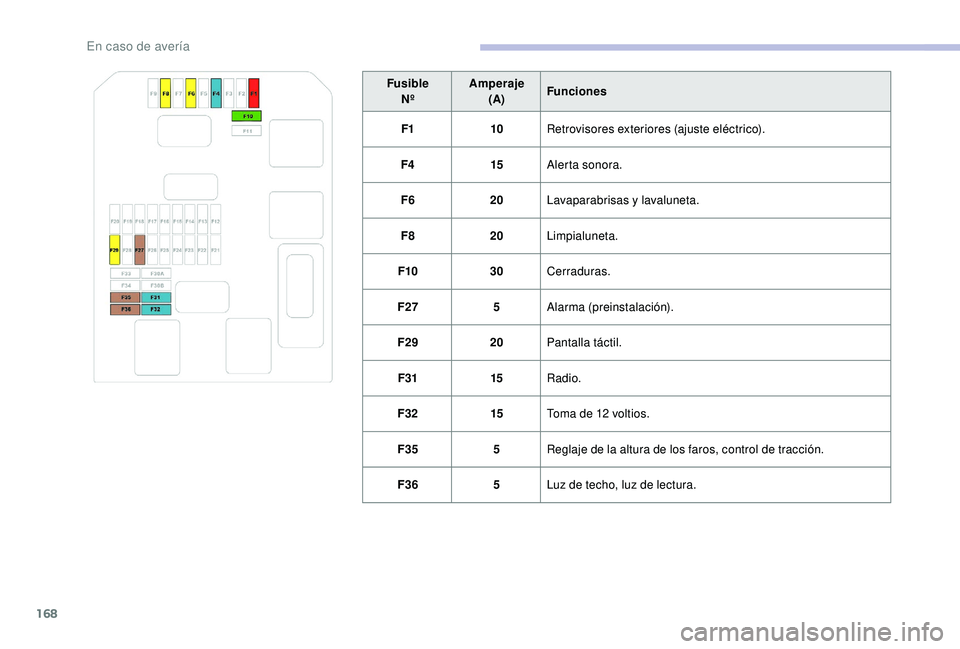

FusibleNº Amperaje
(A) Funciones
F1 10Retrovisores exteriores (ajuste eléctrico).
F4 15Alerta sonora.
F6 20Lavaparabrisas y lavaluneta.
F8 20Limpialuneta.
F10 30Cerraduras.
F27 5Alarma (preinstalación).
F29 20Pantalla táctil.
F31 15Radio.
F32 15Toma de 12
voltios.
F35 5Reglaje de la altura de los faros, control de tracción.
F36 5Luz de techo, luz de lectura.
En caso de avería
