CITROEN C4 CACTUS 2019 Omistajan Käsikirjat (in Finnish)

49
Ohjeita tuuletusta ja ilmastointilaitetta varten
Jotta nämä järjestelmät toimisivat
moitteettomasti ja tehokkaasti, noudata
seuraavia valmistajan käyttö- ja huolto-
ohjeita:
F
J
otta ilma jakautuu tasaisesti,
pidä tuulilasin alareunassa
olevat ilmanottoritilät, suuttimet,
tuuletussuuttimet, ilman ulostulot ja
tavaratilan ilmanpoistoaukko vapaina
esteistä.
F

Ä
lä peitä kojelaudassa olevaa
aurinkoanturia, sillä sitä käytetään
automaattisen ilmastointijärjestelmän
säätelyyn.
F

K
äytä ilmastointilaitetta vähintään
5 -10
minuutin ajan 1-2 kertaa
kuukaudessa, jotta se pysyy hyvässä
toimintakunnossa.
F

V
aihda suodatinpanokset säännöllisesti.
Suosittelemme käyttämään matkustamon
yhdistelmäsuodatinta. Suodattimen
aktiivisen erikoislisäaineen ansiosta se
myötävaikuttaa matkustajien hengittämän
ilman ja matkustamon puhdistumiseen
(allergiaoireet, pahat hajut ja
rasvakerrostumat vähenevät).
F

J
otta ilmastointijärjestelmä toimisi
moitteettomasti, suosittelemme
tarkistuttamaan sen säännöllisesti takuu-
ja huoltokirjan suositusten mukaisesti. F
J os järjestelmä ei tuota kylmää ilmaa,
kytke se pois toiminnasta ja ota
yhteys CITROËN-jälleenmyyjään tai
valtuutettuun korjaamoon.
Kun autolla vedetään maksimikuormaa
jyrkässä ylämäessä ja kuumalla ilmalla,
ilmastoinnin kytkeminen pois päältä parantaa
moottorin tehoa ja lisää siten vetoon
käytettävää voimaa.
Voit välttää ikkunoiden huurtumisen ja
ilmanlaadun heikkenemisen seuraavasti:
-
v

ältä ajamasta liian kauan järjestelmän
ollessa pois käytöstä
-

ä
lä pidä sisäilman kierrätystä käytössä
liian pitkiä aikoja yhtäjaksoisesti. Jos sisälämpötila pitkän auringossa
seisomisen jälkeen on hyvin korkea,
tuuleta matkustamoa jonkin aikaa.
Aseta puhallusvoimakkuus riittävän
suurelle teholle, jotta matkustamon ilma
vaihtuu nopeasti.
Ilmastointilaitteen toimiessa muodostuu
kondensaatiota, jolloin vettä tippuu auton
alle. Se on täysin normaalia.
Stop & Star t
Lämmitys- ja ilmastointilaite toimivat vain
moottorin käydessä.
Kytke Stop & Start -järjestelmä tilapäisesti
pois päältä, jotta matkustamon lämpötila
pysyy miellyttävänä.
Katso lisätietoja aiheesta Stop & Star t
asiaa käsittelevästä kohdasta.
3
Ergonomia ja mukavuus

50

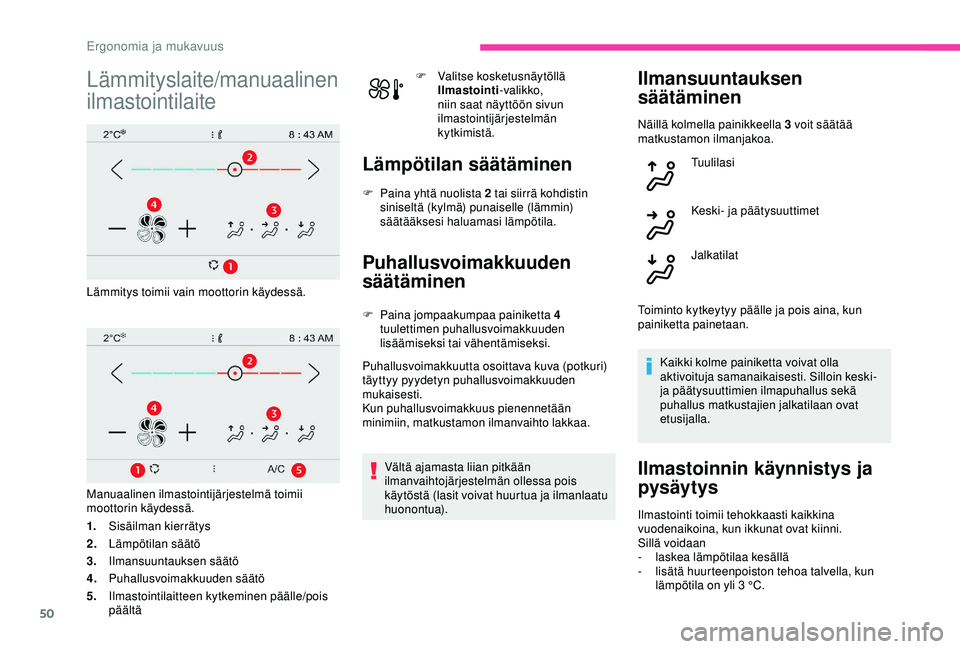

Lämmityslaite/manuaalinen
ilmastointilaite
Lämmitys toimii vain moottorin käydessä.
Manuaalinen ilmastointijärjestelmä toimii
moottorin käydessä.
1.Sisäilman kierrätys
2. Lämpötilan säätö
3. Ilmansuuntauksen säätö
4. Puhallusvoimakkuuden säätö
5. Ilmastointilaitteen kytkeminen päälle/pois
päältä F

V
alitse kosketusnäytöllä
Ilmastointi -valikko,
niin saat näyttöön sivun
ilmastointijärjestelmän
kytkimistä.
Lämpötilan säätäminen
F Paina yhtä nuolista 2 tai siirrä kohdistin siniseltä (kylmä) punaiselle (lämmin)
säätääksesi haluamasi lämpötila.
Puhallusvoimakkuuden
säätäminen
F Paina jompaakumpaa painiketta 4 tuulettimen puhallusvoimakkuuden
lisäämiseksi tai vähentämiseksi.
Puhallusvoimakkuutta osoittava kuva (potkuri)
täyttyy pyydetyn puhallusvoimakkuuden
mukaisesti.
Kun puhallusvoimakkuus pienennetään
minimiin, matkustamon ilmanvaihto lakkaa.
Vältä ajamasta liian pitkään
ilmanvaihtojärjestelmän ollessa pois
käytöstä (lasit voivat huurtua ja ilmanlaatu
huonontua).
Ilmansuuntauksen
säätäminen
Näillä kolmella painikkeella 3 voit säätää
matkustamon ilmanjakoa. Tuulilasi
Keski- ja päätysuuttimet
Jalkatilat
Toiminto kytkeytyy päälle ja pois aina, kun
painiketta painetaan. Kaikki kolme painiketta voivat olla
aktivoituja samanaikaisesti. Silloin keski-
ja päätysuuttimien ilmapuhallus sekä
puhallus matkustajien jalkatilaan ovat
etusijalla.
Ilmastoinnin käynnistys ja
pysäytys
Ilmastointi toimii tehokkaasti kaikkina
vuodenaikoina, kun ikkunat ovat kiinni.
Sillä voidaan
-
la

skea lämpötilaa kesällä
-

l
isätä huurteenpoiston tehoa talvella, kun
lämpötila on yli 3
°C.
Ergonomia ja mukavuus

51

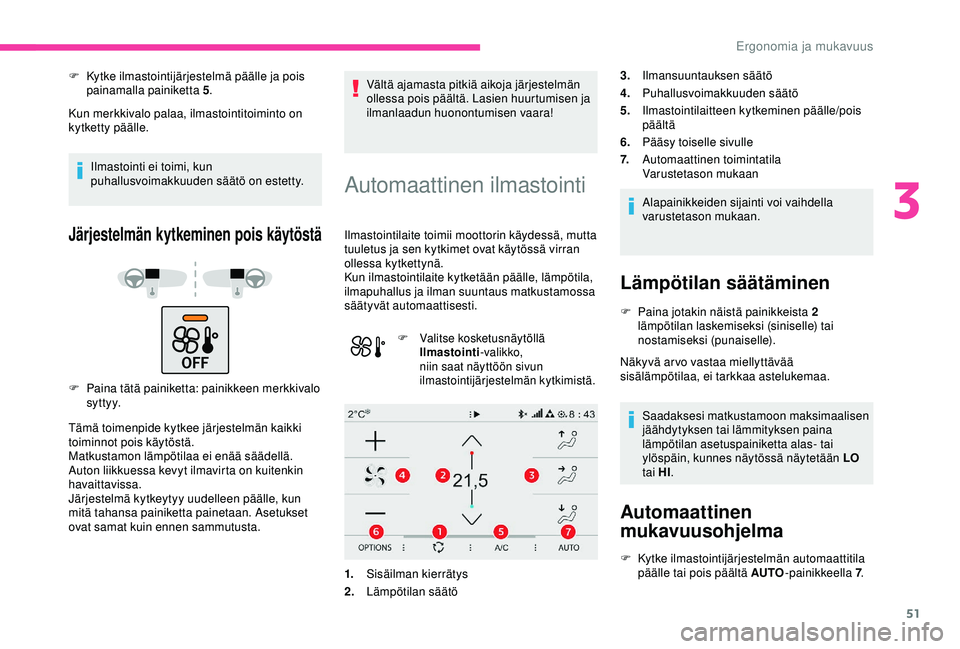

F Kytke ilmastointijärjestelmä päälle ja pois painamalla painiketta 5 .
Kun merkkivalo palaa, ilmastointitoiminto on
kytketty päälle.
Ilmastointi ei toimi, kun
puhallusvoimakkuuden säätö on estetty.
Järjestelmän kytkeminen pois käytöstä
F Paina tätä painiketta: painikkeen merkkivalo syttyy.
Tämä toimenpide kytkee järjestelmän kaikki
toiminnot pois käytöstä.
Matkustamon lämpötilaa ei enää säädellä.
Auton liikkuessa kevyt ilmavirta on kuitenkin
havaittavissa.
Järjestelmä kytkeytyy uudelleen päälle, kun
mitä tahansa painiketta painetaan. Asetukset
ovat samat kuin ennen sammutusta. Vältä ajamasta pitkiä aikoja järjestelmän
ollessa pois päältä. Lasien huurtumisen ja
ilmanlaadun huonontumisen vaara!
Automaattinen ilmastointi
Ilmastointilaite toimii moottorin käydessä, mutta
tuuletus ja sen kytkimet ovat käytössä virran
ollessa kytkettynä.
Kun ilmastointilaite kytketään päälle, lämpötila,
ilmapuhallus ja ilman suuntaus matkustamossa
säätyvät automaattisesti.
F Valitse kosketusnäytöllä
Ilmastointi -valikko,
niin saat näyttöön sivun
ilmastointijärjestelmän kytkimistä.
1. Sisäilman kierrätys
2. Lämpötilan säätö Alapainikkeiden sijainti voi vaihdella
varustetason mukaan.
Lämpötilan säätäminen
F Paina jotakin näistä painikkeista 2
lämpötilan laskemiseksi (siniselle) tai
nostamiseksi (punaiselle).
Näkyvä ar vo vastaa miellyttävää
sisälämpötilaa, ei tarkkaa astelukemaa.
Saadaksesi matkustamoon maksimaalisen
jäähdytyksen tai lämmityksen paina
lämpötilan asetuspainiketta alas- tai
ylöspäin, kunnes näytössä näytetään LO
tai HI .
Automaattinen
mukavuusohjelma
F Kytke ilmastointijärjestelmän automaattitila
päälle tai pois päältä AUTO -painikkeella 7.
3.
Ilmansuuntauksen säätö
4. Puhallusvoimakkuuden säätö
5. Ilmastointilaitteen kytkeminen päälle/pois
päältä
6. Pääsy toiselle sivulle
7. Automaattinen toimintatila
Varustetason mukaan
3
Ergonomia ja mukavuus

52

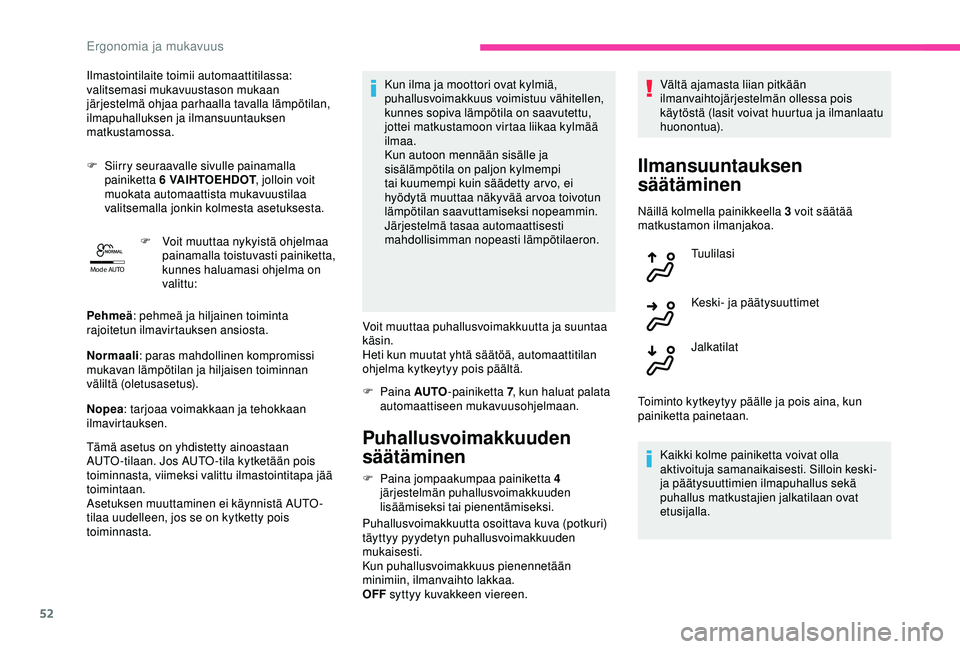

Mode AUTO
Ilmastointilaite toimii automaattitilassa:
valitsemasi mukavuustason mukaan
järjestelmä ohjaa parhaalla tavalla lämpötilan,
ilmapuhalluksen ja ilmansuuntauksen
matkustamossa.
F

S
iirry seuraavalle sivulle painamalla
painiketta 6
VAIHTOEHDOT , jolloin voit
muokata automaattista mukavuustilaa
valitsemalla jonkin kolmesta asetuksesta.
F

V
oit muuttaa nykyistä ohjelmaa
painamalla toistuvasti painiketta,
kunnes haluamasi ohjelma on
valittu:
Pehmeä : pehmeä ja hiljainen toiminta
rajoitetun ilmavirtauksen ansiosta.
Normaali : paras mahdollinen kompromissi
mukavan lämpötilan ja hiljaisen toiminnan
väliltä (oletusasetus).
Nopea : tarjoaa voimakkaan ja tehokkaan
ilmavirtauksen.
Tämä asetus on yhdistetty ainoastaan
AUTO -tilaan. Jos AUTO -tila kytketään pois
toiminnasta, viimeksi valittu ilmastointitapa jää
toimintaan.
Asetuksen muuttaminen ei käynnistä AUTO-
tilaa uudelleen, jos se on kytketty pois
toiminnasta. Kun ilma ja moottori ovat kylmiä,
puhallusvoimakkuus voimistuu vähitellen,
kunnes sopiva lämpötila on saavutettu,
jottei matkustamoon virtaa liikaa kylmää
ilmaa.
Kun autoon mennään sisälle ja
sisälämpötila on paljon kylmempi
tai kuumempi kuin säädetty ar vo, ei
hyödytä muuttaa näkyvää arvoa toivotun
lämpötilan saavuttamiseksi nopeammin.
Järjestelmä tasaa automaattisesti
mahdollisimman nopeasti lämpötilaeron.
Voit muuttaa puhallusvoimakkuutta ja suuntaa
käsin.
Heti kun muutat yhtä säätöä, automaattitilan
ohjelma kytkeytyy pois päältä.
F
Paina AUTO -painiketta 7 , kun haluat palata
automaattiseen mukavuusohjelmaan.
Puhallusvoimakkuuden
säätäminen
F Paina jompaakumpaa painiketta 4 järjestelmän puhallusvoimakkuuden
lisäämiseksi tai pienentämiseksi.
Puhallusvoimakkuutta osoittava kuva (potkuri)
täyttyy pyydetyn puhallusvoimakkuuden
mukaisesti.
Kun puhallusvoimakkuus pienennetään
minimiin, ilmanvaihto lakkaa.
OFF syttyy kuvakkeen viereen. Vältä ajamasta liian pitkään
ilmanvaihtojärjestelmän ollessa pois
käytöstä (lasit voivat huurtua ja ilmanlaatu
huonontua).
Ilmansuuntauksen
säätäminen
Näillä kolmella painikkeella 3 voit säätää
matkustamon ilmanjakoa.
Tuulilasi
Keski- ja päätysuuttimet
Jalkatilat
Toiminto kytkeytyy päälle ja pois aina, kun
painiketta painetaan. Kaikki kolme painiketta voivat olla
aktivoituja samanaikaisesti. Silloin keski-
ja päätysuuttimien ilmapuhallus sekä
puhallus matkustajien jalkatilaan ovat
etusijalla.
Ergonomia ja mukavuus

53

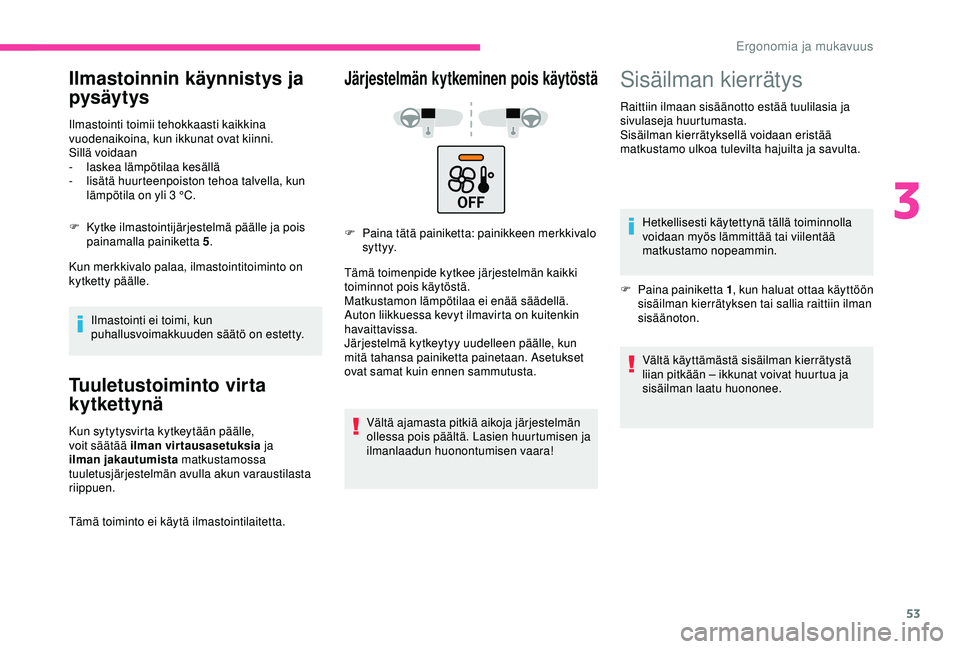

Ilmastoinnin käynnistys ja
pysäytys
Ilmastointi toimii tehokkaasti kaikkina
vuodenaikoina, kun ikkunat ovat kiinni.
Sillä voidaan
-
la
skea lämpötilaa kesällä
-

l
isätä huurteenpoiston tehoa talvella, kun
lämpötila on yli 3
°C.
F

K
ytke ilmastointijärjestelmä päälle ja pois
painamalla painiketta 5 .
Kun merkkivalo palaa, ilmastointitoiminto on
kytketty päälle.
Ilmastointi ei toimi, kun
puhallusvoimakkuuden säätö on estetty.
Tuuletustoiminto virta
kytkettynä
Kun sytytysvirta kytkeytään päälle,
voit säätää ilman virtausasetuksia ja
ilman jakautumista matkustamossa
tuuletusjärjestelmän avulla akun varaustilasta
riippuen.
Tämä toiminto ei käytä ilmastointilaitetta.
Järjestelmän kytkeminen pois käytöstä
F Paina tätä painiketta: painikkeen merkkivalo syttyy.
Tämä toimenpide kytkee järjestelmän kaikki
toiminnot pois käytöstä.
Matkustamon lämpötilaa ei enää säädellä.
Auton liikkuessa kevyt ilmavirta on kuitenkin
havaittavissa.
Järjestelmä kytkeytyy uudelleen päälle, kun
mitä tahansa painiketta painetaan. Asetukset
ovat samat kuin ennen sammutusta.
Vältä ajamasta pitkiä aikoja järjestelmän
ollessa pois päältä. Lasien huurtumisen ja
ilmanlaadun huonontumisen vaara!
Sisäilman kierrätys
Raittiin ilmaan sisäänotto estää tuulilasia ja
sivulaseja huurtumasta.
Sisäilman kierrätyksellä voidaan eristää
matkustamo ulkoa tulevilta hajuilta ja savulta.
Hetkellisesti käytettynä tällä toiminnolla
voidaan myös lämmittää tai viilentää
matkustamo nopeammin.
F

P
aina painiketta 1 , kun haluat ottaa käyttöön
sisäilman kierrätyksen tai sallia raittiin ilman
sisäänoton.
Vältä käyttämästä sisäilman kierrätystä
liian pitkään – ikkunat voivat huurtua ja
sisäilman laatu huononee.
3
Ergonomia ja mukavuus

54
Huurteenpoisto/
lasinlämmitin edessä
Kytkeminen päälle/pois päältä
F Paina tätä painiketta, niin saat nopeammin poistettua huurteen ja jään tuulilasista
ja sivuikkunoista. Painikkeen merkkivalo
syttyy.
Järjestelmä ohjaa automaattisesti ilmastointia
(mallin mukaan), ilmapuhalluksen määrää,
raittiin ilman sisäänottoa ja puhalluksen
jakautumista parhaalla tavalla tuulilasiin ja
sivuikkunoihin.
F Kytke huurteenpoisto pois painamalla uudelleen tätä painiketta. Painikkeen merkkivalo sammuu.
Kun huurteenpoisto on otettu käyttöön,
Stop & Start -järjestelmän STOP-tila ei ole
käytettävissä.
Takalasin lämmitys/
huurteenpoisto
Kytkeminen päälle/pois päältä
F Paina tätä painiketta, kun haluat käynnistää takalasin ja, mallin mukaan, sivupeilien
lämmityksen. Painikkeen merkkivalo syttyy.
Virran säästämiseksi huurteenpoisto kytkeytyy
automaattisesti pois käytöstä.
F

T
akalasin ja sivupeilien lämmitys voidaan
katkaista käsin ennen automaattikatkaisua
painamalla painiketta uudelleen. Painikkeen
merkkivalo sammuu.
Sammuta takalasin ja sivupeilien
lämmitys heti kun se on mahdollista,
sillä virransäästö merkitsee myös
polttoaineenkulutuksen vähenemistä.
Takalasin lämmitin – huurteenpoisto toimii
vain moottorin käydessä.
Kattovalot
1. Etukattovalo
2. Kartanlukuvalot edessä
3. Takakattovalo
4. Kartanlukuvalot takana
Etu- ja takakattovalot
Tässä asennossa kattovalo syttyy
vähitellen, kun
-

a

uton lukitus avataan
-
a

vain poistetaan virtalukosta
Ergonomia ja mukavuus

55

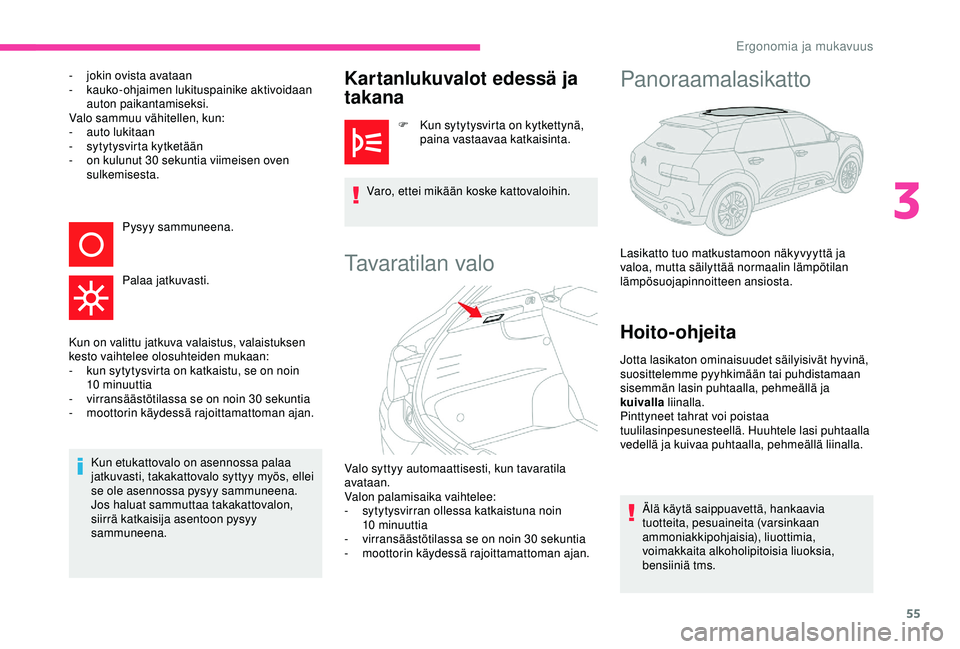

- jokin ovista avataan
- ka uko-ohjaimen lukituspainike aktivoidaan
auton paikantamiseksi.
Valo sammuu vähitellen, kun:
-
a

uto lukitaan
-

s
ytytysvirta kytketään
-

o
n kulunut 30 sekuntia viimeisen oven
sulkemisesta.
Pysyy sammuneena.
Palaa jatkuvasti.
Kun on valittu jatkuva valaistus, valaistuksen
kesto vaihtelee olosuhteiden mukaan:
-

k
un sytytysvirta on katkaistu, se on noin
10


minuuttia
-

v
irransäästötilassa se on noin 30 sekuntia
-
m

oottorin käydessä rajoittamattoman ajan.
Kun etukattovalo on asennossa palaa
jatkuvasti, takakattovalo syttyy myös, ellei
se ole asennossa pysyy sammuneena.
Jos haluat sammuttaa takakattovalon,
siirrä katkaisija asentoon pysyy
sammuneena.Kartanlukuvalot edessä ja
takana
F Kun sytytysvirta on kytkettynä, paina vastaavaa katkaisinta.
Varo, ettei mikään koske kattovaloihin.
Tavaratilan valo
Valo syttyy automaattisesti, kun tavaratila
avataan.
Valon palamisaika vaihtelee:
-
s
ytytysvirran ollessa katkaistuna noin
10


minuuttia
-

v
irransäästötilassa se on noin 30 sekuntia
-
m

oottorin käydessä rajoittamattoman ajan.
Panoraamalasikatto
Lasikatto tuo matkustamoon näkyvyyttä ja
valoa, mutta säilyttää normaalin lämpötilan
lämpösuojapinnoitteen ansiosta.
Hoito-ohjeita
Jotta lasikaton ominaisuudet säilyisivät hyvinä,
suosittelemme pyyhkimään tai puhdistamaan
sisemmän lasin puhtaalla, pehmeällä ja
kuivalla liinalla.
Pinttyneet tahrat voi poistaa
tuulilasinpesunesteellä. Huuhtele lasi puhtaalla
vedellä ja kuivaa puhtaalla, pehmeällä liinalla.
Älä käytä saippuavettä, hankaavia
tuotteita, pesuaineita (varsinkaan
ammoniakkipohjaisia), liuottimia,
voimakkaita alkoholipitoisia liuoksia,
bensiiniä tms.
3
Ergonomia ja mukavuus

56

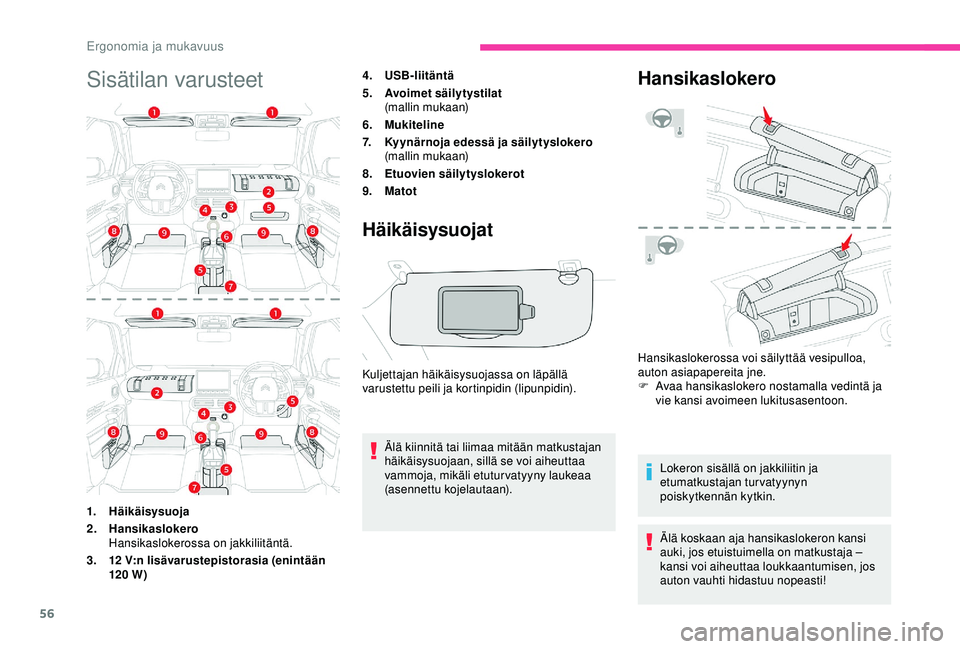

Sisätilan varusteet4.USB-liitäntä
5. Avoimet säilytystilat
(mallin mukaan)
6. Mukiteline
7. Kyynärnoja edessä ja säilytyslokero
(mallin mukaan)
8. Etuovien säilytyslokerot
9. Matot
Häikäisysuojat
Kuljettajan häikäisysuojassa on läpällä
varustettu peili ja kortinpidin (lipunpidin).
Älä kiinnitä tai liimaa mitään matkustajan
häikäisysuojaan, sillä se voi aiheuttaa
vammoja, mikäli etuturvatyyny laukeaa
(asennettu kojelautaan).
1. Häikäisysuoja
2. Hansikaslokero
Hansikaslokerossa on jakkiliitäntä.
3. 12

V:n lisävarustepistorasia (enintään
120


W ) Hansikaslokerossa voi säilyttää vesipulloa,
auton asiapapereita jne.
F
A vaa hansikaslokero nostamalla vedintä ja
vie kansi avoimeen lukitusasentoon.
Lokeron sisällä on jakkiliitin ja
etumatkustajan turvatyynyn
poiskytkennän kytkin.
Älä koskaan aja hansikaslokeron kansi
auki, jos etuistuimella on matkustaja –
kansi voi aiheuttaa loukkaantumisen, jos
auton vauhti hidastuu nopeasti!
Hansikaslokero
Ergonomia ja mukavuus

57

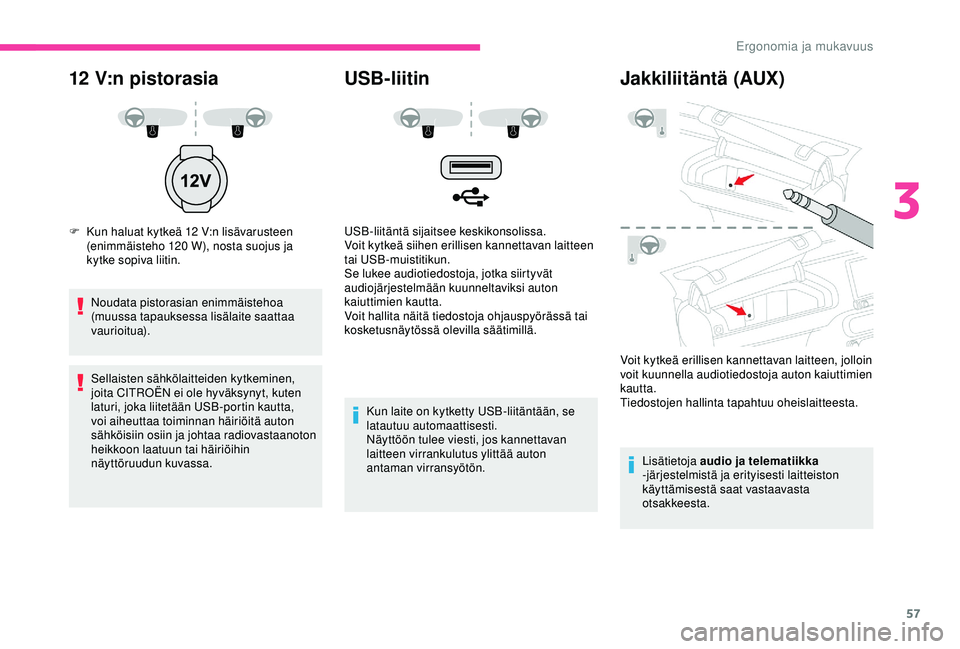

12 V:n pistorasia
F Kun haluat kytkeä 12 V:n lisävarusteen
(enimmäisteho 120 W), nosta suojus ja
kytke sopiva liitin.
Noudata pistorasian enimmäistehoa
(muussa tapauksessa lisälaite saattaa
vaurioitua).
Sellaisten sähkölaitteiden kytkeminen,
joita CITROËN ei ole hyväksynyt, kuten
laturi, joka liitetään USB-portin kautta,
voi aiheuttaa toiminnan häiriöitä auton
sähköisiin osiin ja johtaa radiovastaanoton
heikkoon laatuun tai häiriöihin
näyttöruudun kuvassa.
USB-liitin
USB-liitäntä sijaitsee keskikonsolissa.
Voit kytkeä siihen erillisen kannettavan laitteen
tai USB-muistitikun.
Se lukee audiotiedostoja, jotka siirtyvät
audiojärjestelmään kuunneltaviksi auton
kaiuttimien kautta.
Voit hallita näitä tiedostoja ohjauspyörässä tai
kosketusnäytössä olevilla säätimillä.
Kun laite on kytketty USB-liitäntään, se
latautuu automaattisesti.
Näyttöön tulee viesti, jos kannettavan
laitteen virrankulutus ylittää auton
antaman virransyötön.
Jakkiliitäntä (AUX)
Voit kytkeä erillisen kannettavan laitteen, jolloin
voit kuunnella audiotiedostoja auton kaiuttimien
kautta.
Tiedostojen hallinta tapahtuu oheislaitteesta.Lisätietoja audio ja telematiikka
-järjestelmistä ja erityisesti laitteiston
käyttämisestä saat vastaavasta
otsakkeesta.
3
Ergonomia ja mukavuus

58

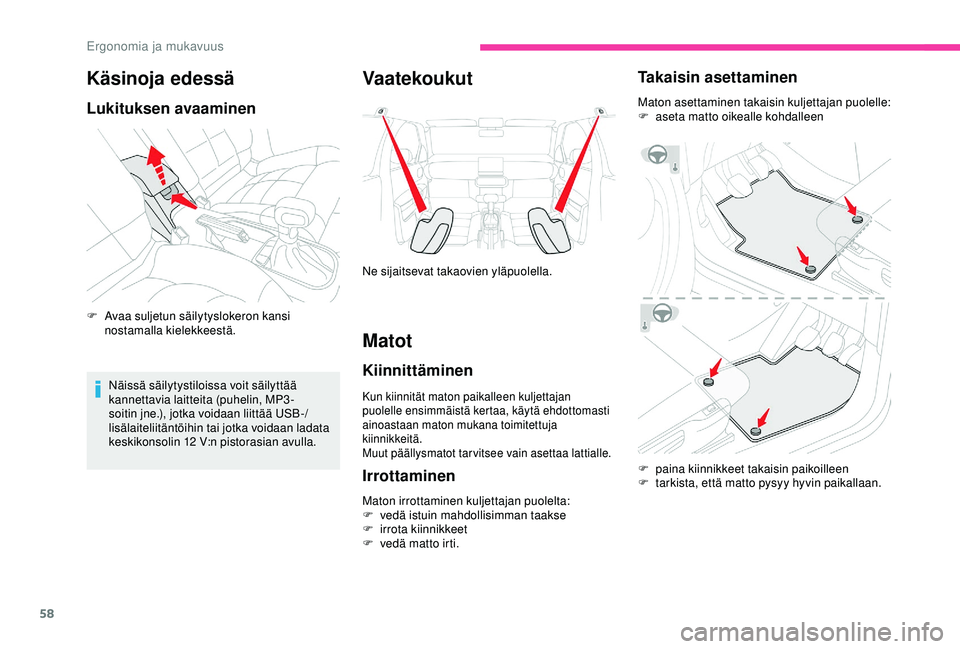

Käsinoja edessä
Lukituksen avaaminen
F Avaa suljetun säilytyslokeron kansi nostamalla kielekkeestä.
Näissä säilytystiloissa voit säilyttää
kannettavia laitteita (puhelin, MP3-
soitin jne.), jotka voidaan liittää USB-/
lisälaiteliitäntöihin tai jotka voidaan ladata
keskikonsolin 12


V:n pistorasian avulla.
Vaatekoukut
Ne sijaitsevat takaovien yläpuolella.
Matot
Kiinnittäminen
Kun kiinnität maton paikalleen kuljettajan
puolelle ensimmäistä kertaa, käytä ehdottomasti
ainoastaan maton mukana toimitettuja
kiinnikkeitä.
Muut päällysmatot tarvitsee vain asettaa lattialle.
Irrottaminen
Maton irrottaminen kuljettajan puolelta:
F v edä istuin mahdollisimman taakse
F

i
rrota kiinnikkeet
F

v
edä matto irti.
Takaisin asettaminen
Maton asettaminen takaisin kuljettajan puolelle:
F a seta matto oikealle kohdalleen
F

p
aina kiinnikkeet takaisin paikoilleen
F

t
arkista, että matto pysyy hyvin paikallaan.
Ergonomia ja mukavuus
