CITROEN C4 CACTUS 2019 Upute Za Rukovanje (in Croatian)

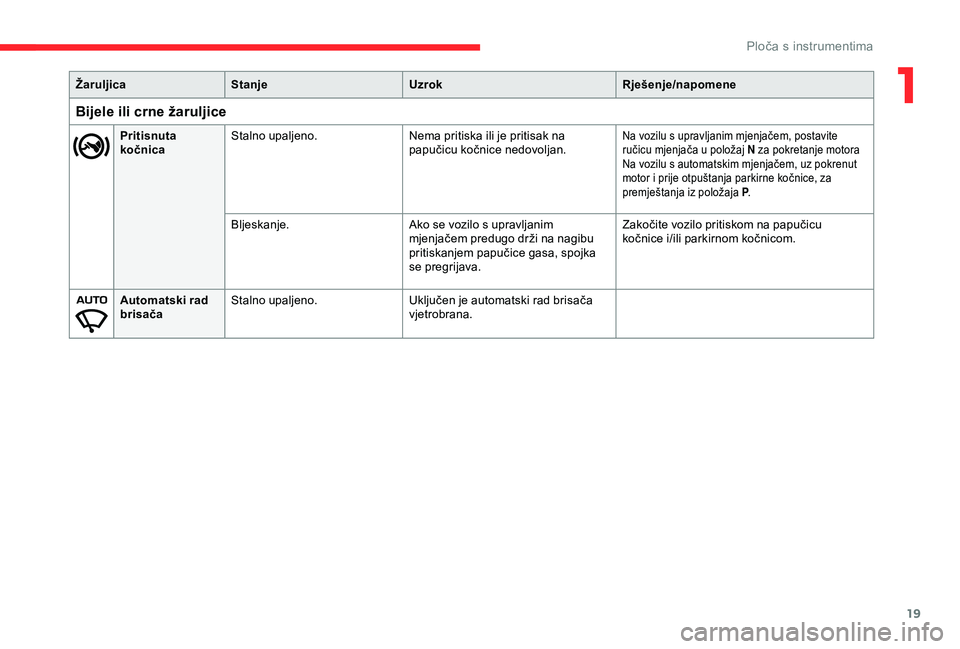

19
Pritisnuta
kočnicaStalno upaljeno.
Nema pritiska ili je pritisak na
papučicu kočnice nedovoljan.Na vozilu s upravljanim mjenjačem, postavite
ručicu mjenjača u položaj N za pokretanje motora
Na vozilu s automatskim mjenjačem, uz pokrenut
motor i prije otpuštanja parkirne kočnice, za
premještanja iz položaja P.
Bljeskanje. Ako se vozilo s upravljanim
mjenjačem predugo drži na nagibu
pritiskanjem papučice gasa, spojka
se pregrijava. Zakočite vozilo pritiskom na papučicu
kočnice i/ili parkirnom kočnicom.
Automatski rad
brisača Stalno upaljeno.
Uključen je automatski rad brisača
vjetrobrana.
Žaruljica
Stanje Uzrok Rješenje/napomene
Bijele ili crne žaruljice
1
Ploča s instrumentima

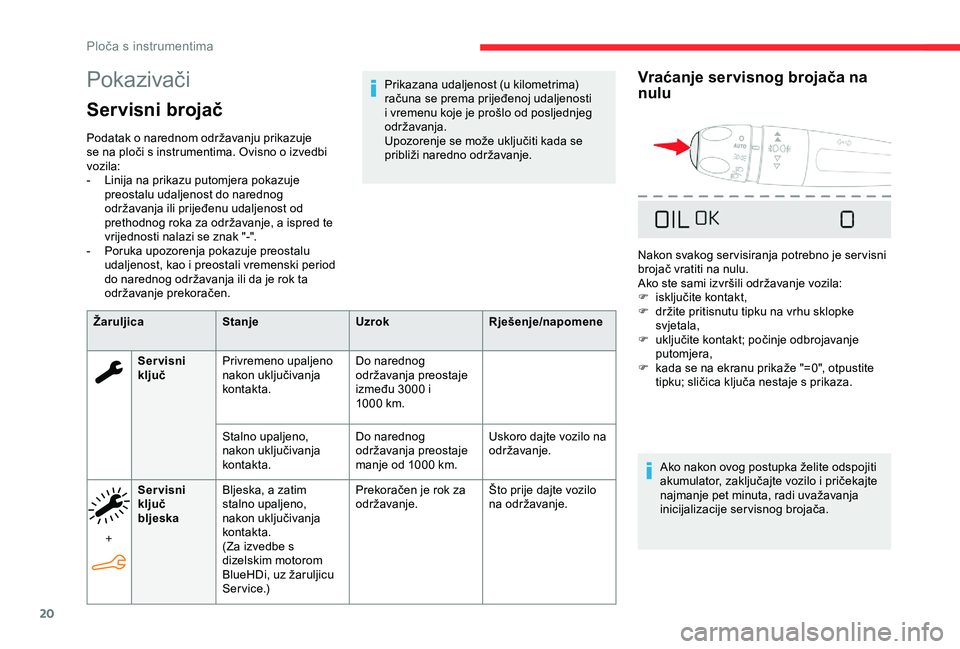

20
Pokazivači
Servisni brojač
Podatak o narednom održavanju prikazuje
se na ploči s instrumentima. Ovisno o izvedbi
vozila:
-
L
inija na prikazu putomjera pokazuje
preostalu udaljenost do narednog
održavanja ili prijeđenu udaljenost od
prethodnog roka za održavanje, a ispred te
vrijednosti nalazi se znak "-".
-

P
oruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period
do narednog održavanja ili da je rok ta
održavanje prekoračen.
Žaruljica Stanje UzrokRješenje/napomene
Servisni
ključ Privremeno upaljeno
nakon uključivanja
kontakta. Do narednog
održavanja preostaje
između 3000 i
1000
km.
Stalno upaljeno,
nakon uključivanja
kontakta. Do narednog
održavanja preostaje
manje od 1000
km.Uskoro dajte vozilo na
održavanje.
+ Servisni
ključ
bljeska
Bljeska, a zatim
stalno upaljeno,
nakon uključivanja
kontakta.
(Za izvedbe s
dizelskim motorom
BlueHDi, uz žaruljicu
Service.) Prekoračen je rok za
održavanje.
Što prije dajte vozilo
na održavanje.
Prikazana udaljenost (u kilometrima)
računa se prema prijeđenoj udaljenosti
i vremenu koje je prošlo od posljednjeg
održavanja.
Upozorenje se može uključiti kada se
približi naredno održavanje.
Vraćanje servisnog brojača na
nulu
Nakon svakog ser visiranja potrebno je ser visni
brojač vratiti na nulu.
Ako ste sami izvršili održavanje vozila:
F

i
sključite kontakt,
F

d
ržite pritisnutu tipku na vrhu sklopke
svjetala,
F

u
ključite kontakt; počinje odbrojavanje
putomjera,
F

k
ada se na ekranu prikaže "=0", otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka želite odspojiti
akumulator, zaključajte vozilo i pričekajte
najmanje pet minuta, radi uvažavanja
inicijalizacije servisnog brojača.
Ploča s instrumentima

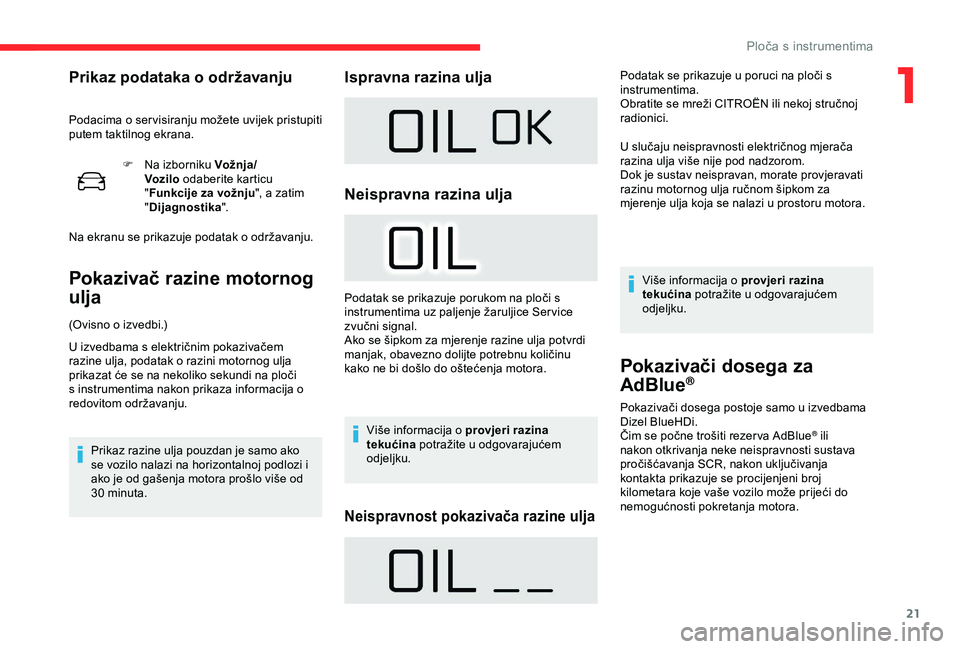

21
F Na izborniku Vožnja/
Voz ilo odaberite karticu
" Funkcije za vožnju ", a zatim
" Dijagnostika ".
Na ekranu se prikazuje podatak o održavanju.
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
U izvedbama s električnim pokazivačem
razine ulja, podatak o razini motornog ulja
prikazat će se na nekoliko sekundi na ploči
s instrumentima nakon prikaza informacija o
redovitom održavanju.
Prikaz razine ulja pouzdan je samo ako
se vozilo nalazi na horizontalnoj podlozi i
ako je od gašenja motora prošlo više od
30
minuta.
Ispravna razina ulja
Neispravna razina ulja
Podatak se prikazuje porukom na ploči s
instrumentima uz paljenje žaruljice Ser vice
zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja motora.Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Neispravnost pokazivača razine ulja
Podatak se prikazuje u poruci na ploči s
instrumentima.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
U slučaju neispravnosti električnog mjerača
razina ulja više nije pod nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom za
mjerenje ulja koja se nalazi u prostoru motora.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.Prikaz podataka o održavanju
Podacima o ser visiranju možete uvijek pristupiti
putem taktilnog ekrana.
Pokazivači dosega za
AdBlue®
Pokazivači dosega postoje samo u izvedbama
Dizel BlueHDi.
Čim se počne trošiti rezer va AdBlue
® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
1
3OR

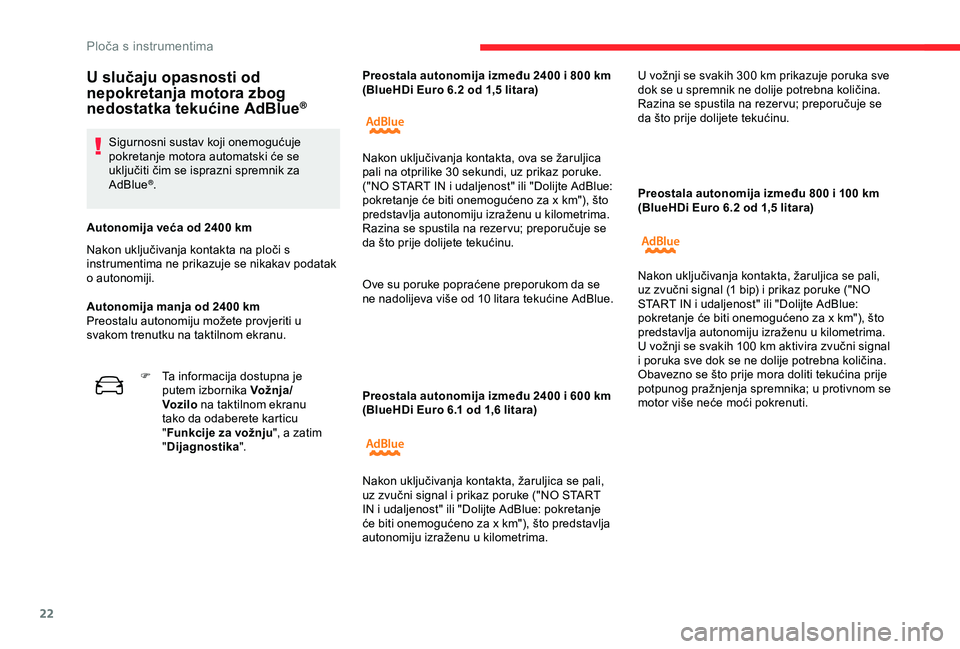

22
Preostala autonomija između 2400 i 600 km
( BlueHDi Euro 6.1 od 1,6 litara)Preostala autonomija između 800 i 100
km
(BlueHDi Euro 6.2 od 1,5 litara)
U slučaju opasnosti od
nepokretanja motora zbog
nedostatka tekućine AdBlue
®
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski će se
uključiti čim se isprazni spremnik za
AdBlue
®.
Autonomija veća od 2400 km
Nakon uključivanja kontakta na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji.
Autonomija manja od 2400
km
Preostalu autonomiju možete provjeriti u
svakom trenutku na taktilnom ekranu. Preostala autonomija između 2400 i 800
km
(BlueHDi Euro 6.2 od 1,5 litara)
Ove su poruke popraćene preporukom da se
ne nadolijeva više od 10 litara tekućine AdBlue.
F

T
a informacija dostupna je
putem izbornika Vožnja/
Voz ilo na taktilnom ekranu
tako da odaberete karticu
" Funkcije za vožnju ", a zatim
" Dijagnostika ". Nakon uključivanja kontakta, ova se žaruljica
pali na otprilike 30 sekundi, uz prikaz poruke.
("NO START IN i udaljenost" ili "Dolijte AdBlue:
pokretanje će biti onemogućeno za x km"), što
predstavlja autonomiju izraženu u kilometrima.
Razina se spustila na rezer vu; preporučuje se
da što prije dolijete tekućinu.
Nakon uključivanja kontakta, žaruljica se pali,
uz zvučni signal i prikaz poruke ("NO START
IN i udaljenost" ili "Dolijte AdBlue: pokretanje
će biti onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima. U vožnji se svakih 300
km prikazuje poruka sve
dok se u spremnik ne dolije potrebna količina.
Razina se spustila na rezer vu; preporučuje se
da što prije dolijete tekućinu.
Nakon uključivanja kontakta, žaruljica se pali,
uz zvučni signal (1 bip) i prikaz poruke ("NO
START IN i udaljenost" ili "Dolijte AdBlue:
pokretanje će biti onemogućeno za x km"), što
predstavlja autonomiju izraženu u kilometrima.
U vožnji se svakih 100
km aktivira zvučni signal
i poruka sve dok se ne dolije potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Ploča s instrumentima

23
Preostala autonomija manja od 600 km
( BlueHDi Euro 6.1 od 1,6 litara)
Preostala autonomija manja od 100
km
(BlueHDi Euro 6.2 od 1,5
litara)
Nakon uključivanja kontakta, ova žaruljica
bljeska, uz stalno upaljenu žaruljicu Ser vice,
zvučni signal i prikaz poruke ("NO START IN
i udaljenost" ili "Dolijte AdBlue: pokretanje će
biti onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
U vožnji se svakih 30
sekundi prikazuje poruka
dok se ne dolije potrebna količina tekućine
AdBlue.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Nakon uključivanja kontakta, žaruljica bljeska,
uz zvučni signal (1 bip) i prikaz poruke ("NO
START IN i udaljenost" ili "Dolijte AdBlue:
pokretanje će biti onemogućeno za x km"), što
predstavlja autonomiju izraženu u kilometrima. U vožnji se svakih 10
km aktivira zvučni signal i
poruka sve dok se u AdBlue spremnik ne dolije
potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Kvar povezan s nedostatkom aditiva
AdBlue
®
Nakon uključivanja kontakta, ova žaruljica
bljeska i pali se žaruljica Ser vice, uz zvučni
signal i privremeni prikaz poruke "NO START
IN 0
km" ili"Dolijte AdBlue: pokretanje nije
m o gu ć e".
Spremnik za AdBlue
® je prazan: sustav za
sprječavanje pokretanja onemogućuje ponovno
pokretanje motora.
Da biste mogli ponovno pokrenuti motor, u
spremnik trebate dodati najmanje 5
litara
tekućine AdBlue
®.
Više podataka o tekućini AdBlue
® (motori
BlueHDi) i o dolijevanju možete pronaći u
odgovarajućem odjeljku.
U slučaju otkrivanja
neispravnosti sustava
pročišćavanja SCR
Sustav koji onemogućuje pokretanje
motora automatski se uključuje kad
vozilo prijeđe 1100
km nakon potvrde
neispravnosti sustava pročišćavanja SCR.
Što prije dajte provjeriti sustav u mreži
CITROËN ili u nekoj stručnoj radionici.
U slučaju otkrivanja neispravnosti
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Pale se ove žaruljice uz zvučni signal i prikaz
poruke "Greška pročišćavanja".
Upozorenje se daje u vožnji nakon pr vog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
1
Ploča s instrumentima

24
U vožnji se poruka prikazuje svakih 30 sekundi
s ve dok postoji neispravnost sustava
pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Trebali biste se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici.
Ako to ne učinite, više nećete moći pokrenuti
vozilo.
Onemogućeno pokretanje Prekoračili ste prag dopuštene vožnje:
sigurnosni uređaj onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora obavezno
se morate obratiti mreži CITROËN ili nekoj
stručnoj radionici.
Tijekom dopuštene faze vožnje (između
1100 i 0 km)
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), ove
se žaruljice pale, a žaruljica AdBlue bljeska,
uz zvučni signal i prikaz poruke (npr.: "NO
START IN 300 km") ili "Greška pročišćavanja:
Pokretanje je zabranjeno u 300 km") što
predstavlja preostalu autonomiju izraženu u
kilometrima.
Nakon svakog uključivanja kontakta uključuju
se ove žaruljice, a žaruljica AdBlue bljeska, uz
zvučni signal i prikaz poruke "NO START IN
0
km" ili "Greška pročišćavanja: Pokretanje je
zabranjeno".
Taktilni ekran
Taktilni ekran omogućuje pristup:
- u pravljačkim tipkama sustava grijanja/
klima-uređaja,
-

i
zbornicima za određivanje parametara
funkcija i opreme vozila,
-

u
pravljačkim tipkama audio opreme i
telefona i njihovim podacima,
i, ovisno o opremi, omogućuje:
-

p
rikaz poruka upozorenja i grafičke pomoći
pri parkiranju,
-

s
talni prikaz sata i vanjske temperature (u
slučaju opasnosti od poledice pali se plava
žaruljica),
-

p
ristup internetskim uslugama i tipkama
navigacijskog sustava te prikaz njegovih
podataka. Radi sigurnosti, radnje koje zahtijevaju
veću pažnju vozač smije obavljati
samo kad je vozilo zaustavljeno.
Neke funkcije nisu dostupne u vožnji.
Preporuke
Ekran je kapacitivni.
Taktilni ekran može se koristiti na svakoj
temperaturi.
Ne dodirujte taktilni ekran šiljastim predmetima.
Ne dodirujte taktilni ekran mokrim rukama.
Za čišćenje taktilnog ekrana upotrijebite čistu i
mekanu krpicu.
Taktilni ekran
Za otvaranje izbornika koristite tipke na obje
strane taktilnog ekrana, a zatim pritisnite tipke
prikazane na taktilnom ekranu.
Neke funkcije prikazuju se na jednoj ili na dvije
stranice.
Za isključivanje/uključivanje neke funkcije
pritisnite OFF/ON.
Za promjenu nekog parametra (trajanje rasvjete
itd.) ili za otvaranje dodatnih podataka pritisnite
sličicu funkcije.
Ploča s instrumentima

25
Radio Media.
Pogledajte odjeljak "Audio i telematika".
Mirror Screen ili Spojena navigacija*.
Pogledajte odjeljak "Audio i telematika".
Klima uređaj.
Upravljanje postavkama
temperature, protoka zraka...Više podataka o grijanju
, ručnom klima
uređaju i automatskom klima uređaju
možete pronaći u odgovarajućim odjeljcima.
Telefon.
Pogledajte odjeljak "Audio i telematika".
Aplikacije.
Prikaz raspoloživih internetskih usluga.
Pogledajte odjeljak "Audio i telematika".
Vozilo ili vožnja*.
Omogućuje uključivanje, isključivanje
i podešavanje postavki nekih funkcija.
Funkcije u ovom izborniku raspoređene su na
dvije kartice: " Postavke vozila " i "Funkcije za
vožnju ".
Podešavanje glasnoće/isključivanje
zvuka.
Pogledajte odjeljak "Audio i
telematika".
Pritisnite taktilni ekran s tri prsta za
otvaranje sličica izbornika.
Gornja traka
* Ovisno o opremi -
O
tvaranje Postavki
.
Ako kratko vrijeme ništa ne dirate dok
ste na drugoj stranici, pr va se stranica
automatski prikazuje.
Ova tipka služi za potvrdu.
Ova tipka služi za povratak na
prethodnu stranicu.
Izbornici
* Ovisno o opremi. Neki podaci stalno se prikazuju na gornjoj traci
taktilnog ekrana:
-

P
rikaz podataka o klimatizacijskom uređaju
i otvaranje pojednostavnjenog izbornika
(samo za podešavanje temperature i
protoka zraka).
-
S
ažetak podataka o izbornicima Radio
Media , Telefon i uputa navigacije*.
-
P
odručje obavještavanja (SMS i Mail)*.
1

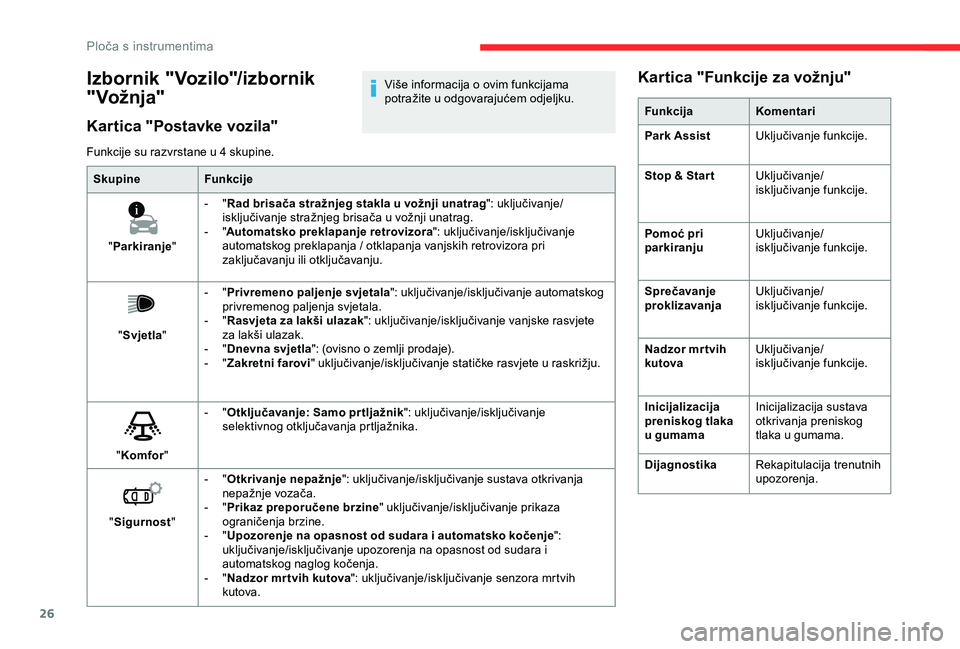

Ploča s instrumentima

26
Funkcije su razvrstane u 4 skupine.Skupine Funkcije
" Parkiranje "-

"R

ad brisača stražnjeg stakla u vožnji unatrag ": uključivanje/
isključivanje stražnjeg brisača u vožnji unatrag.
-

"A

utomatsko preklapanje retrovizora ": uključivanje/isključivanje
automatskog preklapanja / otklapanja vanjskih retrovizora pri
zaključavanju ili otključavanju.
" Svjetla " -

"P

rivremeno paljenje svjetala ": uključivanje/isključivanje automatskog
privremenog paljenja svjetala.
-

"R

asvjeta za lakši ulazak": uključivanje/isključivanje vanjske rasvjete
za lakši ulazak.
-

"D

nevna svjetla": (ovisno o zemlji prodaje).
-

"Z

akretni farovi" uključivanje/isključivanje statičke rasvjete u raskrižju.
" Komfor "-

"O

tključavanje: Samo pr tljažnik ": uključivanje/isključivanje
selektivnog otključavanja prtljažnika.
" Sigurnost "-

"O

tkrivanje nepažnje": uključivanje/isključivanje sustava otkrivanja
nepažnje vozača.
-

"P

rikaz preporučene brzine" uključivanje/isključivanje prikaza
ograničenja brzine.
-

"U

pozorenje na opasnost od sudara i automatsko kočenje":
uključivanje/isključivanje upozorenja na opasnost od sudara i
automatskog naglog kočenja.
-

"N

adzor mr tvih kutova": uključivanje/isključivanje senzora mrtvih
kutova.
Kartica "Funkcije za vožnju"
Funkcija Komentari
Park Assist Uključivanje funkcije.
Stop & Star t Uključivanje/
isključivanje funkcije.
Pomoć pri
parkiranju Uključivanje/
isključivanje funkcije.
Sprečavanje
proklizavanja Uključivanje/
isključivanje funkcije.
Nadzor mr tvih
kutova Uključivanje/
isključivanje funkcije.
Inicijalizacija
preniskog tlaka
u gumama Inicijalizacija sustava
otkrivanja preniskog
tlaka u gumama.
Dijagnostika Rekapitulacija trenutnih
upozorenja.
Izbornik "Vozilo"/izbornik
" Vož nja"
Kartica "Postavke vozila"
Više informacija o ovim funkcijama
potražite u odgovarajućem odjeljku.
Ploča s instrumentima

27

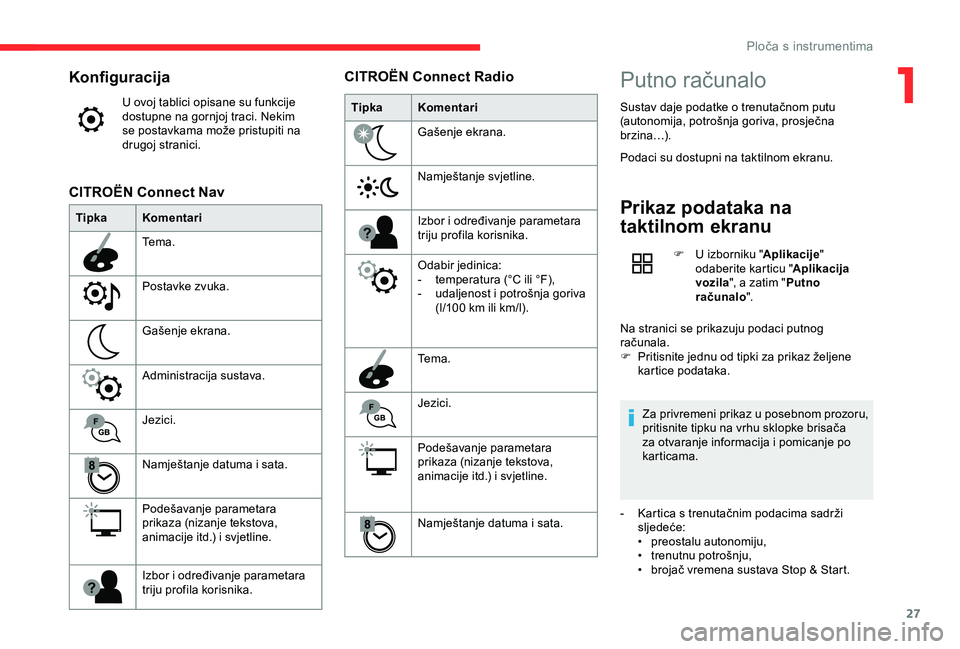

Konfiguracija
U ovoj tablici opisane su funkcije
dostupne na gornjoj traci. Nekim
se postavkama može pristupiti na
drugoj stranici.
Tipka Komentari
Tema.
Postavke zvuka.
Gašenje ekrana.
Administracija sustava.
Jezici.
Namještanje datuma i sata.
Podešavanje parametara
prikaza (nizanje tekstova,
animacije itd.) i svjetline.
Izbor i određivanje parametara
triju profila korisnika.
CITROËN Connect Nav
TipkaKomentari
Gašenje ekrana.
Namještanje svjetline.
Izbor i određivanje parametara
triju profila korisnika.
Odabir jedinica:
-

t
emperatura (°C ili °F),
-

u
daljenost i potrošnja goriva
(l/100
km ili km/l).
Tema.
Jezici.
Podešavanje parametara
prikaza (nizanje tekstova,
animacije itd.) i svjetline.
Namještanje datuma i sata.
CITROËN Connect RadioPutno računalo
Sustav daje podatke o trenutačnom putu
(autonomija, potrošnja goriva, prosječna
brzina…).
Podaci su dostupni na taktilnom ekranu.
Prikaz podataka na
taktilnom ekranu
F U izborniku " Aplikacije"
odaberite karticu " Aplikacija
vozila ", a zatim " Putno
računalo ".
Na stranici se prikazuju podaci putnog
računala.
F

P

ritisnite jednu od tipki za prikaz željene
kartice podataka.
Za privremeni prikaz u posebnom prozoru,
pritisnite tipku na vrhu sklopke brisača
za otvaranje informacija i pomicanje po
karticama.
-

K

artica s trenutačnim podacima sadrži
sljedeće:
•

p

reostalu autonomiju,
•
t

renutnu potrošnju,
•

b

rojač vremena sustava Stop & Start.
1
Ploča s instrumentima

28
- Kartica s podacima za put "1" sadrži
sljedeće:
•
pro

sječnu brzinu,
•
pro

sječnu potrošnju,
•

p
rijeđenom udaljenosti za pr vi put
-

K
artica s podacima za put " 2" sadrži
sljedeće:
•
pro

sječnu brzinu,
•
pro

sječnu potrošnju,
•

p
rijeđenom udaljenosti za drugi put.
Vraćanje putnog računala
na nulu
F Kad se prikaže željeno putovanje, pritisnite tipku Reset ili tipku na vrhu sklopke brisača
dok se ne prikažu nule.
Putovanja " 1" i " 2" su zasebna.
Na primjer, putovanje " 1" možete upotrebljavati
za praćenje dnevnih podataka, a putovanje " 2"
za praćenje mjesečnih podataka.
Nekoliko definicija…
Autonomija
(u kilometrima)
Udaljenost koju vozilo može prijeći
s preostalom količinom goriva u
spremniku (povezano s prosječnom
potrošnjom goriva u nekoliko
posljednjih prijeđenih kilometara). Ta vrijednost može se mijenjati ako
promjena načina vožnje ili teren rezultiraju
značajnom promjenom trenutne potrošnje
goriva.
Kada je autonomija manja od 30 km na ekranu
će se prikazati crtice.
U spremnik morate uliti najmanje 5 litara goriva,
a podatak o dosegu preračunat će se i prikazati
ako je veći od 100 km.
Ako se u vožnji stalno prikazuju crtice
umjesto brojeva, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Trenutačna potrošnja goriva
(l/100 km ili km/l) I zračunava se tijekom zadnjih
nekoliko sekundi.
Ta funkcija prikazuje se samo iznad
30
km/h.
Prosječna potrošnja goriva
(l/100 km ili km/l)I zračunava se od posljednje
inicijalizacije podataka o putu.
Prosječna brzina
(km/h)
Izračunava se od posljednje
inicijalizacije podataka o putu.
Prijeđena udaljenost
(u kilometrima)Izračunava se od posljednje
inicijalizacije podataka o putu.
Brojač vremena sustava Stop &
Start
(minute/sekunde ili sati/minute)
Brojač vremena zbraja trajanja režima STOP u
jednoj vožnji.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Putomjeri
Ukupni i dnevni putomjer prikazani su u trajanju
od trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.
Ploča s instrumentima
