CITROEN C4 PICASSO 2013 Kezelési útmutató (in Hungarian)

9
ISMERKEDÉS A GÉPKOCSIVAL

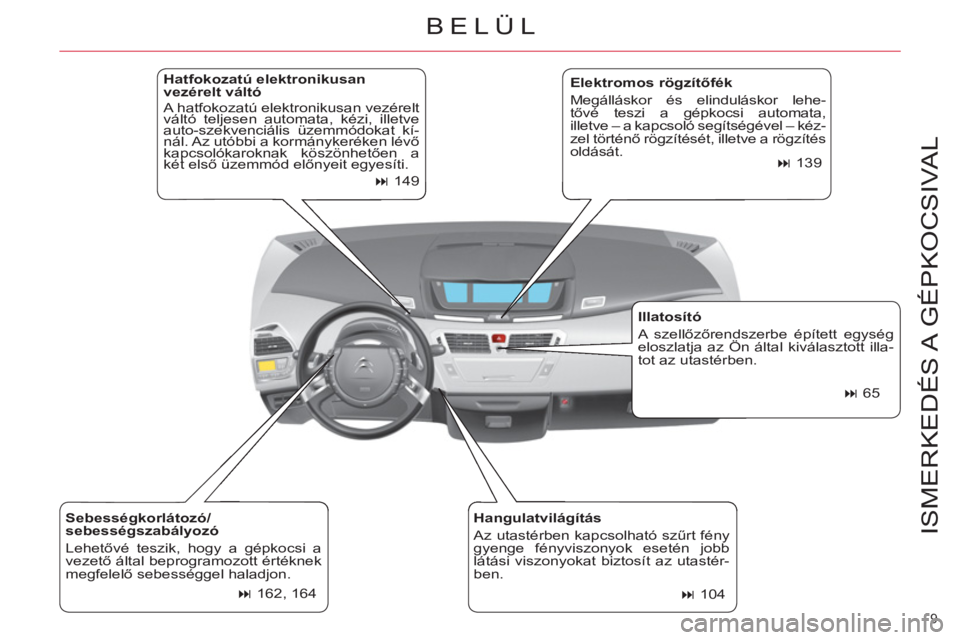

Hatfokozatú elektronikusan
vezérelt váltó
A hatfokozatú elektronikusan vezérelt
váltó teljesen automata, kézi, illetve
auto-szekvenciális üzemmódokat kí-
nál. Az utóbbi a kormánykeréken lévő
kapcsolókaroknak köszönhetően a
két első üzemmód előnyeit egyesíti.



149


Sebességkorlátozó/
sebességszabályozó
Lehetővé teszik, hogy a gépkocsi a
vezető által beprogramozott értéknek
megfelelő sebességgel haladjon.



162, 164

Elektromos rögzítőfék
Megálláskor és elinduláskor lehe-
tővé teszi a gépkocsi automata,
illetve – a kapcsoló segítségével – kéz-
zel történő rögzítését, illetve a rögzítés
oldását.



139


Illatosító
A szellőzőrendszerbe épített egység
eloszlatja az Ön által kiválasztott illa-
tot az utastérben.



65


Hangulatvilágítás
Az utastérben kapcsolható szűrt fény
gyenge fényviszonyok esetén jobb
látási viszonyokat biztosít az utastér-
ben.



104



BELÜL

10
ISMERKEDÉS A GÉPKOCSIVAL

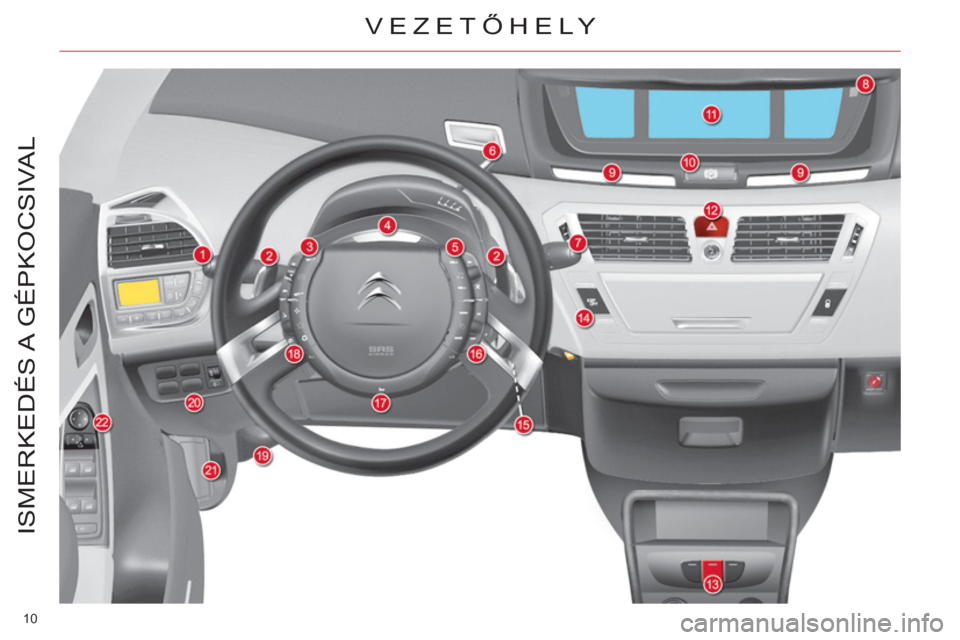

VEZETŐHELY

11
ISMERKEDÉS A GÉPKOCSIVAL

8.
Vezérlők:


- Napi kilométerszámláló
lenullázása

- Műszerfal-világítás szabályozója

9.
Visszajelzők kijelzése (MyWay
vagy NaviDrive képernyő esetén)

10.
Elektromos rögzítőfék

11 .
Műszercsoport

12.
Elakadásjelző

13.
Kapcsolóblokk:


- Sürgősségi vagy assistance
hívás

- Véletlen sávelhagyásra
fi gyelmeztető jelzés

14.
ESP-kiiktató kapcsoló

15.
Kormányzár/gyújtáskapcsoló

16.
A többfunkciós képernyő
vezérlőgombjai (a
kormánykeréken)

17.
Kürt


1.
Vezérlők:


- Világítás

- Irányjelzők

- Első és hátsó ködlámpák

2.
A hatfokozatú elektronikusan
vezérelt MCP sebességváltó vagy
az automata váltó kapcsolókarjai

3.
A sebességszabályozó és a
sebességkorlátozó funkció
vezérlőgombjai (a kormánykeréken)

4.
Visszajelző lámpák

5.
Audio- és telematikai rendszer
vezérlőgombjai
(a kormánykeréken)

6.
A hatfokozatú elektronikusan
vezérelt MCP sebességváltó vagy
az automata váltó választókarja

7.
Vezérlők:


- Első ablaktörlő

- Ablakmosó

- Hátsó ablaktörlő

- Fedélzeti számítógép

VEZETŐHELY


18.
Tetszés szerinti funkciók
vezérlőgombjai (a kormánykeréken)

19.
Hozzáférés a biztosítékdobozokhoz

20.
Vezérlők:


- Üzemanyagtartály fedele

- Első és hátsó parkolássegítő
berendezés

- Stop & Start rendszer

- Riasztó belső védelmi
funkciójának kikapcsolása

- Fényszórók beállítása

21.
Motorháztető nyitása

22.
Visszapillantó tükrök vezérlői

12
ISMERKEDÉS A GÉPKOCSIVAL
VEZETŐHELY

13
ISMERKEDÉS A GÉPKOCSIVAL

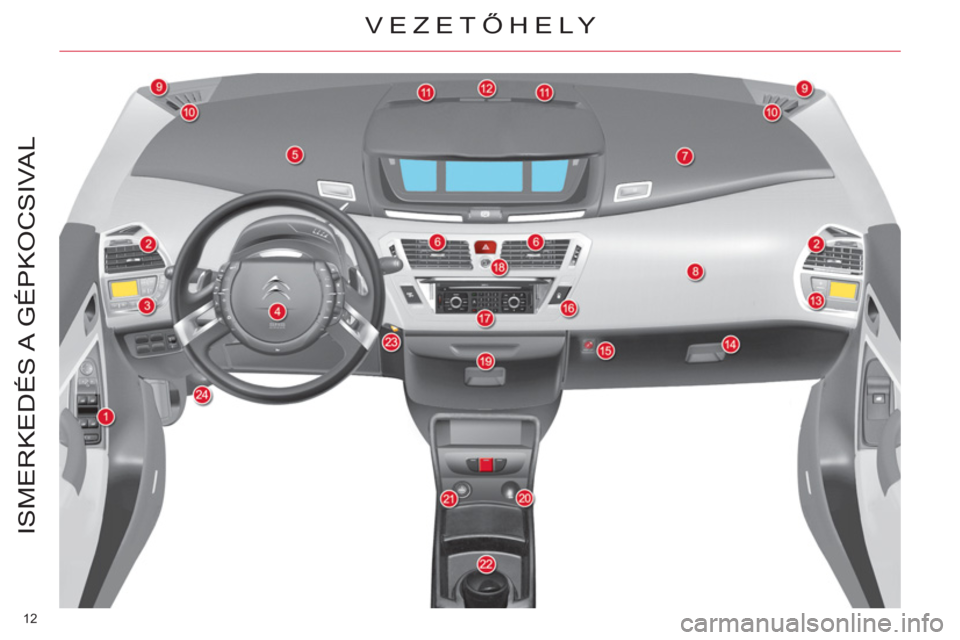

VEZETŐHELY




1.
Vezérlők:


- Ablakemelők

- Biztonsági gyermekzár

2.
Oldalablak jég- és páramentesítő
fúvókája
Oldalsó szellőző

3.
A légkondicionáló vezérlőgombjai
vezetőoldalon

4.
Vezetőoldali frontlégzsák

5.
Bal felső tárolórekesz

6.
Középső szellőzők

7.
Jobb felső tárolórekesz

8.
Utasoldali frontlégzsák

9.
Hangszóró (tweeter) (jobb és bal
oldal)
10.
Háromszögablak jég- és
páramentesítő fúvókája

11 .
Szélvédő jég- és páramentesítő
fúvókája

12.
Napsugárzás-érzékelő

13.
A légkondicionáló vezérlőgombjai
utasoldalon

14.
Alsó kesztyűtartó:


- Illatosító rögzítőcsatjai

- Tárolóhelyek

15.
Kulcsos kapcsoló:


- Az utasoldali frontlégzsák
aktiválása/kikapcsolása

16.
Központizár-vezérlő
17.
Audio- és telematikai rendszer

18.
Illatosító

19.
Hűtött tárolórekesz

20.
USB-csatlakozó (vagy dugó)

21.
12 voltos tartozékcsatlakozó vagy
szivargyújtó

22.
Kivehető hamutartó

23.
Hangulatvilágítás vezérlőgombja

24.
Kormánybeállító

14
ISMERKEDÉS A GÉPKOCSIVAL

A kormány beállítása

A kormánykerék magassága és a mű-
szerfaltól mért távolsága egyaránt állít-
ható.
Az A
vezérlőkart maga felé húzva oldja
a kormánykerék rögzítését.
Állítsa a kormányt a kívánt pozícióba,
majd rögzítse a vezérlőkar erőteljes le-
nyomásával.



77
Automatikusan fokozatos átmenetet
biztosít a nappali és az éjszakai állás
között. A rendszer rákapcsolt gyújtásnál műkö-
dik.
Az 1
-es vezérlőt jobbra vagy balra állít-
va válassza ki a beállítani kívánt tükröt
a vezetőülésből, majd a 2
-es vezérlő
segítségével állítsa a tükröt a kívánt
helyzetbe.
A visszapillantók jégmentesítése a hát-
só szélvédő jégmentesítő funkciójához
kapcsolódik.



105



76

Biztonsági okokból a kormánykerék
beállítását soha nem szabad menet
közben végezni.
A tükörből ( 1
) jól láthatók a gépkocsi
hátsó utasai. A fényvisszaverődések el-
kerülése érdekében a tükör behajtható.

A tükrök behajtása

Parkoláskor a tükrök kézzel, ill. elektro-
mos vezérléssel is behajthatók.
ELHELYEZKEDÉS AZ AUTÓBAN


Elektrokróm belső
visszapillantó tükör
A külső visszapillantók
beállítása



77



Gyermekfigyelő tükör

15
ISMERKEDÉS A GÉPKOCSIVAL

Első ülések


Fejtámla


A háttámla dőlésszöge


Az ülés magasságának
beállítása


Deréktámasz


Hosszirányú beállítás

Könyöktámasz

Elektromos beállítások

Kézi beállítások



68



Ülésfűtés-kapcsoló
(az
első ülések belső oldalán)



67

1.
Az ülés magasságának és dőlés-
szögének beállítása; hosszirányú
beállítás

2.
A háttámla dőlésszögének és a de-
réktámasznak a beállítása

3.
Vezetőülés: a vezetési helyzetek
memorizálása
Az ülések beállítására az alábbi ese-
tekben is lehetőség van még egy rövid
ideig:


- az első ajtók nyitásakor,

- a gyújtás lekapcsolását követően.


ELHELYEZKEDÉS AZ AUTÓBAN

16
ISMERKEDÉS A GÉPKOCSIVAL

A biztonsági öv magasságának
beállítása
Az övmagasság beállításához csíptes-
se össze a beállítót és csúsztassa a kí-
vánt helyzetbe.



131
A gépkocsi elektromos ablakemelői a
vezetőülésből, a vezetőoldali ajtón lévő
vezérlőkkel működtethetők.



86


)
Az A
-val jelölt helyen megtolva ál-
lítsa a napellenzőt a kívánt helyzet-
be.
A rolók végén lehajtható napellenző
található.

)
Hajtsa le a napellenzőt, ha szemből
tűz a nap.


A panorámatető elektromosan
állítható sötétítője

A sötétítő nyitása ( 1
– 9
pozíció)
A sötétítő zárása ( 0
pozíció)
A sötétítő becsípődésgátló funkcióval
rendelkezik.



91


ELHELYEZKEDÉS AZ AUTÓBAN


Az elektromos ablakemelő
vezérlői
Elhúzható napellenzők




105

17
ISMERKEDÉS A GÉPKOCSIVAL

Tanácsok a belső beállításokhoz



- Fűtés/manuális légkondicionáló:




- Automata légkondicionáló:
lehetőleg a teljesen automata üzemmódot használja. Ehhez nyomja meg az „AUTO”
gom-
bot.

Vezérlők


Mit óhajt?





Hűtés



vagy

Kapcsoláskor
hideg, majd
egyéni
beállítás
szerint
Kapcsoláskor
maximális,
majd egyéni
beállítás
szerint
ON

Kapcsoláskor
ON, majd OFF


Fűtés




vagy

Kapcsoláskor
meleg, majd
egyéni
beállítás
szerint
Kapcsoláskor
maximális,
majd egyéni
beállítás
szerint


Kapcsoláskor
ON, majd OFF


Páramentesítés

Jégmentesítés




Meleg



OFF

SZELLŐZ

18
ISMERKEDÉS A GÉPKOCSIVAL

Be nem kapcsolt, ill. kikapcsolt
biztonsági övre figyelmeztető
jelzés
Ez a visszajelzés akkor gyullad
ki, ha a vezető vagy (bizonyos
változatokon) az első utas biz-
tonsági öve nincs bekapcsolva,
illetve ha (bizonyos változato-
kon) az első utas vagy a máso-
dik sorban ülő bármelyik utas kikapcsol-
ta a biztonsági övét. A világító pontok a
be nem kapcsolt, ill. a kikapcsolt övek
helyét jelzik.
Miután bekapcsolta a funkciót, a gép-
kocsi indulását követően kb. 10 km/h-s
sebességnél a gépkocsi zárjai automa-
tikusan reteszelődnek.
A funkció az A
gomb több mint 2 má-
sodpercig tartó benyomásával kapcsol-
ható ki.

Alacsony abroncsnyomást
érzékelő funkció

Ez a funkció fi gyelmezteti, ha alacsony
az abroncsnyomás vagy defektes a ke-
rék.
A gumiabroncsok nyomását továbbra is
ellenőrizze rendszeresen.
Kigyullad a szervizlámpa, és a
képernyőn feltűnik a gépkocsi
körvonala, melyet üzenet és
hangjelzés is kísér.
Lapos kerék
Kigyullad a STOP
visszajelzés,
és a képernyőn feltűnik a gép-
kocsi körvonala, melyet üzenet
és hangjelzés is kísér.
Defekt


41




127




89


BIZTONSÁGI FUNKCIÓK


Automata központi zár
Műszercsoport


Többfunkciós „A” vagy „C”
képernyővel

Többfunkciós MyWay vagy
NaviDrive képernyővel


1.
Műszercsoport

2.
Többfunkciós képernyő

3.
Vezérlőgombok

4.
Visszajelzések kijelzőzónái



31




32



Kézi vezérlésű központi zár

Az A
vezérlőgomb megnyomásával re-
teszelhetők/oldhatók a gépkocsi zárjai.
Ha valamelyik ajtó nyitva van vagy
nincs jól bezárva, a központi zár nem
működik.
