CITROEN C4 PICASSO 2013 Upute Za Rukovanje (in Croatian)

VAŠE UPUTE ZA RUKOVA NJE
NA INTERNET
U!

CITROËN vam omogućuje besplatan i
jednostavan pregled dokumentacije o vozilu,
njezine kronologije i najnovijih informacija preko
Interneta.
Spojite se na adresu http://service.citroen.com :
1|
Izaberite jezik,
kliknite na poveznicu u polju "Pristup za fi zičke osobe" gdje možete
pregledavati Dokumentaciju o vozilu; otvorit će se prozor s popisom
svih uputa za rukovanje,
označite svoje vozilo, izaberite oblik vozila i datum izdanja uputa,
na kraju, kliknite na rubriku koja vas zanima.
2|
3 |
4 |

Vaše vozilo ima samo dio opreme opisane u
ovom dokumentu, ovisno o razini opremlje-
nosti, izvedbi i o karakteristikama vezanim
uz zemlju u kojoj se vozilo prodaje.
Ugradnjom električne opreme ili uređaja koji
ne nose oznaku CITROËN može se izazvati
kvar u elektroničkom sustavu vozila. Vodite
računa o tome i obratite se predstavniku
marke CITROËN koji će vas upoznati s na-
šim katalogom dodatne opreme.

CITROËN nudi, na svim kontinentima,
bogatu ponudu,
u kojoj su spojeni tehnologija i stalni duh inovativnosti,
u modernom i kreativnom pristupu mobilnosti.
Zahvaljujemo vam i čestitamo na izboru.


Sretan put!

Obraćamo vam pažnju na sljedeće:


Za upravljačem vašeg novog vozila,
ako dobro upoznate svu opremu,
sve sklopke, sve mogućnosti podešavanja,
vaša putovanja bit će komfornija
i ugodnija.

Legenda

upozorenje za sigurnost

doprinos zaštiti okoliša

upućivanje na navedenu stranicu

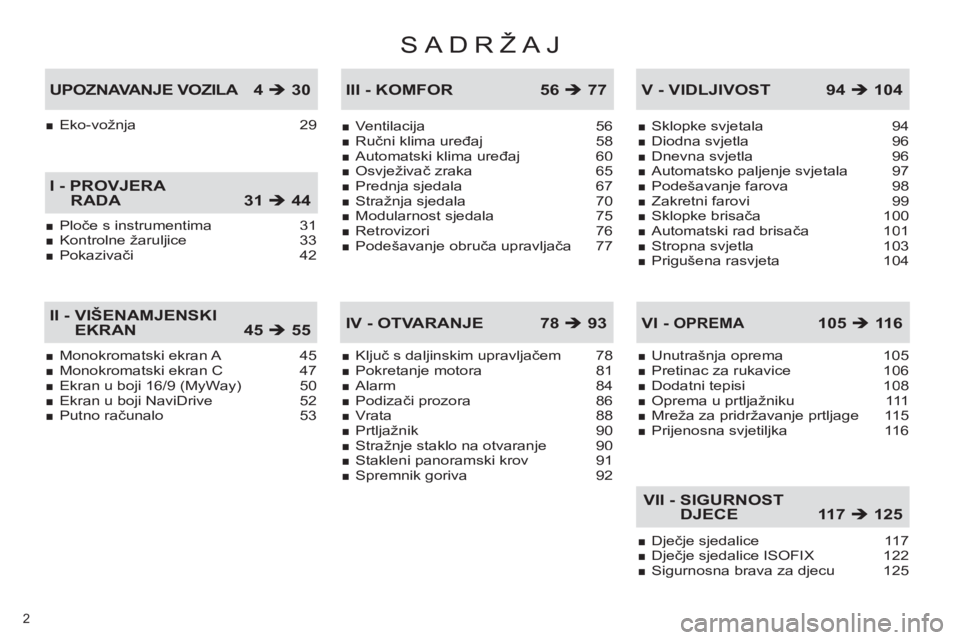

SADRŽAJ
2
Monokromatski ekran A 45Monokromatski ekran C 47Ekran u boji 16/9 (MyWay) 50Ekran u boji NaviDrive 52Putno računalo 53
■■■■■
II - VIŠENAMJENSKIEKRAN45 Î55
Ventilacija 56Ručni klima uređaj 58Automatski klima uređaj 60Osvježivač zraka 65Prednja sjedala 67Stražnja sjedala 70Modularnost sjedala 75Retrovizori 76Podešavanje obruča upravljača 77
■■■■■■■■■
III - KOMFOR 56Î77
Ključ s daljinskim upravljačem 78Pokretanje motora 81Alarm 84
Podizači prozora 86Vrata 88Prtljažnik 90Stražnje staklo na otvaranje 90Stakleni panoramski krov 91Spremnik goriva 92
■■■■■■■■■
IV - OTVARANJE 78Î93
Sklopke svjetala 94Diodna svjetla 96Dnevna svjetla 96Automatsko paljenje svjetala 97Podešavanje farova 98Zakretni farovi 99Sklopke brisača 100Automatski rad brisača 101Stropna svjetla 103Prigušena rasvjeta 104
■■■■■■■■■■
V - VIDLJIVOST 94 Î 104
Unutrašnja oprema 105Pretinac za rukavice 106Dodatni tepisi 108Oprema u prtljažniku 111Mreža za pridržavanje prtljage 115Prijenosna svjetiljka 116
■■■■■■
VI-OPREMA105 Î 116
Ploče s instrumentima 31Kontrolne žaruljice 33Pokazivači 42
■■■
UPOZNAVANJE VOZILA 4 Î30
I - PROVJERA RADA 31 Î44
Dječje sjedalice 117Dječje sjedalice ISOFIX 122Sigurnosna brava za djecu 125
■■■
VII - SIGURNOSTDJECE 117 Î125
Eko-vožnja 29■

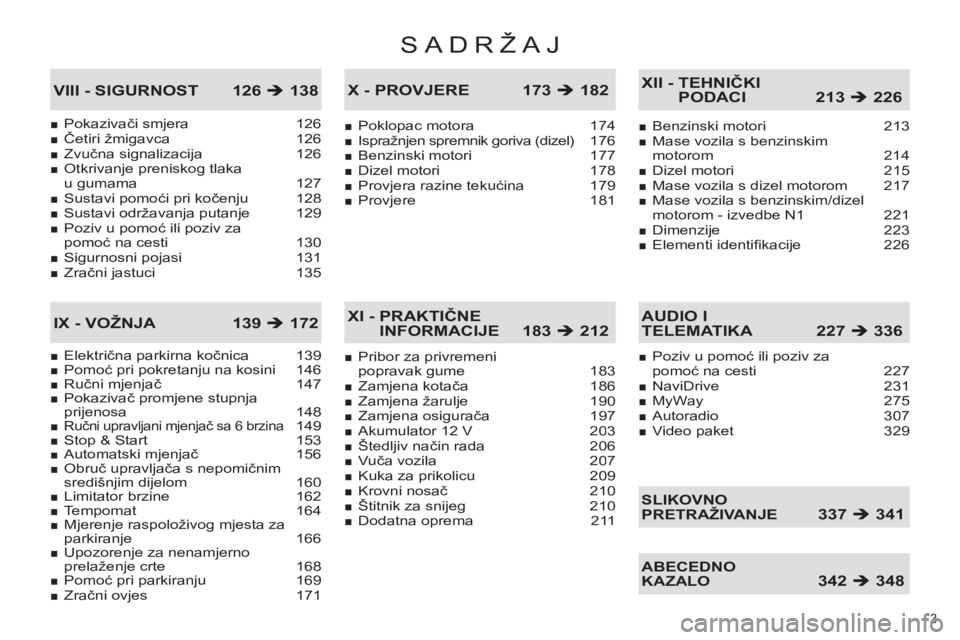

SADRŽAJ
3
Pokazivači smjera 126Četiri

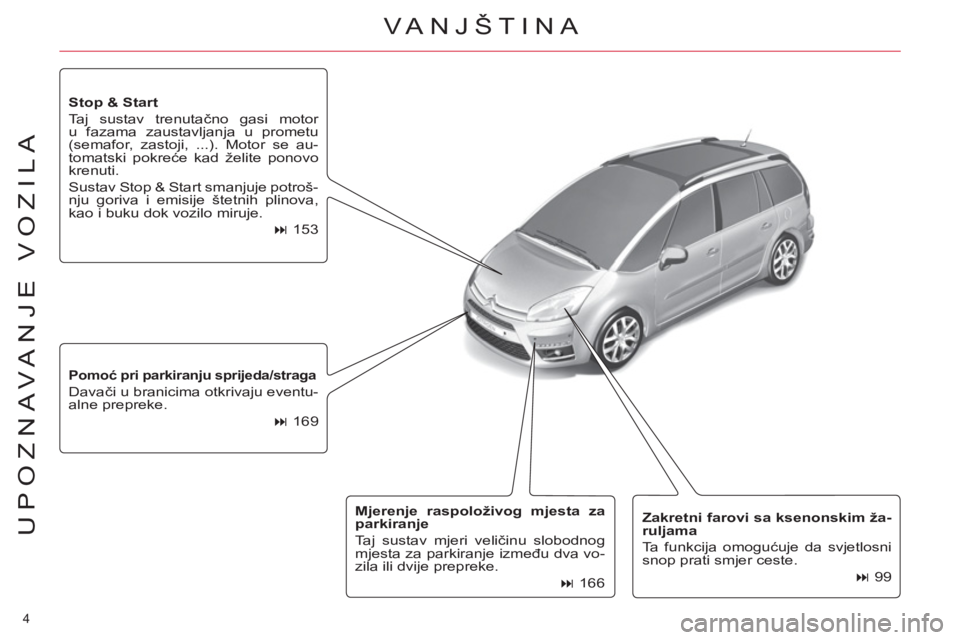

4
UPOZNAVANJE VOZILA
Zakretni farovi sa ksenonskim ža-
ruljama

Ta funkcija omogućuje da svjetlosni
snop prati smjer ceste.



99


Pomoć pri parkiranju sprijeda/straga


Davači u branicima otkrivaju eventu-
alne prepreke.



169

Mjerenje raspoloživog mjesta za
parkiranje

Taj sustav mjeri veličinu slobodnog
mjesta za parkiranje između dva vo-
zila ili dvije prepreke.



166
VA NJŠTINA


Stop & Start

Taj sustav trenutačno gasi motor
u fazama zaustavljanja u prometu
(semafor, zastoji, ...). Motor se au-
tomatski pokreće kad želite ponovo
krenuti.
Sustav Stop & Start smanjuje potroš-
nju goriva i emisije štetnih plinova,
kao i buku dok vozilo miruje.



153

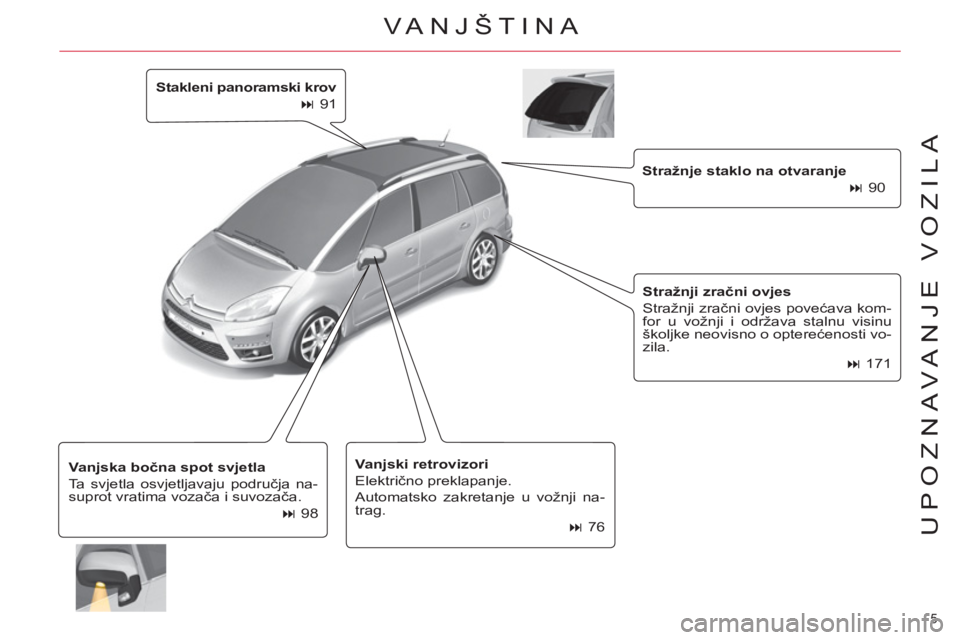

5
UPOZNAVANJE VOZILA

Stakleni panoramski krov




91

Stražnje staklo na otvaranje




90

Stražnji zračni ovjes

Stražnji zračni ovjes povećava kom-
for u vožnji i održava stalnu visinu
školjke neovisno o opterećenosti vo-
zila.



171

Vanjska bočna spot svjetla

Ta svjetla osvjetljavaju područja na-
suprot vratima vozača i suvozača.



98
Vanjski retrovizori

Električno preklapanje.
Automatsko zakretanje u vožnji na-
trag.



76
VA NJŠTINA

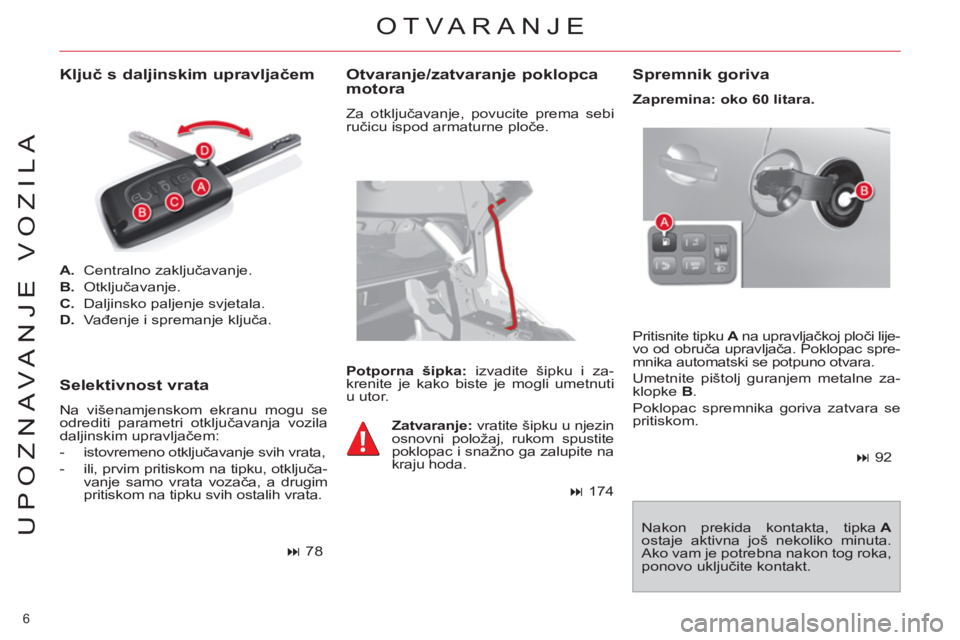

6
UPOZNAVANJE VOZILA


A.
Centralno zaključavanje.

B.
Otključavanje.

C.
Daljinsko paljenje svjetala.

D.
Vađenje i spremanje ključa.

Pritisnite tipku A
na upravljačkoj ploči lije-
vo od obruča upravljača. Poklopac spre-
mnika automatski se potpuno otvara.
Umetnite pištolj guranjem metalne za-
klopke B
.
Poklopac spremnika goriva zatvara se
pritiskom.

Nakon prekida kontakta, tipka A

ostaje aktivna još nekoliko minuta.
Ako vam je potrebna nakon tog roka,
ponovo uključite kontakt.
Potporna šipka

:
izvadite šipku i za-
krenite je kako biste je mogli umetnuti
u utor.



78



Otvaranje/zatvaranje poklopca
motora
Za otključavanje, povucite prema sebi
ručicu ispod armaturne ploče.



174



92



Selektivnost vrata

Na višenamjenskom ekranu mogu se
odrediti parametri otključavanja vozila
daljinskim upravljačem:


- istovremeno otključavanje svih vrata,

- ili, prvim pritiskom na tipku, otključa-
vanje samo vrata vozača, a drugim
pritiskom na tipku svih ostalih vrata.
Zatvaranje

:
vratite šipku u njezin
osnovni položaj, rukom spustite
poklopac i snažno ga zalupite na
kraju hoda.
OTVARANJE

Ključ s daljinskim upravljačem
Spremnik goriva


Zapremina: oko 60 litara.

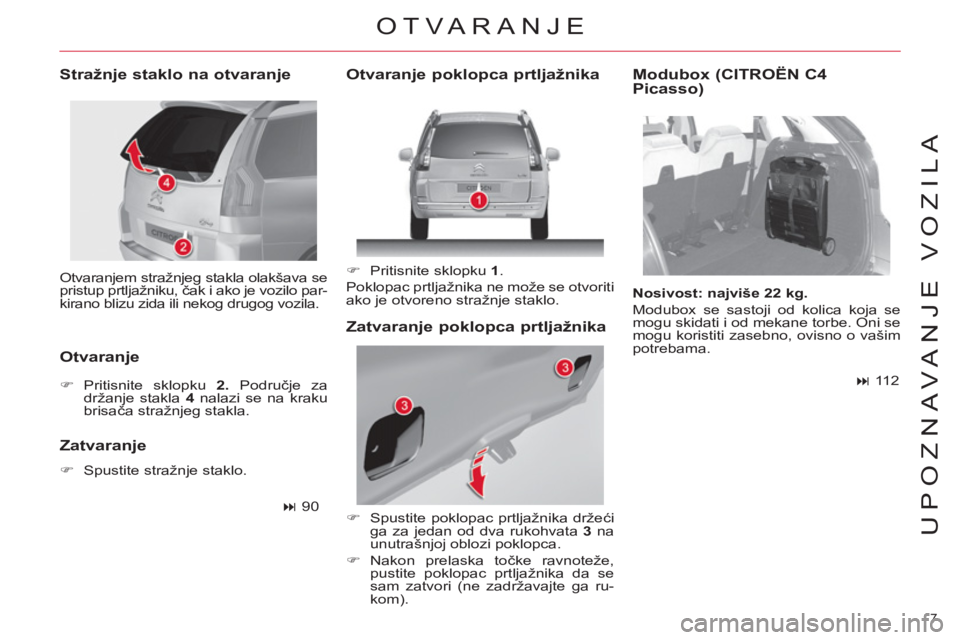

7
UPOZNAVANJE VOZILA
Otvaranjem stražnjeg stakla olakšava se
pristup prtljažniku, čak i ako je vozilo par-
kirano blizu zida ili nekog drugog vozila.


Stražnje staklo na otvaranje

Otvaranje



)
Pritisnite sklopku 2.
Područje za
držanje stakla 4
nalazi se na kraku
brisača stražnjeg stakla.


Zatvaranje



)
Spustite stražnje staklo.



90


)
Pritisnite sklopku 1
.
Poklopac prtljažnika ne može se otvoriti
ako je otvoreno stražnje staklo.


)
Spustite poklopac prtljažnika držeći
ga za jedan od dva rukohvata 3
na
unutrašnjoj oblozi poklopca.

)
Nakon prelaska točke ravnoteže,
pustite poklopac prtljažnika da se
sam zatvori (ne zadržavajte ga ru-
kom).

Nosivost: najviše 22 kg.

Modubox se sastoji od kolica koja se
mogu skidati i od mekane torbe. Oni se
mogu koristiti zasebno, ovisno o vašim
potrebama.



112

OTVARANJE


Otvaranje poklopca prtljažnika

Zatvaranje poklopca prtljažnika
Modubox (CITROËN C4
Picasso)

8

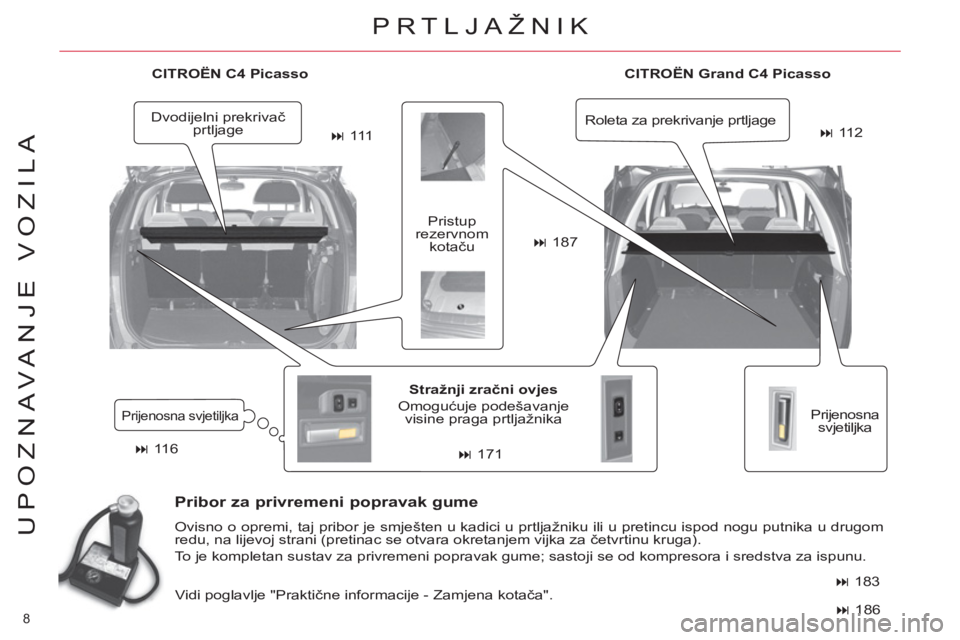

UPOZNAVANJE VOZILA
CITROËN Grand C4 Picasso

Prijenosna
svjetiljka
Stražnji zračni ovjes

Omogućuje podešavanje
visine praga prtljažnika Pristup
rezervnom
kotaču


Pribor za privremeni popravak gume

Ovisno o opremi, taj pribor je smješten u kadici u prtljažniku ili u pretincu ispod nogu putnika u drugom
redu, na lijevoj strani (pretinac se otvara okretanjem vijka za četvrtinu kruga).
To je kompletan sustav za privremeni popravak gume; sastoji se od kompresora i sredstva za ispunu. Roleta za prekrivanje prtljage Dvodijelni prekrivač
prtljage
Prijenosna svjetiljka




111


11 2



187



171



183


116 CITROËN C4 Picasso
PRTLJAŽNIK

Vidi poglavlje "Praktične informacije - Zamjena kotača".



186
