18

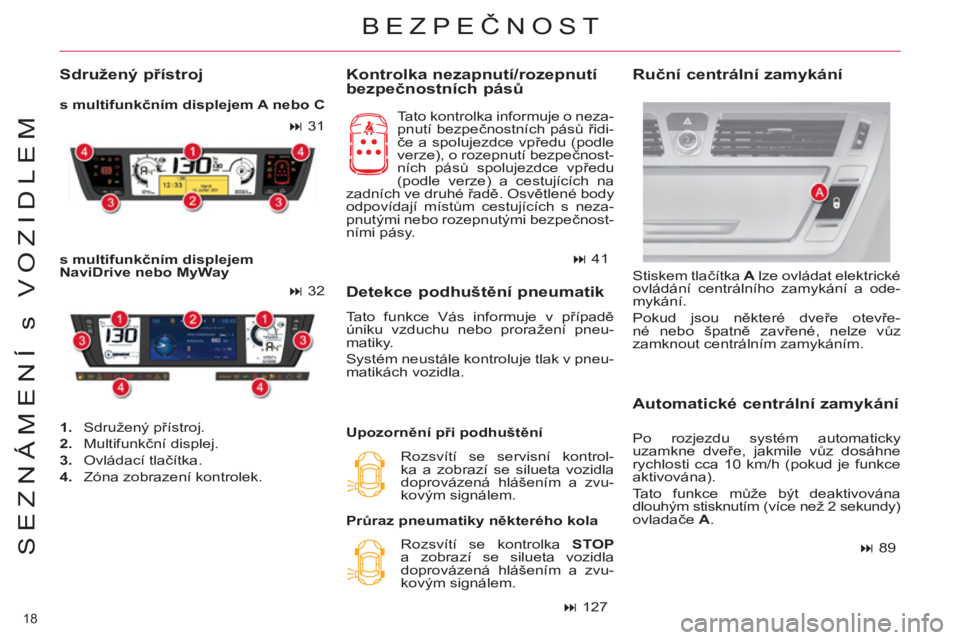

SEZNÁMENÍ s VOZIDLEM

Kontrolka nezapnutí/rozepnutí
bezpečnostních pásů

Tato kontrolka informuje o neza-
pnutí bezpečnostních pásů řidi-
če a spolujezdce vpředu (podle
verze), o rozepnutí bezpečnost-
ních pásů spolujezdce vpředu
(podle verze) a cestujících na
zadních ve druhé řadě. Osvětlené body
odpovídají místům cestujících s neza-
pnutými nebo rozepnutými bezpečnost-
ními pásy.
Po rozjezdu systém automaticky
uzamkne dveře, jakmile vůz dosáhne
rychlosti cca 10 km/h (pokud je funkce
aktivována).
Tato funkce může být deaktivována
dlouhým stisknutím (více než 2 sekundy)
ovladače A
.


Detekce podhuštění pneumatik

Tato funkce Vás informuje v případě
úniku vzduchu nebo proražení pneu-
matiky.
Systém neustále kontroluje tlak v pneu-
matikách vozidla.
Rozsvítí se servisní kontrol-
ka a zobrazí se silueta vozidla
doprovázená hlášením a zvu-
kovým signálem.
Upozornění při podhuštění
Rozsvítí se kontrolka STOP

a zobrazí se silueta vozidla
doprovázená hlášením a zvu-
kovým signálem.
Průraz pneumatiky některého kola


41




127




89

BEZPEČNOST


Automatické centrální zamykání
Sdružený přístroj


s multifunkčním displejem A nebo C

s multifunkčním displejem
NaviDrive nebo MyWay


1.
Sdružený přístroj.

2.
Multifunkční displej.

3.
Ovládací tlačítka.

4.
Zóna zobrazení kontrolek.



31




32



Ruční centrální zamykání

Stiskem tlačítka A
lze ovládat elektrické
ovládání centrálního zamykání a ode-
mykání.
Pokud jsou některé dveře otevře-
né nebo špatně zavřené, nelze vůz
zamknout centrálním zamykáním.

30
SEZNÁMENÍ s VOZIDLEM

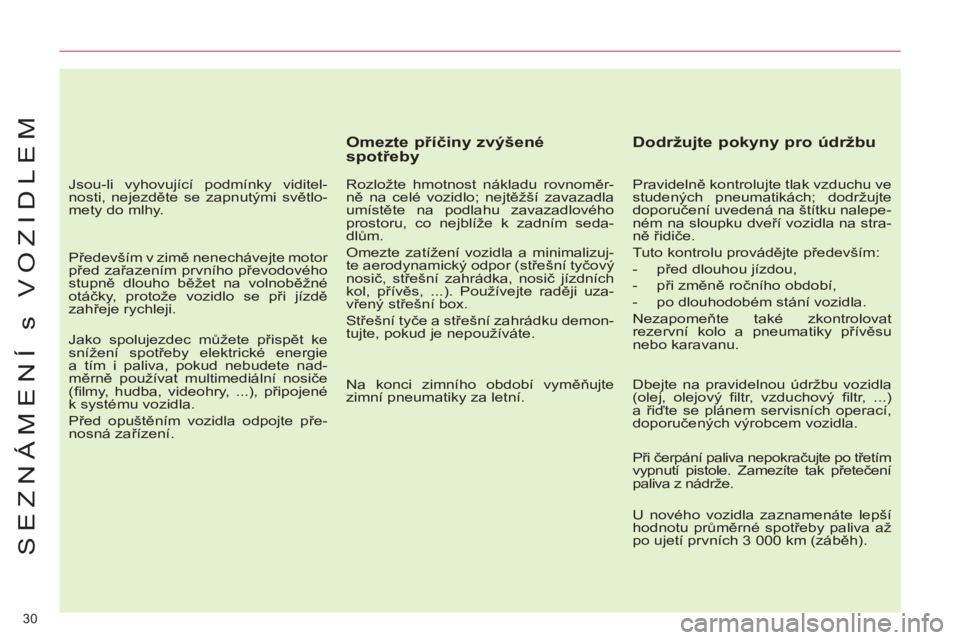

Omezte příčiny zvýšené
spotřeby


Rozložte hmotnost nákladu rovnoměr-
ně na celé vozidlo; nejtěžší zavazadla
umístěte na podlahu zavazadlového
prostoru, co nejblíže k zadním seda-
dlům.
Omezte zatížení vozidla a minimalizuj-
te aerodynamický odpor (střešní tyčový
nosič, střešní zahrádka, nosič jízdních
kol, přívěs, ...). Používejte raději uza-
vřený střešní box.
Střešní tyče a střešní zahrádku demon-
tujte, pokud je nepoužíváte.

Na konci zimního období vyměňujte
zimní pneumatiky za letní.



Dodržujte pokyny pro údržbu


Pravidelně kontrolujte tlak vzduchu ve
studených pneumatikách; dodržujte
doporučení uvedená na štítku nalepe-
ném na sloupku dveří vozidla na stra-
ně řidiče.
Tuto kontrolu provádějte především:


- před dlouhou jízdou,

- při změně ročního období,

- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat
rezervní kolo a pneumatiky přívěsu
nebo karavanu.

Dbejte na pravidelnou údržbu vozidla
(olej, olejový fi ltr, vzduchový fi ltr, ...)
a řiďte se plánem servisních operací,
doporučených výrobcem vozidla.



Při čerpání paliva nepokračujte po třetím
vypnutí pistole. Zamezíte tak přetečení
paliva z nádrže.

U nového vozidla zaznamenáte lepší
hodnotu průměrné spotřeby paliva až
po ujetí prvních 3 000 km (záběh).
Jsou-li vyhovující podmínky viditel-
nosti, nejezděte se zapnutými světlo-
mety do mlhy.

Především v zimě nenechávejte motor
před zařazením prvního převodového
stupně dlouho běžet na volnoběžné
otáčky, protože vozidlo se při jízdě
zahřeje rychleji.

Jako spolujezdec můžete přispět ke
snížení spotřeby elektrické energie
a tím i paliva, pokud nebudete nad-
měrně používat multimediální nosiče
(fi lmy, hudba, videohry, ...), připojené
k systému vozidla.
Před opuštěním vozidla odpojte pře-
nosná zařízení.

I
37

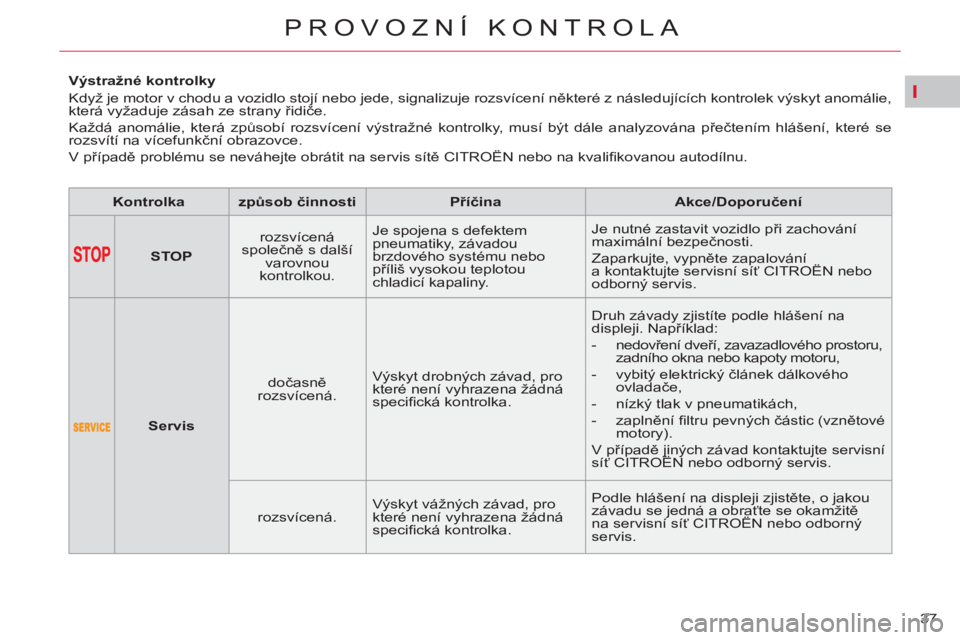

PROVOZNÍ KONTROLA










Výstražné kontrolky
Když je motor v chodu a vozidlo stojí nebo jede, signalizuje rozsvícení některé z následujících kontrolek výskyt anomálie,
která vyžaduje zásah ze strany řidiče.
Každá anomálie, která způsobí rozsvícení výstražné kontrolky, musí být dále analyzována přečtením hlášení, které se
rozsvítí na vícefunkční obrazovce.
V případě problému se neváhejte obrátit na servis sítě CITROËN nebo na kvalifi kovanou autodílnu.



Kontrolka



způsob činnosti



Příčina



Akce/Doporučení







STOP


rozsvícená
společně s další
varovnou
kontrolkou. Je spojena s defektem
pneumatiky, závadou
brzdového systému nebo
příliš vysokou teplotou
chladicí kapaliny. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Zaparkujte, vypněte zapalování
a kontaktujte servisní síť CITROËN nebo
odborný servis.





Servis


dočasně
rozsvícená. Výskyt drobných závad, pro
které není vyhrazena žádná
specifi cká kontrolka. Druh závady zjistíte podle hlášení na
displeji. Například:


- nedovření dveří, zavazadlového prostoru,
zadního okna nebo kapoty motoru,

- vybitý elektrický článek dálkového
ovladače,

- nízký tlak v pneumatikách,

- zaplnění fi ltru pevných částic (vznětové
motory).
V případě jiných závad kontaktujte servisní
síť CITROËN nebo odborný servis.

rozsvícená. Výskyt vážných závad, pro
které není vyhrazena žádná
specifi cká kontrolka. Podle hlášení na displeji zjistěte, o jakou
závadu se jedná a obraťte se okamžitě
na servisní síť CITROËN nebo odborný
servis.

VIII
127
BEZPEČNOST

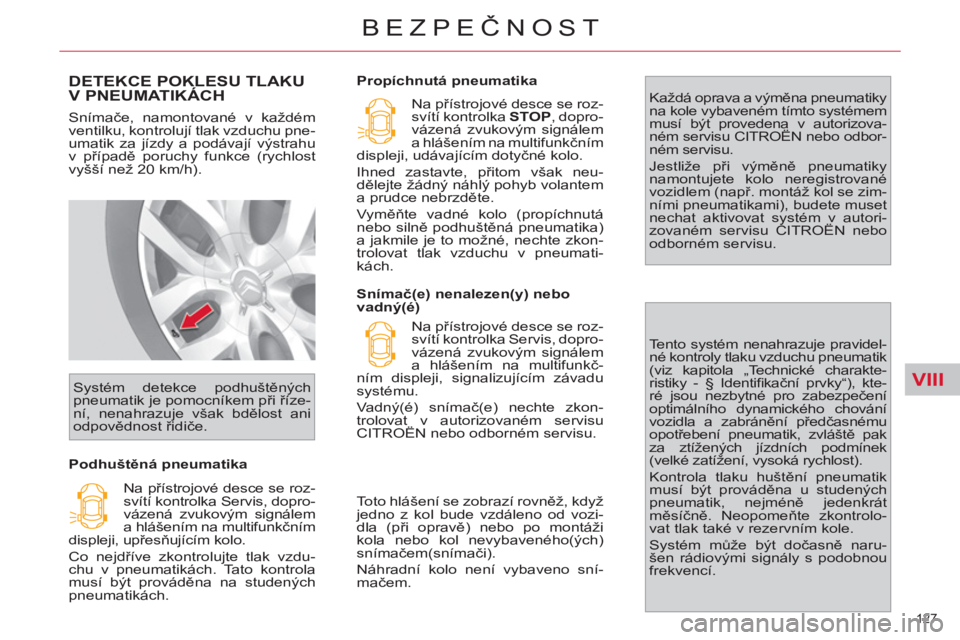

DETEKCE POKLESU TLAKU V PNEUMATIKÁCH

Snímače, namontované v každém
ventilku, kontrolují tlak vzduchu pne-
umatik za jízdy a podávají výstrahu
v případě poruchy funkce (rychlost
vyšší než 20 km/h).

Podhuštěná pneumatika Systém detekce podhuštěných
pneumatik je pomocníkem při říze-
ní, nenahrazuje však bdělost ani
odpovědnost řidiče.
Propíchnutá pneumatika
Na přístrojové desce se roz-
svítí kontrolka Servis, dopro-
vázená zvukovým signálem
a hlášením na multifunkčním
displeji, upřesňujícím kolo.
Co nejdříve zkontrolujte tlak vzdu-
chu v pneumatikách. Tato kontrola
musí být prováděna na studených
pneumatikách. Na přístrojové desce se roz-
svítí kon trolka STOP
, dopro-
vázená zvukovým signálem
a hlášením na multifunkčním
displeji, udávajícím dotyčné kolo.
Ihned zastavte, přitom však neu-
dělejte žádný náhlý pohyb volantem
a prudce nebrzděte.
Vyměňte vadné kolo (propíchnutá
nebo silně podhuštěná pneumatika)
a jakmile je to možné, nechte zkon-
trolovat tlak vzduchu v pneumati-
kách.

Snímač(e) nenalezen(y) nebo
vadný(é)
Na přístrojové desce se roz-
svítí kontrolka Servis, dopro-
vázená zvukovým signálem
a hlášením na multifunkč-
ním displeji, signalizujícím závadu
systému.
Vadný(é) snímač(e) nechte zkon-
trolovat v autorizovaném servisu
CITROËN nebo odborném servisu. Každá oprava a výměna pneumatiky
na kole vybaveném tímto systémem
musí být provedena v autorizova-
ném servisu CITROËN nebo odbor-
ném servisu.
Jestliže při výměně pneumatiky
namontujete kolo neregistrované
vozidlem (např. montáž kol se zim-
ními pneumatikami), budete muset
nechat aktivovat systém v autori-
zovaném servisu CITROËN nebo
odborném servisu.
Tento systém nenahrazuje pravidel-
né kontroly tlaku vzduchu pneumatik
(viz kapitola „Technické charakte-
ristiky - § Identifi kační prvky“), kte-
ré jsou nezbytné pro zabezpečení
optimálního dynamického chování
vozidla a zabránění předčasnému
opotřebení pneumatik, zvláště pak
za ztížených jízdních podmínek
(velké zatížení, vysoká rychlost).
Kontrola tlaku huštění pneumatik
musí být prová děna u studených
pneumatik, nejméně jedenkrát
měsíčně. Neopomeňte zkontrolo-
vat tlak také v rezervním kole.
Systém může být dočasně naru-
šen rádiovými signály s podobnou
frekvencí.
Toto hlášení se zobrazí rovněž, když
jedno z kol bude vzdáleno od vozi-
dla (při opravě) nebo po montáži
kola nebo kol nevybaveného(ých)
snímačem(snímači).
Náhradní kolo není vybaveno sní-
mačem.

VIII
128
BEZPEČNOST

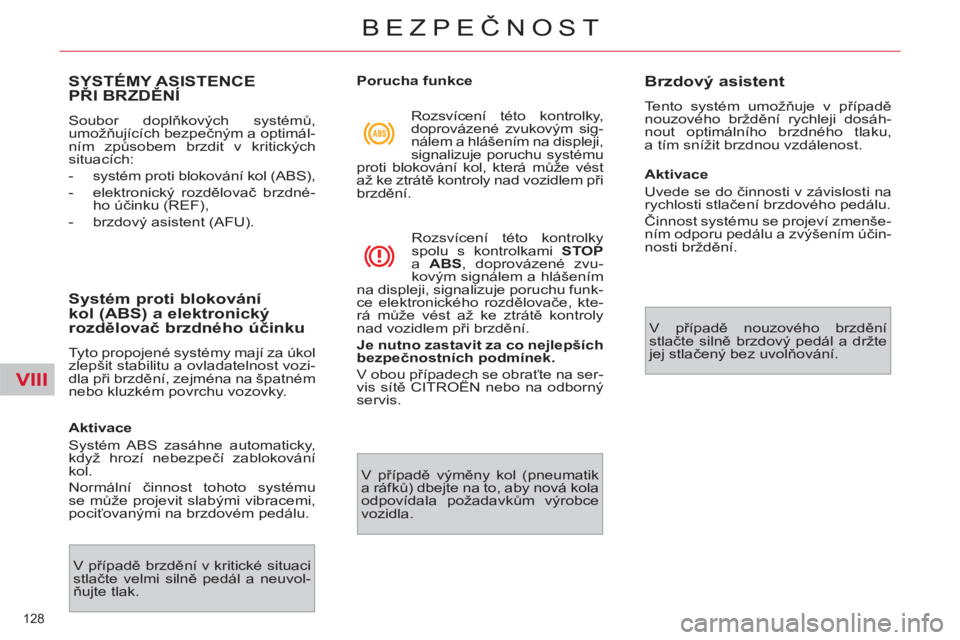

SYSTÉMY ASISTENCEPŘI BRZDĚNÍ

Soubor doplňkových systémů,
umožňujících bezpečným a optimál-
ním způsobem brzdit v kritických
situacích:


- systém proti blokování kol (ABS),

- elektronický rozdělovač brzdné-
ho účinku (REF),

- brzdový asistent (AFU).


Systém proti blokování
kol (ABS) a elektronický
rozdělovač brzdného účinku

Tyto propojené systémy mají za úkol
zlep šit stabilitu a ovladatelnost vozi-
dla při brzdění, zejména na špatném
nebo kluzkém povrchu vozovky.

Aktivace
Systém ABS zasáhne automaticky,
když hrozí nebezpečí zablokování
kol.
Normální činnost tohoto systému
se může projevit slabými vibracemi,
pociťovanými na brzdovém pedálu.
Porucha funkce

V případě brzdění v kritické situaci
stlačte velmi silně pedál a neuvol-
ňujte tlak. Rozsvícení této kontrolky,
doprovázené zvukovým sig-
nálem a hlášením na displeji,
signalizuje poruchu systému
proti blokování kol, která může vést
až ke ztrátě kontroly nad vozidlem při
brzdění.
Rozsvícení této kontrolky
spolu s kontrolkami STOP

a ABS
, doprovázené zvu-
kovým signálem a hlášením
na displeji, signalizuje poruchu funk-
ce elektronického rozdělovače, kte-
rá může vést až ke ztrátě kontroly
nad vozidlem při brzdění.

Je nutno zastavit za co nejlepších
bezpečnostních podmínek.

V obou případech se obraťte na ser-
vis sítě CITROËN nebo na odborný
servis.


V případě výměny kol (pneumatik
a ráfků) dbejte na to, aby nová kola
odpovídala požadavkům výrobce
vozidla.











Brzdový asistent

Tento systém umožňuje v případě
nouzového brždění rychleji dosáh-
nout optimálního brzdného tlaku,
a tím snížit brzdnou vzdálenost.

Aktivace
Uvede se do činnosti v závislosti na
rychlosti stlačení brzdového pedálu.
Činnost systému se projeví zmenše-
ním odporu pedálu a zvýšením účin-
nosti brždění.
V případě nouzového brzdění
stlačte silně brzdový pedál a držte
jej stlačený bez uvolňování.

IX
171
ŘÍZENÍ

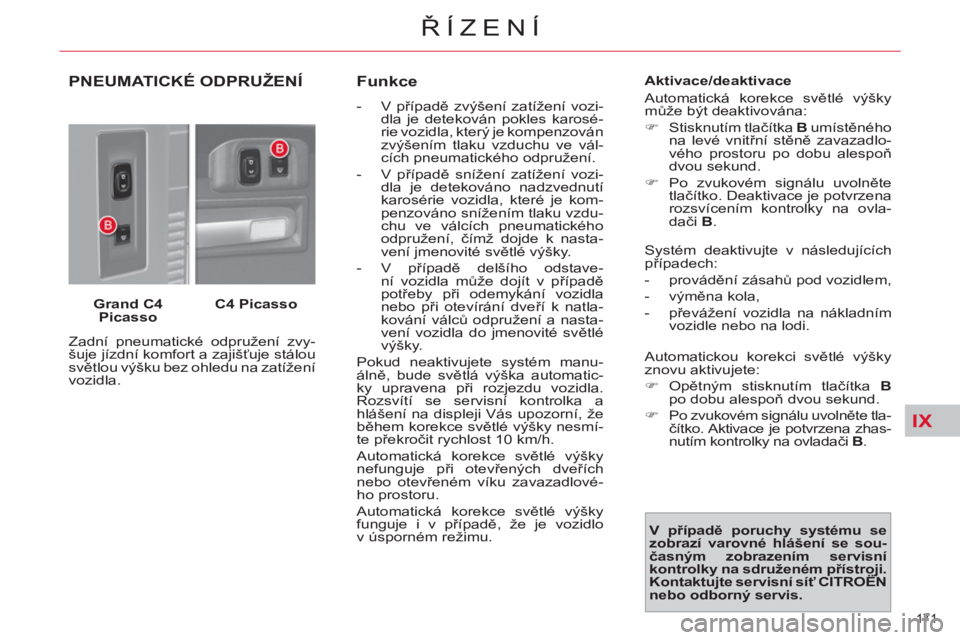

PNEUMATICKÉ ODPRUŽENÍ


Grand C4
Picasso

C4 Picasso

Zadní pneumatické odpružení zvy-
šuje jízdní komfort a zajišťuje stálou
světlou výšku bez ohledu na zatížení
vozidla.

Funkce



- V případě zvýšení zatížení vozi-
dla je detekován pokles karosé-
rie vozidla, který je kompenzován
zvýšením tlaku vzduchu ve vál-
cích pneumatického odpružení.

- V případě snížení zatížení vozi-
dla je detekováno nadzvednutí
karosérie vozidla, které je kom-
penzováno snížením tlaku vzdu-
chu ve válcích pneumatického
odpružení, čímž dojde k nasta-
vení jmenovité světlé výšky.

- V případě delšího odstave-
ní vozidla může dojít v případě
potřeby při odemykání vozidla
nebo při otevírání dveří k natla-
kování válců odpružení a nasta-
vení vozidla do jmenovité světlé
výšky.
Pokud neaktivujete systém manu-
álně, bude světlá výška automatic-
ky upravena při rozjezdu vozidla.
Rozsvítí se servisní kontrolka a
hlášení na displeji Vás upozorní, že
během korekce světlé výšky nesmí-
te překročit rychlost 10 km/h.
Automatická korekce světlé výšky
nefunguje při otevřených dveřích
nebo otevřeném víku zavazadlové-
ho prostoru.
Automatická korekce světlé výšky
funguje i v případě, že je vozidlo
v úsporném režimu.
Aktivace/deaktivace
Automatická korekce světlé výšky
může být deaktivována:


)
Stisknutím tlačítka B
umístěného
na levé vnitřní stěně zavazadlo-
vého prostoru po dobu alespoň
dvou sekund.

)
Po zvukovém signálu uvolněte
tlačítko. Deaktivace je potvrzena
rozsvícením kontrolky na ovla-
dači B
.

V případě poruchy systému se
zobrazí varovné hlášení se sou-
časným zobrazením servisní
kontrolky na sdruženém přístroji .
Kontaktujte servisní síť CITROËN
nebo odborný servis.
Systém deaktivujte v následujících
případech:


- provádění zásahů pod vozidlem,

- výměna kola,

- převážení vozidla na nákladním
vozidle nebo na lodi.
Automatickou korekci světlé výšky
znovu aktivujete:


)
Opětným stisknutím tlačítka B

po dobu alespoň dvou sekund.

)
Po zvukovém signálu uvolně
te tla-
čítko. Aktivace je potvrzena zhas-
nutím kontrolky na ovladači B
.

XI
184
PRAKTICKÉ INFORMACE

)
Odpojte a ukliďte kompresor,
uložte nádobu do plastového
sáčku, dodaného se sadou, aby
zbytky tekutiny nepotřísnily inte-
riér vozidla.

)
Ihned se rozjeďte a ujeďte při-
bližně tři kilometry omezenou
rychlostí (mezi 20 a 60 km/h),
aby se proražené místo zalepilo.

)
Zastavte pro ověření opravy
a tlaku.

)
Připojte hadici kompresoru pří-
mo k ventilku opraveného kola.
)
Zapněte kompresor přepnutím
spínače A
do polohy „1“
a nech-
te ho v činnosti až do dosažení
tlaku 2,0 baru. Pokud se Vám do přibližně tří minut
nepodaří dosáhnout tohoto tlaku,
nelze pneumatiku opravit. Obraťte
se se žádostí o pomoc na servisní
síť CITROËN nebo odborný servis.

XI
185
PRAKTICKÉ INFORMACE

)
Znovu připojte zástrčku kabe-
lu kompresoru k zásuvce 12 V
vozidla.

)
Nastartujte motor a nechte ho
běžet.

)
Upravte tlak s pomocí kompre-
soru (pro zvýšení tlaku: spínač A

v poloze „
1“
; pro snížení tlaku:
spínač A
v poloze „

0“
a stisknutí
tlačítka B
) na hodnotu uvedenou
na štítku s tlaky huštění pneu-
matik vozidla (štítek se nachází
na dveřním rámu na straně řidi-
če), poté nezapomeňte ověřit,
že je místo úniku dobře zalepe-
né (po ujetí několika kilometrů
nesmí vůbec docházet k poklesu
tlaku).

)
Odpojte kompresor a ukliďte
celou sadu.

)
Jeďte omezenou rychlostí (do
80 km/h).

)
Co nejdříve přistavte vozidlo
do servisu sítě CITROËN nebo
odborného servisu pro opravu
nebo výměnu pneumatiky odbor-
ným technikem. Pozor, nádoba s tekutým
lepidlem pro opravu pneu-
matiky obsahuje etylengly-
kol, což je v případě
požití jedovatá
tekutina, která má rovněž dráždivé
účinky na oči.
Datum konce použitelnosti této
tekutiny je uvedený na nádobě.
Nádoba je určena pro jednorázové
použití; načatá nádoba musí být
vyměněna.
Po použití neodhazujte nádobu do
přírody, odneste ji do některé pro-
vozovny sítě CITROËN nebo do
sběrny pověřené sběrem těchto
látek.
Neopomeňte opatřit si novou nádo-
bu s lepidlem pro opravu pneuma-
tiky v prodejní síti CITROËN nebo
odborném servisu.


Detekce poklesu tlaku
v pneumatikách
U vozidla vybaveného systémem
detekce poklesu tlaku v pneumati-
kách bude po opravě pneumatiky
kontrolka poklesu tlaku stále svítit,
a to až do opětné aktivace systé-
mu v servisní síti CITROËN nebo
odborném servisu.

XI
189
PRAKTICKÉ INFORMACE

Kolo pro nouzové dojetí
Pokud je Vaše vozidlo vybaveno
náhradním kolem pro nouzové doje-
tí, nebudou opěrné podložky správ-
ně umístěny na ráfku.
Rezervní kolo je přidržováno kónic-
kým osazením kolového šroubu.
Při montáži původního kola se pře-
svědčte, že jsou všechny podložky
a šrouby kol čisté a v dobrém stavu.


Montáž kola



)
Nasaďte kolo s pomocí středicí-
ho vodítka 3
.

)
Našroubujte ručně tři šrouby
a odstraňte středicí vodítko 3
.
Nasaďte čtvrtý šroub.

)
Klíčem 4
předběžně utáhněte
šrouby kol.

)
Uvolněte zvedák 5
a vyjměte ho.

)
Pomocí klíče 4
utáhněte všechny
šrouby kol.

)
Zkontrolujte tlak v pneumatice.

Detekce úniku tlaku

Kola jsou vybavena snímačem tlaku
vzduchu v pneumatikách. Opravu nech-
te provést v servisní síti CITROËN nebo
odborném servisu. Náhradní kolo není
tímto snímačem vybaveno.



Bezpečnostní šrouby kol
(ráfky z lehkých slitin)
Každé kolo může být vybaveno jed-
ním šroubem pro zabezpečení proti
krádeži (podle země prodeje).
Pro odšroubování tohoto šroubu:


)
Demontujte krytku pomocí
nástroje 2
pro demontáž chro-
movaných krytek.

)
Použijte nástrčný klíč pro bez-
pečnostní šrouby 6
a klíč pro
demontáž šroubů 4
.



Rozměry náhradního kola
Pokud je rezervní kolo jiných rozměrů
než kola osazená na voze (viz údaje na
štítku), může být používáno pouze po
nezbytně dlouhou dobu, při maximální
rychlosti 80 km/h, a je nutné provést co
nejdříve jeho výměnu.


Tlaky v pneumatikách

Jsou vyznačeny na štítku umístě-
ném na vnitřní straně sloupku dveří
řidiče (viz kapitola „Technické cha-
rakteristiky – § Identifi kační prvky“).
Šrouby kol jsou specifi cké
podle typu kola.
V případě výměny ráfků se
informujte v servisní síti CITROËN
nebo odborném servisu o kompati-
bilitě šroubů.
Pečlivě si poznamenejte kód
vyražený na hlavě nástrčného klí-
če pro bezpečnostní šrouby kol.
Pomocí tohoto kódu si v případě
potřeby můžete objednat náhradní.

XI
198
PRAKTICKÉ INFORMACE

Pojistky pod palubní deskou


Přístup k pojistkám


)
Povolte šroub o ¼ otáčky a vyjmě-
te víko.

Tabulka pojistek




Číslo pojistky




Hodnota



Funkce




F1



15 A

Zadní stěrač


F2



30 A

Kostra zamykání a odemykání


F3



5 A

Airbag a pyrotechnické předpínače


F4



10 A

Multimédia, elektrochromatické zpětné zrcátko, fi ltr
pevných částic, diagnostická zásuvka, klimatizace,
manuální nastavování sklonu světlometů


F5



30 A

Ovládání předních oken, elektronický panel
předních dveří, panoramatické střešní okno


F6



30 A

Ovládání zadních oken


F7



5 A

Stropní svítidla, chlazený úložný prostor v palubní
desce, autorádio


F8



20 A

Multifunkční displej, autorádio, ovládací prvky
na volantu, multimédia, detekce snížení tlaku
v pneumatikách, alarm, tažné zařízení


F9



30 A

Multimédia, přední zásuvka 12 V, př
enosná svítilna
zavazadlového prostoru, autorádio


F10



15 A

Regulátor světlé výšky (odpružení)


F11



15 A

Spínač brzd, spínací skříňka


F12



15 A

Parkovací asistent, automatické stíraní a osvětlení,
elektrické ovládání sedadla spolujezdce,
signalizace neúmyslného přejetí čáry, Hi-Fi
zesilovač, tažné zařízení


F13



5 A

Pomocná řídicí jednotka motoru (BSM), elektrické
ovládání sedadla řidiče


F14



15 A

Klimatizace, handsfree sada Bluetooth
®
, předvolič
automatické převodovky, airbag, sdružený přístroj


F15



30 A

Zamykání a odemykání


F16



Nepoužito

MŮSTEK


F17



40 A

Vyhřívání zadního okna
