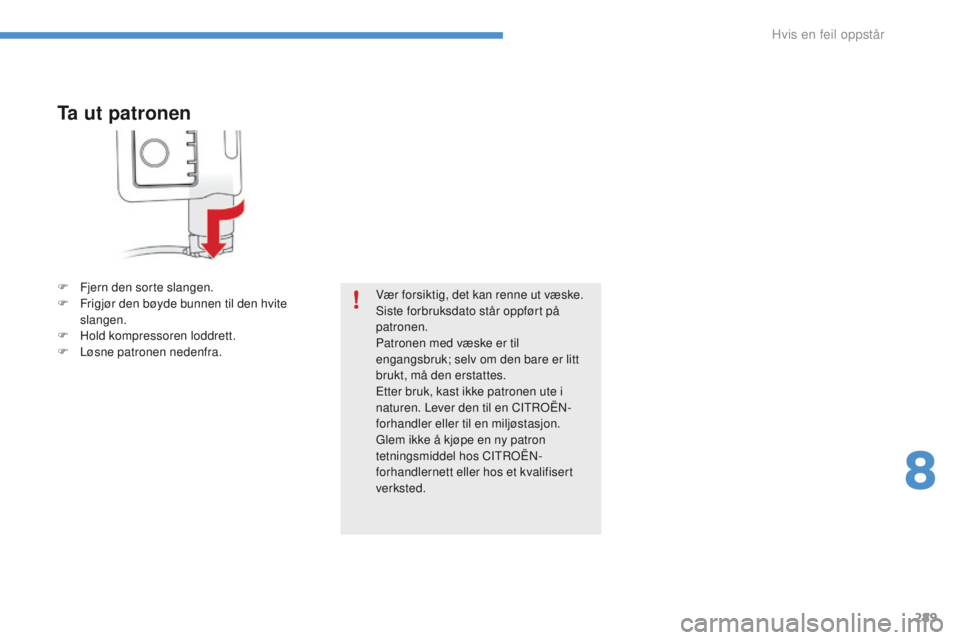

Ta ut patronen
F Fjern den sorte slangen.
F F rigjør den bøyde bunnen til den hvite
slangen.
F

H
old kompressoren loddrett.
F

L
øsne patronen nedenfra. Vær forsiktig, det kan renne ut væske.
Siste forbruksdato står oppført på
patronen.
Patronen med væske er til
engangsbruk; selv om den bare er litt
brukt, må den erstattes.
Etter bruk, kast ikke patronen ute i
naturen. Lever den til en CITROËN-
forhandler eller til en miljøstasjon.
Glem ikke å kjøpe en ny patron
tetningsmiddel hos CITROËN-
forhandlernett eller hos et kvalifisert
verksted.
8
Hvis en feil oppstår

290
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

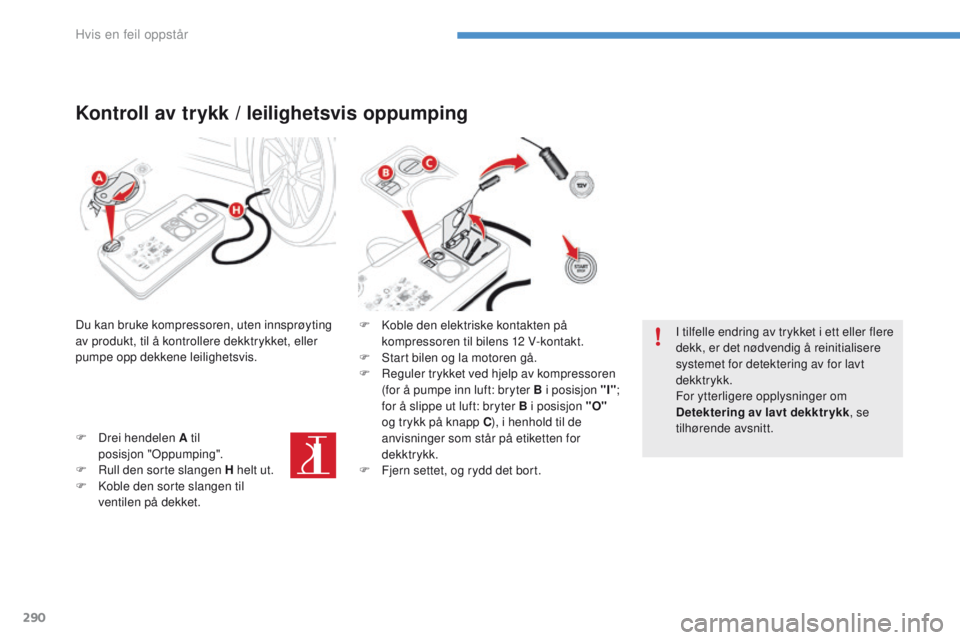

Kontroll av trykk / leilighetsvis oppumping
Du kan bruke kompressoren, uten innsprøyting
av produkt, til å kontrollere dekktrykket, eller
pumpe opp dekkene leilighetsvis.
F
D
rei hendelen A til
posisjon


"Oppumping".
F

R
ull den sorte slangen H helt ut.
F

K
oble den sorte slangen til
ventilen på dekket. F
K oble den elektriske kontakten på
kompressoren til bilens 12 V-kontakt.
F

S
tart bilen og la motoren gå.
F

R
eguler trykket ved hjelp av kompressoren
(for å pumpe inn luft: bryter B i posisjon


"I";
for å slippe ut luft: bryter B i posisjon


"O"
og trykk på knapp C ), i henhold til de
anvisninger som står på etiketten for
dekktrykk.
F

F
jern settet, og rydd det bort.I tilfelle endring av trykket i ett eller flere
dekk, er det nødvendig å reinitialisere
systemet for detektering av for lavt
dekktrykk.
For ytterligere opplysninger om
Detektering av lavt dekktrykk
, se
tilhørende avsnitt.
Hvis en feil oppstår

291
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

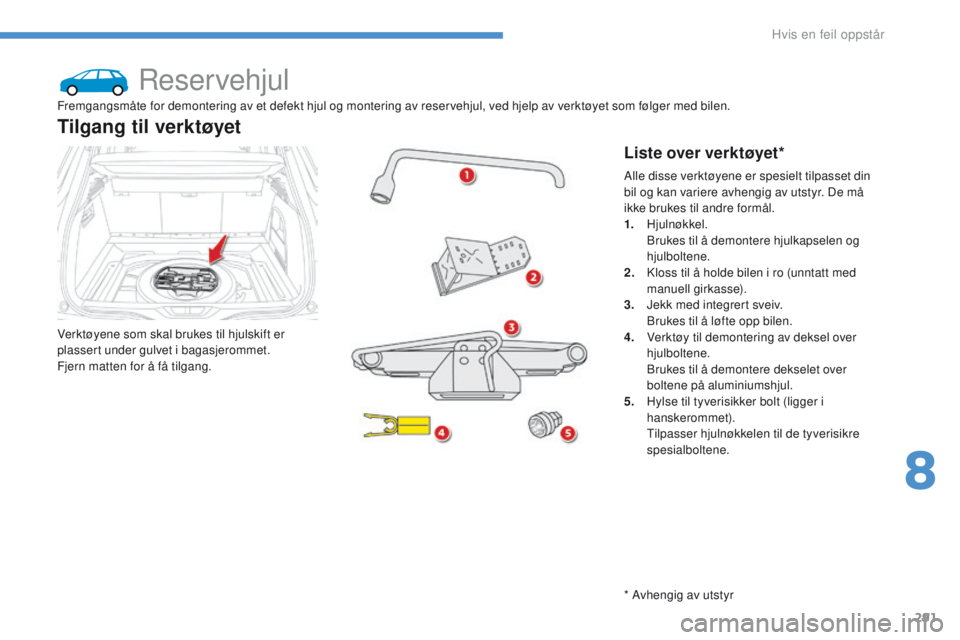

Reservehjul
Verktøyene som skal brukes til hjulskift er
plassert under gulvet i bagasjerommet.
Fjern matten for å få tilgang.
Tilgang til verktøyet
Liste over verktøyet*
Fremgangsmåte for demontering av et defekt hjul og montering av reservehjul, ved hjelp av verktøyet som følger med bilen.Alle disse verktøyene er spesielt tilpasset din
bil og kan variere avhengig av utstyr. De må
ikke brukes til andre formål.
1.


Hjulnøkkel.
B

rukes til å demontere hjulkapselen og
hjulboltene.
2.
K

loss til å holde bilen i ro (unntatt med
manuell girkasse).
3.
J

ekk med integrert sveiv.
B

rukes til å løfte opp bilen.
4.
V

erktøy til demontering av deksel over
hjulboltene.
B

rukes til å demontere dekselet over
boltene på aluminiumshjul.
5.
H

ylse til tyverisikker bolt (ligger i
hanskerommet).
T

ilpasser hjulnøkkelen til de tyverisikre
spesialboltene.
* Avhengig av utstyr
8
Hvis en feil oppstår

292
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

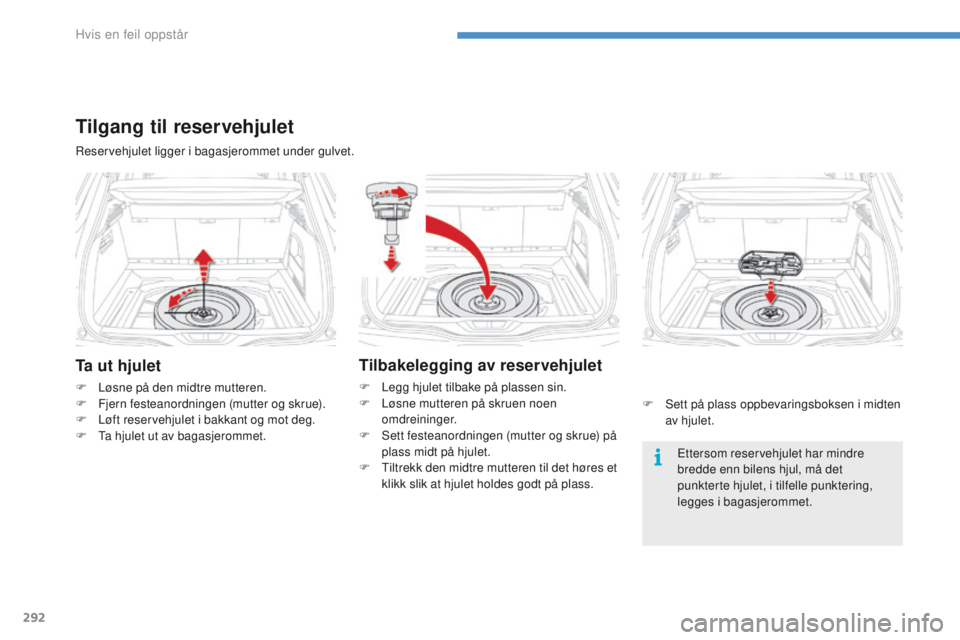

Ta ut hjulet
F Løsne på den midtre mutteren.
F F jern festeanordningen (mutter og skrue).
F

L
øft reservehjulet i bakkant og mot deg.
F

T
a hjulet ut av bagasjerommet. Ettersom reservehjulet har mindre
bredde enn bilens hjul, må det
punkterte hjulet, i tilfelle punktering,
legges i bagasjerommet.
Reservehjulet ligger i bagasjerommet under gulvet.
Tilgang til reservehjulet
Tilbakelegging av reservehjulet
F Legg hjulet tilbake på plassen sin.
F
L øsne mutteren på skruen noen
omdreininger.
F

S
ett festeanordningen (mutter og skrue) på
plass midt på hjulet.
F

T
iltrekk den midtre mutteren til det høres et
klikk slik at hjulet holdes godt på plass. F

S
ett på plass oppbevaringsboksen i midten
av hjulet.
Hvis en feil oppstår

293
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

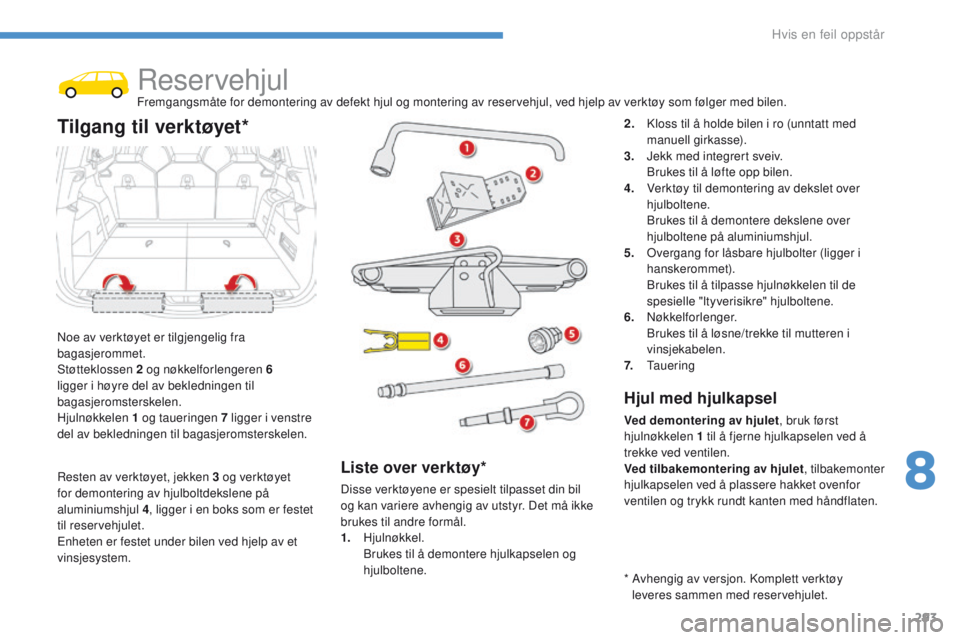

ReservehjulFremgangsmåte for demontering av defekt hjul og montering av reservehjul, ved hjelp av verktøy som følger med bilen.
Noe av verktøyet er tilgjengelig fra
bagasjerommet.
Støtteklossen 2 og nøkkelforlengeren


6
ligger i høyre del av bekledningen til
bagasjeromsterskelen.
Hjulnøkkelen 1 og taueringen 7 ligger i venstre
del av bekledningen til bagasjeromsterskelen.
Tilgang til verktøyet*2. Kloss til å holde bilen i ro (unntatt med manuell girkasse).
3.
J

ekk med integrert sveiv.
B

rukes til å løfte opp bilen.
4.
V

erktøy til demontering av dekslet over
hjulboltene.
B

rukes til å demontere dekslene over
hjulboltene på aluminiumshjul.
5.
O

vergang for låsbare hjulbolter (ligger i
hanskerommet).
B

rukes til å tilpasse hjulnøkkelen til de
spesielle "ltyverisikre" hjulboltene.
6.


Nøkkelforlenger.
B

rukes til å løsne/trekke til mutteren i
vinsjekabelen.
7.


Tauering
Hjul med hjulkapsel
Ved demontering av hjulet , bruk først
hjulnøkkelen 1 til å fjerne hjulkapselen ved å
trekke ved ventilen.
Ved tilbakemontering av hjulet , tilbakemonter
hjulkapselen ved å plassere hakket ovenfor
ventilen og trykk rundt kanten med håndflaten.
Liste over verktøy*
Disse verktøyene er spesielt tilpasset din bil
og kan variere avhengig av utstyr. Det må ikke
brukes til andre formål.
1.


Hjulnøkkel.
B

rukes til å demontere hjulkapselen og
hjulboltene. *

A
vhengig av versjon. Komplett verktøy
leveres sammen med reservehjulet.
Resten av verktøyet, jekken 3 og verktøyet
for demontering av hjulboltdekslene på
aluminiumshjul 4
, ligger i en boks som er festet
til reservehjulet.
Enheten er festet under bilen ved hjelp av et
vinsjesystem.
8
Hvis en feil oppstår

294
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

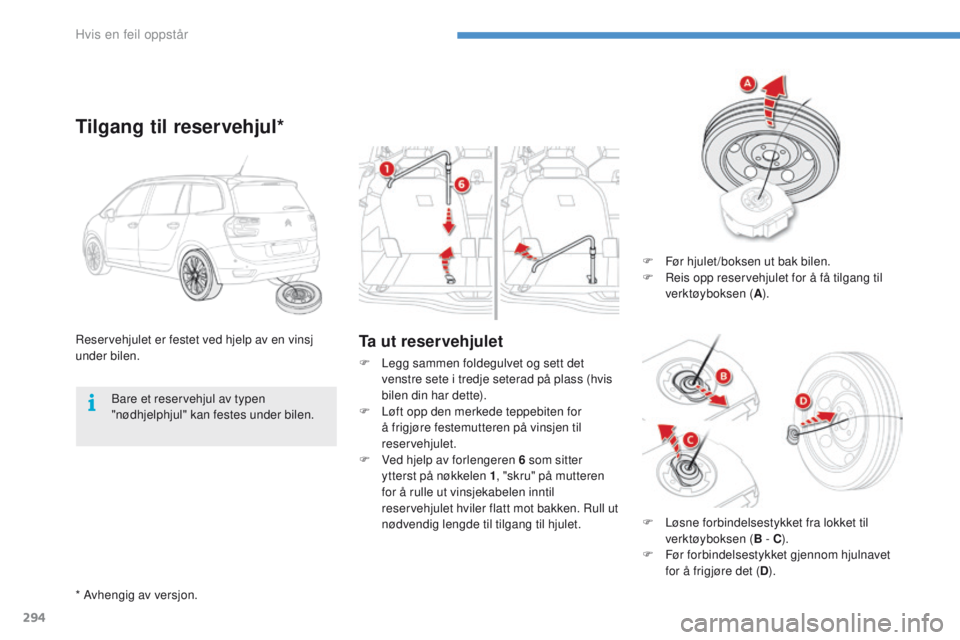

Ta ut reservehjuletReservehjulet er festet ved hjelp av en vinsj
under bilen.
Tilgang til reservehjul*
F Før hjulet /boksen ut bak bilen.
F R eis opp reservehjulet for å få tilgang til
verktøyboksen ( A).
F

L

egg sammen foldegulvet og sett det
venstre sete i tredje seterad på plass (hvis
bilen din har dette).
F

L

øft opp den merkede teppebiten for
å frigjøre festemutteren på vinsjen til
reservehjulet.
F

V

ed hjelp av forlengeren 6 som sitter
ytterst på nøkkelen 1 , "skru" på mutteren
for å rulle ut vinsjekabelen inntil
reservehjulet hviler flatt mot bakken. Rull ut
nødvendig lengde til tilgang til hjulet.
Bare et reservehjul av typen
"nødhjelphjul" kan festes under bilen.
* Avhengig av versjon. F

L
øsne forbindelsestykket fra lokket til
verktøyboksen ( B - C).
F

F
ør forbindelsestykket gjennom hjulnavet
for å frigjøre det ( D).
Hvis en feil oppstår

295
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016
Det punkterte hjulet kan ikke
festes under bilen. Det må legges
bagasjerommet. Bruk et trekk for å
beskytte innsiden av bagasjerommet.
F
T
rykk på sluttstykket, la lokket på boksen
gli midtveis og fjern det for å få tilgang til
de andre verktøyene ( jekk og verktøyet for
demontering av dekslene over hjulboltene
til aluminiumshjul).Tilbakelegging av vinsj og
reservehjul

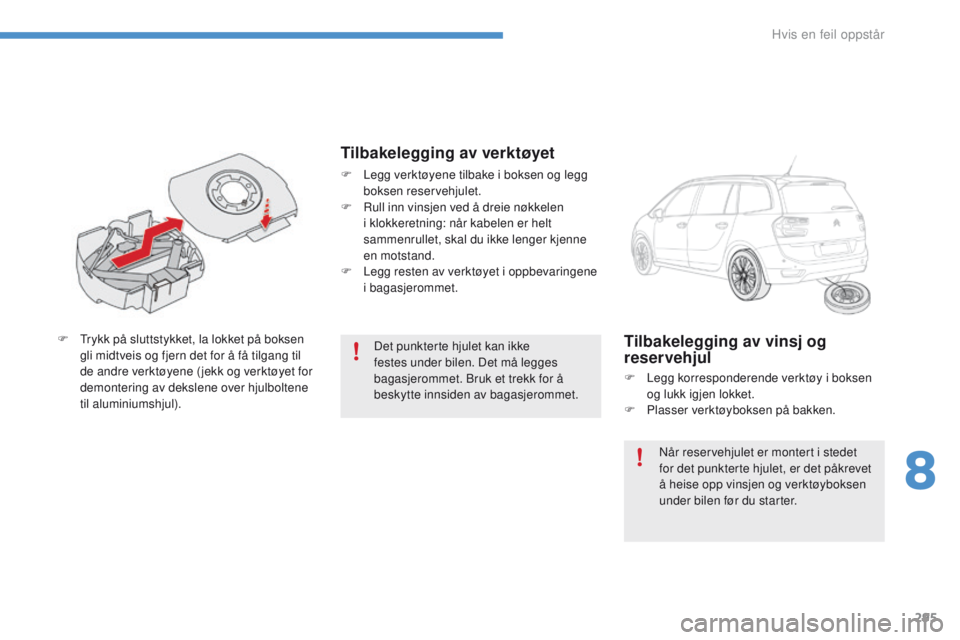

F Legg korresponderende verktøy i boksen og lukk igjen lokket.
F

P
lasser verktøyboksen på bakken.
Tilbakelegging av verktøyet
F Legg verktøyene tilbake i boksen og legg boksen reservehjulet.
F

R
ull inn vinsjen ved å dreie nøkkelen
i klokkeretning: når kabelen er helt
sammenrullet, skal du ikke lenger kjenne
en motstand.
F

L
egg resten av verktøyet i oppbevaringene
i bagasjerommet.
Når reservehjulet er montert i stedet
for det punkterte hjulet, er det påkrevet
å heise opp vinsjen og verktøyboksen
under bilen før du starter.
8
Hvis en feil oppstår

296
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

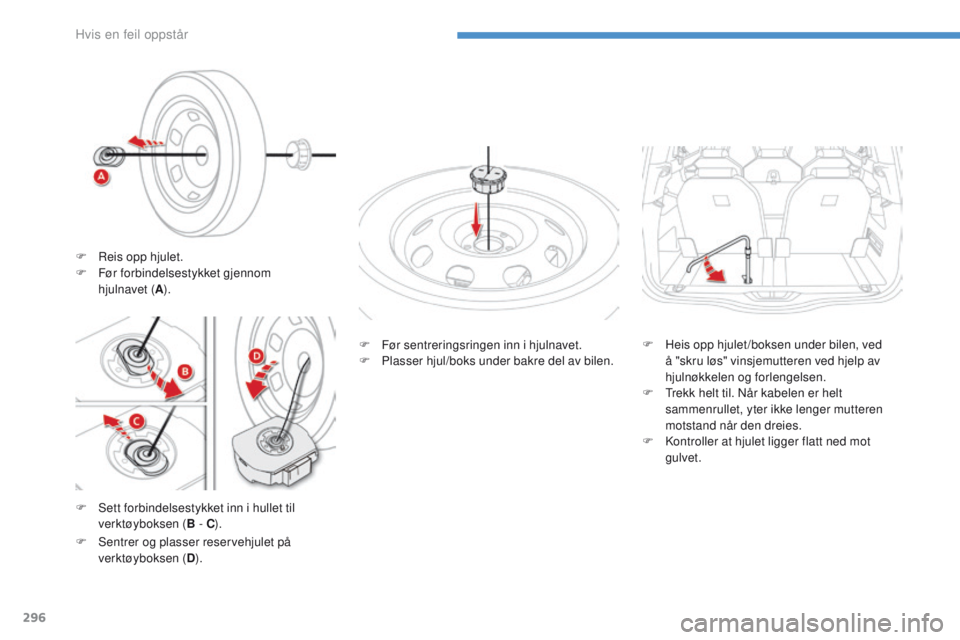

F Sett forbindelsestykket inn i hullet til verktøyboksen ( B - C). F

F
ør sentreringsringen inn i hjulnavet.
F
P
lasser hjul/boks under bakre del av bilen.
F
S
entrer og plasser reservehjulet på
verktøyboksen ( D). F

H
eis opp hjulet/boksen under bilen, ved
å "skru løs" vinsjemutteren ved hjelp av
hjulnøkkelen og forlengelsen.
F
T
rekk helt til. Når kabelen er helt
sammenrullet, yter ikke lenger mutteren
motstand når den dreies.
F
K
ontroller at hjulet ligger flatt ned mot
gulvet.
F
R
eis opp hjulet.
F
F
ør forbindelsestykket gjennom
hjulnavet

(
A ).
Hvis en feil oppstår

297
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

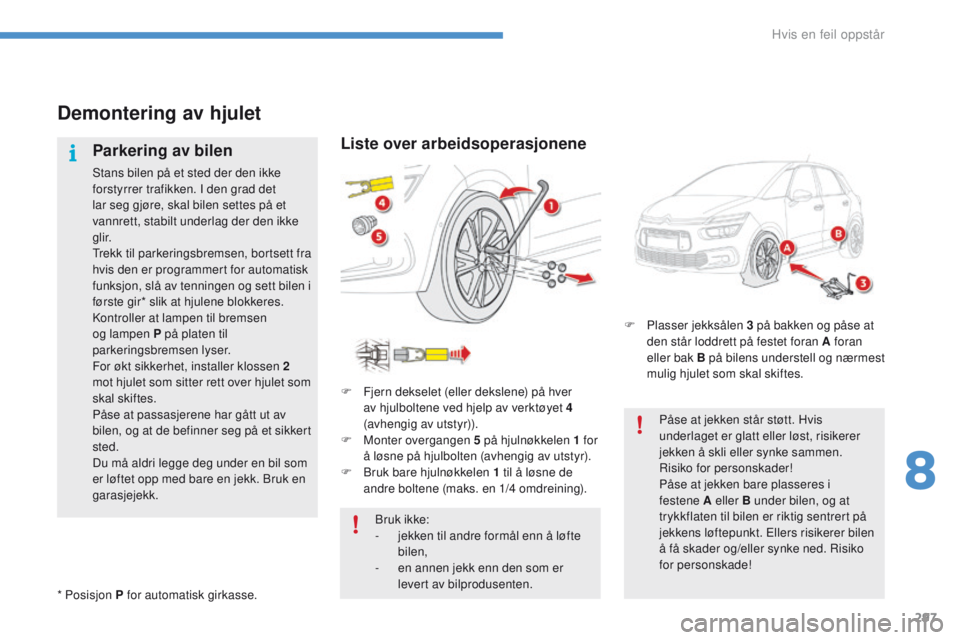

Demontering av hjulet
Parkering av bilen
Stans bilen på et sted der den ikke
forstyrrer trafikken. I den grad det
lar seg gjøre, skal bilen settes på et
vannrett, stabilt underlag der den ikke
g l i r.
Trekk til parkeringsbremsen, bortsett fra
hvis den er programmert for automatisk
funksjon, slå av tenningen og sett bilen i
første gir* slik at hjulene blokkeres.
Kontroller at lampen til bremsen
og lampen P på platen til
parkeringsbremsen lyser.
For økt sikkerhet, installer klossen 2
mot hjulet som sitter rett over hjulet som
skal skiftes.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.
Du må aldri legge deg under en bil som
er løftet opp med bare en jekk. Bruk en
garasjejekk.
Liste over arbeidsoperasjonene
F Fjern dekselet (eller dekslene) på hver av hjulboltene ved hjelp av verktøyet 4
(avhengig av utstyr)).
F

M
onter overgangen 5 på hjulnøkkelen 1 for
å løsne på hjulbolten (avhengig av utstyr).
F

B
ruk bare hjulnøkkelen 1 til å løsne de
andre boltene (maks. en 1/4 omdreining).
* Posisjon P for automatisk girkasse. Bruk ikke:
-

j
ekken til andre formål enn å løfte
bilen,
-

e
n annen jekk enn den som er
levert av bilprodusenten. F

P
lasser jekksålen 3 på bakken og påse at
den står loddrett på festet foran A foran
eller bak B på bilens understell og nærmest
mulig hjulet som skal skiftes.
Påse at jekken står støtt. Hvis
underlaget er glatt eller løst, risikerer
jekken å skli eller synke sammen.
Risiko for personskader!
Påse at jekken bare plasseres i
festene


A eller B under bilen, og at
trykkflaten til bilen er riktig sentrert på
jekkens løftepunkt. Ellers risikerer bilen
å få skader og/eller synke ned. Risiko
for personskade!
8
Hvis en feil oppstår

298
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

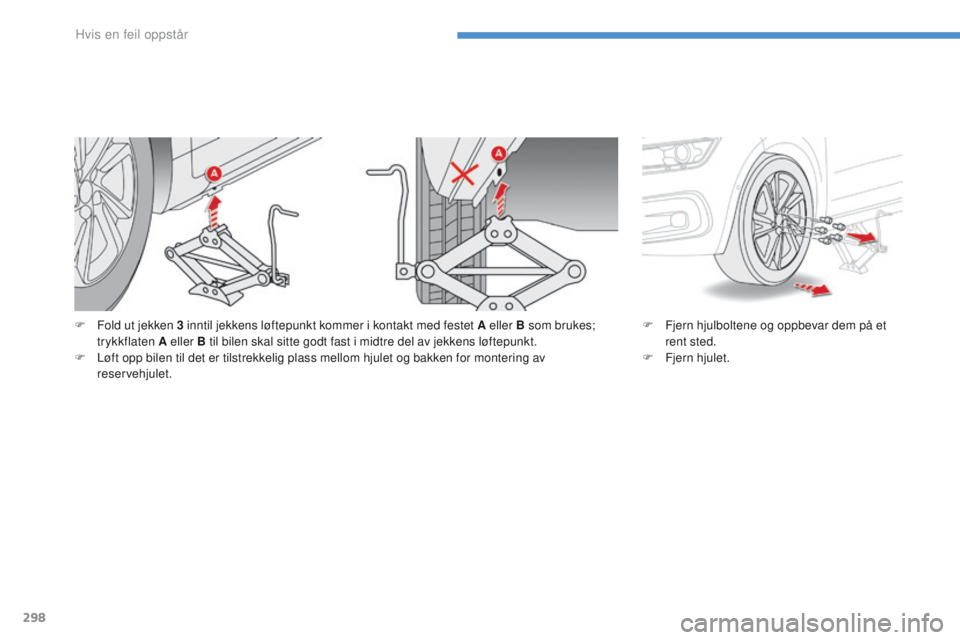

F Fold ut jekken 3 inntil jekkens løftepunkt kommer i kontakt med festet A eller B som brukes; trykkflaten A eller B til bilen skal sitte godt fast i midtre del av jekkens løftepunkt.
F

L
øft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for montering av
reservehjulet. F
F jern hjulboltene og oppbevar dem på et
rent sted.
F

F
jern hjulet.
