CITROEN C4 PICASSO 2016 InstruksjonsbØker (in Norwegian)

299
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

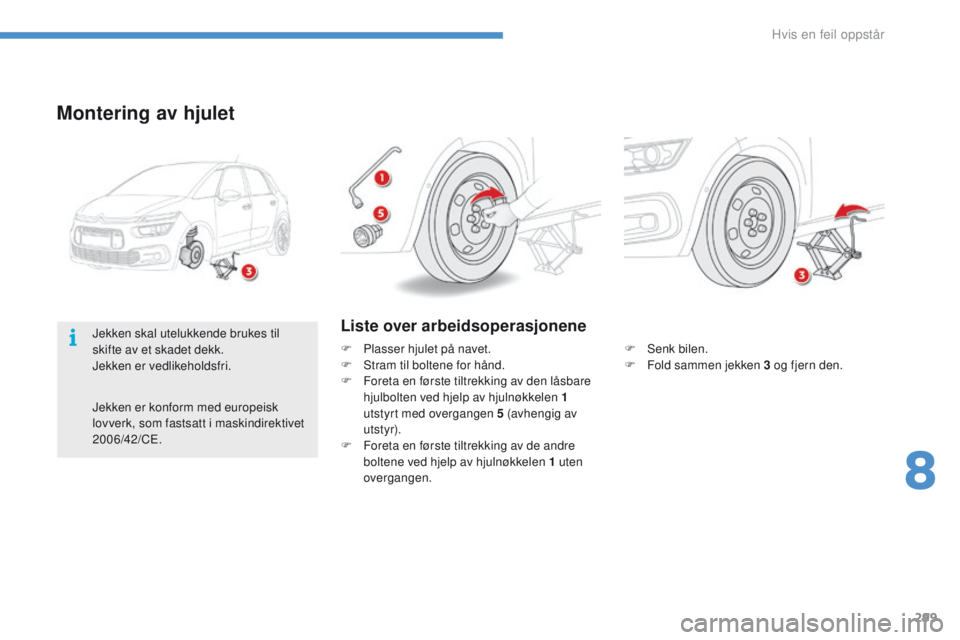

Montering av hjulet
F Senk bilen.
F F old sammen jekken 3 og fjern den.
Liste over arbeidsoperasjonene
F Plasser hjulet på navet.
F S tram til boltene for hånd.
F

F
oreta en første tiltrekking av den låsbare
hjulbolten ved hjelp av hjulnøkkelen 1
utstyrt med overgangen 5 (avhengig av
utstyr).
F

F
oreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1 uten
overgangen.
Jekken skal utelukkende brukes til
skifte av et skadet dekk.
Jekken er vedlikeholdsfri.
Jekken er konform med europeisk
lovverk, som fastsatt i maskindirektivet
2006/42/CE.
8
Hvis en feil oppstår

300
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

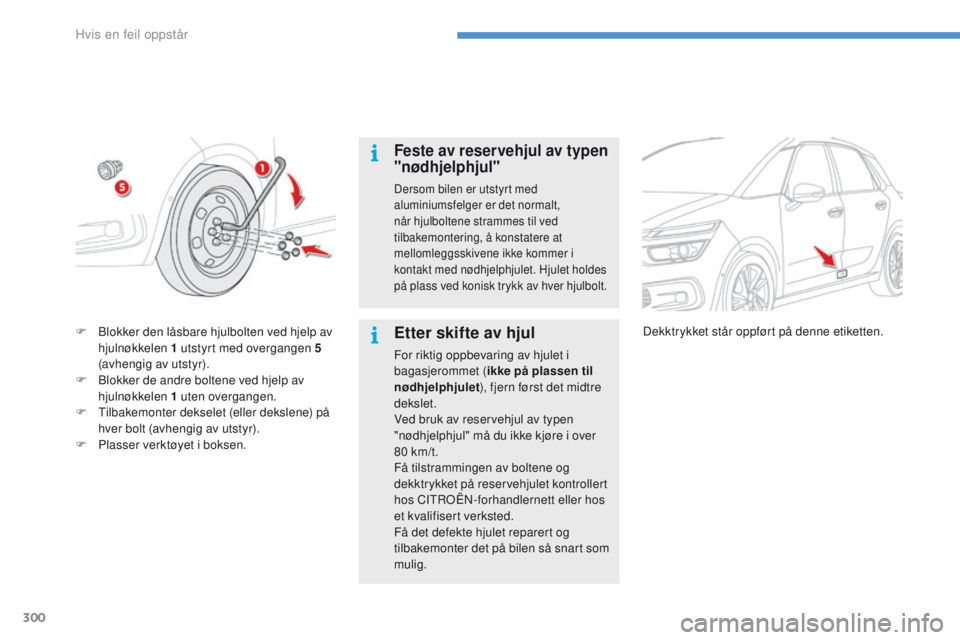

Feste av reservehjul av typen
"nødhjelphjul"
Dersom bilen er utstyrt med
aluminiumsfelger er det normalt,
når hjulboltene strammes til ved
tilbakemontering, å konstatere at
mellomleggsskivene ikke kommer i
kontakt med nødhjelphjulet. Hjulet holdes
på plass ved konisk trykk av hver hjulbolt.
Etter skifte av hjul
For riktig oppbevaring av hjulet i
bagasjerommet (ikke på plassen til
nødhjelphjulet ), fjern først det midtre
dekslet.
Ved bruk av reservehjul av typen
"nødhjelphjul" må du ikke kjøre i over
80 km/t.
Få tilstrammingen av boltene og
dekktrykket på reservehjulet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.
Få det defekte hjulet reparert og
tilbakemonter det på bilen så snart som
mulig.
F

B

lokker den låsbare hjulbolten ved hjelp av
hjulnøkkelen 1 utstyrt med overgangen 5
(avhengig av utstyr).
F

B

lokker de andre boltene ved hjelp av
hjulnøkkelen 1 uten overgangen.
F

T

ilbakemonter dekselet (eller dekslene) på
hver bolt (avhengig av utstyr).
F

P

lasser verktøyet i boksen. Dekktrykket står oppført på denne etiketten.
Hvis en feil oppstår

301
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

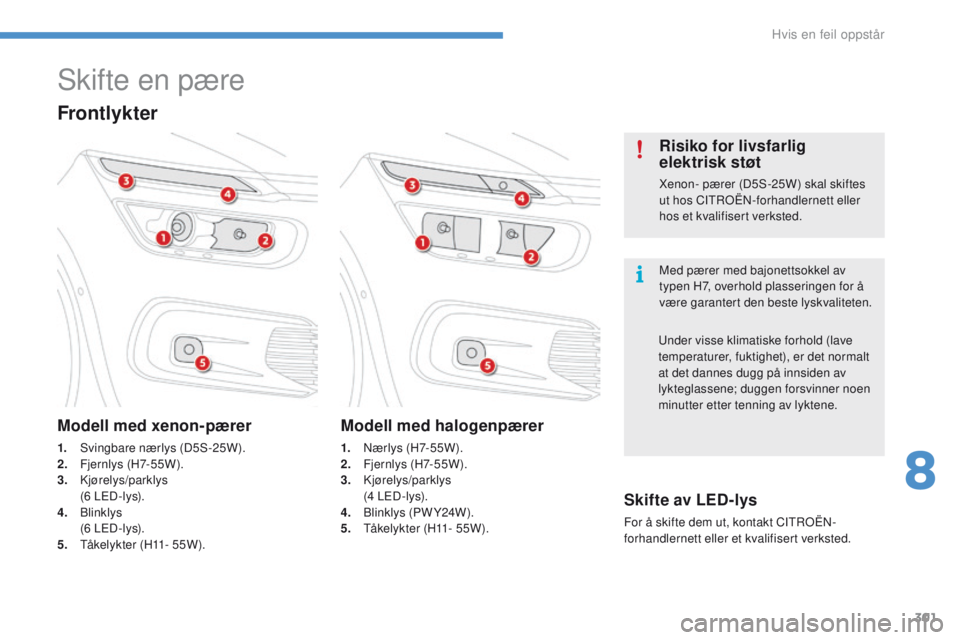

Skifte en pære
Med pærer med bajonettsokkel av
typen H7, overhold plasseringen for å
være garantert den beste lyskvaliteten.
Risiko for livsfarlig
elektrisk støt
Xenon- pærer (D5S-25W) skal skiftes
ut hos CITROËN-forhandlernett eller
hos et kvalifisert verksted.
Frontlykter
Modell med xenon-pærer
1. Svingbare nærlys (D5S-25W).
2. Fj e r n l y s (H7- 5 5 W ).
3.


Kjørelys/parklys
(

6

LED-lys).
4.
B

linklys
(

6

LED-lys).
5.
T

åkelykter (H11- 55W).
Modell med halogenpærer
1. Nærlys (H7-55W).
2. F j e r n l y s (H7- 5 5 W ).
3.


Kjørelys/parklys
(

4

LED-lys).
4.
B

linklys (PWY24W).
5.
T

åkelykter (H11- 55W). Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Skifte av LED-lys
For å skifte dem ut, kontakt CITROËN-
forhandlernett eller et kvalifisert verksted.
8
Hvis en feil oppstår

302
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

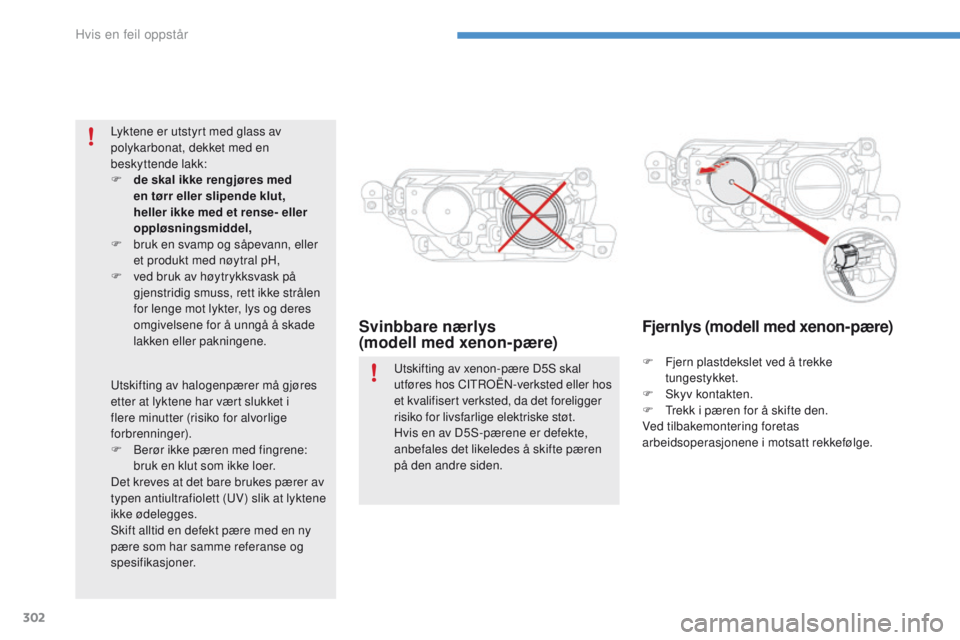

Svinbbare nærlys
(modell med xenon-pære)Fjernlys (modell med xenon-pære)
F Fjern plastdekslet ved å trekke
tungestykket.
F

Sk
yv kontakten.
F

T
rekk i pæren for å skifte den.
Ved tilbakemontering foretas
arbeidsoperasjonene i motsatt rekkefølge.
Utskifting av xenon-pære D5S skal
utføres hos CITROËN-verksted eller hos
et kvalifisert verksted, da det foreligger
risiko for livsfarlige elektriske støt.
Hvis en av D5S-pærene er defekte,
anbefales det likeledes å skifte pæren
på den andre siden.
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk:
F

d

e skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
F

b

ruk en svamp og såpevann, eller
et produkt med nøytral pH,
F

v

ed bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
flere minutter (risiko for alvorlige
forbrenninger).
F

B

erør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.
Hvis en feil oppstår

303
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

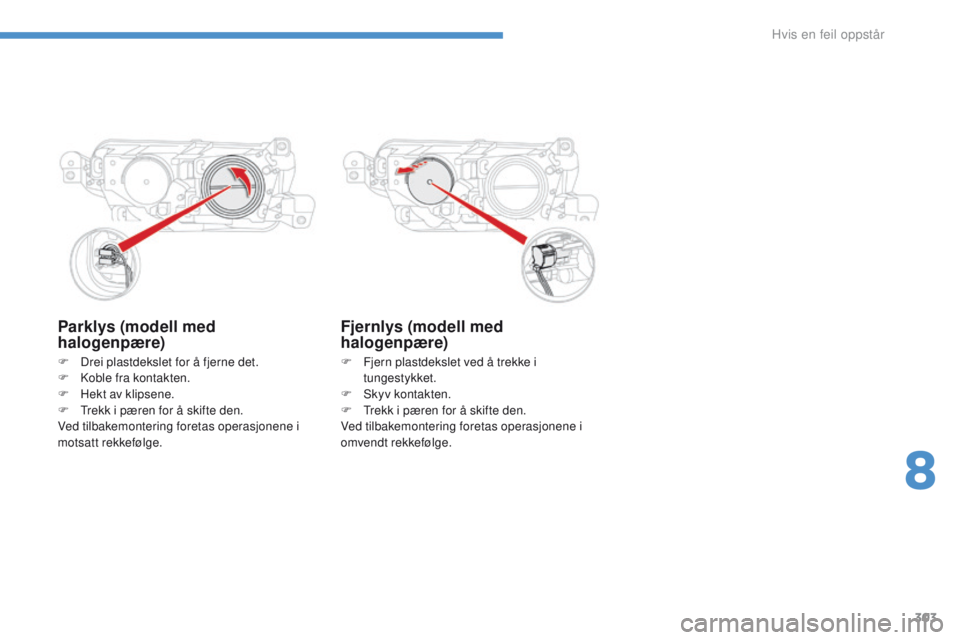

Parklys (modell med
halogenpære)
F Fjern plastdekslet ved å trekke i tungestykket.
F

Sk
yv kontakten.
F

T
rekk i pæren for å skifte den.
Ved tilbakemontering foretas operasjonene i
omvendt rekkefølge.
Fjernlys (modell med
halogenpære)
F Drei plastdekslet for å fjerne det.
F K oble fra kontakten.
F

H
ekt av klipsene.
F

T
rekk i pæren for å skifte den.
Ved tilbakemontering foretas operasjonene i
motsatt rekkefølge.
8
Hvis en feil oppstår

304
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

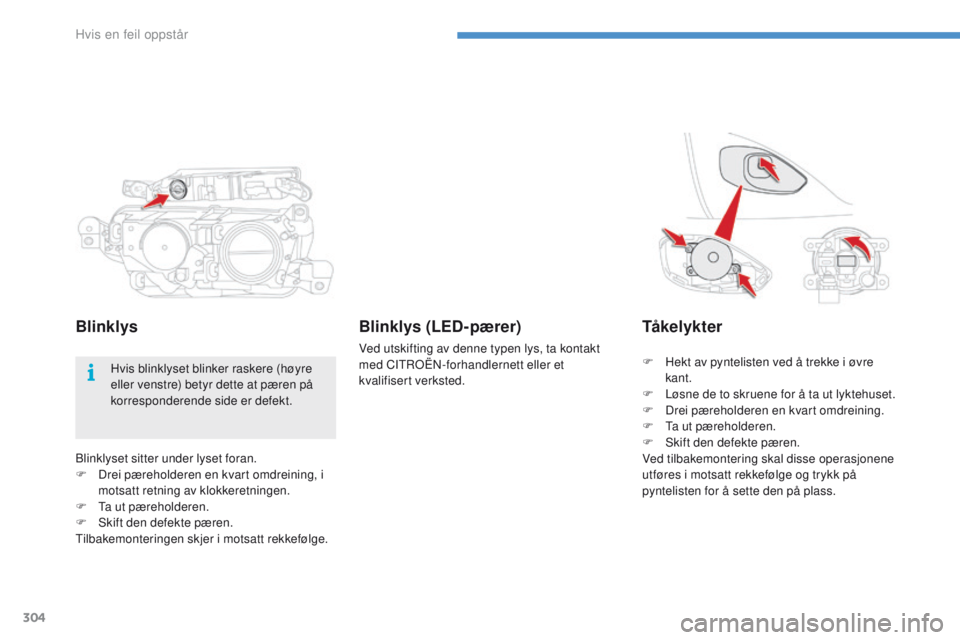

Blinklyset sitter under lyset foran.
F D rei pæreholderen en kvart omdreining, i
motsatt retning av klokkeretningen.
F

T
a ut pæreholderen.
F

S
kift den defekte pæren.
Tilbakemonteringen skjer i motsatt rekkefølge.
Blinklys Tå ke l y k t e r
F Hekt av pyntelisten ved å trekke i øvre
kant.
F

L
øsne de to skruene for å ta ut lyktehuset.
F

D
rei pæreholderen en kvart omdreining.
F

T
a ut pæreholderen.
F

S
kift den defekte pæren.
Ved tilbakemontering skal disse operasjonene
utføres i motsatt rekkefølge og trykk på
pyntelisten for å sette den på plass.
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
Blinklys (LED-pærer)
Ved utskifting av denne typen lys, ta kontakt
med CITROËN-forhandlernett eller et
kvalifisert verksted.
Hvis en feil oppstår

305
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016
For å skifte ut LED-pæren må du kontakte
din CITROËN-forhandler eller et kvalifisert
verksted.

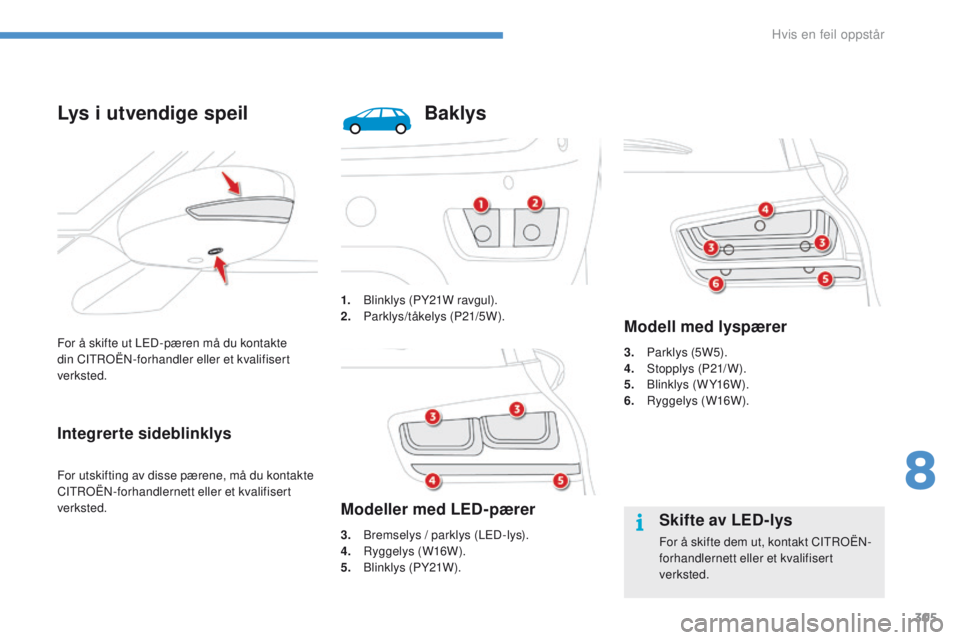

Lys i utvendige speil
Integrerte sideblinklys
For utskifting av disse pærene, må du kontakte
CITROËN-forhandlernett eller et kvalifisert
verksted.1.
B

linklys (PY21W ravgul).
2.
P
arklys/tåkelys (P21/5W).
Baklys
Skifte av LED-lys
For å skifte dem ut, kontakt CITROËN-
forhandlernett eller et kvalifisert
verksted.
3. B
remselys / parklys (LED-lys).
4. R
yggelys (W16W).
5.
B

linklys (PY21W).
Modeller med LED-pærer
3. Parklys (5W5).
4. S topplys (P21/W).
5.
B

linklys (WY16W).
6.
R

yggelys (W16W).
Modell med lyspærer
8
Hvis en feil oppstår

306
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

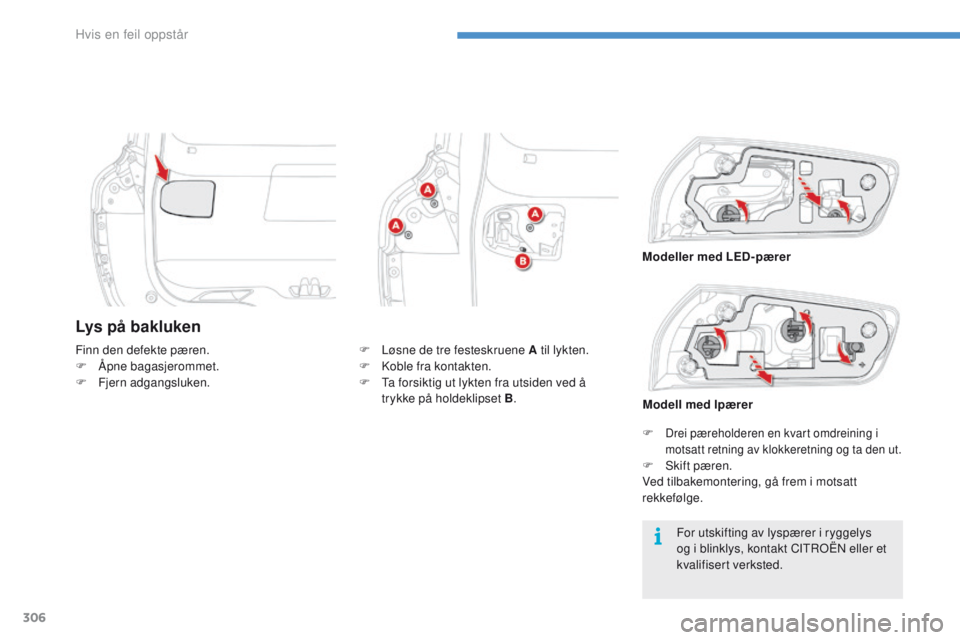

Lys på bakluken
For utskifting av lyspærer i ryggelys
og i blinklys, kontakt CITROËN eller et
kvalifisert verksted.
Finn den defekte pæren.
F

Å

pne bagasjerommet.
F

F

jern adgangsluken.
F

L

øsne de tre festeskruene A til lykten.
F

K

oble fra kontakten.
F

T

a forsiktig ut lykten fra utsiden ved å
trykke på holdeklipset B .
F

Drei pæreholderen en kvart omdreining i
motsatt retning av klokkeretning og ta den ut.
F Skift pæren.
Ved tilbakemontering, gå frem i motsatt
rekkefølge. Modeller med LED-pærer
Modell med lpærer
Hvis en feil oppstår

307
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

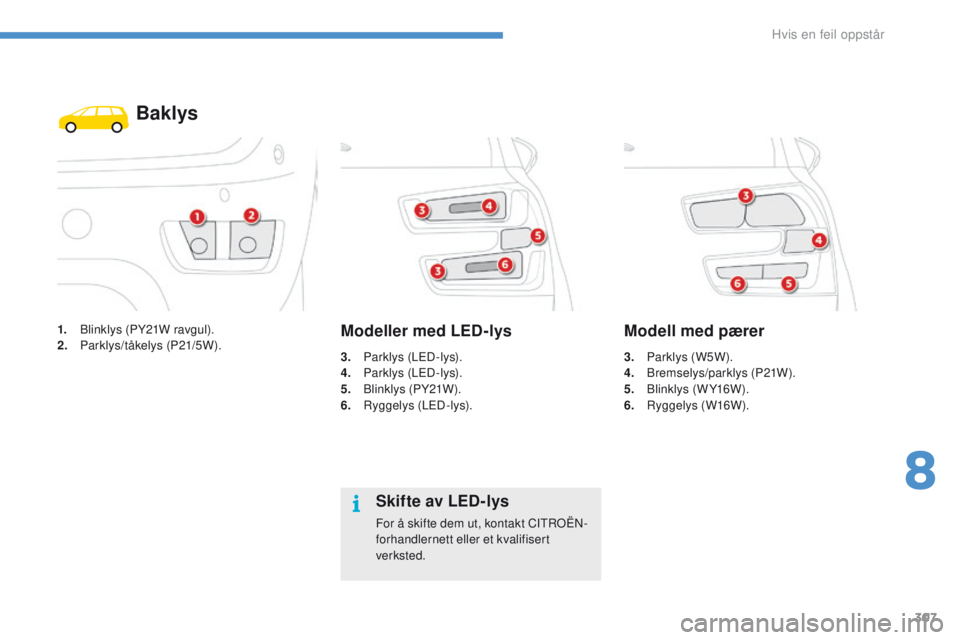

1. Blinklys (PY21W ravgul).
2. Parklys/tåkelys (P21/5W).
Baklys
3. Parklys (LED-lys).
4. Parklys (LED-lys).
5.
B

linklys (PY21W).
6.
R

yggelys (LED-lys).
Modeller med LED-lys
3. Parklys (W5W).
4. Bremselys/parklys (P21W).
5.
B

linklys (WY16W).
6.
R

yggelys (W16W).
Modell med pærer
Skifte av LED-lys
For å skifte dem ut, kontakt CITROËN-
forhandlernett eller et kvalifisert
verksted.
8
Hvis en feil oppstår

308
C4-Picasso-II_no_Chap08_en-cas-panne_ed01-2016

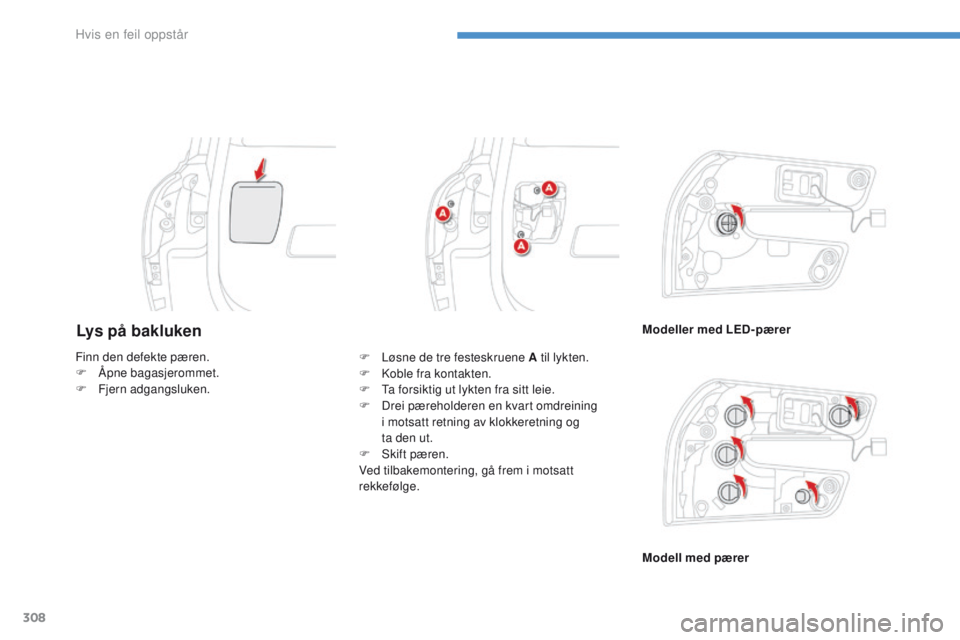

Lys på baklukenModeller med LED-pærer
Modell med pærer
Finn den defekte pæren.
F

Å

pne bagasjerommet.
F

F

jern adgangsluken. F

L

øsne de tre festeskruene A til lykten.
F

K

oble fra kontakten.
F

T

a forsiktig ut lykten fra sitt leie.
F

D

rei pæreholderen en kvart omdreining
i motsatt retning av klokkeretning og
ta

den

ut.
F

S

kift pæren.
Ved tilbakemontering, gå frem i motsatt
rekkefølge.
Hvis en feil oppstår
