CITROEN C4 PICASSO 2018 Omistajan Käsikirjat (in Finnish)

89
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016

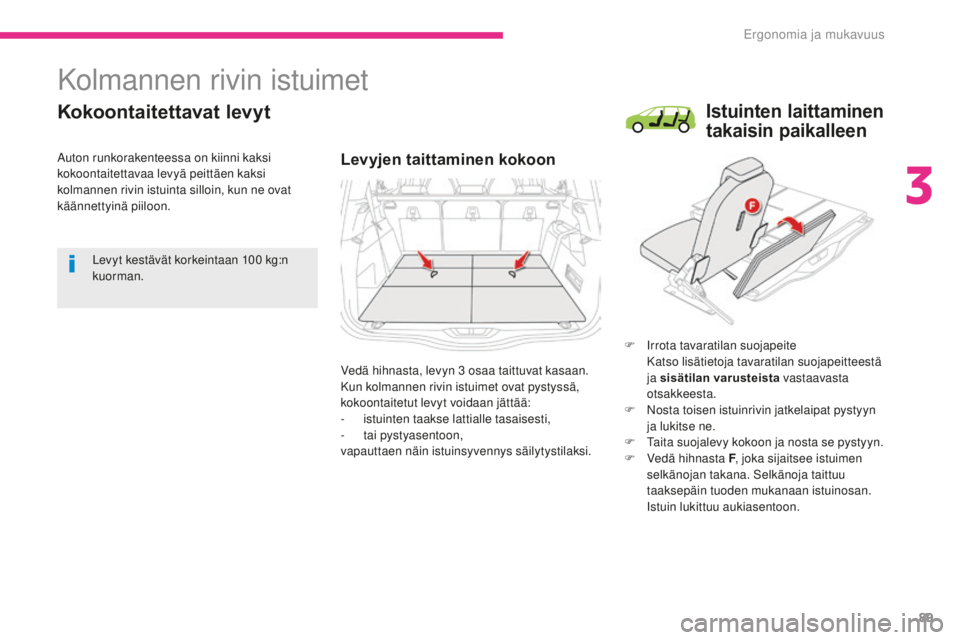

Kolmannen rivin istuimet
Kokoontaitettavat levyt
Levyjen taittaminen kokoon
F Irrota tavaratilan suojapeite Katso lisätietoja tavaratilan suojapeitteestä
ja sisätilan varusteista vastaavasta
otsakkeesta.
F

N
osta toisen istuinrivin jatkelaipat pystyyn
ja lukitse ne.
F

T
aita suojalevy kokoon ja nosta se pystyyn.
F

V
edä hihnasta F , joka sijaitsee istuimen
selkänojan takana. Selkänoja taittuu
taaksepäin tuoden mukanaan istuinosan.
Istuin lukittuu aukiasentoon.
Levyt kestävät korkeintaan 100

kg:n
kuorman.
Vedä hihnasta, levyn 3


osaa taittuvat kasaan.
Kun kolmannen rivin istuimet ovat pystyssä,
kokoontaitetut levyt voidaan jättää:
-
i

stuinten taakse lattialle tasaisesti,
-

t

ai pystyasentoon,
vapauttaen näin istuinsyvennys säilytystilaksi.
Istuinten laittaminen
takaisin paikalleen
Auton runkorakenteessa on kiinni kaksi
kokoontaitettavaa levyä peittäen kaksi
kolmannen rivin istuinta silloin, kun ne ovat
käännettyinä piiloon.
3
Ergonomia ja mukavuus

90
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016
F Nosta toisen istuinrivin jatkelaipat pystyyn ja lukitse ne.
F

P
aina niskatuet alas.
F

A
seta levy huolella pystysuoraan istuimen
taakse.
F

T
arkista, että 3. rivin turvavyöt ovat
kunnolla kiinni pitimissään ja etteivät ne ole
taittuneet.
F

V
edä hihnasta G , joka sijaitsee istuimen
selkänojan alareunassa. Istuin avautuu
lukituksesta. Ennen mitään toimenpidettä kolmannen
rivin istuimelle, nosta toisen istuinrivin
suojalevyt pystyyn ja lukitse ne.
Älä yritä taittaa kolmannen rivin istuinta
ellet ole avannut selkänojaa auki
lukitukseen saakka.
Älä jätä mitään esineitä kolmannen
istuinrivin penkeille tai penkin alle, kun
käännät ne.
Älä saata loppuun asti hihnaa G
, kun
käsittelet istuinta, vaarana on sormien
jääminen puristuksiin.
Älä anna lasten käsitellä istuimia ilman
valvontaa.
F

T
yönnä sitten kevyesti selkänojaa
eteenpäin. Selkänoja kääntyy ja taittuu
istuinosan päälle. Taitettu istuin asettuu
tätä tarkoitusta varten olevan tilan pohjalle.
F
A
seta levyt käännettyjen istuimien päälle.

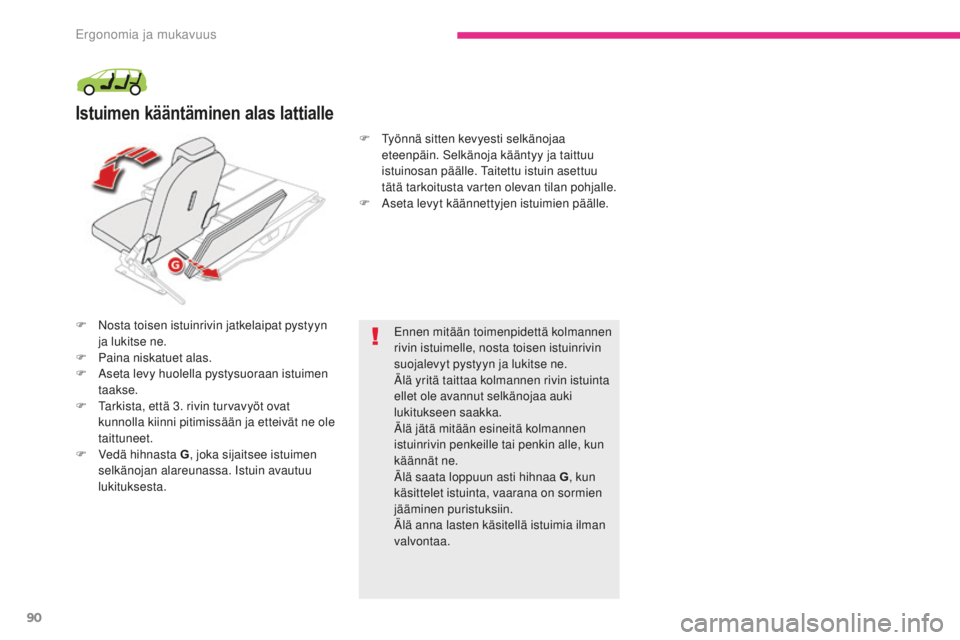

Istuimen kääntäminen alas lattialle
Ergonomia ja mukavuus

91
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016
Istuinten muunneltavuus ja istuinjärjestelyt
Esimerkkejä istuinjärjestelyistä
5 paikkaa
4 paikkaa 3
paikkaa
Tavaroiden kuljetus
3
Ergonomia ja mukavuus

92
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016

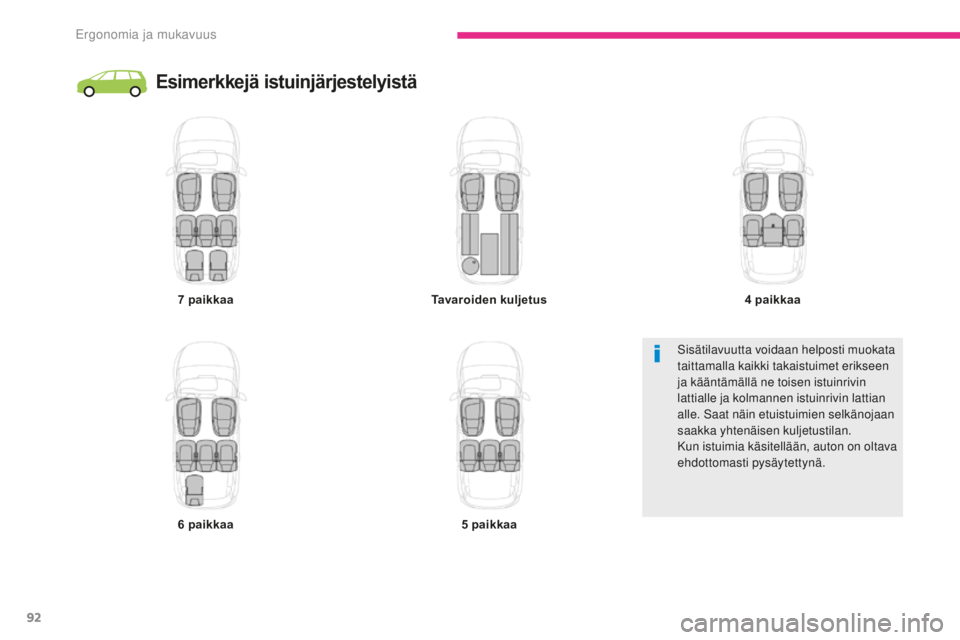

Esimerkkejä istuinjärjestelyistä
7 paikkaa
6 paikkaa Tavaroiden kuljetus
5 paikkaa4
paikkaa
Sisätilavuutta voidaan helposti muokata
taittamalla kaikki takaistuimet erikseen
ja kääntämällä ne toisen istuinrivin
lattialle ja kolmannen istuinrivin lattian
alle. Saat näin etuistuimien selkänojaan
saakka yhtenäisen kuljetustilan.
Kun istuimia käsitellään, auton on oltava
ehdottomasti pysäytettynä.
Ergonomia ja mukavuus

93
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016
Ohjauspyörän säätäminen
F Kun auto on pysähdyksissä, avaa
ohjauspyörän lukitus vetämällä kytkintä.
F

A
seta itsellesi sopiva ajoasento korkeutta
ja syvyyttä säätämällä.
F

L
ukitse ohjauspyörä painamalla kytkintä.Turvallisuussyistä säädöt on
suoritettava ehdottomasti auton ollessa
pysähdyksissä.
3
Ergonomia ja mukavuus

94
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016
Tuuletus
Ilmantulo
Matkustamossa kiertävä ilma on suodatettua
ja peräisin joko ulkoa (tuulilasin alapuolella
olevan ilmanottoaukon kautta) tai auton sisältä
(sisäilman kierrätyksestä).
Ilman käsittely
Sisääntuleva ilma voi kulkea erilaisia reittejä
sen mukaan, mitä kuljettaja on valinnut:
-
i
lman suora tulo matkustamoon (ilmanotto)
-
i

lman kierto lämmitysjärjestelmän kautta
(lämmitys)
-

i
lman kierto jäähdytysjärjestelmän kautta
(ilmastointi).
Kytkinlevy
Järjestelmän kytkimiä voidaan käyttää
kosketusnäytöllä A valikossa Ilmastointi .
Tuulilasin ja takalasin huurteenpoisto-kytkimet
sijaitsevat kosketusnäytön vasemmassa
reunassa. 1. T
uulilasin huurteenpoistosuuttimet
2. K olmiolasien huurteenpoistosuuttimet
3.
E

tusivuikkunoiden huurteenpoistosuuttimet
S

uljettavat ja suunnattavat päätysuuttimet4. S
uljettavat ja suunnattavat
keskituuletussuuttimet
5.
I

lmantulo jalkatilaan edessä
6.
P

äätysuuttimet 2. rivin jalkatilaan
7.
I

lmantulo 2. rivin jalkatilaan
8.


Aurinkoanturi
Ilmanjako
Ergonomia ja mukavuus

95
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016
Jotta nämä järjestelmät toimisivat moitteettomasti ja tehokkaasti, noudata seuraavia käyttö- ja
huolto-ohjeita:
F
Ä
lä peitä ulkopuolella tuulilasin alapuolella olevia ilmanottoaukkoja, tuuletussuuttimia,
ilmakanavia äläkä tavaratilan ilmanpoistoaukkoa, jotta ilmanjako pysyisi tasaisena.
F

Ä
lä peitä kojelaudassa olevaa aurinkoanturia, sillä se säätelee automaattisesti
ilmastointijärjestelmää.
F

K
äytä ilmastointilaitetta vähintään 5 - 10 minuutin ajan 1 - 2 kertaa kuukaudessa, jotta
se pysyy hyvässä toimintakunnossa.
F

T
arkista raitisilmasuodattimen kunto usein ja vaihdata suodatinpanos säännöllisesti.
S

uosittelemme käyttämään matkustamon yhdistelmäsuodatinta. Suodattimen
aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa matkustajien hengittämän
ilman ja matkustamon puhdistumiseen (allergiaoireet, pahat hajut ja rasvakerrostumat
vähenevät).
F

J
otta ilmastointijärjestelmä toimisi moitteettomasti, suosittelemme myös sen
tarkistuttamista takuu- ja huoltokirjan ohjeiden mukaisesti.
F

J
os laite ei jäähdytä, kytke se pois toiminnasta ja ota yhteys CITROËN-
huoltoverkostoon tai valtuutettuun korjaamoon.

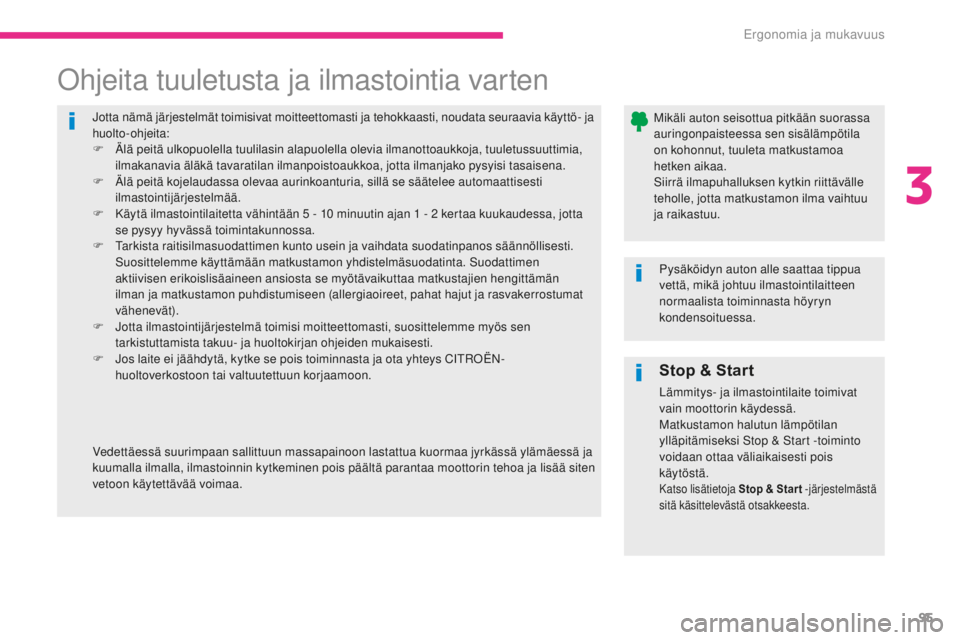

Ohjeita tuuletusta ja ilmastointia varten
Mikäli auton seisottua pitkään suorassa
auringonpaisteessa sen sisälämpötila
on kohonnut, tuuleta matkustamoa
hetken aikaa.
Siirrä ilmapuhalluksen kytkin riittävälle
teholle, jotta matkustamon ilma vaihtuu
ja raikastuu.
Pysäköidyn auton alle saattaa tippua
vettä, mikä johtuu ilmastointilaitteen
normaalista toiminnasta höyryn
kondensoituessa.
Vedettäessä suurimpaan sallittuun massapainoon lastattua kuormaa jyrkässä ylämäessä ja
kuumalla ilmalla, ilmastoinnin kytkeminen pois päältä parantaa moottorin tehoa ja lisää siten
vetoon käytettävää voimaa.
Stop & Start
Lämmitys- ja ilmastointilaite toimivat
vain moottorin käydessä.
Matkustamon halutun lämpötilan
ylläpitämiseksi Stop & Start -toiminto
voidaan ottaa väliaikaisesti pois
käytöstä.
Katso lisätietoja Stop & Star t -järjestelmästä
sitä käsittelevästä otsakkeesta.
3
Ergonomia ja mukavuus

96
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016
Lämmitys
Lämpötilan säätö
F Paina jompaakumpaa nuolta tai siirrä kohdistinta
siniseltä (kylmää) alueelta
punaiselle (kuumaa) lämpötilan
säätämiseksi sopivaksi.
Puhallusvoimakkuuden säätö
F Paina jompaakumpaa painiketta tuulettimen
puhallusvoimakkuuden
lisäämiseksi tai pienentämiseksi.
Ilmanjaon säätöSisäilman kierrätyksellä estetään saastuneen
ulkoilman (hajujen tai savun) pääseminen
sisään.
Toiminnolla voidaan myös lämmittää tai
viilentää matkustamon ilma nopeammin.
Tuulilasi
Pääty- ja keskisuuttimet Jalkatila Ilmanjakoa voidaan säädellä käyttämällä
useita painikkeita: painikkeen valon syttyminen
osoittaa, että ilmaa puhalletaan osoitettuun
suuntaan, painikkeen valon sammuminen
merkitsee, että ilmaa ei puhalleta osoitettuun
suuntaan.
Kun ilman halutaan jakautuvan tasaisesti
matkustamoon, ota kaikki kolme painiketta
käyttöön samaan aikaan.
Ilmanotto / Sisäilman
kierrätys
F Paina tätä painiketta, kun haluat
raittiin ilman oton käyttöön.
Vältä ajamasta liian kauan aikaa
järjestelmän ollessa pois käytöstä (lasit
voivat huurtua ja ilmanlaatu huonontua).
Lämmityslaite toimii vain moottorin käydessä.
Paina valikkopainiketta Ilmastointi
, jolloin saat
näyttöön järjestelmän säätimet. Ilmavirtauksen kuvake (potkuri) täyttyy
pyydetyn puhallusvoimakkuuden mukaisesti.
Kun puhallusvoimakkuus lasketaan minimiin,
tuulettimen toiminta lakkaa.
Näillä painikkeilla voidaan jakaa ilmaa
matkustamoon yhdistämällä useita
ilmasuuttimia.
Kun merkkivalo on sammunut, raittiin ilman
sisäänotto on toiminnassa. Kun merkkivalo
palaa, sisäilmankierrätys on toiminnassa ja
raittiin ilman sisäänotto on estetty.
Ergonomia ja mukavuus

97
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016

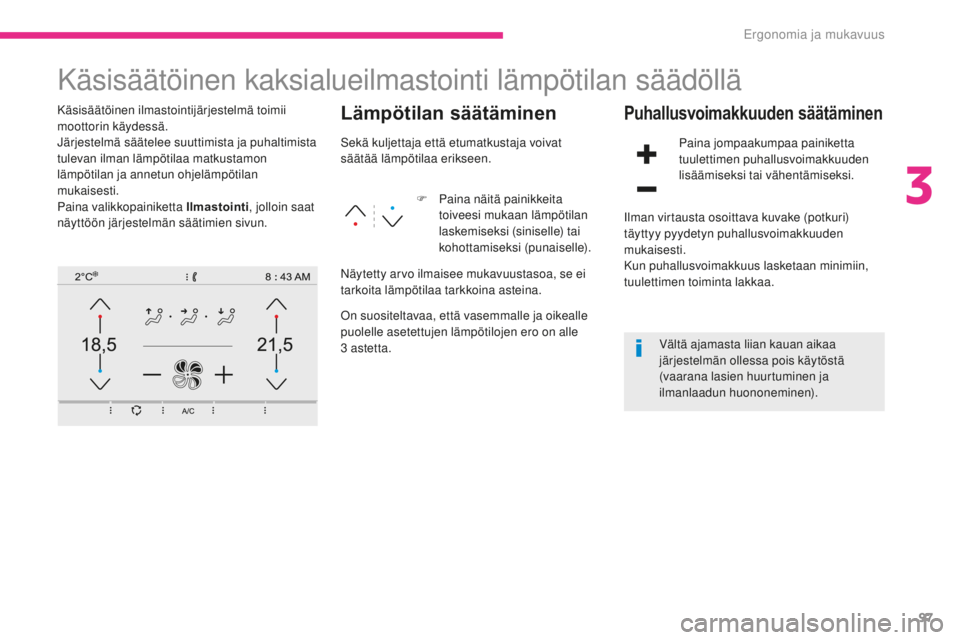

Käsisäätöinen kaksialueilmastointi lämpötilan säädöllä
Käsisäätöinen ilmastointijärjestelmä toimii
moottorin käydessä.
Järjestelmä säätelee suuttimista ja puhaltimista
tulevan ilman lämpötilaa matkustamon
lämpötilan ja annetun ohjelämpötilan
mukaisesti.
Paina valikkopainiketta Ilmastointi, jolloin saat
näyttöön järjestelmän säätimien sivun.Lämpötilan säätäminen
F Paina näitä painikkeita toiveesi mukaan lämpötilan
laskemiseksi (siniselle) tai
kohottamiseksi (punaiselle).
Puhallusvoimakkuuden säätäminen
Paina jompaakumpaa painiketta
tuulettimen puhallusvoimakkuuden
lisäämiseksi tai vähentämiseksi.
Sekä kuljettaja että etumatkustaja voivat
säätää lämpötilaa erikseen.
Näytetty arvo ilmaisee mukavuustasoa, se ei
tarkoita lämpötilaa tarkkoina asteina.
On suositeltavaa, että vasemmalle ja oikealle
puolelle asetettujen lämpötilojen ero on alle
3


astetta. Ilman virtausta osoittava kuvake (potkuri)
täyttyy pyydetyn puhallusvoimakkuuden
mukaisesti.
Kun puhallusvoimakkuus lasketaan minimiin,
tuulettimen toiminta lakkaa.
Vältä ajamasta liian kauan aikaa
järjestelmän ollessa pois käytöstä
(vaarana lasien huurtuminen ja
ilmanlaadun huononeminen).
3
Ergonomia ja mukavuus

98
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed02-2016
Raitis ilma / sisäilman
kierrätys
Raittiin ilman tulo estää tuulilasin ja
sivuikkunoiden huurtumisen.
Sisäilman kierrätyksen avulla voidaan eristää
matkustamo, jos ulkopuolelta tulee hajuja tai
savua.F

K
un haluat valita ilman
sisääntulotavan matkustamoon,
paina tätä painiketta.
Ilmastoinnin käynnistys ja
pysäytys
Käynnistys
Pysäytys
Ilmastointi ei toimi, kun
puhallusvoimakkuuden säätö on
kytketty pois toiminnasta. F

P
aina tätä painiketta
ilmastointilaitteen kytkemiseksi
päälle.
Älä käytä sisäilman kierrätystä liian
pitkään (vaarana lasien huurtuminen ja
ilmanlaadun huononeminen). Tällä toiminnolla saat hetkellisesti ja
nopeammin lämmintä tai viileää ilmaa. Ilmastointi toimii tehokkaasti kaikkina
vuodenaikoina, kun ikkunat ovat kiinni.
Ilmastoinnin avulla voi :
-
k

esällä laskea lämpötilaa
-

t

alvella, kun lämpötila on yli 3 °C, lisätä
huurteenpoiston tehoa.
F
P
aina uudelleen tätä painiketta
ilmastointilaitteen kytkemiseksi
pois toiminnasta.
Ilmansuuntauksen
säätäminen
Näillä painikkeilla voit säätää ilmansuuntauksen
matkustamoon yhdistäen useiden
tuuletussuuttimien käytön.
Tuulilasi
Ilmanjakoa voidaan säädellä käyttämällä
useita painikkeita: syttyvä painike osoittaa, että
ilmaa puhalletaan osoitettuun suuntaan, kun
painike sammuu, ilmaa ei puhalleta osoitettuun
suuntaan.
Kun ilman halutaan jakautuvan tasaisesti
matkustamoon, ota kaikki kolme painiketta
käyttöön samaan aikaan. Jalkatilat
Keski- ja sivusuuttimet
Kun merkkivalo on sammunut, raittiin ilman
sisäänotto on kytketty päälle. Kun merkkivalo
palaa, sisäilmankierrätys on kytketty päälle,
raittiin ilman otto estetty. Kun merkkivalo palaa, ilmastointi on kytketty
päälle.
Kun merkkivalo ei pala, ilmastointi on kytketty
pois päältä.
Ergonomia ja mukavuus
