CITROEN C4 SPACETOURER 2014 Instrukcja obsługi (in Polish)

16
Informacje praktyczne

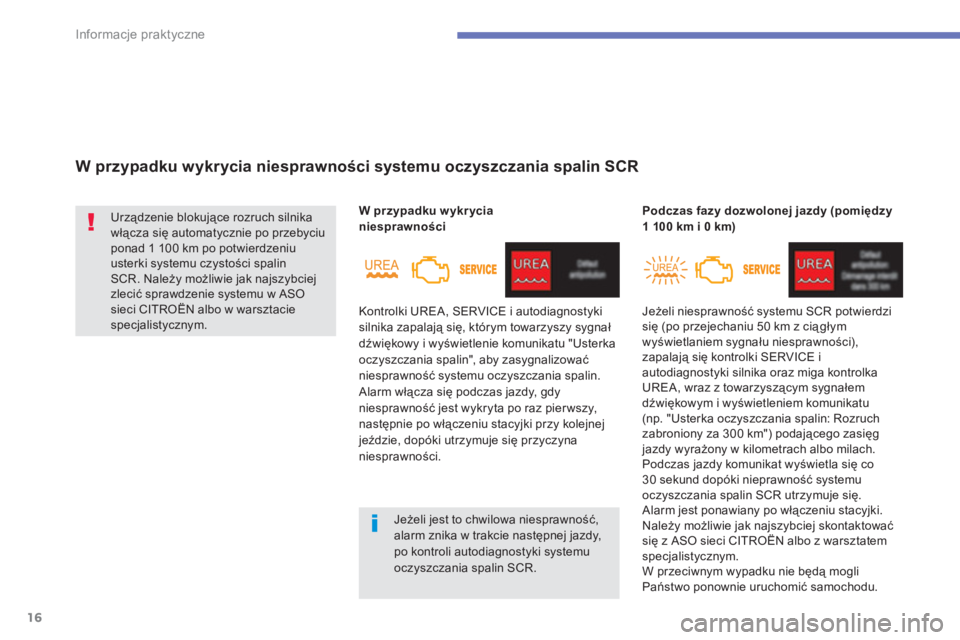

W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR

Urządzenie blokujące rozruch silnika
włącza się automatycznie po przebyciu
ponad 1 100 km po potwierdzeniu
usterki systemu czystości spalin
SCR. Należy możliwie jak najszybciej
zlecić sprawdzenie systemu w ASO
sieci CITROËN albo w warsztacie
specjalistycznym.

Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR.

W przypadku w ykr ycia
niesprawności

Kontrolki UREA, SERVICE i autodiagnostyki
silnika zapalają się, którym towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin", aby zasygnalizować
niesprawność systemu oczyszczania spalin.
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności.

Podczas fazy dozwolonej jazdy (pomiędzy
1 100 km i 0 km)

Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50 km z cią
głym
wyświetlaniem sygnału niesprawności),
zapalają się kontrolki SERVICE i
autodiagnostyki silnika oraz miga kontrolka
UREA, wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300 km") podającego zasięg
jazdy wyrażony w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund dopóki nieprawność systemu
oczyszczania spalin SCR utrzymuje się.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu.

17
7
Informacje praktyczne


Rozruch zabroniony

Przy każdym włączeniu stacyjki zapalają
się kontrolki SERVICE i autodiagnostyki
silnika oraz miga kontrolka UREA, wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".

Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci CITROËN
albo do warsztatu specjalistycznego.







Zamarznięcie dodatku AdBlue ®



Dodatek AdBlue
®
zamarza w
temperaturze niższej od około -11°C.
System SCR posiada urządzenie do
podgrzewania zbiornika AdBlue
® ,
które umożliwia jazdę w bardzo niskich
temperaturach.

18
Informacje praktyczne

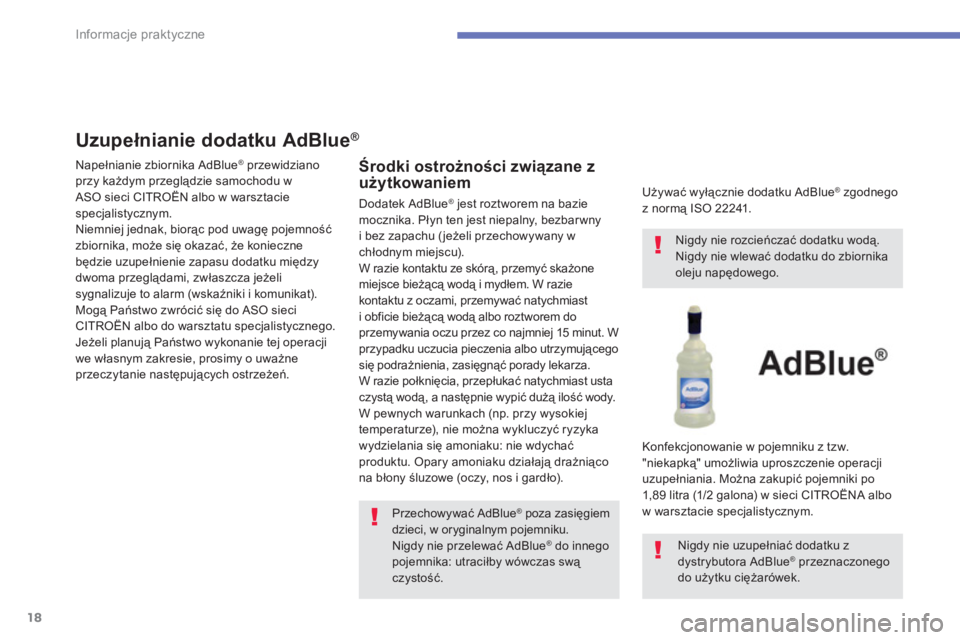

Uzupełnianie dodatku AdBlue ®


Napełnianie zbiornika AdBlue®
przewidziano
przy każdym przeglądzie samochodu w
ASO sieci CITROËN albo w warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie zapasu dodatku między
dwoma przeglądami, zwłaszcza jeżeli
sygnalizuje to alarm (wskaźniki i komunikat).
Mogą Państwo zwrócić się do ASO sieci
CITROËN albo do warsztatu specjalistycznego.
Jeżeli planują Państwo wykonanie tej operacji
we własnym zakresie, prosimy o uważne
przeczytanie następujących ostrzeżeń.


Środki ostrożności związane z
użytkowaniem


Przechowywać AdBlue®
poza zasięgiem
dzieci, w oryginalnym pojemniku.
Nigdy nie przelewać AdBlue
®
do innego
pojemnika: utraciłby wówczas swą
czystość.
Używać wyłącznie dodatku AdBlue
®
zgodnego
z normą ISO 22241.

Nigdy nie rozcieńczać dodatku wodą.
Nigdy nie wlewać dodatku do zbiornika
oleju napędowego.

Konfekcjonowanie w pojemniku z tzw.
"niekapką" umożliwia uproszczenie operacji
uzupełniania. Można zakupić pojemniki po
1,89 litra (1/2 galona) w sieci CITROËNA albo
w warsztacie specjalistycznym.

Nigdy nie uzupełniać dodatku z
dystrybutora AdBlue
® przeznaczonego
do użytku ciężarówek.

Dodatek AdBlue
®
jest roztworem na bazie
mocznika. Płyn ten jest niepalny, bezbar wny
i bez zapachu ( jeżeli przechowywany w
chłodnym miejscu).
W razie kontaktu ze skórą, przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami, przemywać natychmiast
i obficie bieżącą wodą albo roztworem do
przemywania oczu przez co najmniej 15 minut. W
przypadku uczucia pieczenia albo utrzymującego
się podrażnienia, zasięgnąć porady lekarza.
W razie połknięcia, przepłukać natychmiast usta
czystą wodą, a następnie wypić dużą ilość wody.
W pewnych warunkach (np. przy wysokiej
temperaturze), nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać
produktu. Opary amoniaku działają drażniąco
na błony śluzowe (oczy, nos i gardło).

19
7
Informacje praktyczne

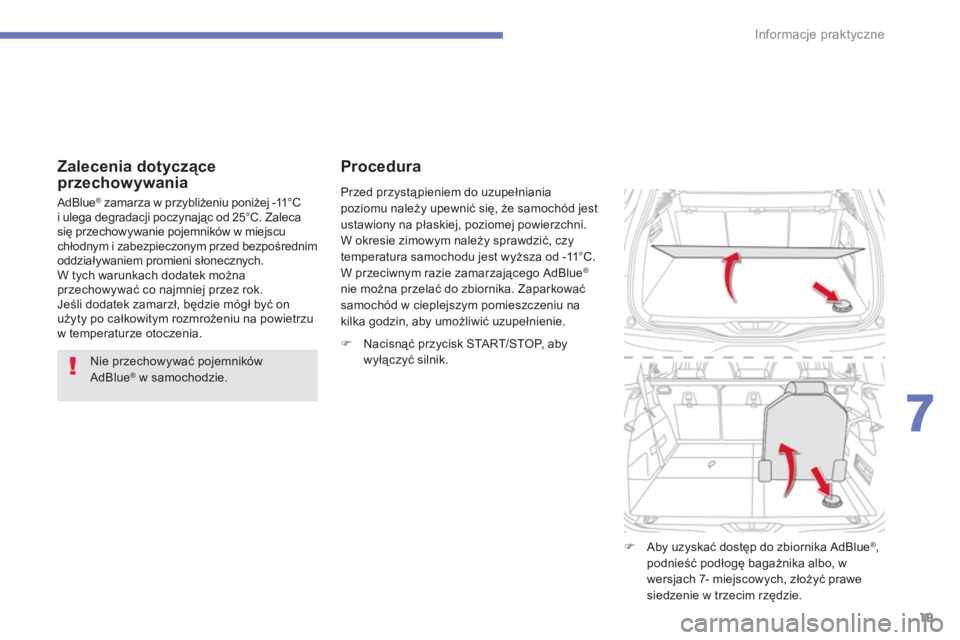

Zalecenia dotyczące
przechowywania

Nie przechowywać pojemników
AdBlue® w samochodzie.
AdBlue
®
zamarza w przybliżeniu poniżej -11°C
i ulega degradacji poczynając od 25°C. Zaleca
się przechowywanie pojemników w miejscu
chłodnym i zabezpieczonym przed bezpośrednim
oddziaływaniem promieni słonecznych.
W tych warunkach dodatek można
przechowywać co najmniej przez rok.
Jeśli dodatek zamarzł, będzie mógł być on
użyty po całkowitym rozmrożeniu na powietrzu
w temperaturze otoczenia.



Procedura

Przed przystąpieniem do uzupełniania
poziomu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa od -11°C.
W przeciwnym razie zamarzającego AdBlue
®

nie można przelać do zbiornika. Zaparkować
samochód w cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie.




)
Nacisnąć przycisk START/STOP, aby
wyłączyć silnik.




)
Aby uzyskać dostęp do zbiornika AdBlue
®
,
podnieść podłogę bagażnika albo, w
wersjach 7- miejscowych, złożyć prawe
siedzenie w trzecim rzędzie.

20
Informacje praktyczne




)
Obrócić czarny korek w lewo o ćwierć
obrotu, nie naciskając go, i wyjąć do góry.



)
Obrócić niebieski korek o 1/6 obrotu w
lewo.

)
Wyjąć korek do góry.



)
Zaopatrzyć się w pojemnik AdBlue®
.
Po sprawdzeniu terminu ważności i
przed przystąpieniem do przelewania
zawartości pojemnika do zbiornika
AdBlue
® samochodu, przeczytać uważnie
opis sposobu postępowania podany na
etykiecie.



Ważne
: jeżeli zbiornik AdBlue
®

w samochodzie został całkowicie
opróżniony – co potwierdzają
komunikaty alarmowe i niemożność
ponownego rozruchu silnika – należy
koniecznie uzupełnić ilością co najmniej
3,8 litra (czyli dwoma pojemnikami
po 1,89 litra).

21
7
Informacje praktyczne

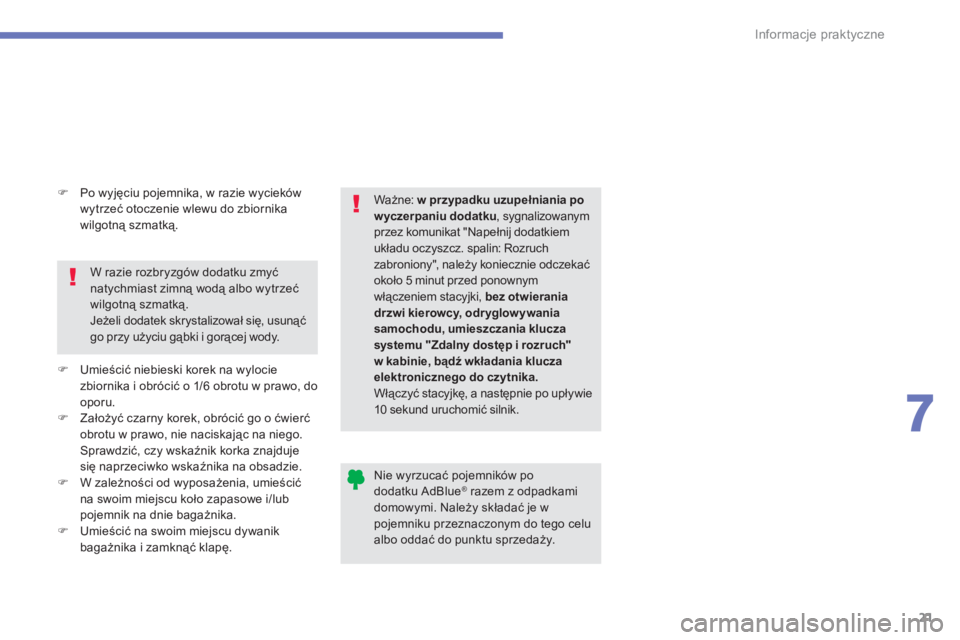

Nie wyrzucać pojemników po
dodatku AdBlue® razem z odpadkami
domowymi. Należy składać je w
pojemniku przeznaczonym do tego celu
albo oddać do punktu sprzedaży.


Ważne: w przypadku uzupełniania po
wyczerpaniu dodatku
, sygnalizowanym
przez komunikat "Napełnij dodatkiem
układu oczyszcz. spalin: Rozruch
zabroniony", należy koniecznie odczekać
około 5 minut przed ponownym
włączeniem stacyjki, bez otwierania
drzwi kierowcy, odr yglow ywania
samochodu, umieszczania klucza
systemu "Zdalny dostęp i rozruch"
w kabinie, bądź wkładania klucza
elektronicznego do czytnika.
Włączyć stacyjkę, a następnie po upływie
10 sekund uruchomić silnik.



)
Po wyjęciu pojemnika, w razie wycieków
wytrzeć otoczenie wlewu do zbiornika
wilgotną szmatką.


W razie rozbryzgów dodatku zmyć
natychmiast zimną wodą albo wytrzeć
wilgotną szmatką.

Jeżeli dodatek skrystalizował się, usunąć
go przy użyciu gąbki i gorącej wody.



)
Umieścić niebieski korek na wylocie
zbiornika i obrócić o 1/6 obrotu w prawo, do
oporu.

)
Założyć czarny korek, obrócić go o ćwierć
obrotu w prawo, nie naciskając na niego.
Sprawdzić, czy wskaźnik korka znajduje
się naprzeciwko wskaźnika na obsadzie.

)
W zależności od wyposażenia, umieścić
na swoim miejscu koło zapasowe i/lub
pojemnik na dnie bagażnika.

)
Umieścić na swoim miejscu dywanik
bagażnika i zamknąć klapę.
