CITROEN C4 SPACETOURER 2015 InstruktionsbÖcker (in Swedish)

29
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
KontrollampaIndikeringOrsak Åtgärder/observationer
Automatisk
torkning Fast sken.
Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.
Koppla ur den automatiska torkningen genom att
manövrera reglaget nedåt eller ställ torkarreglaget i ett
annat läge.
Krockkudde på
passagerarsidan Fast sken.
Reglaget som sitter på
instrumentbrädan på passagerarsidan
har ställts i läget "ON".
Frampassagerarens krockkudde är
inkopplad.
I det här läget ska ingen bakåtvänd
bilbarnstol installeras på
passagerarplatsen fram. Ställ reglaget i läget "
OFF" för att koppla ur
frampassagerarens krockkudde.
I det här läget kan du installera en bakåtvänd
bilbarnstol på passagerarplatsen fram.
Stop & Star t Fast sken. Om bilen har stannat (rödljus, stopp,
köbildning), har Stop & Start-
systemet ställt motorn i STOP-läge. Kontrollampan släcks och motorn startar automatiskt
igen i START-läget, när du vill köra iväg.
Blinkar några
sekunder och släcks
sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Se avsnittet "Stop & Start" för särskild information om
denna funktion.
1
Instrumentpanelen

30
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och visning av ett meddelande.Kontrollampa IndikeringOrsak Åtgärder/observationer
Krockkudde på
passagerarsidan Fast sken.
Reglaget som sitter till höger på
instrumentbrädan har ställts i läge
"OFF ".
Frampassagerarens krockkudde är
urkopplad. Ställ reglaget i läget "
ON" för att koppla in
frampassagerarens krockkudde.
I det här läget ska ingen bakåtvänd bilbarnstol
installeras på passagerarplatsen fram.
Antisladd- och
antispinnsystemet
(CDS / ASR )Fast sken. Knappen på mittkonsolen är
aktiverad. Dess kontrollampa lyser.
CDS/ASR är avaktiverat.
CDS: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera CDS/ASR-systemet.
Kontrollampan släcks.
CDS/ASR-systemet aktiveras automatiskt då bilen
startas.
Fr.o.m. cirka 50
km/tim återaktiveras systemet
automatiskt om det har avaktiverats.
Stop & Star t Fast sken. Stop & Start är urkopplad. Återaktivera funktionen via menyn "Hjälpfunktioner".
Instrumentpanelen

31
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014

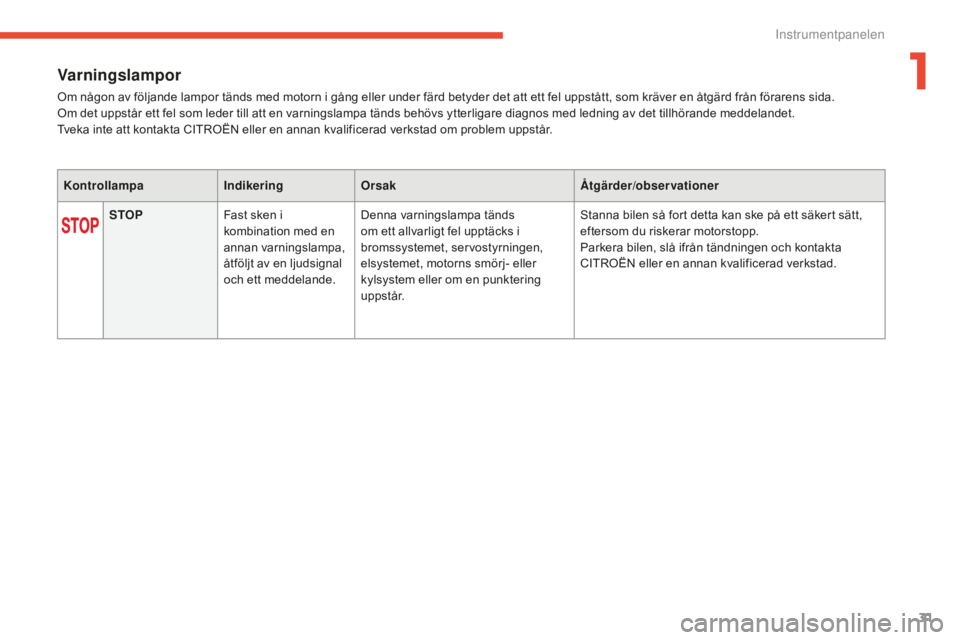

Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det att ett fel uppstått, som kräver en åtgärd från förarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds behövs ytterligare diagnos med ledning av det tillhörande meddelandet.
Tveka inte att kontakta CITROËN eller en annan kvalificerad verkstad om problem uppstår.Kontrollampa IndikeringOrsak Åtgärder/observationer
STOP Fast sken i
kombination med en
annan varningslampa,
åtföljt av en ljudsignal
och ett meddelande. Denna varningslampa tänds
om ett allvarligt fel upptäcks i
bromssystemet, servostyrningen,
elsystemet, motorns smörj- eller
kylsystem eller om en punktering
u p p s t å r. Stanna bilen så fort detta kan ske på ett säkert sätt,
eftersom du riskerar motorstopp.
Parkera bilen, slå ifrån tändningen och kontakta
CITROËN eller en annan kvalificerad verkstad.
1
Instrumentpanelen

32
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
KontrollampaIndikeringOrsak Åtgärder/observationer
Service Tillfälligt, tillsammans
med ett meddelande. En eller flera mindre avvikelser utan
någon specifik kontrollampa har
detekterats. Identifiera orsaken till avvikelsen genom att läsa
meddelandet som visas på displayen:
Du kan själv åtgärda vissa avvikelser, som en öppen
dörr eller att partikelfiltret börjar bli igensatt (så fort
trafikförhållande tillåter det ska du regenerera filtret
genom att köra i en hastighet av minst 60
km/tim tills
kontrollampan släcks).
Vid andra avvikelser, som fel på däcktrycksvarnaren,
ska du kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Fast, tillsammans med
ett meddelande. Ett eller flera större fel utan någon
specifik kontrollampa har detekterats. Identifiera orsaken till felet genom att läsa
meddelandet som visas på displayen och kontakta
alltid en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Fast sken, samtidigt
som serviceindikatorn
blinkar och sedan
visas permanent. Servicetillfället har passerats. Enbart i dieselversionerna "BlueHDi".
Du bör lämna in din bil för service så snart som
möjligt.
Instrumentpanelen

33
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
KontrollampaIndikeringOrsak Åtgärder/observationer
Urkoppling av den
elmanövrerade
parkeringsbromsens
automatiska
funktionerFast sken.Funktionerna "automatisk åtdragning"
(då motorn stängs av) och
"automatisk lossning" är urkopplade
eller felaktiga.
Vid ett funktionsfel tänds denna
kontrollampa, åtföljd av ett
varningsmeddelande. Läs under rubriken "Elmanövrerad parkeringsbroms"
för information om hur de automatiska funktionerna
återaktiveras.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad om den automatiska
åtdragningen / lossningen slutar fungera.
Bromsen kan lossas manuellt.
Ytterligare information om den elektriska
parkeringsbromsen hittar du under motsvarande rubrik.
Elektrisk
parkeringsbroms
Blinkar.
Under färd: parkeringsbromsen är
inte ordentligt lossad. Lossa parkeringsbromsen helt genom att trycka
kortvarigt på reglaget. Om varningen inte försvinner
måste du stanna bilen på ett så säkert sätt som
möjligt.
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad.
När bilen står stilla: när
parkeringsbromsen är åtdragen kan
systemet inte garantera att bilen
inte kommer i rullning (exempelvis
vid parkering i en backe med kraftig
lutning). Förhindra att bilen kommer i rullning genom att lägga
i en växel om din bil har en manuell växellåda eller en
EGS-växellåda, eller genom att ställa växelväljaren i
läge
P om din bil har en automatlåda. Du kan också
sätt en hjulkil mot något av hjulen.
Fel i den elektriska
parkeringsbromsenFast sken. Den elektriska parkeringsbromsen. Kontakta snarast en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Bromsen kan lossas manuellt.
Ytterligare information om den elektriska
parkeringsbromsen finns under motsvarande rubrik.
1
Instrumentpanelen

34
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
BromssystemFast sken. Bromsvätskenivån i bromssystemet
har sjunkit mycket. Stanna bilen så fort detta kan ske på ett säkert sätt.
Fyll på med en vätska som är godkänd av CITROËN.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bromssystemet om problemet
kvarstår.
+ Fast sken i
kombination med
ABS-lampan.Fel i den elektroniska
bromskraftsfördelaren (REF).
Stanna bilen så fort detta kan ske på ett säkert sätt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Låsningsfria
bromsar (ABS) Fast sken.
Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarast
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Antisladd- och
antispinnsystemet
(CDS/ASR)Blinkar.CDS/ASR-systemet aktiveras. Systemet optimerar bilens köregenskaper och
förbättrar dess stabilitet.
Fast sken. Om CDS/ASR inte är urkopplat
(knappen har tryckts in och dess
indikeringslampa lyser) har ett fel
uppstått i systemet. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Motorns
självdiagnostik Blinkar.
Fel i motorstyrningen. Det finns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Fast sken. Fel i avgasreningen. Kontrollampan ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.
Instrumentpanelen

35
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
Låg bränslenivåFast sken, åtföljt av
en ljudsignal och ett
meddelande. Första gången den tänds återstår ca
6
liter bränsle i tanken.
När lampan är tänd körs bilen på
bränslereserven. Det är nödvändigt att tanka bilen för att undvika
bränslestopp.
Så länge du inte fyller på tillräckligt med bränsle
kommer denna kontrollampa att tändas varje gång
tändningen slås till, åtföljt av en ljudsignal och ett
varningsmeddelande.
Denna ljudsignal och detta meddelande upprepas i allt
snabbare takt, efterhand som nivån sjunker till noll.
Tankens volym: ca 57
liter (bensin) eller 55 liter
(diesel).
Kör aldrig tills tanken är helt tom, det kan skada
avgasrenings- och insprutningssystemet.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Bältespåminnare Fast eller
blinkande sken, åtföljt
av en ljudsignal. Ett bilbälte är inte fastspänt.
Dra fram bältet och skjut in låstungan i bälteslåset.
Krockkuddar Tillfälligt tänd. Lyser i några sekunder och släcks
när tändningen sätts på. Ska slockna när motorn startar.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad om den inte gör det.
Fast sken. Fel i ett airbagsystem eller de
pyrotekniska bältessträckarna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
PassagerarkrockkuddeBlinkar.
Passagerarens krockkudde är
felaktig. Ingen passagerare bör färdas i passagerarsätet fram.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
1
Instrumentpanelen

36
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
KontrollampaIndikeringOrsak Åtgärder/observationer
Batteriladdning Fast sken. Fel i laddningskretsen (smutsiga eller
lösa kabelskor, dåligt spänd eller
trasig generatorrem etc.). Kontrollampan ska slockna när motorn startar.
Om den inte gör det bör du kontakta en

CITROËN-verkstad eller en annan kvalificerad verkstad.
Maximal
kylvätsketemperaturfast sken. Temperaturen i kylsystemet är för
hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på
kylarvätska.
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad om problemet kvarstår.
Kur vljus
Blinkar Fel på kurvljusen. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Öppen dörr *
Fast sken och ett
meddelande som
indikerar vilken dörr som
berörs, om hastigheten
understiger 10
km/tim.Någon av dörrarna eller bakluckan
har inte stängts. Stäng dörren eller bakluckan.
Fast sken och ett
meddelande som
indikerar vilken dörr
som berörs, åtföljt
av en ljudsignal om
hastigheten överstiger
10

km/tim.
* Enbart med en instrumenttavla av typ 1. Motoroljetryck
Fast sken Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Instrumentpanelen

37
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
Lågt däcktryckFast sken, åtföljt av
en ljudsignal och ett
meddelande. Otillräckligt tryck i ett eller flera däck Kontrollera däcktrycken snarast möjligt.
Denna kontroll ska helst göras med kalla däck.
Du behöver ominitialisera systemet efter varje
justering av däcktrycket på ett eller flera hjul samt
efter byte av ett eller flera hjul.
Se under rubriken “Däcktrycksvarnare" för mer
information.
+ Blinkar och därefter
fast sken, åtföljt av
servicelampan.Ett funktionsfel har uppstått
i systemet: ingen kontroll av
däcktrycken utförs. Kontrollera däcktrycket så snart som möjligt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Foten på
bromsen* Fast sken
Bromspedalen är inte nedtrampad.
I en bil med EGS/ETG -växellåda trampar du på
bromspedalen för att starta motorn (växelspaken i läge N ).
Denna lampa fortsätter att lysa om du vill lossa den
elmanövrerade parkeringsbromsen utan att trampa på
bromspedalen.
I en bil med automatlåda trampar du på bromspedalen
för att flytta växelväljaren från läge P.
Blinkar. Om du håller en bil med EGS/ETG -
växellåda stillastående för länge i
en backe med hjälp av gaspedalen
överhettas kopplingen. Använd bromspedalen och/eller parkeringsbromsen.
Foten på
kopplingspedalen*Fast sken
När Stop & Start-systemet står i STOP-
läget, går systemet inte över till START-
läget så länge som kopplingspedalen
inte är helt nedtrampad. Du måste trampa ned kopplingspedalen helt för att
motorn ska ställa sig i START-läget.
* Enbart med en instrumentpanel av typ 1.
1
Instrumentpanelen

38
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
KontrollampaIndikeringOrsak Åtgärder/observationer
Tillsatsen
AdBlue
®
(Diesel BlueHDi) Fast sken direkt när
tändningen slås
på, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är mellan
600
och 2 400 km.Fyll snarast på tillsatsen AdBlue
®: vänd dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad eller gör det själv, genom att läsa under
motsvarande rubrik.
+ Blinkande sken, i
kombination med att
SERVICE-lampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka.Återstående körsträcka är mellan
0

och 600

km.
du

måste fylla på tillsatsen AdBlue
® för att undvika
motorstopp : vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad eller gör det själv,
genom att läsa under motsvarande rubrik.
Blinkande sken, i
kombination med att
SERVICE-lampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar att bilen inte
går att starta. Tillsatstanken AdBlue
® är tom: den
lagstadgade startspärren förhindrar
att motorn startas. För att kunna starta motorn igen måste
du fylla på
tillsatsen AdBlue®: vänd dig till en CITROËN-verkstad
eller en annan kvalificerad verkstad eller gör det själv,
genom att läsa under motsvarande rubrik.
Det är nödvändigt att fylla på minst 3,8
liter AdBlue
®
i tillsatstanken.
Instrumentpanelen
