CITROEN C4 SPACETOURER 2015 InstruktionsbÖcker (in Swedish)

19
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014

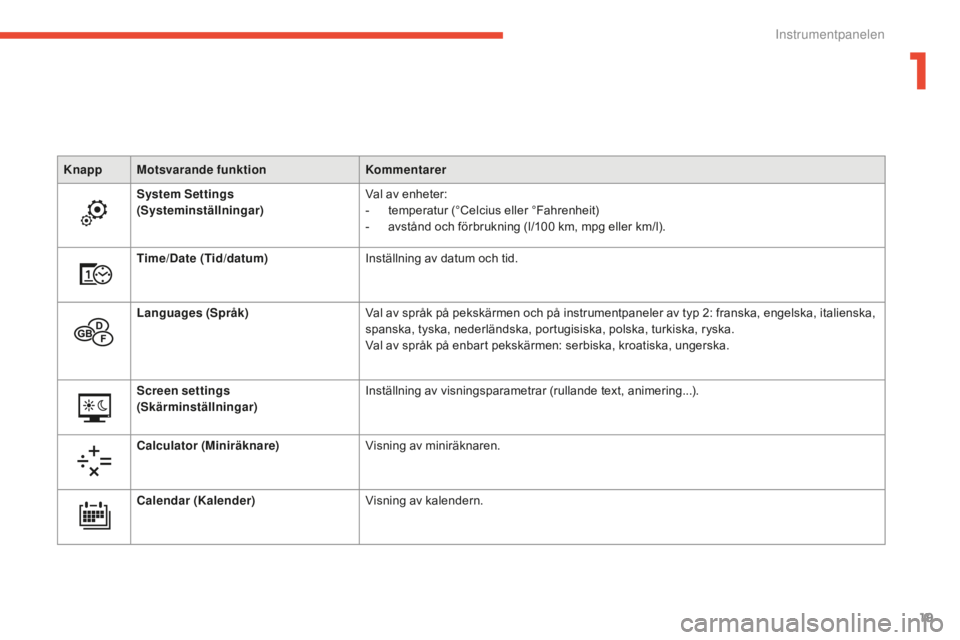

Knapp Motsvarande funktionKommentarer
System Settings
(Systeminställningar) Val av enheter:
-

t
emperatur (°Celcius eller °Fahrenheit)
-

a
vstånd och förbrukning (l/100 km, mpg eller km/l).
Time/Date (Tid/datum) Inställning av datum och tid.
Languages (Språk) Val av språk på pekskärmen och på instrumentpaneler av typ 2: franska, engelska, italienska,
spanska, tyska, nederländska, portugisiska, polska, turkiska, ryska.
Val av språk på enbart pekskärmen: serbiska, kroatiska, ungerska.
Screen settings
(Skärminställningar) Inställning av visningsparametrar (rullande text, animering...).
Calculator (Miniräknare) Visning av miniräknaren.
Calendar (Kalender) Visning av kalendern.
1
Instrumentpanelen

20
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014

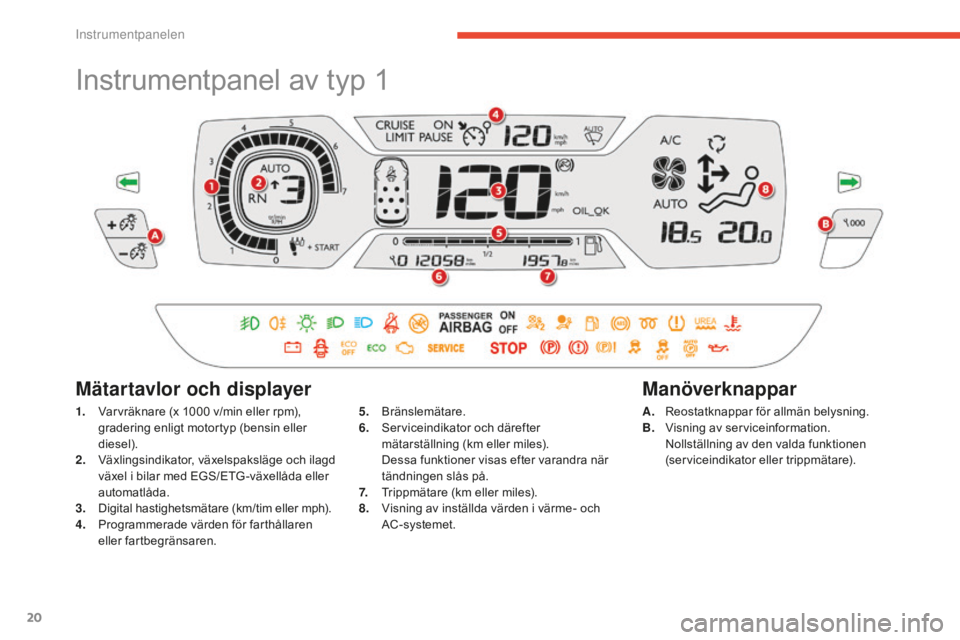

Instrumentpanel av typ 1
1. Varvräknare (x 1000 v/min eller rpm),
gradering enligt motortyp (bensin eller
diesel).
2.
V

äxlingsindikator, växelspaksläge och ilagd
växel i bilar med EGS/ETG -växellåda eller
automatlåda.
3.
D

igital hastighetsmätare (km/tim eller mph).
4.
P

rogrammerade värden för farthållaren
eller fartbegränsaren.
Mätartavlor och displayer
5. Bränslemätare.
6. S erviceindikator och därefter
mätarställning (km eller miles).
D

essa funktioner visas efter varandra när
tändningen slås på.
7.
T

rippmätare (km eller miles).
8.
V

isning av inställda värden i värme- och
AC-systemet. A. R
eostatknappar för allmän belysning.
B. V isning av serviceinformation.
N

ollställning av den valda funktionen
(serviceindikator eller trippmätare).
Manöverknappar
Instrumentpanelen

21
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
Denna instrumentpanel är en 12-tums HD-panoramaskärm.
Den är inställningsbar. Beroende på vilket visningsläge som väljs kan viss information döljas.
Läs mer under rubriken "Användarinställning av instrumentpanel".
Instrumentpanel av typ 2
1. Varvräknare (x 1000 v/min eller rpm)
(visningsläge "DIALS" (Mätartavlor)).
2.
V

äxlingsindikator, växelspaksläge och ilagd
växel i bilar med EGS/ETG -växellåda eller
automatlåda.
3.
D

igital hastighetsmätare (km/tim eller mph).
4.
P

rogrammerade värden för farthållaren
eller fartbegränsaren.
5.
B

ränslemätare. A. V
isning av serviceinfo. V
isning av återstående körsträcka med
SCR-systemet och tillsatsen AdBlue
®. N
ollställning av den valda funktionen
(serviceindikator eller trippmätare).
Manöverknapp
Mätartavlor och displayer
6. Vägmätaren (km eller miles).
7. T
rippmätare (km eller miles).
8.
V

isning av inställda AC-värden.
9.
V

isning av information om aktuell ljudkälla
eller telefonen.
10.
V

isning av navigationsinformation.
11.
U

tetemperatur (en blå kontrollampa tänds
vid risk för halka).
1
Instrumentpanelen

22
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014

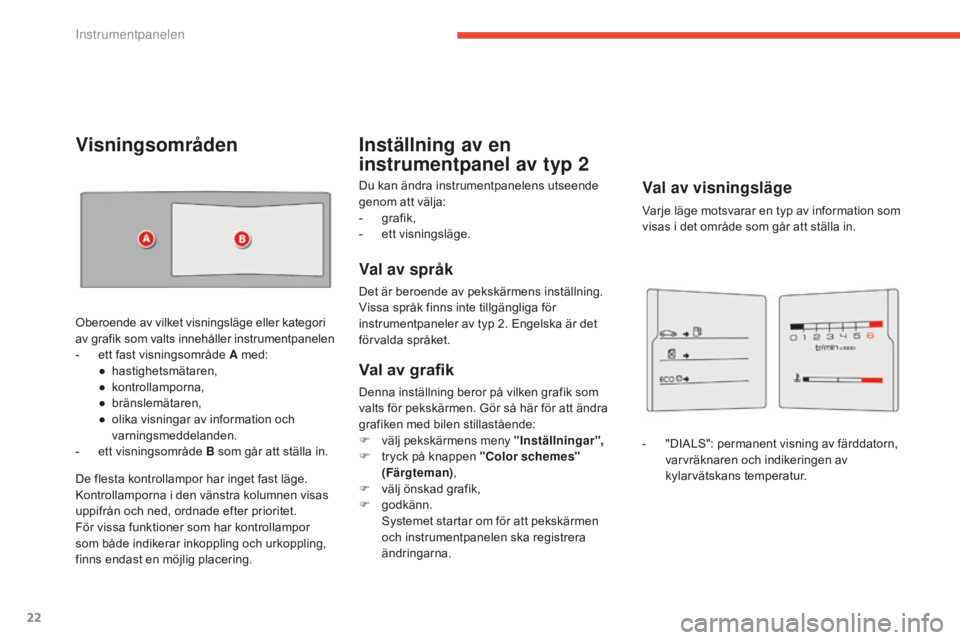

Du kan ändra instrumentpanelens utseende
genom att välja:
-
g
rafik,
-
e

tt visningsläge.
Val av språk
Det är beroende av pekskärmens inställning.
Vissa språk finns inte tillgängliga för
instrumentpaneler av typ 2. Engelska är det
förvalda språket. Varje läge motsvarar en typ av information som
visas i det område som går att ställa in.
Inställning av en
instrumentpanel av typ 2
Val av visningsläge
- "DIALS": permanent visning av färddatorn,
varvräknaren och indikeringen av
kylarvätskans temperatur.
Visningsområden
Oberoende av vilket visningsläge eller kategori
av grafik som valts innehåller instrumentpanelen
-

e
tt fast visningsområde A med:
●
ha

stighetsmätaren,
●
k

ontrollamporna,
●
b

ränslemätaren,
●

o
lika visningar av information och
varningsmeddelanden.
-

e
tt visningsområde B som går att ställa in.
De flesta kontrollampor har inget fast läge.
Kontrollamporna i den vänstra kolumnen visas
uppifrån och ned, ordnade efter prioritet.
För vissa funktioner som har kontrollampor
som både indikerar inkoppling och urkoppling,
finns endast en möjlig placering.
Val av grafik
Denna inställning beror på vilken grafik som
valts för pekskärmen. Gör så här för att ändra
grafiken med bilen stillastående:
F

v
älj pekskärmens meny "Inställningar",
F

t
ryck på knappen "Color schemes"
(Färgteman) ,
F

v
älj önskad grafik,
F

g
odkänn.
S

ystemet startar om för att pekskärmen
och instrumentpanelen ska registrera
ändringarna.
Instrumentpanelen

23
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
- "MEDIA": visning av information om media under uppspelning eller radio. -
" NAVIGATION": visning av information
om pågående navigation (karta och
instruktioner). -
" PHOTOS": visning av det foto som
markerats i pekskärmens meny "Media".
1
In

24
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014

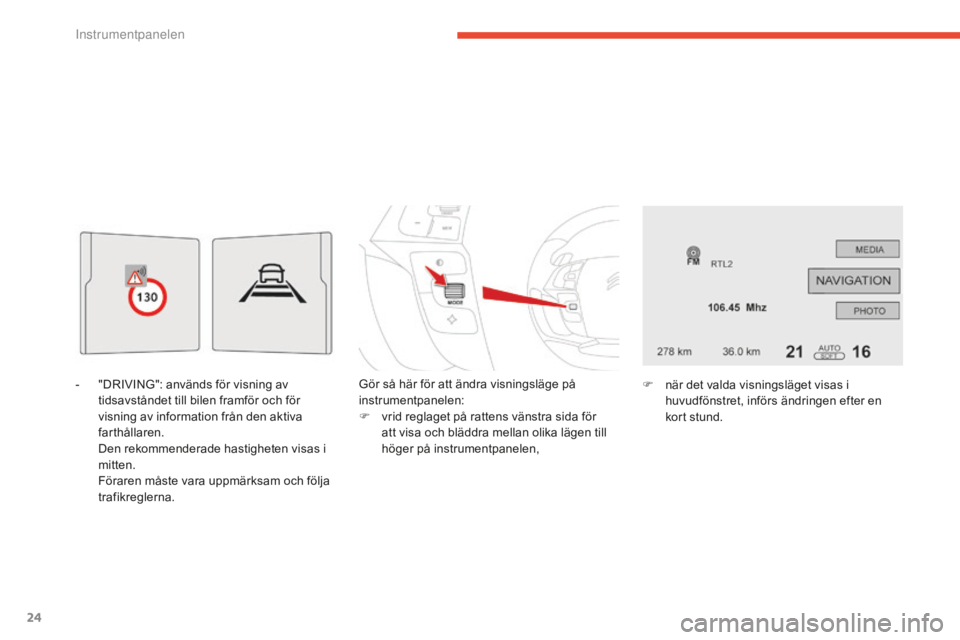

- "DRIVING": används för visning av tidsavståndet till bilen framför och för
visning av information från den aktiva
farthållaren.
D

en rekommenderade hastigheten visas i
mitten.
F

öraren måste vara uppmärksam och följa
trafikreglerna. Gör så här för att ändra visningsläge på
instrumentpanelen:
F

v
rid reglaget på rattens vänstra sida för
att visa och bläddra mellan olika lägen till
höger på instrumentpanelen, F
n är det valda visningsläget visas i
huvudfönstret, införs ändringen efter en
kort stund.
In

25
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
Kontrollampor
Vissa kontrollampor kan uppvisa båda
indikeringstyperna: fast eller blinkande
sken.
Det är bara genom att sätta
indikeringstypen i samband med bilens
funktionsläge som det går att veta om
situationen är normal eller om ett fel
har uppstått. Om det är frågan om ett
fel kan lamptändningen åtföljas av ett
meddelande.
Se tabellerna nedan för mer
information.
Informerar föraren när ett system aktiveras
(kontrollampor) eller när ett fel uppstår
(varningslampor).
När tändningen sätts på
Vissa varningslampor tänds i några sekunder
vid tändningstillslag, på instrumenttavlan.
Så fort motorn startar skall dessa lampor
slockna igen.
Slå upp och läs om den berörda
varningslampan innan du kör iväg, om den inte
slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt
en ljudsignal och ett meddelande visas.
Kontrollampan kan antingen lysa med fast sken
eller blinka.
Placeringen av de kontrollampor som
tänds i en instrumenttavla av typ 2
beror
på vilken grafik som valts.
1
Instrumentpanelen

26
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds på instrumenttavlan betyder det att motsvarande system har aktiverats.Kontrollampa IndikeringOrsak Åtgärder/observationer
Blinkers, vänster Blinkar med ljudsignal. Belysningsreglaget förs nedåt.
Blinkers, höger Blinkar med ljudsignal. Belysningsreglaget förs uppåt.
Positionsljus Fast sken. Belysningsreglaget står i läget
"Positionsljus".
Halvljus Fast sken. Belysningsreglaget står i läget
"Halvljus".
Helljus Fast sken. Du drar belysningsreglaget mot dig. Dra på nytt i reglaget för att återgå till halvljus.
Instrumentpanelen

27
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
HelljusassistansFast sken. Belysningsreglaget står i läget
"AUTO" och dras i riktning mot dig
när funktionen är aktiverad (i menyn
"Hjälpfunktioner").
Systemet står i halvljusläge eftersom
det är tillräckligt ljust ute och/eller
trafikförhållandena tillåter inte att
helljusen tänds. Kameran som är placerad på innerbackspegeln
styr tändningen av helljuset, beroende på
ljusförhållandena och trafiksituationen.
Dra på nytt i belysningsreglaget för att avaktivera
funktionen.
Mer information om denna funktion finns under
rubriken "Sikt".
Fast sken. Belysningsreglaget står i läget
"AUTO" och dras i riktning mot dig
när funktionen är aktiverad (i menyn
"Hjälpfunktioner ").
Systemet står i helljusläge
eftersom ljusförhållandena och
trafiksituationen medger detta.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Dimljus bak Fast sken. Dimljusen bak är tända. Vrid ringen på reglaget bakåt för att släcka dimljusen.
Dimstrålkastare
fram
Fast sken.
Dimstrålkastarna fram tänds med
hjälp av belysningsreglagets
vridreglage. Vrid ringen på belysningsreglaget bakåt två gånger för
att släcka dimstrålkastarna.
Ytterligare information om belysningsreglaget hittar du i motsvarande avsnitt.
1
Instrumentpanelen

28
C4-Picasso-II_sv_Chap01_controle-de-marche_ed01-2014
KontrollampaIndikeringOrsak Åtgärder/observationer
Elektrisk
parkeringsbroms Fast sken.
Den elektriska parkeringsbromsen är
åtdragen. Lossa den elektriska bromsen så att lampan släcks:
trampa på bromspedalen samtidigt som du kortvarigt
skjuter fram det elektriska parkeringsbromsreglaget.
Följ säkerhetsföreskrifterna.
Ytterligare information om den elektriska
parkeringsbromsen finns under motsvarande rubrik.
Glödning av
dieselmotor
Fast sken.
Startknappen "START/STOP" har
aktiverats (tändningsläge). Vänta tills lampan släcks innan du startar.
När den släcks startar motorn direkt, förutsatt
att bromspedalen hålls nedtrampad i bilar med
EGS/ETG -växellåda eller automatlåda eller att
kopplingspedalen hålls nedtrampad i bilar med
manuell växellåda.
Hur länge lampan lyser beror på väder förhållandena
(upp till ca trettio sekunder vid extrema förhållanden).
Om motorn inte startar ska du slå till tändningen igen
och på nytt vänta tills lampan slocknar. Sedan gör du
ett nytt startförsök.
Dödavinkeln -
varnare Fast sken.
Dödavinkeln-varnaren har aktiverats. Läs under motsvarande rubrik för mer information.
Park Assist Fast sken. Funktionen Park Assist har
aktiverats. Läs under motsvarande rubrik för mer information.
