CITROEN C4 SPACETOURER 2016 Eksploatavimo vadovas (in Lithuanian)

179
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

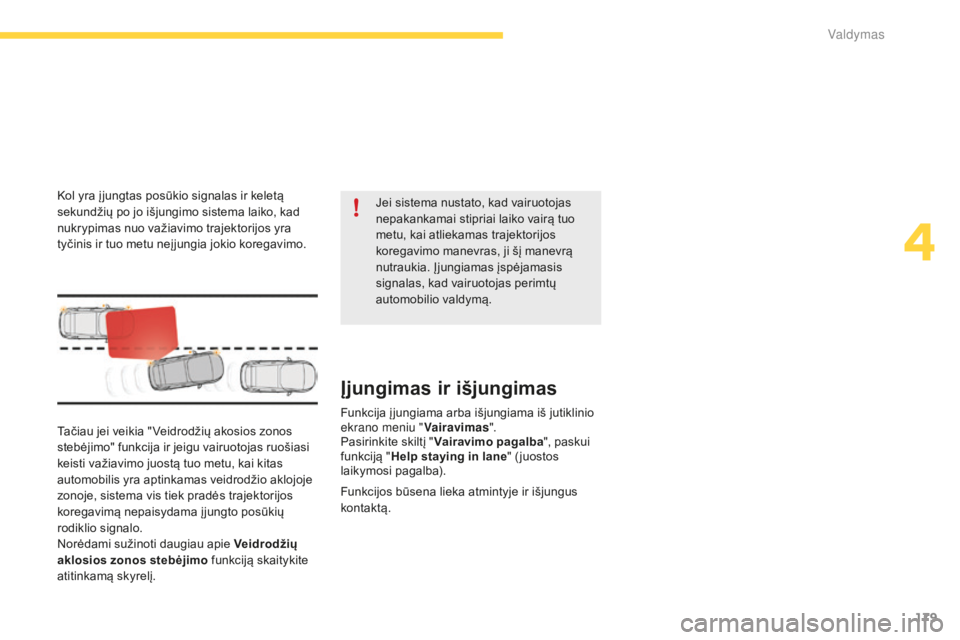

Tačiau jei veikia " Veidrodžių akosios zonos
stebėjimo" funkcija ir jeigu vairuotojas ruošiasi
keisti važiavimo juostą tuo metu, kai kitas
automobilis yra aptinkamas veidrodžio aklojoje
zonoje, sistema vis tiek pradės trajektorijos
koregavimą nepaisydama į jungto posūkių
rodiklio signalo.
Norėdami sužinoti daugiau apie Veidrodžių
aklosios zonos stebėjimo funkciją skaitykite
atitinkamą skyrelį. Jei sistema nustato, kad vairuotojas
nepakankamai stipriai laiko vairą tuo
metu, kai atliekamas trajektorijos
koregavimo manevras, ji šį manevrą
nutraukia. Įjungiamas įspėjamasis
signalas, kad vairuotojas perimtų
automobilio valdymą.
Įjungimas ir išjungimas
Funkcija į jungiama arba išjungiama iš jutiklinio
ekrano meniu "
Vairavimas".
Pasirinkite skiltį " Vairavimo pagalba ", paskui
funkciją " Help staying in lane" ( juostos
laikymosi pagalba).
Funkcijos būsena lieka atmintyje ir išjungus
kontaktą.
Kol yra į jungtas posūkio signalas ir keletą
sekundžių po jo išjungimo sistema laiko, kad
nukrypimas nuo važiavimo trajektorijos yra
tyčinis ir tuo metu neį jungia jokio koregavimo.
4
Valdymas

180
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

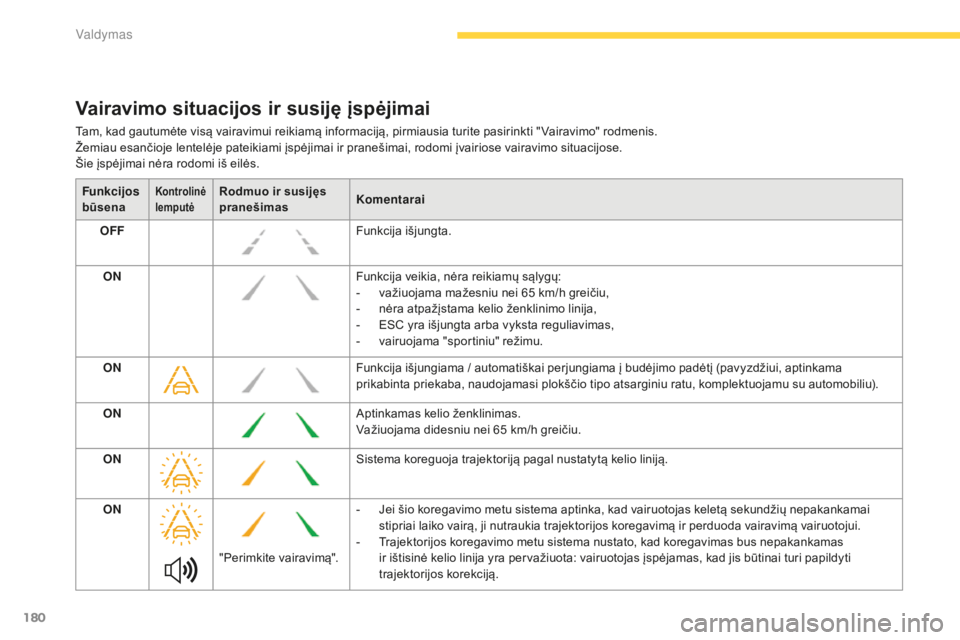

Vairavimo situacijos ir susiję įspėjimai
Tam, kad gautumėte visą vairavimui reikiamą informaciją, pirmiausia turite pasirinkti " Vairavimo" rodmenis.
Žemiau esančioje lentelėje pateikiami įspėjimai ir pranešimai, rodomi įvairiose vairavimo situacijose.
Šie įspėjimai nėra rodomi iš eilės.Funkcijos
būsena
Kontrolinė
lemputėRodmuo ir susijęs
pranešimas Komentarai
OFF Funkcija išjungta.
ON Funkcija veikia, nėra reikiamų sąlygų:
-

v
ažiuojama mažesniu nei 65 km/h greičiu,
-

n
ėra atpažįstama kelio ženklinimo linija,
-

ES
C yra išjungta arba vyksta reguliavimas,
-
v

airuojama "sportiniu" režimu.
ON Funkcija išjungiama / automatiškai perjungiama į budėjimo padėtį (pavyzdžiui, aptinkama
prikabinta priekaba, naudojamasi plokščio tipo atsarginiu ratu, komplektuojamu su automobiliu).
ON Aptinkamas kelio ženklinimas.
Važiuojama didesniu nei 65
km/h greičiu.
ON Sistema koreguoja trajektoriją pagal nustatytą kelio liniją.
ON "Perimkite vairavimą". -

J
ei šio koregavimo metu sistema aptinka, kad vairuotojas keletą sekundžių nepakankamai
stipriai laiko vairą, ji nutraukia trajektorijos koregavimą ir perduoda vairavimą vairuotojui.
-

T
rajektorijos koregavimo metu sistema nustato, kad koregavimas bus nepakankamas
ir ištisinė kelio linija yra pervažiuota: vairuotojas įspėjamas, kad jis būtinai turi papildyti
trajektorijos korekciją.
Valdymas

181
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

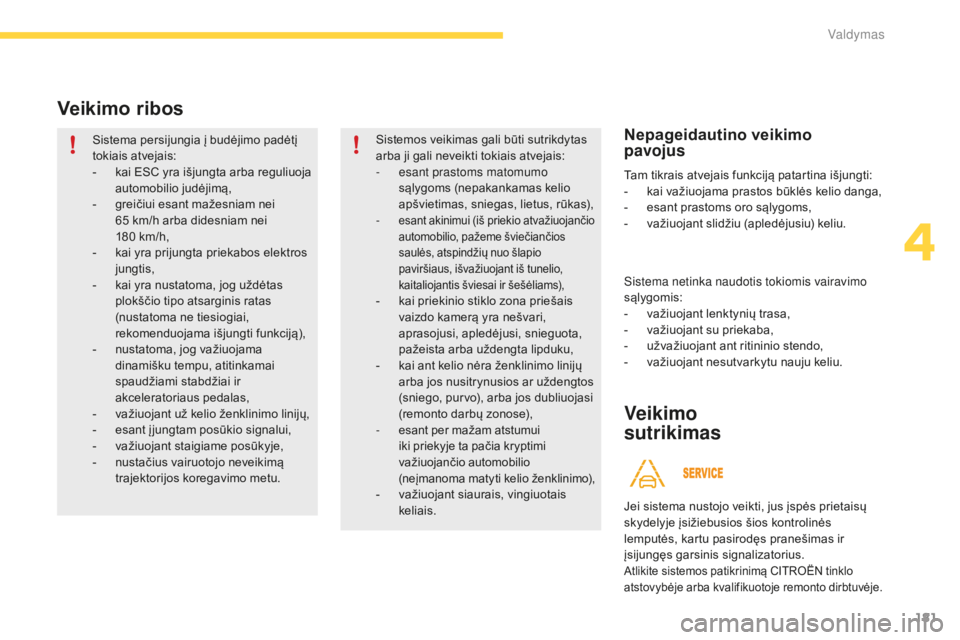

Veikimo ribos
Sistema persijungia į budėjimo padėtį
tokiais atvejais:
-
k
ai ESC yra išjungta arba reguliuoja
automobilio judėjimą,
-

g
reičiui esant mažesniam nei
65
km/h arba didesniam nei
180
km/h,
-

k
ai yra prijungta priekabos elektros
jungtis,
-

k
ai yra nustatoma, jog uždėtas
plokščio tipo atsarginis ratas
(nustatoma ne tiesiogiai,
rekomenduojama išjungti funkciją),
-

n
ustatoma, jog važiuojama
dinamišku tempu, atitinkamai
spaudžiami stabdžiai ir
akceleratoriaus pedalas,
-

v
ažiuojant už kelio ženklinimo linijų,
-

e
sant į jungtam posūkio signalui,
-

v
ažiuojant staigiame posūkyje,
-

n
ustačius vairuotojo neveikimą
trajektorijos koregavimo metu. Sistemos veikimas gali būti sutrikdytas
arba ji gali neveikti tokiais atvejais:
-

e
sant prastoms matomumo
sąlygoms (nepakankamas kelio
apšvietimas, sniegas, lietus, rūkas),
-

esant akinimui (iš priekio atvažiuojančio
automobilio, pažeme šviečiančios
saulės, atspindžių nuo šlapio
paviršiaus, išvažiuojant iš tunelio,
kaitaliojantis šviesai ir šešėliams),
- kai priekinio stiklo zona priešais vaizdo kamerą yra nešvari,
aprasojusi, apledėjusi, snieguota,
pažeista arba uždengta lipduku,
-

k
ai ant kelio nėra ženklinimo linijų
arba jos nusitrynusios ar uždengtos
(sniego, purvo), arba jos dubliuojasi
(remonto darbų zonose),
-

esant per mažam atstumui
iki priekyje ta pačia kryptimi
važiuojančio automobilio
(neįmanoma matyti kelio ženklinimo),
- važiuojant siaurais, vingiuotais keliais.
Nepageidautino veikimo
pavojus
Tam tikrais atvejais funkciją patartina išjungti:
-
k ai važiuojama prastos būklės kelio danga,
-

e
sant prastoms oro sąlygoms,
-
v

ažiuojant slidžiu (apledėjusiu) keliu.
Sistema netinka naudotis tokiomis vairavimo
sąlygomis:
-

v
ažiuojant lenktynių trasa,
-

v
ažiuojant su priekaba,
-

u
žvažiuojant ant ritininio stendo,
-

v
ažiuojant nesutvarkytu nauju keliu.
Jei sistema nustojo veikti, jus įspės prietaisų
skydelyje įsižiebusios šios kontrolinės
lemputės, kartu pasirodęs pranešimas ir
įsijungęs garsinis signalizatorius.
Atlikite sistemos patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Veikimo
sutrikimas
4
Valdymas

182
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

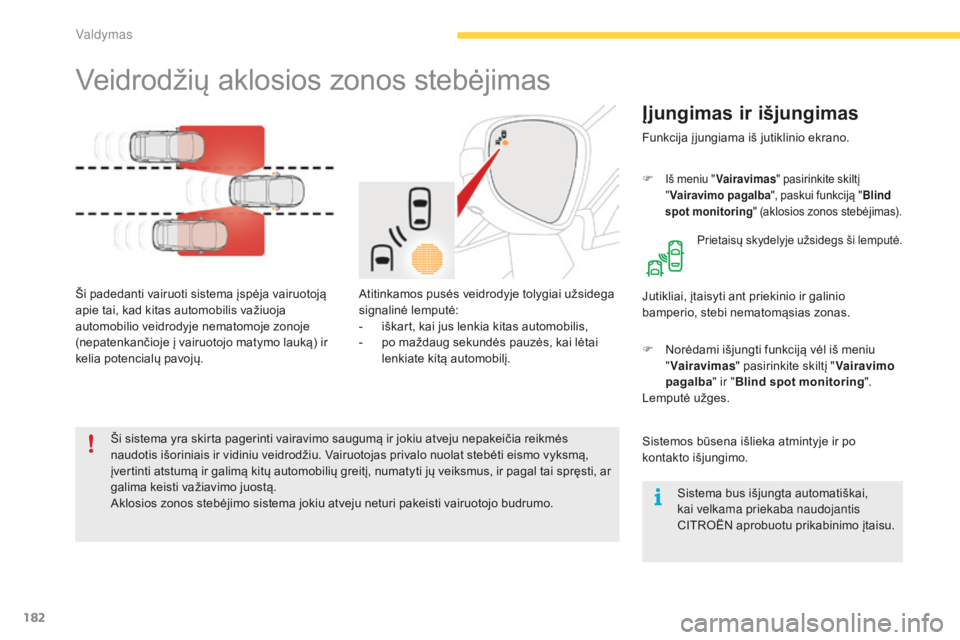

Veidrodžių aklosios zonos stebėjimas
Įjungimas ir išjungimas
Atitinkamos pusės veidrodyje tolygiai užsidega
signalinė lemputė:
-
i
škart, kai jus lenkia kitas automobilis,
-

p
o maždaug sekundės pauzės, kai lėtai
lenkiate kitą automobilį.
Ši padedanti vairuoti sistema įspėja vairuotoją
apie tai, kad kitas automobilis važiuoja
automobilio veidrodyje nematomoje zonoje
(nepatenkančioje į vairuotojo matymo lauką) ir
kelia potencialų pavojų.
Jutikliai, įtaisyti ant priekinio ir galinio
bamperio, stebi nematomąsias zonas.
Ši sistema yra skirta pagerinti vairavimo saugumą ir jokiu atveju nepakeičia reikmės
naudotis išoriniais ir vidiniu veidrodžiu. Vairuotojas privalo nuolat stebėti eismo vyksmą,
įvertinti atstumą ir galimą kitų automobilių greitį, numatyti jų veiksmus, ir pagal tai spręsti, ar
galima keisti važiavimo juostą.
Aklosios zonos stebėjimo sistema jokiu atveju neturi pakeisti vairuotojo budrumo. Funkcija į jungiama iš jutiklinio ekrano.
F

Iš meniu "
Vairavimas " pasirinkite skiltį
" Vairavimo pagalba ", paskui funkciją "Blind
spot monitoring " (aklosios zonos stebėjimas).
Prietaisų skydelyje užsidegs ši lemputė.
Sistemos būsena išlieka atmintyje ir po
kontakto išjungimo. F
N
orėdami išjungti funkciją vėl iš meniu
" Vairavimas " pasirinkite skiltį " Vairavimo
pagalba " ir "Blind spot monitoring ".
Lemputė užges.
Sistema bus išjungta automatiškai,
kai velkama priekaba naudojantis
CITROËN aprobuotu prikabinimo įtaisu.
Valdymas

183
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

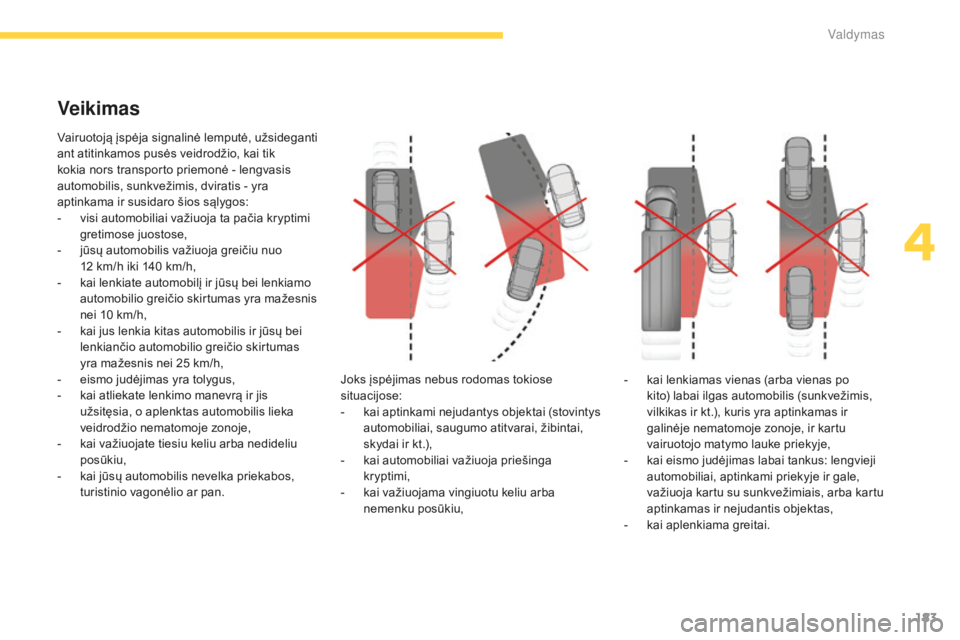

Vairuotoją įspėja signalinė lemputė, užsideganti
ant atitinkamos pusės veidrodžio, kai tik
kokia nors transporto priemonė - lengvasis
automobilis, sunkvežimis, dviratis - yra
aptinkama ir susidaro šios sąlygos:
-
v
isi automobiliai važiuoja ta pačia kryptimi
gretimose juostose,
-

j
ūsų automobilis važiuoja greičiu nuo
12
km/h iki 140 km/h,
-

k
ai lenkiate automobilį ir jūsų bei lenkiamo
automobilio greičio skirtumas yra mažesnis
nei 10
km/h,
-

k
ai jus lenkia kitas automobilis ir jūsų bei
lenkiančio automobilio greičio skirtumas
yra mažesnis nei 25
km/h,
-

e
ismo judėjimas yra tolygus,
-

k
ai atliekate lenkimo manevrą ir jis
užsitęsia, o aplenktas automobilis lieka
veidrodžio nematomoje zonoje,
-

k
ai važiuojate tiesiu keliu arba nedideliu
posūkiu,
-

k
ai jūsų automobilis nevelka priekabos,
turistinio vagonėlio ar pan. Joks įspėjimas nebus rodomas tokiose
situacijose:
-

k
ai aptinkami nejudantys objektai (stovintys
automobiliai, saugumo atitvarai, žibintai,
skydai ir kt.),
-

k
ai automobiliai važiuoja priešinga
kryptimi,
-

k
ai važiuojama vingiuotu keliu arba
nemenku posūkiu,
Veikimas
- kai lenkiamas vienas (arba vienas po kito) labai ilgas automobilis (sunkvežimis,
vilkikas ir kt.), kuris yra aptinkamas ir
galinėje nematomoje zonoje, ir kartu
vairuotojo matymo lauke priekyje,
-

k
ai eismo judėjimas labai tankus: lengvieji
automobiliai, aptinkami priekyje ir gale,
važiuoja kartu su sunkvežimiais, arba kartu
aptinkamas ir nejudantis objektas,
-

k
ai aplenkiama greitai.
4
Valdymas

184
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

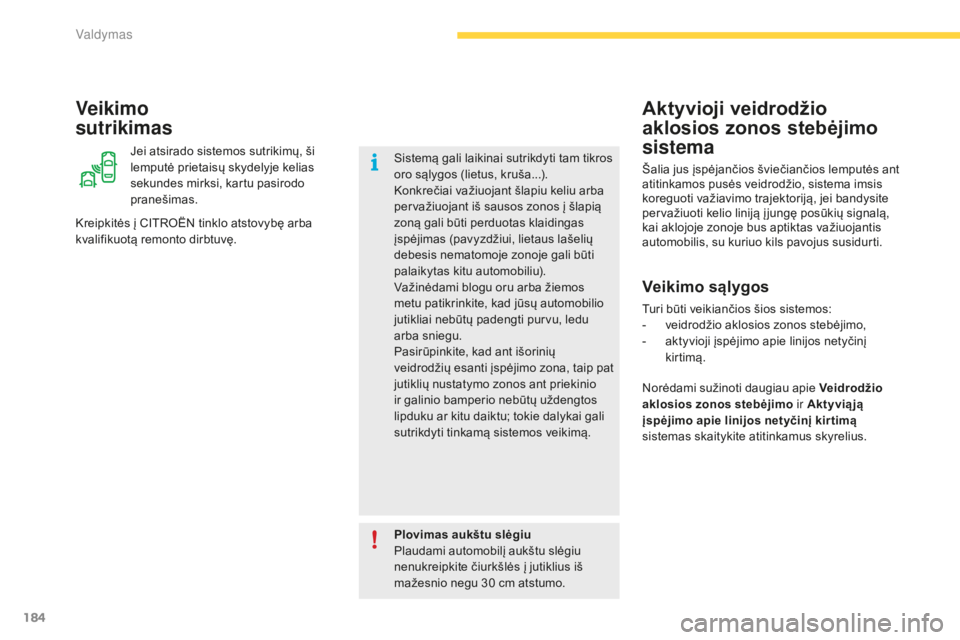

Jei atsirado sistemos sutrikimų, ši
lemputė prietaisų skydelyje kelias
sekundes mirksi, kartu pasirodo
pranešimas.
Veikimo
sutrikimas
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.Sistemą gali laikinai sutrikdyti tam tikros
oro sąlygos (lietus, kruša...).
Konkrečiai važiuojant šlapiu keliu arba
pervažiuojant iš sausos zonos į šlapią
zoną gali būti perduotas klaidingas
įspėjimas (pavyzdžiui, lietaus lašelių
debesis nematomoje zonoje gali būti
palaikytas kitu automobiliu).
Važinėdami blogu oru arba žiemos
metu patikrinkite, kad jūsų automobilio
jutikliai nebūtų padengti purvu, ledu
arba sniegu.
Pasirūpinkite, kad ant išorinių
veidrodžių esanti įspėjimo zona, taip pat
jutiklių nustatymo zonos ant priekinio
ir galinio bamperio nebūtų uždengtos
lipduku ar kitu daiktu; tokie dalykai gali
sutrikdyti tinkamą sistemos veikimą.
Plovimas aukštu slėgiu
Plaudami automobilį aukštu slėgiu
nenukreipkite čiurkšlės į jutiklius iš
mažesnio negu 30
cm atstumo.Šalia jus įspėjančios šviečiančios lemputės ant
atitinkamos pusės veidrodžio, sistema imsis
koreguoti važiavimo trajektoriją, jei bandysite
pervažiuoti kelio liniją į jungę posūkių signalą,
kai aklojoje zonoje bus aptiktas važiuojantis
automobilis, su kuriuo kils pavojus susidurti.
Veikimo sąlygos
Turi būti veikiančios šios sistemos:
-
v eidrodžio aklosios zonos stebėjimo,
-

a
ktyvioji įspėjimo apie linijos netyčinį
kirtimą.
Aktyvioji veidrodžio
aklosios zonos stebėjimo
sistema
Norėdami sužinoti daugiau apie Veidrodžio
aklosios zonos stebėjimo ir Aktyviąją
įspėjimo apie linijos netyčinį kir timą
sistemas skaitykite atitinkamus skyrelius.
Valdymas

185
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

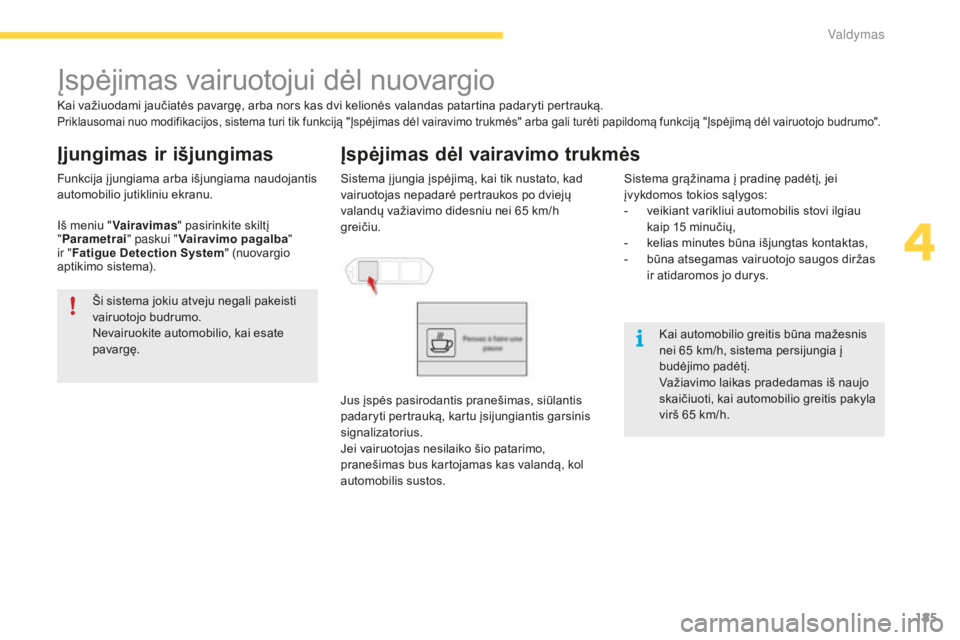

Įspėjimas vairuotojui dėl nuovargio
Kai važiuodami jaučiatės pavargę, arba nors kas dvi kelionės valandas patartina padaryti pertrauką.Priklausomai nuo modifikacijos, sistema turi tik funkciją "Įspėjimas dėl vairavimo trukmės" arba gali turėti papildomą funkciją "Įspėjimą dėl vairuotojo budrumo".
Įspėjimas dėl vairavimo trukmės
Sistema į jungia įspėjimą, kai tik nustato, kad
vairuotojas nepadarė pertraukos po dviejų
valandų važiavimo didesniu nei 65 km/h
greičiu.
Jus įspės pasirodantis pranešimas, siūlantis
padaryti pertrauką, kartu įsijungiantis garsinis
signalizatorius.
Jei vairuotojas nesilaiko šio patarimo,
pranešimas bus kartojamas kas valandą, kol
automobilis sustos.
Ši sistema jokiu atveju negali pakeisti
vairuotojo budrumo.
Nevairuokite automobilio, kai esate
pavargę.
Kai automobilio greitis būna mažesnis
nei 65
km/h, sistema persijungia į
budėjimo padėtį.
Važiavimo laikas pradedamas iš naujo
skaičiuoti, kai automobilio greitis pakyla
virš 65
km/h.
Sistema grąžinama į pradinę padėtį, jei
įvykdomos tokios sąlygos:
-

v
eikiant varikliui automobilis stovi ilgiau
kaip 15
minučių,
-

k
elias minutes būna išjungtas kontaktas,
-

b
ūna atsegamas vairuotojo saugos diržas
ir atidaromos jo durys.
Funkcija į jungiama arba išjungiama naudojantis
automobilio jutikliniu ekranu.
Įjungimas ir išjungimas
Iš meniu "
Vairavimas " pasirinkite skiltį
" Parametrai " paskui "Vairavimo pagalba "
ir " Fatigue Detection System " (nuovargio
aptikimo sistema).
4
Valdymas

186
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

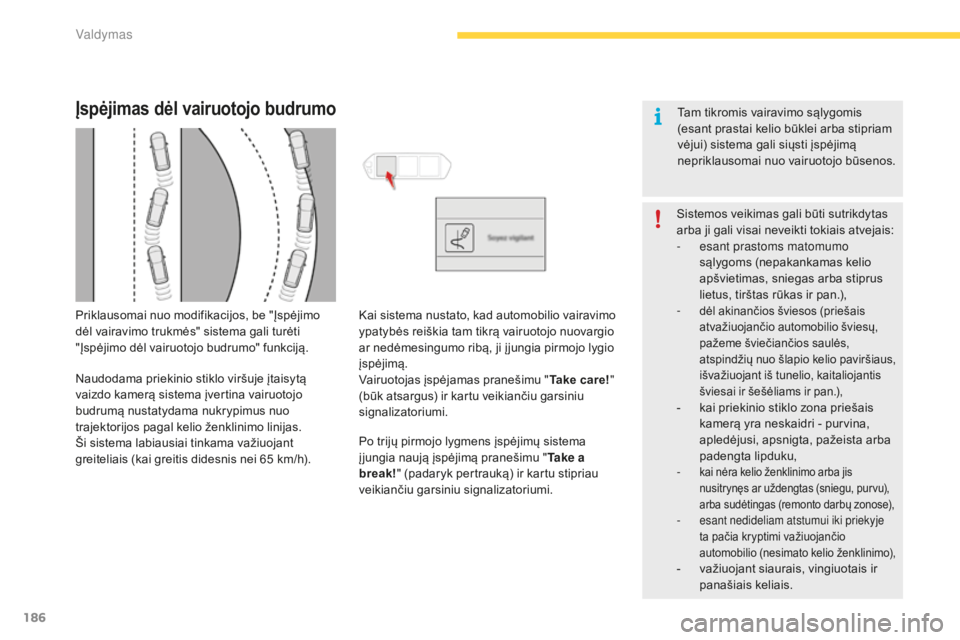

Įspėjimas dėl vairuotojo budrumo
Priklausomai nuo modifikacijos, be "Įspėjimo
dėl vairavimo trukmės" sistema gali turėti
"Įspėjimo dėl vairuotojo budrumo" funkciją.
Naudodama priekinio stiklo viršuje įtaisytą
vaizdo kamerą sistema įvertina vairuotojo
budrumą nustatydama nukrypimus nuo
trajektorijos pagal kelio ženklinimo linijas.
Ši sistema labiausiai tinkama važiuojant
greiteliais (kai greitis didesnis nei 65 km/h).Kai sistema nustato, kad automobilio vairavimo
ypatybės reiškia tam tikrą vairuotojo nuovargio
ar nedėmesingumo ribą, ji į jungia pirmojo lygio
įspėjimą.
Vairuotojas įspėjamas pranešimu "
Take care!"
(būk atsargus) ir kartu veikiančiu garsiniu
signalizatoriumi.
Po trijų pirmojo lygmens įspėjimų sistema
į jungia naują įspėjimą pranešimu " Take a
break! " (padaryk pertrauką) ir kartu stipriau
veikiančiu garsiniu signalizatoriumi. Tam tikromis vairavimo sąlygomis
(esant prastai kelio būklei arba stipriam
vėjui) sistema gali siųsti įspėjimą
nepriklausomai nuo vairuotojo būsenos.
Sistemos veikimas gali būti sutrikdytas
arba ji gali visai neveikti tokiais atvejais:
-
e
sant prastoms matomumo
sąlygoms (nepakankamas kelio
apšvietimas, sniegas arba stiprus
lietus, tirštas rūkas ir pan.),
- dėl akinančios šviesos (priešais
atvažiuojančio automobilio šviesų,
pažeme šviečiančios saulės,
atspindžių nuo šlapio kelio paviršiaus,
išvažiuojant iš tunelio, kaitaliojantis
šviesai ir šešėliams ir pan.),
- kai priekinio stiklo zona priešais
kamerą yra neskaidri - purvina,
apledėjusi, apsnigta, pažeista arba
padengta lipduku,
-

kai nėra kelio ženklinimo arba jis
nusitrynęs ar uždengtas (sniegu, purvu),
arba sudėtingas (remonto darbų zonose),
- esant nedideliam atstumui iki priekyje
ta pačia kryptimi važiuojančio
automobilio (nesimato kelio ženklinimo),
- važiuojant siaurais, vingiuotais ir panašiais keliais.
Valdymas

187
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

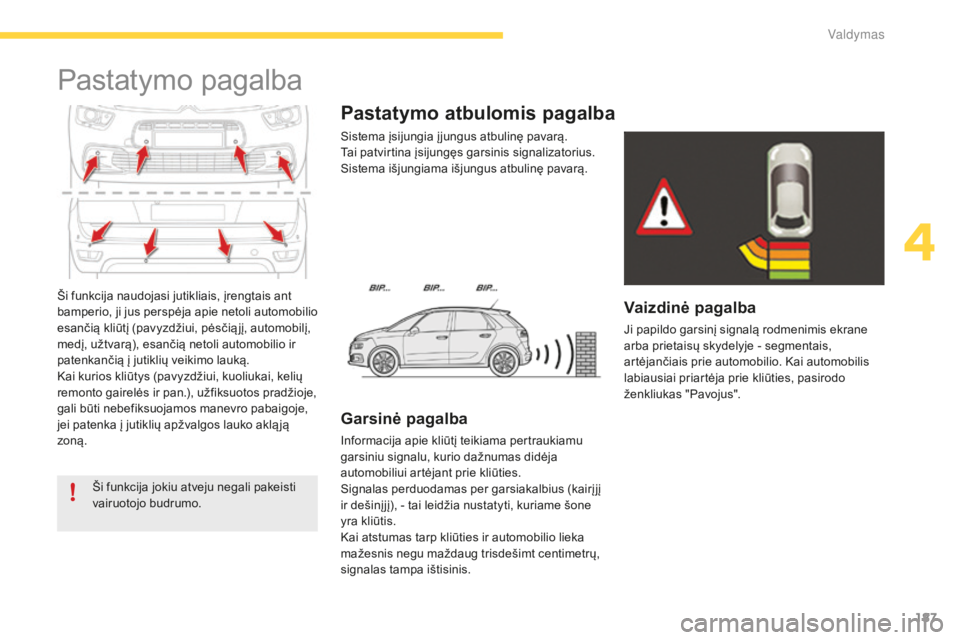

Ši funkcija naudojasi jutikliais, įrengtais ant
bamperio, ji jus perspėja apie netoli automobilio
esančią kliūtį (pavyzdžiui, pėsčią jį, automobilį,
medį, užtvarą), esančią netoli automobilio ir
patenkančią į jutiklių veikimo lauką.
Kai kurios kliūtys (pavyzdžiui, kuoliukai, kelių
remonto gairelės ir pan.), užfiksuotos pradžioje,
gali būti nebefiksuojamos manevro pabaigoje,
jei patenka į jutiklių apžvalgos lauko aklą ją
zoną.
Pastatymo pagalba
Ši funkcija jokiu atveju negali pakeisti
vairuotojo budrumo.Sistema įsijungia į jungus atbulinę pavarą.
Tai patvirtina įsijungęs garsinis signalizatorius.
Sistema išjungiama išjungus atbulinę pavarą.
Garsinė pagalba
Informacija apie kliūtį teikiama pertraukiamu
garsiniu signalu, kurio dažnumas didėja
automobiliui artėjant prie kliūties.
Signalas perduodamas per garsiakalbius (kairį jį
ir dešinį jį), - tai leidžia nustatyti, kuriame šone
yra kliūtis.
Kai atstumas tarp kliūties ir automobilio lieka
mažesnis negu maždaug trisdešimt centimetrų,
signalas tampa ištisinis.
Pastatymo atbulomis pagalba
Vaizdinė pagalba
Ji papildo garsinį signalą rodmenimis ekrane
arba prietaisų skydelyje - segmentais,
artėjančiais prie automobilio. Kai automobilis
labiausiai priartėja prie kliūties, pasirodo
ženkliukas "Pavojus".
4
Valdymas

188
C4-Picasso-II_lt_Chap04_conduite_ed01-2016
Pastatymo priekiu pagalba
Per priekinius ir galinius garsiakalbius
skleidžiamas garsas leidžia nustatyti, kur
yra kliūtis - priešais automobilį ar už jo.Funkcija yra automatiškai išjungiama,
kai prie automobilio prikabinama
priekaba arba ant prikabinimo įtaiso
uždedamas dviračių dėklas ( jei
automobilis turi pagal gamintojo
instrukcijas įtaisytą prikabinimo įtaisą).Važinėdami blogu oru arba žiemos
metu patikrinkite, kad jutikliai nebūtų
padengti purvu, ledu arba sniegu.
Įjungus atbulinę pavarą garsinis
signalas (ilgas pyptelėjimas) jus
perspės, jeigu jutikliai gali būti
nešvarūs.
Kai kurie garso šaltiniai (motociklas,
sunkvežimis, per foratorius ir kt.) gali
sukelti garsinės pastatymo pagalbos
signalo įsijungimą.
Šalia pastatymo atbulomis pagalbos priekinė
pastatymo pagalba įsijungia, kai kliūtis yra
aptinkama priešais automobilį ir kai automobilio
greitis yra mažesnis negu 10
km/h.
Pastatymo priekiu pagalba išsijungia, jei
automobilis važiuodamas į priekį sustoja ilgiau
kaip trims sekundėms, jei priešais jį nebelieka
kliūties arba kai automobilis pradeda važiuoti
didesniu kaip 10 km/h greičiu. Pastatymo pagalbos išjungimo parametrai
keičiami iš jutiklinio ekrano.
F
I
š meniu "
Vairavimas " pasirinkite skiltį
" Vairavimo pagalba ", paskui funkciją
" Parking sensors " (pastatymo pagalba).
Veikimo
sutrikimai
Jei atsiranda sistemos veikimo
sutrikimų, į jungus atbulinę pavarą
kelias sekundes mirksi ši lemputė,
paskui ima degti tolygiai, kartu
užsidega priežiūros lemputė.
Prietaisų skydelyje užsidega ši lemputė.Pasirinkus iš naujo funkcija vėl
įjungiama.
Plovimas aukštu slėgiu
Jei plaunate automobilį aukšto slėgio
plautuvu, nenukreipkite čiurkšlės į
jutiklius iš mažesnio negu 30 cm atstumo.
Pastatymo pagalba yra išjungiama tuo
metu, kai funkcija "Park Assist" matuoja
pastatymo vietą.
Norėdami sužinoti daugiau apie funkciją
"Park Assist " skaitykite atitinkamą
skyrelį.
Pastatymo priekiu ir
atbulomis pagalbos
išjungimas ir įjungimas
Pasirodo pranešimas ir įsijungia garsinis
signalizatorius.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Valdymas
