CITROEN C4 SPACETOURER 2016 Eksploatavimo vadovas (in Lithuanian)

189
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

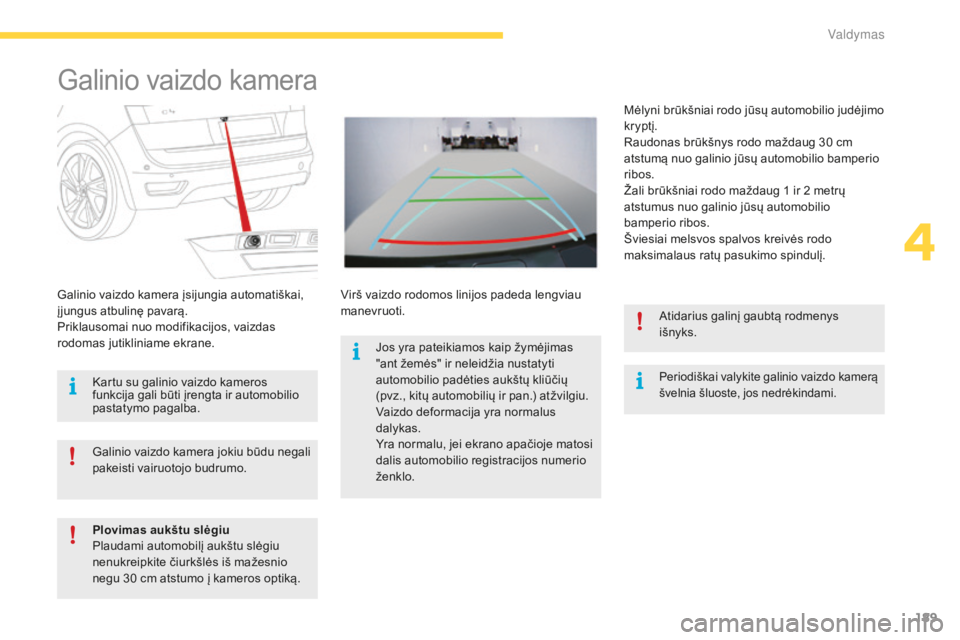

Galinio vaizdo kamera
Periodiškai valykite galinio vaizdo kamerą
švelnia šluoste, jos nedrėkindami.
Galinio vaizdo kamera įsijungia automatiškai,
įjungus atbulinę pavarą.
Priklausomai nuo modifikacijos, vaizdas
rodomas jutikliniame ekrane.Virš vaizdo rodomos linijos padeda lengviau
manevruoti.Mėlyni brūkšniai rodo jūsų automobilio judėjimo
kryptį.
Raudonas brūkšnys rodo maždaug 30
cm
atstumą nuo galinio jūsų automobilio bamperio
ribos.
Žali brūkšniai rodo maždaug 1 ir 2 metrų
atstumus nuo galinio jūsų automobilio
bamperio ribos.
Šviesiai melsvos spalvos kreivės rodo
maksimalaus ratų pasukimo spindulį.
Galinio vaizdo kamera jokiu būdu negali
pakeisti vairuotojo budrumo. Atidarius galinį gaubtą rodmenys
išnyks.
Kartu su galinio vaizdo kameros
funkcija gali būti įrengta ir automobilio
pastatymo pagalba.
Plovimas aukštu slėgiu
Plaudami automobilį aukštu slėgiu
nenukreipkite čiurkšlės iš mažesnio
negu 30
cm atstumo į kameros optiką. Jos yra pateikiamos kaip žymėjimas
"ant žemės" ir neleidžia nustatyti
automobilio padėties aukštų kliūčių
(pvz., kitų automobilių ir pan.) atžvilgiu.
Vaizdo deformacija yra normalus
dalykas.
Yra normalu, jei ekrano apačioje matosi
dalis automobilio registracijos numerio
ženklo.
4
Valdymas

190
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

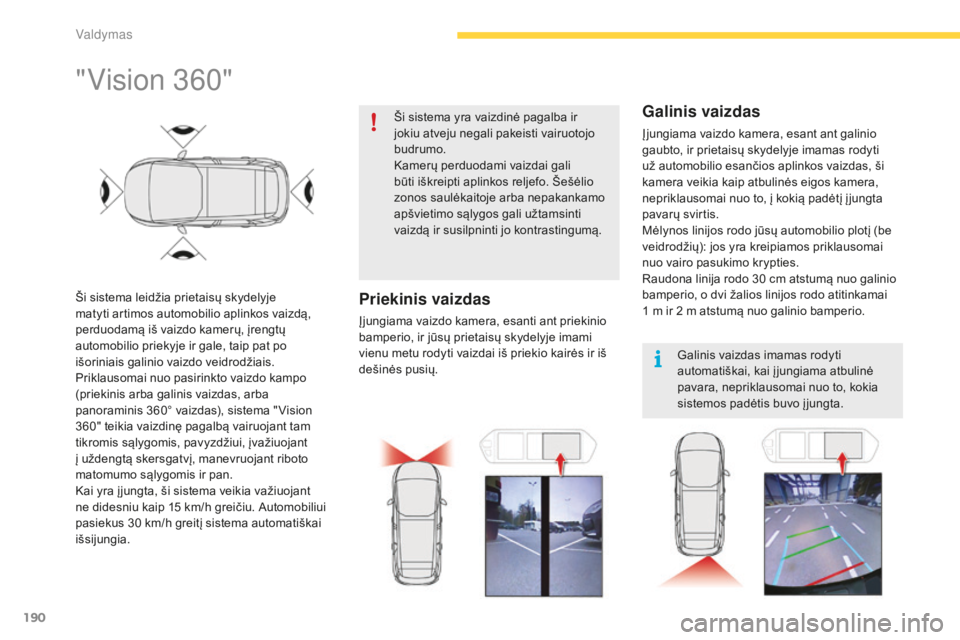

"Vision 360"
Ši sistema leidžia prietaisų skydelyje
matyti artimos automobilio aplinkos vaizdą,
perduodamą iš vaizdo kamerų, įrengtų
automobilio priekyje ir gale, taip pat po
išoriniais galinio vaizdo veidrodžiais.
Priklausomai nuo pasirinkto vaizdo kampo
(priekinis arba galinis vaizdas, arba
panoraminis 360° vaizdas), sistema " Vision
360" teikia vaizdinę pagalbą vairuojant tam
tikromis sąlygomis, pavyzdžiui, įvažiuojant
į uždengtą skersgatvį, manevruojant riboto
matomumo sąlygomis ir pan.
Kai yra į jungta, ši sistema veikia važiuojant
ne didesniu kaip 15 km/h greičiu. Automobiliui
pasiekus 30
km/h greitį sistema automatiškai
išsijungia. Ši sistema yra vaizdinė pagalba ir
jokiu atveju negali pakeisti vairuotojo
budrumo.
Kamerų perduodami vaizdai gali
būti iškreipti aplinkos reljefo. Šešėlio
zonos saulėkaitoje arba nepakankamo
apšvietimo sąlygos gali užtamsinti
vaizdą ir susilpninti jo kontrastingumą.Priekinis vaizdas
Įjungiama vaizdo kamera, esanti ant priekinio
bamperio, ir jūsų prietaisų skydelyje imami
vienu metu rodyti vaizdai iš priekio kairės ir iš
dešinės pusių.
Galinis vaizdas
Įjungiama vaizdo kamera, esant ant galinio
gaubto, ir prietaisų skydelyje imamas rodyti
už automobilio esančios aplinkos vaizdas, ši
kamera veikia kaip atbulinės eigos kamera,
nepriklausomai nuo to, į kokią padėtį į jungta
pavarų svirtis.
Mėlynos linijos rodo jūsų automobilio plotį (be
veidrodžių): jos yra kreipiamos priklausomai
nuo vairo pasukimo krypties.
Raudona linija rodo 30
cm atstumą nuo galinio
bamperio, o dvi žalios linijos rodo atitinkamai
1
m ir 2 m atstumą nuo galinio bamperio.
Galinis vaizdas imamas rodyti
automatiškai, kai į jungiama atbulinė
pavara, nepriklausomai nuo to, kokia
sistemos padėtis buvo į jungta.
Valdymas

191
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

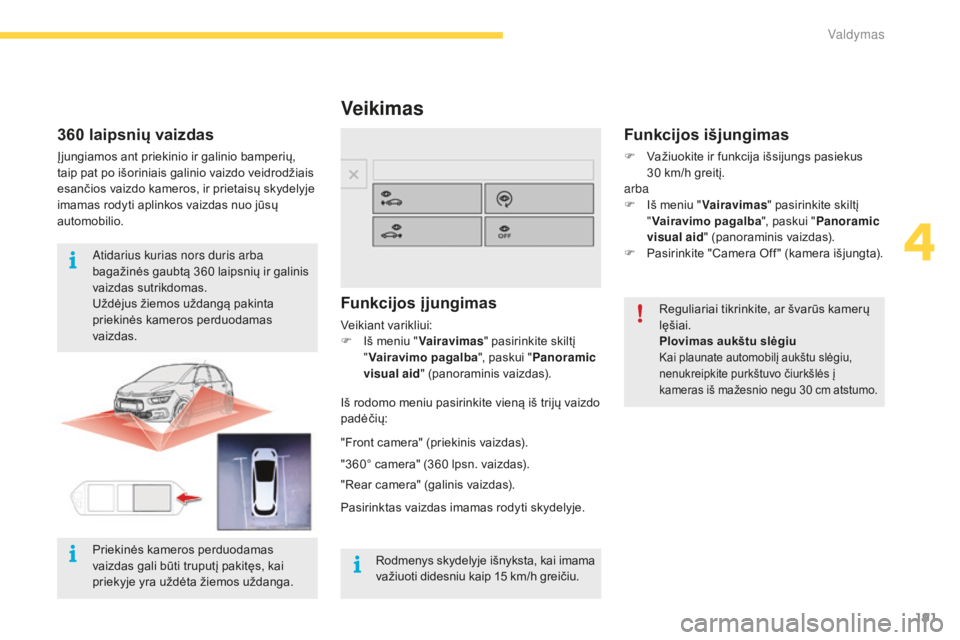

Veikimas
Funkcijos įjungimas
Veikiant varikliui:
F I š meniu " Vairavimas " pasirinkite skiltį
" Vairavimo pagalba ", paskui "Panoramic
visual aid " (panoraminis vaizdas).
Iš rodomo meniu pasirinkite vieną iš trijų vaizdo
padėčių:
Funkcijos išjungimas
F Važiuokite ir funkcija išsijungs pasiekus 30 km/h greitį.
arba
F

I
š meniu " Vairavimas " pasirinkite skiltį
" Vairavimo pagalba ", paskui "Panoramic
visual aid " (panoraminis vaizdas).
F

P
asirinkite "Camera Off " (kamera išjungta).Reguliariai tikrinkite, ar švarūs kamerų
lęšiai.
Plovimas aukštu slėgiu
Kai plaunate automobilį aukštu slėgiu,
nenukreipkite purkštuvo čiurkšlės į
kameras iš mažesnio negu 30 cm atstumo.
"Front camera" (priekinis vaizdas).
"360° camera" (360 lpsn. vaizdas).
"Rear camera" (galinis vaizdas).
Pasirinktas vaizdas imamas rodyti skydelyje.
360 laipsnių vaizdas
Įjungiamos ant priekinio ir galinio bamperių,
taip pat po išoriniais galinio vaizdo veidrodžiais
esančios vaizdo kameros, ir prietaisų skydelyje
imamas rodyti aplinkos vaizdas nuo jūsų
automobilio.
Atidarius kurias nors duris arba
bagažinės gaubtą 360
laipsnių ir galinis
vaizdas sutrikdomas.
Uždėjus žiemos uždangą pakinta
priekinės kameros perduodamas
vaizdas.
Rodmenys skydelyje išnyksta, kai imama
važiuoti didesniu kaip 15
km/h greičiu.
Priekinės kameros perduodamas
vaizdas gali būti truputį pakitęs, kai
priekyje yra uždėta žiemos uždanga.
4
Valdymas

192
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

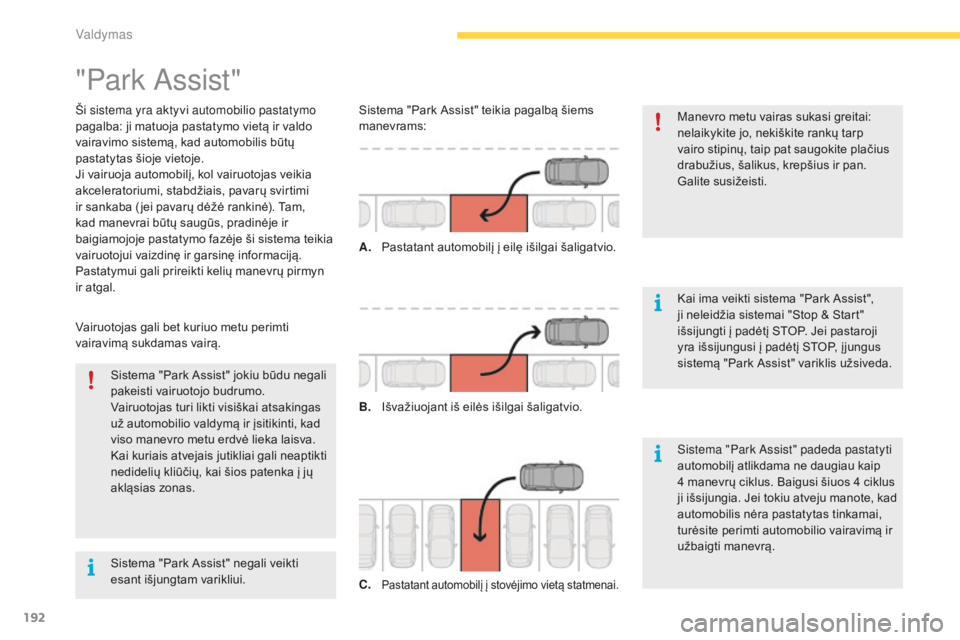

"Park Assist"
Ši sistema yra aktyvi automobilio pastatymo
pagalba: ji matuoja pastatymo vietą ir valdo
vairavimo sistemą, kad automobilis būtų
pastatytas šioje vietoje.
Ji vairuoja automobilį, kol vairuotojas veikia
akceleratoriumi, stabdžiais, pavarų svirtimi
ir sankaba ( jei pavarų dėžė rankinė). Tam,
kad manevrai būtų saugūs, pradinėje ir
baigiamojoje pastatymo fazėje ši sistema teikia
vairuotojui vaizdinę ir garsinę informaciją.
Pastatymui gali prireikti kelių manevrų pirmyn
ir atgal.Manevro metu vairas sukasi greitai:
nelaikykite jo, nekiškite rankų tarp
vairo stipinų, taip pat saugokite plačius
drabužius, šalikus, krepšius ir pan.
Galite susižeisti.
Kai ima veikti sistema "Park Assist",
ji neleidžia sistemai "Stop & Start"
išsijungti į padėtį STOP. Jei pastaroji
yra išsijungusi į padėtį STOP, į jungus
sistemą "Park Assist" variklis užsiveda.
Sistema "Park Assist" jokiu būdu negali
pakeisti vairuotojo budrumo.
Vairuotojas turi likti visiškai atsakingas
už automobilio valdymą ir įsitikinti, kad
viso manevro metu erdvė lieka laisva.
Kai kuriais atvejais jutikliai gali neaptikti
nedidelių kliūčių, kai šios patenka į jų
akląsias zonas.
Vairuotojas gali bet kuriuo metu perimti
vairavimą sukdamas vairą. Sistema "Park Assist" teikia pagalbą šiems
manevrams:
A.
P

astatant automobilį į eilę išilgai šaligatvio.
B.
I

švažiuojant iš eilės išilgai šaligatvio.
C.
Pastatant automobilį į stovėjimo vietą statmenai.
Sistema "Park Assist" padeda pastatyti
automobilį atlikdama ne daugiau kaip
4 manevrų ciklus. Baigusi šiuos 4 ciklus
ji išsijungia. Jei tokiu atveju manote, kad
automobilis nėra pastatytas tinkamai,
turėsite perimti automobilio vairavimą ir
užbaigti manevrą.
Sistema "Park Assist" negali veikti
esant išjungtam varikliui.
Valdymas

193
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

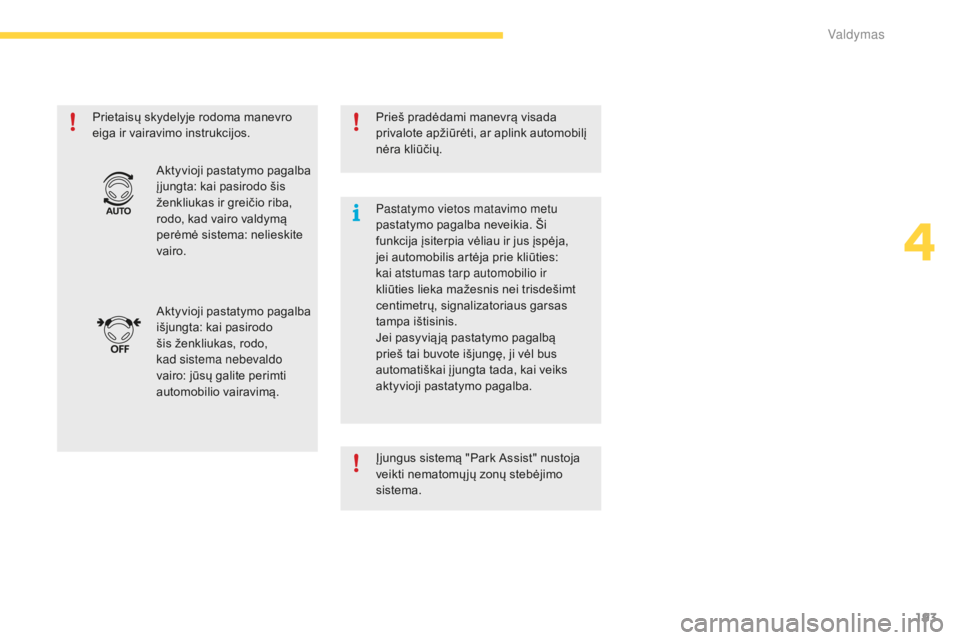

Prietaisų skydelyje rodoma manevro
eiga ir vairavimo instrukcijos.Prieš pradėdami manevrą visada
privalote apžiūrėti, ar aplink automobilį
nėra kliūčių.
Aktyvioji pastatymo pagalba
išjungta: kai pasirodo
šis ženkliukas, rodo,
kad sistema nebevaldo
vairo: jūsų galite perimti
automobilio vairavimą. Aktyvioji pastatymo pagalba
į jungta: kai pasirodo šis
ženkliukas ir greičio riba,
rodo, kad vairo valdymą
perėmė sistema: nelieskite
vairo. Pastatymo vietos matavimo metu
pastatymo pagalba neveikia. Ši
funkcija įsiterpia vėliau ir jus įspėja,
jei automobilis artėja prie kliūties:
kai atstumas tarp automobilio ir
kliūties lieka mažesnis nei trisdešimt
centimetrų, signalizatoriaus garsas
tampa ištisinis.
Jei pasyvią ją pastatymo pagalbą
prieš tai buvote išjungę, ji vėl bus
automatiškai į jungta tada, kai veiks
aktyvioji pastatymo pagalba.
Įjungus sistemą "Park Assist" nustoja
veikti nematomų jų zonų stebėjimo
sistema.
4
Valdymas

194
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

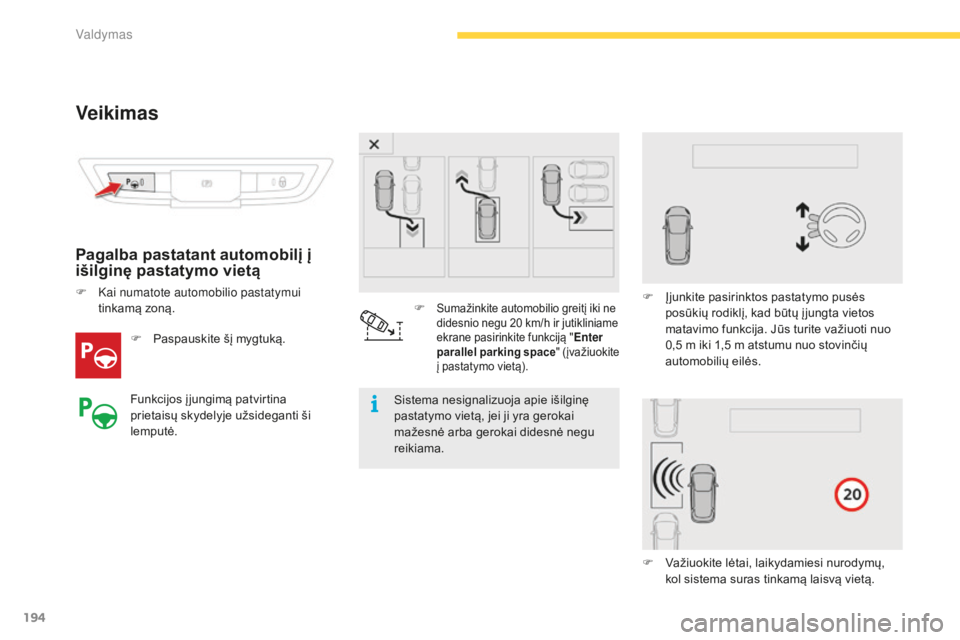

Veikimas
Pagalba pastatant automobilį į
išilginę pastatymo vietą
F Paspauskite šį mygtuką.Sistema nesignalizuoja apie išilginę
pastatymo vietą, jei ji yra gerokai
mažesnė arba gerokai didesnė negu
reikiama.
Funkcijos įjungimą patvirtina
prietaisų skydelyje užsideganti ši
lemputė. F

Sumažinkite automobilio greitį iki ne
didesnio negu 20
km/h ir jutikliniame
ekrane pasirinkite funkciją " Enter
parallel parking space " (įvažiuokite
į pastatymo vietą).F Įjunkite pasirinktos pastatymo pusės
posūkių rodiklį, kad būtų į jungta vietos
matavimo funkcija. Jūs turite važiuoti nuo
0,5
m iki 1,5 m atstumu nuo stovinčių
automobilių eilės.
F

V
ažiuokite lėtai, laikydamiesi nurodymų,
kol sistema suras tinkamą laisvą vietą.
F
K
ai numatote automobilio pastatymui
tinkamą zoną.
Valdymas

195
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

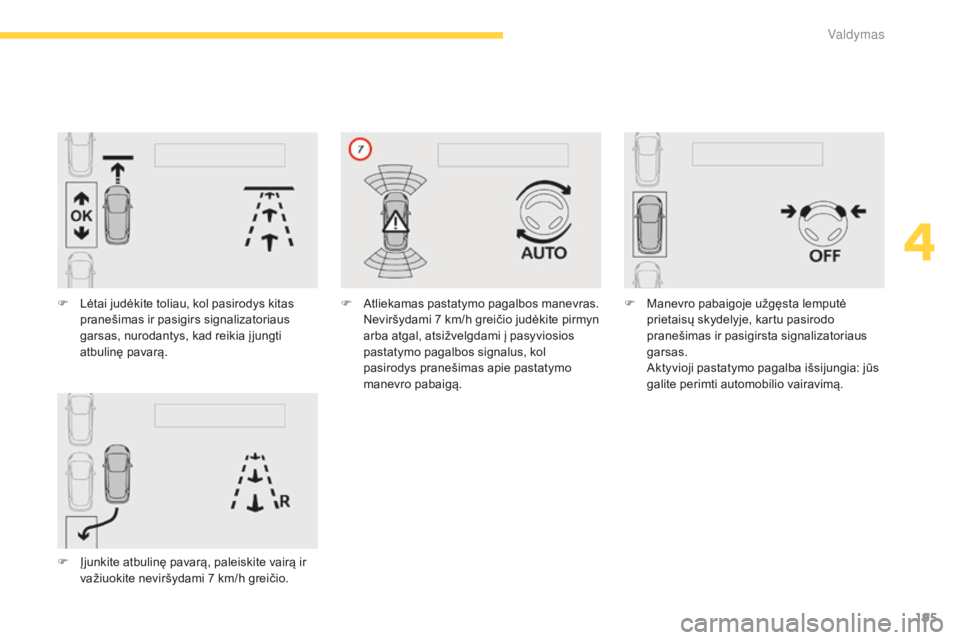

F Lėtai judėkite toliau, kol pasirodys kitas pranešimas ir pasigirs signalizatoriaus
garsas, nurodantys, kad reikia į jungti
atbulinę pavarą.
F

Į
junkite atbulinę pavarą, paleiskite vairą ir
važiuokite neviršydami 7
km/h greičio.F
A tliekamas pastatymo pagalbos manevras. N
eviršydami 7 km/h greičio judėkite pirmyn
arba atgal, atsižvelgdami į pasyviosios
pastatymo pagalbos signalus, kol
pasirodys pranešimas apie pastatymo
manevro pabaigą. F
M anevro pabaigoje užgęsta lemputė
prietaisų skydelyje, kartu pasirodo
pranešimas ir pasigirsta signalizatoriaus
garsas.
A

ktyvioji pastatymo pagalba išsijungia: jūs
galite perimti automobilio vairavimą.
4
Valdymas

196
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

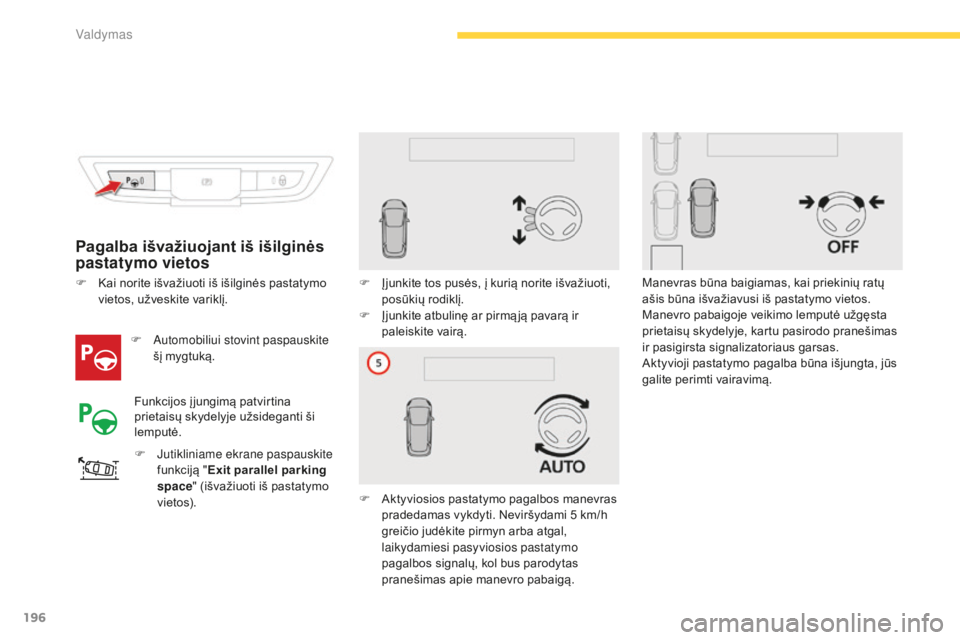

Pagalba išvažiuojant iš išilginės
pastatymo vietos
F Automobiliui stovint paspauskite šį mygtuką.
F

J
utikliniame ekrane paspauskite
funkciją " Exit parallel parking
space " (išvažiuoti iš pastatymo
vietos). F

Į
junkite tos pusės, į kurią norite išvažiuoti,
posūkių rodiklį.
F
Į
junkite atbulinę ar pirmą ją pavarą ir
paleiskite vairą.
F
A
ktyviosios pastatymo pagalbos manevras
pradedamas vykdyti. Neviršydami 5
km/h
greičio judėkite pirmyn arba atgal,
laikydamiesi pasyviosios pastatymo
pagalbos signalų, kol bus parodytas
pranešimas apie manevro pabaigą.
F

K

ai norite išvažiuoti iš išilginės pastatymo
vietos, užveskite variklį.
Funkcijos įjungimą patvirtina
prietaisų skydelyje užsideganti ši
lemputė. Manevras būna baigiamas, kai priekinių ratų
ašis būna išvažiavusi iš pastatymo vietos.
Manevro pabaigoje veikimo lemputė užgęsta
prietaisų skydelyje, kartu pasirodo pranešimas
ir pasigirsta signalizatoriaus garsas.
Aktyvioji pastatymo pagalba būna išjungta, jūs
galite perimti vairavimą.
Valdymas

197
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

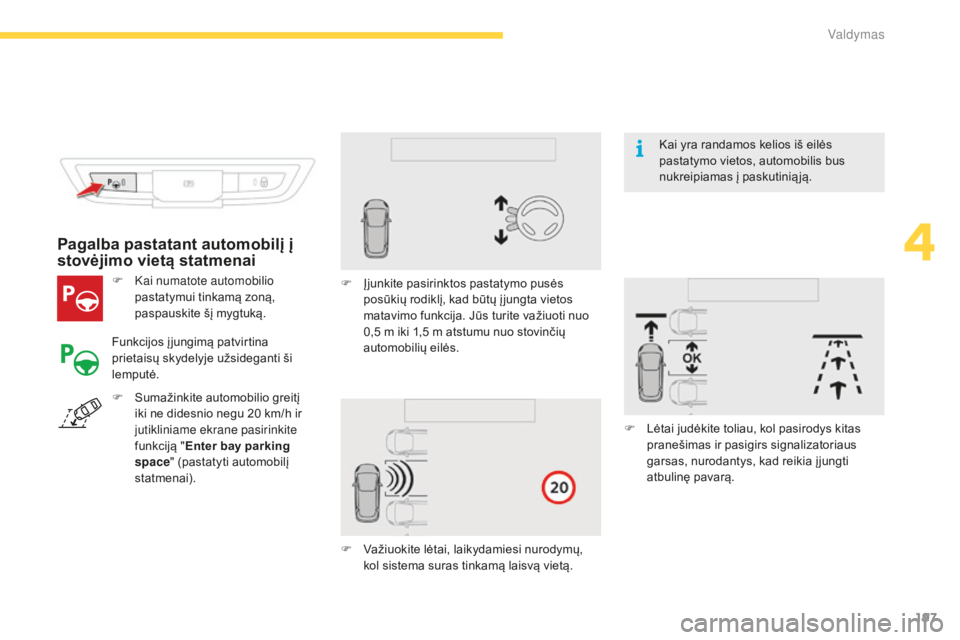

F Kai numatote automobilio pastatymui tinkamą zoną,
paspauskite šį mygtuką.
Pagalba pastatant automobilį į
stovėjimo vietą statmenai
Funkcijos įjungimą patvirtina
prietaisų skydelyje užsideganti ši
lemputė. F

Į
junkite pasirinktos pastatymo pusės
posūkių rodiklį, kad būtų į jungta vietos
matavimo funkcija. Jūs turite važiuoti nuo
0,5 m iki 1,5 m atstumu nuo stovinčių
automobilių eilės.
F

V
ažiuokite lėtai, laikydamiesi nurodymų,
kol sistema suras tinkamą laisvą vietą. F

L
ėtai judėkite toliau, kol pasirodys kitas
pranešimas ir pasigirs signalizatoriaus
garsas, nurodantys, kad reikia į jungti
atbulinę pavarą.
F

S
umažinkite automobilio greitį
iki ne didesnio negu 20
km/h ir
jutikliniame ekrane pasirinkite
funkciją " Enter bay parking
space " (pastatyti automobilį
statmenai). Kai yra randamos kelios iš eilės
pastatymo vietos, automobilis bus
nukreipiamas į paskutinią ją.
4
Valdymas

198
C4-Picasso-II_lt_Chap04_conduite_ed01-2016

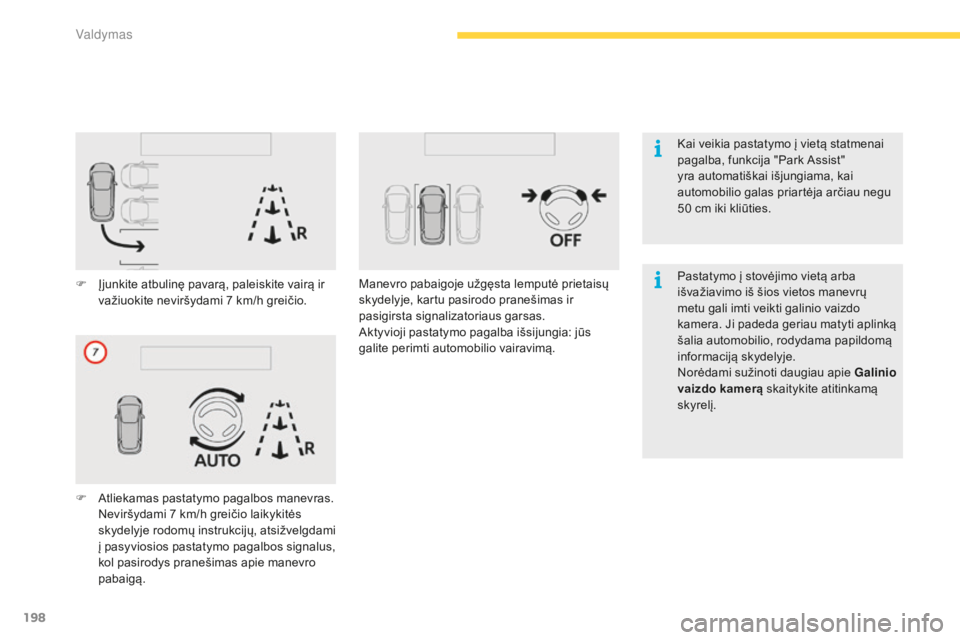

F Įjunkite atbulinę pavarą, paleiskite vairą ir važiuokite neviršydami 7 km/h greičio.
F

A
tliekamas pastatymo pagalbos manevras.
N

eviršydami 7 km/h greičio laikykitės
skydelyje rodomų instrukcijų, atsižvelgdami
į pasyviosios pastatymo pagalbos signalus,
kol pasirodys pranešimas apie manevro
pabaigą. Manevro pabaigoje užgęsta lemputė prietaisų
skydelyje, kartu pasirodo pranešimas ir
pasigirsta signalizatoriaus garsas.
Aktyvioji pastatymo pagalba išsijungia: jūs
galite perimti automobilio vairavimą.
Pastatymo į stovėjimo vietą arba
išvažiavimo iš šios vietos manevrų
metu gali imti veikti galinio vaizdo
kamera. Ji padeda geriau matyti aplinką
šalia automobilio, rodydama papildomą
informaciją skydelyje.
Norėdami sužinoti daugiau apie Galinio
vaizdo kamerą skaitykite atitinkamą
skyrelį. Kai veikia pastatymo į vietą statmenai
pagalba, funkcija "Park Assist"
yra automatiškai išjungiama, kai
automobilio galas priartėja arčiau negu
50 cm iki kliūties.
Valdymas
