CITROEN C4 SPACETOURER 2016 Eksploatavimo vadovas (in Lithuanian)

289
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

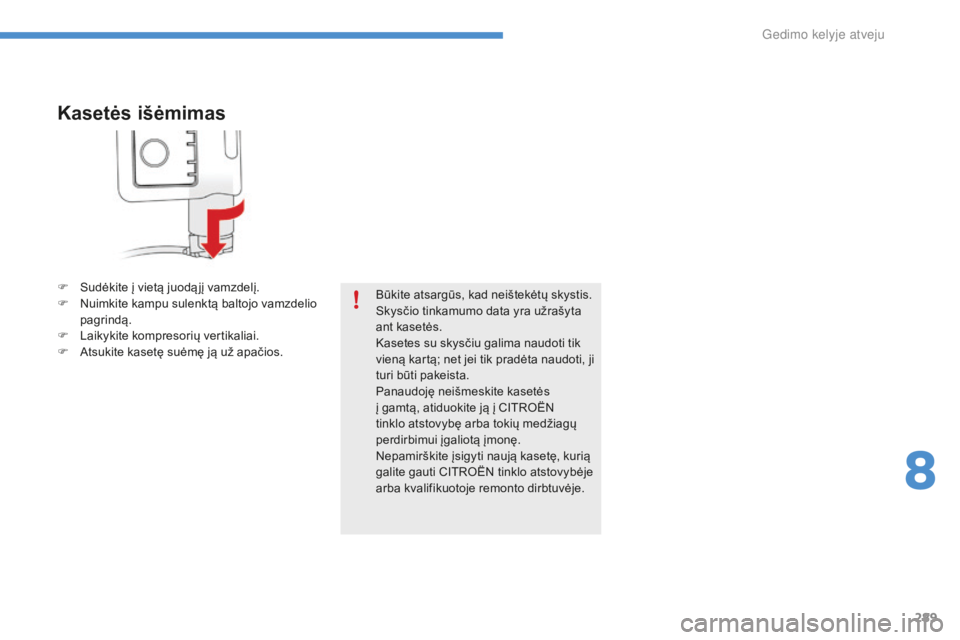

Kasetės išėmimas
F Sudėkite į vietą juodą jį vamzdelį.
F N uimkite kampu sulenktą baltojo vamzdelio
pagrindą.
F

L
aikykite kompresorių vertikaliai.
F

A
tsukite kasetę suėmę ją už apačios. Būkite atsargūs, kad neištekėtų skystis.
Skysčio tinkamumo data yra užrašyta
ant kasetės.
Kasetes su skysčiu galima naudoti tik
vieną kartą; net jei tik pradėta naudoti, ji
turi būti pakeista.
Panaudoję neišmeskite kasetės
į gamtą, atiduokite ją į CITROËN
tinklo atstovybę arba tokių medžiagų
perdirbimui įgaliotą įmonę.
Nepamirškite įsigyti naują kasetę, kurią
galite gauti CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
8
Gedimo kelyje atveju

290
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

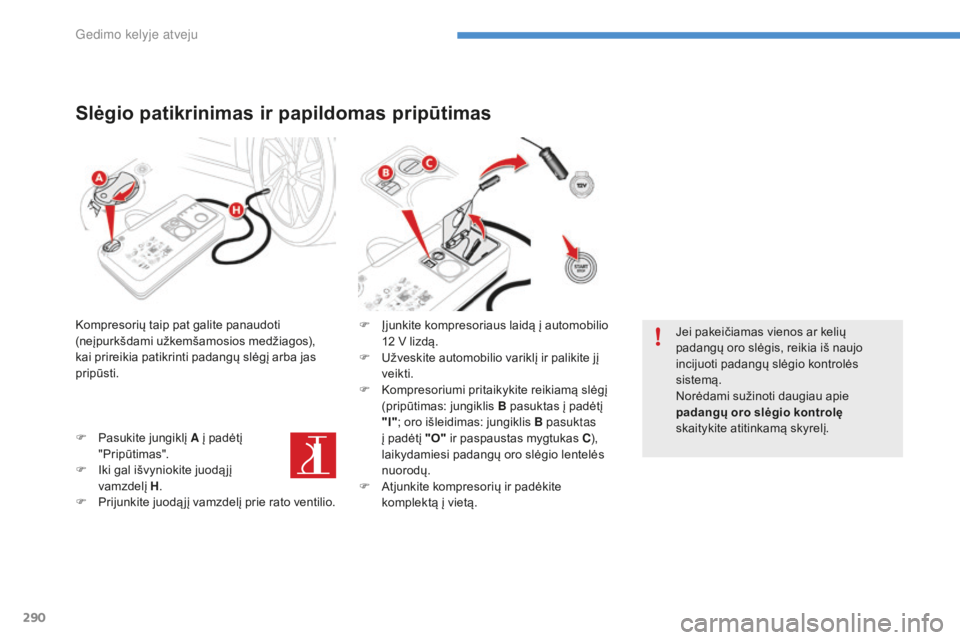

Slėgio patikrinimas ir papildomas pripūtimas
Kompresorių taip pat galite panaudoti
(neįpurkšdami užkemšamosios medžiagos),
kai prireikia patikrinti padangų slėgį arba jas
pripūsti.
F
P
asukite jungiklį A į padėtį
"Pripūtimas".
F

I
ki gal išvyniokite juodą jį
vamzdelį H.
F

P
rijunkite juodą jį vamzdelį prie rato ventilio. F
Į junkite kompresoriaus laidą į automobilio
12
V lizdą.
F

U
žveskite automobilio variklį ir palikite jį
veikti.
F

K
ompresoriumi pritaikykite reikiamą slėgį
(pripūtimas: jungiklis B pasuktas į padėtį
"I" ; oro išleidimas: jungiklis B pasuktas
į padėtį "O" ir paspaustas mygtukas C ),
laikydamiesi padangų oro slėgio lentelės
nuorodų.
F

A
tjunkite kompresorių ir padėkite
komplektą į vietą. Jei pakeičiamas vienos ar kelių
padangų oro slėgis, reikia iš naujo
incijuoti padangų slėgio kontrolės
sistemą.
Norėdami sužinoti daugiau apie
padangų oro slėgio kontrolę
skaitykite atitinkamą skyrelį.
Gedimo kelyje atveju

291
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

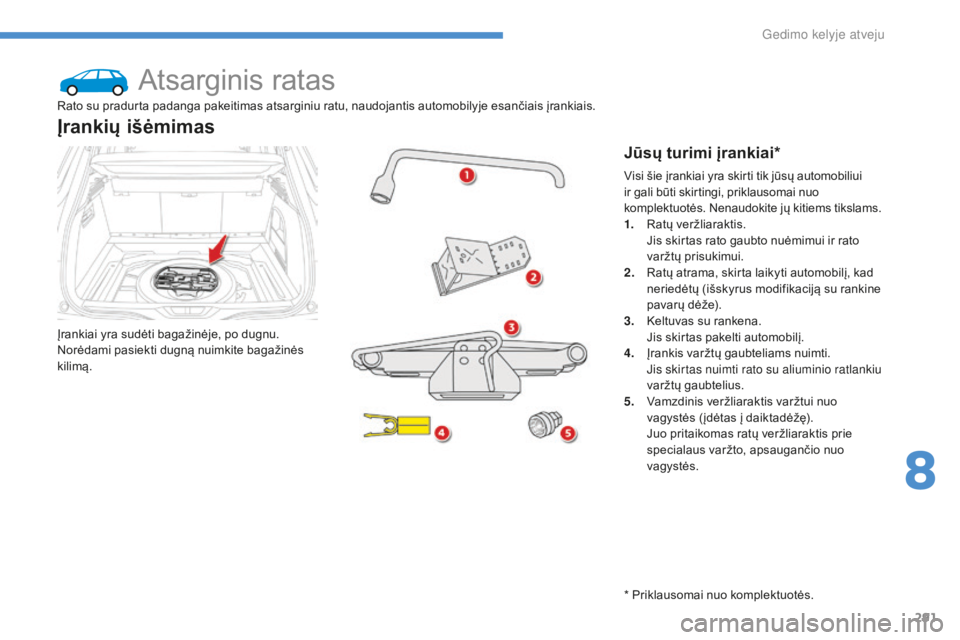

Atsarginis ratas
Įrankiai yra sudėti bagažinėje, po dugnu.
Norėdami pasiekti dugną nuimkite bagažinės
kilimą.
Įrankių išėmimas
Jūsų turimi įrankiai*
Rato su pradurta padanga pakeitimas atsarginiu ratu, naudojantis automobilyje esančiais įrankiais.Visi šie įrankiai yra skirti tik jūsų automobiliui
ir gali būti skirtingi, priklausomai nuo
komplektuotės. Nenaudokite jų kitiems tikslams.
1.
Ra

tų veržliaraktis.
J

is skirtas rato gaubto nuėmimui ir rato
varžtų prisukimui.
2.
R

atų atrama, skirta laikyti automobilį, kad
neriedėtų (išskyrus modifikaciją su rankine
pavarų dėže).
3.
K

eltuvas su rankena.
J

is skirtas pakelti automobilį.
4.
Į

rankis varžtų gaubteliams nuimti.
J

is skirtas nuimti rato su aliuminio ratlankiu
varžtų gaubtelius.
5.
V

amzdinis veržliaraktis varžtui nuo
vagystės (įdėtas į daiktadėžę).
J

uo pritaikomas ratų veržliaraktis prie
specialaus varžto, apsaugančio nuo
vagystės.
* Priklausomai nuo komplektuotės.
8
Gedimo kelyje atveju

292
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

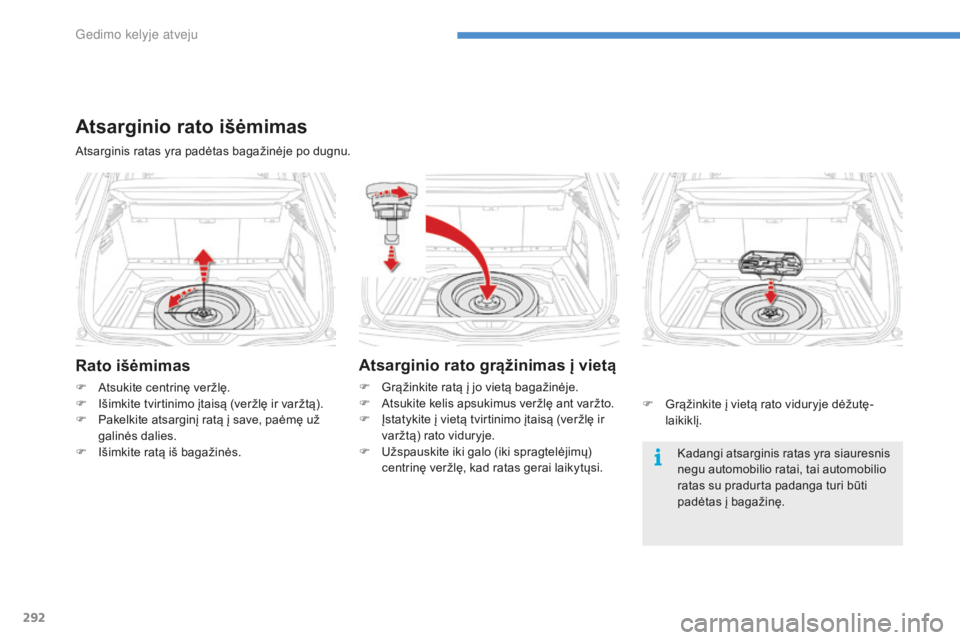

Rato išėmimas
F Atsukite centrinę veržlę.
F I šimkite tvirtinimo įtaisą (veržlę ir varžtą).
F

P
akelkite atsarginį ratą į save, paėmę už
galinės dalies.
F

I
šimkite ratą iš bagažinės. Kadangi atsarginis ratas yra siauresnis
negu automobilio ratai, tai automobilio
ratas su pradurta padanga turi būti
padėtas į bagažinę.
Atsarginis ratas yra padėtas bagažinėje po dugnu.
Atsarginio rato išėmimas
Atsarginio rato grąžinimas į vietą
F Grąžinkite ratą į jo vietą bagažinėje.
F
A tsukite kelis apsukimus veržlę ant varžto.
F

Į
statykite į vietą tvirtinimo įtaisą (veržlę ir
varžtą) rato viduryje.
F

U
žspauskite iki galo (iki spragtelėjimų)
centrinę veržlę, kad ratas gerai laikytųsi. F

G
rąžinkite į vietą rato viduryje dėžutę-
laikiklį.
Gedimo kelyje atveju

293
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

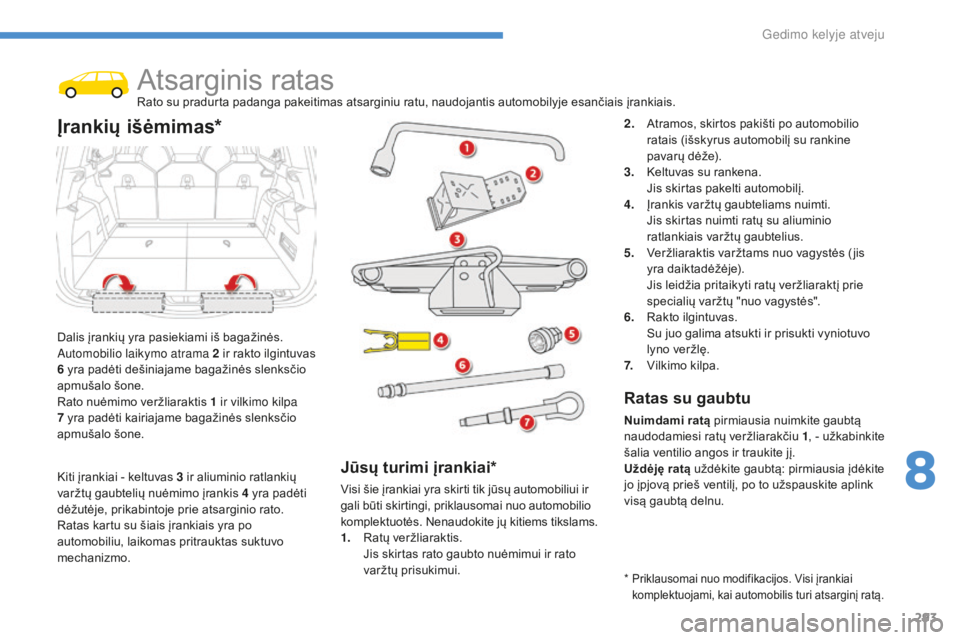

Atsarginis ratasRato su pradurta padanga pakeitimas atsarginiu ratu, naudojantis automobilyje esančiais įrankiais.
Dalis įrankių yra pasiekiami iš bagažinės.
Automobilio laikymo atrama 2
ir rakto ilgintuvas
6

yra padėti dešiniajame bagažinės slenksčio
apmušalo šone.
Rato nuėmimo veržliaraktis 1
ir vilkimo kilpa
7

yra padėti kairiajame bagažinės slenksčio
apmušalo šone.
Įrankių išėmimas*2. Atramos, skirtos pakišti po automobilio ratais (išskyrus automobilį su rankine
pavarų dėže).
3.
K

eltuvas su rankena.
J

is skirtas pakelti automobilį.
4.
Į

rankis varžtų gaubteliams nuimti.
J

is skirtas nuimti ratų su aliuminio
ratlankiais varžtų gaubtelius.
5.
V

eržliaraktis varžtams nuo vagystės ( jis
yra daiktadėžėje).
J

is leidžia pritaikyti ratų veržliaraktį prie
specialių varžtų "nuo vagystės".
6.
R

akto ilgintuvas.
S

u juo galima atsukti ir prisukti vyniotuvo
lyno veržlę.
7.
V

ilkimo kilpa.
Ratas su gaubtu
Nuimdami ratą pirmiausia nuimkite gaubtą
naudodamiesi ratų veržliarakčiu 1 , - užkabinkite
šalia ventilio angos ir traukite jį.
Uždėję ratą uždėkite gaubtą: pirmiausia įdėkite
jo įpjovą prieš ventilį, po to užspauskite aplink
visą gaubtą delnu.
Jūsų turimi įrankiai*
Visi šie įrankiai yra skirti tik jūsų automobiliui ir
gali būti skirtingi, priklausomai nuo automobilio
komplektuotės. Nenaudokite jų kitiems tikslams.
1.
Ra

tų veržliaraktis.
J

is skirtas rato gaubto nuėmimui ir rato
varžtų prisukimui. *
Priklausomai nuo modifikacijos. Visi įrankiai
komplektuojami, kai automobilis turi atsarginį ratą.
Kiti įrankiai - keltuvas 3 ir aliuminio ratlankių
v aržtų gaubtelių nuėmimo įrankis 4 yra padėti
dėžutėje, prikabintoje prie atsarginio rato.
Ratas kartu su šiais įrankiais yra po
automobiliu, laikomas pritrauktas suktuvo
mechanizmo.
8
Gedimo kelyje atveju

294
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Atsarginio rato išėmimasAtsarginį ratą laiko sukamo keltuvo
mechanizmas po automobiliu.
Atsarginio rato išėmimas*
F Ištraukite ratą su dėžute pro automobilio galą.F Pakelkite atsarginį ratą, kad pasiektumėte įrankių dėžutę ( A).
F

S

ulankstykite sulankstomąsias grindis ir
pastatykite į vietą trečiosios eilės kairės
pusės sėdynę ( jei jūsų automobilyje ji yra).
F

P

akelkite išskirtą kilimo vietą, kad
atidengtumėte atsarginio rato tvirtinimo
suktuvo veržlę.
F

N

audodamiesi ilgintuvu 6, uždėtu ant
veržliarakčio 1

galo, "prisukite" veržlę, kad
išsivyniotų suktuvo lynas ir ratas atsigultų
plokščiai ant žemės. Išvyniokite reikiamą
lyno ilgį, kad pasiektumėte ratą.
Tik plokščio ("galetos") tipo ratas gali
būti pritvirtintas po automobiliu.
* Priklausomai nuo modifikacijos. F

A
tkabinkite jungiamą ją dalį nuo įrankių
dėžutės dangtelio ( B-C ).
F

I
štraukite jungiamą ją dalį pro rato stebulę,
kad atlaisvintumėte ratą ( D).
Gedimo kelyje atveju

295
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Pradurtas ratas negali būti pritvirtintas
po automobiliu. Jis turi būti padėtas
į bagažinę. Norėdami apsaugoti
bagažinės vidų naudokitės apvalkalu.
F
P
aspauskite liežuvėlį, perslinkite dėžutės
dangtelį iki vidurio ir nuimkite jį, - taip
galėsite išimti kitus įrankius (keltuvą
ir aliuminio ratlankių varžtų gaubtelių
nuimtuvą).Keltuvo ir atsarginio rato
grąžinimas į vietą
F Įdėkite atitinkamus įrankius į dėžutę ir uždarykite jos dangtelį.
F

P
adėkite dėžutę su įrankiais ant žemės.
Įrankių padėjimas
F Įdėkite įrankius į dėžutę ir padėkite dėžutę į automobilio bagažinę.
F

V
yniokite suktuvo lyną sukdami veržliaraktį
pagal laikrodžio rodyklę: kai lynas bus
visiškai susivyniojęs, jūs nebejausite
pasipriešinimo.
F

P
adėkite likusius įrankius į jų vietas
bagažinėje.
Kai atsarginis ratas yra uždėtas vietoj
rato su pradurta padanga, prieš
važiuojant būtina pakelti suktuvą ir
įrankių dėžutę po automobiliu.
8
Gedimo kelyje atveju

296
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

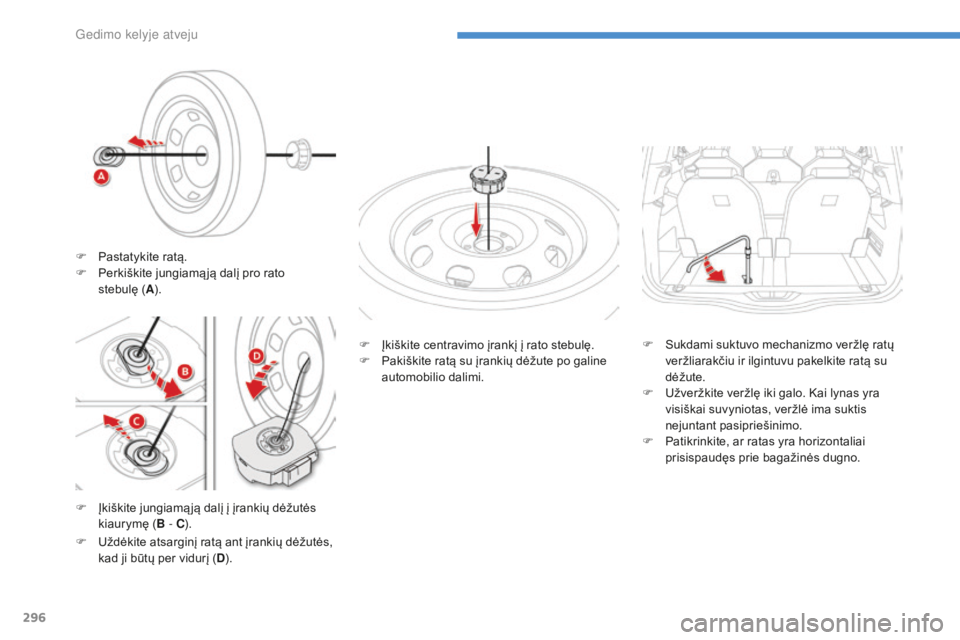

F Įkiškite jungiamą ją dalį į įrankių dėžutės kiaurymę ( B - C). F

Į
kiškite centravimo įrankį į rato stebulę.
F
P
akiškite ratą su įrankių dėžute po galine
automobilio dalimi.
F
U
ždėkite atsarginį ratą ant įrankių dėžutės,
kad ji būtų per vidurį ( D). F

S
ukdami suktuvo mechanizmo veržlę ratų
veržliarakčiu ir ilgintuvu pakelkite ratą su
dėžute.
F
U
žveržkite veržlę iki galo. Kai lynas yra
visiškai suvyniotas, veržlė ima suktis
nejuntant pasipriešinimo.
F
P
atikrinkite, ar ratas yra horizontaliai
prisispaudęs prie bagažinės dugno.
F
P
astatykite ratą.
F
Pe
rkiškite jungiamą ją dalį pro rato
stebulę ( A).
Gedimo kelyje atveju

297
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Rato nuėmimas
Automobilio pastatymas
Automobilį pastatykite taip, kad
netrukdytų eismui, lygioje vietoje su
neslidžia ir tvirta danga.
Užspauskite stovėjimo stabdį, išskyrus
atvejį, kai jis veikia automatiškai,
išjunkite kontaktą ir į junkite pirmą ją
pavarą*, kad nesisuktų ratai.
Patikrinkite, ar užsidegė stabdymo
sistemos kontrolinė lemputė ir lemputė
P ant stovėjimo stabdžio rankenėlės.
Dėl saugumo pakiškite atramą 2 po
ratu, esančiu priešingoje pusėje nuo
keičiamojo rato.
Keleiviai būtinai turi būti išlipę iš
automobilio ir turi būti saugioje vietoje.
Niekada nelįskite po automobiliu,
pakeltu vien keltuvu; naudokite
statramstį.
Atliekami veiksmai
F Nuimkite varžtų gaubtelį (arba gaubtelius) nuo kiekvieno rato naudodamiesi įrankiu
4
(priklausomai nuo komplektuotės).
F

U
ždėkite veržliaraktį nuo vagystės 5
a
nt
ratų veržliarakčio 1

i
r atsukite varžtą nuo
vagystės (priklausomai nuo komplektuotės).
F

Atpalaiduokite kitus varžtus (pasukdami daugiausia
ketvirtį apsukimo) naudodami tik ratų veržliaraktį 1 .
* Automatinės pavarų dėžės padėtį P.Nenaudokite:
-

k
eltuvo kitiems tikslams, o tik
automobilio kėlimui,
-
k
itokio keltuvo, o tik šį gamintojo
įteiktą jį. F
P
astatykite keltuvo 3 pagrindą ant žemės ir
patikrinkite, kad keltuvas stovėtų tiesiai po
priekine vieta A arba galine B , numatyta
kėbulo apačioje, esančia arčiausiai
keičiamojo rato.
Pasirūpinkite, kad keltuvas stovėtų
stabiliai. Jei žemė yra slidi arba
minkšta, keltuvas gali nuslysti arba
įsmigti - taip gali jus sužeisti.
Keltuvą remkite tik į vietas A arba B
po automobiliu, ir pasirūpinkite, kad
automobilio atraminis paviršius gerai
įsistatytų į keltuvo galvutės vidurį.
Antraip automobilis gali būti pažeistas
ir/arba keltuvas gali įsmigti. Galite būti
sužeisti.
8
Gedimo kelyje atveju

298
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

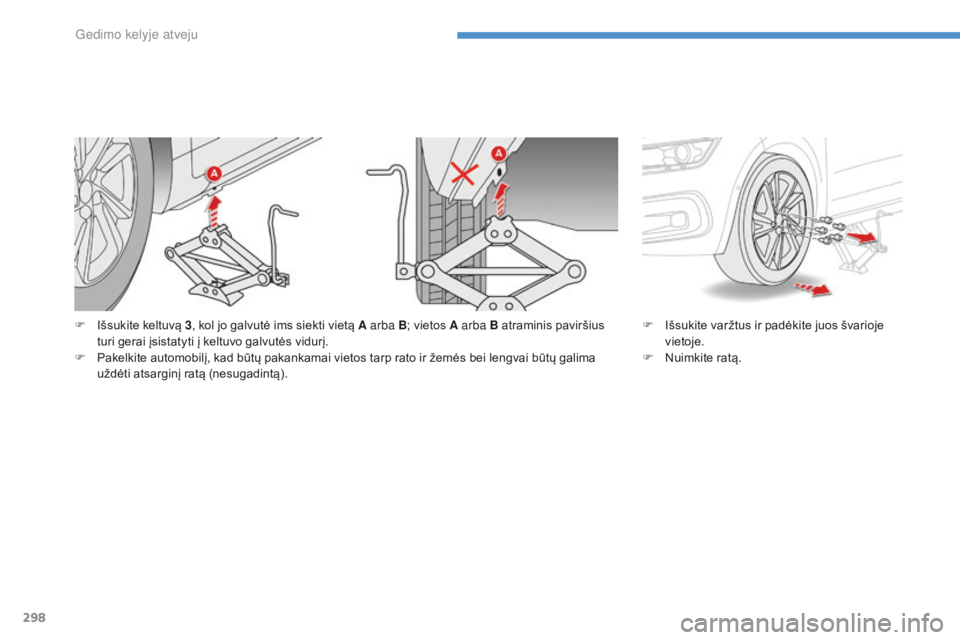

F Išsukite keltuvą 3, kol jo galvutė ims siekti vietą A arba B ; vietos A arba B atraminis paviršius
turi gerai įsistatyti į keltuvo galvutės vidurį.
F

P
akelkite automobilį, kad būtų pakankamai vietos tarp rato ir žemės bei lengvai būtų galima
uždėti atsarginį ratą (nesugadintą). F
I šsukite varžtus ir padėkite juos švarioje
vietoje.
F

N
uimkite ratą.
