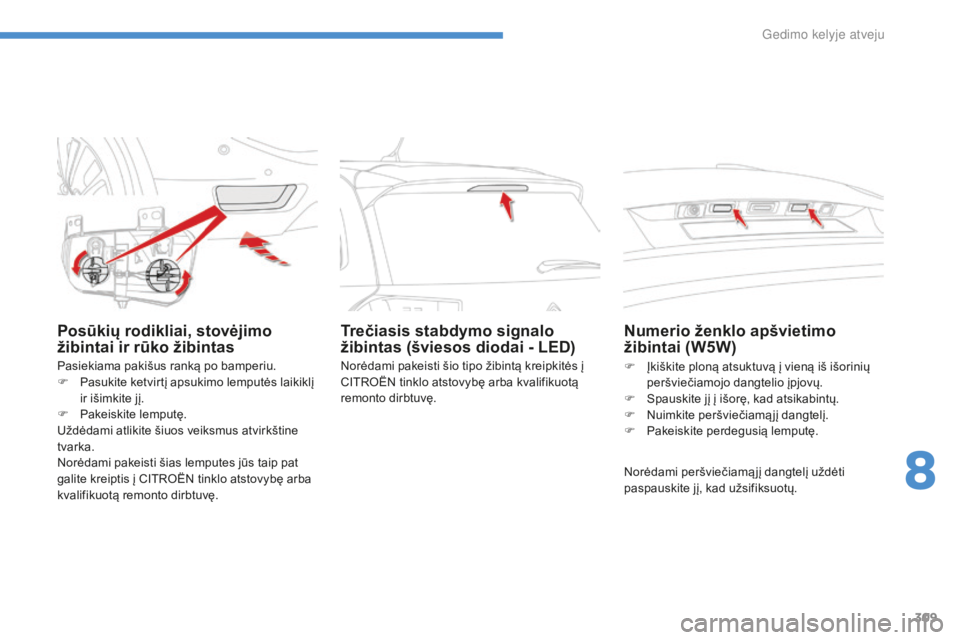

Posūkių rodikliai, stovėjimo
žibintai ir rūko žibintas
Pasiekiama pakišus ranką po bamperiu.
F P asukite ketvirtį apsukimo lemputės laikiklį
ir išimkite jį.
F

P
akeiskite lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Norėdami pakeisti šias lemputes jūs taip pat
galite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Norėdami pakeisti šio tipo žibintą kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Trečiasis stabdymo signalo
žibintas (šviesos diodai - LED)
Numerio ženklo apšvietimo
žibintai (W5W)
Norėdami peršviečiamą jį dangtelį uždėti
paspauskite jį, kad užsifiksuotų. F
Į
kiškite ploną atsuktuvą į vieną iš išorinių
peršviečiamojo dangtelio įpjovų.
F
S
pauskite jį į išorę, kad atsikabintų.
F
N
uimkite peršviečiamą jį dangtelį.
F
P
akeiskite perdegusią lemputę.
8
Gedimo kelyje atveju

310
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Prieš keičiant saugiklį būtina:
F s užinoti gedimo priežastį ir ją pašalinti,
F

i
šjungti visus elektrinius prietaisus,
F

p
astatyti automobilį ir išjungti uždegimo
kontaktą,
F

n
ustatyti perdegusį saugiklį naudojantis
saugiklių paskirčių lentelėmis ir tolesniuose
puslapiuose pateiktomis schemomis.

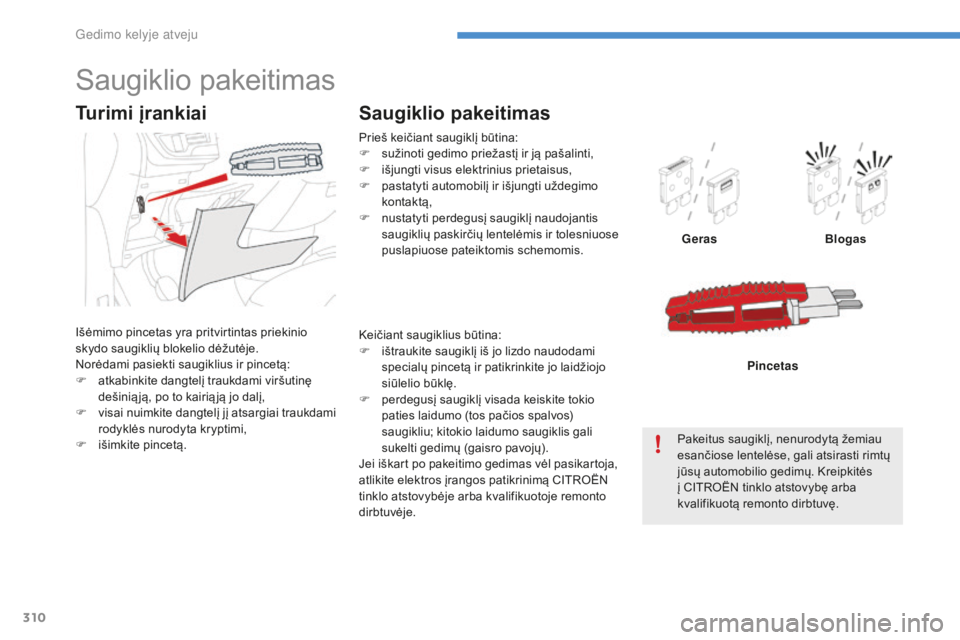

Saugiklio pakeitimas
Geras Blogas
Pakeitus saugiklį, nenurodytą žemiau
esančiose lentelėse, gali atsirasti rimtų
jūsų automobilio gedimų. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Pincetas
Saugiklio pakeitimas
Išėmimo pincetas yra pritvirtintas priekinio
skydo saugiklių blokelio dėžutėje.
Norėdami pasiekti saugiklius ir pincetą:
F

a
tkabinkite dangtelį traukdami viršutinę
dešinią ją, po to kairią ją jo dalį,
F

v
isai nuimkite dangtelį jį atsargiai traukdami
rodyklės nurodyta kryptimi,
F

i
šimkite pincetą.
Turimi įrankiai
Keičiant saugiklius būtina:
F i štraukite saugiklį iš jo lizdo naudodami
specialų pincetą ir patikrinkite jo laidžiojo
siūlelio būklę.
F

p
erdegusį saugiklį visada keiskite tokio
paties laidumo (tos pačios spalvos)
saugikliu; kitokio laidumo saugiklis gali
sukelti gedimų (gaisro pavojų).
Jei iškart po pakeitimo gedimas vėl pasikartoja,
atlikite elektros įrangos patikrinimą CITROËN
tinklo atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Gedimo kelyje atveju

311
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas,
ir neprisiima padengti išlaidų, susijusių
su jūsų automobilio būklės atkūrimu,
- ypač kai visų į jungtų papildomų
prietaisų srovės stiprumas viršija
10
mil
iamperų.

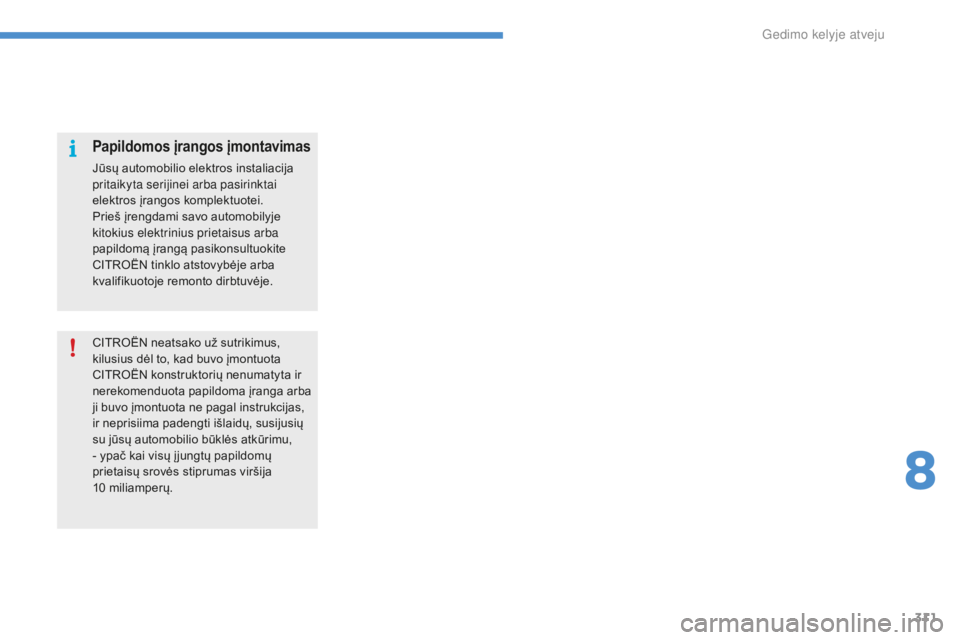

Papildomos įrangos įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai
elektros įrangos komplektuotei.
Prieš įrengdami savo automobilyje
kitokius elektrinius prietaisus arba
papildomą įrangą pasikonsultuokite
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
8
Gedimo kelyje atveju

312
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

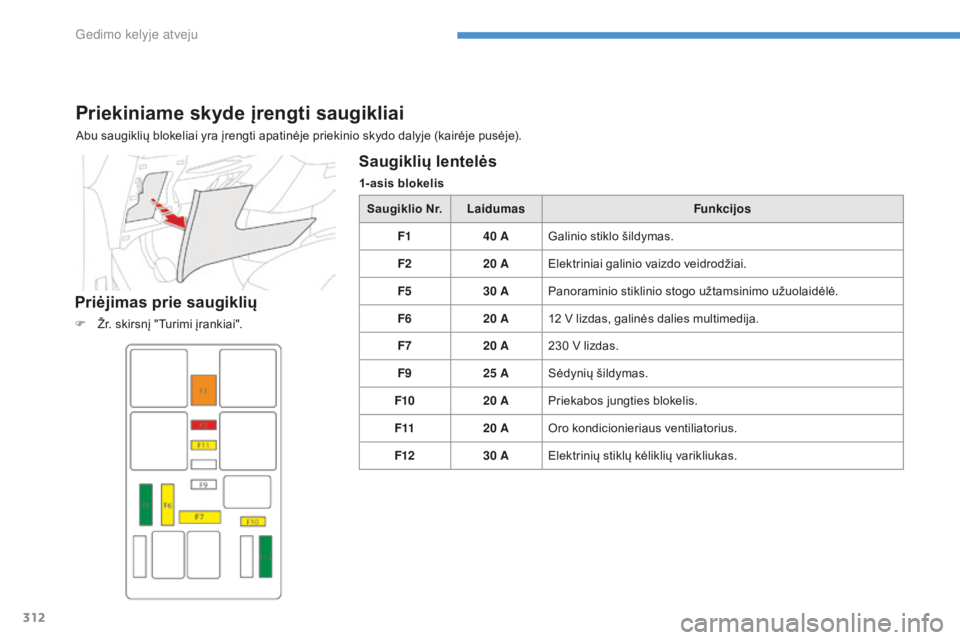

Priekiniame skyde įrengti saugikliai
Abu saugiklių blokeliai yra įrengti apatinėje priekinio skydo dalyje (kairėje pusėje).
Priėjimas prie saugiklių
F Žr. skirsnį "Turimi įrankiai".
Saugiklių lentelės
1-asis blokelisSaugiklio Nr. Laidumas Funkcijos
F1 40
AGalinio stiklo šildymas.
F2 20
AElektriniai galinio vaizdo veidrodžiai.
F5 30
APanoraminio stiklinio stogo užtamsinimo užuolaidėlė.
F6 20
A12
V lizdas, galinės dalies multimedija.
F7 20
A230
V lizdas.
F9 25
ASėdynių šildymas.
F10 20
APriekabos jungties blokelis.
F11 20
AOro kondicionieriaus ventiliatorius.
F12 30
AElektrinių stiklų kėliklių varikliukas.
Gedimo kelyje atveju

313
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

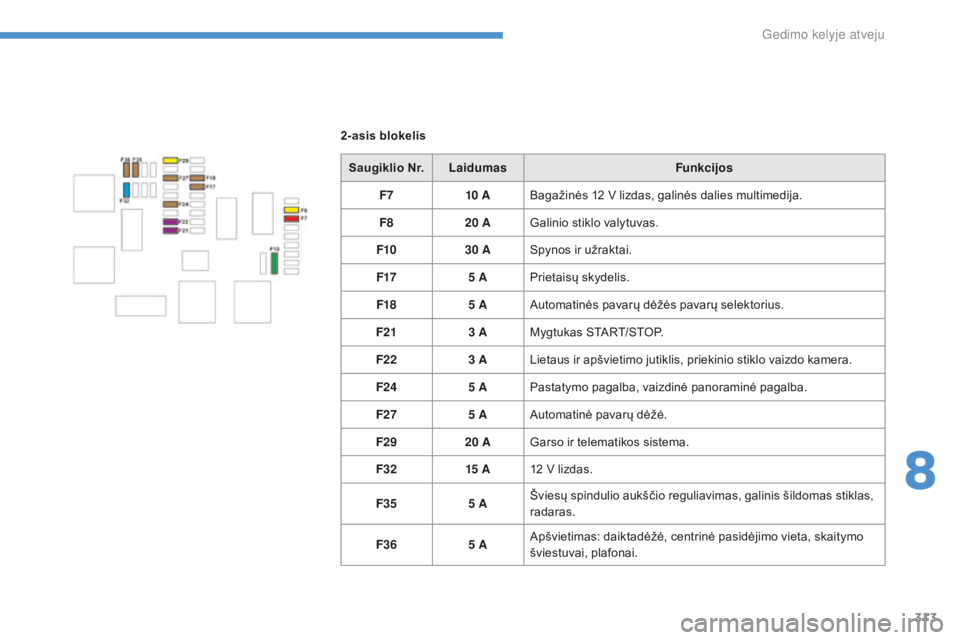

2-asis blokelisSaugiklio Nr. Laidumas Funkcijos
F7 10


ABagažinės 12
V lizdas, galinės dalies multimedija.
F8 20
AGalinio stiklo valytuvas.
F10 30
ASpynos ir užraktai.
F17 5
APrietaisų skydelis.
F18 5
AAutomatinės pavarų dėžės pavarų selektorius.
F21 3
AMygtukas START/STOP.
F22 3
ALietaus ir apšvietimo jutiklis, priekinio stiklo vaizdo kamera.
F24 5
APastatymo pagalba, vaizdinė panoraminė pagalba.
F27 5
AAutomatinė pavarų dėžė.
F29 20
AGarso ir telematikos sistema.
F32 15


A12
V lizdas.
F35 5
AŠviesų spindulio aukščio reguliavimas, galinis šildomas stiklas,
radaras.
F36 5
AApšvietimas: daiktadėžė, centrinė pasidėjimo vieta, skaitymo
šviestuvai, plafonai.
8
Gedimo kelyje atveju

314
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

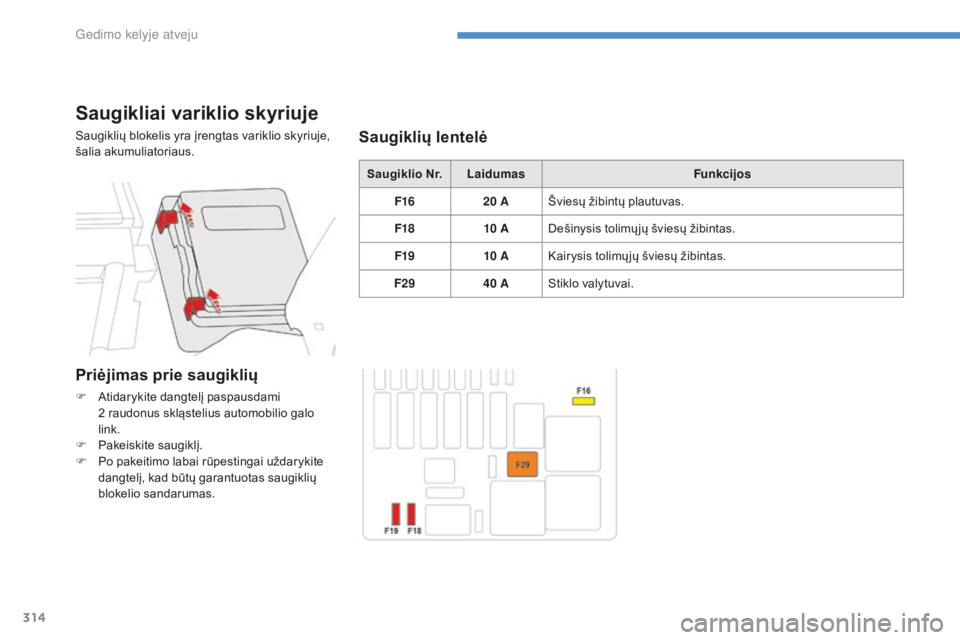

Saugikliai variklio skyriuje
Saugiklių blokelis yra įrengtas variklio skyriuje,
šalia akumuliatoriaus.Saugiklio Nr.Laidumas Funkcijos
F16 20
AŠviesų žibintų plautuvas.
F18 10


ADešinysis tolimų jų šviesų žibintas.
F19 10


AKairysis tolimų jų šviesų žibintas.
F29 40
AStiklo valytuvai.Saugiklių lentelė
Priėjimas prie saugiklių
F Atidarykite dangtelį paspausdami 2 raudonus skląstelius automobilio galo
link.
F

P
akeiskite saugiklį.
F

P
o pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas.
Gedimo kelyje atveju

315
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

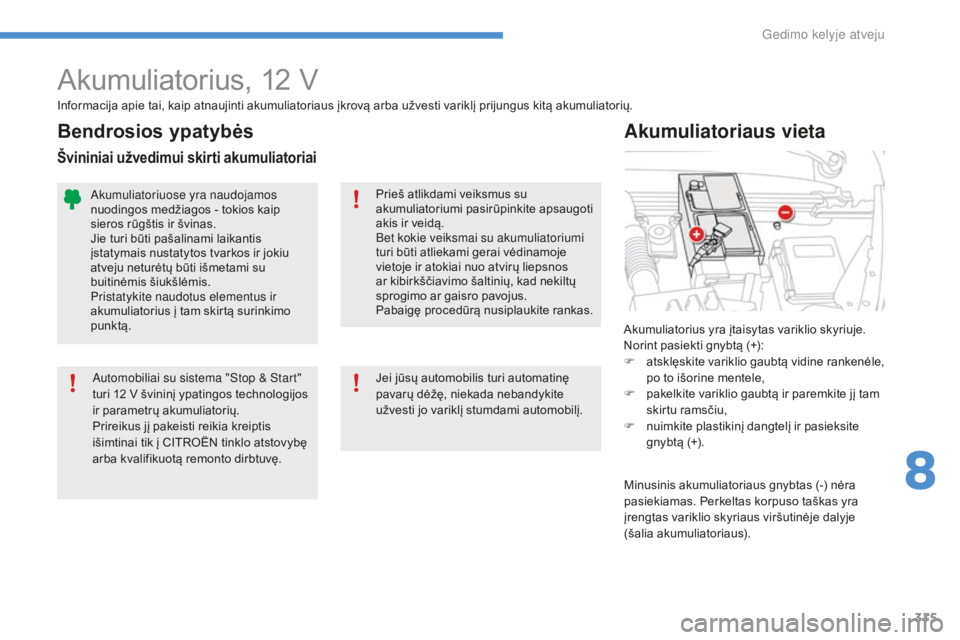

Akumuliatorius, 12 V
Akumuliatorius yra įtaisytas variklio skyriuje.
Norint pasiekti gnybtą (+):
F
a
tsklęskite variklio gaubtą vidine rankenėle,
po to išorine mentele,
F

p
akelkite variklio gaubtą ir paremkite jį tam
skirtu ramsčiu,
F

n
uimkite plastikinį dangtelį ir pasieksite
gnybtą (+).
Akumuliatoriaus vieta
Informacija apie tai, kaip atnaujinti akumuliatoriaus įkrovą arba užvesti variklį prijungus kitą akumuliatorių.
Prieš atlikdami veiksmus su
akumuliatoriumi pasirūpinkite apsaugoti
akis ir veidą.
Bet kokie veiksmai su akumuliatoriumi
turi būti atliekami gerai vėdinamoje
vietoje ir atokiai nuo atvirų liepsnos
ar kibirkščiavimo šaltinių, kad nekiltų
sprogimo ar gaisro pavojus.
Pabaigę procedūrą nusiplaukite rankas.
Automobiliai su sistema "Stop & Start"
turi 12
V švininį ypatingos technologijos
ir parametrų akumuliatorių.
Prireikus jį pakeisti reikia kreiptis
išimtinai tik į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Akumuliatoriuose yra naudojamos
nuodingos medžiagos - tokios kaip
sieros rūgštis ir švinas.
Jie turi būti pašalinami laikantis
įstatymais nustatytos tvarkos ir jokiu
atveju neturėtų būti išmetami su
buitinėmis šiukšlėmis.
Pristatykite naudotus elementus ir
akumuliatorius į tam skirtą surinkimo
punktą.
Bendrosios ypatybės
Švininiai užvedimui skirti akumuliatoriai
Jei jūsų automobilis turi automatinę
pavarų dėžę, niekada nebandykite
užvesti jo variklį stumdami automobilį.
Minusinis akumuliatoriaus gnybtas (-) nėra
pasiekiamas. Perkeltas korpuso taškas yra
įrengtas variklio skyriaus viršutinėje dalyje
(šalia akumuliatoriaus).
8
Gedimo kelyje atveju

316
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
F Užveskite pagalbą teikiančiojo automobilio variklį ir palikite veikti kelias minutes.
F

Į
junkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti.
J

ei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš
naujo, truputį palaukite.
F

P
alaukite, kol variklis ims veikti tuščią ja
eiga, ir atjunkite pagalbinius laidus
atvirkštine tvarka.
F

U
ždėkite plastikinį dangtelį, jei toks yra, ant
akumuliatoriaus gnybto (+).
F

P
alikite veikti variklį arba važiuokite
automobiliu ne trumpiau kaip 30
minučių,
kad akumuliatorius pasiektų pakankamą
įkrovą.

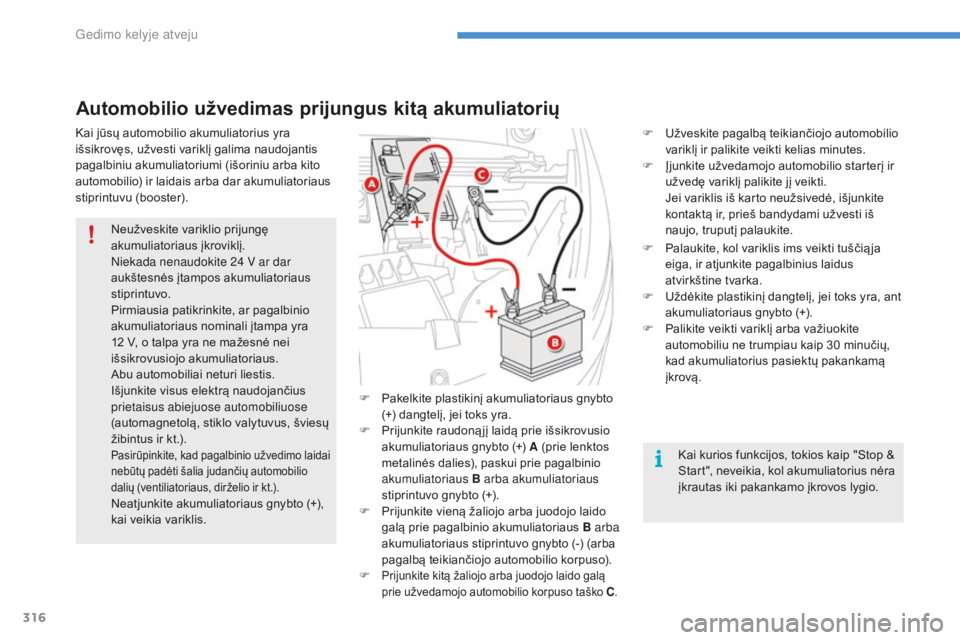

Automobilio užvedimas prijungus kitą akumuliatorių
Kai kurios funkcijos, tokios kaip "Stop &
Start", neveikia, kol akumuliatorius nėra
įkrautas iki pakankamo įkrovos lygio.
F

P

akelkite plastikinį akumuliatoriaus gnybto
(+) dangtelį, jei toks yra.
F

P

rijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A (prie lenktos
metalinės dalies), paskui prie pagalbinio
akumuliatoriaus B arba akumuliatoriaus
stiprintuvo gnybto (+).
F

P

rijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus B arba
akumuliatoriaus stiprintuvo gnybto (-) (arba
pagalbą teikiančiojo automobilio korpuso).
F

Prijunkite kitą žaliojo arba juodojo laido galą
prie užvedamojo automobilio korpuso taško C .
Neužveskite variklio prijungę
akumuliatoriaus įkroviklį.
Niekada nenaudokite 24
V ar dar
aukštesnės įtampos akumuliatoriaus
stiprintuvo.
Pirmiausia patikrinkite, ar pagalbinio
akumuliatoriaus nominali įtampa yra
12
V, o talpa yra ne mažesnė nei
išsikrovusiojo akumuliatoriaus.
Abu automobiliai neturi liestis.
Išjunkite visus elektrą naudojančius
prietaisus abiejuose automobiliuose
(automagnetolą, stiklo valytuvus, šviesų
žibintus ir kt.).
Pasirūpinkite, kad pagalbinio užvedimo laidai
nebūtų padėti šalia judančių automobilio
dalių (ventiliatoriaus, dirželio ir kt.).
Neatjunkite akumuliatoriaus gnybto (+),
kai veikia variklis.
Kai jūsų automobilio akumuliatorius yra
išsikrovęs, užvesti variklį galima naudojantis
pagalbiniu akumuliatoriumi (išoriniu arba kito
automobilio) ir laidais arba dar akumuliatoriaus
stiprintuvu (booster).
Gedimo kelyje atveju

317
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Niekada nebandykite įkrauti sušalusio
akumuliatoriaus, kad nekiltų sprogimas!
Jei akumuliatorius buvo sušalęs,
patikrinkite jį CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje, kur jis bus patikrintas, ar
vidinės dalys nėra pažeistos ir ar nėra
įtrūkęs korpusas, dėl ko galėtų ištekėti
nuodinga ir koroziją kelianti rūgštis.
F

I

šjunkite kontaktą.
F

Išjunkite visus elektrinius prietaisus
(automagnetolą, žibintus, stiklo valytuvus ir kt.).
F Prieš prijungdami laidus prie
akumuliatoriaus išjunkite kroviklį
B, kad prijungiami laidai pavojingai
nekibirkščiuotų.
F

P
atikrinkite, ar kroviklio laidai nėra pažeisti.
F

J
ei ant akumuliatoriaus gnybto (+) yra
uždėtas plastikinis dangtelis, nuimkite jį.
F

P
rijunkite kroviklio B laidus tokia tvarka:
-

r
audoną jį, teigiamą jį (+), laidą prijunkite
prie akumuliatoriaus A gnybto (+),
-

j
uodą jį, neigiamą jį (-), laidą prijunkite prie
automobilio korpuso taško C .
F

P
abaigę įkrovimo procedūrą, prieš
atjungami laidus nuo akumuliatoriaus A
išjunkite kroviklį B .
Nėra reikalinga atjungti akumuliatorių.
Jei ketinate patys įkrauti
akumuliatorių, naudokite tik švininiams
akumuliatoriams skirtą kroviklį, kurio
nominali įtampa yra 12

V. Laikykitės kroviklio gamintojo pateiktos
naudojimo instrukcijos nurodymų.
Niekada nesukeiskite vietomis polių.

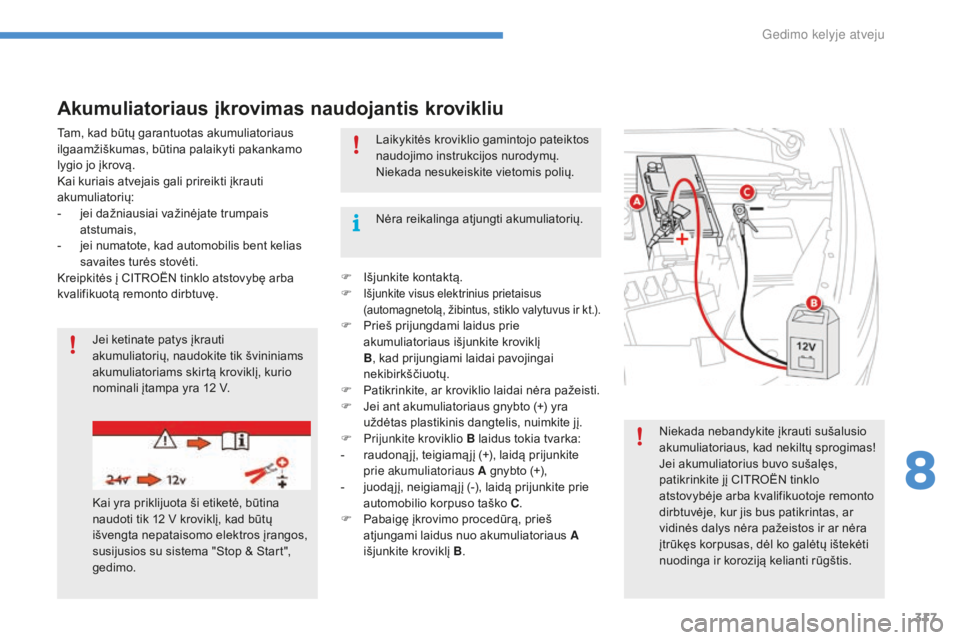

Akumuliatoriaus įkrovimas naudojantis krovikliu
Kai yra priklijuota ši etiketė, būtina
naudoti tik 12
V kroviklį, kad būtų
išvengta nepataisomo elektros įrangos,
susijusios su sistema "Stop & Start",
gedimo.
Tam, kad būtų garantuotas akumuliatoriaus
ilgaamžiškumas, būtina palaikyti pakankamo
lygio jo įkrovą.
Kai kuriais atvejais gali prireikti įkrauti
akumuliatorių:
-

j

ei dažniausiai važinėjate trumpais
atstumais,
-

j

ei numatote, kad automobilis bent kelias
savaites turės stovėti.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
8
Gedimo kelyje atveju

318
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Kai važiuojama pirmą kartą užvedus
variklį, sistema "Stop & Start" gali
neveikti.
Tokiu atveju funkcija bus vėl galima
naudotis tik po tam tikro ištisinio
automobilio stovėjimo, kurio trukmė
priklauso nuo aplinkos temperatūros
ir akumuliatoriaus įkrovos būklės
(maždaug iki 8 valandų).
Per stipriai nespauskite mentelės,
nes jeigu apkaba netinkamai uždėta,
jos užfiksuoti bus neįmanoma; atlikite
veiksmus iš naujo.

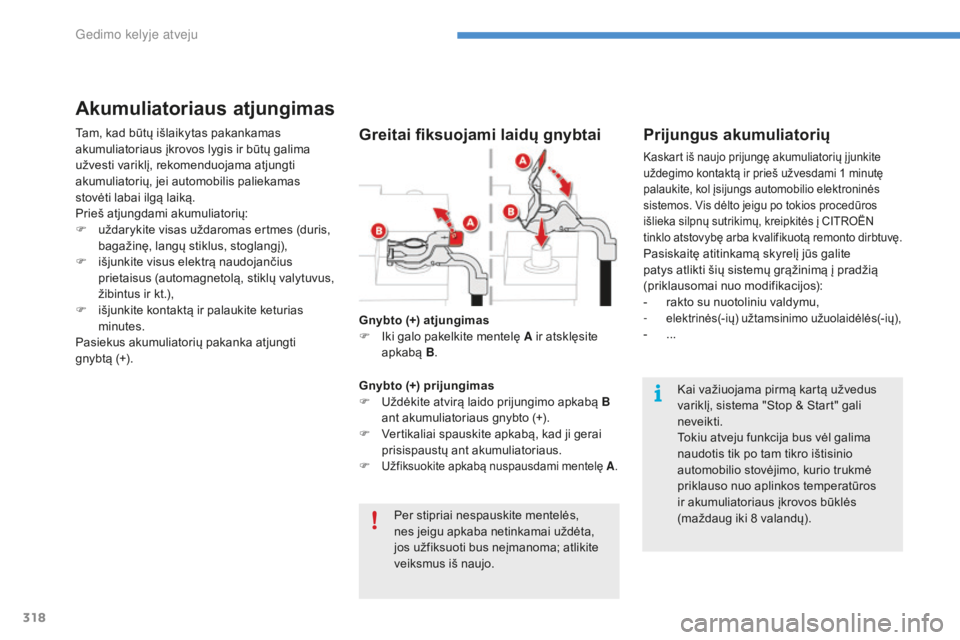

Gnybto (+) atjungimas
F

I

ki galo pakelkite mentelę A ir atsklęsite
apkabą B.
Gnybto (+) prijungimas
F
U
ždėkite atvirą laido prijungimo apkabą B
ant akumuliatoriaus gnybto (+).
F

V

ertikaliai spauskite apkabą, kad ji gerai
prisispaustų ant akumuliatoriaus.
F

Užfiksuokite apkabą nuspausdami mentelę A.
Akumuliatoriaus atjungimas
Tam, kad būtų išlaikytas pakankamas
akumuliatoriaus įkrovos lygis ir būtų galima
užvesti variklį, rekomenduojama atjungti
akumuliatorių, jei automobilis paliekamas
stovėti labai ilgą laiką.
Prieš atjungdami akumuliatorių:
F

u
ždarykite visas uždaromas ertmes (duris,
bagažinę, langų stiklus, stoglangį),
F

i
šjunkite visus elektrą naudojančius
prietaisus (automagnetolą, stiklų valytuvus,
žibintus ir kt.),
F

i
šjunkite kontaktą ir palaukite keturias
minutes.
Pasiekus akumuliatorių pakanka atjungti
gnybtą (+).Prijungus akumuliatorių
Kaskart iš naujo prijungę akumuliatorių į junkite
uždegimo kontaktą ir prieš užvesdami 1 minutę
palaukite, kol įsijungs automobilio elektroninės
sistemos. Vis dėlto jeigu po tokios procedūros
išlieka silpnų sutrikimų, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Pasiskaitę atitinkamą skyrelį jūs galite
patys atlikti šių sistemų grąžinimą į pradžią
(priklausomai nuo modifikacijos):
-

r
akto su nuotoliniu valdymu,
-

elektrinės(-ių) užtamsinimo užuolaidėlės(-ių),- ...
Greitai fiksuojami laidų gnybtai
Gedimo kelyje atveju
