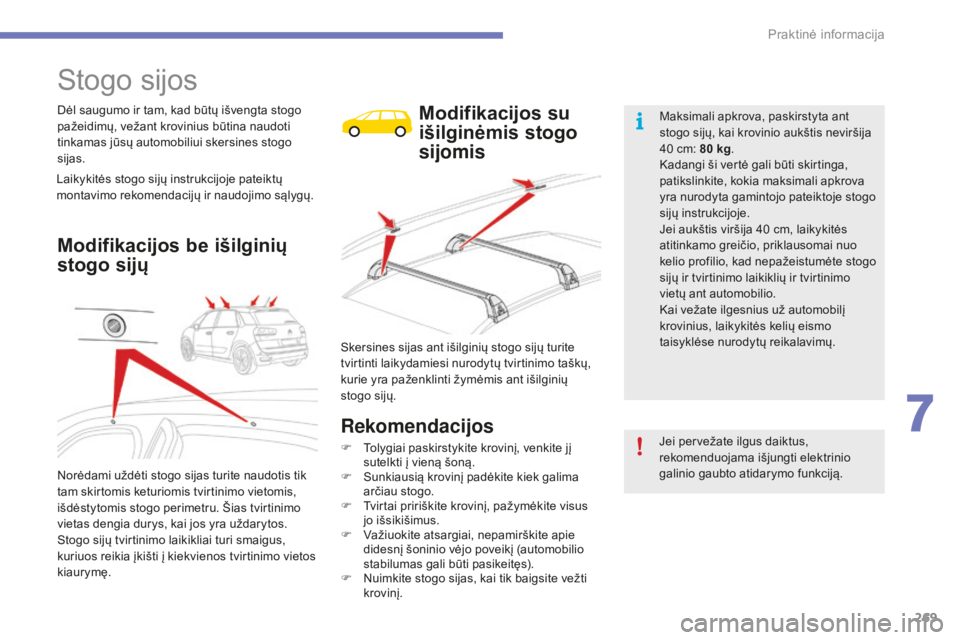

Stogo sijos
Dėl saugumo ir tam, kad būtų išvengta stogo
pažeidimų, vežant krovinius būtina naudoti
tinkamas jūsų automobiliui skersines stogo
sijas.
Laikykitės stogo sijų instrukcijoje pateiktų
montavimo rekomendacijų ir naudojimo sąlygų.Modifikacijos su
išilginėmis stogo
sijomis
Norėdami uždėti stogo sijas turite naudotis tik
tam skirtomis keturiomis tvirtinimo vietomis,
išdėstytomis stogo perimetru. Šias tvirtinimo
vietas dengia durys, kai jos yra uždarytos.
Stogo sijų tvirtinimo laikikliai turi smaigus,
kuriuos reikia įkišti į kiekvienos tvirtinimo vietos
kiaurymę.
Modifikacijos be išilginių
stogo sijų
Skersines sijas ant išilginių stogo sijų turite
tvirtinti laikydamiesi nurodytų tvirtinimo taškų,
kurie yra paženklinti žymėmis ant išilginių
stogo sijų.
Rekomendacijos
F Tolygiai paskirstykite krovinį, venkite jį sutelkti į vieną šoną.
F

S
unkiausią krovinį padėkite kiek galima
arčiau stogo.
F

T
virtai pririškite krovinį, pažymėkite visus
jo išsikišimus.
F

V
ažiuokite atsargiai, nepamirškite apie
didesnį šoninio vėjo poveikį (automobilio
stabilumas gali būti pasikeitęs).
F

N
uimkite stogo sijas, kai tik baigsite vežti
krovinį. Maksimali apkrova, paskirstyta ant
stogo sijų, kai krovinio aukštis neviršija
40
cm: 80 kg
.
Kadangi ši vertė gali būti skirtinga,
patikslinkite, kokia maksimali apkrova
yra nurodyta gamintojo pateiktoje stogo
sijų instrukcijoje.
Jei aukštis viršija 40 cm, laikykitės
atitinkamo greičio, priklausomai nuo
kelio profilio, kad nepažeistumėte stogo
sijų ir tvirtinimo laikiklių ir tvirtinimo
vietų ant automobilio.
Kai vežate ilgesnius už automobilį
krovinius, laikykitės kelių eismo
taisyklėse nurodytų reikalavimų.
Jei pervežate ilgus daiktus,
rekomenduojama išjungti elektrinio
galinio gaubto atidarymo funkciją.
7
Praktinė informacija

270
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016
TOTAL & CITROËN
Stiprinanti galią ir mažinanti
degalų sąnaudas partnerystė
Stiprinanti galią naujovė
Daugiau kaip 40 metų firmos TOTAL tyrimo ir plėtros
p adaliniai kuria CITROËN automobiliams tepalus,
atitinkančius CITROËN automobilių moderniausias
technines naujoves, - ir lenktynėse, ir kasdienėmis
važiavimo sąlygomis.
Jie jums garantuoja galimybę pasiekti didžiausią
variklio galią ir jo ilgaamžiškumą.
Optimali jūsų variklio
apsauga
Savojo CITROËN automobilio techninei
priežiūrai naudodami alyvas TOTAL jūs
prisidėsite prie variklio ilgaamžiškumo ir
jo galios stiprinimo, ir saugosite aplinką.
Praktinė informacija

271
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016

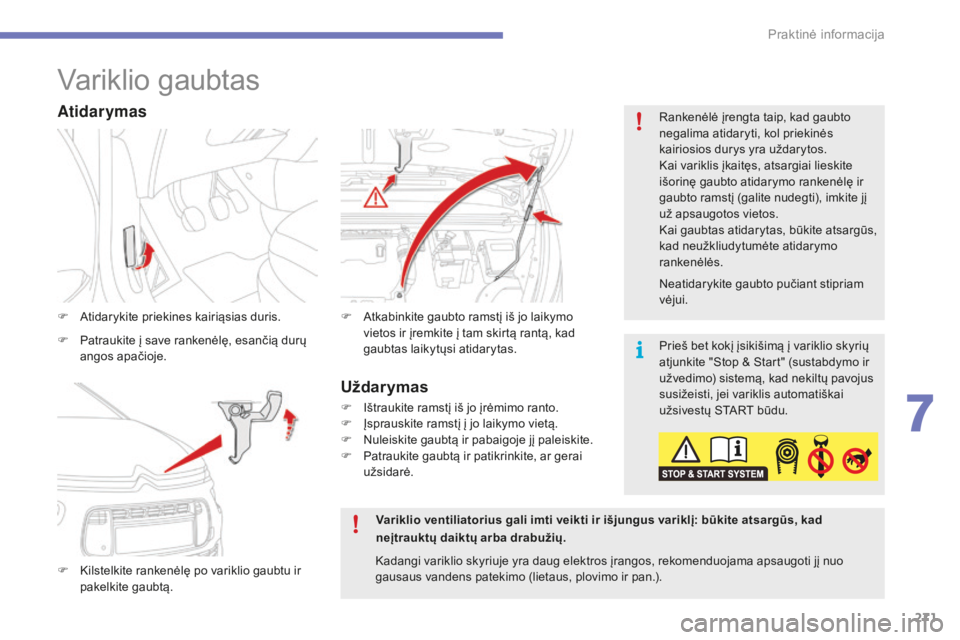

Variklio gaubtas
F Atidarykite priekines kairiąsias duris.
F
K
ilstelkite rankenėlę po variklio gaubtu ir
pakelkite gaubtą. F
A tkabinkite gaubto ramstį iš jo laikymo
vietos ir įremkite į tam skirtą rantą, kad
gaubtas laikytųsi atidarytas.
Atidarymas
F Patraukite į save rankenėlę, esančią durų angos apačioje. Prieš bet kokį įsikišimą į variklio skyrių
atjunkite "Stop & Start" (sustabdymo ir
užvedimo) sistemą, kad nekiltų pavojus
susižeisti, jei variklis automatiškai
užsivestų START būdu.
Variklio ventiliatorius gali imti veikti ir išjungus variklį: būkite atsargūs, kad
neįtrauktų daiktų arba drabužių. Neatidarykite gaubto pučiant stipriam
vėjui.
Rankenėlė įrengta taip, kad gaubto
negalima atidaryti, kol priekinės
kairiosios durys yra uždarytos.
Kai variklis įkaitęs, atsargiai lieskite
išorinę gaubto atidarymo rankenėlę ir
gaubto ramstį (galite nudegti), imkite jį
už apsaugotos vietos.
Kai gaubtas atidarytas, būkite atsargūs,
kad neužkliudytumėte atidarymo
rankenėlės.
Kadangi variklio skyriuje yra daug elektros įrangos, rekomenduojama apsaugoti jį nuo
gausaus vandens patekimo (lietaus, plovimo ir pan.).
Uždarymas
F Ištraukite ramstį iš jo įrėmimo ranto.
F Į sprauskite ramstį į jo laikymo vietą.
F

N
uleiskite gaubtą ir pabaigoje jį paleiskite.
F

P
atraukite gaubtą ir patikrinkite, ar gerai
užsidarė.
7
Praktinė informacija

272
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016

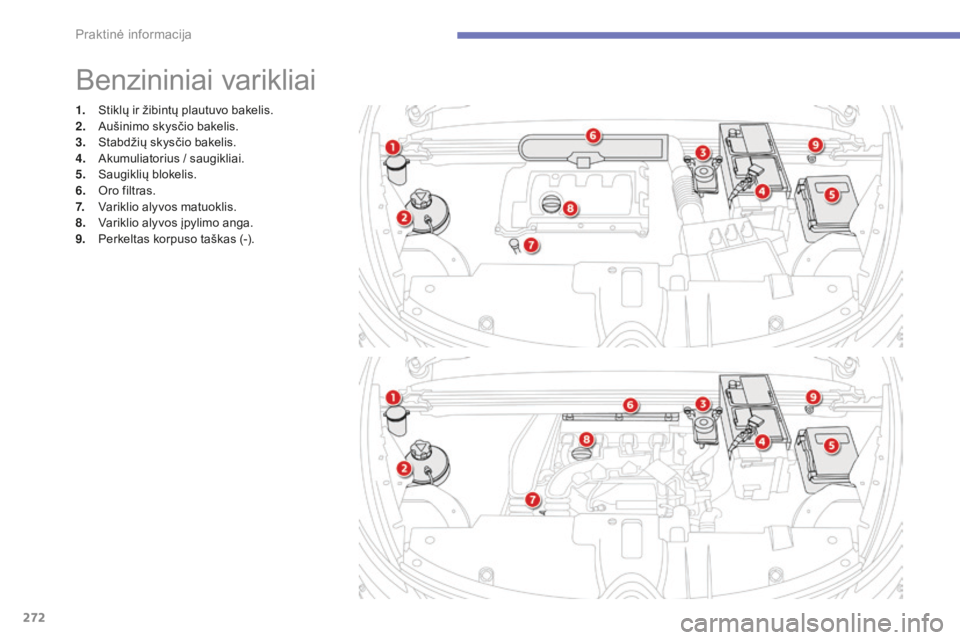

1. Stiklų ir žibintų plautuvo bakelis.
2. Aušinimo skysčio bakelis.
3.
S

tabdžių skysčio bakelis.
4.
A

kumuliatorius / saugikliai.
5.
Sa

ugiklių blokelis.
6.
O

ro filtras.
7.
V

ariklio alyvos matuoklis.
8.
V

ariklio alyvos įpylimo anga.
9.
Pe

rkeltas korpuso taškas (-).
Benzininiai varikliai
Praktinė informacija

273
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016

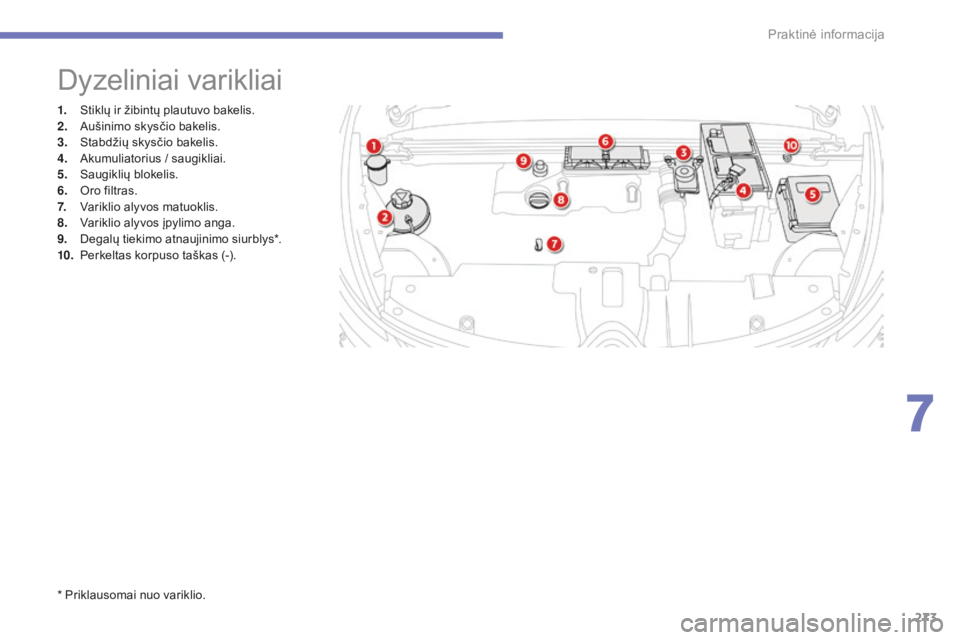

1. Stiklų ir žibintų plautuvo bakelis.
2. Aušinimo skysčio bakelis.
3.
S

tabdžių skysčio bakelis.
4.
A

kumuliatorius / saugikliai.
5.
Sa

ugiklių blokelis.
6.
O

ro filtras.
7.
V

ariklio alyvos matuoklis.
8.
V

ariklio alyvos įpylimo anga.
9.
D

egalų tiekimo atnaujinimo siurblys*.
10.
Pe

rkeltas korpuso taškas (-).
Dyzeliniai varikliai
* Priklausomai nuo variklio.
7
Praktinė informacija

274
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016

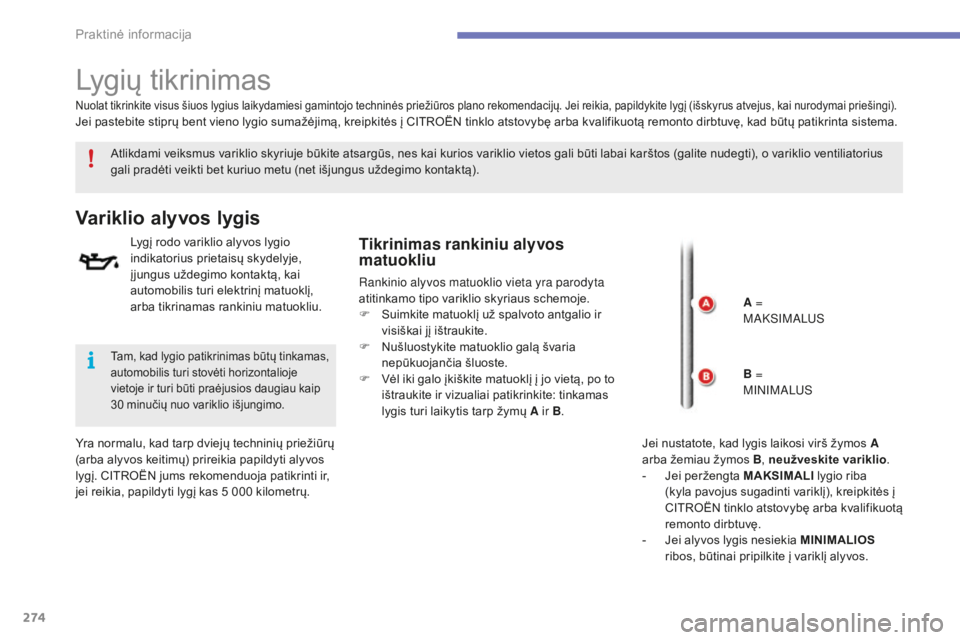

Lygių tikrinimas
Atlikdami veiksmus variklio skyriuje būkite atsargūs, nes kai kurios variklio vietos gali būti labai karštos (galite nudegti), o variklio ventiliatorius
gali pradėti veikti bet kuriuo metu (net išjungus uždegimo kontaktą).
Variklio alyvos lygis
Lygį rodo variklio alyvos lygio
indikatorius prietaisų skydelyje,
į jungus uždegimo kontaktą, kai
automobilis turi elektrinį matuoklį,
arba tikrinamas rankiniu matuokliu.Tikrinimas rankiniu alyvos
matuokliu
Rankinio alyvos matuoklio vieta yra parodyta
atitinkamo tipo variklio skyriaus schemoje.
F
S
uimkite matuoklį už spalvoto antgalio ir
visiškai jį ištraukite.
F

N
ušluostykite matuoklio galą švaria
nepūkuojančia šluoste.
F

V
ėl iki galo įkiškite matuoklį į jo vietą, po to
ištraukite ir vizualiai patikrinkite: tinkamas
lygis turi laikytis tarp žymų A ir B .
Yra normalu, kad tarp dviejų techninių priežiūrų
(arba alyvos keitimų) prireikia papildyti alyvos
lygį. CITROËN jums rekomenduoja patikrinti ir,
jei reikia, papildyti lygį kas 5

000

kilometrų.
Nuolat tikrinkite visus šiuos lygius laikydamiesi gamintojo techninės priežiūros plano rekomendacijų. Jei reikia, papildykite lygį (išskyrus atvejus, kai nurodymai priešingi).Jei pastebite stiprų bent vieno lygio sumažėjimą, kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę, kad būtų patikrinta sistema.
Tam, kad lygio patikrinimas būtų tinkamas,
automobilis turi stovėti horizontalioje
vietoje ir turi būti praėjusios daugiau kaip
30 minučių nuo variklio išjungimo.
A =
MAKSIMALUS
B =
MINIMALUS
Jei nustatote, kad lygis laikosi virš žymos A
arba žemiau žymos B, neužveskite variklio .
-

J

ei peržengta MAKSIMALI lygio riba
(kyla pavojus sugadinti variklį), kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
-

J

ei alyvos lygis nesiekia MINIMALIOS
ribos, būtinai pripilkite į variklį alyvos.
Praktinė informacija

275
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016

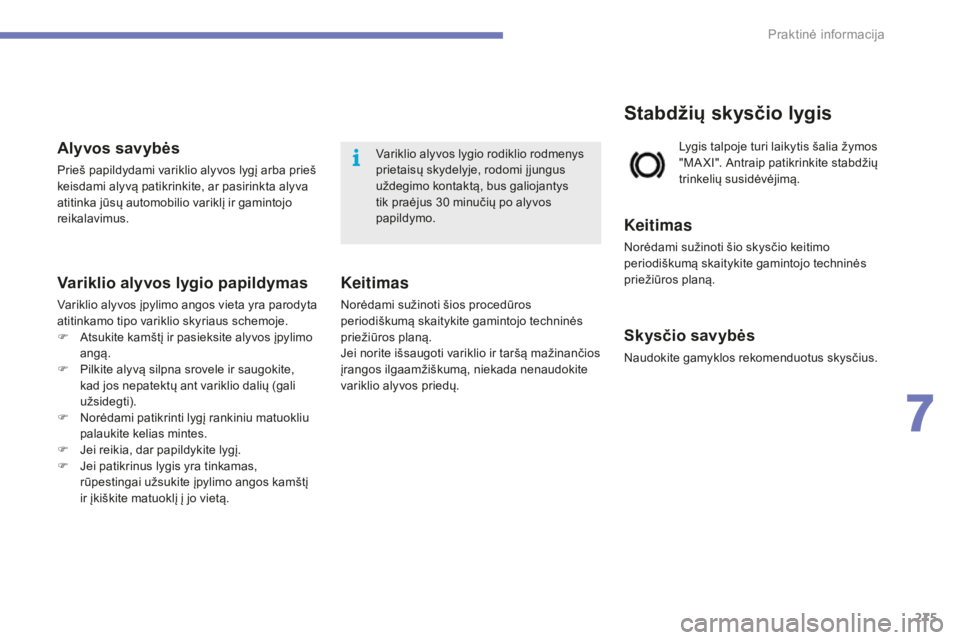

Lygis talpoje turi laikytis šalia žymos
"MA XI". Antraip patikrinkite stabdžių
trinkelių susidėvėjimą.
Stabdžių skysčio lygis
Keitimas
Norėdami sužinoti šio skysčio keitimo
periodiškumą skaitykite gamintojo techninės
priežiūros planą.
Skysčio savybės
Naudokite gamyklos rekomenduotus skysčius.
Variklio alyvos lygio papildymas
Variklio alyvos įpylimo angos vieta yra parodyta
atitinkamo tipo variklio skyriaus schemoje.
F
A
tsukite kamštį ir pasieksite alyvos įpylimo
angą.
F

P
ilkite alyvą silpna srovele ir saugokite,
kad jos nepatektų ant variklio dalių (gali
užsidegti).
F

N
orėdami patikrinti lygį rankiniu matuokliu
palaukite kelias mintes.
F

J
ei reikia, dar papildykite lygį.
F

J
ei patikrinus lygis yra tinkamas,
rūpestingai užsukite įpylimo angos kamštį
ir įkiškite matuoklį į jo vietą.
Keitimas
Norėdami sužinoti šios procedūros
periodiškumą skaitykite gamintojo techninės
priežiūros planą.
Jei norite išsaugoti variklio ir taršą mažinančios
įrangos ilgaamžiškumą, niekada nenaudokite
variklio alyvos priedų. Variklio alyvos lygio rodiklio rodmenys
prietaisų skydelyje, rodomi į jungus
uždegimo kontaktą, bus galiojantys
tik praėjus 30
minučių po alyvos
papildymo.
Alyvos savybės
Prieš papildydami variklio alyvos lygį arba prieš
keisdami alyvą patikrinkite, ar pasirinkta alyva
atitinka jūsų automobilio variklį ir gamintojo
reikalavimus.
7
Praktinė informacija

276
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016

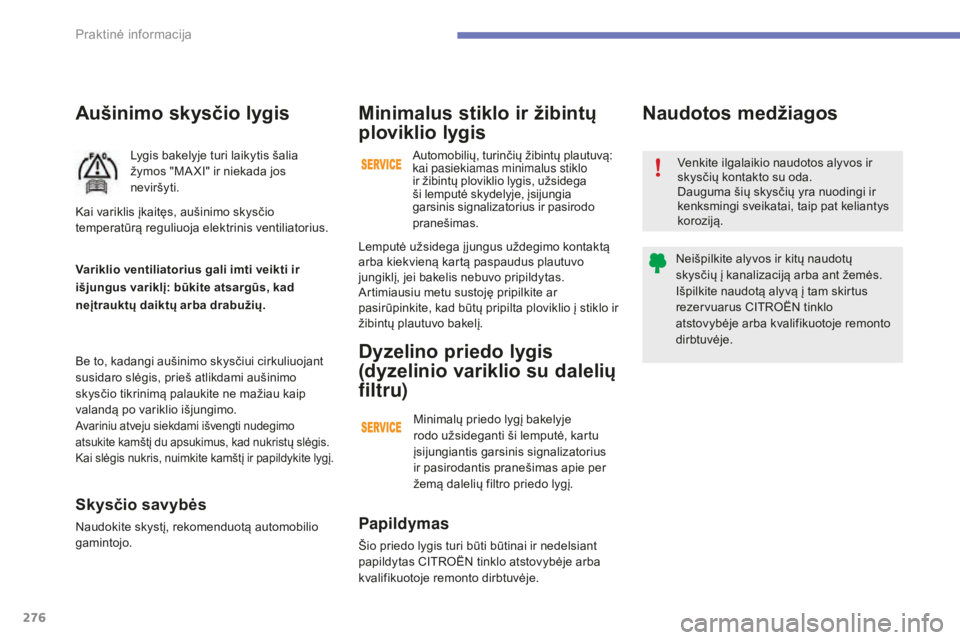

Aušinimo skysčio lygis
Lygis bakelyje turi laikytis šalia
žymos "MA XI" ir niekada jos
neviršyti.
Be to, kadangi aušinimo skysčiui cirkuliuojant
susidaro slėgis, prieš atlikdami aušinimo
skysčio tikrinimą palaukite ne mažiau kaip
valandą po variklio išjungimo.
Avariniu atveju siekdami išvengti nudegimo
atsukite kamštį du apsukimus, kad nukristų slėgis.
Kai slėgis nukris, nuimkite kamštį ir papildykite lygį.
Skysčio savybės
Naudokite skystį, rekomenduotą automobilio
gamintojo. Variklio ventiliatorius gali imti veikti ir
išjungus variklį: būkite atsargūs, kad
neįtrauktų daiktų arba drabužių. Kai variklis įkaitęs, aušinimo skysčio
temperatūrą reguliuoja elektrinis ventiliatorius.Papildymas
Šio priedo lygis turi būti būtinai ir nedelsiant
papildytas CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Dyzelino priedo lygis
(dyzelinio variklio su dalelių
filtru)
Minimalų priedo lygį bakelyje
rodo užsideganti ši lemputė, kartu
įsijungiantis garsinis signalizatorius
ir pasirodantis pranešimas apie per
žemą dalelių filtro priedo lygį.
Lemputė užsidega į jungus uždegimo kontaktą
arba kiekvieną kartą paspaudus plautuvo
jungiklį, jei bakelis nebuvo pripildytas.
Artimiausiu metu sustoję pripilkite ar
pasirūpinkite, kad būtų pripilta ploviklio į stiklo ir
žibintų plautuvo bakelį.
Minimalus stiklo ir žibintų
ploviklio lygis
Automobilių, turinčių žibintų plautuvą:
kai pasiekiamas minimalus stiklo
ir žibintų ploviklio lygis, užsidega
ši lemputė skydelyje, įsijungia
garsinis signalizatorius ir pasirodo
pranešimas.
Venkite ilgalaikio naudotos alyvos ir
skysčių kontakto su oda.
Dauguma šių skysčių yra nuodingi ir
kenksmingi sveikatai, taip pat keliantys
koroziją.
Neišpilkite alyvos ir kitų naudotų
skysčių į kanalizaciją arba ant žemės.
Išpilkite naudotą alyvą į tam skirtus
rezervuarus CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Naudotos medžiagos
Praktinė informacija

277
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016

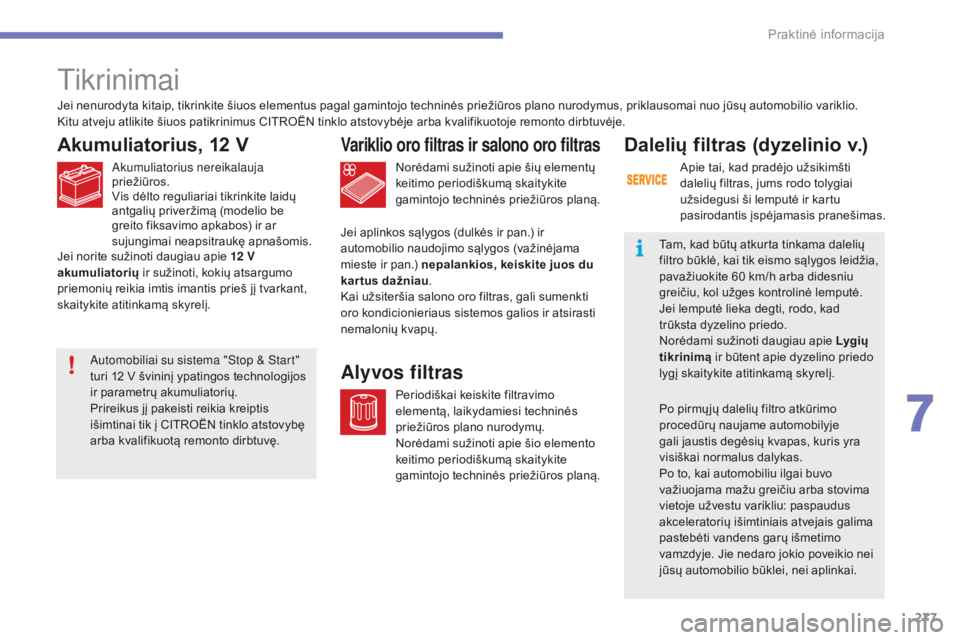

Tikrinimai
Akumuliatorius, 12 V
Akumuliatorius nereikalauja
priežiūros.
Vis dėlto reguliariai tikrinkite laidų
antgalių priveržimą (modelio be
greito fiksavimo apkabos) ir ar
sujungimai neapsitraukę apnašomis.Norėdami sužinoti apie šių elementų
keitimo periodiškumą skaitykite
gamintojo techninės priežiūros planą.
Variklio oro filtras ir salono oro filtras
Periodiškai keiskite filtravimo
elementą, laikydamiesi techninės
priežiūros plano nurodymų.
Norėdami sužinoti apie šio elemento
keitimo periodiškumą skaitykite
gamintojo techninės priežiūros planą.
Alyvos filtrasAutomobiliai su sistema "Stop & Start"
turi 12
V švininį ypatingos technologijos
ir parametrų akumuliatorių.
Prireikus jį pakeisti reikia kreiptis
išimtinai tik į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Jei nenurodyta kitaip, tikrinkite šiuos elementus pagal gamintojo techninės priežiūros plano nurodymus, priklausomai nuo jūsų automobilio variklio.
Kitu atveju atlikite šiuos patikrinimus CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Jei aplinkos sąlygos (dulkės ir pan.) ir
automobilio naudojimo sąlygos (važinėjama
mieste ir pan.) nepalankios, keiskite juos du
kar tus dažniau.
Kai užsiteršia salono oro filtras, gali sumenkti
oro kondicionieriaus sistemos galios ir atsirasti
nemalonių kvapų.
Dalelių filtras (dyzelinio v.)
Apie tai, kad pradėjo užsikimšti
dalelių filtras, jums rodo tolygiai
užsidegusi ši lemputė ir kartu
pasirodantis įspėjamasis pranešimas.
Tam, kad būtų atkurta tinkama dalelių
filtro būklė, kai tik eismo sąlygos leidžia,
pavažiuokite 60
km/h arba didesniu
greičiu, kol užges kontrolinė lemputė.
Jei lemputė lieka degti, rodo, kad
trūksta dyzelino priedo.
Norėdami sužinoti daugiau apie Lygių
tikrinimą ir būtent apie dyzelino priedo
lygį skaitykite atitinkamą skyrelį.
Po pirmų jų dalelių filtro atkūrimo
procedūrų naujame automobilyje
gali jaustis degėsių kvapas, kuris yra
visiškai normalus dalykas.
Po to, kai automobiliu ilgai buvo
važiuojama mažu greičiu arba stovima
vietoje užvestu varikliu: paspaudus
akceleratorių išimtiniais atvejais galima
pastebėti vandens garų išmetimo
vamzdyje. Jie nedaro jokio poveikio nei
jūsų automobilio būklei, nei aplinkai.
Jei norite sužinoti daugiau apie 12

V
akumuliatorių ir sužinoti, kokių atsargumo
priemonių reikia imtis imantis prieš jį tvarkant,
skaitykite atitinkamą skyrelį.
7
Praktinė informacija

278
C4-Picasso-II_lt_Chap07_info-pratiques_ed01-2016

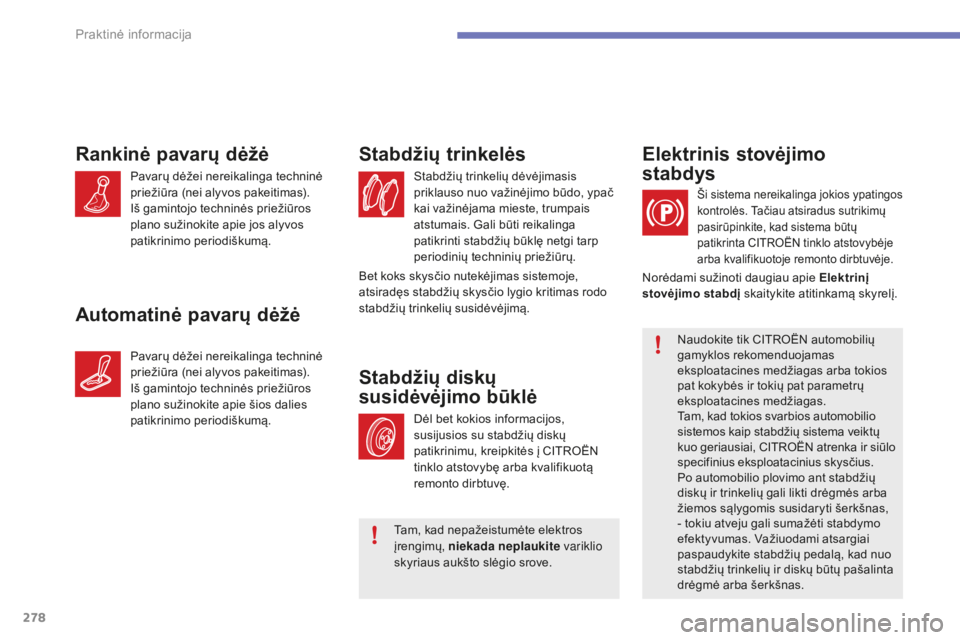

Stabdžių trinkelių dėvėjimasis
priklauso nuo važinėjimo būdo, ypač
kai važinėjama mieste, trumpais
atstumais. Gali būti reikalinga
patikrinti stabdžių būklę netgi tarp
periodinių techninių priežiūrų.
Stabdžių trinkelės
Dėl bet kokios informacijos,
susijusios su stabdžių diskų
patikrinimu, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Stabdžių diskų
susidėvėjimo būklė
Naudokite tik CITROËN automobilių
gamyklos rekomenduojamas
eksploatacines medžiagas arba tokios
pat kokybės ir tokių pat parametrų
eksploatacines medžiagas.
Tam, kad tokios svarbios automobilio
sistemos kaip stabdžių sistema veiktų
kuo geriausiai, CITROËN atrenka ir siūlo
specifinius eksploatacinius skysčius.
Po automobilio plovimo ant stabdžių
diskų ir trinkelių gali likti drėgmės arba
žiemos sąlygomis susidaryti šerkšnas,
- tokiu atveju gali sumažėti stabdymo
efektyvumas. Važiuodami atsargiai
paspaudykite stabdžių pedalą, kad nuo
stabdžių trinkelių ir diskų būtų pašalinta
drėgmė arba šerkšnas.
Elektrinis stovėjimo
stabdys
Norėdami sužinoti daugiau apie Elektrinį
stovėjimo stabdį skaitykite atitinkamą skyrelį.
Ši sistema nereikalinga jokios ypatingos
kontrolės. Tačiau atsiradus sutrikimų
pasirūpinkite, kad sistema būtų
patikrinta CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Rankinė pavarų dėžė
Pavarų dėžei nereikalinga techninė
priežiūra (nei alyvos pakeitimas).
Iš gamintojo techninės priežiūros
plano sužinokite apie jos alyvos
patikrinimo periodiškumą.
Automatinė pavarų dėžė
Pavarų dėžei nereikalinga techninė
priežiūra (nei alyvos pakeitimas).
Iš gamintojo techninės priežiūros
plano sužinokite apie šios dalies
patikrinimo periodiškumą.Tam, kad nepažeistumėte elektros
įrengimų, niekada neplaukite variklio
skyriaus aukšto slėgio srove.
Bet koks skysčio nutekėjimas sistemoje,
atsiradęs stabdžių skysčio lygio kritimas rodo
stabdžių trinkelių susidėvėjimą.
Praktinė informacija
