CITROEN C4 SPACETOURER 2016 InstruktionsbÖcker (in Swedish)

19
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

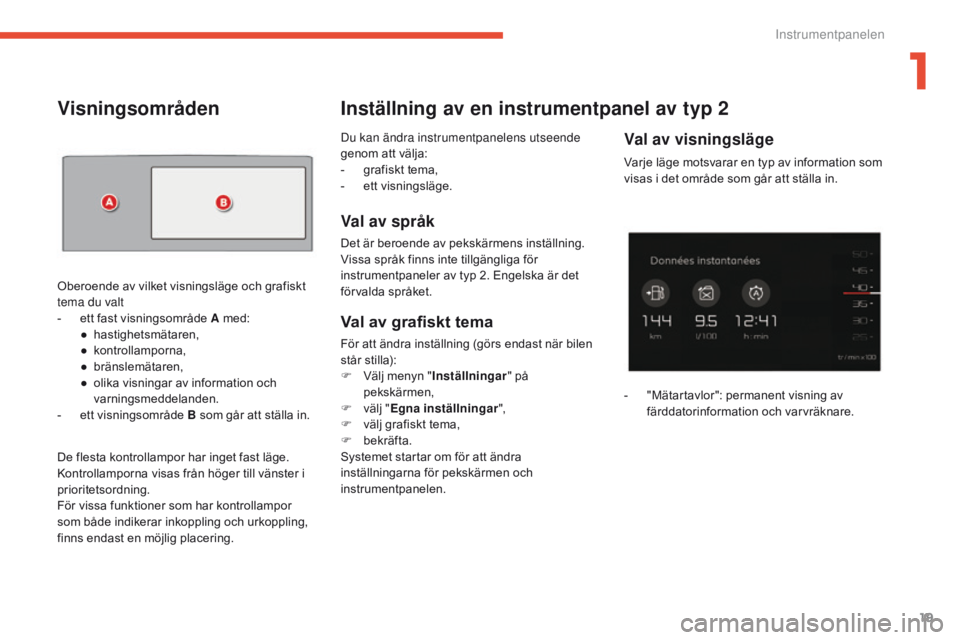

Du kan ändra instrumentpanelens utseende
genom att välja:
-
g
rafiskt tema,
-
e

tt visningsläge.
Val av språk
Det är beroende av pekskärmens inställning.
Vissa språk finns inte tillgängliga för
instrumentpaneler av typ 2. Engelska är det
förvalda språket. Varje läge motsvarar en typ av information som
visas i det område som går att ställa in.
Inställning av en instrumentpanel av typ 2
Val av visningsläge
- "Mätartavlor": permanent visning av
färddatorinformation och varvräknare.
Visningsområden
Oberoende av vilket visningsläge och grafiskt
tema du valt
-

e
tt fast visningsområde A med:
●
ha

stighetsmätaren,
●
k

ontrollamporna,
●
b

ränslemätaren,
●

o
lika visningar av information och
varningsmeddelanden.
-

e
tt visningsområde B som går att ställa in.
De flesta kontrollampor har inget fast läge.
Kontrollamporna visas från höger till vänster i
prioritetsordning.
För vissa funktioner som har kontrollampor
som både indikerar inkoppling och urkoppling,
finns endast en möjlig placering.
Val av grafiskt tema
För att ändra inställning (görs endast när bilen
står stilla):
F
V
älj menyn " Inställningar " på
pekskärmen,
F

v
älj "Egna inställningar ",
F

v
älj grafiskt tema,
F

b
ekräfta.
Systemet startar om för att ändra
inställningarna för pekskärmen och
instrumentpanelen.
1
Instrumentpanelen

20
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

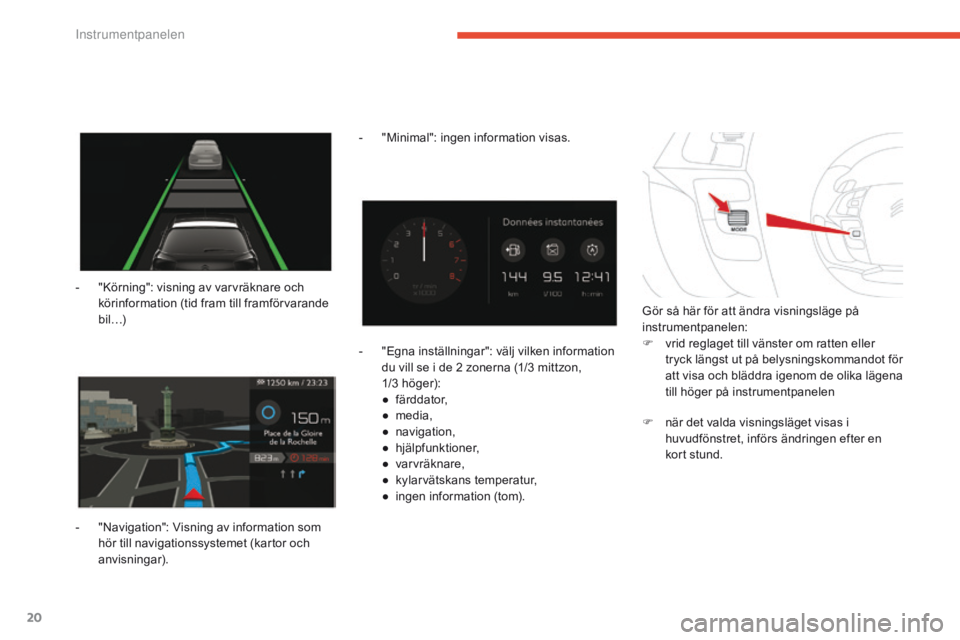

- "Körning": visning av varvräknare och körinformation (tid fram till framförvarande
bil…)
-

"
Navigation": Visning av information som
hör till navigationssystemet (kartor och
anvisningar). -

"
Minimal": ingen information visas.
-
"
Egna inställningar": välj vilken information
du vill se i de 2 zonerna (1/3 mittzon,
1/3
höger):
●
fä

rddator,
●

m
edia,
●
n

avigation,
●
hj

älpfunktioner,
●
v

arvräknare,
●
k

ylarvätskans temperatur,
●

i
ngen information (tom).Gör så här för att ändra visningsläge på
instrumentpanelen:
F

v
rid reglaget till vänster om ratten eller
tryck längst ut på belysningskommandot för
att visa och bläddra igenom de olika lägena
till höger på instrumentpanelen
F

n
är det valda visningsläget visas i
huvudfönstret, införs ändringen efter en
kort stund.
Instrumentpanelen

21
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

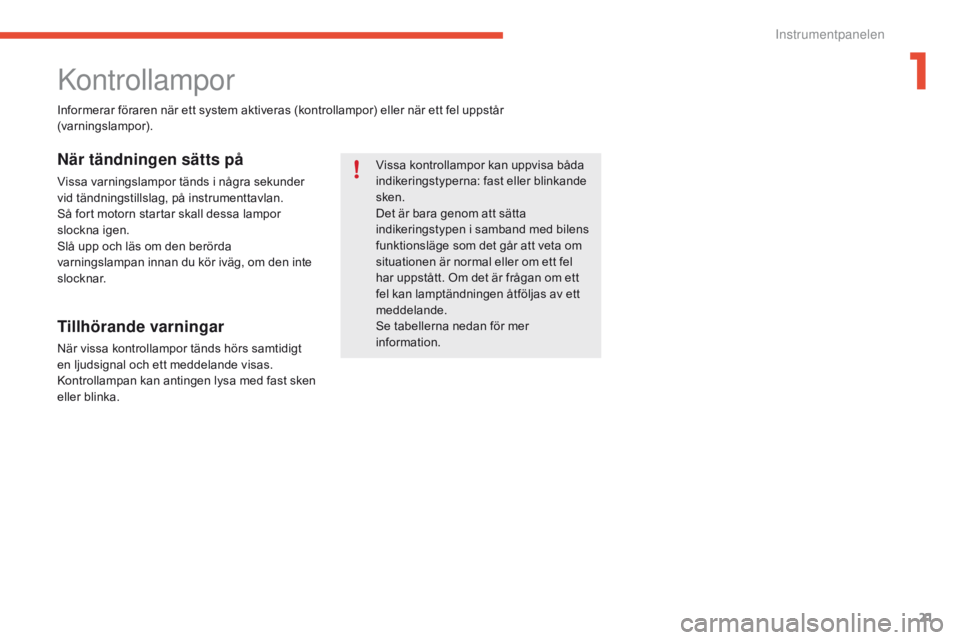

Kontrollampor
Vissa kontrollampor kan uppvisa båda
indikeringstyperna: fast eller blinkande
sken.
Det är bara genom att sätta
indikeringstypen i samband med bilens
funktionsläge som det går att veta om
situationen är normal eller om ett fel
har uppstått. Om det är frågan om ett
fel kan lamptändningen åtföljas av ett
meddelande.
Se tabellerna nedan för mer
information.
Informerar föraren när ett system aktiveras (kontrollampor) eller när ett fel uppstår
(varningslampor).När tändningen sätts på
Vissa varningslampor tänds i några sekunder
vid tändningstillslag, på instrumenttavlan.
Så fort motorn startar skall dessa lampor
slockna igen.
Slå upp och läs om den berörda
varningslampan innan du kör iväg, om den inte
slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt
en ljudsignal och ett meddelande visas.
Kontrollampan kan antingen lysa med fast sken
eller blinka.
1
Instrumentpanelen

22
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

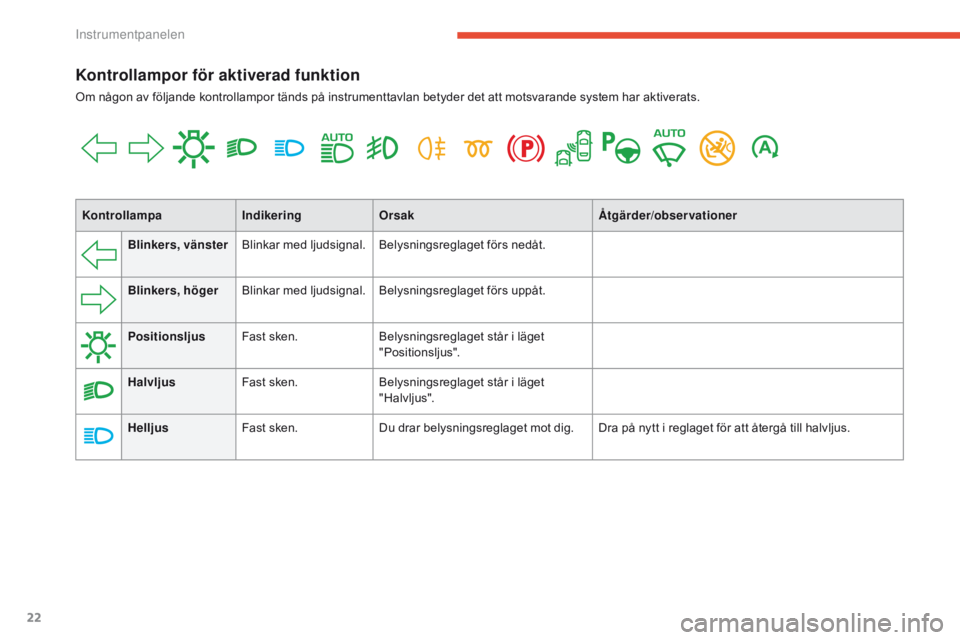

Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds på instrumenttavlan betyder det att motsvarande system har aktiverats.Kontrollampa IndikeringOrsak Åtgärder/observationer
Blinkers, vänster Blinkar med ljudsignal. Belysningsreglaget förs nedåt.
Blinkers, höger Blinkar med ljudsignal. Belysningsreglaget förs uppåt.
Positionsljus Fast sken. Belysningsreglaget står i läget
"Positionsljus".
Halvljus Fast sken. Belysningsreglaget står i läget
"Halvljus".
Helljus Fast sken. Du drar belysningsreglaget mot dig. Dra på nytt i reglaget för att återgå till halvljus.
Instrumentpanelen

23
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

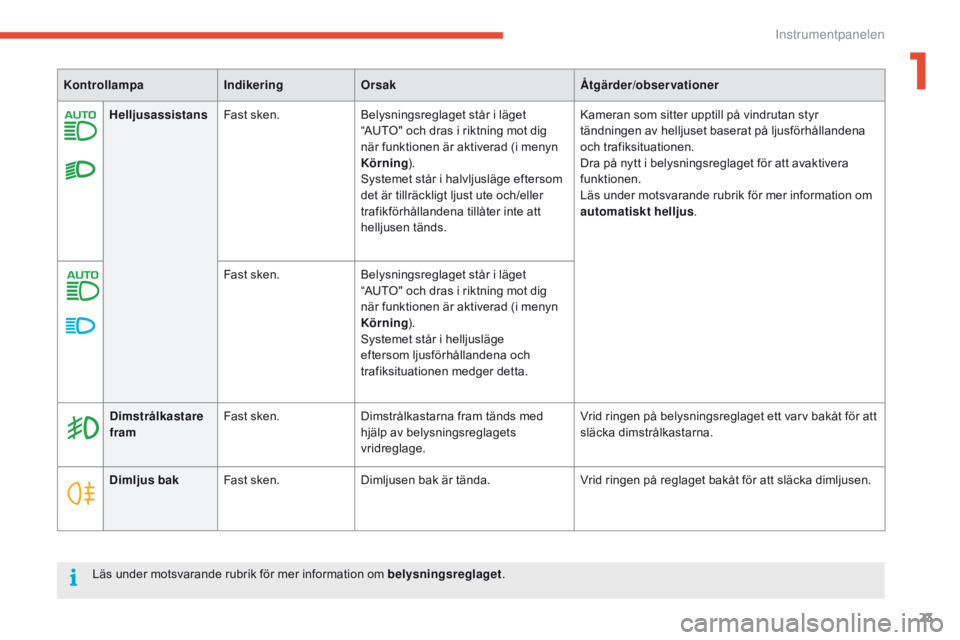

HelljusassistansFast sken. Belysningsreglaget står i läget
“AUTO" och dras i riktning mot dig
när funktionen är aktiverad (i menyn
Körning).
Systemet står i halvljusläge eftersom
det är tillräckligt ljust ute och/eller
trafikförhållandena tillåter inte att
helljusen tänds. Kameran som sitter upptill på vindrutan styr
tändningen av helljuset baserat på ljusförhållandena
och trafiksituationen.
Dra på nytt i belysningsreglaget för att avaktivera
funktionen.
Läs under motsvarande rubrik för mer information om
automatiskt helljus
.
Fast sken. Belysningsreglaget står i läget
“AUTO" och dras i riktning mot dig
när funktionen är aktiverad (i menyn
Körning).
Systemet står i helljusläge
eftersom ljusförhållandena och
trafiksituationen medger detta.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Dimljus bak Fast sken. Dimljusen bak är tända. Vrid ringen på reglaget bakåt för att släcka dimljusen.
Dimstrålkastare
fram
Fast sken.
Dimstrålkastarna fram tänds med
hjälp av belysningsreglagets
vridreglage. Vrid ringen på belysningsreglaget ett varv bakåt för att
släcka dimstrålkastarna.
Läs under motsvarande rubrik för mer information om belysningsreglaget .
1
Instrumentpanelen

24
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

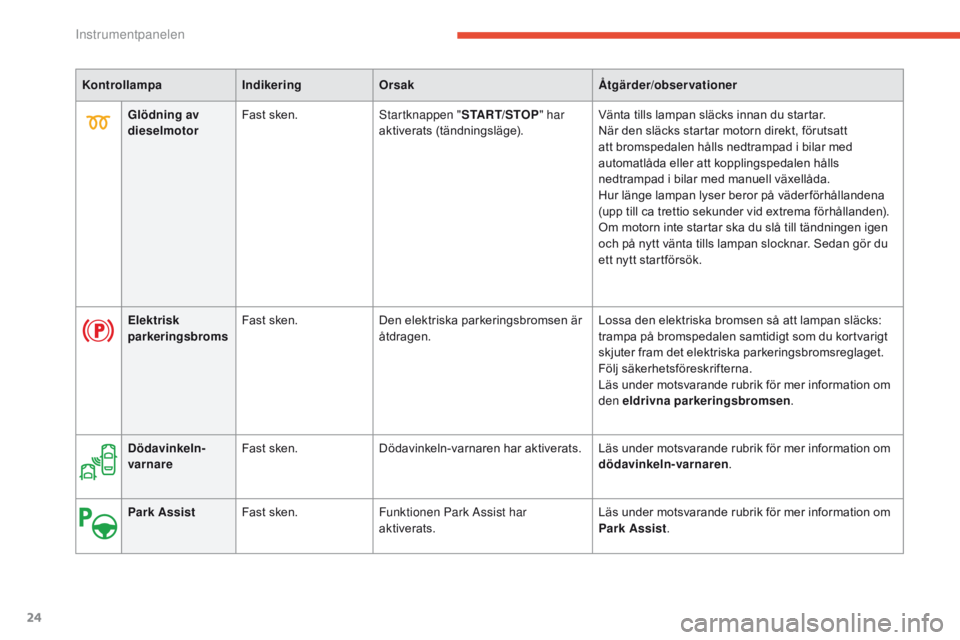

KontrollampaIndikeringOrsak Åtgärder/observationer
Elektrisk
parkeringsbroms Fast sken.
Den elektriska parkeringsbromsen är
åtdragen. Lossa den elektriska bromsen så att lampan släcks:
trampa på bromspedalen samtidigt som du kortvarigt
skjuter fram det elektriska parkeringsbromsreglaget.
Följ säkerhetsföreskrifterna.
Läs under motsvarande rubrik för mer information om
den eldrivna parkeringsbromsen
.
Glödning av
dieselmotor
Fast sken.
Startknappen "START/STOP" har
aktiverats (tändningsläge). Vänta tills lampan släcks innan du startar.
När den släcks startar motorn direkt, förutsatt
att bromspedalen hålls nedtrampad i bilar med
automatlåda eller att kopplingspedalen hålls
nedtrampad i bilar med manuell växellåda.
Hur länge lampan lyser beror på väder förhållandena
(upp till ca trettio sekunder vid extrema förhållanden).
Om motorn inte startar ska du slå till tändningen igen
och på nytt vänta tills lampan slocknar. Sedan gör du
ett nytt startförsök.
Dödavinkeln-
varnare Fast sken.
Dödavinkeln-varnaren har aktiverats. Läs under motsvarande rubrik för mer information om
dödavinkeln-varnaren.
Park Assist Fast sken. Funktionen Park Assist har
aktiverats. Läs under motsvarande rubrik för mer information om
Park Assist
.
Instrumentpanelen

25
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

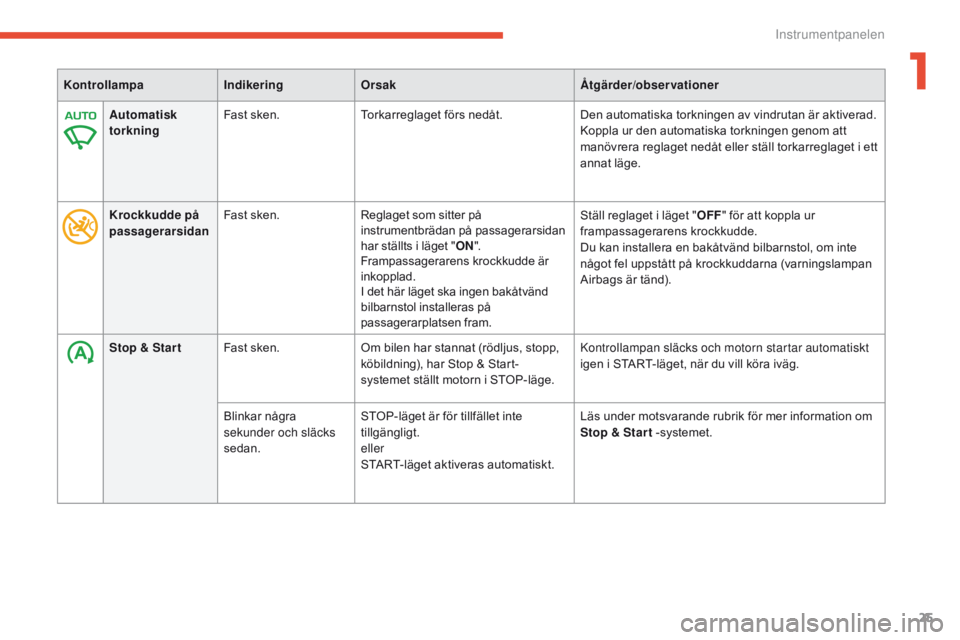

KontrollampaIndikeringOrsak Åtgärder/observationer
Automatisk
torkning Fast sken.
Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.
Koppla ur den automatiska torkningen genom att
manövrera reglaget nedåt eller ställ torkarreglaget i ett
annat läge.
Krockkudde på
passagerarsidan Fast sken.
Reglaget som sitter på
instrumentbrädan på passagerarsidan
har ställts i läget "ON".
Frampassagerarens krockkudde är
inkopplad.
I det här läget ska ingen bakåtvänd
bilbarnstol installeras på
passagerarplatsen fram. Ställ reglaget i läget "
OFF" för att koppla ur
frampassagerarens krockkudde.
Du kan installera en bakåtvänd bilbarnstol, om inte
något fel uppstått på krockkuddarna (varningslampan
Airbags är tänd).
Stop & Star t Fast sken. Om bilen har stannat (rödljus, stopp,
köbildning), har Stop & Start-
systemet ställt motorn i STOP-läge. Kontrollampan släcks och motorn startar automatiskt
igen i START-läget, när du vill köra iväg.
Blinkar några
sekunder och släcks
sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Läs under motsvarande rubrik för mer information om
Stop & Star t -systemet.
1
Instrumentpanelen

26
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

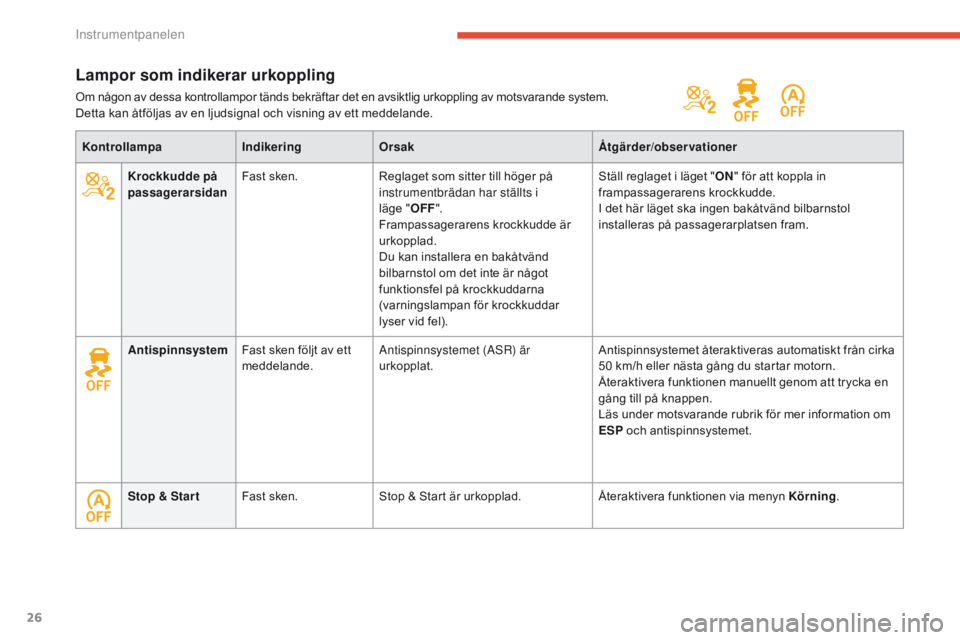

KontrollampaIndikeringOrsak Åtgärder/observationer
Krockkudde på
passagerarsidan Fast sken.
Reglaget som sitter till höger på
instrumentbrädan har ställts i
läge
"OFF ".
Frampassagerarens krockkudde är
urkopplad.
Du kan installera en bakåtvänd
bilbarnstol om det inte är något
funktionsfel på krockkuddarna
(varningslampan för krockkuddar
lyser vid fel). Ställ reglaget i läget "
ON" för att koppla in
frampassagerarens krockkudde.
I det här läget ska ingen bakåtvänd bilbarnstol
installeras på passagerarplatsen fram.
Antispinnsystem Fast sken följt av ett
meddelande. Antispinnsystemet (AS
r) ä

r
urkopplat. Antispinnsystemet återaktiveras automatiskt från cirka
50
km/h eller nästa gång du startar motorn.
Återaktivera funktionen manuellt genom att trycka en
gång till på knappen.
Läs under motsvarande rubrik för mer information om
ESP och antispinnsystemet.
Stop & Star t Fast sken. Stop & Start är urkopplad. Återaktivera funktionen via menyn Körning .
Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och visning av ett meddelande.
Instrumentpanelen

27
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

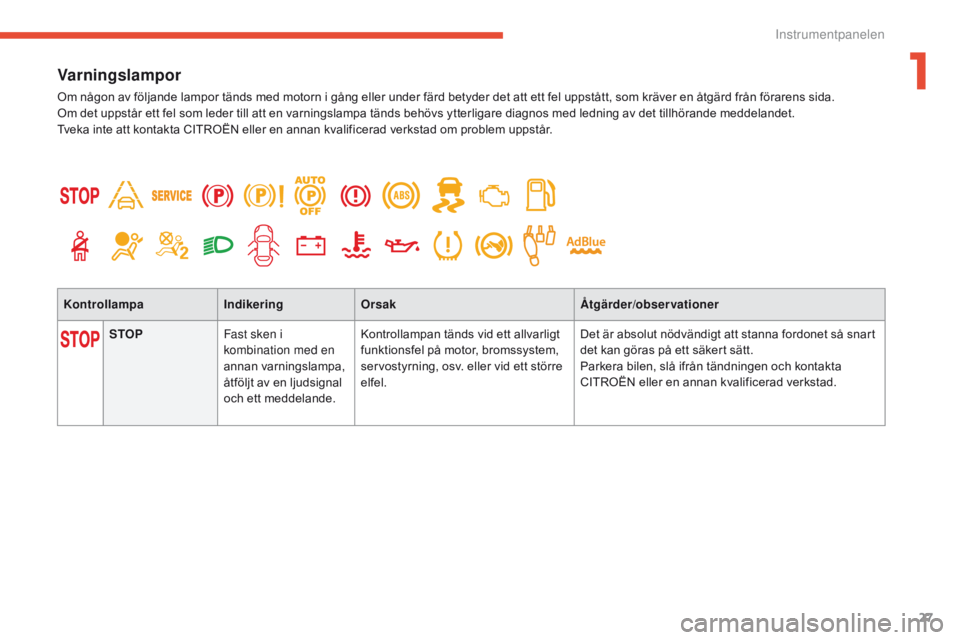

Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det att ett fel uppstått, som kräver en åtgärd från förarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds behövs ytterligare diagnos med ledning av det tillhörande meddelandet.
Tveka inte att kontakta CITROËN eller en annan kvalificerad verkstad om problem uppstår.Kontrollampa IndikeringOrsak Åtgärder/observationer
STOP Fast sken i
kombination med en
annan varningslampa,
åtföljt av en ljudsignal
och ett meddelande. Kontrollampan tänds vid ett allvarligt
funktionsfel på motor, bromssystem,
servostyrning, osv. eller vid ett större
elfel.
Det är absolut nödvändigt att stanna fordonet så snart
det kan göras på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta
CITROËN eller en annan kvalificerad verkstad.
1
Instrumentpanelen

28
C4-Picasso-II_sv_Chap01_instruments-bord_ed01-2016

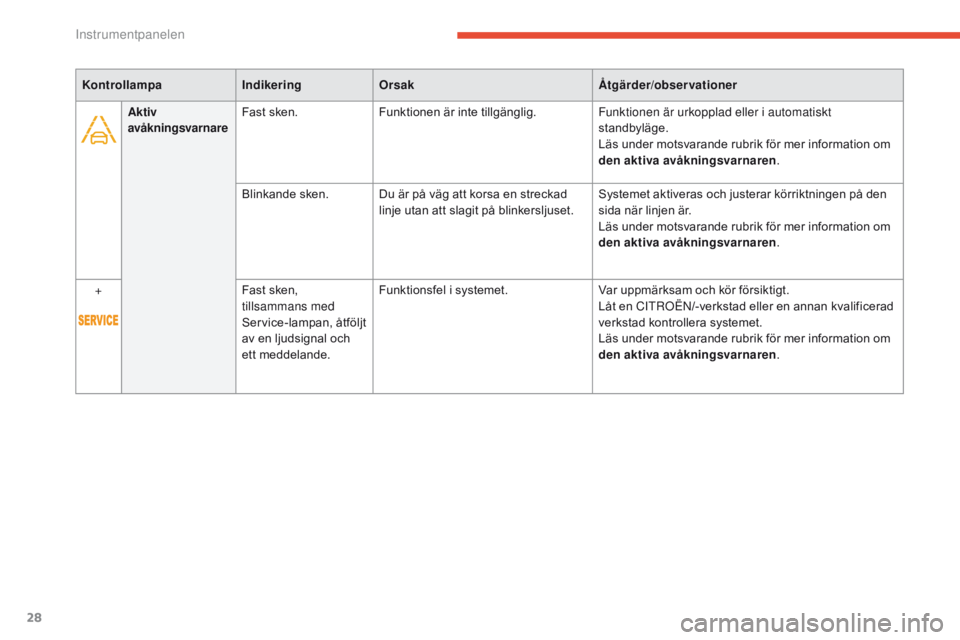

Aktiv
avåkningsvarnareFast sken.
Funktionen är inte tillgänglig. Funktionen är urkopplad eller i automatiskt
standbyläge.
Läs under motsvarande rubrik för mer information om
den aktiva avåkningsvarnaren.
Blinkande sken. Du är på väg att korsa en streckad
linje utan att slagit på blinkersljuset. Systemet aktiveras och justerar körriktningen på den
sida när linjen är.
Läs under motsvarande rubrik för mer information om
den aktiva avåkningsvarnaren
.
+ Fast sken,
tillsammans med
Service-lampan, åtföljt
av en ljudsignal och
ett meddelande.Funktionsfel i systemet.
Var uppmärksam och kör försiktigt.
Låt en CI
tr
Oë
n
/
-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Läs under motsvarande rubrik för mer information om
den aktiva avåkningsvarnaren .
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Instrumentpanelen
