CITROEN C4 SPACETOURER 2018 Eksploatavimo vadovas (in Lithuanian)

299
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

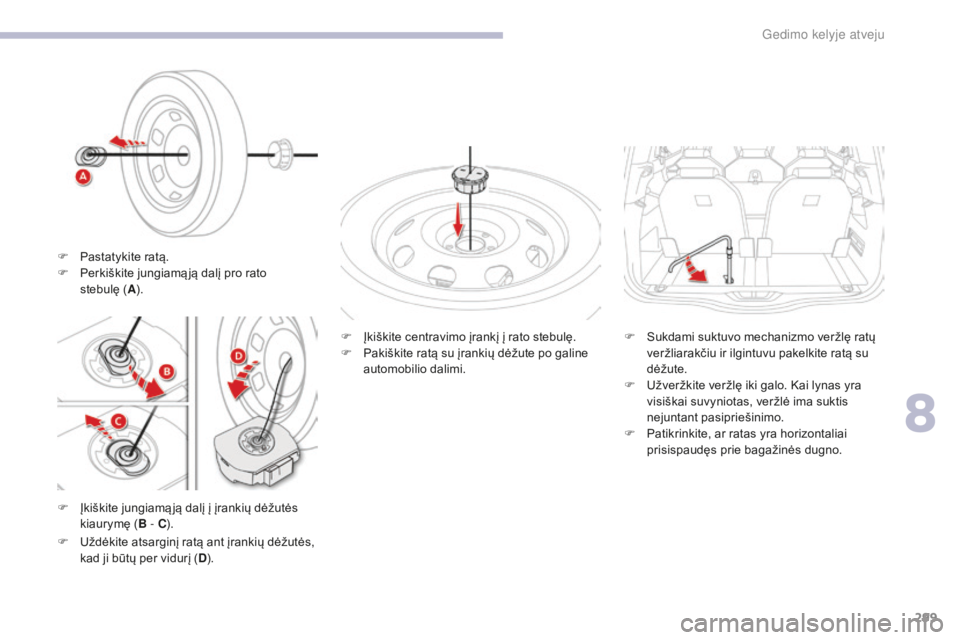

F Įkiškite jungiamą ją dalį į įrankių dėžutės kiaurymę ( B - C). F

Į
kiškite centravimo įrankį į rato stebulę.
F
P
akiškite ratą su įrankių dėžute po galine
automobilio dalimi.
F
U
ždėkite atsarginį ratą ant įrankių dėžutės,
kad ji būtų per vidurį ( D). F

S
ukdami suktuvo mechanizmo veržlę ratų
veržliarakčiu ir ilgintuvu pakelkite ratą su
dėžute.
F
U
žveržkite veržlę iki galo. Kai lynas yra
visiškai suvyniotas, veržlė ima suktis
nejuntant pasipriešinimo.
F
P
atikrinkite, ar ratas yra horizontaliai
prisispaudęs prie bagažinės dugno.
F
P
astatykite ratą.
F
Pe
rkiškite jungiamą ją dalį pro rato
stebulę ( A).
8
Gedimo kelyje atveju

300
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

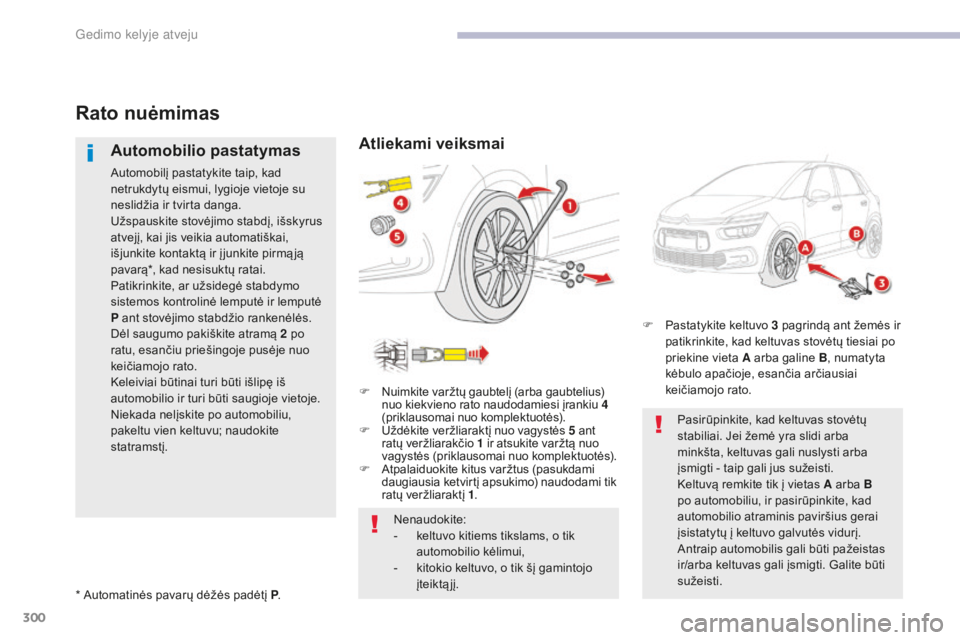

Rato nuėmimas
Automobilio pastatymas
Automobilį pastatykite taip, kad
netrukdytų eismui, lygioje vietoje su
neslidžia ir tvirta danga.
Užspauskite stovėjimo stabdį, išskyrus
atvejį, kai jis veikia automatiškai,
išjunkite kontaktą ir į junkite pirmą ją
pavarą*, kad nesisuktų ratai.
Patikrinkite, ar užsidegė stabdymo
sistemos kontrolinė lemputė ir lemputė
P ant stovėjimo stabdžio rankenėlės.
Dėl saugumo pakiškite atramą 2 po
ratu, esančiu priešingoje pusėje nuo
keičiamojo rato.
Keleiviai būtinai turi būti išlipę iš
automobilio ir turi būti saugioje vietoje.
Niekada nelįskite po automobiliu,
pakeltu vien keltuvu; naudokite
statramstį.
Atliekami veiksmai
F Nuimkite varžtų gaubtelį (arba gaubtelius) nuo kiekvieno rato naudodamiesi įrankiu 4
(
priklausomai nuo komplektuotės).
F
U

ždėkite veržliaraktį nuo vagystės 5
a
nt
ratų veržliarakčio 1

i
r atsukite varžtą nuo
vagystės (priklausomai nuo komplektuotės).
F
A

tpalaiduokite kitus varžtus (pasukdami
daugiausia ketvirtį apsukimo) naudodami tik
ratų veržliaraktį 1 .
* Automatinės pavarų dėžės padėtį P .Nenaudokite:
-

k
eltuvo kitiems tikslams, o tik
automobilio kėlimui,
-

k
itokio keltuvo, o tik šį gamintojo
įteiktą jį. F

P
astatykite keltuvo 3 pagrindą ant žemės ir
patikrinkite, kad keltuvas stovėtų tiesiai po
priekine vieta A arba galine B , numatyta
kėbulo apačioje, esančia arčiausiai
keičiamojo rato.
Pasirūpinkite, kad keltuvas stovėtų
stabiliai. Jei žemė yra slidi arba
minkšta, keltuvas gali nuslysti arba
įsmigti - taip gali jus sužeisti.
Keltuvą remkite tik į vietas A arba B
po automobiliu, ir pasirūpinkite, kad
automobilio atraminis paviršius gerai
įsistatytų į keltuvo galvutės vidurį.
Antraip automobilis gali būti pažeistas
ir/arba keltuvas gali įsmigti. Galite būti
sužeisti.
Gedimo kelyje atveju

301
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016
F Išsukite keltuvą 3, kol jo galvutė ims siekti
vietą A arba B ; vietos A arba B atraminis
paviršius turi gerai įsistatyti į keltuvo
galvutės vidurį. F
I šsukite varžtus ir padėkite juos švarioje
vietoje.
F

N
uimkite ratą.
F
P akelkite automobilį, kad būtų pakankamai
vietos tarp rato ir žemės bei lengvai būtų
galima uždėti atsarginį ratą (nesugadintą).
8
Gedimo kelyje atveju

302
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

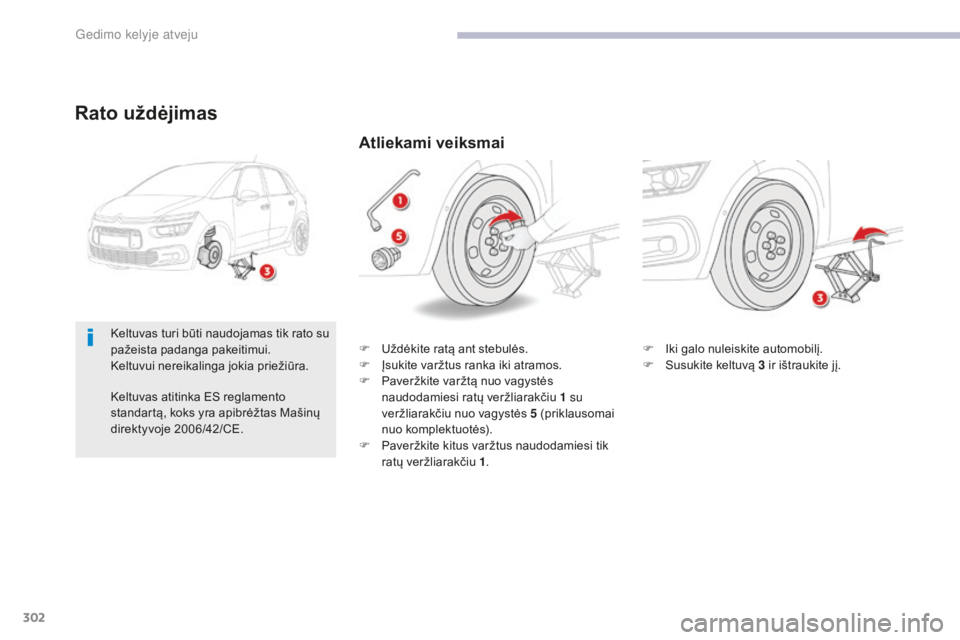

Rato uždėjimas
F Iki galo nuleiskite automobilį.
F S usukite keltuvą 3 ir ištraukite jį.
Atliekami veiksmai
F Uždėkite ratą ant stebulės.
F Į sukite varžtus ranka iki atramos.
F

P
averžkite varžtą nuo vagystės
naudodamiesi ratų veržliarakčiu 1
su
veržliarakčiu nuo vagystės 5
(priklausomai
nuo komplektuotės).
F

P
averžkite kitus varžtus naudodamiesi tik
ratų veržliarakčiu 1 .
Keltuvas turi būti naudojamas tik rato su
pažeista padanga pakeitimui.
Keltuvui nereikalinga jokia priežiūra.
Keltuvas atitinka ES reglamento
standartą, koks yra apibrėžtas Mašinų
direktyvoje 2006/42/CE.
Gedimo kelyje atveju

303
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

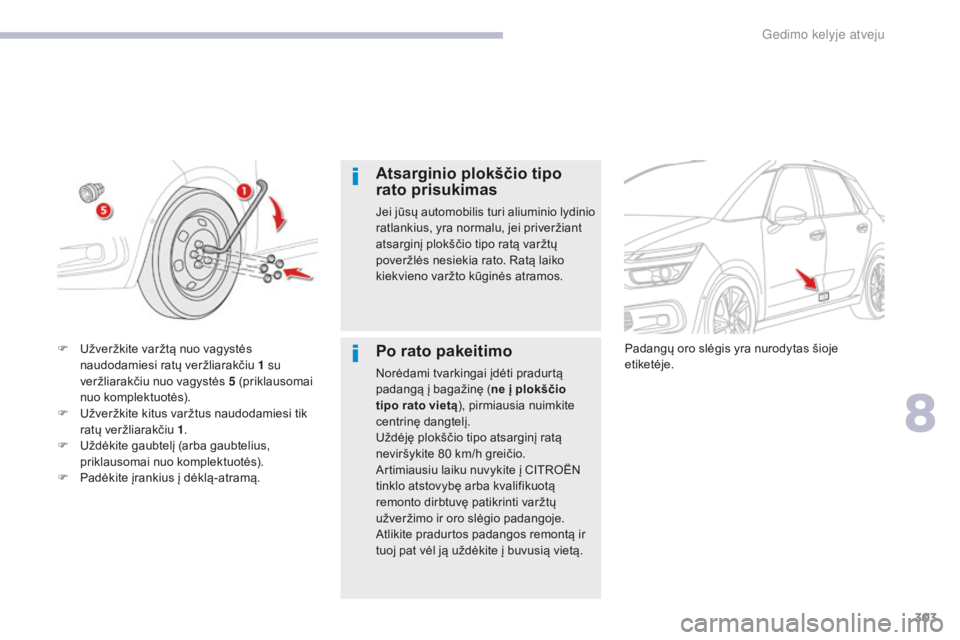

Atsarginio plokščio tipo
rato prisukimas
Jei jūsų automobilis turi aliuminio lydinio
ratlankius, yra normalu, jei priveržiant
atsarginį plokščio tipo ratą varžtų
poveržlės nesiekia rato. Ratą laiko
kiekvieno varžto kūginės atramos.
Po rato pakeitimo
Norėdami tvarkingai įdėti pradurtą
padangą į bagažinę (ne į plokščio
tipo rato vietą ), pirmiausia nuimkite
centrinę dangtelį.
Uždėję plokščio tipo atsarginį ratą
neviršykite 80
km/h greičio.
Artimiausiu laiku nuvykite į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę patikrinti varžtų
užveržimo ir oro slėgio padangoje.
Atlikite pradurtos padangos remontą ir
tuoj pat vėl ją uždėkite į buvusią vietą.
F

U

žveržkite varžtą nuo vagystės
naudodamiesi ratų veržliarakčiu 1

su
veržliarakčiu nuo vagystės 5

(priklausomai
nuo komplektuotės).
F

U

žveržkite kitus varžtus naudodamiesi tik
ratų veržliarakčiu 1 .
F

U

ždėkite gaubtelį (arba gaubtelius,
priklausomai nuo komplektuotės).
F

P

adėkite įrankius į dėklą-atramą. Padangų oro slėgis yra nurodytas šioje
etiketėje.
8
Gedimo kelyje atveju

304
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

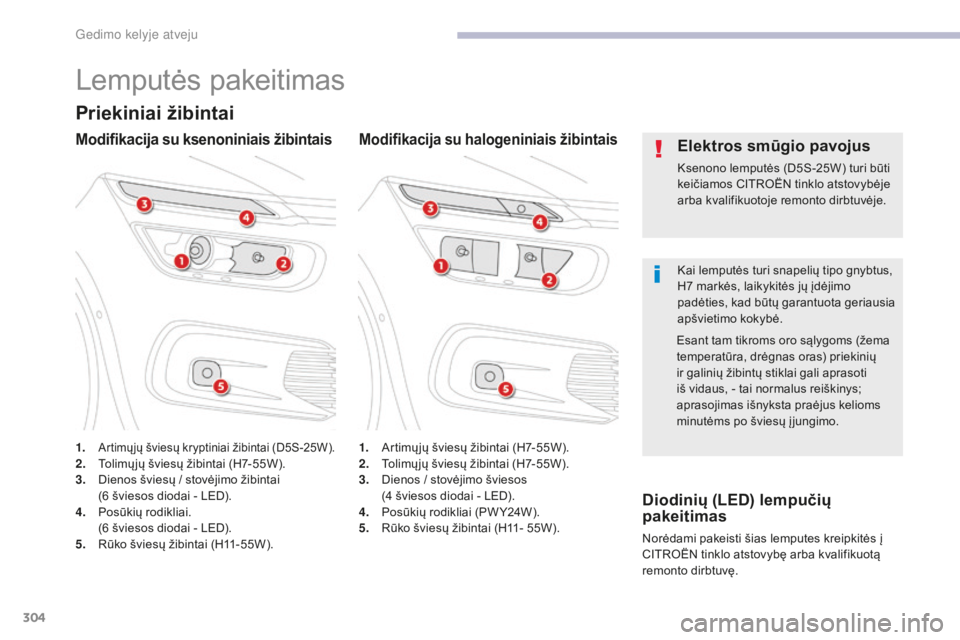

Lemputės pakeitimas
Kai lemputės turi snapelių tipo gnybtus,
H7 markės, laikykitės jų įdėjimo
padėties, kad būtų garantuota geriausia
apšvietimo kokybė.
Elektros smūgio pavojus
Ksenono lemputės (D5S-25W) turi būti
keičiamos CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Priekiniai žibintai
1. Artimų jų šviesų kryptiniai žibintai (D5S-25W).2. Tolimų jų šviesų žibintai (H7-55W).
3. D ienos šviesų / stovėjimo žibintai
(

6 šviesos diodai - LED).
4.
P

osūkių rodikliai.
(

6 šviesos diodai - LED).
5.
R

ūko šviesų žibintai (H11-55W). 1.
A

rtimų jų šviesų žibintai (H7-55W).
2. T olimų jų šviesų žibintai (H7-55W).
3. D ienos / stovėjimo šviesos
(

4 šviesos diodai - LED).
4.
P

osūkių rodikliai (PW Y24W).
5.
R

ūko šviesų žibintai (H11- 55W).Esant tam tikroms oro sąlygoms (žema
temperatūra, drėgnas oras) priekinių
ir galinių žibintų stiklai gali aprasoti
iš vidaus, - tai normalus reiškinys;
aprasojimas išnyksta praėjus kelioms
minutėms po šviesų į jungimo.
Diodinių (LED) lempučių
pakeitimas
Norėdami pakeisti šias lemputes kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Modifikacija su ksenoniniais žibintaisModifikacija su halogeniniais žibintais
Gedimo kelyje atveju

305
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

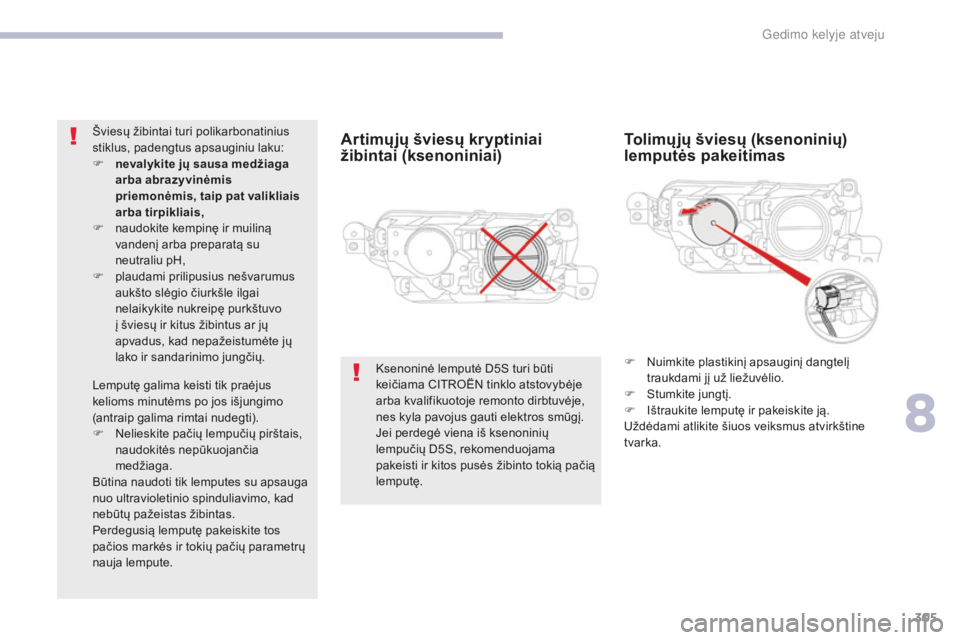

Artimųjų šviesų kryptiniai
žibintai (ksenoniniai)Tolimųjų šviesų (ksenoninių)
lemputės pakeitimas
F Nuimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.
F

S
tumkite jungtį.
F

I
štraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Ksenoninė lemputė D5S turi būti
keičiama CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje,
nes kyla pavojus gauti elektros smūgį.
Jei perdegė viena iš ksenoninių
lempučių D5S, rekomenduojama
pakeisti ir kitos pusės žibinto tokią pačią
lemputę.
Šviesų žibintai turi polikarbonatinius
stiklus, padengtus apsauginiu laku:
F

n

evalykite jų sausa medžiaga
arba abrazyvinėmis
priemonėmis, taip pat valikliais
arba tirpikliais,
F

n

audokite kempinę ir muiliną
vandenį arba preparatą su
neutraliu pH,
F

p

laudami prilipusius nešvarumus
aukšto slėgio čiurkšle ilgai
nelaikykite nukreipę purkštuvo
į šviesų ir kitus žibintus ar jų
apvadus, kad nepažeistumėte jų
lako ir sandarinimo jungčių.
Lemputę galima keisti tik praėjus
kelioms minutėms po jos išjungimo
(antraip galima rimtai nudegti).
F

N

elieskite pačių lempučių pirštais,
naudokitės nepūkuojančia
medžiaga.
Būtina naudoti tik lemputes su apsauga
nuo ultravioletinio spinduliavimo, kad
nebūtų pažeistas žibintas.
Perdegusią lemputę pakeiskite tos
pačios markės ir tokių pačių parametrų
nauja lempute.
8
Gedimo kelyje atveju

306
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

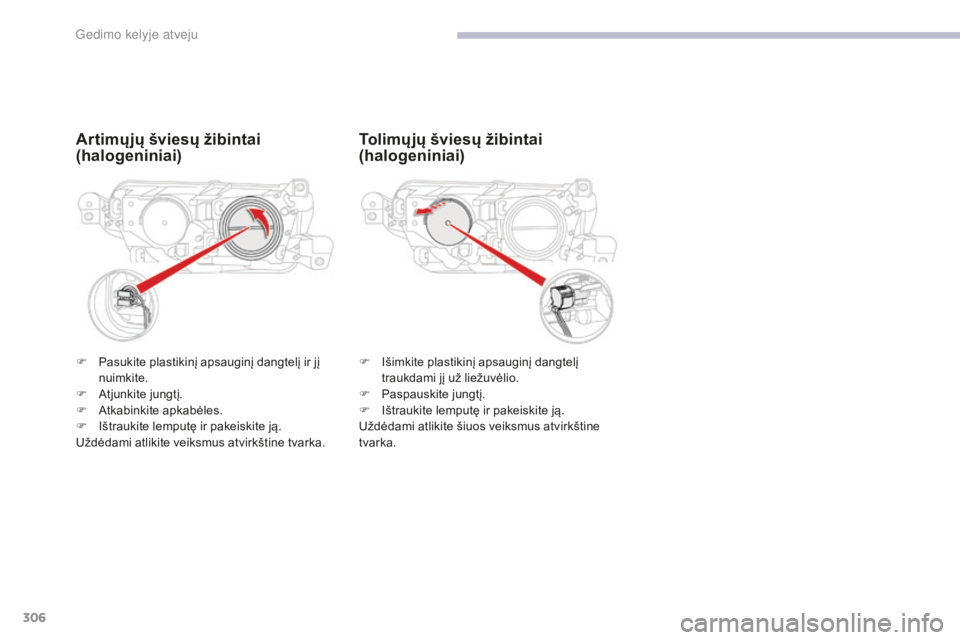

Artimųjų šviesų žibintai
(halogeniniai)
F Išimkite plastikinį apsauginį dangtelį traukdami jį už liežuvėlio.
F

P
aspauskite jungtį.
F

I
štraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Tolimųjų šviesų žibintai
(halogeniniai)
F Pasukite plastikinį apsauginį dangtelį ir jį nuimkite.
F

At
junkite jungtį.
F

A
tkabinkite apkabėles.
F

I
štraukite lemputę ir pakeiskite ją.
Uždėdami atlikite veiksmus atvirkštine tvarka.
Gedimo kelyje atveju

307
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

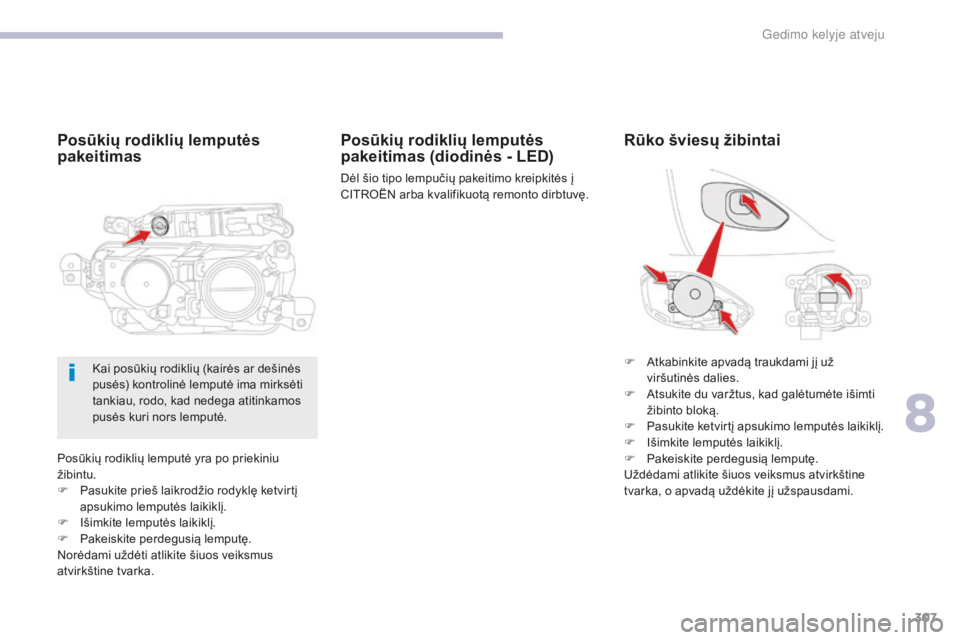

Posūkių rodiklių lemputė yra po priekiniu
žibintu.
F
P
asukite prieš laikrodžio rodyklę ketvirtį
apsukimo lemputės laikiklį.
F

I
šimkite lemputės laikiklį.
F

P
akeiskite perdegusią lemputę.
Norėdami uždėti atlikite šiuos veiksmus
atvirkštine tvarka.
Posūkių rodiklių lemputės
pakeitimas Rūko šviesų žibintai
F Atkabinkite apvadą traukdami jį už
viršutinės dalies.
F

A
tsukite du varžtus, kad galėtumėte išimti
žibinto bloką.
F

P
asukite ketvirtį apsukimo lemputės laikiklį.
F

I
šimkite lemputės laikiklį.
F

P
akeiskite perdegusią lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka, o apvadą uždėkite jį užspausdami.
Kai posūkių rodiklių (kairės ar dešinės
pusės) kontrolinė lemputė ima mirksėti
tankiau, rodo, kad nedega atitinkamos
pusės kuri nors lemputė.
Posūkių rodiklių lemputės
pakeitimas (diodinės - LED)
Dėl šio tipo lempučių pakeitimo kreipkitės į
CITROËN arba kvalifikuotą remonto dirbtuvę.
8
Gedimo kelyje atveju

308
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

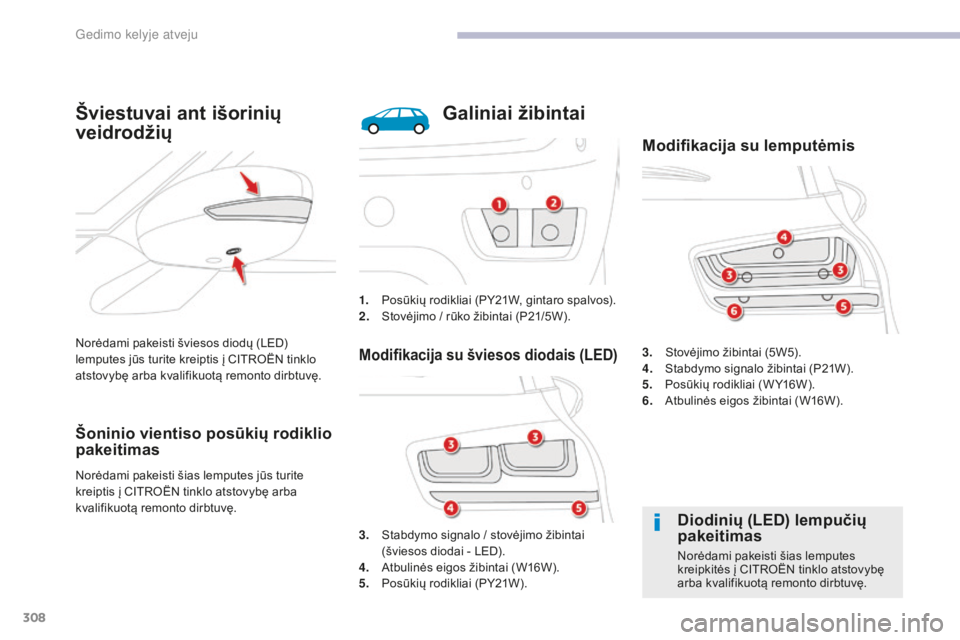

Norėdami pakeisti šviesos diodų (LED)
lemputes jūs turite kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Šviestuvai ant išorinių
veidrodžių
Šoninio vientiso posūkių rodiklio
pakeitimas
Norėdami pakeisti šias lemputes jūs turite
kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.1.
P

osūkių rodikliai (PY21W, gintaro spalvos).
2.
S
tovėjimo / rūko žibintai (P21/5W).
Galiniai žibintai
Diodinių (LED) lempučių
pakeitimas
Norėdami pakeisti šias lemputes
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
3.
S

tabdymo signalo / stovėjimo žibintai
(šviesos diodai - LED).
4. A
tbulinės eigos žibintai (W16W).
5.
P

osūkių rodikliai (PY21W).
Modifikacija su šviesos diodais (LED)3. Stovėjimo žibintai (5W5).
4. S tabdymo signalo žibintai (P21W).
5.
P

osūkių rodikliai (W Y16W).
6.
A

tbulinės eigos žibintai (W16W).
Modifikacija su lemputėmis
Gedimo kelyje atveju
