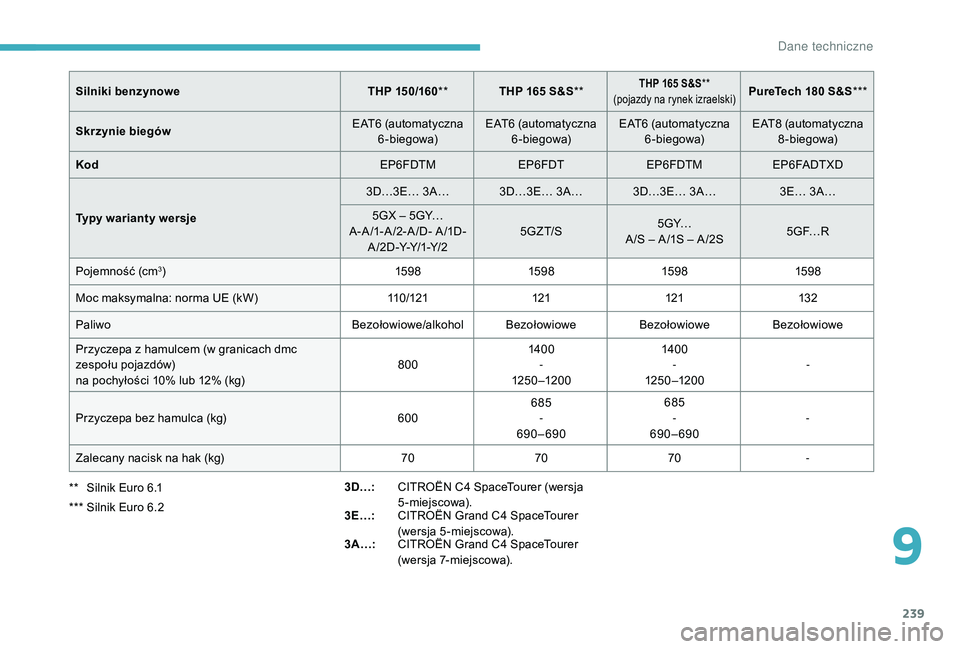

Silniki benzynoweTHP 150/160** THP 165 S&S** THP 165 S&S* *
(pojazdy na rynek izraelski)PureTech 180 S&S * **
Skrzynie biegów EAT6 (automatyczna
6-biegowa) EAT6 (automatyczna
6-biegowa) EAT6 (automatyczna
6-biegowa) EAT8 (automatyczna
8-biegowa)
Kod EP6FDTMEP6FDTEP6FDTMEP6FADTXD
Typy warianty wersje 3D…3E… 3A… 3D…3E… 3A… 3D…3E… 3A…
3E… 3A…
5GX – 5GY…
A-A/1-A/2-A/D- A/1D- A / 2 D -Y-Y/1-Y/ 2 5G Z T/S
5 G Y…
A /S – A /1S – A /2S 5 G F… R
Pojemność (cm
3) 159 8159 8159 8159 8
Moc maksymalna: norma UE (kW) 11 0 / 12 1121121132
Paliwo Bezołowiowe/alkohol Bezołowiowe BezołowioweBezołowiowe
Przyczepa z

hamulcem (w granicach dmc
zespołu pojazdów)
na pochyłości 10% lub 12% (kg) 800140 0
-
125 0 –120 0 140 0
-
125 0 –120 0 -
Przyczepa bez hamulca (kg) 600685
-
690–690 685
-
690–690 -
Zalecany nacisk na hak (kg) 707070 -
3D…: CITROËN C4
SpaceTourer (wersja
5-miejscowa).
3E…: CITROËN Grand C4
SpaceTourer
(wersja 5-miejscowa).
3A…: CITROËN Grand C4
SpaceTourer
(wersja 7-miejscowa).
**

S

ilnik Euro 6.1
***

S

ilnik Euro 6.2
9
Dane techniczne

240

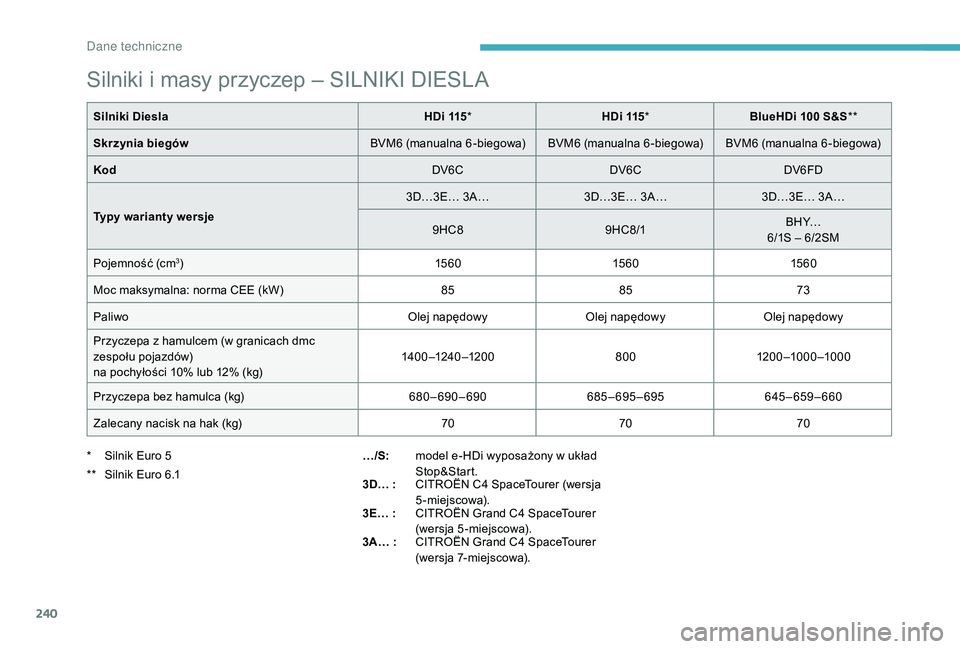

Silniki i masy przyczep – SILNIKI DIESLA
Silniki DieslaHDi 115* HDi 115* BlueHDi 100 S&S**
Skrzynia biegów BVM6 (manualna 6 -biegowa) BVM6 (manualna 6 -biegowa) BVM6 (manualna 6 -biegowa)
Kod DV6CDV6CDV6FD
Typy warianty wersje 3D…3E… 3A…
3D…3E… 3A…3D…3E… 3A…
9HC8 9HC8/1 B H Y…
6/1S – 6/2SM
Pojemność (cm
3) 15 6 015 6 015 6 0
Moc maksymalna: norma CEE (kW) 8585 73
Paliwo Olej napędowyOlej napędowyOlej napędowy
Przyczepa z

hamulcem (w granicach dmc
zespołu pojazdów)
na pochyłości 10% lub 12% (kg) 14 0 0 –124 0 –120 0
8001200–1000–1000
Przyczepa bez hamulca (kg) 680–690–690685–695–695645–659–660
Zalecany nacisk na hak (kg) 707070
…/S: model e-HDi wyposażony w
układ
Stop&Start.
3D… : CITROËN C4
SpaceTourer (wersja
5-miejscowa).
3E… : CITROËN Grand C4
SpaceTourer
(wersja 5-miejscowa).
3A… : CITROËN Grand C4
SpaceTourer
(wersja 7-miejscowa).
*

S

ilnik Euro 5
**

S

ilnik Euro 6.1
D

241

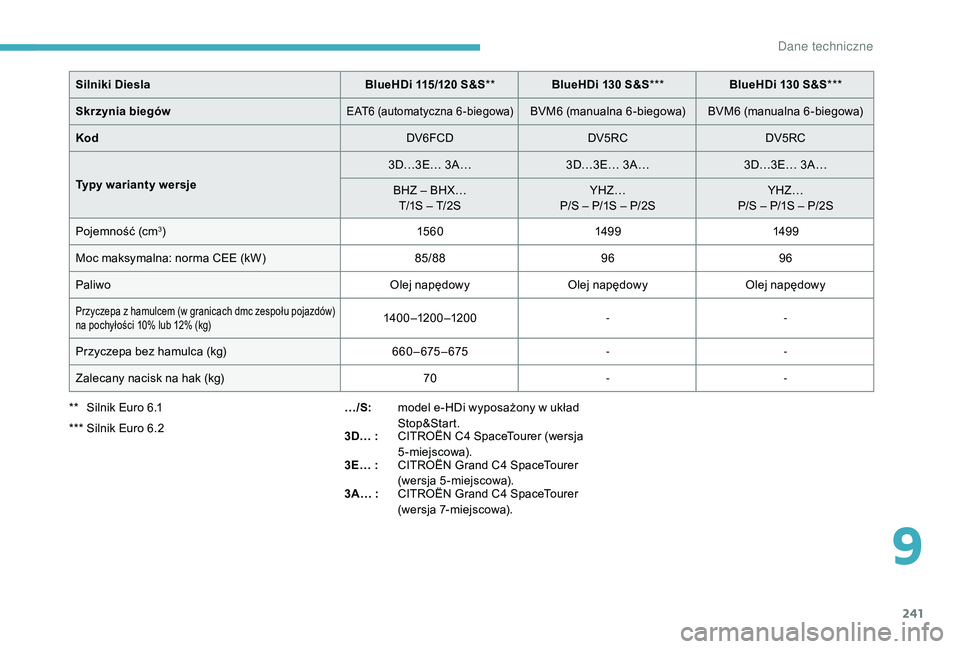

Silniki DieslaBlueHDi 115/120 S&S** BlueHDi 130 S&S*** BlueHDi 130 S&S***
Skrzynia biegów
EAT6 (automatyczna 6-biegowa)BVM6 (manualna 6 -biegowa) BVM6 (manualna 6 -biegowa)
Kod DV6FCDDV5RCDV5RC
Typy warianty wersje 3D…3E… 3A…
3D…3E… 3A…3D…3E… 3A…
BHZ – BHX… T/1S – T/2S YHZ…
P/S – P/1S – P/2S YHZ…
P/S – P/1S – P/2S
Pojemność (cm
3) 15 6 0149 9149 9
Moc maksymalna: norma CEE (kW) 85/889696
Paliwo Olej napędowyOlej napędowyOlej napędowy
Przyczepa z hamulcem (w granicach dmc zespołu pojazdów)
n a pochyłości 10% lub 12% (kg)1400–1200–1200 --
Przyczepa bez hamulca (kg) 660–675–675--
Zalecany nacisk na hak (kg) 70--
…/S: model e-HDi wyposażony w
układ
Stop&Start.
3D… : CITROËN C4
SpaceTourer (wersja
5-miejscowa).
3E… : CITROËN Grand C4
SpaceTourer
(wersja 5-miejscowa).
3A… : CITROËN Grand C4
SpaceTourer
(wersja 7-miejscowa).
**

S

ilnik Euro 6.1
***

S

ilnik Euro 6.2
9
Dane techniczne

242

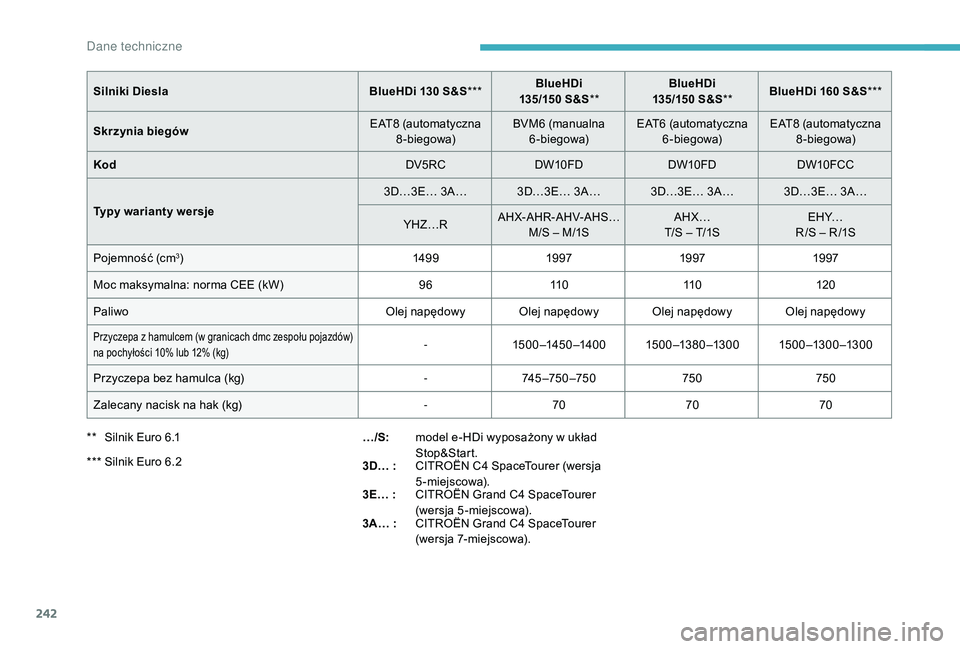

Silniki DieslaBlueHDi 130 S&S*** BlueHDi
135/150 S&S** BlueHDi
135/150 S&S** BlueHDi 160
S&S
***
Skrzynia biegów EAT8 (automatyczna
8-biegowa) BVM6 (manualna
6-biegowa) EAT6 (automatyczna
6-biegowa) EAT8 (automatyczna
8-biegowa)
Kod DV5RCDW10FD DW10FDDW10FCC
Typy warianty wersje 3D…3E… 3A… 3D…3E… 3A… 3D…3E… 3A… 3D…3E… 3A…
YHZ…R
AHX-AHR-AHV-AHS… M/S – M/1SAHX…
T/S – T/1S E H Y…
R /S – R /1S
Pojemność (cm
3) 149 919 9719 9719 97
Moc maksymalna: norma CEE (kW) 9611 0 11 0120
Paliwo Olej napędowy Olej napędowy Olej napędowy Olej napędowy
Przyczepa z hamulcem (w granicach dmc zespołu pojazdów)
n a pochyłości 10% lub 12% (kg)- 15 0 0 –145 0 –140 0 15 0 0 –13 8 0 –13 0 01500–1300–1300
Przyczepa bez hamulca (kg) -745 –750 –750 750750
Zalecany nacisk na hak (kg) -70 7070
…/S: model e-HDi wyposażony w
układ
Stop&Start.
3D… : CITROËN C4
SpaceTourer (wersja
5-miejscowa).
3E… : CITROËN Grand C4
SpaceTourer
(wersja 5-miejscowa).
3A… : CITROËN Grand C4
SpaceTourer
(wersja 7-miejscowa).
***

S

ilnik Euro 6.2
**

S

ilnik Euro 6.1
Dane techniczne

243

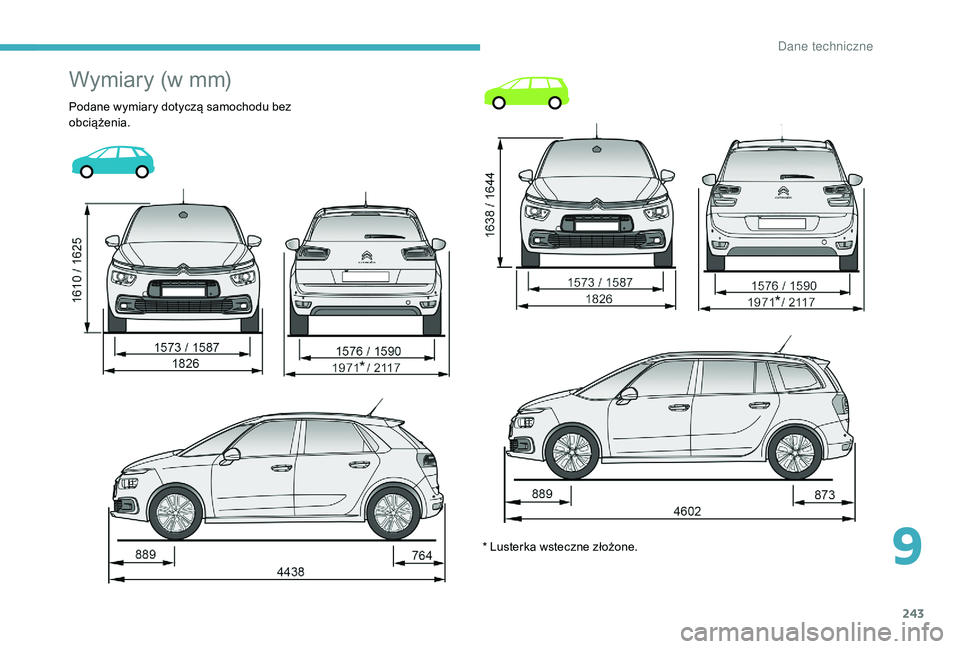

Wymiary (w mm)
Podane wymiary dotyczą samochodu bez
obciążenia.* Lusterka wsteczne złożone.
9
D

244

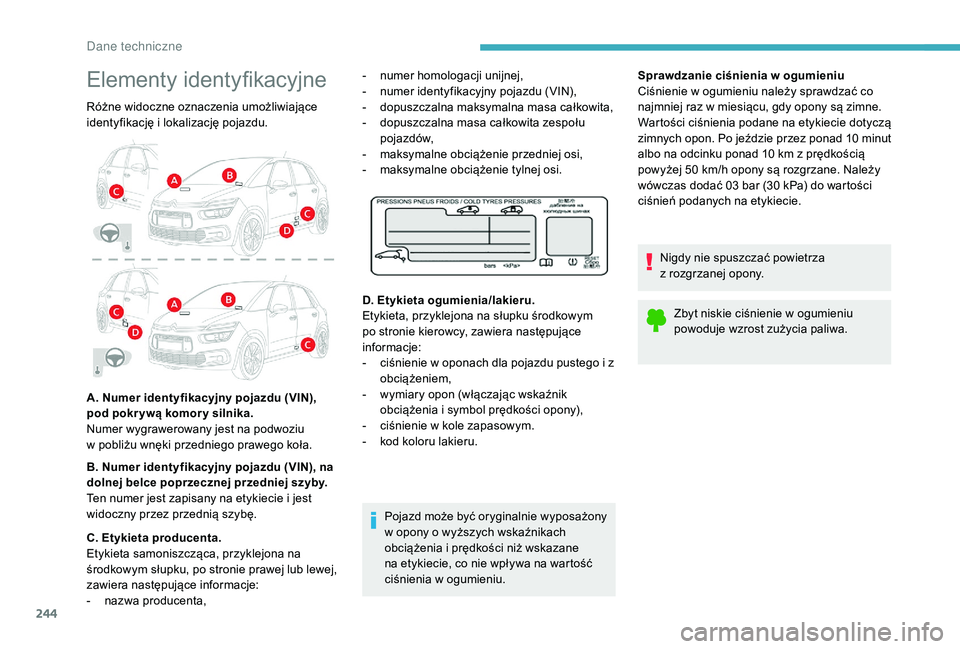

Elementy identyfikacyjne
Różne widoczne oznaczenia umożliwiające
identyfikację i lokalizację pojazdu.
A. Numer identyfikacyjny pojazdu (VIN),
pod pokr ywą komor y silnika.
Numer wygrawerowany jest na podwoziu
w
pobliżu wnęki przedniego prawego koła.
B. Numer identyfikacyjny pojazdu (VIN), na
dolnej belce poprzecznej przedniej szyby.
Ten numer jest zapisany na etykiecie i
jest
widoczny przez przednią szybę. -

n
umer homologacji unijnej,
- n umer identyfikacyjny pojazdu (VIN),
- d opuszczalna maksymalna masa całkowita,
-

d
opuszczalna masa całkowita zespołu
pojazdów,
-

m
aksymalne obciążenie przedniej osi,
-

m
aksymalne obciążenie tylnej osi.
D. Etykieta ogumienia/lakieru.
Etykieta, przyklejona na słupku środkowym
po stronie kierowcy, zawiera następujące
informacje:
-

c
iśnienie w oponach dla pojazdu pustego i z
obciążeniem,
-

w
ymiary opon (włączając wskaźnik
obciążenia i
symbol prędkości opony),
-

c
iśnienie w kole zapasowym.
-

k
od koloru lakieru.
Pojazd może być oryginalnie wyposażony
w
opony o wyższych wskaźnikach
obciążenia i
prędkości niż wskazane
na etykiecie, co nie wpływa na wartość
ciśnienia w
ogumieniu.
C. Etykieta producenta.
Etykieta samoniszcząca, przyklejona na
środkowym słupku, po stronie prawej lub lewej,
zawiera następujące informacje:
-

n
azwa producenta, Sprawdzanie ciśnienia w
ogumieniu
Ciśnienie w ogumieniu należy sprawdzać co
najmniej raz w miesiącu, gdy opony są zimne.
Wartości ciśnienia podane na etykiecie dotyczą
zimnych opon. Po jeździe przez ponad 10

m
inut
albo na odcinku ponad 10
km z prędkością
powyżej 50
km/h opony są rozgrzane. Należy
wówczas dodać 03
bar (30 kPa) do wartości
ciśnień podanych na etykiecie.
Nigdy nie spuszczać powietrza
z
rozgrzanej opony.Zbyt niskie ciśnienie w
ogumieniu
powoduje wzrost zużycia paliwa.
D

1

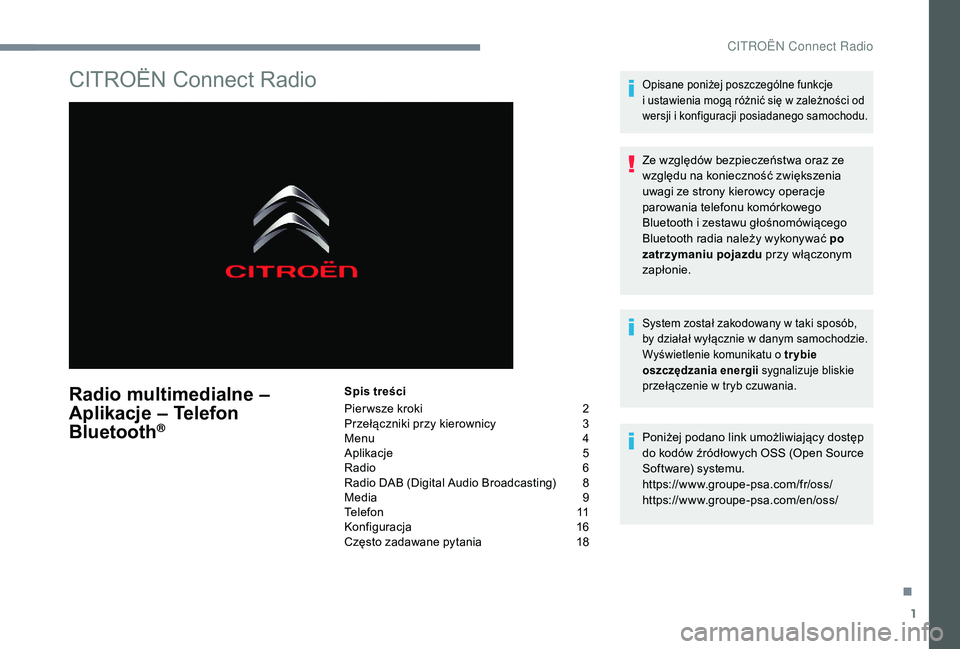

CITROËN Connect Radio
Radio multimedialne –
Aplikacje – Telefon
Bluetooth
®
Spis treści
Pier wsze kroki

2
P

rzełączniki przy kierownicy
3
M

enu
4
A

plikacje
5
R

adio
6
R

adio DAB (Digital Audio Broadcasting)
8
M

edia
9
T

elefon
1
1
Konfiguracja

1
6
Często zadawane pytania

1
8
Opisane poniżej poszczególne funkcje
i ustawienia mogą różnić się w zależności od
wersji i
konfiguracji posiadanego samochodu.
Ze względów bezpieczeństwa oraz ze
względu na konieczność zwiększenia
uwagi ze strony kierowcy operacje
parowania telefonu komórkowego
Bluetooth i
zestawu głośnomówiącego
Bluetooth radia należy wykonywać po
zatrzymaniu pojazdu przy włączonym
zapłonie.
System został zakodowany w taki sposób,
b y działał wyłącznie w danym samochodzie.
Wyświetlenie komunikatu o
tr ybie
oszczędzania energii sygnalizuje bliskie
przełączenie w
tryb czuwania.
Poniżej podano link umożliwiający dostęp
do kodów źródłowych OSS (Open Source
Software) systemu.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
.
CITRO

2

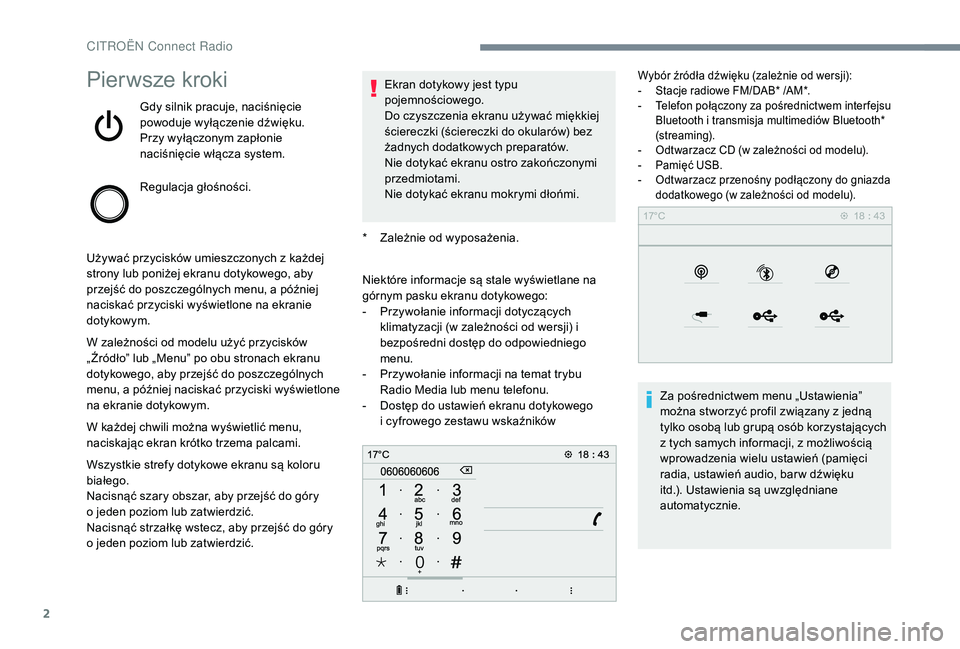

Pierwsze kroki
Gdy silnik pracuje, naciśnięcie
powoduje wyłączenie dźwięku.
Przy wyłączonym zapłonie
naciśnięcie włącza system.
Regulacja głośności.
Używać przycisków umieszczonych z
każdej
strony lub poniżej ekranu dotykowego, aby
przejść do poszczególnych menu, a później
naciskać przyciski wyświetlone na ekranie
dotykowym.
W zależności od modelu użyć przycisków
„Źródło” lub „Menu” po obu stronach ekranu
dotykowego, aby przejść do poszczególnych
menu, a później naciskać przyciski wyświetlone
na ekranie dotykowym.
W każdej chwili można wyświetlić menu,
naciskając ekran krótko trzema palcami.
Wszystkie strefy dotykowe ekranu są koloru
białego.
Nacisnąć szary obszar, aby przejść do góry
o

jeden poziom lub zatwierdzić.
Nacisnąć strzałkę wstecz, aby przejść do góry
o

jeden poziom lub zatwierdzić. Ekran dotykowy jest typu
pojemnościowego.
Do czyszczenia ekranu używać miękkiej
ściereczki (ściereczki do okularów) bez
żadnych dodatkowych preparatów.
Nie dotykać ekranu ostro zakończonymi
przedmiotami.
Nie dotykać ekranu mokrymi dłońmi.
*

Z
ależnie od wyposażenia.
Niektóre informacje są stale wyświetlane na
górnym pasku ekranu dotykowego:
-

P
rzywołanie informacji dotyczących
klimatyzacji (w zależności od wersji) i
bezpośredni dostęp do odpowiedniego
menu.
-

P
rzywołanie informacji na temat trybu
Radio Media lub menu telefonu.
-

D
ostęp do ustawień ekranu dotykowego
i
cyfrowego zestawu wskaźników
Wybór źródła dźwięku (zależnie od wersji):
- S tacje radiowe FM/DAB* /AM*.
-

T
elefon połączony za pośrednictwem inter fejsu
Bluetooth i
transmisja multimediów Bluetooth*
(streaming).
-

O
dtwarzacz CD (w zależności od modelu).
-

P
amięć USB.
-

O
dtwarzacz przenośny podłączony do gniazda
dodatkowego (w zależności od modelu).
Za pośrednictwem menu „Ustawienia”
można stworzyć profil związany z
jedną
tylko osobą lub grupą osób korzystających
z
tych samych informacji, z możliwością
wprowadzenia wielu ustawień (pamięci
radia, ustawień audio, bar w dźwięku
itd.). Ustawienia są uwzględniane
automatycznie.
CIT

3
W przypadku silnego nagrzania głośność
dźwięku może zostać ograniczona, aby
chronić system. Może on przełączyć się
w stan czuwania (całkowite wyłączenie
ekranu i
dźwięku) na co najmniej 5 minut.
Prawidłowe działanie zostaje przywrócone
po obniżeniu temperatury w
kabinie.

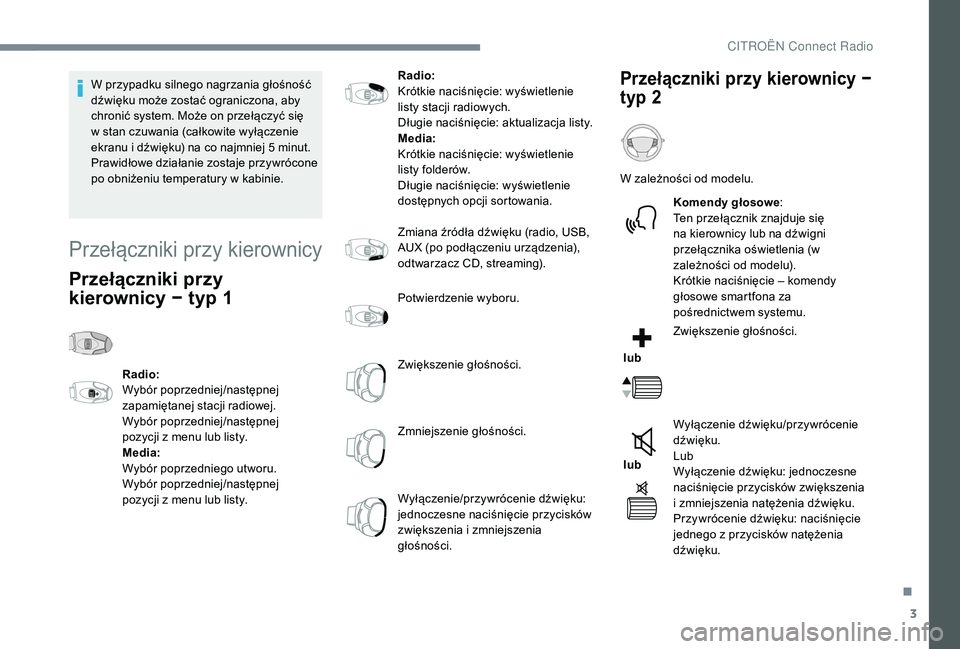

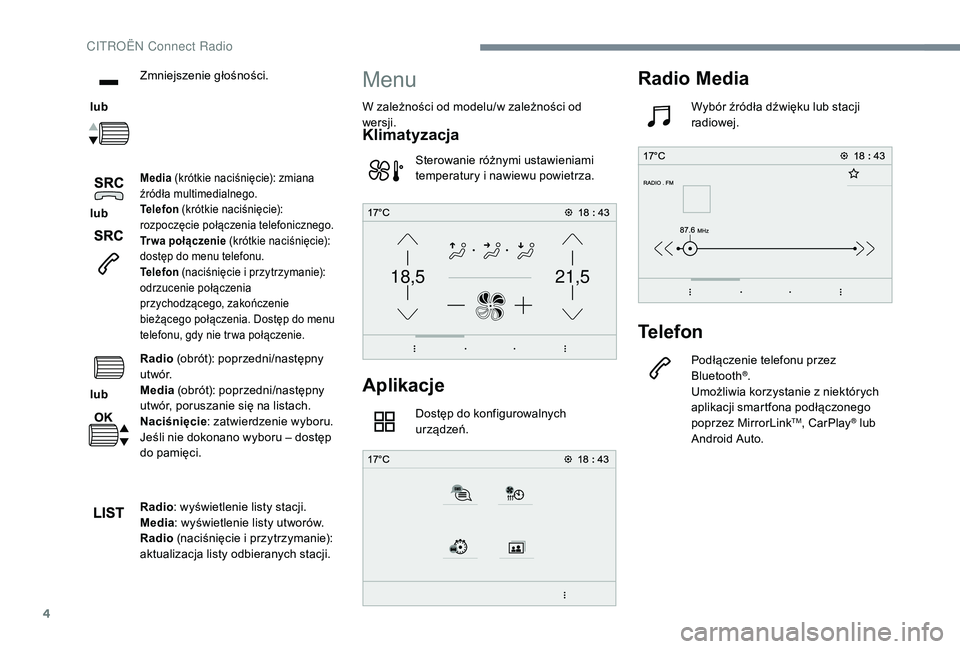

Przełączniki przy kierownicy
Przełączniki przy
kierownicy − typ 1
Radio:
Wybór poprzedniej/następnej
zapamiętanej stacji radiowej.
Wybór poprzedniej/następnej
pozycji z menu lub listy.
Media:
Wybór poprzedniego utworu.
Wybór poprzedniej/następnej
pozycji z
menu lub listy. Radio:
Krótkie naciśnięcie: wyświetlenie
listy stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie
listy folderów.
Długie naciśnięcie: wyświetlenie
dostępnych opcji sortowania.
Zmiana źródła dźwięku (radio, USB,
AUX (po podłączeniu urządzenia),
odtwarzacz CD, streaming).
Potwierdzenie wyboru.
Zwiększenie głośności.
Zmniejszenie głośności.
Wyłączenie/przywrócenie dźwięku:
jednoczesne naciśnięcie przycisków
zwiększenia i
zmniejszenia
głośności.
Przełączniki przy kierownicy −
typ 2
W zależności od modelu.
Komendy głosowe :
Ten przełącznik znajduje się
na kierownicy lub na dźwigni
przełącznika oświetlenia (w
zależności od modelu).
Krótkie naciśnięcie – komendy
głosowe smartfona za
pośrednictwem systemu.
lub Zwiększenie głośności.
lub Wyłączenie dźwięku/przywrócenie
dźwięku.
Lub
Wyłączenie dźwięku: jednoczesne
naciśnięcie przycisków zwiększenia
i
zmniejszenia natężenia dźwięku.
Przywrócenie dźwięku: naciśnięcie
jednego z
przycisków natężenia
dźwięku.
.
CITRO

4
21,518,5
lub Zmniejszenie głośności.
lub
Media (krótkie naciśnięcie): zmiana
źródła multimedialnego.
Telefon (krótkie naciśnięcie):
rozpoczęcie połączenia telefonicznego.
Trwa połączenie (krótkie naciśnięcie):
dostęp do menu telefonu.
Telefon (naciśnięcie i
przytrzymanie):
odrzucenie połączenia
przychodzącego, zakończenie
bieżącego połączenia. Dostęp do menu
telefonu, gdy nie tr wa połączenie.
lub Radio
(obrót): poprzedni/następny
u t w ó r.
Media (obrót): poprzedni/następny
utwór, poruszanie się na listach.
Naciśnięcie : zatwierdzenie wyboru.
Jeśli nie dokonano wyboru – dostęp
do pamięci.
Radio : wyświetlenie listy stacji.
Media : wyświetlenie listy utworów.
Radio (naciśnięcie i
przytrzymanie):
aktualizacja listy odbieranych stacji.
Menu
W zależności od modelu/w zależności od
wersji.
Klimatyzacja
Sterowanie różnymi ustawieniami
temperatury i nawiewu powietrza.
Aplikacje
Dostęp do konfigurowalnych
urządzeń.
Radio Media
Wybór źródła dźwięku lub stacji
radiowej.
Telefon
Podłączenie telefonu przez
Bluetooth®.
Umożliwia korzystanie z niektórych
aplikacji smartfona podłączonego
poprzez MirrorLink
TM, CarPlay® lub
Android Auto.
CITRO
